浅谈建筑施工图设计常见问题和解决措施

浅谈建筑施工图设计常见问题和解决措施摘要：建筑施工图设计工作需要具有一定的技术水平，同时也是建筑设计工作人员的一项必备工作技能。

另外建筑施工图设计也具有一定综合性，其和建筑材料、建筑结构、建筑工艺以及建筑设备等密切相关，因此建筑施工图设计对于建筑工程项目施工具有直接影响．必须要最大化地提高建筑施工图设计质量。

本文针对建筑施工图设计常见问题和解决措施进行分析探讨。

关键词：建筑；施工图设计；常见问题；解决措施引言建筑施工图纸设计（Constructiondrawingdesign）是针对建筑工程项目建设要求以及有关规范、标准，以图形、符号、文字等形式进行设计思维、意图的具体体现；是在技术设计的基础上对建筑工程项目设计的进一步细化与完善；是针对各部门、各工种之间关系与矛盾，编制的科学、完整、可行性的图纸与方案。

准确、全面掌握建筑施工图纸，并进行实践操作，对提升建筑工程质量、保障建筑工程施工安全、控制建筑工程成本、缩短建筑工程施工工期等具有积极影响作用。

因此，有必要加强建筑施工图纸设计问题的研究，了解图纸设计要点。

一、建筑施工图设计常见问题分析1.1总平面图缺项问题总平面图缺项问题通常在房地产项目的总平面图的缺项问题在一些中小型的设计单位中比较常见，它们给出的总平面图往往不符合建设单位颁布的《建筑工程设计文件编制深度的规定》，绝大部分的设计内容中只包含了建筑单位的平面定位，没有相关的建筑间距、道路布置、广场的位置、挡土墙以及道路的宽度、转弯半径等竖向的设计内容，此外，用建筑红线、地红线、绿地保护线以及道路红线来进行标注也是比较容易忽视的问题，很多项目总图中还缺少相关的坐标网络，没有指北针，没有入口的标注等等。

1.2节能设计中的问题节能设计已经是建筑行业发展的一个主要趋势，但是目前在我国，建筑节能设计还不被一些人重视，也普遍存在熟悉度不够问题，因此在设计过程中，也非常容易出现窗墙和当前节能要求不相符问题．或者是在设计过程中对于不同墙体、不同热工要求等等材料选择不当问题，也往往容易忽视材料选择的防火性能。

景观施工图设计中常见的问题及对策

景观施工图设计的内容和特点指的不仅是有关植被的设计和利用，同时还主要包括封面设计、目录设计、总图设计、铺装设计、小品设计、植物配置以及水电设计，所以一个完整的施工图所涉及的内容比较多，另外还要将排水系统以及照明工程等项目在图中进行具体的展示[1]。

1景观施工图设计中的常见问题（1）设计人员素质经验问题。

在景观施工图设计的过程中，设计师自身的综合能力是最主要的影响因素。

目前我国部分设计师的综合素质不够高，其设计在施工图时经常出现质量问题，并且其对于景观项目的施工图与其他施工图中存在的差异性考虑不全面，在设计时缺乏对景观施工过程中的具体情况以及景观规划设计的内容的考量无法保证设计满足景观的需求[2]。

而且部分设计师对于景观规划设计的内容了解不充分，因此无法有效地完善和优化景观施工图设计。

（2）细节设计方面问题。

由于景观施工设计所包含的建筑物构造比较详细，因此只有充分科学地了解设计材料的构造，才能够确保景观设计的安全性和美观性。

但是由于目前一些景观设计师无法设计出适合现场施工的图纸，相应的内容表达也不够明确，因此导致工程施工质量不佳。

一些设计师没有根据景观结构的要求和规定将景观设施进行合理分配，影响了施工操作以及施工环境[3]。

（3）设计图纸方面问题。

在景观施工图设计和优化的过程中，首先需要对一些施工的关键节点进行合理的展示和设计，另外还要对图纸所涉及的内容进行解释。

其中施工关键节点的展示主要是为了观察设计图纸是否满足施工的需求，在具体施工过程当中发生的变动比较多，有可能出现图纸中的活动无法进行、相关的施工并不符合设计师的要求等情况，这些都是施工计划当中存在的问题。

而在图纸设计内容的描述过程中最大的问题就是无法对细节要求进行准确阐述，且存在部分设计参数不够精准等问题。

根据以上总结出来的问题，选择了12幅景观设计图进行了评估和评价。

出现问题的情况、顺利完成设计的情况以及施工的情况具体如表1所示。

表112幅景观设计图问题评估根据表格内容可以看出，在12幅景观设计图中出现人员素质问题与细节问题的占比较多，均为16.67%，图纸问题与这两方面相比则较少。

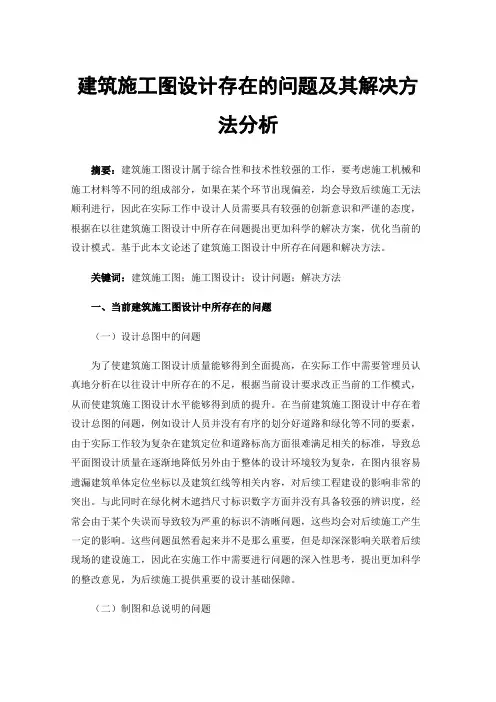

建筑施工图设计存在的问题及其解决方法分析

建筑施工图设计存在的问题及其解决方法分析摘要：建筑施工图设计属于综合性和技术性较强的工作，要考虑施工机械和施工材料等不同的组成部分，如果在某个环节出现偏差，均会导致后续施工无法顺利进行，因此在实际工作中设计人员需要具有较强的创新意识和严谨的态度，根据在以往建筑施工图设计中所存在问题提出更加科学的解决方案，优化当前的设计模式。

基于此本文论述了建筑施工图设计中所存在问题和解决方法。

关键词：建筑施工图；施工图设计；设计问题；解决方法一、当前建筑施工图设计中所存在的问题（一）设计总图中的问题为了使建筑施工图设计质量能够得到全面提高，在实际工作中需要管理员认真地分析在以往设计中所存在的不足，根据当前设计要求改正当前的工作模式，从而使建筑施工图设计水平能够得到质的提升。

在当前建筑施工图设计中存在着设计总图的问题，例如设计人员并没有有序的划分好道路和绿化等不同的要素，由于实际工作较为复杂在建筑定位和道路标高方面很难满足相关的标准，导致总平面图设计质量在逐渐地降低另外由于整体的设计环境较为复杂，在图内很容易遗漏建筑单体定位坐标以及建筑红线等相关内容，对后续工程建设的影响非常的突出。

与此同时在绿化树木遮挡尺寸标识数字方面并没有具备较强的辨识度，经常会由于某个失误而导致较为严重的标识不清晰问题，这些均会对后续施工产生一定的影响。

这些问题虽然看起来并不是那么重要，但是却深深影响关联着后续现场的建设施工，因此在实施工作中需要进行问题的深入性思考，提出更加科学的整改意见，为后续施工提供重要的设计基础保障。

（二）制图和总说明的问题首先在制图方面，制图的内容包括引出线及尺寸线等等，需要根据现场的情况做到精准性的绘图，但是由于现存问题较多，施工设计人员和校核人员并没有按照制度规则来完成当前的绘制，一些对称符号和线条出现不到位的问题，或者是在标识方面出现太过模糊的问题，导致设计质量在逐渐地降低。

另外在制图方面并没有和整体图进行相互的协调，不仅会对后续建筑工程施工提供错误的信息，还会造成较为严重的施工现场问题，影响工程建设进度和效率。

建筑施工图设计中的常见问题及改进措施

建筑施工图设计中的常见问题及改进措施摘要：随着建筑物规模的扩大，新材料、新技术的应用，以及绿建环保等政策的执行，施工图设计的质量要求也随之提高。

施工图设计作为展现最终建筑使用功能及风格的施工依据，提高施工图设计的质量具有重要意义。

本文主要针对建筑施工图设计阶段存在的一些主要问题，提出并探索相应的改进措施。

关键词：建筑；施工图；问题；措施1、建筑施工图设计概述建筑施工前，应结合工程质量要求、施工实际情况、技术规范等内容，进行施工图设计。

就工程设计体系而言，施工图设计是建筑工程众多专业领域的核心内容。

有必要通过工程施工数据来计算和分析施工图阶段容易产生的问题。

2、当前建筑施工图设计的主要问题2.1总图相关问题本阶段总平面图易遗漏的问题，主要表现在：①室内设计标高及室外地坪标高未标注，无法准确反映建筑与周边地形的衔接情况；②缺乏对场地地形存在高差处的衔接处理；③未在高差衔接处考虑无障碍通道的设置；④忽视了非机动车停车区域的设置；⑤未在场地及地下车库出入口位置设置减速装置等。

2.2消防登高操作场地相关问题容易出现遗漏的具体情况有：①消防登高操作场地对应范围内，未能设置直通楼梯间的出入口；②消防登高操作场地对应范围内，裙房深度超过了规范要求；③当消防登高操作场地分段布置时，间距大于规范要求；④当消防登高操作场地分段布置时，单块场地未达到规范要求的最小尺寸。

2.3楼梯间防烟窗相关问题防烟窗设置不符合规范的情况主要体现在：①封闭楼梯间、防烟楼梯间顶层防烟窗设置高度不符合要求；②封闭楼梯间、防烟楼梯间顶层防烟窗设置于幕墙处时，未具体落实尺寸及定位；③当防烟窗不便于开启时，未在适当高度增加手动可开启装置。

2.4防火设计不满足规范要求的相关问题①当房间疏散门必须向疏散方向开启时，未考虑门扇处于开启状态时，对疏散走道宽度带来的不利影响；②未对疏散距离进行梳理，导致部分尽端式房间疏散门至安全出口的距离不符合要求；③部分楼层使用人数突然增多时，未复核疏散宽度是否能够满足规范的要求，且对百人疏散宽度的理解有误导致取值错误；④楼梯间消火栓明装后，导致平台净尺寸减小，不符合规范要求。

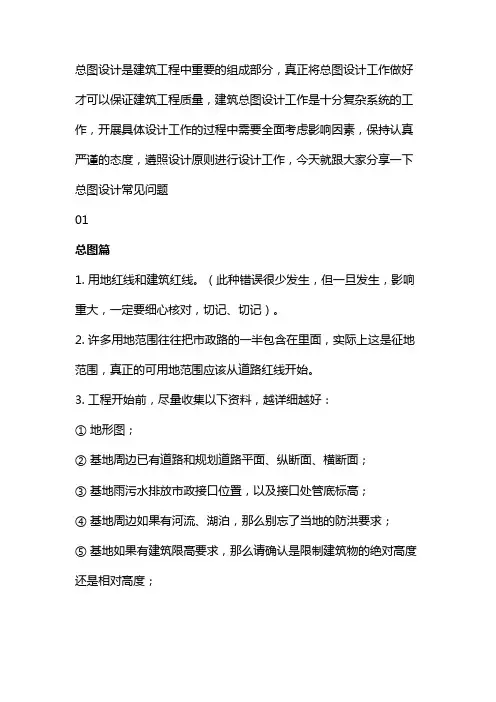

总图设计常见问题总结

总图设计是建筑工程中重要的组成部分，真正将总图设计工作做好才可以保证建筑工程质量，建筑总图设计工作是十分复杂系统的工作，开展具体设计工作的过程中需要全面考虑影响因素，保持认真严谨的态度，遵照设计原则进行设计工作，今天就跟大家分享一下总图设计常见问题01总图篇1. 用地红线和建筑红线。

（此种错误很少发生，但一旦发生，影响重大，一定要细心核对，切记、切记）。

2. 许多用地范围往往把市政路的一半包含在里面，实际上这是征地范围，真正的可用地范围应该从道路红线开始。

3. 工程开始前，尽量收集以下资料，越详细越好：① 地形图；② 基地周边已有道路和规划道路平面、纵断面、横断面；③ 基地雨污水排放市政接口位置，以及接口处管底标高；④ 基地周边如果有河流、湖泊，那么别忘了当地的防洪要求；⑤ 基地如果有建筑限高要求，那么请确认是限制建筑物的绝对高度还是相对高度；⑥ 现场对基地踏勘下,有没有架空电缆、埋地电缆或者其它市政的管线存在，需要保留的东西等等4. 别轻易作出判断和承诺，不到万不得已的时候，对基础资料一定不能放弃。

5. 对地形图上各表达内容应有清楚的了解,简单说就是要掌握地形图图例。

6. 对市政设计道路图纸内容应有识图的能力。

7. 注意坐标系统和高程系统。

也许地形图是一套坐标系统和高程系统，到了市政道路和市政管网又是一套坐标系统和高程系统，这个时候要小心了。

8. 建筑物定位坐标。

（没有好的方法，认真作吧）9. 别把小区道路紧紧的贴在用地红线上，给围墙和挡土墙留点地方。

10. 挡土墙不是什么好东西，能不设尽量不设。

11. 如果严格控制，挡土墙的基础也是不允许出用地红线的，所以一定要留出足够的场地来。

12. 景观设计时，别随意种大树，地底下还有设备管线呢，树很难成活，管线也得玩完。

13. 对“自家”场地的设计，最好不要影响到周围其他“邻居”，和平共处是一件好事。

14. 如果有发展商提出“先铺管线，然后修路，之后种树，最后盖房子”，千万别答应下来，有过很惨的教训，如果你不信，可以试试。

建筑施工图中的常见问题分析

建筑施工图中的常见问题分析摘要：本文主要分析了建筑施工图中的一些常见问题，并提出一些见解以供参考。

关键字：建筑工程；施工图；常见问题0前言施工图，是专门描述了建筑物的框架、内部情况、设计装潢以及施工要求等方面的图纸。

它是设计工作的最终结晶，是施工、投资、布局和管理的根本，是非常重要的技术图纸。

针对一些施工图图纸中比较容易见到的一些问题，本文就此展开了分析。

1总平面布置图中常见的问题送审验检查的施工图文件中，总平面布置图编制深度不一，有的设计单位做得比较好，大部分工程只做到平面定位放线图，不符合《建筑工程设计文件编制深度规定》的有关要求。

主要有问题如下：总平面图要有一定的范围。

要有场地四邻原有规划的道路、建筑物、构筑物现状图。

保留原地形和地物，场地测量坐标及测量标高，包括场地四邻的测量坐标（或定位尺寸），有些工程的总图设计往往无保留。

竖向设计往往只有标注建筑的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数值。

没有土方工程平衡设计，盲目的竖向设计，往往会带来不必要的挖方或填方，提高造价，造成经济损失。

总图设计缺少必要的详图、大样图设计。

消防车道宽度不能满足消防要求，消防车道距离高层建筑外墙小于5m等。

缺乏给排水管道的走向、埋深、坡度、电力、通信线路的走向布置等。

2设计说明2.1设计说明1)设计依据是否正确、齐全。

2)使用的设计规范、规程，是否适用于本工程，是否为有效版本。

3)工程名称及设计号与建筑图是否一致。

4)图纸名称、编号与图纸目录是否一致。

5)所有说明是否合理、通顺、清晰、有无错别字，总说明与图纸说明是否一致。

6)抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、楼面荷载、基本风压、特殊房间荷载值等是否注明并符合规范要求。

7)材料的品种、规格、容重限值，设计强度值、强度等级是否表示清楚。

8)是否正确使用岩土工程勘察报告所提供的岩土参数，是否正确采用岩土工程勘察报告对基础形式、地基处理、防腐蚀措施(地下水有腐蚀性时)等提出的建议并采取了相应措施。

建筑施工图设计常见问题及解决措施

建筑施工图设计常见问题及解决措施摘要】建筑施工图设计质量的好坏，是否符合各项工程的规定，是建筑工程设计工作中的重点内容。

当前，施工图设计时时常存在这样那样的问题，有施工图设计本身的问题，也有方案策划不当的问题。

本文根据多年工作实践，对施工图设计常见的问题进行分析，并提出解决措施。

【关键词】建筑施工图；设计；问题；解决措施一、建筑施工图纸设计的重要意义一栋建筑物的崛起，需要依靠建筑施工图设计提供准确施工方案及图纸，在合理的施工作业范围内才能满足城市建设发展需要和人们的物质需求。

施工图作为建筑施工中的重要环节，针对于建筑物的环境及结构等因素进行合理设计，才能更好指导施工。

在施工过程中，可以根据施工图快速找到所存在的问题，有序施工。

二、建筑设计施工图设计中常见的问题（一）总平面要素缺失要素缺失这个问题是在建筑设计施工图设计过程中很容易出现的问题之一，尤其是在一些小型的建筑项目中，由于设计深度不够或者分析不够准确导致诸多要素缺失。

很多设计人员在实际的设计过程中，只考虑到建筑的平面设计，在脑海中没有构思过关于立体方面设计的因素，从而忽视了很多在平面设计中容易隐藏的要素，例如：设计间距，坡道的度数，坡道的方向设计以及一些道路设计等等。

除此之外，还存在一些例如警示线、保护线等要素的缺失，这些看似很小很隐藏的要素，在实际施工的过程中可能会起着很大的作用，在设计的时候，设计人员需要有一定的立体思维，将总体的设计平面考虑周全，为实际的建筑施工打下良好的基础。

（二）节能设计不合理问题分析可持续发展背景下，环境保护和能源節约受到了越来越广泛的重视和关注，对于建筑施工图设计工作来说，加强工程施工节能环保设计，顺应了建筑行业发展的趋势。

但由于节能施工设计作为独立学科的兴起和研究时间相对短，再加之相关设计师的节能意识薄弱，节能设计不合理问题就会时常出现，主要表现有窗墙比超过国家标准规定、施工资源浪费等。

（三）设计效率问题我国目前工程建筑项目不断增加，导致部分建筑设计企业只关注设计图的出图速度，忽略的图纸的质量以及施工过程中容易出现的诸多问题，尤其在住宅建筑施工过程中，设计图纸不仅要包含设计者和用户的整体思想，还应该考虑施工中的特定因素。

建筑施工图常见问题及其措施分析

建筑施工图常见问题及其措施分析随着经济的不断增长，社会的不斷进步，建筑施工图是指导建筑施工和项目总投资重要依据。

设计者在设计图纸的过程中，应结合专业知识绘制涉及的各方面的内容。

本文对建筑施工图经常出现的问题进行了分析，并简要提出了相应的解决措施，以供同行借鉴。

标签：建筑；施工图；问题；措施当前我国经济在快速发展，建筑行业也在不断进步，市场竞争越来越激烈，在这种发展形势下，部分建筑设计企业由于自身的局限性以及外界的干扰等因素没有能够使建筑施工的效果达到最佳的理想状态。

要想在今天竞争激烈的建筑施工行业中占有一席之地，建筑企业必须积极发现问题，寻求解决问题的方案，特别要注意对一些建筑施工图设计时常会出现的问题进行更加深入和细致的探究，避免由于建筑施工图纸的误差给建筑企业带来不必要的损失。

1、建筑施工图设计深度不足1.1设计说明表述不全工程概况中提供的基本技术参数不够全面，扩建或改建项目与原有建筑的概况不明，未表达装修和二次设计的部位安全性能要求和技术性能；出现这些问题的原因主要是设计人员对于本建筑要表达的内容及其重要性了解不深。

1.2总平面图设计深度不足总平面图中经济技术指标不明；未标明或漏标道路、构建物以及其他建筑的尺寸、标高以及相对关系；未表达道路布局、建筑间距、道路宽度和消防场地和设施安置等与防火、环保和抗震有关的问题，影响后期各专业的施工图设计。

1.3较为复杂的节点或墙身详图漏画由于墙身详图、节点大样或者楼梯详图图纸遗漏，从而导致建筑施工图的细节性不足，引起施工的不便和成本计算的遗漏，部分导致施工责任。

1.4设计效率问题目前一些建筑企业过分关注出图速度，导致没有考虑到建筑施工阶段一些特殊的情况从而造成建筑施工设计图质量不高。

企业应当意识到建筑施工图对整个建筑施工有着极大的影响，因此必须在保证建筑施工图质量的同时提高出图速度，进而提高工程的进度。

因此必须加强审查力度，避免建筑施工图在设计中出现失误和缺失。

建筑施工图设计常见问题及解决方法

办公地址：成都高新区环球中心N5区611号 (成都总部）;贵州省贵阳市高新一套完整的建筑图纸，根据其专业内容或作用的不同，而建筑施工图包括总平面图、平面图、立面图、剖面图和构造详图。

在编制建筑施工图时，应该表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等，便于检索和查找。

但因编制者在编制过程中容易犯一些通病，造价图纸标记不清楚造成了疏漏，主要表现在以下几个方面：一、总平面布置图：施工图文件中，总平面布置图的表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。

主要问题如下：1.总平面图要有一定的范围。

只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。

办公地址：成都高新区环球中心N5区611号 (成都总部）;贵州省贵阳市高新2.保留原地形和地物。

场地测量坐标网及测量标高，包括场地四邻的测量坐标（或定位尺寸），有些工程的总图设计往往无保留。

3.竖向设计。

往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。

造成的结果如下：①竖向设计标高不符合规划部门的控制标高。

②场地内与场地外围的城市道路标高不衔接，不合理。

③场地及其道路的标高不利于排水。

④场地内道路无设计标高，特别是交接处、建筑物的入口处，既无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。

4.无土方工程平衡设计，盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。

5.总图设计无必要的详图设计，比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，无法保证总图的合理性。

6.消防车道宽度不满足消防要求，消防车道距离高层建筑外墙小于5米，不满足消防登高面（15mx8m 登高硬地面积，距离住宅的外墙5m~10m 之间，场地坡度不应大于3%）要求。

针对建筑施工图设计中的常见问题的分析与探讨

针对建筑施工图设计中的常见问题的分析与探讨摘要：在数年建筑工程施工图审查工作中，通过对建筑设计部门清理整顿以及对设计施工图纸审查全面推行，当前对建筑设计人员的设计要求越来越高。

为了能在设计水平上有较大幅度的提高，以实现满足现阶段的要求，建筑设计人员自加压力，推行了全面质量管理。

但是因为设计图纸达不到设计要求深度要求，所以严重者导致结构产生安全隐患。

普遍的造成这种现象的原因，是部分设计人员缺乏对规范、标准的学习和了解，致使在建筑设计中产生一些带普遍性的设计通病，为了能提高建筑施工图设计质量，根据我在建筑部门从事设计工作的经验，对所发现的设计中较为常见的问题，进行了一些总结。

关键词：建筑施工；设计；问题；质量管理一、建筑施工圈设计中的常见问题和多通病（一）总图设计中的问题发现部分设计图纸中没有总平面布置图，由于没有按照国家建筑规范中有关规定绘制总平面图，有走的也只是形式。

普遍没有进行道路、环境、绿化设计；无指北针和风向玫瑰图；无标示建设用地范围、道路及建筑红线位置，用地及四邻有关地形、地物、周边市政道路的控制标高，无明确新建工程（包括隐蔽工程）的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向；有的不画等高线，看不出地形变化等等。

（二）总说明中的问题1、由于设计说明的不够细致，设计编制依据不全面，工程概况又不清楚，无节能设计和要求，细部做法不详细，建筑防火设计部位交待不具体，还有需要特殊说明的无说明，如安全防护、环境措施等。

结构设计说明中设计依据不详细，如无结构类型及概况，无建筑结构安全等级和设计使用年度，无抗震设防分类，抗震设防烈度，无场地类别和钢筋混凝土结构抗震等级，无地基基础设计等级，无砌体结构施工质量控制等级，无基本雪压和基本风压等。

由于以上设计说明不详细，往往造成其他工程技术人员误解.同时给施工图审查带来不便。

2、由于各个专业有各自的设计人员，彼此沟通不多，专业间的矛盾和重复说明较多。

施工图设计缺陷的预防与处理措施

施工图设计缺陷的预防与处理措施【摘要】建筑业在我国的发展越来越快，我国的部分建筑施工企业为了缩短工期或者是工程设计师考虑问题不周全，在施工图的设计上还存在着一些缺陷，从而导致项目在建设的过程中出现了各种问题，严重影响了项目的工期与成本。

因此，本文对建筑施工图设计缺陷的预防与处理措施进行了分析。

【关键词】施工图设计缺陷预防处理一、建筑施工图设计中存在的主要问题1、总平面图缺项问题集中表现在一些中小型设计项目缺少总平面图或总平面图的设计深度不符合建设部批准发布的《建筑工程设计文件编制深度的规定》。

大部分设计的总平面图中只有建筑单体的平面定位，缺少建筑间距、广场、道路布置、挡土墙及道路的转弯半径、宽度、交叉点、变坡点、标高、坡度、坡长、坡向等竖向设计内容，用地红线、建筑红线、道路红线、绿地保护线等的标注也是容易忽视的问题，很多项目总图设计中缺坐标网格、缺指北针（或风向玫瑰图）、缺各种出入口标注的问题也是比较常见的。

2、节能设计问题在国内，建筑节能设计作为一门新兴的、比较系统、独立的学科，部分设计人员对它重视并不够，也不够熟悉。

在设计过程中时常出现类似窗墙比不符合要求，且未调整外墙、屋顶等围护结构传热系数的问题；在不少设计中对不同墙体、不同热工要求，不做热工计算且节能材料选择不当等等，节能设计过程中也多出现忽视材料防火性能要求的问题。

3、防火设计问题一是总图设计中道路转弯半径、消防车道宽度、消防扑救场地宽度和深度不满足规范要求的，消防扑救场地的覆土绿化不满足消防车承载要求的，还有就是借用市政道路作消防扑救场地的区域不得种植影响消防的树木。

在具体实施过程中，开发商和设计师为了满足绿地率的要求，往往在地下车库顶板上覆土种植绿化，很多地方规定车库顶板覆土深度达到一定深度时才能将该部分绿地计入到绿地率中，所以车库顶板覆土深度往往比较深，一般在0.6米以上，与之矛盾的是覆土深度大于一定数值时该区域不能作为消防扑救场地和消防车道。

建筑施工图设计中常见问题及解决措施

建筑施工图设计中常见问题及解决措施摘要：在建筑工程施工中,施工图的设计至关重要,本文结合笔者的工作经验，对建筑方案的合理性,绘制建筑施工图应达到的设计标准等问题以及对建筑施工图设计的问题提出一些意见和建议。

关键词：建筑施工图；设计；规范；节能abstract: in building construction, construction graph design is crucial, combining with the working experience of the author, the construction scheme is reasonable, drawing construction plans should meet the design standards and other issues as well as on building construction design problems put forward some views and suggestions.key words: building construction; design; specification; energy saving中图分类号 tu7文献标识码： a 文章编号：由于建筑施工图设计是技术含量很高的工作,也是从事建筑设计的工作者必须具备的技能。

另外，还有一些建筑工程师对于自身的业务水平以及素质的提高没有加以重视，对于一些质量问题缺乏意识以及责任心，并且对于关键的建筑规范和要求潜意识的进行忽略、误解，这样就导致了建筑施工图在设计时，经常会出现一定的与实际的施工环境不符合的难以解决的技术性的问题。

就此类问题，作者结合自己的的经验，对于施工图设计中经常出现的问题提出了一些建议。

一、对于建筑施工图设计中存在的问题分析1.1总平面图缺项问题这类问题主要体现在建筑施工图设计时出现的一些房地产项目的设计中出现的总平面图或者说是总平面图设计的深度的缺失，这类问题导致了建设部的审批不过，不能满足建设部的批文《建筑工程设计文件编制深度的规定》的一些规定与要求。

建筑施工图设计中常见问题及解决措施

建筑施⼯图设计中常见问题及解决措施2019-04-13摘要：随着我国经济的飞速发展，我国城市处于⼤规模的发展阶段，城市建筑的⽔平不断提⾼，各种⾼楼建筑平地⽽起，但是还是存在与⼀些问题，例如建筑物与城市道路的冲突。

我们都知道这都是建筑物的建筑的位置都是由建筑施⼯图纸决定的，因此解决这个问题需要从建筑施⼯图纸设计下⼿。

因此⽂章将以建筑施⼯图纸设计为主，探究建筑施⼯图纸设计在建筑中的重要作⽤，以及在设计中存在的问题和对策。

关键词：建筑图纸；设计；问题；解决措施1 建筑施⼯图纸概念及其设计的重要意义1.1 什么是建筑施⼯图纸建筑施⼯图纸主要⽤来表⽰房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施⼯要求等。

它包括施⼯图⾸页、总平⾯图、平⾯图、⽴⾯图、剖⾯图和详图。

主要有三种分类，第⼀种是建筑施⼯，第⼆种是结构施⼯，第三种是设备施⼯。

建筑施⼯图纸的设计对于整个建筑的施⼯有着极其重要的意义。

1.2 重要意义⼀为建筑施⼯前提供详细的规划和准备。

我们知道所有的建筑施⼯是⼀项综合的项⽬，它包括建筑施⼯图纸设计，施⼯⼈员，施⼯技术，资⾦等等，这些都是必备的。

其中建筑施⼯图纸更是建筑施⼯前的决定这个建筑是否能够进⾏是送的⼀个重要关节点，具有⼗分重要的意义和作⽤，它能够在建筑施⼯前为建筑施⼯进⾏详细的规划和准备，例如建筑的消防设计位置，建筑安全通道的宽窄等等。

1.3 重要意义⼆为建筑施⼯提供准确和⽴体的施⼯⽅案和图纸，让建筑施⼯有图可依。

在⼀栋建筑的建设中它会涉及到许许多多的⽅⾯的问题，例如地基深度要多深才能够满⾜建筑建设的需求，建筑物，构建物的设计是否符合要求，建筑场地与场地的城市道路标⾼是否衔接是设计合理等等这些都是建筑施⼯常见的问题，但是这些问题的解决都需要靠什么呢，都是需要靠建筑施⼯设计图纸来进⾏提供准确和⽴体的施⼯图纸和施⼯⽅案，它可以让施⼯者在施⼯中能够有图可依，不⾄于盲⽬施⼯。

2 建筑施⼯图纸设计中常见的问题及解决措施2.1 建筑施⼯图纸设计的总图设计存在问题建筑施⼯图纸设计对于建筑施⼯有着⼗分重要的作⽤，因此我们不能粗⼼⼤意。

建筑施工图设计存在的问题与解决措施

建筑施工图设计存在的问题与解决措施摘要：基本上所有的建筑过程都是参照建筑施工图来进行施工的，而建筑施工图的设计审查是需要经过建设主管部门认定的施工图审查机构，按照相关的法律、法规，对施工图设计的公共利益、公众安全和工程建设强制性标准的内容来进行审查的，只有审查合格的施工图才能够进行适用。

然而，目前在我国建筑工程施工图的设计和审查过程中依然存在着一些问题，这些问题会直接影响到建筑工程施工的进度和质量。

为此，本文重点对建筑施工图设计中存在的问题进行分析，并提出相应的解决措施，以期提高建筑施工图设计的水平，从而促进建筑工程施工质量的提升。

关键词：建筑施工；施工图设计；问题；解决措施近年来，随着社会经济的快速发展，带动了建筑行业的快速发展，但是在发展的同时其质量问题也值得我们关注。

在建筑工程结构中，施工图设计环节是非常重要的，不仅关系到建筑结构的性能，还会影响到建筑工程施工的进度和质量。

在现阶段，我国建筑施工图设计主要是由设计单位来进行设计的，然后经过建设主管部门认定的施工图审查机构，按照相关的法律、法规，对施工图设计的公共利益、公众安全和工程建设强制性标准的内容来进行审查的，只有审查合格的施工图才能够进行适用。

在实际的设计中仍然发现一些问题的存在，严重影响到建筑工程施工的进度和质量。

为此，积极采取有效的措施来解决建筑施工图设计中存在的问题是非常有必要的。

一、建筑施工图设计中存在的问题1、总平面图的设计存在缺项在建筑施工图设计的过程中，往往会出现总平面图的设计出现深度缺失的现象，这种现象与建设部批文《建筑工程设计文件编制深度的规定》中的一些规定和要求是相悖的，导致整个建筑施工图设计通不过建设部的审批。

这些总平面图设计上缺失的内容主要由建筑间距、广场、挡土墙、道路布置以及道路的转弯半径、标高、坡度等，很多设计师认为这些设计并不是非常重要，往往把这些内容忽视掉，还有的项目总平面图设计中常常会缺失坐标网格、缺各种出入口的标注等问题，这些都会严重影响到建筑施工图设计的质量，最终导致通不过审批返回修改，影响到施工的进度。

谈总图及规划设计中遇到的若干问题

发展带来新的课题，传统的开发模式已无法满足高度综合、高效率、大容量的服务。其次，回归文化性与人性化的追求，值观的价多样性，要求城市的居住区具有区域中心的功能，成了对城市形复合功能的集约性要求，即酒店、商务、商业、闲、民活动等多休市功能的综合，形成彼此互为补充的“ 城中城” 。这就是城市发展的新模式—— “ 市综合体” ＨＯＳＡ）城（ＰＣ。
在规划布局时努力创新，营造出一种既有私密性，同时又有太原万达广场旧城改造项目对可拆迁土地进行最大限度的
共享性的组团空间，在繁华、闹的大都市中创造一个环境优雅、整合与统一规划，推进太原市生态园林城市建设，喧为彻底改变太
交流一下。
要有以下三个方面。
我们从学校就开始做总图设计，说难不难，易不易。但是１设计单位方面问题说
真的想要做好一个真正意义上的总图是需要经过多年的总图施
由于是在山西工作，触的项目平原及山地项目都有，设接在工图设计经验积累，而且需要非常丰富的各专业知识，且要用计方面我发现现在的总图及；在市民广场，则结合大型喷泉，建筑小品，地铁站口等设置
如花草居项目坚持可持续发展的原则，理精心规划，合保持项目开发了较为集中的景观绿地，小型灌木、卉、坪等；住区内１５万ｍ．的社区休闲广场则以更多的小品，林荫等给居民提供一与环境的协调发展；坚持以人为本的思想，人性化的设计手法，用

建筑工程施工图设计问题及解决对策

建筑工程施工图设计问题及解决对策摘要：随着近年来我国建筑行业的迅速开展，工程建筑中的各项工程都取得了非常迅速的开展。

需要知道的是，在整个建筑施工工程中，施工图设计的质量的好坏，是否符合各项工程的规定，就成了其中的重中之重。

在针对建筑施工图设计的这一方面，经常会发生一些问题。

而在这些问题中，既有施工图本身的问题，也有建筑方案筹划不当的问题。

所以本文就根据上述的一些情况，在现阶段建筑施工图设计中存在的一些比拟常见的问题进行了归纳整理，并提出一些相关的建议措施，希望能够对整个建筑施工图的设计水平有所帮助。

关键词：建筑施工图；设计；问题；解决对策在整个建筑工程中，对于施工图的设计者在进行设计的时候有着严格的要求，这也是从事建筑设计工作者的一项剧本技能的考核。

所以，要注重和加大对建筑工程师业务水平以及自身综合素养方面的考核，都要进行有规划的管理。

针对一些在施工图设计过程中所产生的错误要有一系列的有效预防措施，以防止在施工设计过程中所造成的不必要的麻烦。

1建筑施工图设计的主要作用1.1在建筑施工前，进行一系列详细规划准备在整个工程施工开始前，提供出一套详细的筹划和预备方案。

要明白一点，只要是跟建筑施工有关的工程，那都是一项对于综合能力的考察。

这其中主要包括了建筑施工设计图纸、施工相关人员、主要施工技术、工程资金投入等一系列问题，这些在整个工程开始前都是必须要先筹划好的。

其中，建筑设计图纸更是这里面的重中之重。

是决定一套建筑工程能否按期按规定完成的前提和根底，其中所蕴涵的意义和作用非常重要。

在建筑施工正式开始前，为建筑方提供一套完善的设计方案和图纸是必须的。

因为在对一栋建筑物进行建筑设计的时候，往往都会遇到各种各样的问题。

例如在修建地基的时候，要筑多深才能到达合理要求。

建筑物、构建物，在相关尺寸大小方面的预测是否合理等等，这些都是在建筑工程中比拟常见的一些问题。

而这个时候，要解决这些问题，就只能依靠建筑施工设计图纸来进行提供精准的设计修改方案和预算，以至于有个合理的规划，不至于让工程无限期延长【1】。

建筑施工图设计中常见问题的思考

建筑施工图设计中常见问题的思考摘要：从现代建筑工程的特点上来看，普遍具有比较高的复杂性，在进行工程建设的过程中，工程的设计方案对工程建设的质量以及工程建设的进度具有直接的影响。

尤其现代社会对于建筑的品质以及建筑的功能提出了更高的要求，要求建筑设计人员根据设计的要求以及实际的施工情况，进一步提升建筑设计的科学性以及合理性，为建筑工程的顺利实施，提升建筑工程的质量创造良好的条件，基于以上认识本文结合太原华联商城项目，分析在建筑施工图设计中常见的问题以及提升措施。

关键词：施工图设计；问题；设计策略城市化水平的提升，在很大程度上带动了建筑工程领域的发展，而这也导致了建筑工程市场的竞争性因素不断增加，对于现代建筑工程企业来说，工程建设的质量以及效率是竞争力核心，而在工程建设的过程中，建筑的施工图往往具有基础性的影响。

在进行建筑施工图设计的过程中，需要考虑多方面的因素，平面图的布置，防火设计以及封闭楼梯间的防烟设计都是设计中需要重点考虑的问题。

目前来看，在建筑施工图设计中还存在一些比较突出的问题，相关问题不仅会对建筑工程的质量造成比较大的影响，同时由于施工图的可行性不高，也会影响施工的进度，因此，需要对建筑施工图设计中存在的常见问题进行深入研究，在此基础上探讨如何进一步提升建筑施工图的设计水平。

1建筑施工图设计的常见问题1.1总平面设计问题从建筑施工设计实践来看，在设计的过程中还存在不完善的方面，对于施工图施工指导作用的发挥造成了一定的影响，尤其在总平面设计方面，平面图设计缺项的问题较为突出。

尽管目前对于施工总平面图的设计大体上符合规范设计的要求，但是在一些细节方面，规范性水平仍有不足。

比如在总平面图设计中，没有细致的把控道路，建筑物以及公共区域之间的设计间距。

尤其在道路设计中，没有对平面交叉点，坡度值，宽度值等关键性的设计参数进行明确。

另外，在进行消防安全设计的过程中，相关的设计人员针对消防车道的设计，其设计的规格，以及车道设计的位置难以满足消防工作的实际需求，而这种设计问题也会在很大程度上降低相关建筑的消防安全性。

施工总图设计中的问题总结和解决措施

施工总图设计中的问题总结和解决措施第一篇建筑篇1.消防设计1.1存在问题：消防车道没有4米宽、没有回车场或回车道、园林种树影响消防1.6存在问题：消防水泵房没有直通安全出口。

解决措施：按规范执行。

2.设计通病与措施2.1屋面防水2.1.1存在问题：广州地区911防水材料质量不稳定解决措施：1)选用防水卷材,根据国家规范确定厚度。

2)北方地区的别墅，按二级防水等级做两道卷材防水。

2.1.2存在问题：保温隔热层隔热层设置位置不明确。

22.1.6存在问题：屋面西班牙瓦的施工方法设计有两种做法，一种为挂贴，一种为卧贴。

但按挂贴施工的别墅屋面大部分有渗水现象。

解决措施：改为卧贴工艺。

如确实因屋面坡度太陡时，卧贴工艺中应增加挂网等加强措施，或将卷材防水层加厚（30mm以上）再采用挂贴工艺施工。

具体做法均以各公司地区规范为主。

天津地区参照2-5节点。

2.1.7存在问题：别墅部分户型设计有暗天沟，但由于设计时此处未采取加强措施，许多屋面出现暗天沟漏水现象。

解决措施：统一改为明沟,采用2-5节点（附图）。

上返120mm。

2.2.4存在问题：安装卫生间设备时无法固定且易渗漏。

解决措施：卫生间墙体建议全部采用实心砖。

2.2.5存在问题：室内给水管被打穿。

解决措施：水暖管道尽量避开门口经过，而从门侧穿墙过，剪力墙预留套管。

2.3外墙防水2.3.1存在问题：外墙裂缝渗漏。

(如内GRC2）选定供应商后，及时将安装节点提供给设计单位。

待设计确认后方可安装。

3）设计院在图纸中要对装饰线条的排水坡度、滴水槽及不同材料搭接的防裂措施有所标注。

4）设计部定板中要考虑线条泛水、渗水的问题。

5）工程部要认真审核装饰线条的施工方案。

2.4地下室防水2.4.1存在问题：防水材料质量不过关。

解决措施:采用卷材防水，防水等级及设计执行国家规范。

3234解决措施：按标准图统一，窗扇尺寸应满足国家规范。

3.1.4存在问题：有些楼盘的防火窗设计为上悬窗形式，但按要求必须有自动关闭装置，多次招标厂家均表示做不了。
