VHDL数字系统设计与测试实验报告基于VHDL的电梯控制系统设计一、设计背景及说明随着高层建筑的不断涌现，对电梯的需求也与日俱增，电梯已经成为我们日常生活中不可缺少的部分，稳定可靠性高的电梯系统成为了电梯领域的新需求。
现在基于VHDL硬件描述语言，用FPGA为控制芯片控制完成一个简单的6层楼的电梯控制系统设计。
我们常见的电梯控制系统功能都包括：上升请求、下降请求、电梯门控、楼层显示灯、电梯运动方向显示、超载、报警、电梯内请求信号等。
根据这些常用的信号设计一个电梯系统，实现所要求的功能。
控制方式的选择：1）内部请求优先控制方式内部请求控制方式类似于出租车的工作方式，先将车上的人送至目地，再去载客。
作为通用型电梯应该服务于大多数人，必须考虑电梯对内外请求的响应。
在内部请求优先控制方式中，当电梯外部人的请求和电梯内部人的请求冲突时，外部人的请求信号可能被长时间忽略，因为它不能作为通用型电梯的设计方案。
2）单层层停控制方案单层层停控制方式等同于火车运行方式，遇到站即停止、开门。
这种方案保证所有的人的请求都能得到响应。
然而这样对电梯的效率产生了消极的影响：不必要的等待消耗了大量时间，而且电梯的运作与用户的请求无关，当无请求时电梯也照常跑空车，浪费了大量的电能。
对于用户而言这种控制方式的请求响应时间也不是很快，因而也不是理想的电梯控制设计方案。
3）方向优先控制式方式方案方向优先控制是指电梯运行到某一层楼时，先考虑这一层楼是否有请求：有则停止；无则继续上升或者下降。
停止后再启动时，考虑上方或者下方是否有请求，有则继续前进，无则停止。
检测后方是否有请求，有请求则转向运行，无请求则维持停止状态。
这种运作方式下，电梯对用户的请求相应率为100%，而且响应的时间较短。
方向优先控制方式的效率远远大于单向层层停等控制方式的效率。
而且，方向控制方式下，电梯在维持停止状态的时候可以进入省电模式，又能节省大量的电能。
在本设计中采用方向优先控制方式。
电梯控制系统VHDL课程设计
电梯控制系统VHDL课程设计一、课程目标知识目标：1. 学生能理解电梯控制系统的基本原理，掌握VHDL语言在电梯控制系统中的应用；2. 学生能运用VHDL语言编写简单的电梯控制程序，实现电梯的基本功能，如楼层召唤、楼层到达等；3. 学生了解电梯控制系统的模块化设计，掌握模块之间的通信与协同工作原理。
技能目标：1. 学生能够运用所学知识，设计并实现一个简单的电梯控制系统；2. 学生通过课程学习，培养解决实际问题的能力，提高逻辑思维和编程技能；3. 学生能够利用仿真工具对电梯控制系统进行测试与优化。
情感态度价值观目标：1. 学生培养对电子工程领域的兴趣，激发创新精神，提高自主学习能力；2. 学生通过课程学习，认识到团队合作的重要性，培养团队协作精神；3. 学生能够关注电梯控制系统在现实生活中的应用，理解技术发展对社会进步的推动作用。
课程性质：本课程为电子工程专业高年级的实践课程，旨在通过电梯控制系统的设计，帮助学生巩固VHDL语言知识，提高实际工程应用能力。
学生特点：学生具备一定的电子工程基础和VHDL编程经验，具有较强的学习能力和动手能力。
教学要求：教师需引导学生将理论知识与实际应用相结合，注重培养学生的实践能力和团队合作精神，提高学生的综合素质。
通过课程目标的分解与实现，使学生在实践中掌握电梯控制系统的设计方法。
二、教学内容1. 电梯控制系统原理回顾：讲解电梯控制系统的基本组成、工作原理及功能模块划分，对应教材第3章；2. VHDL语言基础：复习VHDL的基本语法、数据类型、信号与变量等概念，对应教材第2章；3. 电梯控制系统模块设计：分析电梯控制系统的各个功能模块，如楼层召唤、楼层显示、电梯运行控制等，对应教材第4章；- 楼层召唤模块：设计并实现楼层召唤信号的检测与处理；- 楼层显示模块：设计并实现楼层显示功能；- 电梯运行控制模块：设计并实现电梯运行方向与速度的控制；4. VHDL代码编写与仿真：根据设计要求，运用VHDL语言编写各模块程序，利用仿真工具进行测试与验证，对应教材第5章；5. 电梯控制系统整体设计与实现：将各个模块整合，完成电梯控制系统的整体设计，进行系统级仿真与优化，对应教材第6章；6. 课程项目实践：学生分组进行电梯控制系统的设计、编程、仿真及测试，培养团队协作能力和实际工程应用能力。
vhdl课程设计电梯

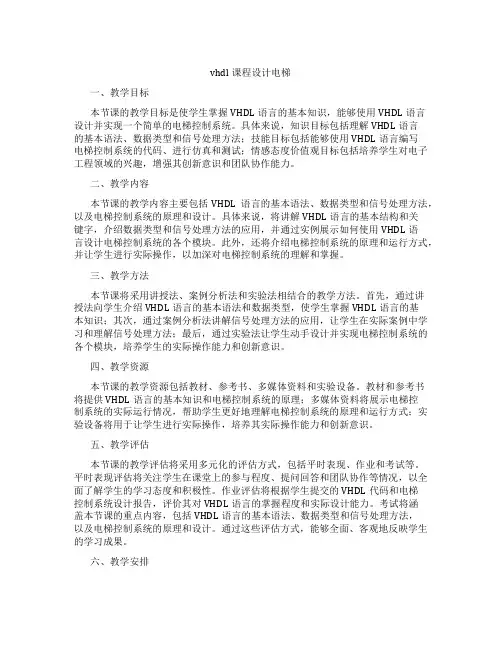

vhdl课程设计电梯一、教学目标本节课的教学目标是使学生掌握VHDL语言的基本知识，能够使用VHDL语言设计并实现一个简单的电梯控制系统。
具体来说，知识目标包括理解VHDL语言的基本语法、数据类型和信号处理方法；技能目标包括能够使用VHDL语言编写电梯控制系统的代码、进行仿真和测试；情感态度价值观目标包括培养学生对电子工程领域的兴趣，增强其创新意识和团队协作能力。
二、教学内容本节课的教学内容主要包括VHDL语言的基本语法、数据类型和信号处理方法，以及电梯控制系统的原理和设计。
具体来说，将讲解VHDL语言的基本结构和关键字，介绍数据类型和信号处理方法的应用，并通过实例展示如何使用VHDL语言设计电梯控制系统的各个模块。
此外，还将介绍电梯控制系统的原理和运行方式，并让学生进行实际操作，以加深对电梯控制系统的理解和掌握。
三、教学方法本节课将采用讲授法、案例分析法和实验法相结合的教学方法。
首先，通过讲授法向学生介绍VHDL语言的基本语法和数据类型，使学生掌握VHDL语言的基本知识；其次，通过案例分析法讲解信号处理方法的应用，让学生在实际案例中学习和理解信号处理方法；最后，通过实验法让学生动手设计并实现电梯控制系统的各个模块，培养学生的实际操作能力和创新意识。
四、教学资源本节课的教学资源包括教材、参考书、多媒体资料和实验设备。
教材和参考书将提供VHDL语言的基本知识和电梯控制系统的原理；多媒体资料将展示电梯控制系统的实际运行情况，帮助学生更好地理解电梯控制系统的原理和运行方式；实验设备将用于让学生进行实际操作，培养其实际操作能力和创新意识。
五、教学评估本节课的教学评估将采用多元化的评估方式，包括平时表现、作业和考试等。
平时表现评估将关注学生在课堂上的参与程度、提问回答和团队协作等情况，以全面了解学生的学习态度和积极性。
作业评估将根据学生提交的VHDL代码和电梯控制系统设计报告，评价其对VHDL语言的掌握程度和实际设计能力。
电梯控制器的VHDL程序设计与仿真
论文题目：电梯控制器的VHDL程序设计与仿真专业：微电子学本科生：陈伟伟（签名）___________指导教师：岳改丽（签名）___________摘要本设计（改为论文）主要介绍了基于FPGA设计的五层电梯控制器，采用VHDL语言进行编译，并进行了电路综合和仿真。
该控制器具备了FPGA芯片的硬件体积小、实时性好、工作效率高、提高系统的集成度等特点且遵循方向优先的原则，提供五个楼层多个用户的载客服务，并指示电梯的运行情况。
本设计的亮点是使用状态机的方法来完成电梯的几个运行状态。
(改，)将主控制器的状态分为6种，停止、等待、上升、连续上升、下降及连续下降，状态的划分与楼层无关（增加，）因此具有很强的通用性。
本课题试验调试平台是Altera公司的Quartus Ⅱ软件和EDA实验开发系统。
(改，)通过程序的调试和(改、)运行及仿真表明本设计可以完成电梯所在楼层显示和电梯运行方向指示。
关键字：FPGA，VHDL，电梯控制器，状态机大红色要删去，下同Subject: The study and simulation of elevator controller based on VHDL Specialty: MicroeletronicsName: Weiwei Chen (Signature) ___________ Instructor: G aili Yue (Signature) ___________ABSTRCTThis design introduces the five floors elevator controller compiled with VHDL and the synthesis and simulation of the circuit. The controller follows the direction of the principle of priority, to provide the service of multiple users, and indicates the operation of the lift. This controller has FPGA chip compact hardware, good real-time, high efficiency, improve the system integration characteristics .Using state machine is a strong point of this design. The main controller is divided into six states. The state has nothing to do with floors, so it has a strong common use. The debugging platform of this topic is Altera QuartusⅡsoftware and EDA experiment development system. Through the process of debugging、running and the simulation shows that this design can finish the function of the elevator direction and floor’s display.KEY WORDS: FPGA, VHDL, Elevator Controller, State Machine目录1绪论 (1)1.1 选题的背景 (1)1.2 电梯控制器的研究背景 (1)1.3 我国电梯的发展状况 (1)1.4 电梯设计的具体目的及控制要求..................................................................... .2 2设计基础依据（改为工具介绍）. (4)2.1EDA技术介绍 (4)2.2FPGA简介 (6)2.2.1EDA实验开发平台 (7)2.2.2 EP2C5核心板（字号？） (7)2.3硬件描述语言 (8)2.3.1VHDL和VerilogHDL比较 (8)2.3.2VHDL语言的基本特点 (8)2.3.3 VHDL的设计流程 (9)2.3.4 VHDL程序的基本结构 (9)2.3.5 状态机的简介 (10)2.4 QuartusII软件介绍 (11)3电梯控制器的设计及仿真 (14)3.1 电梯及电梯控制器的功能简介 (14)3.1.1 电梯的机械组成 (14)3.1.2电梯控制器的工作原理 (15)3.2 电梯控制器的程序设计 (15)3.2.1 电梯的总体控制思想 (16)3.2.2 电梯控制器的程序流程图 (17)3.2.3模块设计与实现 (18)3.3程序调试与下载 (28)3.3.1 程序调试 (28)3.3.2从设计文件到目标器件的下载 (29)3.3.3 加载及显示结果 (29)结论 (33)致谢.................................................................................... 错误!未定义书签。
毕业设计--基于VHDL的电梯控制系统设计
论文题目：基于VHDL的电梯控制系统设计专业：电气工程及其自动化摘要电梯是标志现代物质文明的垂直运输工具，是机—电一体化的复杂运输设备。
而电梯的核心是电梯控制器。
对于电梯的控制，传统的方法是使用继电器—接触器控制系统进行控制，随着技术的不断发展，采用硬件描述语言VHL来完成电梯控制器的设计, 是设计智能化的标志。
本文结合EDA自上而下的设计特点分析了电梯控制系统的工作原理，给出了电梯控制系统的设计框图，并用VHDL语言描述出了整个系统，最后用QuartusⅡ软件进行了仿真，分析了仿真结果，进行了总结。
本文结构主要分成四大部分：第一章介绍了电梯控制系统的发展情况及发展趋势，交代了课题的研究背景，并对要完成的工作做了介绍；第二章介绍了EDA技术的主要特点，并对VHDL语言的功能及其结构进行了描述，并着重介绍了状态机的含义；第三章以VHDL语言作为描述工具，对四层电梯的结构进行分析，给出了电梯控制器的设计流程和状态机描述；第四章用QuartusⅡ软件对程序进行了仿真，并对仿真结果进行了说明和分析，并进行总结。
关键字：电梯控制器，EDA，VHDL状态机AbstractElevator is the symbol of modern vertical transport of material is machine - the complexity of transport equipment, electrical integration. The elevator is the core of elevator controller. For the elevator control, the traditional approach is to use relay - contactor control system to control, as technology continues to develop, using hardware description language VHL to complete the elevator controller design, is a sign of intelligent design.This paper EDA Design features of a top-down elevator control system working principle of the elevator control system block diagram and describe the use of VHDL, the whole system, and finally with Quartus Ⅱsimulation software to analyze the simulation results , is summarized.This structure is divided into four parts:The first chapter describes the elevator control system development and trends, explain the topic of the research background, and to complete the work have been described;Chapter II describes the main features of EDA technologies, and VHDL language features and structure are described, with an emphasis on the meaning of the state machine;The third chapter describes VHDL language as a tool for analyzing the structure of four elevators, the elevator controller is given the design process and the state machine description;Chapter IV with Quartus Ⅱ software process simulation, and simulation results are described and analyzed and summarized.Keywords: elevator controller, EDA, VHDL State Machi ne目录1 绪论........................................................................................ 错误！未定义书签。
课程设计--基于VHDL的三层电梯控制器的设计

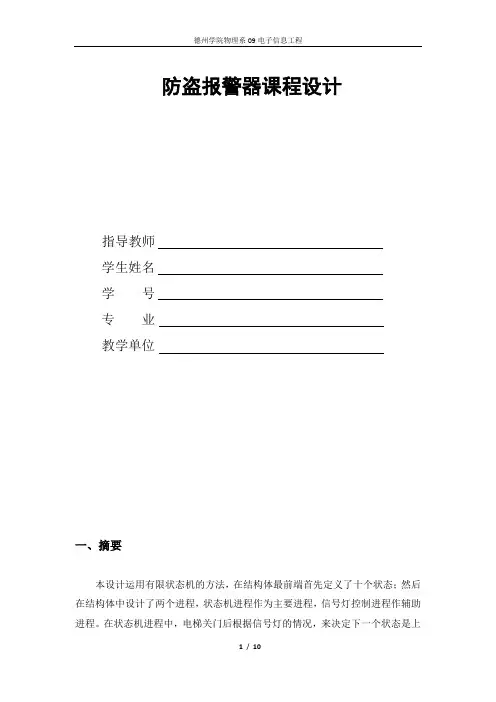

防盗报警器课程设计指导教师学生姓名学号专业教学单位一、摘要本设计运用有限状态机的方法，在结构体最前端首先定义了十个状态；然后在结构体中设计了两个进程，状态机进程作为主要进程，信号灯控制进程作辅助进程。
