转炉氧枪系统的自动化控制_田宏文
转炉副枪的电气自动化控制
《装备维修技术》2020年第4期— 391 —转炉副枪的电气自动化控制李 欢（本钢集团北营炼钢厂 辽宁 本溪 117017）摘 要：随着炼钢技术的不断发展与进步，转炉副枪炼钢已经全面实现电气自动化控制，目前采用转炉副枪自动化炼钢已经成为现代炼钢技术的主要发展趋势。
所谓的转炉副枪是指一个特殊的三层钢管，主要冷却方式是水冷，在这个三层钢管的下端有一个探头电极夹，而用于探测的触头就安装在这个电极夹上。
在国内的大型转炉中都已经安装了副枪系统，并由PLC 程序控制电气设备。
在这种先进技术的趋势下，我国的炼钢技术也朝着电气自动化方向发展。
关键词：副枪;电气；自动化控制；PLC1 前言副枪的可靠性和测量的准确性是一个成功的自动化控制的关键因素。
副枪必须在控制机发出指令之后进行测量工作，不管之前还是之后。
利用副枪系统，在不干扰吹炼和倾动转炉的情况下，能够收集转炉熔池分析的重要信息，这对于炼钢操作的提高很重要，因为能够实现钢种分析，从而实现炼钢工艺取得较大进步，按照这种方法，对于吹氧的数量和增加的冷却剂都是由转炉计算机完成，为了在不在复吹的情况下命中目标碳含量和温度，对这些系统参数进行了调整。
2 副枪升降设备概述在卷筒平台上的卷扬设备的牵引下，装有副枪体的副枪小车能够沿着导轨上升和下降。
副枪小车装有安全制动器，如果卷扬的2根钢丝绳都断了，在副枪小车和小车导轨之间的楔型块就会自动到位，并防止小车坠落，在新绳子安装后，通过提升副枪，楔型块将自动释放，回到正常位置。
副枪导向和小车导轨是副枪设备的组成部分，在测温和连接过程中，它们能引导副枪小车和副枪体沿着各自路径上升和下降。
副枪小车导轨包括2个上下盖板的I-型梁a ）用于监测副枪小车位置及预设定副枪高度的计数感应接近开关b ）一个过行程杆型限位开关（第二个过行程杆型限位开关装在导轨的下端）c ）卷扬在备用电源下操作的情况下，用于停止副枪的感应接近开关注：开关a 是从24VDC 电源处获得电源，用于PLC I/O ，而b 和c 是从卷扬驱动盘的24VDC 处获得电源。
转炉副枪自动化控制系统的设计与应用
952022年1月上 第01期 总第373期工艺设计改造及检测检修China Science & Technology Overview转炉炼钢是炼钢生产中重要的工艺环节，主要作用在于净化钢液成分，优化钢液合金配比。
为了满足转炉炼钢的工艺需求，在转炉中设置了两套金属枪系统。
一支是为了加快钢液循环流动和提高冶炼效果的吹氧用氧枪；另一支是直接插入炼池中的副枪，主要用于测定熔池液位、钢液温度以及钢液中氧含量、碳含量等参数。
由此可以看出副枪在取样测定钢液成分中的重要作用，它是保证转炉冶炼质量的关键，现代炼钢工艺依靠副枪测量来判断和调节转炉熔剂添加量以及吹氧量。
副枪在取样检测时主要需要对金属枪的位置进行控制，以完成下枪、插入取样、提枪等一系列动作。
转炉副枪在取样中的各种动作的实现全部由副枪系统基础自动化测控装置予以实现，由人机交互操作进行控制，极大地提高了转炉炼钢的自动化水平，改善了人员工作环境。
本文对转炉副枪自动化控制系统的设计与应用进行了探讨[1]。
1.转炉副枪系统的工艺流程转炉副枪系统属于一种测量装置，主要是在转炉不停吹的条件下对转炉内钢液的成分温度进行取样和检测，从而为转炉工艺参数和合金添加的调整提供依据。
根据转炉副枪系统的操作模式，首先根据检测要求自动或是手动从探头储存箱中取出选定的副枪探头类型，然后自动安装到副枪顶端，并旋转至转炉上方进入工作位，等待测量命令。
在转炉每炉吹炼后期2min ～3min，吹氧量达到80％时，由操作人员给予信号下达测量开始命令，转炉上方设置有挡烟罩。
在副枪控制系统接收到测量指令时，滑动门打开，副枪升降小车带动副枪快速下降到目标位置，穿过转炉烟罩上的密封帽入口进入转炉熔池，测量钢液温度。
根据所用探头类型的不同，测量单元和热电偶会发出相应的信号从而有不同的测量时间。
测量结束后，测温仪表单元会向PLC 发出测温结束命令，然后传动系统开始快速提升副枪，并达到上限位置。
100吨转炉氧枪系统的自动控制

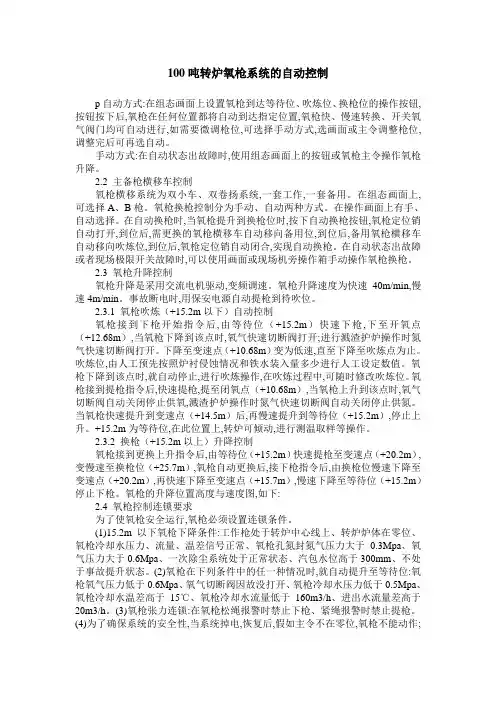

100吨转炉氧枪系统的自动控制p自动方式:在组态画面上设置氧枪到达等待位、吹炼位、换枪位的操作按钮,按钮按下后,氧枪在任何位置都将自动到达指定位置,氧枪快、慢速转换、开关氧气阀门均可自动进行,如需要微调枪位,可选择手动方式,选画面或主令调整枪位,调整完后可再选自动。
手动方式:在自动状态出故障时,使用组态画面上的按钮或氧枪主令操作氧枪升降。
2.2 主备枪横移车控制氧枪横移系统为双小车、双卷扬系统,一套工作,一套备用。
在组态画面上,可选择A、B枪。
氧枪换枪控制分为手动、自动两种方式。
在操作画面上有手、自动选择。
在自动换枪时,当氧枪提升到换枪位时,按下自动换枪按钮,氧枪定位销自动打开,到位后,需更换的氧枪横移车自动移向备用位,到位后,备用氧枪横移车自动移向吹炼位,到位后,氧枪定位销自动闭合,实现自动换枪。
在自动状态出故障或者现场极限开关故障时,可以使用画面或现场机旁操作箱手动操作氧枪换枪。
2.3 氧枪升降控制氧枪升降是采用交流电机驱动,变频调速。
氧枪升降速度为快速40m/min,慢速4m/min。
事故断电时,用保安电源自动提枪到待吹位。
2.3.1 氧枪吹炼（+15.2m以下）自动控制氧枪接到下枪开始指令后,由等待位（+15.2m）快速下枪,下至开氧点（+12.68m）,当氧枪下降到该点时,氧气快速切断阀打开;进行溅渣护炉操作时氮气快速切断阀打开。
下降至变速点（+10.68m）变为低速,直至下降至吹炼点为止。
吹炼位,由人工预先按照炉衬侵蚀情况和铁水装入量多少进行人工设定数值。
氧枪下降到该点时,就自动停止,进行吹炼操作,在吹炼过程中,可随时修改吹炼位。
氧枪接到提枪指令后,快速提枪,提至闭氧点（+10.68m）,当氧枪上升到该点时,氧气切断阀自动关闭停止供氧,溅渣护炉操作时氮气快速切断阀自动关闭停止供氮。
当氧枪快速提升到变速点（+14.5m）后,再慢速提升到等待位（+15.2m）,停止上升。
+15.2m为等待位,在此位置上,转炉可倾动,进行测温取样等操作。
转炉氧枪自动控制系统
转炉氧枪自动控制系统【摘要】为满足某大型钢厂150吨转炉控制要求，开发了转炉控制系统，系统主要包括供配电、自动化、网络系统，其中氧枪控制是自动化系统的核心部分。
本文详细介绍了转炉氧枪的自动控制系统的应用，变频器完成氧枪的驱动控制，编码器完成枪位的精度控制，保证了氧枪运行的安全可靠、稳定准确。
【关键词】转炉；氧枪；控制系统1 引言氧枪系统是转炉的关键设备，主要由氧枪、氧枪升降装置、换枪装置三个部分组成，与其相关的还有仪表、阀门、供养管道等。
它的主要功能是将炼钢需要的氧气和氮气输送到转炉中，完成冶炼和溅渣护炉的工作，氧枪控制的优劣直接影响产品质量、炉龄以及设备安全，其中抢位检测是影响氧枪自动控制水平的关键。
某钢厂150吨转炉有2套氧枪设备，各自独立升降，2台横移小车可以互为备用。
2台升降小车分别装在横移换枪小车上，1台处于工作位时，另外1台处于等待为备用。
氧枪升降由交流变频电机驱动，电源经过UPS由变频调速柜供电，保证电源失电时实现紧急提枪，抱闸电机和氧枪控制电源由UPS供电，其它辅助设备均由MCC供电。
2 控制系统组成控制系统由PLC控制单元、大功率变频器（1用1备）、检测装置（机械式主令、两个绝对值编码器组成）。
操作台给定控制信号送至PLC控制单元，经过PLC处理后输出控制信号给变频器，完成氧枪的高低速控制、枪位定位。
PLC部分采用西门子S7 400 系列CPU，PLC采用Profibus现场总线分布式结构。
网络通信系统采用100 Mb/s工业以太网；采用工业级交换机，网络通信协议为TCP/IP；网络线路物理介质为光缆和双绞电缆。
PLC与氧枪传动的连接采用Profibus现场总线分布式结构；各PLC与上位机之间通过Ethernet网络进行实时数据传输；各PLC之间，PLC与HMI之间均通过Ethernet网络进行相互通信。
3 控制方式氧枪分两种控制方式，包括手动控制和自动控制。
手动控制又分吹炼、溅渣和维护三种工作模式。
转炉炼钢生产中氧枪系统的自动控制
