数显游标卡尺操作方法
游标卡尺(千分尺)测量轴外径操作规范20190620
仔细查看图纸中的技术要求，如材质，尺寸，公差，镀层，表面粗糙度等，然后按图纸要求测量基准测量。
根据被测物尺寸选择相应量程的量具。
如图红色为数显游标卡尺：蓝色为千分尺（又称螺旋测微器），千分尺是比游标卡尺更精密的测量工具。
测量前先将数显游标卡尺归零，然后开始测量。
游标卡尺（千分尺）测量轴外径操作规范1234根据被测物尺寸选择相应量程的千分尺，将被测物表面擦拭干净，松开千分尺锁紧装置，校准零位，转动旋钮，使测砧与测微螺杆之间的距离略大于被测物。
适用公差范围<0.1MM。
一只手拿千分尺的尺架，将待测物置于测砧与测微螺杆的端面之间，另一只手转动旋钮，当螺杆要接近物体时，改旋测力装置直至听到喀喀声后再轻轻转动0.5-1圈；注意事项：1、使用游标卡尺（千分尺）时必须轻拿轻放，禁止磕碰，跌落。
2、 使用游标卡尺（千分尺）测量零件时,零件表面不能有异物,并在常温下测量尺)测量运转或高温物件。
4、游标卡尺（千分尺)不得放在潮湿、温度变化大的地方。
5、使用游标卡尺（千分尺）测量零件时，最好在零件上进行读数，放松尺），这样可以减少对测量工具的磨损。
6、为了获得准确的测量结果，可在同一位置上多次测量，记录数据，取平均值。
5678将被测物表面擦拭干净，然后将数显游标卡尺卡在轴的外径，游标卡尺与轴相互垂直，测量点为轴颈中心线两侧平行面上的两点，测量时应左右轻微摆动，最小值为外径的尺寸，适用公差范围>0.1MM。
旋紧锁紧装置（防止移动千分尺时螺杆转动），即可读数。
为获得准确结果，可在同一位置再测一次，尤其测量圆柱形时，应在同一圆周的不同方向测量几次，检查工件有没有圆度公误差。
在常温下测量。
3、禁止用游标卡尺（千分进行读数，放松后取出游标卡尺（千分。
游标卡尺的使用方法和读数方法
游标卡尺的使用方法和读数方法游标卡尺是一种常用于测量物体尺寸的工具，它具有精度高、使用方便等优点。
下面将介绍游标卡尺的使用方法和读数方法。
一、游标卡尺的使用方法：1. 准备工作：在使用游标卡尺之前，首先要确保其清洁无尘，并检查游标卡尺的刻度是否清晰可见，以保证测量的准确性。
2. 开合游标卡尺：将游标卡尺的两个测量臂张开，使其与待测物体的尺寸相适应。
一般情况下，较小的尺寸可使用内测量臂进行测量，较大的尺寸则需要使用外测量臂。
3. 对齐游标卡尺：将游标卡尺的测量臂和待测物体的表面对齐，确保游标卡尺与物体的接触面保持平行。
4. 闭合游标卡尺：用手轻轻闭合游标卡尺，直到两个测量臂紧密贴合在待测物体的表面上。
5. 读数：根据游标卡尺上的刻度线来读取尺寸。
游标卡尺上通常有两种刻度，一种是主刻度，一种是副刻度。
主刻度表示整数部分，而副刻度则表示小数部分。
二、游标卡尺的读数方法：1. 主刻度读数：找到游标卡尺上与待测物体两个测量臂接触的主刻度线。
主刻度线的读数是从游标卡尺的固定端开始往游标卡尺的活动端数过去的刻度数。
如果有一个主刻度线与活动端对齐，则读数为该主刻度线的刻度值；如果有两个主刻度线与活动端分别对齐，则读数为这两个主刻度线之间的刻度值加上活动端对齐的主刻度线的刻度值。
2. 副刻度读数：在主刻度的基础上，再根据副刻度的位置进行读数。
副刻度一般是10个等分，每个等分表示0.1毫米。
如果活动端对齐的主刻度线中间有副刻度线与之对齐，则读数为该副刻度线的刻度值。
3. 综合读数：将主刻度和副刻度的读数综合起来，得到最终的测量结果。
如果没有副刻度，只有主刻度的读数，则直接将主刻度的读数作为测量结果。
总结：游标卡尺是一种常用的测量工具，使用方法简单，读数准确。
通过掌握游标卡尺的使用方法和读数方法，可以方便地进行尺寸测量工作。
在使用游标卡尺时，需要注意保持其清洁无尘，对齐测量臂和待测物体的表面，并准确读取刻度值。
这样才能获得准确的测量结果，满足实际应用的需求。

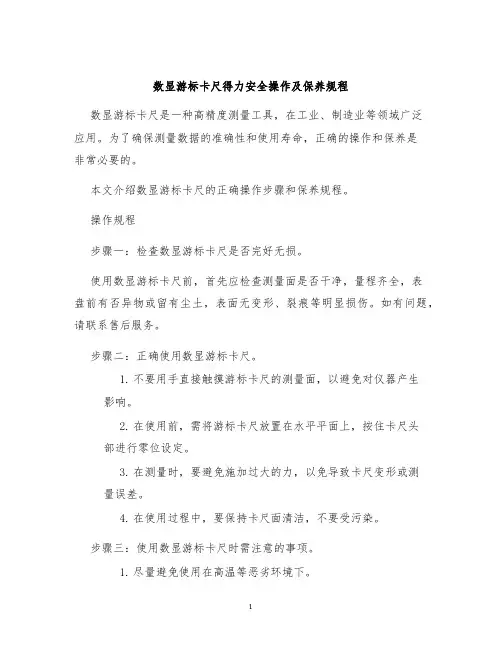

数显游标卡尺得力安全操作及保养规程
数显游标卡尺得力安全操作及保养规程数显游标卡尺是一种高精度测量工具，在工业、制造业等领域广泛应用。
为了确保测量数据的准确性和使用寿命，正确的操作和保养是非常必要的。
本文介绍数显游标卡尺的正确操作步骤和保养规程。
操作规程步骤一：检查数显游标卡尺是否完好无损。
使用数显游标卡尺前，首先应检查测量面是否干净，量程齐全，表盘前有否异物或留有尘土，表面无变形、裂痕等明显损伤。
如有问题，请联系售后服务。
步骤二：正确使用数显游标卡尺。
1.不要用手直接触摸游标卡尺的测量面，以避免对仪器产生影响。
2.在使用前，需将游标卡尺放置在水平平面上，按住卡尺头部进行零位设定。
3.在测量时，要避免施加过大的力，以免导致卡尺变形或测量误差。
4.在使用过程中，要保持卡尺面清洁，不要受污染。
步骤三：使用数显游标卡尺时需注意的事项。
1.尽量避免使用在高温等恶劣环境下。
2.不要将游标卡尺掉落或撞击，以防止仪器受损。
3.不要将游标卡尺放置在潮湿的环境中，以避免仪器受潮受损。
保养规程步骤一：保持数显游标卡尺的清洁。
在使用数显游标卡尺时，应经常清洁表面，尤其是游标、刻度线等重要部分，不要使用有腐蚀性或有机性药品来清洗。
同时，在测量完成后，要将游标卡尺收好，放置在防尘的环境中，避免灰尘、腐蚀物等污染。
步骤二：保持数显游标卡尺的良好状态。
在使用数显游标卡尺时，应避免超出最大测量范围；不适用于测量非常长、非常短、非常粗或非常细的物体。
同时，也不能将游标卡尺长时间存放在高温、低温、潮湿等环境中。
步骤三：及时更换数显游标卡尺的电池。
数显游标卡尺电池是非常必要的仪器配件，当测量结果不准确时，首先需要检查是不是电池没电了。
在更换电池时，要按照说明书上的提示来进行，避免因错误更换电池而损坏仪器。
结语在正确使用和保养数显游标卡尺的过程中，我们需要格外注意，以确保数显游标卡尺的安全、精度和使用寿命。
本文所介绍的操作和保养规程可以帮助您更好地管理和维护数显游标卡尺，让它更好地为您的工作服务。
数显游标卡尺设备操作规范
仪器设备操作规范 第 1 页 共 2 页
仪器名称 数显游标卡尺
测试项目 长度/深度
文件编号 仪器型号
无
厂 商
无
版 次
图示诠注﹕
1﹑外侧用测量面 2﹑段差测量面 3﹑内侧测量面 4﹑固定螺丝 5﹑液晶显示器 LCD 6﹑刻度尺 7﹑深度测量杆 8﹑主尺 9﹑电池盖
10﹑ZERO 开关 11﹑电源开关NO/OFF 12﹑英寸/毫米转换开关 13﹑辅助钮 1﹑ 操作说明﹕
1.1﹑将氧化银电池1.5V 正极向上放置﹐盖上电池盖。
1.2﹑按电源开关ON/OFF ﹐液晶显示器显示数字。
1.3﹑选择英寸或毫米。
1.4、在辅助钮上施以适度的左向推力使其外用测量爪完全并拢状态下按下ZERO 开关，
此时LCD 显示“0.00”则归零完毕。
归零完毕后需辅助钮松开，松开后夹持住待测物体且水平或垂直测量。
测量时夹紧待测物后需注意松开辅助钮。
1.5﹑根据待测物﹐选择外侧﹑内侧﹑深度测量或段差测量。
核 准
审 核
制 作
日 期
12 13
11
10
9
8
7
6
5
4
3 2
1
仪器设备操作规范
第 2 页共 2 页。
数显游标卡尺使用方法及注意事项
数显游标卡尺使用方法及注意事项游标卡尺标准化操作规程1.目的：规范ABS（数显）游标卡尺的使用操作2.范围：适用于ABS（数显）游标卡尺3.责任：生产人员4.内容4.1 安装电池和ORIGIN（原点）设定：装好电池后，会显示闪烁的“----”标志。
将外量爪置于闭合的状态下，持续按ORIGIN开关1秒以上。
会显示“0.00”或“0.000”（inch模式）的数字，表示ORIGIN（原点）的设定完成。
4.2 相对测量（INC）与绝对测量（ABS）4.2.1进行绝对值测量时：打开卡尺到置零的位置，短按ZERO/ABS开关（不满一秒）。
进行显示值的零点设置，会显示“INC”。
此后可以以此为零点开始测量。
4.2.2 进行绝对值测量时：打开开关电源时，卡尺总是处于绝对测量状态，显示绝对值。
如果未显示“INC”可以按原有的状态进行测量。
如果显示屏的左上部显示“INC”请按ZERO/ABS开关2秒以上。
“INC”显示消失。
此后可以从绝对原点进行测量。
4.3 切换in/mm：每按in/mm开关一次，英制显示（inch）与公制显示（mm）可以互相切换。
4.4 最小位数出现“E”：尺面太脏，本仪器无法计数等情况下会发生此错误。
请将尺盖表面擦拭干净。
4.5 注意事项4.5.1 装好电池后，请务必进行ORIGIN（原点）设定4.5.2 装好电池后，会显示闪烁的“----”标志，如这些标志不闪烁，请重新安装电池4.5.3 安装电池时，请注意以免损坏电池端子。
4.5.4 装好电池时，在按下ORIGIN开关到确定原点值得期间内，请不要滑动尺框。
否则，有可能造成错误计算。
数显游标卡尺操作指导书
设备型号编制/日期
设备编号审核/日期
文件编号批准/日期
设备名称数显游标卡尺第1版
第0次修改
操作步骤：
一、数显卡尺结构介绍
注：上图所示数显游标卡尺显示值以毫米为单位，分辨率为。
二、使用前准备
1.根据被测工件尺寸大小和精度要求，取用合适的游标卡尺，并用擦拭纸将游标卡尺的量爪擦拭干净；
2.按下游标卡尺电源开关键，将游标框推至零位，确定显示屏示值是否为零，如果不是，需按下调零键重置为零；
3.松开紧固螺钉，推动游标框，感觉要灵活，不能阻滞，也不能松动。
三、使用卡尺测量
1.测量种类
根据被测工件尺寸种类不同，可以将游标卡尺的测量尺寸种类分为：外尺寸、内尺寸和深度尺寸。
2.测量过程
a.外尺寸的测量：
测量外尺寸时，推动游标框使量爪间距略大于被测工件尺寸，使用固定量爪与工件贴合，再推动游标框让活动量爪与工件贴合，稍微游动一下活动量爪，找出最小尺寸，如下图所示。
b.内尺寸的测量：
与外尺寸的测量相近，测量内尺寸时，推动游标框使量爪间距略小于被测工件尺寸，将量爪沿着孔的中心线方向伸入孔内，使固定量爪与孔壁贴合，再推动游标框让活动量爪与孔壁贴合，稍微游动一下活动量爪，找出最大尺寸，如下图所示。
c.深度尺寸测量：
测量深度尺寸时，先将卡尺端面与被测工件顶端平面紧密贴合，再推动游标框伸出深度尺，这个过程中保持深度尺与顶端平面垂直，待深度尺接触底面，记下读数，如下图所示。
3.注意事项
a.使用游标卡尺测量时，推动游标框的力不能过大，也不能太小，能够让工件卡
尺的测量部充分接触即可；。
数显游标卡尺操作指导书
第0次修改操作步骤：一、数显卡尺结构介绍注：上图所示数显游标卡尺显示值以毫米为单位，分辨率为0.01mm。
二、使用前准备1.根据被测工件尺寸大小和精度要求，取用合适的游标卡尺，并用擦拭纸将游标卡尺的量爪擦拭干净；2.按下游标卡尺电源开关键，将游标框推至零位，确定显示屏示值是否为零，如果不是，需按下调零键重置为零；3.松开紧固螺钉，推动游标框，感觉要灵活，不能阻滞，也不能松动。
三、使用卡尺测量1.测量种类根据被测工件尺寸种类不同，可以将游标卡尺的测量尺寸种类分为：外尺寸、内尺寸和深度尺寸。
2.测量过程a.外尺寸的测量：测量外尺寸时，推动游标框使量爪间距略大于被测工件尺寸，使用固定量爪与工件贴合，再推动游标框让活动量爪与工件贴合，稍微游动一下活动量爪，找出最小尺寸，如下图所示。
b.内尺寸的测量：与外尺寸的测量相近，测量内尺寸时，推动游标框使量爪间距略小于被测工件尺寸，将量爪沿着孔的中心线方向伸入孔内，使固定量爪与孔壁贴合，再推动游标框让活动量爪与孔壁贴合，稍微游动一下活动量爪，找出最大尺寸，如下图所示。
c.深度尺寸测量：测量深度尺寸时，先将卡尺端面与被测工件顶端平面紧密贴合，再推动游标框伸出深度尺，这个过程中保持深度尺与顶端平面垂直，待深度尺接触底面，记下读数，如下图所示。
3.注意事项a.使用游标卡尺测量时，推动游标框的力不能过大，也不能太小，能够让工件卡尺的测量部充分接触即可；b.测量外尺寸时，尽量使用量爪的中间部分，避免爪尖部位的磨损，延长卡尺使用寿命；c.实际测量时，同一尺寸应多测几遍，取其平均值以减小测量过程中的偶然误差。
四、使用后维护1.测量完毕，应将游标框推至零位，关闭电源，放入盒内；2.游标卡尺属比较精密的测量工具，平时使用过程中，要轻拿轻放，不得碰撞或跌落地下；3.使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥的地方防止生锈，长期不用，应擦上黄油或机油；4.游标卡尺液晶屏显示暗淡时，需要及时更换电池。
数显游标卡尺操作规程
数显游标卡尺操作规程
《数显游标卡尺操作规程》
一、安装
1. 将数显游标卡尺放置在平稳的工作台上，确保没有任何杂物阻碍其正常使用。
2. 插入合适的电池，确保电池极性正确。
3. 检查数显游标卡尺的显示屏是否亮起，确认电池已经正常安装。
二、使用
1. 用手轻轻打开数显游标卡尺的测量夹头，将测量物件放置在夹头之间。
2. 轻轻旋转测量部分，使之与测量物件接触。
3. 确保测量物件在夹头之间没有松动，避免对测量结果造成影响。
4. 读取显示屏上的数值，这个数值就是测量物件的尺寸。
三、注意事项
1. 使用前请检查数显游标卡尺的外观是否完好，若有损坏应立即维修或更换。
2. 使用时应轻手轻脚，避免碰撞或摔落导致设备损坏。
3. 定期清洁数显游标卡尺的测量部分，避免因灰尘或杂物影响测量结果。
4. 使用完毕后应关掉数显游标卡尺的电源，避免电池耗尽。
四、停用与维护
1. 若数显游标卡尺需要停用，应将电池取出，存放在阴凉干燥处。
2. 定期对数显游标卡尺进行维护保养，确保其灵敏度和准确度。
3. 避免在高温或潮湿环境下使用数显游标卡尺，避免设备受损。
通过以上操作规程，我们可以正确、有效地操作数显游标卡尺，保证测量的准确性和仪器的长期使用。
数显卡尺操作指引
记录卡尺显示值 关闭电源
仪器保养
文件名称
数显卡尺操作指引
XX有限公司
仪器操作指引
使用部门
受控状态
受控
版次
一、目的： 规范本公司之数显卡尺之正确操作.
A
编制
二、范围: 适用于公司所有数显卡尺之操作.
三、权责: 3.1主管:负责监督本操作方法的执行. 3.2 测试员:严格按照此操作方法作业及仪器保养
四、作业步骤: 4.1 先将卡尺电源(NO/OFF)打开; 4.2 将卡尺推至最前端,按清零键将卡尺归零; 4.3 开始测量将卡尺与被测物平齐; 4.4 记录卡尺显示值,并将卡尺归零; 4.5 用完后关闭卡尺电源. 4.6保持仪器的清洁度.
五、注意事项: 5.1避免与液体接触及不可在高度潮湿的五境下使用卡尺; 5.2避免电磁场发射,不要使卡尺被阳光直射; 5.3勿用尖锐物刻划卡尺表面; 5.4测量时卡要放平,卡尺松紧度要适宜. 5.5每月对测试仪进行清1
核准
打开卡尺电源 将卡尺推至前端
按清零键归零 开始测量
将卡尺与测物件平齐
数显游标卡尺使用说明
右
滑
动
将
13
工
，
件
使
放
1
置
的
于
开
1
口
之
略
间
大
于
被
测
工
件
宽
度
13
向右滑动
1
1
读 数 ： 显 示 屏 的 数 值 即 为 所 测 工 件 宽 度
1
向 左 滑 动 13 ， 直 至 1 夹 紧 工 件 两 端
13
向左滑动
1
5 、 测 量 工 件 内 经
卡 尺 校 零 后 ， 向 右 滑 动 13 ， 使 3 分 开 ， 两 爪 宽 度 略 小 于 工 件 内 径
身
框
盒
盖
12
、
OR
IG
IN 开 关 （ 进 行 原
13 、 拇 指 滚 轮
点
设
定
）
2 、 数 显 游 标 卡 尺 基 本 功 能
a.测量工件宽度
b.测量工件外径
c.测量工件宽度内径
d.测量工件深度
自 动 开 、 关 功 能 ： 如 果 要 显 示 器 显 示 数 值 ， 只 需 拨 动 滑 块 。 在 测 量
3 、 设 定 原 点 （ 校 零 ）
用
右
手
握
住
按
8
11
，
（
大
in
拇
/m
指
m
向
）
左
键
滑
，
动
将
13
显
（
示
拇
屏
指
右
滚
上
轮
角
数显卡尺操作规程
数字显示卡尺操作规程
一、目的
为规范数显卡尺的操作、保证质检员正确使用数显卡尺，确保其测量数据的准确性和一致性。
二、适用范围
用来测量长度、外径、内径、高度（深度）、台阶高度等尺寸。
三、操作程序
1、操作前必须认真阅读《数显式游标卡尺使用说明》。
2、松开卡尺的紧固螺钉，拉开卡尺，用干净的白纸或布条把卡尺测
量面及表面擦拭干净。
3、用手指轻轻推动尺框，使其沿尺子来回移动，手感平稳，不应
有阻滞或松动
4、各个按键要灵活、卡尺框在任意位置时液晶屏显示数值要稳定，清
楚，无闪烁。
5、每次使用前先将测量面擦干净。
按“on/off”键开机，确认显示
屏显示为“0”。
如不为零，则按下“origin”（归零键），使液晶显示屏清零。
6、反复推拉3-5次，每次推紧量爪后显示屏均显示“0”。
7、用50mm的量块对数显卡尺进行校验。
卡尺的测量值应该在50±
0.02mm之间。
量块取用时必须带上手套，且轻拿轻放。
8、根据图纸的技术要求进行测量，读得的数据认真、如实填写在相
关记录表单中。
四、使用注意事项
1、测量产品时,卡尺的测量面不可倾斜，用力要均匀。
2、卡尺的液晶显示处不可碰油、碰水。
3、使用时,必须轻拿轻放,不可掉到地上。
4、使用后及时关闭电源，并擦拭干净，放入专用盒内，置于干燥处。
5、卡尺使用后要定期进行消磁。
6、计量器具检验专用不许外用、外借。
数显卡尺操作指导书
数显卡尺操作指导书
（ISO9001 -2015）
1.0目的
规范本公司游标卡尺的操作要求、操作不当所引起的测量误差及对量具的损坏。
2.0 范围
适用本公司所有量具。
3.0本文 3.1 封面
3.2 操作前准备
3.2.1、将卡尺擦拭干净，并看看卡尺有无损坏（尤其是卡爪部分）。
3.2.2、校验卡尺：用量块进行校验，误差≤0.05。
3.3 简单操作Operation steps.
3.3.1、按下游标卡尺电源开关（ON/OF ），开启游标卡尺。
3.3.2、当相对两卡爪间处于无间隙度状态时，按游标卡尺回零开关（ZERO/ABS ）,将游标卡尺归零，数显区显示为“0.0000”
3.3.3、按in/mm 按键，可完成测量单位英尺→毫米间的转换。
3.3.4、外量爪用来量测材料的外围尺寸，数显区显示的数值即为量测的数值。
注：测量时，一端贴平产品的一端，用手轻轻推动卡尺，身部，使之与产品的另一端相接触，读数。
（不要用很大力卡住产品，
以免影响测量结果，
造成对产品的损坏）
3.3.5、内量爪一般是用来量测凹槽的长，宽等尺寸。
3.3.6、测量深度
4.0 注意事项
4.1 对卡尺要轻拿轻放，以免对量具造成损坏，影响测量精度。
4.2 每次测量以前一定要对卡尺进行校验。
4.3 测量过程中，对同一尺寸要进行不同位置的多次测量。
4.4 测量时一定要保持工件与卡尺的正接触，否则会出现测量误差。
4.5 测量结束，要关闭电源键。
游标卡尺的操作规程
3、用手指轻轻推动游标，使其沿尺子来回移动，手感平稳，不应有阻滞或松动。
4、将被测工件放入游标卡尺量爪的两侧面内，推压副尺框（约30~50g的力）。读取游标上的主尺（刻线间距为1mm）与副尺（刻线间距为0.98mm）上的刻度。
游标卡尺的操作规程游标卡尺操作规程数显游标卡尺操作规程数显卡尺操作规程游标卡尺游标卡尺哪个牌子好游标卡尺的读数方法游标卡尺的使用方法游标卡尺的读数游标卡尺的精度
游标卡尺卡尺。
二、操作：
1、每天使用之前，先要检查游标卡尺的零刻度是否对齐，刻度是否清晰可见。数显卡尺显示度数稳定，无闪烁，可在任意点至零，快速移动尺框回零正确。
a)普通游标；在主尺上度出副尺零线以左的刻度，该刻度为整数部分。在副尺上一定有一条刻度与主尺刻度对齐该刻度就是度数的小数部分。
b)带表卡尺；表内显示的度数就是该测量数据的小数部分。整数部分同上。
c)数显卡尺可以直接从屏幕上读取数值。
d)测量内孔用“内测量抓”度数方法同上。
e)测量工件深度时，将卡尺尾部插入零件内部，旋紧紧固旋钮，然后读出刻度值。
2、测量工件时，卡脚测量面必须与工件的表面平行或垂直，不得歪斜。且用力不能过大，以免卡脚变形或磨损，影响测量精度。
3、读数时，视线要垂直于尺面，否则测量值不准确。
4、测量内径尺寸时，应轻轻摆动，以便找出最大值。
5、游标卡尺用完后，仔细擦净，抹上防护油，平放在合内。以防生锈或弯曲。
编制
日期
校对
日期
标准化
日期
批准
日期
版次
实施日期
5、工件较大时应放在V型铁或平板上测量；
三、校准和鉴定
数显卡尺的使用方法_数显卡尺的使用注意事项
数显卡尺的使用方法_数显卡尺的使用注意事项
一种测量长度、内外径、深度的量具。
数显卡尺具有读数直观、使用方便、功能多样的特点。
数显卡尺的使用方法
（1）测量外尺寸时，应先把量爪张开得比被测尺寸稍大，再把固定测量爪与被测表面靠上，然后慢慢推动尺框，使活动测量爪轻轻地接触被测表面，并稍微游动一下活动测量爪，以便找出小尺寸部位，可获得正确的测量结果。
卡尺的两个测量爪应垂直于被测表面。
同样道理，读数之后要先把活动测量爪移开，再从被测件上取下卡尺;在活动测量爪还没松开之前，不允许猛力拉下卡尺。
（2）测量内孔直径时，应先把测量爪张开的比被测尺寸稍小，再把固定测量爪靠在孔壁上，然后慢慢拉动尺框，使活动测量爪沿着直径方向轻轻接触孔壁，再把测量爪在孔壁上稍微游动一下，以便找出尺寸部位。
注意测量爪应放在孔的直径方向。
（3）测量沟槽宽度时，卡尺的操作方法与测量孔径相似，测量爪的位置也应摆正，要垂直于槽壁。
（4）测量深度时，应使游标卡尺的尺身下端面与被测件的顶面贴合，向下推动深度尺，使之轻轻接触被测底面。
（5）测量孔中心与测平面之间的距离。
（6）测量两孔的中心距。
数显卡尺的使用注意事项
（1）测量力要适当，可使用带有微动装置（同时还能控制测量力）的卡尺
（2）选用测量爪适当的部位，测量时应尽量避免使用刀口形测量面而使用靠近尺身的平测量面。
（3）测量温度要适宜，当卡尺和被测件的温度相同时，测量温度与标准温度的允许偏差可适当放宽。
（4）适当增加测量次数，取平均值。
游标卡尺使用方法
游标卡尺使用方法
游标卡尺是用于测量物体长度、宽度和深度的常用工具。
下面是游标卡尺的使用方法：
1. 打开卡规：将游标卡尺的两只可测量的脚打开，使其与测量物体的长度相匹配。
2. 放置物体：将要测量的物体放在卡规的脚尖之间，确保物体与卡规的接触点准确无误。
3. 读数：通过游标卡尺上的刻度线和刻度尺来读取测量结果。
卡规上的主刻度代表整数单位，而小刻度代表小数或分数单位。
4. 定位：在读数之前，确保游标卡尺的零位准确无误。
即使轻微的偏移也可能导致不准确的测量结果。
5. 游标：观察游标卡尺上移动的游标位置，它指示出测量物体的长度。
通常有两个游标，一个在主尺度上，另一个在游标尺度上。
6. 闭合卡规：完成测量后，关闭卡规的脚尖，以便更好地存放和保护卡规。
需要注意的是，游标卡尺的使用方法可能会因不同的品牌和型号而有所不同。
在进行测量之前，最好先阅读和理解卡规的使用说明书，以确保正确的操作并获得准确的测量结果。
数显游标卡尺使用作业指导书
XX XX PRECISE MOULD Co., LTDXX XX 精密模具有限公司PROCEDURE DOCUMENT程序文件文件名称：游标卡尺作业指导书文件编号： WI-QA-007 版本号: A0 编制：日期：审核：日期：批准：日期：发布：日期：会签：1.目的为规范游标卡尺操作/保养作业,便于操作人员正确迅速方便地使用该量具,减少测量误差。
2.范围使用于本厂游标卡尺之操作 3 具体内容3.1 数显卡尺各部件的名称与作用： 1 122221内爪（测量内尺寸）; 2外爪（测量外尺寸）; 3高度差测定面（测量有台阶状的尺寸）; 4深度尺（测量深度尺寸）; 5滑尺（沿主尺滑动的装置）; 6 主尺（读取所测值的整数部份）; 7.滑尺固定螺钉（固定滑尺）; 8. LCD 显示窗（直接在LCD 窗口读取所测值）;9. 电池盖 （保护电池，防止漏电）; 10. ON/OFF （ 开关键）1234689131051112711. ORIGIN(原点)设定：装上电池/打开电源后，在外测量面闭合的状态下，请按ORIGIN键，此时显示0.00mm时ORIGIN（原点）已被设定好。
12.MM/INCH （公英制转换） 13.ZERO/ABS (清零/绝对值测定)3.2.数显卡尺的操作步骤：3.2.1.使用卡尺前，先用干净的小纸片或碎布对测量面进行清洁。
3.2.2使用时将量测面合起来，当外爪靠拢时按“ZERO”归零。
3.2.3.尽量将被测物体夹在靠近主尺的根部，使整个测定面紧挨着被测物体；测定内侧时,求其最大测定值，测定槽宽时,求其最小测定值，测定深度时,对着测定面将测深尺设为直角，测高度差时测定面要紧挨着被测物体。
3.3.卡尺的保养注意事：3.3.1多次多点测量时,应定时对“零”位确认。
3.3.2每天使用后,用渗有防锈油的无尘布清洁卡尺各部位。
注：特别是测量面要加适量的防锈油。
3.3.3保管时两卡爪要保留1mm的间距,防止热胀冷缩对测量爪的损伤。
数显游标卡尺的使用方法
数显游标卡尺的使用方法
数显游标卡尺是一种用于测量物体尺寸的工具，具有数字显示屏可以直观地显示测量结果。
使用数显游标卡尺的方法如下：
1. 打开数显游标卡尺的开关，确保屏幕上显示的数值为“0”。
2. 将数显游标卡尺的测头放置在待测量物体的起始位置上，并保持垂直于物体表面。
3. 将游标卡尺的两侧滑动尺片轻轻向内推，让它们夹紧物体。
4. 等待数显游标卡尺屏幕上的数值稳定后，记录下测量结果。
5. 如果需要进行二次测量或测量其他尺寸，重复上述步骤。
需要注意的是，使用数显游标卡尺时要确保测头及滑动尺片与物体表面接触平稳，避免对物体造成损坏。
同时，需要小心操作，避免发生误差。
电子数显游标卡尺使用及测量方法
电子数显游标卡尺使用及测量方法嘿，朋友们！今天咱们来聊聊电子数显游标卡尺这个神奇的小工具。
我记得有一次，我在一个小工厂里帮忙，那时候正赶上一批零件需要精确测量。
我看到师傅拿着一个小巧的东西，在零件上这儿量量，那儿测测，动作特别熟练。
我好奇地凑过去一看，哟，原来是电子数显游标卡尺！电子数显游标卡尺的样子有点特别，它就像一把精致的小尺子，但是可比普通尺子厉害多啦！它主要由尺身、内测量爪、外测量爪、深度尺和显示屏等部分组成。
咱们先说怎么拿这玩意儿。
就像拿笔一样，用大拇指和食指轻轻捏住，可别太用力，不然会影响测量的准确性。
接下来就是测量长度啦。
如果要测一个小圆柱的外径，那就把外测量爪卡在圆柱的两侧，让测量爪紧紧贴住圆柱，注意要保持卡尺与圆柱垂直哦。
这时候，眼睛瞅瞅显示屏，上面显示的数字就是测量的结果啦。
测量内径的时候呢，就用内测量爪，方法差不多，也是要贴紧被测物体的内壁。
再说说测深度。
把深度尺伸进孔里，直到碰到底部，这时候显示屏上的数字就是深度啦。
在使用电子数显游标卡尺的时候，还有一些要注意的地方。
比如说，测量前要检查卡尺是不是干净，有没有杂物影响测量。
还有，测量的时候动作要轻，别碰来碰去的。
有一次，我自己试着测量一个零件，心里特别紧张，手还有点抖。
结果测量出来的数据不太准，师傅笑着跟我说：“别着急，稳着点，这卡尺就像你的好朋友，你得和它好好配合。
”听了师傅的话，我深吸一口气，重新认真测量，这次就准多啦！测量完了，可别忘了把卡尺擦干净，放回原来的地方。
总之，电子数显游标卡尺是个测量的好帮手，只要咱们掌握了正确的使用方法，就能让它发挥大作用。
无论是在工厂里，还是在实验室，或者是咱们自己搞点小制作，它都能帮咱们把尺寸量得准准的！希望大家都能熟练使用电子数显游标卡尺，让咱们的测量工作变得轻松又准确！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXX 有 限 公 司
作 业 文 件 文件编号
WI-S5-03-01-09 标题： 数显游标卡尺操作方法
版 本 号
A.0 页 数 1/1 1. 目的
为数显游标卡尺操作方法作详细说明，以保证能正确使用该量具。
2. 定义
无
3. 操作方法
1. 准备工作
（1） 擦干尺身保护膜表面，清洁各测量面。
（2） 松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常。
2. 测量
（1） 按开启键/关闭键（ON/OFF ），打开电源。
（2） 按测量单位键（mm ），选择所需要单位制。
（3） 移动尺框，使两外测量面手感接触后按置零键（ZERO ）置零，即可进行正常测量。
（4） 测试完毕后，按关闭键（OFF ），或尺框不移动，272秒后自动关闭电源。
4. 注意事项
4.1 开始使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面。
4.2 在卡尺的任何部位不能施加电压，也不要用电笔刻字，以免损坏电子元件。
4.3 不使用时断开电源，或取出电池。
5. 相关记录
《成品检验原始记录》
编制 审核 批准 日期 紧固螺丝 测量单位键（mm ） 显示屏开启键/关闭键（ON/OFF ）
置零键 尺框。
