超声检测工艺卡
复材超声检测工艺卡
复材超声检测工艺卡复合材料是一种由多种不同材料组合而成的材料，具有轻量化、高强度、耐腐蚀、耐高温等优点，因此广泛应用于航空航天、汽车、建筑等领域。
然而，由于复合材料的特殊性质和复杂结构，其内部缺陷的检测成为一个重要的问题。
为了确保复合材料的质量和可靠性，复材超声检测工艺卡被广泛应用于复合材料制造过程中，以准确、高效地检测出缺陷。
复材超声检测工艺卡是一种用于指导复合材料超声检测的工具，它结合了超声检测的理论和实践，为复合材料超声检测操作员提供了详细的步骤和指导。
通过复材超声检测工艺卡，操作员可以了解具体的超声检测方法和参数，以及如何根据不同的应用场景和材料特性来选择合适的工艺。
在复材超声检测工艺卡中，通常包含以下内容：1. 超声检测原理：介绍超声检测的基本原理，包括超声波的传播以及与材料中缺陷的相互作用。
通过理解超声波在复合材料中的传播规律，可以更好地理解检测结果和缺陷的特征。
2. 超声检测设备和传感器：介绍超声检测的主要设备和传感器，包括超声波发射器和接收器、探头以及数据采集系统。
通过了解不同设备的特点和性能，可以选择合适的设备和传感器进行检测。
3. 超声检测方法和参数：详细介绍超声检测的方法和参数，包括脉冲回波超声检测和全场扫查超声检测。
还需要了解如何根据不同的复合材料结构和缺陷类型来选择合适的检测方法和参数。
4. 超声检测标准和规范：介绍复合材料超声检测的相关标准和规范，如ASTM、ISO等。
了解这些标准和规范可以帮助操作员更好地理解复合材料超声检测的要求和限制，以及相应的数据分析和评估方法。
5. 缺陷识别与评估：介绍如何通过超声检测来识别不同类型的缺陷，如气孔、夹杂、裂纹等，并对其进行评估。
通过学习实际案例和经验总结，可以提高对复合材料缺陷的识别和评估能力。
复材超声检测工艺卡的实际应用效果可以从以下几个方面进行评估和分析：1. 检测效率：复材超声检测工艺卡能够提供详细的操作步骤和指导，使得操作员能够快速准确地进行超声检测。
特种设备超声波检测通用工艺规程和工艺卡
第十章特种设备超声波检测通用工艺规程和工艺卡检测单位为了正确完成特种设备检测工作，由有关技术负责人根据国家相关法规、安全技术规范、产品标准、无损检测标准、设计文件以及委托单位的检验要求，结合检测机构特点和检测能力编制用于指导检测作业的书面技术文件，该文件即为检测工艺规程。
检测工艺规程分为通用工艺规程和工艺卡。
10.1通用工艺规程通用工艺规程是检测单位根据委托书的要求结合某类被检工件的结构特点及有关法规、标准编制的通用书面文件。
工艺规程内容多为一些原则性的条款，检测对象可以是具体的某一工件，也可以是某类工件。
应由Ⅲ级人员负责编写。
通用工艺规程一般以文字说明为主，应具有一定的覆盖性和通用性。
1.超声波探伤通用工艺规程至少应包括以下内容：（1）规程适应范围：规程所适用的检测对象的类别、类型。
（2）执行的法规、标准：规程引用及须执行的法规标准；（3）对检测人员的要求：资格。
（4）检测设备器材和材料：探伤仪器规格型号名称、主要性能指标；探头类型频率、晶片尺寸K值选择、标准试块及对比试块的型号名称；耦合剂名称等。
（5）被检工件：名称、类别、材质、形状、几何尺寸、焊接方式、坡口类型、热处理状况、表面状况等。
（6）检测表面制备：对被检工件表面的要求及处理方法；（7）检测时机：检测时，检测对象所处工序或阶段（如焊完24小时后等）；（8）检测技术：检测方法、探测方向、扫查方式、检测部位、检测范围、抽检率、仪器时基线和灵敏度调整曲面工件定位修正等。
（9）检测结果的评定和质量等级：缺陷的检测、评定、记录。
合格级别，返修要求。
（10）检测记录、报告和资料存档；（11）编制、审核和批准人、日期。
10.2工艺卡工艺卡是指导操作人员对具体工件进行检测的指导性文件，一般用表卡形式。
工艺卡应由Ⅱ级人员根据通用工艺规程或在Ⅲ级人员指导下编写。
不同的工件有不同的工艺卡，要求做到一物一卡，对号入座，探伤人员根据探伤工艺卡所规定的内容实施探伤。
无损检测超声波探伤第10章 规程和工艺
仪 器 型 号 CTS-22
探 头 型 号 2.5P20×20K1
试块种类
CSK-ⅡA-2,标准图N1,对 比试块
表测面及宽度 焊缝双面双侧，72 参 考 反 射 体 φ2×60mm
表 面 补 偿 3dB
扫 描 线 调 节 深度1：1
验 收 级 别 Ⅰ级
检 测 波 型 纵波
2.5P13×13K1
试 块
V型槽试块
2.5P13×13K2，耦合剂为 CMC。请编制工艺卡。
从锻件外圆面将探头对准内圆面的V型槽，调整增益，使最大返射 距离波幅曲 高度为满屏80%，以其为基准灵敏度移动探头测定外圆面V型槽，
线制作方法 绘出距离波幅曲线。内圆面检测时基准灵敏度也按上述方法确定，
但探头斜楔应与内圆曲率一致。
第十章 通用工艺规程和工艺卡
工艺是对各种原材料、半成品进行增值加工或处理，最终使之成为成品方 法与过程。
制定工艺的原则是：技术上的先进和经济上的合理。由于不同的设备和能 力、精度以及工人熟练程度等因素都大不相同，所以对于同一种产品而言，工 艺可能是不同的；甚至不同的时期做的工艺也可能不同。可见，就某一产品而 言，工艺并不是唯一的，而且没有好坏之分。这种不确定性和不唯一性，和现 代工业的其他元素有较大的不同，反而类似艺术。所以，有人将工艺解释为 “做工的艺术”。
工位/工序的工艺卡片，具体到每一个环节，通常为操作者使用， 同时要写明本工位（或工序）名称，前工位（或工序）名称，后工位 （或工序）名称，用什么材料，用什么工具，操作中要注意哪些事项， 执行要达到什么标准，更多的主要内容是操作步骤顺序和方法。
NB/T47013标准对无损检测工艺规程的要求 无损检测工艺规程包括：通用工艺规程和工艺卡。 无损检测通用工艺规程应根据相关法规、产品标准、有关的技术文件和 NB/T47013标准的要求，并针对检测机构的特点和检测能力进行编制。 无损检测通用工艺规程应涵盖本单位（制造、安装或检测单位）产品的检测 范围。
超声波探伤工艺卡编写
直探头规格 缺陷记录
标准 5.1.4.4 a) 标准 5.1.4.4 c)
编制
UTⅡ级 ×××
UTⅢ 或责任工程师 ×××
批准
技术负责人
超声波探伤工艺
超声波检测工艺卡
令 号 规 格 材 质 PD2005-07 φ600×100×1200 mm SA508-Ⅲ 标准 4.2.4 Ⅱ CTS-22 试块法：标准4.2.3.1 底波计算法：标准4.2.6.1 标准4.2.2 标准4.2.5.1及图7a 试件名称 厚 度 检测时机
筒形锻件
缺陷记录及备注： 缺陷记录：标准附录C.5 备注：有特殊要求，如标准附录C.4.1.2
编制
UTⅡ级 ×××
审核
UTⅢ 或责任工程师 ×××
日期
×年×月×日
超声波探伤工艺
一台现场组焊的低温液化气球罐，材质为CF钢。规格为 φ6300×42mm。设计要求对其主体对接焊缝按JB/T47302005标准C级检测，填写下表检测工艺。
工件名称 材 质
球
罐
规
格
φ6300×42 对接焊缝
mm
CF钢
标准GB50094-98《球形储罐施工及验 收规范》 5.3.8
探伤部位 检测比例
探伤方法标准 试 块
检测时机
检测技术等级 仪器型号 探头K值 斜 探 头 检 测 表面准备 表面补偿 检测区宽度 扫查灵敏度
标准GB50094-98《球形储罐施工 及验收规范》5.特种设备安全监督检验研究院 常州分院 包增成 二○一○年四月 连云港 ·远洋宾馆
超声波探伤工艺
超声波探伤工艺
1. 检验规程：是检验单位根据委托书的要求结合工 件特点及有关法规、标准等编制的。多为一些原则 性的条款，不需要具体数据。检验对象可以是某一 个工件或某类容器焊缝，以文字说明为主。

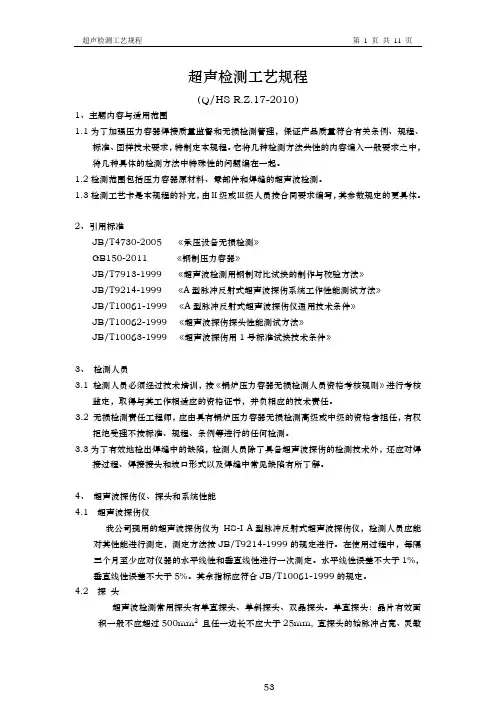

超声检测工艺规程
超声检测工艺规程（Q/HS R.Z.17-2010）1、主题内容与适用范围1.1为了加强压力容器焊接质量监督和无损检测管理，保证产品质量符合有关条例、规程、标准、图样技术要求，特制定本规程。
它将几种检测方法共性的内容编入一般要求之中，将几种具体的检测方法中特殊性的问题编在一起。
1.2检测范围包括压力容器原材料、零部件和焊缝的超声波检测。
1.3检测工艺卡是本规程的补充，由Ⅱ级或Ⅲ级人员按合同要求编写，其参数规定的更具体。
2、引用标准JB/T4730-2005 《承压设备无损检测》GB150-2011 《钢制压力容器》JB/T7913-1999 《超声波检测用钢制对比试块的制作与校验方法》JB/T9214-1999 《A型脉冲反射式超声波探伤系统工作性能测试方法》JB/T10061-1999 《A型脉冲反射式超声波探伤仪通用技术条件》JB/T10062-1999 《超声波探伤探头性能测试方法》JB/T10063-1999 《超声波探伤用1号标准试块技术条件》3、检测人员3.1 检测人员必须经过技术培训，按《锅炉压力容器无损检测人员资格考核规则》进行考核监定，取得与其工作相适应的资格证书，并负相应的技术责任。
3.2 无损检测责任工程师，应由具有锅炉压力容器无损检测高级或中级的资格者担任，有权拒绝受理不按标准、规程、条例等进行的任何检测。
3.3为了有效地检出焊缝中的缺陷，检测人员除了具备超声波探伤的检测技术外，还应对焊接过程、焊接接头和坡口形式以及焊缝中常见缺陷有所了解。
4、超声波探伤仪、探头和系统性能4.1 超声波探伤仪我公司现用的超声波探伤仪为HS-I A型脉冲反射式超声波探伤仪，检测人员应能对其性能进行测定，测定方法按JB/T9214-1999的规定进行。
在使用过程中，每隔三个月至少应对仪器的水平线性和垂直线性进行一次测定。
水平线性误差不大于1%，垂直线性误差不大于5%。
其余指标应符合JB/T10061-1999的规定。
超声波探伤工艺规程的编制
2. 3.
• 工艺卡应包括的内容：
1. 工艺卡编号
2. 产品部分：产品名称、编号、制造和安装单位、检件编号、 规格、材质、表面状态和热处理状态等。 3.检测设备与器材 4检测部位示意图 7. 编制人（级别）和审核人（级别） 8. 制定日期
工艺卡编制审核 工艺卡由编制、审核二级人员签字 • 在通用工艺规程覆盖的范围的工艺卡由Ⅱ级人员编制，Ⅲ 级人员审核。 • 超出通用工艺规程覆盖的范围的工艺卡由Ⅲ级人员编制和 审核。
工艺卡内容的填写：
工艺卡内容的填写：
工艺卡内容的填写：
一、无损检测通用工艺规程
• 工艺规程的编制、审核和批准 工艺规程应有编制、审核和批准人员三级签字。 编制人员：本单位无损检测最高技术等级人员。现行法规 和技术规范均规定：通用工艺规程必须由该专 业Ⅲ级人员编制。（考规第二十五条） 审核人员：UT专业责任工程师。 批准人员：一般为企业或单位的技术负责人。
4. 检测设备和材料 1） 超声波仪器：明确仪器型号，性能指标要求 2）探头：明确频率、晶片、探头型式、K值波束特性等要求，并规定 测试方法。 3）试块：标明引用的标准试块，及自制的专用试块要求，如材质、 表面粗糙度、反射类型尺寸位置、试块尺寸等。 4）耦合剂：根据实际情况区选择。 5. 检测表面准备：对检测面选择，探头移动距离，表面粗糙度，耦合 补偿方法（曲面补偿，粗糙度补偿，材质补偿，底面反射补偿等）， 作出规定。 6. 检测时机：明确在何时检测，如对焊缝：在焊后多少小时可检测 （防止延迟裂纹漏检），是否要余高磨平检测？
7. 检测技术与检测工艺 包括扫查方式、探头移动速度、声速覆盖范围、距离-波幅曲线的绘 制、检测灵敏度的确定（包括扫查灵敏度、评定灵敏度和判废灵敏 度）和缺陷位置的确定方法等 8. 检测结果的评定和质量等级分类：测定当量，指示长度，指示面积， 缺陷尺寸（包括测定缺陷长度、高度、宽度）的测量方法， 及对缺 陷的评定方法。 9. 记录、报告和资料的存档：对探伤记录、探伤报告、存档资料等提 出要求，并符合有关法规要求。如压力容器产品应符合《压力容器 安全技术监察规程》要求。 10. 编制、审核和批准人、制定日期
超声检测工艺题解析
一、工艺题1、对一在制高压容器机加工锻造封头进行超声波检测，具体尺寸见下图，锻件材料牌号：20MnMo；超声波检测及验收标准执行JB/T4730.3-2005《承压设备无损检测第3部分：超声检测》；锻件合格等级按Ⅱ级验收。
2、有一块16MnR钢板规格为4200×2700×90mm，用于制作压力容器筒节，下料尺寸为4000×2700mm，要求进行纵波和横波超声波检测，检测标准为JB/T4730.3-2005《承压设备无损检测第3部分：超声检测》，Ⅱ级合格。
现有设备如下：(1)、仪器设备：CTS-22型(2)、探头：2.5P12Z 2.5P20Z 2.5P30Z 5.0P12Z 5.0P20Z 5.0P30Z2.5P14×14K1 2.5P20×20K1 2.5P25×25K1 5.0P14×14K15.0P20×20K1 5.0P25×25K1(3)、试块：CBⅡ-1 CBⅡ-2 CBⅡ-3 CBⅡ-4 CBⅡ-5 CBⅡ-6 CB I(4)、耦合剂：水、化学浆糊、机油请对下列工艺卡进行审核，发现错误的地方请予以纠正并把正确的结果写在相对应的“订正”空格里。
超声检测工艺卡3、某电站锅炉低再出口集箱，其规格为D0508×25mm，材料牌号为10CrMo910。
集箱管子与端盖对接环缝如下图所示，焊接剖口为单面V型，焊接方法为手工电弧焊打底，埋弧自动焊盖面，请按JB/T4730.3-2005《承压设备无损检测第3部分：超声检测》标准C级检测Ⅰ级合格的要求，编制该对接环缝的超声检测工艺卡，并在图上相应部位标注探头位置。
试块与工件表面耦合损失差为4dB。
检测位置探头的摆放：（1）直射波法：K1探头单面双侧；K2探头A面、B面扫查不全。
（2）一次反射波法：A面K1、K2探头；B面K1探头扫查不全，不能采用K2探头。
超声检测工艺卡
超声检测工艺卡一台现场组焊反应器，材质为16MnR，壁厚42mm。
现要求对其主体对接环焊缝进行100%超声波检测（检测技术等级为C级），请按JB/T4730-2005填写下表检测工艺超声波探伤工艺卡注：编制等栏填写资格证书级别或职务，不要写名字。
超声波探伤工艺卡四．工艺题（填写工艺卡并回答问题，共30分）1、表1为某高压气体贮罐超声波检测工艺卡，请将工艺卡中的空白项填写完毕。
（15分，每空1分）2、根据JB/T4730-2005标准规定，超声波检测时，在哪些情况下需要对仪器和探头系统进行重新核查？（5分）答：（1）校准后的探头、耦合剂和仪器调节旋钮发生改变时；（2）检测人员怀疑扫描量程或扫查灵敏度有变化时；（3）连续工作4h以上时；（4）工作结束时。
3．根据JB/T4730-2005标准规定，该工件的纵、环焊缝是否需要作横向检测，如何进行横向检测？（5分）答:应进行斜平行扫查,并把各线的灵敏度均调高6dB.4、如果在该容器超声波检测中发现有裂纹存在，应如何处理？（5分）答：（1）首先应将裂纹打磨至肉眼不可见，必要时可进行表面检测，以确认裂纹消除干净；（2）返修后应采用同样的工艺进行超声检测，以确认是否产生新的超标缺陷；（3）根据相关规程（《容规》、《检规》）应确定是否需要进行扩探。
注：编制等栏填写资格证书级别或职务，不要写名字。
3.2.2.1 探伤仪采用A型脉冲反射式超声波探伤仪，其工作频率范围为0.5MHz～10MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。
探伤仪应具有80dB以上的连续可调衰减器，步进级每档不大于2dB，其精度为任意相邻12dB误差在±1dB以内，最大累计误差不超过1dB。
水平线性误差不大于1%，垂直线性误差不大于5%。
其余指标应符合JB/T10061的规定。
3.2.2.2 探头3.2.2.2.1 晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm。
超声波检测工艺卡
江苏淮阴船用机械有限公司
超声波检测工艺卡（焊缝）
产品名称50KN*12m液
压回转起重机
工件名称吊臂工件图号242HCJ-P5012
-6-0
工件材质D36 材质规格T=10 坡口形式V
焊接方法二氧化碳气体
保护焊
表面状态光洁表面补偿4dB
仪器型号HS-600e 探头型号5P8×12试块型号CSK-ⅠA 基准波高80% 探头角度60°和70°耦合剂浆糊
检验标准JB4730-2005 验收等级Ⅱ级探测面单面双侧检测比例100% 检测时机24~48h 扫查方式全声程检测灵敏度测长线φ dB，定量线φ dB, 判废线φ dB 扫描线比例深度：1:1 水平：1:1
检测方法示意图：
按JB4730-2005标准，做好缺陷的位置、长度、波幅，并评出级别结论。
编制：刘立东日期：2010-04-24 审核：日期：。
超声检测工艺卡(标准版)
编制人（资格）： 年 月 日
审核人（资格）： 年 月 日
器
材
及
参
数
仪器型号
检 测 方 法
□纵波检测 □横波检测
探头型号
评定灵敏度
dB
试块型号
扫 查 方 式
耦合剂
□水 □机油 □甘油 □工业浆糊
表 面 补 偿
dB扫描调节检 测源自面□单面双侧 □双面单侧□双面双侧 □
扫查速度
mm/s
覆 盖 面 积
%
技术要求
检 测 标 准
检 测 比 例
%
合 格 级 别
级
检测工艺编号
超 声 检 测 工 艺 卡
产 品 名 称
产品（制造）编号
工
件
部 件 名 称
板 厚
mm
部 件 编 号
规 格
mm
检 测 项 目
□焊缝 □板材 □锻件 □
材 料 牌 号
检 测 阶 段
□焊后 □返修后 □机加工后 □轧制后 □热处理后 □
表 面 状 态
焊 接 方 法
□手工焊□自动焊□氩弧焊
检 测 区 域
坡 口 型 式
最新超声检测工艺卡精品版
2020年超声检测工艺卡精品版超声检测工艺卡工艺卡编号：一台现场组焊反应器，材质为16MnR，壁厚42mm。
现要求对其主体对接环焊缝进行100%超声波检测（检测技术等级为C级），请按JB/T4730-2005填写下表检测工艺超声波探伤工艺卡注：编制等栏填写资格证书级别或职务，不要写名字。
超声波探伤工艺卡四．工艺题（填写工艺卡并回答问题，共30分）1、表1为某高压气体贮罐超声波检测工艺卡，请将工艺卡中的空白项填写完毕。
（15分，每空1分）表1 超声波检测工艺卡2、根据JB/T4730-2005标准规定，超声波检测时，在哪些情况下需要对仪器和探头系统进行重新核查？（5分）答：（1）校准后的探头、耦合剂和仪器调节旋钮发生改变时；（2）检测人员怀疑扫描量程或扫查灵敏度有变化时；（3）连续工作4h以上时；（4）工作结束时。
3．根据JB/T4730-2005标准规定，该工件的纵、环焊缝是否需要作横向检测，如何进行横向检测？（5分）答:应进行斜平行扫查,并把各线的灵敏度均调高6dB.4、如果在该容器超声波检测中发现有裂纹存在，应如何处理？（5分）答：（1）首先应将裂纹打磨至肉眼不可见，必要时可进行表面检测，以确认裂纹消除干净；（2）返修后应采用同样的工艺进行超声检测，以确认是否产生新的超标缺陷；（3）根据相关规程（《容规》、《检规》）应确定是否需要进行扩探。
注：编制等栏填写资格证书级别或职务，不要写名字。
3.2.2.1 探伤仪采用A型脉冲反射式超声波探伤仪，其工作频率范围为0.5MHz～10MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。
探伤仪应具有80dB以上的连续可调衰减器，步进级每档不大于2dB，其精度为任意相邻12dB误差在±1dB以内，最大累计误差不超过1dB。
水平线性误差不大于1%，垂直线性误差不大于5%。
其余指标应符合JB/T10061的规定。
3.2.2.2 探头3.2.2.2.1 晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm。
超声波检测工艺规程及检测工艺卡
超声波检测工艺规程及检测工艺卡1.1人员资格1.1.1检测人员都必须经过技术培训，并按照原劳动部文件“锅炉压力容器无损检测人员资格考核规则”进行考核鉴定,还应持有经业主认定的专业培训合格的岗位证。
1.1.2检测人员较正视力不得低于1.0。
1.2仪器、探头、试块和耦合剂1.2.1超声波探伤仪a 使用PXUT-350A型脉冲反射式数字超声波探伤仪，其工作频率为4-5MHZ，仪器荧光屏满刻度的80%范围内呈线性显示。
探伤仪有80dB以上的连续可调衰减器，步进级每档不大于2dB。
水平线性误差不大于1%，垂直线性不大于5%，其余指标符合ZBY230《A型脉冲反射式超声波探伤仪通用技术条件》规定。
b超声波探伤仪能储存100幅以上图形，且能清晰打印出探伤发现的缺陷波形图。
1.2.2探头选用频率为2.5MHz和5MHz两种单斜探头，晶片有效面积不大于500mm2，且任意一边长不大于25mm，单斜探头声束轴线水平偏离角不应大于2°，前沿距离不应大于10 mm，且探头的接触面应与管壁对中，吻合良好，主声束垂直方向不应有明显双峰。
按照管道实际壁厚选择探头K值。
1.2.3试块选用SGB-5、6标准试块和SRB未焊透对比试块。
1.2.4耦合剂使用化学浆糊耦合剂，均匀涂布在焊缝两侧探头移动区，保证良好的透声性能。
1.3检测方法1.3.1距离-波幅曲线：用SGB—5试块测绘距离—波幅曲线，评定线，定量线和判废线满足下表：1.3.2检测灵敏度：不低于评定线灵敏度，扫查灵敏度在基准灵敏度的基础上提高4dB。
1.3.3探伤表面探头移动区应平滑，无飞溅、锈蚀、油垢及其它污物，以保证良好的声学接触。
如需检验横向缺陷，应将焊缝磨平。
探头移动区：T=5～30时，P≥nKT+50P--探头移动区mm；T—单壁厚度mm；K为探头K值； n--反射次数1.3.4探测方式和扫查方式a探测方式以一种K值探头用一、二次波在焊缝单面双侧进行探测。
无损检测超声波工艺卡
卡号:UT- -
产品名称
产品编号
厚度
焊缝编号
工
件
材 质
板 厚
表面状态
焊接方法
焊缝宽度
接头坡口
器
材
仪器型号
垂直线性
水平线性
探测频率
晶片尺寸
探头K值
标准试块
标准试块
耦合剂
检
验
要
求
焊缝总长
探伤总长
探伤总比例
环缝长度
探伤长度
探伤例
纵缝长度
探伤长度
探伤比例
验收标准
环缝合格级别
纵缝合格级别
检测灵敏度
一次反射法探测
移动区:≥ mm
粗探伤灵敏度: 精探伤灵敏度:
横向裂纹探测
扫查范围:
扫查灵敏度:
编制人及资格
审核人及资格
日 期
日 期
测长线φ dB.定量线φ dB.判废线φ dB.
探
伤
操
作
仪器性能校验
探头性能校验
扫描线比例
基准波高
探测面选择
探测面宽度
表面材质补偿
粗探伤灵敏度
精探伤灵敏度
距离
波幅 实测值
孔深(距离)mm
波幅 dB
距离------波幅曲线图
探测部位示意图
探
伤
方
法
直射法探测
移动区:≥ mm
粗探伤灵敏度: 精探伤灵敏度:
超声检测通用工艺规程
超声检测通用工艺规程3.1 适用范围本规程适用于采用A型脉冲反射式超声波探伤仪，对金属原材料、零部件和焊接接头进行超声波检测。
3.2 检测时机3.2.1有延迟裂纹倾向的材料其焊接接头应在焊接完成24小时后才能进行检测。
3.2.2 锻件检测原则上应在热处理后，槽孔、台阶加工前进行。
表面粗糙度Ra≤6.3μm。
3.3 工件要求3.3.1 焊接接头探头移动区应由送检单位清除焊接飞溅、铁屑、油垢及其它杂质，对咬边、较大的隆起和凹陷等应作适当的修磨至圆滑过渡。
3.3.2 原材料及零件部、锻件应由送检单位打磨清除铁屑、锈蚀、油垢等其它杂质。
检测表面应平整光滑、便于探头自由扫查，表面粗糙度Ra应为6.3μm。
3.4探伤仪、探头和系统性能3.4.1 探伤仪采用A型脉冲反射式超声波探伤仪，其工作频率范围为1～5MHz，仪器至少在荧光屏满刻度的80%范围内呈线性显示。
探伤仪具有80dB以上的连续可调的衰减器，步进级每档不大于2dB，其精度为任意相邻12dB误差在±1dB以内，最大累计误差不超过1dB。
水平线性误差不大于1%，垂直线性误差不大于5%。
3.4.2 探头a. 超声检测常用单直探头、单斜探头、双晶探头和聚焦探头等。
b. 晶片有效面积一般不应大于500mm2，且任一边长不应大于25mm。
c. 单斜探头声束轴线水平偏离角不应大于2°，主声束垂直方向不应有明显的双峰。
d. 双晶直探头性能应符合JB/T4730.3-2005附录A的要求。
3.4.3 超声探伤仪和探头的系统性能。
a. 在达到所探工件的最大检测声程时，其有效灵敏度余量应不小于10dB。
b. 仪器和直探头组合的始脉冲宽度：对于频率为5MHz的探头，宽度不大于10mm；对于频率为2.5MHz的探头，宽度不大于15mm。
c. 直探头的远场分辨力应不小于30dB，斜探头的远场分辨力应不小于6dB。
d. 仪器和探头的系统性能应按JB/T9214和JB/T10062的规定进行测试。
无损检测相关表格编号命名规则
无损检测相关表格编号命名规则1. 一级编码：无损检测表格编号开头为：JNGB2100-2. 二级编码：检测类别以相应检测方法英文大写开头字母：超声检测：JNGB2100-UT-射线检测：JNGB2100-RT-渗透检测：JNGB2100-PT-目视检测：JNGB2100-VT-3. 三级编码：以相应表格内容的中文开头字母为三级编码，如：工艺卡——G，报告——B，记录——J，同类型的在其后加上流水号，编写如下：超声检测工艺卡：JNGB2100-UT-G-超声检测报告：JNGB2100-UT-B-焊缝射线检测工艺卡：JNGB2100-RT-G-焊缝射线检测报告：JNGB2100-RT-B-焊缝射线检测底片评定报告：JNGB2100-RT-P-焊缝返修通知单：JNGB2100-RT-FX-渗透检测工艺卡：JNGB2100-PT-G-渗透检测报告：JNGB2100-PT-B-目视检测记录表：JNGB2100-VT-J-目视检测报告：JNGB2100-VT-B-仪器水平线性记录表：JNGB2100-SP-J-仪器垂直线性记录表：JNGB2100-CZ-J-水浸超声检测报告：JNGB2100-SJ-B-水浸超声检测记录表：JNGB2100-SJ-J-4. 四级编码：FEEDER项目中被检工件的工艺卡、报告、记录表以其对应的图号的最后4作为四级编码。
如：超声检测工艺卡：JNGB2100-UT-G-TF_1_4_006M其他非产品的检测记录表的四级编码编写规则如下：XX（年份）-XX（月份）-流水号其他项目的四级编码以其图纸号能辨别的唯一代号另行编制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪器型号
HS610E
仪器编号
YDUT-035
探头种类
斜探头
探头型号
5P7X9K2.5
探头前沿
7.5
实测K值
2.5
标准试块
CSK-IAmA
对比试块
/
表面补偿
4dB
耦合齐U
机油
检测方法
直射法一次反射法
扫查方式
锯形
扫查速度
<150mm/s
打磨宽度
100mm
扫查灵敏度
①1x6-12dB
评定线
①1x6-12dB
探头种类
斜探头
探头型号
5P7X9K2.5
探头前沿
7.5
实测K值
2.5
标准试块
CSK-IAmA
对比试块
/
表面补偿
4dB
耦合齐U
机油
检测方法
直射法一次反射法
扫查方式
锯形
扫查速度
<150mm/s
打磨宽度
100mm
扫查灵敏度
①1x6-12dB
评定线
①1x6-12dB
定量线
①1X6-6dB
判废线
①1x6+2dB
定量线
①1X6-6dB
判废线
①1x6+2dB
扫查方式
及说明
1.锯齿形+斜平行扫查，探头的每次扫查覆盖率应大于探头直径的10%
2.缺陷定位、定量时，采用前后、左右、转角、环绕等基本扫查方式
示意图
编制（资格）
日期
年 月曰
审核（资格）
日期
年 月曰
工程名称
抚顺石化热电厂“以大代小”扩能改造工程
工艺卡编号
UTGY-02
4dB
耦合齐U
机油
检测方法
直射法一次反射法
扫查方式
锯形
扫查速度
<150mm/s
打磨宽度
200mm
扫查灵敏度
①3X40—16dB
评定线
①3x40-16dB
定量线
①3X40—10dB
判废线
①3x40—4dB
扫查方式
及说明
1.锯齿形+斜平行扫查，探头的每次扫查覆盖率应大于探头直径的10%
2.缺陷定位、定量时，采用前后、左右、转角、环绕等基本扫查方式
外表面
表面状态
打磨良好
技术等级
B
检测比例
100%
检测标准
DL/T820-2002
合格级别
I
检测部位
角焊缝口环缝■纵缝□母材□其 它口
检测设备及参数
仪器型号
HS610E
仪器编号
YDUT-035
探头种类
斜探头
探头型号
2.5P13X13K2
探头前沿
15
实测K值
1.98
标准试块
CSK-IA RB-2
对比试块
工程名称
抚顺石化热电厂“以大代小”扩能改造工程
工艺卡编号
UTGY-01
工件名称
循环水管道
工件材质
Q235
工件规格
①1820x12mm
焊接方法
Ds
坡口形式
V
检测时机
自然冷却后
检测面
内表面
表面状态
打磨良好
技术等级
B
检测比例
100 %
检测标准
JB/T4730.3-2005
合格级别
n
检测部位
角焊缝口 环缝■纵缝口 母材□其它口
扫查方式
及说明
1.锯齿形+斜平行扫查，探头的每次扫查覆盖率应大于探头直径的10%
2.缺陷定位、定量时，采用前后、左右、转角、环绕等基本扫查方式
示意图
编制（资格）
日期
年 月曰
审核（资格）
日期
年 月曰
工程名称
抚顺石化热电厂“以大代小”扩能改造工程
工艺卡编号
UTGY-03
工件名称
循环水管道
工件材质
Q235
2.缺陷定位、定量时，采用前后、左右、转角、环绕等基本扫查方式
示意图
编制（资格）
日期
年 月曰
审核（资格）
日期
年 月曰
工程名称
抚顺石化热电厂“以大代小”扩能改造工程
工艺卡编号
UTGY-04
工件名称
右包墙上集箱
工件材质
20G
工件规格
①219X25mm
焊接方法
Ws+ Ds
坡口形式
V
检测时机
自然冷却后
检测面
工件规格
①529x7mm
焊接方法
Ds
坡口形式
V
检测时机
自然冷却后
检测面
外表面
表面状态
打磨良好
技术等级
B
检测比例
100 %
检测标准
JB/T4730.3-2005
合格级别
n
检测部位
角焊缝口 环缝■纵缝口 母材□其它口
检测设备及参数
仪器型号
HS610E
仪器编号
YDUT-035
探头种类
斜探头
探头型号
5P7X9K2.5
探头前沿
7.5
实测K值
2.5
标准试块
CSK-IAnA
对比试块
/
表面补偿
4dB射法
扫查方式
锯形
扫查速度
<150mm/s
打磨宽度
100mm
扫查灵敏度
①2X40—18dB
评定线
①2X40-18dB
定量线
①2X40—12dB
判废线
①1x6—4dB
扫查方式
及说明
1.锯齿形+斜平行扫查，探头的每次扫查覆盖率应大于探头直径的10%
示意图
编制（资格）
日期
年 月曰
审核（资格）
日期
年 月曰
工程名称
抚顺石化热电厂“以大代小”扩能改造工程
工艺卡编号
UTGY-06
工件名称
集中下降管
工件材质
20G
工件规格
①377X25mm
焊接方法
Ws+ Ds
坡口形式
V
检测时机
自然冷却后
检测面
外表面
表面状态
打磨良好
技术等级
B
检测比例
100 %
检测标准
DL/T820-2002
工件名称
循环水管道
工件材质
Q235
工件规格
①630x8mm
焊接方法
Ds
坡口形式
V
检测时机
自然冷却后
检测面
外表面
表面状态
打磨良好
技术等级
B
检测比例
100 %
检测标准
JB/T4730.3-2005
合格级别
n
检测部位
角焊缝口 环缝■纵缝口 母材□其它口
检测设备及参数
仪器型号
HS610E
仪器编号
YDUT-035
打磨良好
技术等级
B
检测比例
100 %
检测标准
DL/T820-2002
合格级别
I
检测部位
角焊缝口 环缝■纵缝口 母材□其它口
检测设备及参数
仪器型号
HS610E
仪器编号
YDUT-035
探头种类
斜探头
探头型号
2.5P13x13K2
探头前沿
15
实测K值
1.98
标准试块
CSK-IA RB-2
对比试块
/
表面补偿
示意图
~1也
7
—
v-
2
|1—L
訂/1、1!\
—
>
1
编制（资格）
日期
年 月曰
审核（资格）
日期
年 月曰
工程名称
抚顺石化热电厂“以大代小”扩能改造工程
工艺卡编号
UTGY-05
工件名称
右水冷壁下集 箱
工件材质
20G
工件规格
①273x36mm
焊接方法
Ws+ Ds
坡口形式
V
检测时机
自然冷却后
检测面
外表面
表面状态
/
表面补偿
4dB
耦合齐U
机油
检测方法
直射法一次反射
扫查方式
锯形
扫查速度
<150mm/s
打磨宽度
~T法~
130mm
扫查灵敏度
①3X40-16dB
评定线
①3X40-16dB
定量线
①3X40-10dB
判废线
①3X40-4dB
扫查方式
及说明
1.锯齿形+斜平行扫查，探头的每次扫查覆盖率应大于探头直径的10%
2.缺陷定位、定量时，采用前后、左右、转角、环绕等基本扫查方式
合格级别
I
检测部位
角焊缝口 环
缝■纵缝□母材□其它口
检测设备及参数
仪器型号
HS610E
仪器编号
YDUT-035
探头种类
斜探头
探头型号
2.5P13X13K2
探头前沿
15
实测K值
1.98
标准试块
CSK-IA RB-2
对比试块
/
表面补偿
4dB
耦合齐U
机油
检测方法
直射法一次反射法
