气体灭火系统分类和组成
编号：SM-ZD-13822 气体灭火系统分类和组成Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改气体灭火系统分类和组成简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。
为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。
一、系统分类（一）按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。
二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。
二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。
管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。
高压储存容器中二氧化碳的温度与储存地点的环境温度有关。
因此，容器必须能够承受最高预期温度所产生的压力。
储存容器中的压力还受二氧化碳灭火剂充装密度的影响。
因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。
消防气体灭火系统主要组件设置要求

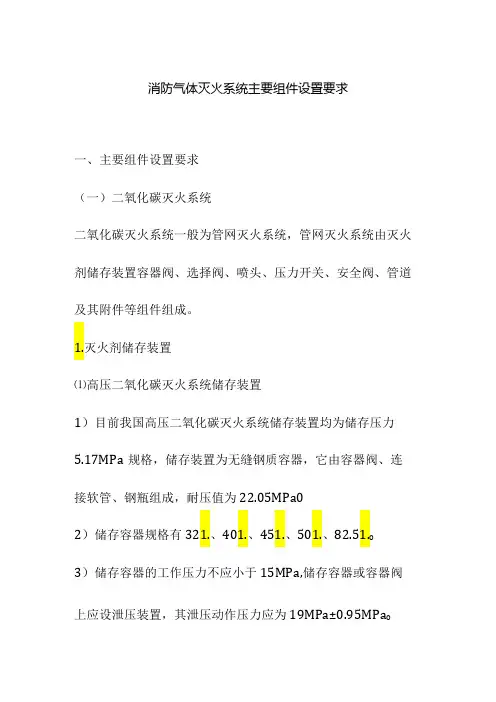

消防气体灭火系统主要组件设置要求一、主要组件设置要求（一）二氧化碳灭火系统二氧化碳灭火系统一般为管网灭火系统，管网灭火系统由灭火剂储存装置容器阀、选择阀、喷头、压力开关、安全阀、管道及其附件等组件组成。
1.灭火剂储存装置⑴高压二氧化碳灭火系统储存装置1）目前我国高压二氧化碳灭火系统储存装置均为储存压力5.17MPa规格，储存装置为无缝钢质容器，它由容器阀、连接软管、钢瓶组成，耐压值为22.05MPa02）储存容器规格有321.、401.、451.、501.、82.51.o3）储存容器的工作压力不应小于15MPa,储存容器或容器阀上应设泄压装置，其泄压动作压力应为19MPa±0.95MPa o4）储存容器中二氧化碳的充装系数应按现行《气瓶安全监察规程》执行。
5）储存装置的环境温度应为0七~49七。
⑵低压二氧化碳灭火系统储存装置1）储存容器的设计压力不应小于2∙5MPa,并应采取良好的绝热措施。
容器上至少应设两套安全泄压装置，其动作压力应为2.38MPa±0.12MPa o2）储存装置的高压报警压力设定值应为2.2MPa,低压报警值应为1.8MPa03）容器阀应能在喷出要求的二氧化碳量后自动关闭。
4）储存装置应远离热源，其位置应便于再充装，其环境温度宜为-23℃”49℃。
⑶储存装置应具有灭火剂泄漏检测功能，当储存容器中充装的二氧化碳损失量达到其初始充装量的10%时，应能发出声光报警信号并及时补充。
(4)储存装置的布置应方便检查和维护，并应避免阳光直射。
(5)储存装置宜设在专用的储存容器间内。
局部应用灭火系统的储存装置可设置在固定的安全围栏内。
(6)专用的储存容器间的设置应符合下列规定：靠近防护区,出口应直接通向室外或疏散走道；耐火等级不应低于二级；室内应保持干燥和良好通风;不具备自然通风条件的储存容器间，应设机械排风装置，排风口距诸存容器间地面高度不宜大于0.5m,排出口应直接通向室外。
中级建构筑物消防员实操考核12781
