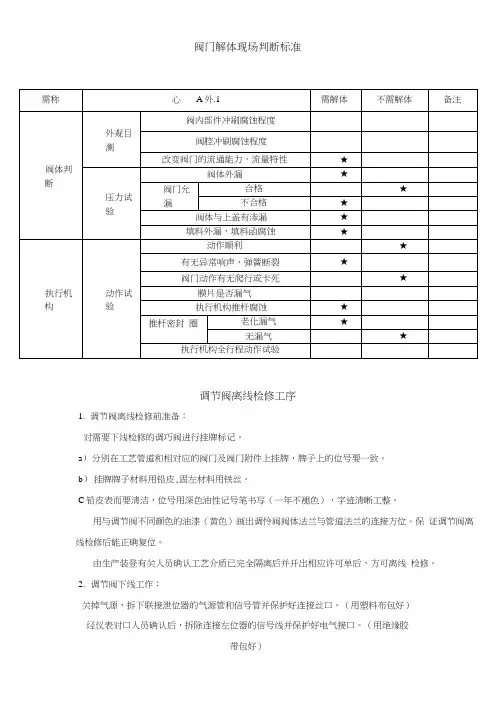

5.6检修质量标准

5.6.1 阀体部分

5.6.1.1 阀体和阀板上的密封面不应有沟槽。

5.6.1.2 阀体与密封环的配合为φ860 H8/n7mm。

5.6.1.3 阀板与密封环的配合为φ880 H8/n7mm，φ840 H9/h9mm。

5.6.1.4 阀轴与摇杆孔的配合为φ65 H9/h9mm。

5.6.1.5 阀轴与连杆孔的配合为φ50 H9/h9mm。

5.6.1.6 阀轴的轴向窜动间隙为0.15～0.20mm。

5.6.1.7 摇杆与阀体孔端面的间隙为1～2mm。

5.6.1.8 阀轴直线度偏差不大于0.05mm。

5.6.1.9 阀板销轴和孔的配合为φ40 H11/hllmm。

5.6.1.10 阀轴与轴承内圈的配合为φ60 H7/k6mm。

5.6.2 传动部分

5.6.2.1 清洗检查轴承、阀杆、阀杆螺套有无磨损和异常现象。5.6.2.2 气缸与活塞的配合为φ200 H9/f9mm。

5.6.2.3 气缸内壁应光洁，不应有拉毛和沟槽。

5.6.2.4 气缸的最大磨损量不大于0.20mm，圆度、圆柱度偏差不大0.10mm。

5.6.2.5 活塞最大磨损量不大于0.30mm，圆度、圆柱度偏差不大于0.15mm。

5.6.2.6 橡胶涨圈不应有裂纹老化现象，最大磨损不大于原厚度的

0.50mm。

5.6.2.7 活塞杆最大磨损不大于0.20mm，圆度、圆柱度偏差不大于0.10mm，直线度偏差不大于0.10mm。

5.6.3 主要易损件名称、规格、数量(见表8)
