旋挖桩钢筋笼技术交底

某大厦基坑支护工程

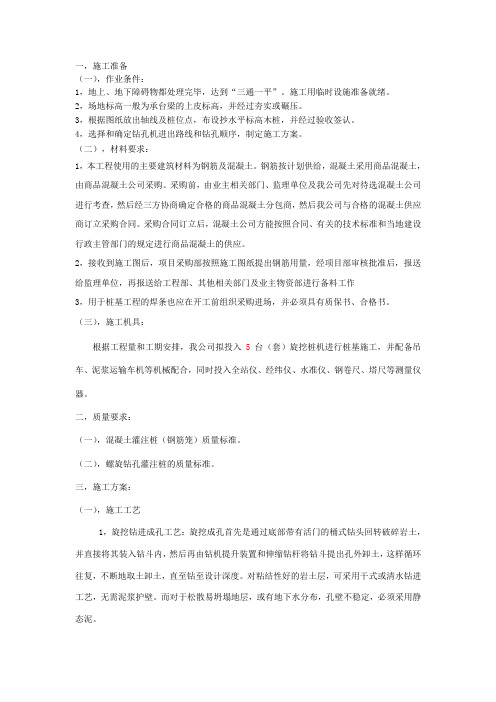

旋挖桩钢筋笼子制作技术交底书

7、钢筋骨架保护层采用直径为12cm，高度为4cm的护壁筋，每2米设一个。见大样图：

8、孔径为1.0 m的φ20mm的加强箍筋设在主筋的里面，下料长度为2.68m，搭接长度为8cm，双面焊加强箍筋直径为830mm，加强箍筋间距2m，设一道；φ12mm箍筋间距200mm，直径为910mm。见大样图：

9、不同桩型配筋不同，下面介绍几种不同型号桩型配筋情况，重点是加强纵筋不同。首先P1、 P2、 P3、 P4型桩主筋都是16HRB400φ25mm，内加强箍筋都是HRB335φ20mm。其中 P1、 P2、 P4型桩加强纵筋布置区域以基坑底标高为基准：①、靠基坑外侧加强纵筋，大样图标示⑤号钢筋从基坑底往上4米，往下1.5米~2米，即⑤号钢筋长度为5.5米~6米，意思是桩嵌入基坑底超过2米⑤号钢筋从基坑底往下长2米，桩嵌入基坑底没超过2米⑤号钢筋从基坑底往下为桩嵌固长度（微风化岩层）。②、靠基坑内侧加强纵筋，大样图标示⑥号钢筋从基坑底往上12米不变。具体加强纵筋配置见大样图：

其次P3型桩加强纵筋布置区域以基坑底标高为基准：①、靠基坑外侧加强纵筋，大样图标示⑤号钢筋从基坑底往上12米，往下1.5米~2米，即⑤号钢筋长度为13.5~14米，意思是桩嵌入基坑底超过2米⑤号钢筋从基坑底往下长2米，桩嵌入基坑底没超过2米⑤号钢筋从基坑底往下为桩嵌固长度（微风化岩层）。②、靠基坑内侧加强纵筋，大样图标示⑥号钢筋从基坑底往上12米不变。具体加强纵筋配置见大样图：

交底接收人交底人审核人
