数控机床维修技术简述及维修实例

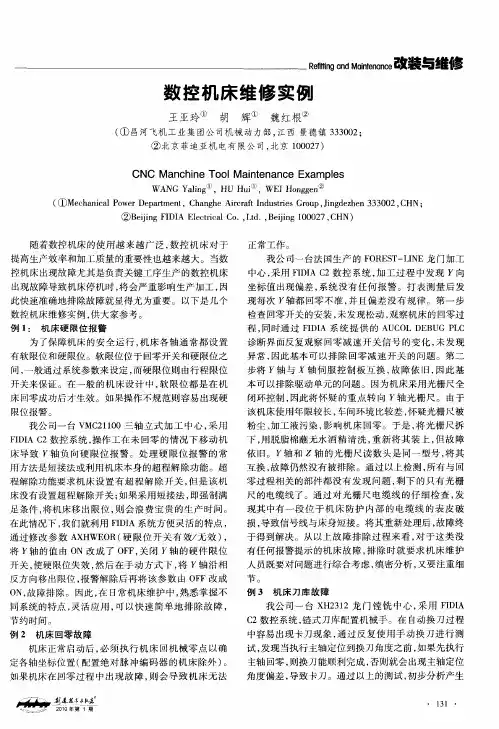

数控机床维修实例
我公司一 台 Ｘ ２ １ 门镗铣 中心 ， Ｈ ３２龙 采用 ＦＤＡ ＩＩ Ｃ ２数 控 系统 ， 式 刀库 配置机 械手 。在 自动换 刀 过程 链 中容 易 出现卡 刀现 象 ， 过 反 复使 用 手 动 换 刀进 行 测 通
互换 ， 障仍然 没有 被排 除 。通过 以上 检测 ， 故 所有 与 回 零过 程相 关 的部件 都 没 有发 现 问题 ， 下 的只 有光 栅 剩
尺 的电缆 线 了。通 过 对 光栅 尺 电缆 线 的 仔 细检 查 ， 发 现其 中有 一 段 位 于机 床 防 护 内部 的 电缆 线 的表 皮 破
节。
Ｏ 故 障排 除 。因此 ， 日常机 床维 护 中 ， 悉 掌握 不 Ｎ， 在 熟 同系统 的特点 ， 活 应用 ， 以快 速简 单 地 排 除 故 障 ， 灵 可
节约 时 间 。
例 ３ 机床 刀库 故障
例 ２ 机 床 回零故 障 机床 正常启 动 后 ， 须 执 行 机床 回机 械 零 点 以确 必
用 方法是 短接 法或 利用 机床 本身 的超 程解 除功 能 。超 程 解除功 能要 求机 床 设 置 有超 程解 除开 关 ， 是 该 机 但 床 没有设 置超 程解 除开 关 ； 如果 采用 短接 法 ， 即强 制满 足 条件 ， 将机 床移 出 限 位 ， 则会 浪 费 宝 贵 的生 产 时 间 。
为 了保 障机床 的安 全 运 行 ， 床 各 轴 通 常 都设 置 机
有软 限位 和硬 限位 。软 限位 位 于 回零 开 关和 硬 限位之 间， 一般 通 过系统 参 数来设 定 ， 而硬 限位 则 由行程 限位 开关来 保证 。在 一般 的机 床 设 计 中 ， 限 位 都 是在 机 软 床 回零 成功 后才 生效 。如 果操 作不 规 范则容 易 出现硬 限位报警 。
数控机床维修实例11
第 6 章数控机床故障诊断与维修实例数控机床的故障现象是多种多样的，其表现形式也没有简单的规律可遵循。
对数控机床故障进行分析时，应当注意到数控机床本身的特点。
6．1 数控机床爬行与振动的分析数控机床的滑动部件，如工作台、溜板、滑座等，在低速运动时常常会出现爬行现象。
所谓爬行就是指上述部件时走时停的非匀速运动，轻微时表现为目光不易察觉的振颤，严重时表现为大距离冲动。
由于爬行是非匀速冲动，从而严重地影响了加工精度；对定位精度要求高的数控机床则难以实现精确定位及微量进给；个别情况还可能出现扎刀，蹦飞工件等情况，故应引起高度重视。
1、引起爬行的几个因素引起爬行的因素很多，归纳起来主要有以下几种：（1 ）磨擦阻力变化引起的爬行机床床身导轨和工作台导轨面都是经过磨削或刮削的，宏观看是平直而光滑的，但在微观上却存在着不同程度的犬牙参差的微峰。
滑动导轨的两个接触面只是两面的微峰峰尖接触，所以它们之间实际接触面积是非常小的，因而峰尖所承受的压力之高，远远超过其弹性变形的极限而出现塑性变形，尤其是大（重）型数控机床更为突出。
此外，发生塑性变形的接触点的金属分子会产生强烈的粘着作用。
由于参差不齐的微峰会出现相互交错啮合，相对运动时便产生了爬行现象。
这便是机床相对运动的两导轨表面产生磨擦阻力的主要根源。
机床的爬行现象主要发生在低速运动时，此时两导轨面之间难以形成高速运动时的动压油膜，从而出现了由微峰直接接触的边界润滑。
这时两导轨表面的微峰直接接触，压力极高，因而发生塑性变形，运动导致接触局部高热，出现金属分子的粘着，也称“冷焊”，这时两导轨间的磨擦系数是相当大的。
我们都知道，推动一个物体运动所用的力应大于维持这个物体运动所用的力。
也就是静磨擦力（静磨擦系数）大于动磨擦力（动磨擦系数）。
在低速运动开始的短暂时间，磨擦系数μ b 从静止状态下的最大值开始呈迅速下降趋势至最小值。
此时工作台表现为向前冲动。
随着速度υ的增大，而开始上升。

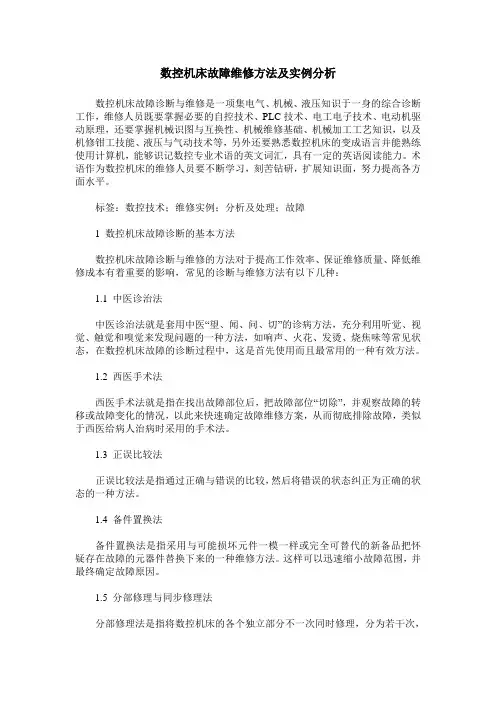

数控机床故障维修方法及实例分析
数控机床故障维修方法及实例分析数控机床故障诊断与维修是一项集电气、机械、液压知识于一身的综合诊断工作，维修人员既要掌握必要的自控技术、PLC技术、电工电子技术、电动机驱动原理，还要掌握机械识图与互换性、机械维修基础、机械加工工艺知识，以及机修钳工技能、液压与气动技术等，另外还要熟悉数控机床的变成语言并能熟练使用计算机，能够识记数控专业术语的英文词汇，具有一定的英语阅读能力。
术语作为数控机床的维修人员要不断学习，刻苦钻研，扩展知识面，努力提高各方面水平。
标签：数控技术；维修实例；分析及处理；故障1 数控机床故障诊断的基本方法数控机床故障诊断与维修的方法对于提高工作效率、保证维修质量、降低维修成本有着重要的影响，常见的诊断与维修方法有以下几种：1.1 中医诊治法中医诊治法就是套用中医“望、闻、问、切”的诊病方法，充分利用听觉、视觉、触觉和嗅觉来发现问题的一种方法，如响声、火花、发烫、烧焦味等常见状态，在数控机床故障的诊断过程中，这是首先使用而且最常用的一种有效方法。
1.2 西医手术法西医手术法就是指在找出故障部位后，把故障部位“切除”，并观察故障的转移或故障变化的情况，以此来快速确定故障维修方案，从而彻底排除故障，类似于西医给病人治病时采用的手术法。
1.3 正误比较法正误比较法是指通过正确与错误的比较，然后将错误的状态纠正为正确的状态的一种方法。
1.4 备件置换法备件置换法是指采用与可能损坏元件一模一样或完全可替代的新备品把怀疑存在故障的元器件替换下来的一种维修方法。
这样可以迅速缩小故障范围，并最终确定故障原因。
1.5 分部修理与同步修理法分部修理法是指将数控机床的各个独立部分不一次同时修理，分为若干次，每次修其中某一部分，依次进行。
此法可利用节假日修理，减少停工损失，适用于大型复杂的数控机床。
1.6 原理分析法原理分析法的关键是要掌握廣泛的专业知识，熟悉具体机床的工作特性。
一旦掌握了某一功能的控制原理，就找到了解决故障最根本的出发点。

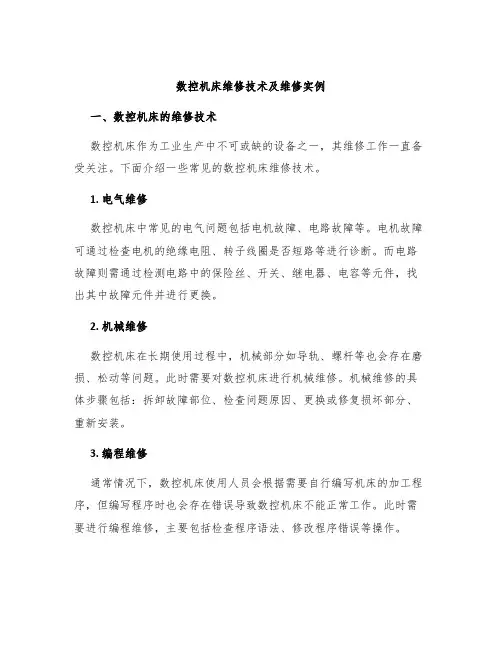

数控机床维修技术及维修实例
数控机床维修技术及维修实例一、数控机床的维修技术数控机床作为工业生产中不可或缺的设备之一，其维修工作一直备受关注。
下面介绍一些常见的数控机床维修技术。
1. 电气维修数控机床中常见的电气问题包括电机故障、电路故障等。
电机故障可通过检查电机的绝缘电阻、转子线圈是否短路等进行诊断。
而电路故障则需通过检测电路中的保险丝、开关、继电器、电容等元件，找出其中故障元件并进行更换。
2. 机械维修数控机床在长期使用过程中，机械部分如导轨、螺杆等也会存在磨损、松动等问题。
此时需要对数控机床进行机械维修。
机械维修的具体步骤包括：拆卸故障部位、检查问题原因、更换或修复损坏部分、重新安装。
3. 编程维修通常情况下，数控机床使用人员会根据需要自行编写机床的加工程序，但编写程序时也会存在错误导致数控机床不能正常工作。
此时需要进行编程维修，主要包括检查程序语法、修改程序错误等操作。
二、数控机床维修实例下面介绍一则数控机床的维修实例，以便更好理解上述维修技术。
实例背景该台数控机床已运行数年，最近出现报警停机的问题，并出现零件加工不合格等问题。
解决过程1.首先进行电气检查，检查电路和电机连接状态，未发现异常。
2.在机械检查中发现，导轨磨损程度较高，需要对导轨进行更换。
3.更换后的导轨需要重新进行编程设定，此时发现编程语法有误，进行修改后重新设定。
4.重新设定后进行了多次的试车和调试，最终发现并解决了后续加工不合格等问题。
结论通过以上维修过程，我们可以发现，数控机床维修过程中的各项技术都具有一定的综合性，需要将电气、机械和编程等多种技术手段融合运用，全面诊断故障并解决问题。
常见故障的诊断与维修案例—数控车床
常见故障的诊断与维修案例—数控车床例1:【故障现象】CKA6150机床在使用中，出现转动中的整个刀架转动突然停止，并出现报警，再次开启转动刀位，刀架断路器跳闸。
【分析与诊断】从上述故障现象分析，应该属于刀架的电气故障。
而刀架电气故障一般发生在刀架的霍尔元件、电动机和相关的线路上。
经检测4个霍尔元件都正常，电动机转动也正常，判断故障可能在PLC到刀架的传输导线上。
检查发现电气柜到通往刀架的电缆线外皮磨破，电动机线与地短路，断路器跳闸的原因找到，故障点也找到。
【故障排除及维修】相应的电缆线接好，绝缘包好，刀架恢复正常。
例2:【故障现象】机床Z轴方向加工尺寸不稳定。
【分析与诊断】该机床使用了两年多，近几个月发现Z轴方向定位精度不好，尤其是停止后再开机，往往就出现误差。
这类故障大多与机床传动链有关，有可能伺服电机到丝杠的齿形带磨损，也有可能刀丝杠两端轴承磨损导致丝杠窜动，还有可能机床压板松动，或者架重复定位不好。
镜检查，这些原因都不成立，进一步分析，停机后重新启动，需要回零操作。
出现误差应该和回零开关有一定的关系，检查回零开关发现有个紧固螺钉松动。
【故障排除及维修】拧紧开关上的紧固螺钉，故障就排除了。
例3:【故障现象】机床出现414报警，整机不能动。
【分析与诊断】机床配置的系统是FAUNC O-TD 系统，α系列的伺服电机及电动机。
首先从查询414报警含义开始。
CNC机床开机会进行自检，哪个单元出现故障，就会出现对应的报警号，414报警的含义是X轴伺服驱动器有异常。
【故障排除及维修】根据这条信息，我们检查了驱动器伺服电机和与链接的电缆线。
先从连接开始，打开电缆与伺服电机插头，发现插座有烧焦的痕迹，说明是插座短路所致，立即更换此插座，所有线按原样接好试车，机床恢复正常了。
例4:【故障现象】机床切削半径为300mm的圆弧时，圆弧表面粗糙度很高，有明显的刀痕。
【分析与诊断】机床是CKA6150 FANUC CO-TD系统．伺服是α系列交流伺服电动机，加工半径为300mm,圆弧是一个大的圆弧，在圆弧插补时Z轴移动得快．而x轴移动得很慢，这就要求X轴对细微的指令也要有良好的连续变化，即有较高的灵敏度。

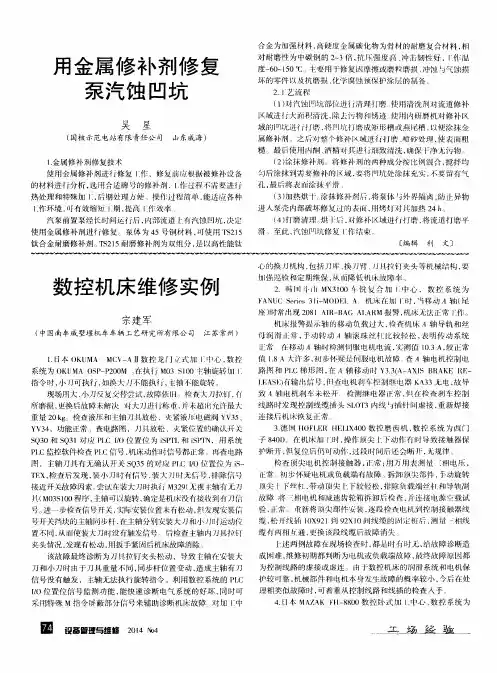

数控机床维修实例
３ ． 德 Ｉ ｔ ＯＦ Ｌ Ｅ Ｒ Ｈ Ｅ ｜ Ｉ Ｘ ４ ０ ０数 控 磨 齿 机 ， 数控 系统 为四 『 Ｊ
子８ ４ ０ Ｄ ． 任机床加 ｆ ， 操作顶尖 下动作有时导致接触器保 护 断开 ， 但 复位 后仍 ｉ Ｉ 动作 ， 过 段时 『 廿 Ｊ 后还会断开 ， 尤规律 ． ．
指令时 ， 小 刀可 执 行 ， 如 换 大 Ｊ 不能执ｉ ， 丰轴 小 能 旋 转 ． ． 现场 用 大 、 小 刀 反 复 交替尝 试 ， 故 障 依 旧 。榆 杏 大 刀拉 钉 ， 仃
Ｌ Ｅ Ａ Ｓ Ｅ ） 有输 故导
鹰） 时常 现 ２ ０ ８ １ Ａ Ｉ Ｒ — Ｂ Ａ Ｇ Ａ Ｉ Ａ Ｒ Ｍ报警 ， 机Ｊ 木无法正常 作 。 机床报警提 轴 的移 动负载过 大 ， 愉 机 Ｊ 术／ Ｉ 轴 导轨 和丝
母润 滑 Ｊ 常 ， 于动转 动 Ａ轴 滚珠丝札 比较轻松 ． 表 明 传 动 系统 常． ． 在 移 动 Ａ轴 时 榆 测 伺 服 电机 电 流 ， 实洲值 １ Ｏ ３ Ａ， 较 正 常 １ ． 日本 Ｏ Ｋ Ｕ ＭＡ ＭＣ Ｖ — ＡⅡ数 控 龙 门 ０ ： 式加 Ｊ 巾心 ， 数 控
值 ｊ ． ８ Ａ大许多 ， 初步怀疑是伺服电机敞障 查 ／ ４轴电机控制电
路 罔和 Ｐ Ｉ Ｃ梯 形 冈 ． 在， １轴 移 动 时 Ｙ ３ ． ３ （ Ａ — Ａ Ｘ Ｉ Ｓ Ｂ Ｒ Ａ Ｋ Ｅ Ｒ Ｅ —
数控机床维修技术及维修实例
数控机床维修技术及维修实例
数控机床维修技术及维修实例
数控机床维修技术是一种需要经验和技能的特殊维修工作，对
于数控机床的维护和保养至关重要。
本文将介绍一些数控机床的常
见维修技术以及维修实例。
1.故障检测
故障检测是数控机床维修的重要工作之一，它可以帮助技术人
员更好地理解数控机床的问题，并采取正确的措施解决问题。
例如，如果数控机床出现了轴向移动问题，首先应确定故障原因，检查导轨、轴承和电机。
有时，可能需要重新校准轴线和轴向，以确保机床的精度和稳定性。
2.维修和更换部件
数控机床的机械部件和电子部件都需要进行维护和更换。
例如，机床的液压系统可能出现泄漏，需要更换密封件和管道。
同时，数
控系统的各种电子元件也需要进行检查和更换，例如显示器、计算
机和控制器。
3.维护保养
数控机床的维护保养工作是确保机床正常运行的关键。
这包括
清洁、润滑和紧固各种部件。
清洁机床的过滤器和冷却系统等部件，并定期更换润滑油和液压油，以防机床损坏。
维护保养还包括定期检查和校准机床的各种参数和设置，以确
保机床的精度和性能。
维修实例：
例如，某机床在加工中心铣削的过程中没有仔细检查工件的坐标，并且没有保持适当的刀具配置，导致工件精度下降。
针对这个问题，技术人员应将刀具重新装置并更换较好的切削刃，然后进行重复的数字控制程序，并使用新的工件坐标位置。
此外，还应该检查机床加工中心铣削的各个参数，确保它们是正确的，从而保证机床的精度和稳定性。
以上是数控机床维修技术及维修实例的介绍，希望这篇文章能
够为您提供帮助。
CNC数控机床检修实例
CNC数控机床检修实例1 CNC数控机床不能起动1．1故障现象一台沈阳第三车床厂sl一296A型数控车床，工作台加工过程中出现CRT无显示(俗称黑屏)，当重新按车床NC起动按钮，数控机床也不能恢复正常，各项加工功能均无。
据操作者讲，几天前偶而出现同样故障，但能重新启动且工作如常。
1．2故障检测与分析处理根据图1电气原理，首先检测数控系统的FANUC-0T—MATE—E2电源单元，控制单元的MTEE2ADC一与CRT／MDI部件，采用先易后难方法：a．先查看-SB1，-SB2启动与停止按钮无损坏，触点良好。
b．再查看J37，J27，J38，等多头线电缆与叉头无松动等异常现象。
c．当检测到CRT／MDI单元时发现+24 V供电没有到位。
而电源单元的LED 绿灯已亮，证明AC输入正常，并实测出该输出电压匀在正常范围之内．这说明电源单元本身良好。
d．经检测后分析：可能电源与CNC系统启动电路有故障，按此思路，仔细检查NC电路，怀疑是0N、0FF、COM三条信号线在机床中经多节插头插座串联导致的故障，为快速证明判断证确与否，采用“信号短路法”，将电路图中CP3处的ON、0FF、COM信号在插座XP／S54(1)、XP／S54(2)、XP／S54(3)的三个插孔内，进行短路处理后，合上机床总电源，这时NC立即启动。
CRT／MDI面板显示正常,经试车机床的各项加工功能运转正常；也无其他异常报警。
随后进一步处理；实测经校线(俗称叫线)，发现故障点是在XP／S62(2)的插头处，电信号线脱焊所造成CNC程序启动后数控系统不能复位，经焊接处理后故障彻底排除；故障检修完毕。
2主轴电机过热故障2．1故障现象一台s1-296A数控车床在加工运转时发生“啃刀”现象并造成刀具损坏。
2．2故障检测与分析处理a．用手动JVC慢跑模式将车床X，Z轴调至原点，重新启动加工程序，进行试车，当工作台快速进给到加工位置时主轴仍不转，至此确诊为交流变频主轴电机调速系统存在故障。
数控机床维修技术及维修实例分析
数控机床维修技术及维修实例分析信息化背景下，数控技术不断发展，数控机床得到了越发广泛的应用，凭借本身高速性、复合化以及高精度的特征，在制造加工领域扮演着越发重要的角色。
但是，相比較传统机床，数控机床的结构更加复杂，技术更加先进，一旦出现故障，对于维修技术和维修方法有着相当严格的要求。
本文数控机床维修技术进行了分析，并结合相应的故障实例对维修技术应用进行了讨论。
标签：数控机床;维修技术;维修实例0 前言工业化进程的不断加快，使得作为其基础的制造业备受瞩目，以计算机技术、自动化控制以及智能化技术等为支撑，数控机床得以出现，并且迅速得到普及，在保证产品质量的同时，也能够促进生产效率的提高。
数控机床本身具备技术先进性、结构复杂性和高智能化的特点，在对其故障进行维修时，无论是维修理论、维修技术还是维修方法，都与传统机床存在很大区别，要求维修人员必须掌握先进的维修技术，确保数控机床的稳定可靠运行。
1 数控机床常见故障一是位置环故障，包括位置报警、控制单元故障、测量元件故障等，因为其本身工作频度高，再加上工作环境恶劣，发生故障的可能性较高;二是电源故障，作为维持系统正常运转的核心，一旦电源出现故障，系统将会直接停机，而且数控系统运行中的许多数据信息都存储在RAM存储器中，一旦系统断电，将会产生不可估量的影响;三是伺服系统故障，因为伺服系统在数控机床运作中需要频繁启动和停止，很容易发生故障，常见故障包括系统损坏、速度环开环等，可能导致电机在无控制指令的情况下高速运转;四是可编程逻辑缺口，数控机床系统采用的是PLC逻辑控制，需要对控制点状态信息进行采集，频繁的变化可能会导致其出现故障。
2 数控机床维修技术数控机床本身的精密性决定了其一旦出现故障，可能引发相当严重的后果，在这种情况下，就需要做好相应的故障维修工作。
具体来讲，数控机床维修技术主要体现在两个方面：2.1 故障诊断技术想要对数控机床故障进行维修，首先要做的就是故障诊断，确定故障产生的部位以及影响范围，在这个过程中，需要维修人员做好系统及外围线路的检测工作，确定其是否存在故障，通过逐步排查确定故障的具体位置[1]。
数控机床故障维修案例
数控机床故障维修案例
以下是一起数控机床故障维修案例：
故障现象：一台数控铣床在工作中出现了X轴无法移动的问题。
故障分析：首先检查了X轴的电机和电缆，均未发现问题。
接着检查了X轴导轨，发现导轨上有一些铁屑和油污，可能导致导轨无法正常移动。
经过清洗和润滑后，导轨恢复正常。
维修过程：首先关闭电源，确保机床处于安全状态。
接着拆下X轴导轨，清洗导轨表面的铁屑和油污。
然后在导轨表面涂上润滑油，确保导轨能够正常运动。
最后重新安装导轨，开启电源进行测试，发现X轴恢复正常。
维修总结：数控机床是一种高精度的机械设备，故障原因可能会比较复杂。
在维修过程中，需要仔细检查每个部件，找出故障原因。
此外，维修时需要注意安全，避免发生意外。
第6章数控机床维修实例分析
5-3、日本进口加工中心SH5000/40的数控系统采用 FANUC-18i系列，该加工中心采用光栅尺作为位置检测 装置而且为绝对编码器，系统连接如图5-5所示。该加 工中心经过节假日休息后，首次开机时出现#300报警 （绝对位置丢失）的故障。
6.1 数控机床返回参考点控制及常见故障分析
1机床采用增量编码器作为位置检测装置，系统断 电后，工件坐标系的坐标值就失去记忆，机械坐标值尽管靠 电池维持坐标值的记忆，但只是记忆机床断电前的坐标值而 不是机床的实际位置，所以机床首次启动系统或在执行了系 统“急停”或“复位”操作后，要进行返回参考点操作，使 系统的位置记数与脉冲编码器的零位脉冲同步。
SSCK-20数控车床参考点
2、机床回参考点的操作过程
影响回参考点动作的因素 1）数控系统的操作方式必须选择回参考点(Ref)方式。 2）“参考点减速”信号必须按要求输入。 3）位置检测装置“零脉冲”必须正确。 4）机床参数的参数设置必须正确。
2.数控机床返回参考点控制原理
(1)数控机床返回参考点控制原理(有档块)
5-1、某一数控车床（系统为FANUC-TD）回零时，X轴 回零动作正常（先正方向快速运动，碰到减速开关后， 能以慢速运动），但机床出现系统因X轴硬件超程而急 停报警。此时Z轴回零控制正常。
分析：跟据故障现象和返回参考点控制原理，可以判定减速信号 正常，位置检测装置的零标志脉冲信号不正常。产生该故障的原 因可能是来自X轴进给电动机的编码器故障（包括连接的电缆线） 或系统轴板故障。因为此时Z轴回零动作正常，所以可以通过采 取交换方法来判断故障部位。交换后，发现X轴回零操作正常而Z 轴回零报警。则判定故障在系统轴板，最后更换轴板，机床恢复 正常工作。
数控机床故障分析与维修案例
数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。
但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。
下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。
一、NC系统故障1.硬件故障有时由于NC系统出现硬件的损坏，使机床停机。
对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。
例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC 采用S5─130W／B，一次发生故障，通过NC系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。
通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC主板的问题。
经专业厂家维修，故障被排除。
例二、另一台机床也是采用SINUMERIK SYSTEM 3数控系统，其加工程序程序号输入不进去，自动加工无法进行。
经确认为NC系统存储器板出现问题，维修后，故障消除。
例三、一台采用德国HEIDENHAIN公司TNC 155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。
经检查发现NC 系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。
2.软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。
还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。
例一、一台采用日本发那科公司FANUC-OT系统的数控车床，每次开机都发生死机现象，任何正常操作都不起作用。
后采取强制复位的方法，将系统内存全部清除后，系统恢复正常，重新输入机床参数后，机床正常使用。
数控机床维修实例分析
第七章数控机床维修实例分析由于现代数控系统的可靠性越来越高，数控系统本身的故障越来越低，数控设备的外部故障可以分为软件故障和外部硬件损坏引起的硬故障。
软件故障是指由于操作、调整处理不当引起的，这类故障多发生在设备使用前期或设备使用人员调整时期。
数控机床的修理，重要的是发现问题。
特别是数控机床的外部故障。
有时诊断过程比较复杂，但一旦发现问题所在，解决起来比较简单。
对外部故障诊断应遵从以下两条原则。
首先要熟练掌握机床的工作原理和动作顺序。
其次，要会利用PLC梯形图及NC系统的状态显示功能监测PLC的运行状态，一般只要遵从以上原则，小心谨慎，一般的数控故障都会及时排除。
外部硬件操作引起的故障是数控修理中的常见故障。
一般都是由于检测开关、液压系统、气动系统、电气执行元件、机械装置出现问题引起的。
这类故障有些可以通过报警信息查找故障原因。
对一般的数控系统来讲都有故障诊断功能或信息报警。
维修人员可利用这些信息手段缩小诊断范围。
而有些故障虽有报警信息显示，但并不能反映故障的真实原因。
这时需根据报警信息和故障现象来分析解决。
7.1 电源类故障电源是电路板的能源供应部分，电源不正常，电路板的工作必然异常。
而且，电源部分故障率较高，修理时应足够重视，在外观法检查后，可先对电源部分进行检查。
电路板的工作电源，有的是由外部电源系统供给；有的由板上本身的稳压电路产生，电源检查包括输出电压稳定性检查和输出纹波检查。
输出纹波过大，会引起系统不稳定，用示波器交流输入档可检查纹波幅值，纹波大一般是由集成稳压器损坏或滤波电容不良引起。
运算放大器、比较器，有些用单电源供电，有些用双电源供电，用双电源的运放，要求正负供电对称，其差值一般不能大于0.2V（具有调零功能的运放除外）。
7.1.1FANUC OC/0D 系统电源1、单元输入电路工作原理图8-1 电源单元的输入电路2、电源单元输出工作原理3、电源单元常见故障及诊断（1）电源单元无法接通的故障诊断故障现象是机床工作指示灯亮而系统显示装置不亮。
数控机床诊断与维修实例
数控机床诊断与维修实例一、故障诊断故障诊断是数控机床维修的第一步，只有准确找出故障原因，才能有针对性地进行维修。
下面通过一个实例来说明故障诊断的过程。
假设数控机床在加工零件时发生了刀具折断的故障，我们需要通过以下步骤进行故障诊断：1. 观察现象：首先观察刀具折断的具体情况，包括刀具折断的位置、方向、折断面的形状等。
这些观察结果可以为后续的故障诊断提供重要线索。
2. 检查刀具：检查刀具是否存在损伤或磨损过大的情况，如果是，则需要更换刀具。
同时，还要检查刀具的固定情况，如夹紧力是否足够，刀具刃部是否正确安装等。
3. 检查刀具路径：检查刀具路径是否存在异常，如是否存在干涉、碰撞等情况。
可以通过数控编程、机床模拟等方式来验证刀具路径是否正确。
4. 检查刀具传动系统：检查刀具传动系统是否存在松动、断裂等情况。
特别是刀具夹持部分和刀具刃部的连接处，要仔细检查是否存在异常。
通过以上步骤，我们可以初步判断刀具折断的原因是由于刀具本身的问题还是由于其他因素引起的。
如果初步判断是刀具本身的问题，则需要更换刀具；如果是其他因素引起的，需要进一步进行故障诊断。
二、故障维修在确定了故障原因后，接下来就是进行故障维修。
根据实际情况，选择相应的维修方法和步骤进行修复。
继续以上述刀具折断的实例为例，假设刀具折断的原因是刀具夹持力不足导致的。
我们可以采取以下维修步骤：1. 检查夹紧力：检查刀具夹持部分的夹紧力是否足够。
如果夹紧力不足，可以通过调整夹紧力或更换夹紧装置来解决。
2. 检查刀具夹持部分：检查刀具夹持部分是否存在磨损、松动等情况。
如果存在问题，需要进行修复或更换。
3. 测试修复效果：在进行维修后，需要进行测试验证修复效果。
可以通过加工试件或模拟加工来验证刀具折断问题是否解决。
需要注意的是，在进行故障维修过程中，应严格按照机床操作规程和维修手册进行操作，保证操作的安全性和有效性。
总结：通过以上实例，我们可以看出数控机床的故障诊断与维修过程。
数控机床故障分析与维修
数控机床电气系统故障排除方法
总结词
电气系统是数控机床的控制中心，其故障排 除需要关注电源、控制系统和电机。
详细描述
电气系统故障可能表现为电源异常、控制系 统失灵或电机运动异常。排除方法包括检查 电源、控制系统和电机，以及调整电气参数 和保护功能。
04
数控机床维修保养建议
定期检查与维护
定期检查
对数控机床进行定期检查，包括对机械部件、电气元件、液压系统等进行检查，确保其 正常工作。
故障的表现形式
加工精度下降、动作异常、报警提示 等。
数控机床故障分类
按故障发生部位
主轴故障、进给系统故障、控制系统 故障等。
按故障性质
按故障发生原因
机械磨损、电气元件老化、液压系统 泄漏等。
硬件故障、软件故障、偶发故障等。
数控机床故障原因分析
01
02
03
数控机床ห้องสมุดไป่ตู้复杂性
由于数控机床集机械、电 气、液压、气动等技术于 一体，任何一个环节出现 问题都可能导致故障。
维护保养
按照制造商的推荐，对数控机床进行定期的维护保养，包括润滑、清洁、调整等，以保 持机床的良好状态。
常见故障预防措施
预防性维修
通过预防性维修，及时发现并解决潜在的故 障问题，避免故障的发生。
故障预警系统
建立故障预警系统，实时监测数控机床的工 作状态，一旦发现异常情况，立即采取措施
处理。
提高操作人员技能水平
数控机床进给系统故障诊断
进给轴运动异常
进给轴运行不平稳、定位精度差或出现爬行现象，可能是传动系统磨损、丝杠或 导轨润滑不良或传动带松弛等。
进给轴电机过载
进给轴电机发热、运行声音异常，可能是负载过大、电机故障或驱动器参数设置 不当等。
数控机床常见的机械故障诊断与维修实例
数控机床常见的机械故障诊断与维修实例
1.电机故障：
故障现象：主轴电机反转或转速不能正常调节。
诊断方法：使用万用表测量主轴电机绕组的绝缘电阻，电阻值小于10兆欧时表示绕组内有短路，需更换电机或维修绕组。
维修方法：更换或维修主轴电机。
2.伺服驱动器故障：
故障现象：工作状态不稳定，起动过程中出现抖动、振动。
诊断方法：使用万用表测试伺服驱动器的主电源和控制信号电路。
若电压稳定且电流正常，则可能是驱动器内部故障。
此时可对伺服驱动器进行清洁清理，更换损坏的元件，或更换整个驱动器。
维修方法：更换损坏的元件。
3.导轨滑块故障：
故障现象：导轨滑块工作时出现异常噪声，导轨滑块滑动不畅。
诊断方法：观察导轨滑块表面是否磨损，是否存在异物卡在导轨滑块内部。
如发现表面磨损或异物卡住，可进行更换或清洁。
维修方法：更换或清洁导轨滑块。
4.传感器故障：
故障现象：传感器反应不敏感或不准确。
诊断方法：使用万用表测试传感器的电压信号和线路接触情况。
若信号弱或线路接触不良，则可以重新连接线路或更换传感器。
若传感器内部元件受损，需更换整个传感器。
维修方法：重新连接线路或更换传感器。
C系统故障：
故障现象：CNC系统启动失败或运行出现异常。
诊断方法：使用故障诊断软件对CNC系统进行诊断，或通过现象分析进行问题定位。
根据诊断结果，可尝试重新启动或重新安装CNC系统。
维修方法：重新启动或重新安装CNC系统。
数控车床控制技术与机床维修（三篇）
数控车床控制技术与机床维修1. 引言数控车床是机械加工领域中的一种重要设备，通过计算机控制来完成零件加工。
数控车床的控制技术和机床的维修是数控车床的两个重要方面。
本文将探讨数控车床控制技术的原理和机床的维修方法。
2. 数控车床控制技术数控车床的控制技术基于计算机数控系统，主要包括硬件控制部分和软件控制部分。
2.1 硬件控制部分硬件控制部分包括数控系统，伺服系统和传感器。
数控系统是整个数控车床控制的核心，它负责接收计算机指令，解析指令，并将指令转换为信号发送给伺服系统和传感器。
伺服系统是用来控制刀具和工件运动的，它接收数控系统发送的信号，通过驱动电机控制刀具和工件的运动。
传感器用来获得加工过程中的信息，如刀具位置、工件尺寸等，以便数控系统做出相应的控制。
2.2 软件控制部分软件控制部分主要包括数控编程和数控操作。
数控编程是将工件加工的要求通过一定的编程语言转化为机床能够识别和执行的指令序列，包括插补计算、速度规划和轨迹生成等。
数控操作是根据加工要求，使用数控系统对数控车床进行操作和监控。
3. 机床维修机床维修是确保数控车床正常运行和保持其性能的重要工作。
机床维修主要包括故障诊断、故障处理和预防性维护等。
3.1 故障诊断当数控车床出现故障时，首先需要进行故障诊断。
故障诊断包括识别故障现象、收集故障信息、分析故障原因和确定故障位置等。
常见的故障类型包括硬件故障和软件故障，如控制系统故障、伺服系统故障、传感器故障等。
3.2 故障处理故障处理是根据故障诊断结果，采取相应的措施修复故障。
对于硬件故障，可以进行零部件更换或修复；对于软件故障，可以进行系统重启或升级。
3.3 预防性维护为了减少故障发生的可能性和延长机床的使用寿命，需要进行定期的预防性维护。
预防性维护包括清洁和润滑机床、紧固螺丝、检查电气连接等。
另外，还需要根据机床的使用情况，定期进行校准和调整。
4. 结论数控车床的控制技术和机床的维修是数控车床运行和保持性能的重要方面。
数控机床维修技术简述及维修实例
数控机床维修技术简述及维修实例This manuscript was revised by the office on December 10, 2020.数控机床维修技术简述及维修实例摘要本文主要介绍电子数控系统检修的一些知识，对一些常见的电子故障进行总结归类，并在每类故障后加以故障实例，以加深读者对数控机床维修技术理论的认识。
【关键词】电子数控故障诊断检修技术1 常用电子数控的故障诊断和排除方法首先确认故障现场，通过操作者或者自行调查故障现象，充分掌握故障信息。
列出故障部位的全部疑点，分析故障原因，制定排除故障的方案。
按照电子数控系统故障排除普遍使用的方法，大致可以分为以下几种：（1）CNC故障自诊断及故障报警号；（2）初始化复位法；（3）功能参数封锁法；（4）动态梯形图诊断法；（5）原理分析法；（6）备件置换法；（7）同类对换法；（8）使能信号短接法；（9）参数检查法；（10）直观法；（11）远程诊断法2 电子数控系统的常见故障分析根据电子数控系统的构成、工作原理等特点，结合在维修中的经验，将常见的故障部位及故障现象分析如下。
2.1 位置环就是电子数控系统发出位置控制指令，位置检测系统将反馈值与设定值相比较。
它具有很高的工作频度，所处的位置条件一般比较恶劣，也最容易发生故障。
常见的故障有：（1）位控环报警：可能是测量回路开路，位置控制单元内部损坏；（2）不发指令就运动，可能是位置控制单元故障，测量元件损坏；（3）测量元件故障，一般表现为无反馈值，机床回不了基准点，可能的原因是光栅或读数头脏了，光栅坏了。
故障实例：一台青海第一机床厂生产的数控加工中心，在加工过程中所加工的位置与设定位置出现明显的偏差。
首先分析故障原因，此程序在之前使用过，并未出现此现象。
故可排除程序问题。
经过查找轴参数发现伺服轴除了转台所在的C轴都是有两个测量系统即全闭环。
观察设备运行时两个测量系统的数值发现当伺服轴运行到预定位置的时候Y轴的两个测量系统检测值相差很大，怀疑Y轴的光栅尺检测的位置反馈数值是不对的。
数控车床控制技术与机床维修范本
数控车床控制技术与机床维修范本一、数控车床控制技术数控车床是一种通过计算机控制来自动操作机床切削加工工件的设备。
其核心是数控控制系统，它负责解析加工程序，并产生相应的控制信号，驱动伺服系统精确控制机床各轴运动。
下面介绍数控车床的常用控制技术。
1. 直线插补直线插补是数控车床中最基本的控制技术之一。
通过指定起点和终点的坐标，数控系统可以计算出两点间的直线轨迹，并控制伺服系统按照这个轨迹运动。
直线插补技术广泛应用于数控车床的加工中，可以实现各种形状的直线轮廓。
2. 圆弧插补圆弧插补是数控车床中另一个常用的控制技术。
通过指定圆弧的起点、终点和半径，数控系统可以计算出相应的圆弧轨迹，并控制伺服系统按照这个轨迹运动。
圆弧插补技术可以实现各种形状的圆弧，如圆弧孔、圆弧槽等。
3. 坐标系转换数控车床通常有多个坐标系，包括机床坐标系、工件坐标系和刀具坐标系等。
坐标系转换技术可以将不同坐标系下的坐标转换成机床坐标系下的坐标，以实现准确的加工。
4. 脉冲当量补偿脉冲当量补偿是为了提高数控车床的加工精度而采用的一种控制技术。
由于机床的传动结构存在误差或变形等因素，会导致实际加工结果与期望结果存在偏差。
脉冲当量补偿技术可以通过调整脉冲数来实现对误差的补偿，从而提高加工精度。
二、机床维修范本数控车床在使用过程中可能会出现各种故障，需要进行维修。
以下是常见的机床故障及其维修范本。
1. 伺服系统故障故障现象：伺服系统无法正常工作，机床无法准确运动。
维修范本：检查伺服系统电源是否正常，检查伺服电机、编码器等关键部件是否损坏或接线是否松动，检查控制系统参数是否设置正确，进行相应的调整和更换。
2. 控制系统故障故障现象：控制系统无法正常运行，机床无法接受加工程序。
维修范本：检查系统电源是否正常，检查控制系统中的电路板和接线是否损坏或松动，检查相关传感器和开关是否正常，进行相应的修复和更换。
3. 机械传动故障故障现象：机床在运动中出现异常噪音或震动，无法正常加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床维修技术简述及维修实例
Revised on November 25, 2020
数控机床维修技术简述及维修实例
摘要本文主要介绍电子数控系统检修的一些知识，对一些常见的电子故障进行总结归类，并在每类故障后加以故障实例，以加深读者对数控机床维修技术理论的认识。
【关键词】电子数控故障诊断检修技术
1 常用电子数控的故障诊断和排除方法
首先确认故障现场，通过操作者或者自行调查故障现象，充分掌握故障信息。
列出故障部位的全部疑点，分析故障原因，制定排除故障的方案。
按照电子数控系统故障排除普遍使用的方法，大致可以分为以下几种：（1）CNC故障自诊断及故障报警号；（2）初始化复位法；（3）功能参数封锁法；（4）动态梯形图诊断法；（5）原理分析法；（6）备件置换法；（7）同类对换法；（8）使能信号短接法；（9）参数检查法；（10）直观法；（11）远程诊断法
2 电子数控系统的常见故障分析
根据电子数控系统的构成、工作原理等特点，结合在维修中的经验，将常见的故障部位及故障现象分析如下。
位置环
就是电子数控系统发出位置控制指令，位置检测系统将反馈值与设定值相比较。
它具有很高的工作频度，所处的位置条件一般比较恶劣，也最容易发生故障。
常见的故障有：（1）位控环报警：可能是测量回路开路，位置控制单元内部损坏；（2）不发指令就运动，可能是位置控制单元故障，测量元件损坏；（3）测量元件故障，一般表现为无反馈值，机床回不了基准点，可能的原因是光栅或读数头脏了，光栅坏了。
故障实例：一台青海第一机床厂生产的数控加工中心，在加工过程中所加工的位置与设定位置出现明显的偏差。
首先分析故障原因，此程序在之前使用过，并未出现此现象。
故可排除程序问题。
经过查找轴参数发现伺服轴除了转台所在的C轴都是有两个测量系统即全闭环。
观察设备运行时两个测量系统的数值发现当伺服轴运行到预定位置的时候Y轴的两个测量系统检测值相差很大，怀疑Y轴的光栅尺检测的位置反馈数值是不对的。
为进一步确定故障是Y 轴光栅尺检测的问题，将Y轴改为半闭环，重新运行该程序，则本次运行的编码器测量值与正确位置相一致，确诊为光栅尺故障。
伺服驱动系统
其一直处于频繁的启动与停止的状态，而且这也是故障较多的部分。
其主要故障有：①系统损坏。
由于电网电压波动太大，电网质量不好，给机床带来电压超限。
②无控制指令，而电机高速旋转。
这种故障的原因是速度环开环或正反馈。
故障实例：一台五坐标加工中心开机正常，在机床二次上电后出现“主轴伺服故障”和“主轴变频器故障”的报警，控制模块的故障红灯是亮着的。
根据报警提示，故障应该出现在主轴伺服侧，也有可能出现在主轴检测部分。
因为检测部分如果有短路的现象也可能连带伺服部分的报警。
改为半闭环后，“主轴变频器故障”的报警消除，但是“主轴伺服故障”和控制模块的红灯依旧是亮着的。
将设备的控制模块和驱动模块依次都更换备件，故障还是没有排除，所以基本上可以排除伺服部分的故障，问题出在检测部分，更换检测主轴位置的外置主动编码器和相应的连接线故障没有排除，至此基本上可以肯定主轴从动编码器的故障，将从动编码器更换后故障排除。
电源部分
电源是维持系统正常工作的能源支持部分，它失效或故障的直接结果是造成系统停机。
另外，数控系统部分运行数据，设定数据以及加工程序等一般存储在RAM存储器内，系统断电后，靠后备蓄电池或锂电池来保持。
及时的对设备进行数据备份也是维护设备正常运行的有力保障。
故障实例：一台龙门数控加工中心，在加工的时候不定期的出现设备停止，MCP面板闪烁，OP面板上的显示器无变化。
来到现场通过分析其产生的原因应该是供给该设备的24V电源不稳定，应该能够排除设备短路的可能，因为假设设备的连接线有短路的现象设备应该启动不了而不应该重启。
更换联接该设备CCU、MCP、所有I＼O口的24V电源，故障没有再次出现。
可编程逻辑控制器接口
电子数控系统的逻辑控制，主要由PLC来实现，要完成这些控制就必须采集控制点的状态信息。
因它变化频繁，所以发生故障的可能性就比较多。
3 电子数控系统检修总结
本人认为其实在电器维修方面，故障的诊断时间是仅次于备件等待时间的。
有的时候一个小小的电子元器件损坏引起的故障诊断有可能持续几小时乃至几
天时间。
所以提高维修人员的水平可以大大的提高设备的使用效率。
这就要求维修人员不但需要进行大量基础知识的培训，还应该在每次维修后进行总结，其内容主要包括：
（1）详细记录从故障的发生、分析判断到排除全过程中出现的各种问题，采取的各种措施，涉及到的相关资料，其间错误分析和排故方法也应记录并记录其无效的原因。
除填入维修档案外，内容较多者还要另文详细书写。
（2）总结故障排除过程中所需要的各类图样、文字资料，如有不足应事后想办法补齐，而且在随后的日子里研读，以备将来的维修过程中使用。
这将大大的节省维修时间。
（3）从排故过程中所发现自己欠缺的知识，制定学习计划，力争在最短的时间内将所欠缺的知识补充完全。
另外，还应该在平时将常用的工具备齐，到达“工欲善其事，必先利其器”的目的。
参考文献
[1]麦兆昌.数控机床的核心之数控机床电气控制系统维修[J].读写算：教育教学研究，2011.
[2]李堂军.数控设备维修之实践探索[J].中国科技博览，2009.
[3]邱先念.经验谈：数控机床故障诊断及维修[J].机电一体化，2002.
作者单位
1.中航工业沈阳黎明航空发动机（集团）有限责任公司辽宁省沈阳市 110043
2.辽宁大唐国际新能源有限公司辽宁省沈阳市110004
3.沈阳航空职业技术学院（黎明校区）辽宁省沈阳市 110043。
