学习任务三XA5032立式铣床电气控制线路的装接

学习任务三：XA5032立式铣床电气控制线路的装接学习目标1、能够从学习任务书中，掌握阅读任务书的正确方法，2、能够根据教师提供的工作方案范本掌握工作方案制定的要素，能够制定工作方案；3、能够掌握任务实施过程中的安全规范，建立安全意识，4、掌握相关职业素养要求，会运用；5、能够按照工作方案完成电气线路的装接、检查6、能按照电气调试安全要求完成电气线路的通电调试工作；7、能够分析调试过程中电气线路故障的原因，会采用正确的方法排查故障；8、能够根据验收标准及规范，完成对工作任务的验收，会填写任务验收单；9、能够掌握本项目工作总结撰写的方法，并能独立完成工作总结的撰写；建议课时标160 学时，每天8 学时，累计20 天学习任务描述我院在2004 年购置了 6 台XA5032立式铣床，到目前，上述机床已使用了8 年的时间，在使用过程中发现机床的机床电气线路老化，电气的性能下降，影响到了这些机床的正常使用，现学院要求由数控机床装调维修班的学生在维修专业教师的带领下，在20 天内将XA5032立式铣床气线路的所有电气元件进行更换，并按原机床的电气原理图重新进行电路的装接的工作。

线路安装完成后，由专业老师带领学生进行XA5032立式铣床功能测试，由数控系设备管理员进行验收。

工作流程与评价评价内容序工作流程活动成果参与度安全生产号（）（）（）40%10%20% 劳动纪律（20%）工作效率（10%）权重一明确工作任务工作页活动记录工作记录教学日志完成时间10% 二制定工作计划工作计划活动记录工作记录教学日志完成时间15% 三电气线路装接配电盘活动记录工作记录教学日志完成时间45% 四调试与验收配电盘活动记录工作记录教学日志完成时间20%学习活动一：明确工作任务1、能够阐述普通铣床的概念；2、能够识别普通铣床的各组成部分，并能讲述各部分的作用；3、能够识别普通铣床车床；4、能叙述XA5032 型立式铣床的基本控制功能；5、能叙述电气线路在加工中的作用。

24 课时一体化教室学习内容一阅读任务书，明确工作任务任务书我院在2004年购置了六台XA5032立式升降台铣床，放置在数控系普通机加工第二车间，供数控系一体化教学使用。

到目前为止，上述机床已使用了8 年的时间，在使用过程中发现机床的电气线路老化，电路的工作不稳定，影响到了这些铣床的正常使用，现学院要求由数控机床装调维修班的学生在维修专业教师的带领下，用20 天的时间，就地将这些机床的原有电气线路的进行更换和装接, 整个电气线路的更新、装接要符合电气线路安装规程，安装后的线路要满足机床的电气控制技术要求，要有防止油液浸泡的防护措施，工作任务完成后由专业老师带领学生进行铣床的电气功能测试，由数控系设备管理员进行验收。

该项工作任务的实施将使我院数控机床电气控制线路稳定工作 3 年以上，降低因机床电气控制线路故障引发的机床停用时间，降低机床电气线路的维修费用。

具体工作要求如下：1、更换所有机床电气线路中的电气元器件、更换所有导线；2、更换电气元器件是尽量选用同品牌、同型号、同规格的产品，如该元件已停产，可选用其他品牌，同规格的产品替代。

3、电气元件的布局尽量与原布局保持一致，如因元件的品牌改变而导致布局改变时，电气元件的布局必须满足电气安全的相关要求，4、电气线路的连接必须与原机床电气原理图、接线图保持一致，线路的连接符合电气安装规范。

5、电气线路重新装接后，机床的功能、操作方式、操作习惯与原机床保持一致。

6、重新编写机床电气使用说明书，其内容包括：电气元件明细表、电气原理图、电气元件安装布置图、电气接线图等，待机床验收时，交学院验收人员收存。

请同学们仔细阅读任务书，将任务书中的信息归类填写到下列表格：任务实施对象任务对象数量任务完成时限自年月日至年月日，共计天任务内容技术要求验收标准技术资料类型技术资料获取途径学习内容二普通铣床的认知在教师的带领下，通过在普通机加工车间,近距离观察普通铣床的实物以及通过视频或网络等学习资源，了解以下知识内容：问题一：什么是铣床？问题二：叙述铣床的发展历程（历史发展框图、资源）问题三：铣床是如何分类的?种类、外形问题三：铣床可加工哪些种类的零件？在教师的带领下，同学们进入普通机加工车间，近距离观察铣床认识XA5032 型立式铣床的主要结构部件，回到下列问题。

问题四：请同学们将XA5032 型立式铣床主要结构部件的名称填写在下图相应的空格中：1：2：3、4：5：6、7：8：9、10：解释型号含义：XA5032:问题五：通过观察机床操作人员加工零件的过程，请你叙述使用普通铣床加工零件的一般过程是什么？（可用流程图的形式表述）在教师的指导下，完成普通铣床的基本功能操作的练习，了解铣床的基本控制功能，观察电气线路安装的位置，观察在铣床实现各种基本功能时，电气元件的状态变化。

问题六：请同学们结合普通铣床的基本操作，叙述XA5032型立式铣床都有哪些控制功能，这些控制功能的作用是什么？观看XA5032型立式铣床的控制过程，在教师的带领下认识XA5032型立式铣床的主运动部件，问题七：简述XA5032型立式铣床主运动的控制过程。

主运动的启动：主运动的停止：主运动装置的组成：在教师的带领下认识XA5032 型立式铣床的进给运动部件部件，问题八：简述XA5032型立式铣床进给运动的控制过程。

进给运动的启动：进给运动的停止：进给运动装置的组成：问题九：叙述辅助运动的控制过程（变速冲动功能，工作台的快速运动、冷却、照明）1、变速冲动的作用是什么，用在哪些场合？2、工作台快速运动控制实现的方法是什么？3、冷却的作用是什么？4、照明作用是什么？问题十：机床操作安全注意事项（展现错误现象及后果）学习活动二阅读工作方案、明确工作流程1、能够根据教师提供的工作方案范本掌握工作方案制定的要素，逐步具备方案制定过程中思路的梳理能力，准确、系统地叙述工作方案范本；2、能够掌握制定工作方案的方法，制定出合理的针对本任务的工作方案，逐渐具备制定工作方案的通用能力；3、通过对工作方案检验发现自我存在的错误或缺陷，在教师的协助下修正错误、拟补缺陷，进一步理清工作方案制定的思路。

4 课时一体化教室教师讲解本项目的工作方案，学生听取教师的讲解，了解本工作项目的工作流程，并根据教师的讲解内容填写下列表格各环工作要求（目序号工作流程节具体工作内计划时间要求实际完成时间）的，产出什么合格标准人员安排（分工）材料、工具容学习活动三XA5032 立式铣床电气控制线路装接96 学时序号学习内容参考课时1 学习内容一抄画电气原理图82 学习内容二工作前的准备163 学习内容三绘制布局图，安装元器件84 学习内容四XA5032型立式铣床主运动电气控制线路的接线165 学习内容五XA5032 型立式铣床进给运动电气控制线路的接线166 学习内容六XA5032 型立式铣床辅助功能电气控制线路的接线87 学习内容七XA5032 型立式铣床电气线路的完整接线24累计学时96一体化教室10学习内容一抄画XA5032型立式铣床的电气原理图1、能领会电气图纸的概念，分清电气图纸中的各个要素。

2、能抄画电气原理图8 课时一体化教室抄画电气原理图（另附纸张）学习内容二：工作前的准备1、能根据技术资料列出工具、耗材的名称数量2、会领取电气线路装接所需的工具、元件、导线，3、能使用万用表检查电器元件的质量；4、会运用电气元件的选用原则确定元件的规格型号。

16 课时一体化教室一、机床电路电气元件的选用原则1、什么是电气元件的规格（额定电流、电压、功率等，常规电气参数）？2、下列常用电气元件选用原则是什么？序号元件名称选用原则1 刀开关2 断路器3 熔断器4 交流接触器5 热继电器6 导线3、根据电气元件的选用原则结合电气原理图填写下列表格，填写完成后由教师审核序号图形符号文字符号名称型号/规格数量二、施工材料的领取与检查建立一个模拟材料库房，库房内备有铣床电气线路装接工作所用的元件、耗材、工具等物资。

以小组为单位，安排1名学生扮演库房管理员，其他同学扮演施工人员，库房管理员根据施工人员提供的材料、工具清单向施工人员发放相关材料，工作结束后回收相关物资，并做好出入库记录；施工人员向库房管理员提供材料、工具清单领取相关物资并对领出的物品进行核对与质量检查，装接工作结束后，将剩余物资归还库房（一）施工人员填写物资准备清单由扮演施工人员的学生根据电气原理图填写附表1：电气施工物资准备清单（含工具）附表1：电气施工物资准备清单电气施工物资准备清单（含工具）编号：制表日期：年月日项目名称使用日期序号文字符号名称型号规格数量施工人员填写完毕并核对后，交库房管理员，由管理员根据清单准备相关物资，在管理员准备物资期间，施工人员根据电气原理图分析电路的控制原理。

（二）库房管理员准备物资由扮演库房管理员的同学根据施工人员提供的物资准备清单准备相关物资，并填写物资领取清单附表2：物资领取清单物资领取清单编号：领取日期：年月日项目名称施工日期序文字符号名称型号规格数量备注号库房管理员：领用人：（由库房管理员填写，施工人员签字确认）附表3：工具借用登记表工具借用登记表编号：日期：年月日项目名称施工日期借用日期管理员签字借用人签字序号工具名称型号规格数量备注归还日期管理员签字借用人签字（三）施工人员领取物资及工具施工人员携带物资准备清单到库房领取相关材料及工具，领取物资时施工人员核首先核对库房管理员填写的物资领取清单、工具借用登记表上的内容是否与准备单一致，然后按照库房管理员填写的物资领取清单、工具借用登记表分别领取物资及工具，期间，施工人员应检查所领取物资的规格、型号、数量是否正确，现场检查所借用的工具规格、数量、质量等是否符合使用要求，不符合要求的及时更换，均确认无误后，在物资领取清单及工具借用上签字。

（四）领用物资质量的检查施工人员检查所领取的物资的质量是否符合使用要求，如在检查过程中发现有不合格的元器件，应及时到库房进行更换。

学习内容三：绘制布局图，安装元器件1、能够通过绘制电气布局图，并了解电气布局与安装的一般规则。

2、能够完成电气元件的布局与安装。

3、能按现场5S 管理的要求规范开展元件安装工作。

8 课时一体化教室1、电气元件在配电盘（柜）上布置与安装的原则有哪些？2、在配电盘上钻孔、攻丝的方法及安全注意事项是什么？3、电气元件安装之前还应做哪些方面的检查？4、将电气元件依据电气元件安装要求安装固定在配电盘上，配电盘安装完毕后拍照以备展示之用。

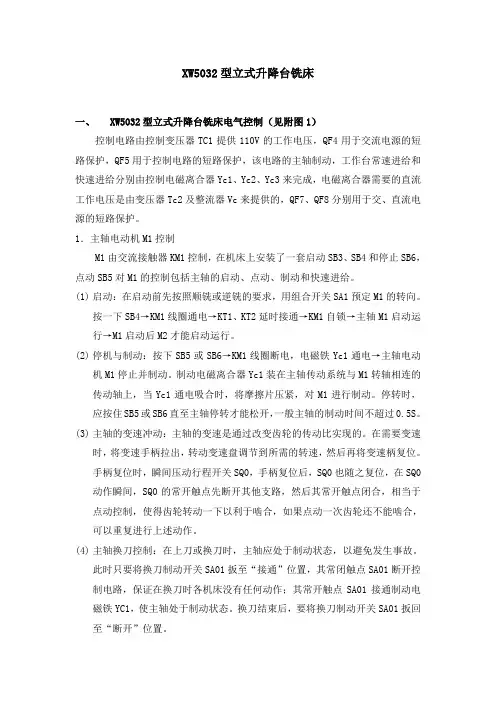

5、手工绘制电气元件布置图学习内容四：XA5032型立式铣床主运动电气控制线路的接线1、能够分析主运动控制线路的工作原理。

2、能够完成电气线路的装接；3、能检查电气线路的装接质量；4、能完成电气线路的通电调试；5、能分析调试过程中出现故障的原因，会排除故障；6、能按现场5S 管理的要求规范开展元件安装工作。
