约克螺杆机组控制说明

约克 YS 螺杆冷水机组 Modbus通讯说明

YS螺杆冷水机组Modbus 通讯说明目录1通讯协议 (3)1.1硬件设置 (3)1.2功能号说明 (4)1.2.1位状态的写( 功能号:0x05 ) (4)1.2.2位状态的读取( 功能号:0x01 ) (5)1.2.3字数据的读取( 功能号:0x03 ) (5)1.2.4字数据的写入( 功能号:0x06 ) (6)1.2.5字数据的写入( 功能号:0x10 ) (7)2 .YS系统参数 (9)2.1系统输入数字量状态 (9)2.2系统输出数字量状态 (9)2.3系统显示信息 (9)2.3系统设定信息 (10)3 .YS报警信息 (13)3.1系统报警信息代码详解 (13)1通讯协议ModBus通讯协议分为RTU协议和ASCII协议，YS螺杆冷水机组采用ModBus RTU通讯协议。

机组提供RS485接口，并可通过RS485把多台机组连成总线。

说明：当机组连成总线时，处于网络末端的机组通常需要启用终端电阻，处于网络其他位置的机组通常不需要终端电阻。

主板两个串口之间分布有四个短路环，两个为一组，每组分属于靠近自己的串口，拔掉一组短路环，即靠近他的串口的终端电阻没有被启用。

请视实际通讯状况取舍终端电阻。

1.1硬件设置接口：RS-485/232/422波特率：9600bps（19200 bps）起始位：1 位数据位：8 位校验: 无校验（奇校验(ODD)）停止位：1 位错误校检：CRC（冗余循环码）说明：括号内是YORK YS机组曾经采用的通讯方式。

1.2功能号说明1.2.1位状态的写( 功能号:0x05 )呼叫: 局号(1-255)功能号(0x05)开始地址(高位)开始地址(低位)数据高位(00:off/FF:on)数据低位(00)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x05)开始地址(高位)开始地址(低位)数据高位(00:off/FF:on)数据低位(00)crc16(低位)crc16(高位)1.2.2位状态的读取( 功能号:0x01 )呼叫: 局号(1-255)功能号(0x02)开始地址(高位)开始地址(低位)数据(00:off/FF:on)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x02)开始地址(高位)开始地址(低位)数据(00:off/FF:on)crc16(低位)crc16(高位)1.2.3字数据的读取( 功能号:0x03 )呼叫: 局号(1-255)功能号(0x03)开始地址(高位)开始地址(低位)字数(高位)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x03)字节数(字数*2)数据1(高位)数据1(低位)数据2(高位)数据2(低位)......数据n(高位)数据n(低位)crc16(低位)crc16(高位)1.2.4字数据的写入( 功能号:0x06 )呼叫: 局号(1-255)功能号(0x06)开始地址(高位)开始地址(低位)数据(高位)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x06)开始地址(高位)开始地址(低位)数据(高位)数据(低位)crc16(低位)crc16(高位)1.2.5字数据的写入( 功能号:0x10 )呼叫: 局号(1-255)功能号(0x10)开始地址(高位)开始地址(低位)字数(高位)字数(低位)字节数数据1(高位)数据1(低位)数据2(低位)......数据n(高位)数据n(低位)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x10)开始地址(高位)开始地址(低位)字数(高位)字数(低位)crc16(低位)crc16(高位)2 .YS系统参数2.1系统输入数字量状态Modbus Adress PLC地址Modbus Function Point List Description00001 X0 02 冷冻水流开关00002 X1 02 冷却水流开关00003 X2 02 启动柜故障（OFF时有故障）00004 X3 02 油位开关010005 X4 02 启动/停机00006 X5 02 辅助安全触点00009 X8 02 压缩机启动反馈00010 X9 02 高压开关01029 M900 01 机组遥控启动01030 M901 01 机组遥控停止01233 M1104 01 日程开关机(ON：允许，OFF：禁止) 2.2系统输出数字量状态Modbus Adress PLC地址Modbus Function Point List Description00070 Y5 02 油加热器（ON为运行中）00071 Y6 02 机组运行状态00072 Y7 02 机组报警状态00073 Y8 02 系统启动00075 Y10 02 冷冻水泵状态00076 Y11 02 冷却水泵状态00079 Y14 02 允许遥控启动2.3系统显示信息Modbus Adress PLC地址ModbusFunctionPoint List Description 读取值示例示例解释43721 D3720 3 遥控出水偏置幅度0/1/2 5℃/10℃/15℃46701 D6700 3 冷冻水进水温度70 7.0℃46702 D6701 3 冷冻水出水温度-70 -7.0℃46703 D6702 3 冷却水进水温度70 7.0℃46705 D6704 3 马达电流百分比65 65％46706 D6705 3 马达电流200 20.0A46707 D6706 3 油温70 7.0℃46708 D6707 3 油压100 100KPA 46709 D6708 3 油过滤器压100 100KPA 46710 D6709 3 冷却水出水温度70 7.0℃46711 D6710 3 滑阀位置650 65％46712 D6711 3 蒸发压力100 100KPA 46713 D6712 3 排气温度70 7.0℃46714 D6713 3 冷凝压力100 100KPA 46715 D6714 3 蒸发饱和温度70 7.0℃46717 D6716 3 冷凝饱和温度70 7.0℃46718 D6717 3 排气过热度70 7.0℃46720 D6719 3 密封油压100 100KPA 46721 D6720 3 蒸发器制冷剂温度70 7.0℃46724 D6723 3 蒸发器小温差70 7.0℃46725 D6724 3 冷凝器小温差70 7.0℃46511 D6510 3 出水温度设定点70 7.0℃46604 D6603 3 出水停机温度设定点70 7.0℃47061 D7060 3 控制方式0/1/2 本地/遥控/通讯47062 D7061 3 最小负荷控制源0/1 滑阀/电流说明：系统显示信息只支持数据的读操作，写操作无效。

YEAS机组说明和特点

约克YEAS风冷螺杆式热泵机组概述一、综述约克YEAS系列螺杆式空气源热泵机组是专门为中央空调的末端设备提供冷热源的空调主机设备。

机组为完全独立的整体式机组，设计成室外（屋顶或地面）安装。

完全由工厂组装，包括蒸发器、风冷式冷凝器、压缩机、润滑系统、控制中心和所有跟机组有关的接管和敷线.并充注冷媒和润滑油.机组出厂前都要进行严格的运转测试，确保每台机组的质量和性能。

二、机械特性框架结构▪框架采用镀锌钢材制成，每一个部件经磷酸锌预处理后再喷涂聚酯粉末▪框架上还有适合国际集装箱吊耳的吊装孔和与减振装置相配的安装孔▪机组各部件和各管路均配备有加强的支撑和吊装钣金压缩机压缩机为直接传动的半封闭双螺杆压缩机，其特点为：——采用锻钢制造的高精度双螺杆转子；精密加工的压缩机锻铁机体，为转子提供最佳的余隙；——整台压缩机的设计工作压力为3.1Mpa;——容量控制，在微电脑控制中心的指挥下，每台压缩机可在25-100%的范围内实现无级调节；——容量调节阀的弹簧自动复位到最小负荷位置，以确保压缩机电机在最小负荷下启动；——内置的排气止回阀可以有效地防止转子在停机时逆转；——内置的排气消声器可以有效地减少噪声源，同时优化气流，以获得最佳性能；——压缩机内置释压阀，插入套筒油加热器，油视镜、油维修阀、排气截止阀，配备完整，方便了机组的维护和保养；——防水接线盒；——吸气冷却，高效可靠的半封闭式电机具有过载保护；热敏电阻和电流过载保护；——内置的吸气过滤网能过滤吸掉吸气中的大颗粒杂质，保护螺杆的表面不受损伤；——大面积油过滤器，内置三级油分离器，10μm 精过滤器，油分离效果佳——与直接启动相比，星三角压缩机电机启动器使电流大约降至33%（工厂安装）。

——压缩机内置保护模块监测电机相故障；压缩机油温控制和油位开关；——外接油冷却盘管，可保持油温稳定，保证压缩机转子的润滑、密封和冷却，使压缩机运行高效、稳定；蒸发器蒸发器为干式壳管式换热器，按照GB151-1999《壳管式换热器》的标准进行制造、检验和验收。

YEWS机组控制系统维修手册

操作指南(基于PLC的控制系统)1．概述1.1 概述约克YEWS水冷螺杆式冷水机组的控制中心是一个基于PLC的控制系统。

它能够控制多个制冷系统（回路），将冷冻水温度维持在设定范围内，并保证冷水机组的安全运行。

该PLC系统监控冷冻水出口温度与设定值的偏差以及该温度的变化速率，以便按要求来启/停、加载/卸载压缩机。

用户通过触模式键盘和液晶显示屏可以看到运行数据和程序数据。

在冷水机组控制中心上有一个主（机组）“ON/OFF”摇臂开关，可用来开启或关闭整台机组，而开启或关闭单个制冷系统则可从相应的液晶显示屏画面中选择。

冷水机组的外部控制接口可以通过Modbus 现场总线获得。

此外，也提供远程遥控接口，以便遥控机组的启/停、限制电流、远程温度重设和报警。

机组参数设置提供密码保护，分别为“观察”、“操作员”、“维修”。

“操作员”：9675；“维修”：1380；返回“观察”级别：1000。

1.2 键盘和显示操作员可以通过键盘从中央位置对整台冷水机组进行控制,获取运行数据、程序设定值和系统命令。

键盘和显示见图1，图2。

1.3 机组启/停开关机组启/停（ON/OFF）开关位于键盘的正下方，如果需要的话，操作员可以用该开关让整台机组停机。

将它置于“ON”的位置，使冷水机组运行。

图1图2显示器为液晶显示器，可用来显示中文或英文信息（每行15个汉字或30个英文字母；共8行）。

该显示屏带有灰度调节、中英文显示切换，均可从相应的显示屏画面中选择。

31：S1；2: 遥控启/停端子；3：S2；4：通讯口1，用于程序升级；5：通讯口2，RS485口可与外部设备通讯，协议为 Modbus RTU ;6: 模拟量输入端子；7：电池；8：滑阀输出；1.4 紧急停机开关(ESD)YEWS冷水机组配有紧急停机装置，一黄底红色开关。

当置于“OFF”（关）位置时，它会切断控制中心内和相应制冷系统的控制电路和电子设备的220V电源。

控制中心内的所有控制电路（包括压缩机）都断电，并且显示也将停止。

螺杆冷水机组操作规程

螺杆冷水机组操作规程
螺杆冷水机组操作规程
一、开机
1.检查并依次打开冷冻水、冷却水管路阀门，其中冷却水出水管阀门开度刚开始时30%，待冷水机组运行10分钟后，再缓慢增加开度直至100%；其他阀门保持100%开度。

2．依次打开冷冻水泵、冷却水泵，并观察电表电流是否正常。

3.检查各水泵的进出水压差应在0.05mpa以上。

4.机组控制面板上的“启动/停止”，按住4秒钟以上，当第一区显示“C”，第二区显示“L-ON”时放开按钮，再按一下确认键。

二、运行
1.当机组冷却水进口温度在30℃以上，开启冷却塔风扇电机；当机组冷却水进口温度在26℃以下，关闭冷却塔风扇电机，温度再低，应关小冷冻供水管阀门或调低机组的负载值.
2.定时观察所有机组的温度、压力、电压、电流是否在正常范围，并做好记录，发现异常立即采取措施。

3.报警时，对照说明书查找报警原因。

处理完复位时，第一区显示“0”时，按住确认键，灯开始闪烁，再按一次确认键。

当冷却水流量小、冷却水管堵、冷却水泵停机等原因时，有可能产生高压报警。

处理完毕后，在机组后侧压缩机处，按一下复位按钮，然后再在控制面板上操作解除报警。

三、停机
1.按一下“启动/停止”按钮。

2.停机最少5分钟后关冷却水泵、冷却塔、10分钟后冷冻水泵。

北京硕人海泰能源有限公司
2009-4-20。

约克螺杆式冷水机组面板操作说明书

约克螺杆式冷水机组面板操作说明书摘要：一、约克螺杆式冷水机组概述二、螺杆式制冷压缩机的分类三、约克螺杆式冷水机组的冷凝方式四、约克螺杆式冷水机组的密封结构形式五、约克螺杆式冷水机组的面板操作说明六、注意事项及售后服务正文：一、约克螺杆式冷水机组概述约克螺杆式冷水机组是一种采用螺杆式制冷压缩机的冷水机组，具有高效、节能、环保等特点。

螺杆式制冷压缩机分为双螺杆和单螺杆两种，其中双螺杆制冷压缩机具有一对互相啃合、相反旋向的螺旋形齿的转子；单螺杆制冷压缩机则有一个外圆柱面上加工了6 个螺旋槽的转子螺杆。

根据冷凝方式的不同，约克螺杆式冷水机组可分为水冷螺杆式冷水机组和风冷螺杆式冷水机组。

此外，根据压缩机的密封结构形式，可分为开启式、半封闭式和全封闭式。

二、螺杆式制冷压缩机的分类1.双螺杆制冷压缩机：具有一对互相啃合、相反旋向的螺旋形齿的转子。

2.单螺杆制冷压缩机：有一个外圆柱面上加工了6 个螺旋槽的转子螺杆。

三、约克螺杆式冷水机组的冷凝方式1.水冷螺杆式冷水机组：通过水冷却方式对冷凝器进行冷却。

2.风冷螺杆式冷水机组：通过风冷却方式对冷凝器进行冷却。

四、约克螺杆式冷水机组的密封结构形式1.开启式：压缩机内部结构完全暴露，便于维修，但密封性能较差。

2.半封闭式：部分密封，具有一定的密封性能，但维修时需要拆卸部分零件。

3.全封闭式：密封性能最好，维修时需要整体更换压缩机。

五、约克螺杆式冷水机组的面板操作说明1.开机操作：首先打开电源开关，然后按下启动按钮，机组开始运行。

2.关机操作：首先按下停止按钮，待机组停机后，关闭电源开关。

3.调速操作：通过调节面板上的调速旋钮，可以调整机组的运行速度。

4.故障处理：如遇到故障，请参照机组上的故障代码表进行排查，并及时联系售后服务人员。

六、注意事项及售后服务1.机组运行时，请注意观察各项运行参数，确保机组正常运行。

2.定期对机组进行维护保养，包括清洁、润滑、紧固等。

约克螺杆式冷水机组面板操作说明书

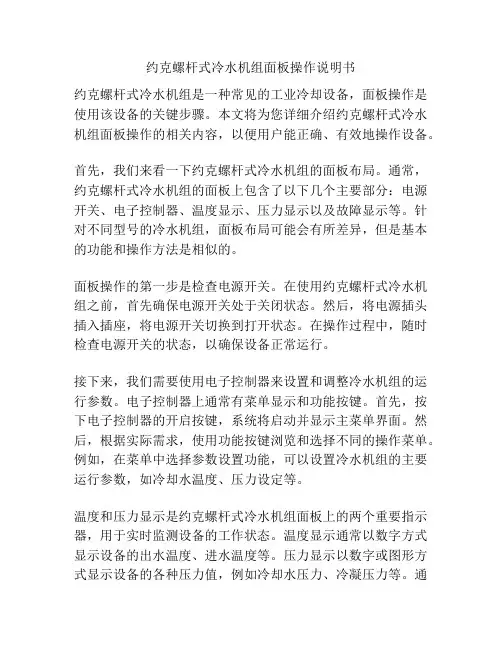

约克螺杆式冷水机组面板操作说明书约克螺杆式冷水机组是一种常见的工业冷却设备，面板操作是使用该设备的关键步骤。

本文将为您详细介绍约克螺杆式冷水机组面板操作的相关内容，以便用户能正确、有效地操作设备。

首先，我们来看一下约克螺杆式冷水机组的面板布局。

通常，约克螺杆式冷水机组的面板上包含了以下几个主要部分：电源开关、电子控制器、温度显示、压力显示以及故障显示等。

针对不同型号的冷水机组，面板布局可能会有所差异，但是基本的功能和操作方法是相似的。

面板操作的第一步是检查电源开关。

在使用约克螺杆式冷水机组之前，首先确保电源开关处于关闭状态。

然后，将电源插头插入插座，将电源开关切换到打开状态。

在操作过程中，随时检查电源开关的状态，以确保设备正常运行。

接下来，我们需要使用电子控制器来设置和调整冷水机组的运行参数。

电子控制器上通常有菜单显示和功能按键。

首先，按下电子控制器的开启按键，系统将启动并显示主菜单界面。

然后，根据实际需求，使用功能按键浏览和选择不同的操作菜单。

例如，在菜单中选择参数设置功能，可以设置冷水机组的主要运行参数，如冷却水温度、压力设定等。

温度和压力显示是约克螺杆式冷水机组面板上的两个重要指示器，用于实时监测设备的工作状态。

温度显示通常以数字方式显示设备的出水温度、进水温度等。

压力显示以数字或图形方式显示设备的各种压力值，例如冷却水压力、冷凝压力等。

通过监测这些参数，可以了解设备运行是否正常，是否需要进行调整或保养。

在使用约克螺杆式冷水机组过程中，如果出现故障，面板上的故障显示将起到重要的作用。

故障显示通常以文字、图形或灯光等形式提示设备的故障类型和位置。

用户可以根据故障显示信息，参考设备使用手册或与厂家联系，查找故障原因并采取相应的措施修复。

在解决故障后，务必按照相关程序复位设备，以确保其正常运行。

总结起来，约克螺杆式冷水机组面板操作主要包括检查电源开关、使用电子控制器进行参数设置和调整、监测温度和压力显示、以及根据故障显示进行故障排查和修复等。

约克螺杆式冷水机组面板操作说明书

约克螺杆式冷水机组面板操作说明书文章标题：深度解析约克螺杆式冷水机组面板操作说明书序在工业领域中，冷水机组是一种常见的设备，它们在空调系统中起着至关重要的作用。

而约克螺杆式冷水机组作为其中的一种，其面板操作说明书更是每一个使用者必须要了解和掌握的内容。

本文将深入探讨约克螺杆式冷水机组的面板操作说明书，从简单的操作入手，逐步深入，帮助读者更好地理解和掌握这一重要内容。

一、初识约克螺杆式冷水机组约克螺杆式冷水机组是一种高效节能的制冷设备，广泛应用于工业和商业领域。

其面板操作说明书是使用者学习如何正确操作和维护设备的重要指南，不可忽视。

1.1 面板操作说明书的作用约克螺杆式冷水机组面板操作说明书包含了设备的基本参数、运行指示、故障排除等内容，对于使用者而言，它是学习和掌握设备操作的重要参考资料。

通过仔细阅读和理解说明书，用户能够更好地了解设备的工作原理和操作流程，确保设备的正常运行。

1.2 重要性与必要性面板操作说明书是约克螺杆式冷水机组的“使用手册”，其中所包含的内容涵盖了设备的方方面面。

使用者必须深入理解和掌握面板操作说明书中的内容，这不仅可以帮助其更好地操作设备，还能在设备出现故障时快速准确地排除故障，确保设备的安全稳定运行。

二、深入了解面板操作说明书2.1 基本操作流程约克螺杆式冷水机组面板操作说明书首先介绍了设备的基本操作流程，包括开机与关机步骤、调节温度与湿度等功能。

使用者需要仔细阅读并按照操作说明书中的指引来操作设备，确保每一个步骤都得到正确执行。

2.2 运行参数与指示在面板操作说明书中，约克螺杆式冷水机组的各项运行参数和指示都有详细的说明。

使用者需要了解各个参数的含义与作用，并且能够根据指示来进行相应的调整和操作。

2.3 故障排除与维护面板操作说明书还包含了设备常见故障的排除方法和维护建议，这对于保证设备的正常运行至关重要。

使用者应该仔细学习和理解这部分内容，以便在设备出现故障时能够迅速作出正确的反应，保障设备和生产的安全。

约克螺杆机组控制说明

ION
1
Agenda
1.YBWC的含义 2.YBWC Model A 的特点 3.YBWC的设计工况 4.系统PID 5.系统GA图 6.YBWC机组新应用的开发
2
YBWC的含义
Y: YORK
B: BUDGET(低成本的） W: 水冷
C: 冷水机组
3
YBWC的特点
1）全系列8个型号，YBWC80A－YBWC240A，冷量从80TR－240TR
10
2）所有型号都是单个压缩机系统，压缩机是YORK贴牌生产 3）冷媒：R-22 4）电源380/3/50 5）100%-75%-50%-25%四段控制 6）干式蒸发器 7）压缩机带内置油分，机组管路简单可靠 8）单片机控制 9）能效比与YEWS相当
4
YBWC的设计工况
冷冻水：7/12度
冷却水：30/35度
3个压力表：排气压力、吸气压力、油压。 2个压力开关：
机组系统上的感测仪器、仪表：
高低压开关、油压差开关。
3个压力表：排气压力、吸气压力、油压。
9
YBWC新应用的开发
1.YBWC B MODEL的开发 2.YBWC R407C应用 3.YBWC ITS 4.YBWC船用 5.YBWC防爆 6.……
蒸发温度：3.5度
冷凝温度：38度
吸气过热度：5度冷凝器过冷度：5度污垢系数：ARI标准电源条件：380/3/50
5
系统PID
6
系统GA
7
系统GA
8
系统GA（续）
机组系统上的感测仪器、仪表：
6个温度传感器： 6个温度传高低压开关、油压差开关。冷冻水进水、冷冻水出水、冷却水进水、油温、吸气温度、排气温度。

约克螺杆式冷水机组面板操作说明书

约克螺杆式冷水机组面板操作说明书
1. 阅读和理解用户手册：在开始操作之前，确保你已经阅读并理解了用户手册中的所有说明和建议。

2. 打开电源：将冷水机组的电源插头插入电源插座，并确保电源插座和工作电压相符。

3. 检查冷却水和冷冻水系统：在开始运行之前，检查冷却水和冷冻水系统是否有泄漏，并且温度和压力都在正常范围内。

4. 设置温度控制：根据你的需求，设置适当的冷冻水出口温度和冷却水出口温度。

5. 启动机组：按下启动按钮，如果机组没有立即启动，可能需要等待一段时间，因为这是冷水机组需要达到其运行温度的过程。

6. 监控运行状态：在机组运行过程中，定期检查各项参数，如电压、电流、水温等，确保一切都在正常范围内。

7. 关闭电源：当机组停止运行时，按下停止按钮，然后拔掉电源插头。

8. 清洁和维护：根据用户手册中的建议，定期清洁和维护冷水机组，以确保其正常运行。

请注意，这些只是一些基本的建议，具体的操作步骤可能会根据不同的设备和模型而有所不同。

如果你需要更具体的帮助，建议你查阅你的冷水机组的用户手册，或者联系制造商的技术支持。

约克水源热泵螺杆机组说明书

约克公司是世界上最大的独立暖通空调和冷藏设备专业制造公司。

成立于1874年，已有127年的历史。

现在无锡和广州都建有工厂。

约克螺杆式冷水机组采用世界名牌FRICK螺杆式压缩机。

FRICK是约克公司属下的全资子公司，是世界最早的螺杆机生产厂家，至今已有140多年的历史。

YS机组冷量范围：100-550TR 能耗低其满负荷能耗指标一般在0.6~0.72kW/RT之间；独特结构设计，部分负荷调节性能优异，机组能充分利用低到12.8℃的冷却水温度，部分负荷能耗远低于其他品牌机组。

开式电机设计。

开式电机优点突出在三个方面：――能耗低，电机由周围空气冷却，相比制冷剂冷却的闭式电机，机组能效提高3～5%；――可靠性高，电机绕阻线径粗，抗高温性能强，耐电源电压波动，电流冲击的能力强；――检修方便快捷，如安装不善或电源故障造成电机烧毁时，只需现场重新绕阻或更换电机，制冷系统冷媒不损分毫，检修费用低。

约克压缩机采用单台双螺杆压缩机，压缩效率高，转子受到两端轴承的平衡支撑，运转平稳，振动噪声小。

滑阀结构独特先进在FRICK压缩机中，滑阀与转子间间隙很小，但不接触，其主要依靠滑阀的长度长于转子的长度，用排气腔的壳体来支持滑阀的最新型滑阀设计。

采用滑阀进行容量控制，能在100%-10%范围内进行无级自动调节。

机组可很好的与建筑物负荷相匹配，运行效率高。

润滑系统可靠无润滑油泵，通过制冷剂于两器间的压差供油，但约克机组压缩机内部设计有备用油槽，以满足压缩机起动时或当意外停电时转子的润滑需要。

机油回收系统先进可靠采用先进的FRICK压缩机，能有效地防止机油渗入回气通道，且不受制冷剂蒸气流速的影响，使机组可以由100%的负荷迅速减至5%的部分负荷运行。

并且可充分利用温度更低的冷却水，提高效率。

油分离效率高采用两级油分离器利用动力和滤网把油从蒸汽中分离出来，滤网直径为3μm，滤油效率高，以至增强了整台机组的性能和寿命。

附++约克冷水机组操作法

附约克冷水机组操作法1.设备结构本装置压缩机为容积式、可变容积、直接启动、双螺旋转子的螺杆压缩机。

电机直接带动阳转子，阴转子依靠阳转子来传动。

转子间相互通过带压油封隔开，该油封可以防止高压气体泄漏到低压区域。

压缩机轴承是由可以耐磨损的部件组成，没有使用滑动轴承。

通过压差使油喷射到压缩机内并达到润滑轴承、密封转子和带走压缩产生的热的作用。

喷射到压缩机内的油压缩气体混合以满足蒸发器冷负荷的要求，并在油分分离出制冷剂气体。

位于阴阳转子之间的滑阀通过轴向移动来与压缩机制冷量匹配，滑阀通过压差来推动。

2.工作原理螺杆式制冷压缩机属容积式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内回转运动，周期性的改变转子每齿间的容积来完成吸气、压缩、排气过程。

由于每个齿槽空间的工作循环都要出现吸气、压缩、排气三个过程，压缩机高速运转时，几对齿槽的工作循环进行，从而使压缩机的吸气、排气连续、平稳。

3.工艺流程来自蒸发器的低温低压的氟利昂气体进入螺杆式压缩机，在旋转中被阴阳转子压缩使气体体积减小。

高温高压的氟利昂气体从压缩机进入油分离器经三级油分离，分离了油的制冷剂气体从油分离器进入冷凝器壳程，被冷凝器铜管内的冷却水降温，把氟利昂气体冷凝成氟利昂液体。

液体氟利昂流经冷凝器底部的过冷器，过冷的氟利昂液体通过压差经节流阀进入蒸发器。

氟利昂液体在蒸发器底部被分流，与流经蒸发器铜管内的冷冻水进行热交换，吸收管内冷冻水的热量变为低温低压气体回到压缩机。

油路系统：从压缩机来的高温高压氟利昂气体中所夹带的润滑油在油分离器内分离出，经油过滤器过滤后，从位于压缩机端口SB-2的复式接头进入油冷却器，在油冷却器内被来自冷凝器的过冷氟利昂液体冷却。

冷却后的油离开油冷经引射块，从压缩机端口SB-3进入压缩机，润滑压缩机轴承和起到轴封的作用。

油路系统的循环是依靠压差的作用进行的。

4. 开车准备4.1 机组初次加油4.1.1 YORK YS冷水机组已经在生产后机组性能测试中加入合适的YORK机油。

约克-YS-螺杆冷水机组-Modbus通讯说明

YS螺杆冷水机组Modbus 通讯说明目录1通讯协议 (3)1.1硬件设置 (3)1.2功能号说明 (4)1.2.1位状态的写( 功能号:0x05 ) (4)1.2.2位状态的读取( 功能号:0x01 ) (5)1.2.3字数据的读取( 功能号:0x03 ) (6)1.2.4字数据的写入( 功能号:0x06 ) (7)1.2.5字数据的写入( 功能号:0x10 ) (7)2 .YS系统参数 (9)2.1系统输入数字量状态 (9)2.2系统输出数字量状态 (10)2.3系统显示信息 (10)2.3系统设定信息 (11)3 .YS报警信息 (16)3.1系统报警信息代码详解 (16)1通讯协议ModBus通讯协议分为RTU协议和ASCII协议，YS螺杆冷水机组采用ModBus RTU通讯协议。

机组提供RS485接口，并可通过RS485把多台机组连成总线。

说明：当机组连成总线时，处于网络末端的机组通常需要启用终端电阻，处于网络其他位置的机组通常不需要终端电阻。

主板两个串口之间分布有四个短路环，两个为一组，每组分属于靠近自己的串口，拔掉一组短路环，即靠近他的串口的终端电阻没有被启用。

请视实际通讯状况取舍终端电阻。

1.1硬件设置接口：RS-485/232/422波特率：9600bps（19200 bps）起始位：1 位数据位：8 位校验: 无校验（奇校验(ODD)）停止位：1 位错误校检：CRC（冗余循环码）说明：括号内是YORK YS机组曾经采用的通讯方式。

1.2功能号说明1.2.1位状态的写( 功能号:0x05 )呼叫: 局号(1-255)功能号(0x05)开始地址(高位)开始地址(低位)数据高位(00:off/FF:on)数据低位(00)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x05)开始地址(高位)开始地址(低位)数据高位(00:off/FF:on)数据低位(00)crc16(低位)crc16(高位)1.2.2位状态的读取( 功能号:0x01 )呼叫: 局号(1-255)功能号(0x02)开始地址(高位)开始地址(低位)数据(00:off/FF:on)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x02)开始地址(高位)开始地址(低位)数据(00:off/FF:on)crc16(低位)crc16(高位)呼叫: 局号(1-255)功能号(0x03)开始地址(高位)开始地址(低位)字数(高位)字数(低位)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x03)字节数(字数*2)数据1(高位)数据1(低位)数据2(高位)数据2(低位)......数据n(高位)数据n(低位)crc16(低位)crc16(高位)呼叫: 局号(1-255)功能号(0x06)开始地址(高位)开始地址(低位)数据(高位)数据(低位)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x06)开始地址(高位)开始地址(低位)数据(高位)数据(低位)crc16(低位)crc16(高位)1.2.5字数据的写入( 功能号:0x10 )呼叫: 局号(1-255)功能号(0x10)开始地址(高位)开始地址(低位)字数(高位)字数(低位)字节数数据1(高位)数据1(低位)数据2(高位)数据2(低位)......数据n(高位)数据n(低位)crc16(低位)crc16(高位)回答: 局号(1-255)功能号(0x10)开始地址(高位)开始地址(低位)字数(高位)字数(低位)crc16(低位)crc16(高位)2 .YS系统参数2.1系统输入数字量状态2.2系统输出数字量状态2.3系统显示信息说明：系统显示信息只支持数据的读操作，写操作无效。

约克YS螺杆水冷机组说明

YS系列螺杆式冷水机组YS 大屏幕液晶显示控制中心约克控制中心大大提高了效率，且为机组提供了监控、数据记录、安全保护和便利的操作。

该控制中心是微处理器控制系统，由工厂负责安装、敷线和测试。

控制中心有液晶显示屏（LCD ）和各界面的轻触式按键。

只需按下单个键就可以显示一系列技术信息，使信息更清晰明了，使机组操作更便捷，并有中、英文两种文字菜单选择。

液晶显示屏表现了冷水机组、子系统和系统参数的情况，并且同一画面可同时显示多个运行参数。

此外，操作员还可以通过界面观察冷水机组的历史运行情况和当前运行情况。

为操作者提供了安全访问密码，以防在未经许可的情况下改变设定值。

访问级别分三级，每级均有自己的密码。

控制中心通过压缩机电机启动器中的1.5或2KVA 变压器来断路，以便为所有控制器提供单独的过电流保护电源。

提供几个接线条用于下列接线，如：遥控启停、流量开关、冷冻水泵、就地和远程启停装置。

控制中心也提供现场联锁，以指示冷水机组的状态。

这些触点包括：遥控模式准备启动、正常停机、紧急停机和冷水机组运行触点。

压力传感器测出系统的压力，其输出是对应于压力输入的一直流电压；热敏电阻测出系统的温度，其输出是对应于所测温度的一直流电压。

可以在远程位置用触点闭合信号或通过串行通信来更改设定值。

远程重设范围可调(达11.1℃)，可以按重设的需要来灵活、有效地使用远程信号。

约克ISN 楼宇自动化系统(BAS)通过专用通讯接口，通讯协议为Modbus RTU 。

对于约克ISN 网络来说，印刷电路板可以向微处理器板请求所需数据。

该供选板可以从约克BAS 组中获得。

运行程序保存在闪烁存储器(Flash Memory Card)中，避免了因交流电源断电/电池用完而引起冷水机组发生故障。

程序设定值保存在RTC 存储器中，其备用锂电池至少有5年的寿命。

智能防冻保护使冷水机组能在2.2℃的冷冻水出口温度下运行，当水温过低时机组不会出现干扰跳闸。
