塑料成型工艺6二次成型

t 3
加工温度＞Tf(m），粘流态，不可逆粘流形变为主，制品稳定性高。 Tg＜加工温度＜ Tf(m），高弹态，弹性形变增加，为主，可逆形变。增加作用力或作用时间，则粘性形变迅速增加，实质是高弹态下大分子的强制性流动。
•聚合物的粘弹性总形变 =普弹形变 + 推迟高弹形变 + 粘性形变
Tg比室温高得多的聚合物，在Tg~Tf间，受热软化，受外力时产生形变，此时普弹形变很小，可忽略；因粘性很大，粘性形变可忽略；由此，形变主要是高弹形变，由于大分子链段形变和位移的贡献，具有可逆性。
二次成型过程中，聚合物的形变主要是高弹形变。
高弹形变——松弛过程
受外力，聚合物产生形变，保持在t=t1时，形变近似r∞ 若时间t1时，除去外力，则经过一段时间，形变回复，可逆性，曲线b，温度>Tg。若形变至r∞后，快速冷却，则形变冻结在r∞，形状固定, 曲线c。温度=室温<<Tg
6.2.1 注射吹塑

注射吹塑是用注射成型法先将塑料制成有底型坯，再把型坯移入吹塑模内进行吹塑成型。
一、无拉伸注坯吹塑

生产批量大的小型精制容器和广口容器
通过注射成型，在芯棒上形成型坯，（棒一端可通气，另一端有微孔）。然后将热型坯置于吹塑模具内，吹入压缩空气，型坯胀大,脱离芯棒，贴于模壁上成型和冷却。
6.1 二次成型原理
一、聚合物的物理状态

聚合物在不同温度下分别表现为玻璃态(或结晶态)、高弹态和粘流态。非晶型在Tg以上呈类橡胶状，显示出橡胶高弹性，在Tf以上呈粘性液体状；部分结晶型在Tg以下呈硬性结晶状，在Tg以上呈韧性结晶状，在接近Tm转变为具有高弹性的类橡胶状，高于Tm则呈粘性液体状。在TgTf(m)间，聚合物既表现液体性质又显示固体性质。塑料的二次成型加工在类橡胶态下进行，在成型过程中既具有粘性又具有弹性，在类橡胶态下，聚合物模量要比玻璃态下时低，形变值大，但由于有弹性性质，聚合物仍具有抵抗形变和恢复形变的能力，要产生不可逆形变必须有较大外力作用。

二次成型资料

优点是成型压力较低，对模具要求低，工艺较简单，生产率高，设备投资少，能制造面积较大的制品。
缺点是原料须经过一次成型，故成本较高，制品的后加工较多。
一、热成型的基本方法
1.差压成型
产生压差有两种方法真空成型压力成型
工艺过程：
特点：①制品结构鲜明，与模具面贴合一面的光洁度较高； ② 与模具面贴合时间愈后的部位，其厚度愈小；③模具结构简单，通常只有阴模。
将片材加热到成型温度所需时间，约占整个成型周朗的50％～80％。片材加热时间主要决定于材料的品种和片材厚度，片材比热容和导热系数。
2.成型速度
拉伸速度的大小与片材成型时的温度有密切关系，温度低，片材变形能力小，应慢速拉伸，若要采用高的拉伸速度，就必须提高拉伸时的温度。由于成型时片材仍会散热降温，所以薄型片材的拉伸速度一般应大于厚型的。
3.吹胀比
是制品尺寸和型坯尺寸之比，亦即型坯吹胀的倍数。吹胀比↑节约材料，但壁厚↓，吹胀成型困难，强度和刚度↓ 。一般吹胀比为2～4倍。
4.模温和冷却时间
根据塑料的种类来确定，Tg或Tf高者，允许采用较高的模温。模温过低过早冷却，吹胀困难，制品的轮廓和花纹会变得很不清晰。模温过高冷却时间长，生产周期增加，脱模易变形。
3.成型压力
在成型温度下，只有当压力在材料中引起的应力大于材料在该温度时的弹性模量时，才能使材料产生形变。成型压力随聚合物品种、片材厚度和成型温度而变化。
第四节拉幅薄膜成型
含义：将挤出成型所得的厚度为1～3 mm的厚片或管坯，重新加热到材料的高弹态下进行大幅度拉伸而形成的薄膜。
拉幅薄膜的生产可以将挤出和拉幅两个过程直接联系起来进行连续成型，也可以把分为两个独立的过程来进行。

《塑料成型工艺学》PPT课件

(3).原因: ①入口效应熔体从较大储器到较小模口时流速提高,压降突然增大,产生沿流动方向的纵向速度梯度,在纵向速度梯度拉伸下,分子链沿流动方向伸展开,产生高弹形变.(若流体在口模中停留时间足够长,在入口区由于拉伸流动产生的高弹形变会全部松弛掉,否则,来不及完全松弛的形变被带出口模再松弛膨大) ②剪切流动流体流动,高分子构象发生变化,分子从未受剪切时的自由卷曲状态变为沿剪切方向伸展开状态的同时储存了高弹形变,被带出口模后松弛,表现为Braus效应
重点: 线性非结晶型聚合物(无定形聚合物)的力学状态
3. 聚集态与加工性的关系 ① T<Tg 玻璃态适于机械加工,如车削,锉削,制孔,切螺纹等.加工使用的最低温度是脆化温度Tb. ② Tg<T<Tf 高弹态可进行较大变形的成型加工,如压延,中空吹塑,热成型等.但此形变是可恢复的.
③ T>Tf 粘流态 (Tf为粘流温度)可进行变形大,形状复杂的成型如注射,挤出等.此时的力学特点是,整个分子链的运动变为可能,在外力作用下,可发生不可逆的粘流持续形变. ④ T>Td(降解温度),制品外观质量和力学性能下降.
3.粘性和弹性形变
聚合物熔体在受有应力时，存在粘性和弹性两种形变 (1)特点：粘性变形没有回复的可能，但弹性变形可以回复。 (2)松弛过程：弹性变形的发展和恢复过程松弛时间：聚合物熔体受应力作用时表观粘度对弹性模量的比值 (3)变形大小的量度：无论受剪应力还是拉伸应力作用变形经历时间>松弛时间，不可回复的粘性变形为主变形经历时间<松弛时间，可恢复的弹性形变为主例如锥形流到中既存在剪切形变也有拉伸形变，但流道越长，拉伸弹性变形的贡献越小，在截面不变的流道中不存在拉伸变形
特点：只有当剪应力高到屈服应力值时才发生塑性流动，且与呈线性关系流动方程：式中为刚度系数，等于流动曲线的斜率。当剪应力小于屈服应力时为固体，一旦大于该值立刻呈现流动行为，原因是流体静止时形成了凝胶结构，外力增大受到破坏开始流动。如牙膏、油漆、润滑脂、泥浆等都属于或接近宾哈流体

塑料成型工艺ppt课件

5、着色剂定义：能使塑件具有各种颜色的物质。分类：无机颜料有机颜料有机着色剂染料
一般来说，理想的着色剂应色彩鲜艳，着色力大；有良好的分散性；具有良好的热稳定性，不变色、不分
解，能长期耐热；良好的光稳定性、耐溶剂性、化学
稳定性；不影响塑料的加工性能和使用性能；价格便
宜。
指标
无机颜料
车座、门把手、方向盘、仪表板等。
• 4、电气工业：电线、电缆、绝缘体、家用电器、计算机及各种通讯设备等。 • 5、化学工业：塑料耐腐蚀性使塑料化工设备方面得以广泛应用，如制作塔器、贮槽、贮罐、反应器、电镀电解槽、热交换器、烟囱、管道、阀门、泵
、衬里等。
• 6、仪器仪表：制造各种部件。
• 7、建筑工业：给水管系统，排水管系统，雨水管、槽系统，电气护套管系统，热收缩管系统，塑料门窗系统，板材，壁纸，地板卷材，地板毡，披叠板系统，平托盘，发泡与实芯硬PVC多种异型材，防水材料，堵水材料，装饰装修材料，建筑涂料，外加剂，粘接剂，卫生洁具，家具等等。 • 8、航空工业：飞机用各种增强塑料作结构和覆面材料，常规武器中各种零部件。 • 9、国防和尖端工业：各种烧蚀材料、耐腐材料、增强材料等。
不足之处：耐热性比金属等材料差；容易受温度变化而影响尺寸的稳定性；易发生蠕变现象；易发生老化。
二、塑料的用途
1、农业、渔业：塑料在农业方面常用的材料有薄膜、管道、片板、绳索和编织袋等。塑料温室，农作物、肥料和药物等的包装,农田水利工程多选用塑料管，农舍建筑、畜牧保护、农业机械及器具、鱼网、
4、润滑剂定义：以改进高聚物的流动性、减少摩擦、降低界面黏附力为目的而在树脂中使用的一种添加剂。分类：润滑剂分为外润滑剂和内润滑剂两种。作用：同一种润滑剂在不同的聚合物或不同的加工条件下会表现出不同的润滑作用，多数润滑剂兼有内、外润滑剂的双重功能。

塑料成型工艺ppt

塑料的分类
根据不同的特性，塑料可以分为热塑性塑料和热固性塑料两大类。
塑料的特性与应用
塑料的特性
塑料具有质轻、耐腐蚀、绝缘、美观等特性，广泛应用于各个领域。
塑料的应用
塑料被广泛应用于建筑、电子、汽车、医疗、包装等领域。
塑料的生产过程
1 2
合成树脂的生产
合成树脂是塑料的主要原料，可以通过聚合或缩聚反应制得。
2. 产品拓展：通过开发新型的吹塑制品，拓展了产品应用领域和市场空间。
3. 降本增效：通过优化生产流程和管理模式，降低了生产成本，提高了经济效益。
THANKS
谢谢您的观看
03
塑料成型设备
注射成型设备
注塑机
用于生产各种塑料制品，包括小型零件到大型部件。
注胚机
用于生产小型塑料制品，如化妆品瓶盖、按钮等。
压注成型机
用于生产热固性塑料制品，如电子元件和汽车零部件。
挤出成型设备
01
02
03
单螺杆挤出机
是最常用的挤出设备，适用于各种塑料制品的生产。
双螺杆挤出机
主要用于生产高精度、高质量的塑料制品，如管材、板材等。
安全检查与监督
定期进行安全检查和监督，及时发现和消除安全隐患，防止安全事故的发生。
06
案例分析与应用
案例一：某塑料制品公司的注射成型工艺优化
总结词：通过技术升级和设备更新，优化了注射成型工艺，提高了生产效率和产品质量。
详细描述
1. 技术升级：采用新型的注射成型机，能够实现高精度、高质量的塑料制品生产。
添加剂的添加
在合成树脂中加入各种添加剂，以改善塑料的性能。
3
塑料成型

第七章塑料的二次成型

广泛成型口径不大的各种瓶、壶、桶和儿童玩具等。常用塑料为PE、PVC、PP、PS，少部分用PA、cellular、PC等等
成型工艺
两种工艺：注射-吹塑挤出-吹塑
制品飞边少、口部不需要休整、制品尺寸和壁厚精度高，加工过程省去切断操作；但型坯需要重新加热，增大了热消耗，使生产受到一定限制
挤出法生产效率高，型坯温度均匀，熔接缝少，吹塑制品强度较高，设备简单，投资少，对中空容器的形状、大小和壁厚允许范围较大，适用性广，工业应用较多。注射法制品飞边少、口部不需要休整、制品尺寸和壁厚精度高，加工过程省去切断操作；但型坯需要重新加热，增大了热消耗，使生产受到一定限制。
三、热成型
差压成型
热成型方法
覆盖成型
其他热成型（柱塞辅助成型、推气成型）
四、拉幅薄膜成型
（一）平膜法逐步拉伸薄膜成型（二）管膜法拉幅薄膜
二次成型温度

成型温度以最易产生形变且伸长率最大的温度为宜。无定形热塑性聚合物的最易成型温度与其Tg（与频率有关）相当。
冻结温度决定了实际的有效形变(残余形变）。一般以处于材料的Tg以下最好。

二、中空吹塑成型
1.定义
将挤出或注射成型的塑料管坯（型坯）趁热于半熔融的类橡胶态时，置于各种形状的模具中，并即时在管坯中通入压缩空气将其吹胀，使其紧贴于模腔壁上成型，经冷却脱模后即得中空制品。
第七章
塑料的二次成型
一、二次成型原理

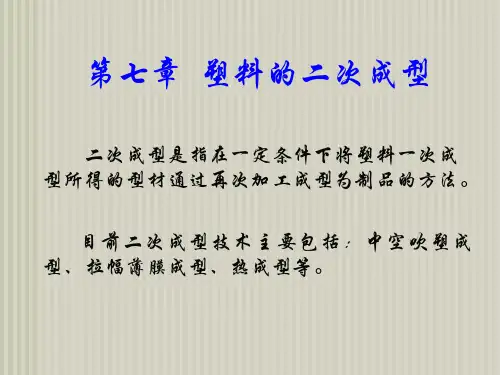

1.定义在一定条件下将片、板、棒等塑料型材通过再次加工成型为制品的方法，称为二次成型法。
