常压蒸馏装置工艺 石油[研究材料]
化学工艺石油常压蒸馏
不致过高，或保证塔内有尽可能高
的真空度
4．中段循环回流
优点：
设计塔：可以减小塔径 正在生产的塔：可以提高 处理量
使塔内汽、液相负荷分布均匀 可以更加合理地利用回流热量 不足： 是原油换热 的主要热源
打入冷回流，需增加换热板
循环回流段以上内回流减少了，塔板效率降低 投资高，制造工艺复杂
二、回流方式
采用各种回流的目的
保证精馏塔具有精馏的作用
取走塔内剩余热量
控制和调节塔内各点温度
保证塔内汽液相负荷分布均匀 保证各产品质量
1、塔顶冷回流
部分过冷液体从塔顶返回塔内，用于控制塔顶 温度，提供塔内精馏所需回流，并从塔顶取走 剩余热量； 当只采用塔顶冷回流时，冷回流的取热量应等 于全塔总剩余热量； 当回流热量一定时，冷回流的温度越低，冷回 流的流量就越低； 一般常压塔的汽油冷回流温度为30～40℃
循环回流：是从塔内某个位置抽出部分液体，经换 热冷却到一定温度后再返回塔内，物流 在整个过程中处于液相，只是在塔内外 循环流动，借助于换热器取走部分剩余 热量
3．塔顶循环回流
塔顶循环回流主要应用于以下情况：
塔顶回流热量大，考虑回收这部分 热量，以降低装置能耗 塔顶馏出物中含有较多的不凝气， 使搭顶冷凝冷却器的传热系数降低 要求尽量降低塔顶馏出线及冷却系 统的流动压力降，以保证塔顶压力
3．汽提蒸汽用量
汽提蒸汽一般都是用温度为400～450℃的过热水蒸气 目的 ★ 侧线汽提：驱除低沸点组分，提高产品闪点，改善分 馏精确度； ★ 常压塔底汽提：降低塔底重油中<350℃的馏分含量，
以提高轻质油收率，同时也减轻了塔的负荷；
★ 减压塔底汽提：降低汽化段的油气分压，尽量提高减 压塔的拔出率 用量 汽提蒸汽一般要占汽提油品重量的2～4%
化学工艺石油常压蒸馏解析
常压渣油，AR
减压渣油，VR
3、炼厂蒸馏装置的工艺流程
① 燃料型
② 燃料-润滑油型
③ 燃料-化工型
3.原油常压精馏塔
一、原油常压精馏塔的工艺特征
1．原料和产品都是复杂的混合物
不能采用单组分的百分数表示进料组成和控制产 品质量，而只能控制馏程、抽出温度等
产品都满足一定的质量指标，但不能像二元或多元精 馏塔一样得到较纯的化合物
1、塔顶冷回流
部分过冷液体从塔顶返回塔内，用于控制塔顶 温度，提供塔内精馏所需回流，并从塔顶取走 剩余热量；
当只采用塔顶冷回流时，冷回流的取热量应等 于全塔总剩余热量；
当回流热量一定时，冷回流的温度越低，冷回 流的流量就越低；
一般常压塔的汽油冷回流温度为30～40℃
2．塔顶油气二级冷凝冷却
当产品多于两个时，如出汽油、煤油、柴油等时，要 用复合塔，且往往是半截塔，也就是说这个塔没有提 馏段，但为了保证分馏的精确度，采用汽提段弥补
2．石油精馏塔是复合塔和不完全塔
➢ 侧线产品设汽提塔或再沸器 ➢ 用汽提段代替提留段（用过热蒸汽代替再沸器） ➢ 汽提蒸汽的作用
由塔底通入少量的过热水蒸气，以降低油气分压，有利 于轻组分的汽化；侧线汽提的目的是使混入产品中的较 轻组分汽化再返回常压塔，即保证了轻质产品的收率， 又保证了本产品的质量
精馏的实质 气、液两相进行连续多次的平衡汽化和平衡冷凝
精馏的分离效果要远远优于平衡汽化和简单蒸馏。
2.原油蒸馏工艺流程
一、典型的三段原油常减压蒸馏工艺流程
汽化段数： 在原油蒸馏流程中，原油经历的加热汽化蒸馏的次数
原油的脱盐脱水系统 原油的精馏系统，如初馏塔、常压塔、汽提塔等 加热、换热系统，如换热器、加热炉等 产品的冷凝冷却系统 自动检测和控制系统
450万吨年原油常减压蒸馏装置工艺设计
1 课题的目的与意义原油是极其复杂的混合物，通过原油的蒸馏可以按所制定的产品方案将其分割成直馏汽油、煤油、轻柴油或重柴油馏分及各种润滑油馏分和渣油等[1]。
原油蒸馏是石油加工中第一道不可少的工序，故通常称原油蒸馏为一次加工，其他加工工序则称为二次加工[2]。
原油的一次加工能力即原油蒸馏装置的处理能力，常被视为一个国家炼油工业发展水平的标志。
截至2008年年底，我国原油加工能力为4.2亿t/a，占世界炼油总能力42.8亿t的10%；我国原油加工量3.42亿t，占世界炼油加工量的7%，居世界第二位（仅次于美国）；我国炼厂总数（大中型）为53座，占世界总数655座的8%，其中，镇海炼厂位居世界排名第十七位[3]。
原油常压蒸馏在炼化企业加工过程中占有很重要的地位，其加工的好坏直接关系到后续产品质量和经济效益。
因此，原油常压蒸馏被称为石油加工的“龙头”。
基于以上原因，几乎在所有的炼油厂中，原油的第一个加工装置就是常压蒸馏装置。
尽管近年来常减压蒸馏技术和管理经验不断创新，装置节能降耗和产品质量得到了显著的提高，但与国外先进水平相比，仍存在较大的差距，如装置耗能较大，分馏和减压拔出深度偏低，对含硫原油的适应性较差等。
进一步的提高常减压装置的操作水平和运行水平显得日益重要，对提高炼油企业的经济效益也具有非常重要的意义。
本设计主要是依据国家成品油有关标准和市场供需情况，确定原油加工方案，进行原油常压蒸馏的工艺设计。
它的意义在于，通过常压蒸馏对原油的处理，可以按所指定的产品方案将原油分割得到汽油、煤油、轻柴油、重柴油馏分以重油馏分等。
可以减少渣油量，提高原油总拔出率。
不仅能获得更多的轻质油品，也可为二次加工、三次加工提供更多的原料油。
2 国内外研究现状原油蒸馏作为一次加工在石油加工中占有重要地位。
通常炼厂是依次使用常压和减压的方法，将原油按照沸程切割成不同的馏分。
人们将既采用了常压蒸馏又采用了减压蒸馏的原油蒸馏装置通常称为常减压蒸馏[4]。
石油常压蒸馏工艺介绍
石油常压蒸馏工艺介绍一、引言石油常压蒸馏是石油加工过程中的重要环节，其主要目的是将原油中的轻质组分分离出来，以得到合格的汽油、煤油、柴油等产品。
本文将对石油常压蒸馏工艺的原理、流程、设备组成、操作要点、影响因素、优化措施以及注意事项进行详细介绍。
二、工艺原理石油常压蒸馏的基本原理是利用不同组分在高温下的挥发度差异，通过加热和冷凝操作，将原油中的轻质组分分离出来。
在蒸馏过程中，高温使得原油中的轻质组分挥发，然后通过冷凝器将其冷凝成液体，从而实现组分的分离。
三、工艺流程石油常压蒸馏的工艺流程包括以下步骤：1. 原料准备：将原油进行预处理，如脱水、脱盐等，以确保蒸馏过程的顺利进行。
2. 加热：将预处理后的原油加热到适宜的温度，使其中的轻质组分挥发。
3. 分离：利用塔盘和填料等设备，将挥发出来的轻质组分与重质组分进行分离。
4. 冷凝：将分离出的轻质组分通过冷凝器进行冷凝，得到产品。
5. 产品收集：将冷凝后的产品收集起来，进行进一步的加工或储存。
四、设备组成石油常压蒸馏设备主要由以下几个部分组成：1. 加热炉：用于加热原油，使其中的轻质组分挥发。
2. 蒸馏塔：用于将挥发出来的轻质组分与重质组分进行分离。
3. 冷凝器：用于将分离出的轻质组分进行冷凝。
4. 产品收集罐：用于收集冷凝后的产品。
五、操作要点1. 控制加热温度：加热温度是影响常压蒸馏效果的关键因素，应根据原料的性质和产品要求调整加热温度。
2. 控制回流比：回流比的大小直接影响产品的质量和产量，应根据实际情况调整回流比。
3. 定期清洗设备：为了防止设备结垢和堵塞，应定期清洗设备，特别是蒸馏塔和冷凝器。
4. 严格监控产品质量：在生产过程中，应严格监控产品质量，确保产品符合相关标准。
六、影响因素1. 原料性质：原料的性质如密度、粘度、含水量等都会影响常压蒸馏的效果。
2. 加热方式：加热方式如直接加热、间接加热等也会影响常压蒸馏的效果。
3. 设备性能：设备性能如塔盘、填料等的质量和性能也会影响常压蒸馏的效果。
石油炼制常压减压蒸馏装置
第十四章石油炼制常压减压蒸馏装置一、常减压蒸馏装置概述及工艺流程说明1、装置概述装置主要设备有30台, 各类设备参数如下。
(１) 加热炉2台常压炉1 台, 138,160,000 kJ/h减压炉1台, 75,360,000 kJ/h(２) 蒸馏塔4座初馏塔（塔-1）：φ 3000×26033 mm常压塔（塔-2）：φ3800×34962 mm汽提塔（塔-3）：φ1200×24585 mm减压塔（塔-4）：φ6400/φ3200×38245 mm(３) 冷换设备116台（不包括空气预热器）换热器76台，总换热面积11455 m2，其中用于发生蒸汽有1140 m2，用于加热电脱盐注水175 m2；冷凝冷却器40 台，总冷却面积10180 m2。
(４) 泵55台电动离心泵42台，蒸汽往复泵1台，计量泵10台，刮板泵2台。
(５) 风机1台。
(６) 容器 33个(７) 吹灰器26台其中伸缩式4台，固定式22台。
2、工艺流程说明（1）原油换热系统①原油从油罐靠静位能压送到原油泵（1#、2#）进口，在原油泵进口注入利于保证电脱盐效果的破乳剂和新鲜水，经泵后再注入热水，然后分三环路与热油品换热到110~120℃，进入电脱盐罐进行脱盐脱水。
②原油在电脱盐罐内经20000V高压交流电所产生的电场力作用，微小的水滴聚集成大水滴，依靠密度差沉降下来，从而与原油分离。
因原油中的盐分绝大部分溶于水中，故脱水其中也包括脱盐。
③原油从电脱盐罐出来后注入NaOH，目的是把原油残留的容易水解的MgCl、CaCl2转2化为不易水解的NaCl，同时中和原油中的环烷酸、H2S等，降低设备腐蚀速率，延长开工周期。
然后经接力泵（01#，02#）后分三路，其中二路继续与热油品换热到220~230℃后进初馏塔，另一路则先后经过炉-2、炉-1对流室冷进料管加热到210~220℃后进初馏塔。
（2）初馏系统被加热至220~230℃的原油进入初馏塔（塔-1）第6层（汽化段）后，分为汽液两相，汽相进入精馏段（第6层上至塔顶），液相进入提馏段（第6层下至塔底）。

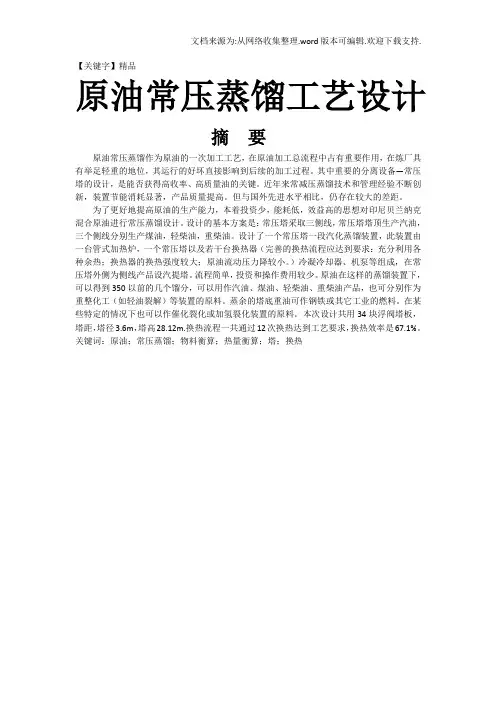

【精品】原油常压蒸馏工艺设计
【关键字】精品原油常压蒸馏工艺设计摘要原油常压蒸馏作为原油的一次加工工艺，在原油加工总流程中占有重要作用，在炼厂具有举足轻重的地位，其运行的好坏直接影响到后续的加工过程。
其中重要的分离设备—常压塔的设计，是能否获得高收率、高质量油的关键。
近年来常减压蒸馏技术和管理经验不断创新，装置节能消耗显著，产品质量提高。
但与国外先进水平相比，仍存在较大的差距。
为了更好地提高原油的生产能力，本着投资少，能耗低，效益高的思想对印尼贝兰纳克混合原油进行常压蒸馏设计。
设计的基本方案是：常压塔采取三侧线，常压塔塔顶生产汽油，三个侧线分别生产煤油，轻柴油，重柴油。
设计了一个常压塔一段汽化蒸馏装置，此装置由一台管式加热炉，一个常压塔以及若干台换热器（完善的换热流程应达到要求：充分利用各种余热；换热器的换热强度较大；原油流动压力降较小。
）冷凝冷却器、机泵等组成，在常压塔外侧为侧线产品设汽提塔。
流程简单，投资和操作费用较少。
原油在这样的蒸馏装置下，可以得到350以前的几个馏分，可以用作汽油、煤油、轻柴油、重柴油产品，也可分别作为重整化工（如轻油裂解）等装置的原料。
蒸余的塔底重油可作钢铁或其它工业的燃料。
在某些特定的情况下也可以作催化裂化或加氢裂化装置的原料。
本次设计共用34块浮阀塔板，塔距，塔径3.6m，塔高28.12m.换热流程一共通过12次换热达到工艺要求，换热效率是67.1%。
关键词：原油；常压蒸馏；物料衡算；热量衡算；塔；换热目录前言背景我国炼油工业经过50多年的发展，到21世纪初期，已经形成281Mt/a的原油加工能力，生产的汽油、煤油、柴油、润滑油等石油产品基本满足的国民经济的发展和人民生活的需要。
但是，加入21世纪，特别是我国成为世界贸易组织的正式成员后，按照市场准入、关税减让的相关壁垒协议，国内成品油市场将逐渐融入国际市场，不可避免的要参与世界贸易大环境下的竞争，基本依靠自有技术发展起来的我国炼油工业面临着严峻挑战。
原油—实沸点蒸馏—常压蒸馏法
FNYSHYY00205 原油 实沸点蒸馏 常压蒸馏法F-NY-SH-YY-00205原油—实沸点蒸馏—常压蒸馏法1 范围本方法适用于原油及除液化石油气、很轻的石脑油和初馏点高于400℃以上石油馏分以外的石油混合物。
2 主题内容本方法规定了使用实沸点蒸馏仪（具有14～18块理论板，回流比为5∶1），对稳定原油进行蒸馏到相当于常压温度400℃的蒸馏方法。
3 相关技术术语3.1 绝热性 adiabaticity整个蒸馏柱没有明显的热量增加或热量损失的状态。
当蒸馏柱发生热损失时，其内回流会异常，大于柱头回流量，而当蒸馏柱加热套加热过量时，则其情况相反。
3.2 蒸出速率 boil up rate单位时间内蒸气进入蒸馏柱的量。
在给定的蒸馏柱中以cm 3/h 表示，或以每小时单位横截面的cm 3数表示（cm 3/h·cm 2）。
可参考关于正庚烷-甲基环己烷评定蒸馏柱效率部分（见附录A），测定在蒸馏柱的底部进行。
正庚烷-甲基环己烷试验的最大蒸出速率是在稳定无液泛的状态下测定的。
常规的绝热操作，蒸出速率可由馏出率乘以回流比加1估算。
3.3 原油的脱丁烷 debutanization of crude petroleum原油脱去包括丁烷及C 4以下的轻烃，保留较重的烃类。
实际上，原油脱丁烷就是：收集在冷阱中的轻烃，C 2～C 4的烃类为其存在于初始试样中的95%以上，而C 5烃类为其存在于初始试样中的5%以下。
3.4 蒸馏压力 distillation prcssure压力的测量点尽可能靠近蒸气温度测量点，一般在冷凝点的顶端。
3.5 蒸馏温度 distillation temperature在蒸馏柱头部测定的饱和蒸气温度。
此温度即是柱头温度或称气相温度。
3.6 动滞馏量 dynamic hold-up在正常操作条件下，蒸馏柱中滞馏液体的量。
对填料柱以填充的体积百分率表示，该数据能反映出各种填料间的差异。
石油常减压蒸馏工艺流程
石油常减压蒸馏工艺流程石油是一种天然的化石燃料，是世界经济的重要基础能源之一。
石油通过提炼得到各种石油产品，其中石油蒸馏是最基本的工艺之一。
石油蒸馏是一种利用石油中不同沸点的组分在一定温度下进行分馏的工艺。
常减压蒸馏是一种常压下蒸馏温度过高的组分，在降低压力下进行蒸馏的过程。
一、设备介绍1. 蒸馏塔蒸馏塔是进行石油蒸馏的主要设备，通常是一种垂直的筒形容器，内部装有填料或塔板。
填料或塔板的作用是增加接触面积，促使原料与蒸汽充分混合，在塔内形成气液两相流动，使得原料中的各种组分在塔内得到分离。
2. 冷凝器冷凝器是将蒸气冷却成液体的设备，常减压蒸馏中使用的是冷凝水作为冷却剂。
冷凝器的作用是将热气体中的汽化物质冷却成为液态，便于收集和继续处理。
3. 加热炉加热炉是将原料加热至需要的温度的设备，常减压蒸馏中需要将原料加热至一定温度，以便在塔内进行分馏。
4. 油水分离器油水分离器用于将分馏出的石油产品和冷凝水进行分离，便于后续的收集和处理。
二、常减压蒸馏工艺流程1. 原料进料原料（石油）首先通过加热炉加热至一定温度，然后进入蒸馏塔的塔底。
在蒸馏塔内，原料与加入的蒸汽充分混合，在填料或塔板上形成气液两相流动。
2. 分馏在常减压蒸馏过程中，压力降低，使得原料中的沸点较高的组分在较低温度下也能分馏出来。
这样，原料中的各种组分都能在蒸馏塔内逐渐分离出来，形成不同沸点的石油产品。
3. 冷凝分馏出的蒸汽进入冷凝器，通过冷凝水的冷却作用，将蒸汽冷却成液态，得到相应的石油产品。
冷凝后的油产品和冷凝水通过油水分离器进行分离，得到纯净的石油产品。
4. 收集经过分离的石油产品通过管道输送至相应的储罐或装车，以备后续的加工和销售。
同时，冷凝水也可经过处理后再次利用。
5. 控制参数在常减压蒸馏过程中，需要严格控制加热温度、压力和冷凝温度等参数，以确保分馏的效果和产品质量。
三、总结常减压蒸馏是一种常压下蒸馏温度过高的组分，在降低压力下进行蒸馏的工艺，可以有效分离出原料中不同沸点的组分，得到所需的石油产品。
炼油厂常减压蒸馏装置生产原理工艺简介(PPT64页)
二套常减压工艺简介
9
工艺流程简介初馏、常压分馏系统概述
初馏塔直径Φ3.2米，内装１８层浮阀塔盘，开有一个侧线 初馏塔抽出4%（占原油）直接送入常压塔，可以减少常压炉
的热负荷 常压塔直径上部为Φ3.8米，下部为Φ4.8米，内装47层浮阀塔
盘，及一个供常二中换热的填料段 常二中取热段采用环矩鞍和隔栅填料解决
二套常减压工艺简介
2
工艺原理及概述工艺原理
常减压蒸馏是原油加工的第一道工序 装置是根据原油中各组份的沸点（挥发度）不同用加热的方
法从原油、柴油等组份 常压渣油在避免裂解的较低温度下进行分馏，分离出润滑油
料、催化料等二次加工原料，剩下减压渣油。
侧线（减二、减三、减四）
二套常减压工艺简介
12
工艺流程简介减压分馏系统概述
为了确保减压四线油质量，在进料段和减四线抽出层之间， 设有一个净洗段，用净洗段流下的内回流做洗涤油，冷凝下 的油作为减五线抽出，送去作催化裂化原料。
进料段处塔径放大到10米以进一步降低空速 在进料处的塔内部设有水平敷设的环型导流板，使汽液顺利
本装置的减压塔，经过两次大型的改造，现在为全填料减压 塔，塔顶采用预冷凝和两级蒸汽喷射器抽真空，全塔压降
3.0KPa。
二套常减压工艺简介
3
工艺原理及概述装置概况
本装置是由中国石化总公司北京设计院设计 设计能力为每年加工350万吨大庆原油，年开工时间
为8000小时。 装置为润滑油型常减压蒸馏装置 全装置共有设备232台，占地面积17100m2 1989年4月破土动工，于1991年7月投产 装置生产常一线做为航空煤油要求符合3号航煤标准
的分离，以减少雾沫夹带。 进料段以下为汽提段直径Φ3.5米 汽提段以下为抽出斗直径Φ2.8米以尽量减少渣油在高温区的
常压工艺流程简述
常压工艺流程简述2.1. 工艺原理常压蒸馆是原油加工的第一道工序，本装置是根据原油中各组分的沸点（挥发度）的不同，用加热和蒸馆的方法从原油中分离出各种石油馆分。
原油经过换热进初馆塔，从塔顶馆出，初馆点〜80C的馆分，进入常压塔中部。
拔头原油经常压炉升温为汽液两相，在常压塔内与冷液相充分接触，进行传质传热。
从塔顶分离汽油组份，塔白上而下得到侧线产品：轻柴油、重柴油、蜡油等，塔底分离出沸点较高的重油。
这部分重油分子量较大，在高温下易发生裂解反应，而降低馆分油质量或引起结焦，根据在减压下油品沸点低易蒸馆道理，将减压塔用往复式真空泵抽成负压塔进行蒸馆，从减压塔顶分出的馆分，作为柴油混入常二线；减一线油和常三线油作为重柴油；减二线油做蜡油；减三线油做催化裂化原料.另外，减二、三线油还可以做润滑基础油，减压塔底渣油除做燃料以外，还可做氧化沥青装置原料。
2.2. 流程说明2.2.1换热部分大约45C的原油从原稳灌区的C101、C102罐进装置，经原油泵（）升压后进入原油换热系统。
原油经E-101与常顶循换热到67C ;经E-102与减一线换热至85C ;经E- 103与常一中换热；经E-104与减三线（HI）换热至100 C左右。
原油经E-104 后分成两路进行换热。
一路去F201 （减压炉）的对流室，做为减压炉冷进料，换热至200C左右。
另一路经E-105与减二线（HI）换热至165C，经E-107与减三线（n）换热，经E-108与常二线（n）换热，经E-109与减二线（n）换热，经E-110与减渣（n）换热，最后换热至200C左右，两路原油合并成一路，进入初馆塔T101,进塔温度约为200C左右。
2.2.2常压分馆部分两路原油合为一路进入初馆塔（T101）,初馆塔顶油气进入常压塔（T102）的第30层塔盘，作为常压塔的汽相进料。
初馆塔底拔头油，温度为190C左右，经初底油泵（泵）抽出进行换热。
经与常二中（I ）换热，经E113与减二线（I ）换热，经与减三线（I ）换热, 经减渣（I ）换热，拔头油换热至280C左右，然后分两路进入常压炉，经过对流和辐射炉管，加热至365C，然后进入常压塔（T102）进料段。
常减压蒸馏—常减压蒸馏装置的工艺流程(石油加工课件)
4. 降低原油的含硫量和含盐量，减少常压塔腐蚀。初馏塔和闪蒸塔的源自别燃料型常减压蒸馏工艺流程
初馏塔和闪蒸塔的区别
燃料-润滑油型常减压蒸馏工艺流程
精馏原理
精馏塔自下而上：温度逐渐下降； 轻组分浓度逐渐增大。
规范与安全是任何一家企业都放在第一要位的
课后问答
初馏塔的作用有哪些？ 初馏塔和闪蒸塔的区别在哪里？ 常压塔设置汽提塔的作用是什么？
常压系统与设备
常减压蒸馏——初馏塔
燃料型常减压蒸馏工艺流程
常减压蒸馏——闪蒸塔
燃料-润滑油型常减压蒸馏工艺流程
初馏塔的作用
1. 将原油经换热过程中已汽化的轻组分及时分离。一是能减少原油管路阻力，降低 原油泵出口压力；二是能减少常压炉热负荷，二者均有利于降低装置能耗。
2. 当原油因脱水效果波动而引起含水量高时，水能从初馏塔塔顶分出，使常压塔操 作免受水的影响，保证产品质量合格。
塔顶：得到较纯的轻组分。
塔底：得到较纯的重组分。
常压蒸馏塔
常压精馏塔 精馏段：自下而上温度逐渐下降 提馏段：自下而上温度逐渐上升
汽提塔原理：降低油气分压，减少轻组分含量
汽提塔作用：①提升侧线产品质量 ②提高侧线产品收率
常
压
蒸
馏
汽 提
塔
塔
思政小课堂
此类特殊作业需要严格遵守《化学品生 产单位特殊作业安全规范》来进行操作， 工作人员在进入容器前，尤其需要注意 易燃、易爆、有毒物质对人体的伤害。
化工仿真实习软件之石油炼制常压减压蒸馏装置
第十四章石油炼制常压减压蒸馏装置一、常减压蒸馏装置概述及工艺流程说明1、装置概述装置主要设备有30台, 各类设备参数如下。
(１) 加热炉2台常压炉1 台, 138,160,000 kJ/h减压炉1台, 75,360,000 kJ/h(２) 蒸馏塔4座初馏塔（塔-1）：φ 3000×26033 mm常压塔（塔-2）：φ3800×34962 mm汽提塔（塔-3）：φ1200×24585 mm减压塔（塔-4）：φ6400/φ3200×38245 mm(３) 冷换设备116台（不包括空气预热器）换热器76台，总换热面积11455 m2，其中用于发生蒸汽有1140 m2，用于加热电脱盐注水175 m2；冷凝冷却器40 台，总冷却面积10180 m2。
(４) 泵55台电动离心泵42台，蒸汽往复泵1台，计量泵10台，刮板泵2台。
(５) 风机1台。
(６) 容器33个(７) 吹灰器26台其中伸缩式4台，固定式22台。
2、工艺流程说明（1）原油换热系统✶原油从油罐靠静位能压送到原油泵（1#、2#）进口，在原油泵进口注入利于保证电脱盐效果的破乳剂和新鲜水，经泵后再注入热水，然后分三环路与热油品换热到110~120℃，进入电脱盐罐进行脱盐脱水。
✷原油在电脱盐罐内经20000V高压交流电所产生的电场力作用，微小的水滴聚集成大水滴，依靠密度差沉降下来，从而与原油分离。
因原油中的盐分绝大部分溶于水中，故脱水其中也包括脱盐。
✹原油从电脱盐罐出来后注入NaOH，目的是把原油残留的容易水解的MgCl、CaCl22转化为不易水解的NaCl，同时中和原油中的环烷酸、H2S等，降低设备腐蚀速率，延长开工周期。
然后经接力泵（01#，02#）后分三路，其中二路继续与热油品换热到220~230℃后进初馏塔，另一路则先后经过炉-2、炉-1对流室冷进料管加热到210~220℃后进初馏塔。
（2）初馏系统被加热至220~230℃的原油进入初馏塔（塔-1）第6层（汽化段）后，分为汽液两相，汽相进入精馏段（第6层上至塔顶），液相进入提馏段（第6层下至塔底）。
石化常压蒸馏装置工艺流程
石化常压蒸馏装置工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!石化常压蒸馏装置是石油化工生产中的一种重要装置，主要用于将原油进行分离，得到不同种类的石油产品。
胜利原油常压蒸馏工艺设计
1000万吨/年胜利原油常减压工艺设计摘要本次设计主要是设计一年胜利原油处理量能力为1000万吨的常压塔,其次为塔板的设计.原油常压蒸馏作为原油的一次加工工艺，在原油加工总流程中占有重要作用，在炼厂具有举足轻重的地位，其运行的好坏直接影响到后续的加工过程。
其中重要的分离设备—常压塔的设计，是能否获得高收率、高质量油的关键。
近年来常减压蒸馏技术和管理经验不断创新，装置节能消耗显著，产品质量提高。
但与国外先进水平相比，仍存在较大的差距。
塔板型式选用F型33克重阀浮阀塔板,依据常压塔内最大汽,液相负荷处算1得塔板外径为8m,板间距为0.6m.这部分最主要的是核算塔板流体力学性能及操作性能,使塔板在适宜的操作范围内操作.本次设计结果表明,参数的校核结果与假设值间误差在允许范围内,其余均在经验值范围内,本次设计就此完成。
关键词：常压塔，浮阀塔板，流体力学。
1000Mt/a shengli crude oil normal pressurescolumnsAbstractA atmosperic distillation column,which is able to treat crucd oil 1000Mt a year ,is designed mainly ,and atype of tray.As a part of crude oil processing technic ,the normal pressures distilion of crude oil is very important in the whole processing schemes of crude oil and refineries and its operation status directly affects the continuing machine process.There are a kind of important separate equipment---- normal pressures columns ,which is the key to attain high efficient , high quality oil. In recent years,firstly the distillion technique of normal pressures and manage experience were innovated constantly ;secondly equipments’ effect of saving energy is remarkable ;thirdly product quality was improved.But compare to international advanced techniques,there are a long distance.valve tary ,which weigth 33g a valve ,is be chosen .It is outsideA type of F1diamete determined by the vapour load of the column is 8m .The tray spacing is 0.6m . The most important work is to calculate the hydromechanics performance and the operating flexibility of the tray .The tray should be operatd in a proper area .The results show that the errors between the assumed values and theresults ate in the range pwemitted or the results are in the range os empirical values .So the design is completed .Key word ：Atmospheric distillating column ,valve tray ,hydromechanics.目录1文献综述 (1)1.1 胜利油田的性质 (1)1.2 常减压装置在炼厂总加工流程中的作用 .................................. 错误！未定义书签。
原油蒸馏操作与控制--资料汇总
原油蒸馏装置操作与控制资料汇总一.原油蒸馏装置操作与控制生产工序和工艺原理常减压装置是炼油企业的基本装置，是原油加工的第一道工序，在炼油中起着非常重要的作用。
它的工艺过程是采用加热和蒸馏的方法反复地通过冷凝与汽化将原油分割成不同沸点范围的油品或半成品，将原油分离的过程。
主要分离产物有：重整原料、汽油组分、航空煤油、柴油、二次加工的原料（润滑油、催化裂化原料等）及渣油（重整及焦化、沥青原料）。
在常压塔中，对原油进行精馏，使气液两相充分实现热交换和质量交换。
在提供塔顶回流和塔底吹气的条件下，从塔顶分馏出沸点较低的产品汽油，从塔底分馏出沸点较高的重油，塔中间抽出得到侧线产品，即煤油、柴油、重柴、蜡油等。
常压蒸馏后剩下的重油组分分子量较大，在高温下易分解。
为了将常压重油重的各种高沸点的润滑油组分分离出来，采用减压塔减压蒸馏。
使加热后的常压重油在负压条件下进行分馏，从而使高沸点的组分在相应的温度下依次馏出，作为润滑油料。
常减压装置的减压蒸馏常采用粗转油线、大塔径、高效规整填料（GEMPAK）等多种技术措施。
实现减压操作低炉温、高真空、窄馏分、浅颜色，提高润滑油料的品质。
图1 常减压装置工艺流程图装置主要有以下几部分组成⏹电脱盐系统⏹初馏和常压系统⏹航煤脱硫醇系统⏹减压分馏系统⏹水除氧及蒸汽发生系统⏹加热炉烟气余热回收系统。
二.原油蒸馏操作与控制现场工况异常处理1 正常操作法初馏塔底液面调节控制目标：50%控制范围：±20%控制方式：正常操作时，初馏塔底液面LIC－105与原油控制阀FIC－102进行串级控制，当LIC－105低于设定时，FIC－102开大，当LIC－105高于设定时，FIC－102关小，从而实现初馏塔底液面的控制。
异常处理2 初馏塔塔顶压力调节控制目标：≤0.08MPa控制方式：正常操作时，初馏塔塔压通过塔顶风机运转数量调节，压力升高，增加风机的运转数量，压力下降，减少风机运转的数量，从而实现初馏塔塔压的控制。
炼油装置工艺简介
炼油装置工艺简介2014-12-27炼油装置工艺简介1.常压蒸馏和减压蒸馏常压蒸馏和减压蒸馏习惯上合称常减压蒸馏，常减压蒸馏基本属物理过程。
原料油在蒸馏塔里按蒸发能力分成沸点范围不同的油品（称为馏分），这些油有的经调合、加添加剂后以产品形式出厂，相当大的部分是后续加工装置的原料，因此，常减压蒸馏又被称为原油的一次加工。
包括三个工序：原油的脱盐、脱水；常压蒸馏；减压蒸馏。
2.原油的脱盐、脱水又称预处理。
从油田送往炼油厂的原油往往含盐（主要是氯化物）、带水（溶于油或呈乳化状态），可导致设备的腐蚀，在设备内壁结垢和影响成品油的组成，需在加工前脱除。
常用的办法是加破乳剂和水，使油中的水集聚，并从油中分出，而盐份溶于水中，再加以高压电场配合，使形成的较大水滴顺利除去。
3.催化裂化催化裂化是在热裂化工艺上发展起来的。
是提高原油加工深度，生产优质汽油、柴油最重要的工艺操作。
原料范主要是原油蒸馏或其他炼油装置的350 ~ 540℃馏分的重质油，催化裂化工艺由三部分组成：原料油催化裂化、催化剂再生、产物分离。
催化裂化所得的产物经分馏后可得到气体、汽油、柴油和重质馏分油。
有部分油返回反应器继续加工称为回炼油。
催化裂化操作条件的改变或原料波动，可使产品组成波动。
4.催化重整催化重整（简称重整）是在催化剂和氢气存在下，将常压蒸馏所得的轻汽油转化成含芳烃较高的重整汽油的过程。
如果以80~ 180℃馏分为原料，产品为高辛烷值汽油；如果以60~ 165℃馏分为原料油，产品主要是苯、甲苯、二甲苯等芳烃，重整过程副产氢气，可作为炼油厂加氢操作的氢源。
重整的反应条件是：反应温度为490~ 525℃，反应压力为1~2 兆帕。
重整的工艺过程可分为原料预处理和重整两部分。
5.加氢裂化是在高压、氢气存在下进行，需要催化剂，把重质原料转化成汽油、煤油、柴油和润滑油。
加氢裂化由于有氢存在，原料转化的焦炭少，可除去有害的含硫、氮、氧的化合物，操作灵活，可按产品需求调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
峰谷书屋
二、蒸馏原理及必须具备的条件
⒈加热混合物使其沸点较低的轻组分汽化 和冷凝粗略分离的操作称为蒸馏。同时并 多次利用部分汽化和部分冷凝，使各组分 达到精确分离的操作称为精馏。
⒉精馏的依据是液体混合物中各组分的挥 发度〔挥发度是指液体混合物中任一组分 汽化倾向的大小〕有明显差异，即各组分 的沸点不同。精馏的实质是汽相多次冷凝， 液相多次汽化进行传质传热。
常压蒸馏装置工艺 基础知识
1
峰谷书屋
常压蒸馏装置工艺基础知识
一、基础知识 二、蒸馏原理及条件 三、设备作用 四、基础操作条件 五、工艺流程
2
峰谷书屋
一． 基础知识
⒈ 常压蒸馏装置是原油加工的第一道工序，它一般包括 电脱盐、常压蒸馏两部分。
⒉常压蒸馏是指在常压条件下，根据原油中各组分的沸点 不同，把原油“切割”成不同馏分的工艺过程。
⒊ 加热混合物使其沸点较低的轻组分汽化和冷凝粗略分 离的操作称为蒸馏。同时并多次利用部分汽化和部分冷凝， 使各组分达到精确分离的操作称为精馏。
3
峰谷书屋
基础知识
⒋ 常压蒸馏装置主要设备括电脱盐、加热炉、 分馏塔及冷换设备。
⒌本常压蒸馏装置生产的产品有：塔顶生产汽 油组分、常一线出灯用煤油、常二线出柴油、 常三线出蜡油、常压塔底常压渣油。其中三线 为蜡化原料油、常渣为催化原料油。
11
峰谷书屋
常二线汽提塔原则流程简图
12
二线控制
阀 常 压 塔
汽 提 塔
二线换热器
二线冷却器
二线泵
外送控制阀
常二线系统流程图
峰谷书屋
常压塔
常压塔可以说是整个蒸馏装置工艺过程 的核心。原油在分馏塔中通过传热、传 质实现分馏作用，最终将原油分离成不 同的产品。
常压塔的作用是在接近常压状态下，分 离出原油中的部分组分，获得汽油煤油 和柴油等产品。
闪底泵
大循环原则流程图
峰谷书屋
E11 1
E11 0
E109/A 、 B
E110
至油 品
L11
3
E108/A 、 B 、
C
常渣外送控制 阀
常底泵 17
峰谷书屋
18
峰谷书屋
19
峰谷书屋
20
5
峰谷书屋
精馏过程必须具备的条件：
①必须有汽液两相充分接触的场所即塔板和填 料。 ②必须有提供给精馏塔汽相回流和液相回流。 ③接触的汽液两相必须存在温度差和浓度差。 ④每层塔板上汽液两相必须同时存在，而且充 分接触。
6
峰谷书屋
三、设备作用
⒈ 电脱盐
原油中加入一定量的水，将油中的盐 分溶解，再加入破乳剂破坏原油中乳化液 的稳定性，将加热到即定温度的原油送入 电脱盐罐，在高压电场作用下，原油中微 小水滴聚集成大水滴，利用油水密度差的 作用，促使水滴在油中沉降分离，原油中 的盐随水一起脱除。
ห้องสมุดไป่ตู้
9
峰谷书屋
４、塔 初馏塔：
–
①当常压装置需要生产重整原料油，而原油中 砷含量又较高时，可以从塔顶拔出砷含量 ∠200ｐｐｂ的初顶油。
– ②对轻组分含量较高的原油，降低原油换热系 统及加热炉的压降，降低加热炉的热负荷。
10
峰谷书屋
汽提塔：
–
汽提塔的目的是对从常压塔馏出的各侧 线产品，用直接蒸汽汽提或间接加热的 办法，以除去侧线产品中的低沸点组分， 使产品的闪点和馏程符合规格要求．常 用的汽提方法是采用温度比侧线抽出温 度高的水蒸汽进行直接汽提．
14
峰谷书屋
基础操作条件
⒊热量平衡 是指进塔热量和出塔热量的平衡。具体 反应在塔顶温度上，热量平衡是物料平 和汽液相平衡得以实现的基础。
三个平衡之间相互影响、相互制约，在操作 中应以控制物料平衡为主，相应调节热量平衡， 最终达到汽液相平衡的目的
15
峰谷书屋
五、工艺流程
大循环原则流程图
16
峰谷书屋
13
峰谷书屋
四、基础操作条件
精馏塔操作应掌握的三个平衡 ⒈物料平衡
是指单位时间内进塔的物料量应等于离开塔的诸物料量之和。物料平 衡体现了塔的生产能力，它主要是高靠进料量和塔顶、塔底出料量来 调节的。 ⒉汽液相平衡 主要体现产品的质量及损失情况。它是靠调节塔的操作〔温度、压力〕 及塔板上汽液接触的情况来达到的。 。
7
峰谷书屋
⒉冷换设备
从常压塔出来的产品都具有较高的温度， 都须要经过冷却至安全温度才能出装置
从罐区来的原油具有较低的温度，也须要 经过加热才能进入塔和炉子进行进一步加热和加 工。
热的产品需要冷却，冷的原油需要加热，
利用它们各自的冷热温度进行相互交换，这就是
冷换设备的作用。
8
峰谷书屋
⒊加热炉
常压蒸馏是在油品汽化和冷凝过程 中进行的，加热炉的作用就是为油品的 汽化提供热源。为蒸馏过程提供稳定的 汽化量和热量
E106/A 、 B
E105/A、 B
E104/A、 B
E103/A 、 B
E102/AF
E101/A 、 B
原油泵
Ⅰ级电脱盐 罐
Ⅱ级电脱盐 罐
Ⅲ级电脱盐 罐
闪 蒸 塔
阀东 路 控 制
阀西 路 控 制
常
常压炉
压
塔
E107/A 、 B
E108/A 、 B 、 C
107控制阀
冷 进 料 控 制 阀
室常 炉 对 流
