《汽车点火系统》课件
智能化
随着人工智能和传感器技术的发展,未来的点火系统将更加智能化,能够实现自动识别 和调整点火参数,提高发动机的效率和性能。
高效化
为了满足日益严格的排放法规和燃油经济性要求,点火系统的效率将进一步提高,以减 少能源浪费和环境污染。
集成化
未来点火系统将与其他汽车电子系统进行集成,形成更加紧凑和高效的控制系统,提高 整车的性能和可靠性。
《汽车点火系统》ppt课件
目 录
• 汽车点火系统概述 • 汽车点火系统的原理 • 汽车点火系统的检测与维修 • 汽车点火系统故障诊断与排除 • 汽车点火系统的优化与升级 • 汽车点火系统的发展趋势与展望
01
汽车点火系统概述
点火系统的定义与作用
定义
点火系统是汽车发动机的关键部分, 负责在适当的时刻产生火花,点燃气 缸内的可燃混合气,使其燃烧做功。
点火系统的基本原理基于电磁感应定 律,通过点火线圈将低压电转换为高 压电,然后通过火花塞产生电火花。
点火线圈的工作原理
点火线圈由初级线圈和次级线圈组成,初级线圈通电后产生磁场,次级线圈在磁 场中感应出高压电。
当点火钥匙接通时,点火线圈的初级线圈通电,产生磁场,当曲轴旋转到合适的 位置时,凸轮轴驱动分电器断开初级线圈的电路,次级线圈感应出高压电并通过 高压线传给火花塞。
优化点火时间
通过精确控制点火时间, 使发动机在最佳时刻点燃 燃料,提高发动机的动力 性和燃油经济性。
优化点火线圈
采用高性能的点火线圈, 提高点火电压,使火花塞 能够更好地点燃燃料。
点火系统的技术升级
电子点火系统
将传统的机械式点火系统升级为电子点火系统,实现更加精确和可 靠的点火控制。
智能点火管理系统
点火时刻的控制是点火系统中的重要环节,其目的是使发 动机在最佳时刻点燃可燃混合气。
随着人工智能和传感器技术的发展,未来的点火系统将更加智能化,能够实现自动识别 和调整点火参数,提高发动机的效率和性能。
高效化
为了满足日益严格的排放法规和燃油经济性要求,点火系统的效率将进一步提高,以减 少能源浪费和环境污染。
集成化
未来点火系统将与其他汽车电子系统进行集成,形成更加紧凑和高效的控制系统,提高 整车的性能和可靠性。
《汽车点火系统》ppt课件
目 录
• 汽车点火系统概述 • 汽车点火系统的原理 • 汽车点火系统的检测与维修 • 汽车点火系统故障诊断与排除 • 汽车点火系统的优化与升级 • 汽车点火系统的发展趋势与展望
01
汽车点火系统概述
点火系统的定义与作用
定义
点火系统是汽车发动机的关键部分, 负责在适当的时刻产生火花,点燃气 缸内的可燃混合气,使其燃烧做功。
点火系统的基本原理基于电磁感应定 律,通过点火线圈将低压电转换为高 压电,然后通过火花塞产生电火花。
点火线圈的工作原理
点火线圈由初级线圈和次级线圈组成,初级线圈通电后产生磁场,次级线圈在磁 场中感应出高压电。
当点火钥匙接通时,点火线圈的初级线圈通电,产生磁场,当曲轴旋转到合适的 位置时,凸轮轴驱动分电器断开初级线圈的电路,次级线圈感应出高压电并通过 高压线传给火花塞。
优化点火时间
通过精确控制点火时间, 使发动机在最佳时刻点燃 燃料,提高发动机的动力 性和燃油经济性。
优化点火线圈
采用高性能的点火线圈, 提高点火电压,使火花塞 能够更好地点燃燃料。
点火系统的技术升级
电子点火系统
将传统的机械式点火系统升级为电子点火系统,实现更加精确和可 靠的点火控制。
智能点火管理系统
点火时刻的控制是点火系统中的重要环节,其目的是使发 动机在最佳时刻点燃可燃混合气。
《汽车点火系统》PPT课件
第二节 普通电子点火系统
1 传统点火系统存在的问题
(1)火花能量提高受到限制 (2)触电故障多、寿命短。 (3)对火花塞积炭和污染敏感。
第二节 普通电子点火系统
2 电子点火系统的优点
(1)无机械触点或一次电流经过触点。 (2)电磁能量得到充分发挥。 (3)减小火花塞积碳的影响。 (4)点火时间精确。 (5)无线电干扰小。
第二节 普通电子点火系统
1
磁感应式电子点火系统
信号盘1 由分电器 3带动
往左移
更正:(1)加入三个线路交叉点。 (2)R1改为Rf
(1)信号发生器
(2)电子点火装置工作原理
第二节 普通电子点火系统
(1)信号发生器
磁感应信号发生器相当 于一个极小的发电机, 其永久磁铁的磁路为: 永久磁铁N极 空气隙 信号转子 空气隙 铁 心 永久S极。
控制一次线 圈的通断
第二节 普通电子点火系统
(1)点火信号发生器
1)霍尔效应 2)霍尔集成电路工作原理
(2)点火器
(3)霍尔式点火装置的优点
第二节 普通电子点火系统
1)霍尔效应
可以用来测 量磁场或者 电流
第二节 普通电子点火系统
2)霍尔集成电路工作原理
集电 极开 路输
第二节 普通电子点火系统
第一节 传统点火系统
(2)火花塞积炭
火花塞积炭相当于在火花塞电极间并联一个分路电阻。 火花塞积炭越多,二次电压最大值越小。
第一节 传统点火系统
(3)电容对二次电压的影响 理论上, C1和C2越小,二次电压最大值越大。实际上,C1 过小将不能起到吸收断电器触点火花的作用,二次电压也会下降。 C2(耐压500V)受点火系统的限制以及减小无线电的干扰,不能 太小。

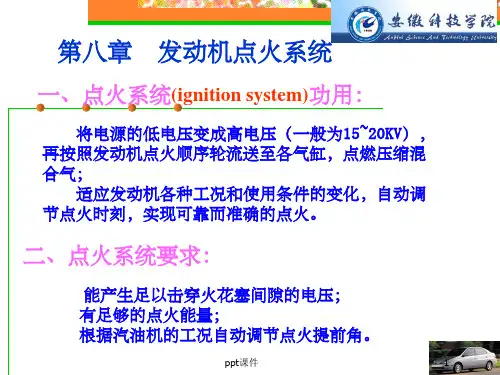

《发动机点火系统》PPT课件
分火头
分电器盖
ppt课件
11
c.离心调节器
在转速变化时,利用离心力自动使 信号发生器提前产生点火信号来调节点 火提前角。在分电器轴上固定有托板, 两个重块分别套在托板的柱销上,重块 的另一端由弹簧拉向轴心。信号发生器 的转子与拨板一起套在分电器轴上,拨 板的两端有长形孔,套于离心块的销钉 上。
发动机转速低时,两离心块在拉
ppt课件
16
火花塞结构:
弯曲的侧电极9焊接在金属壳体的 底端,借此直接搭铁。刚玉陶瓷(氧 化铝含量90%以上)的绝缘体2固定 在壳体内并加以密封(目前大多数采 用局部高频加热的办法进行机械铆边 的密封工艺,而在绝缘体下部与壳体 间则采用紫铜垫圈7密封)。中心电 极6装入绝缘体的中心孔内,其内用 密封剂密封。高压导线接头套接在螺 母1的上端。电极材料一般都用镍锰 合金丝制成。为提高火花塞的使用寿 命与化学腐蚀性能,目前多采用镍锰 硅铬合金作为电极材料。
当发动机高速工作时,初级电流增长时间短,电流小,附
加电阻温度较低,可使初级电流下降的少些,保证了发动机在
高速工作时点火系统能供给较强的高压电而不止断火。所以转
速变化时,附加电阻较好地解决了高速断火和低速点火线圈过
热的矛盾,改善了点火性能p。pt课件
15
(4)火花塞(spark plug)
火花塞功用:是将点 火线圈式磁电机所产生 的脉冲高压电引进燃烧 室,并在其两个电极间 产生电以点燃混合气。
ppt课件
13
(2)点火线圈(ignition coil)
点火线圈把电源的低压电 转变成火花塞点火所需要的高 压电。按其铁芯结构型式有两
高压线 接头
种:
开磁路点火线圈:开磁路 胶木盖
《汽车点火系统》课件
排放超标
点火系统故障还可能影响发动机排放 ,导致排放超标,不符合环保标准。
点火系统故障诊断方法
直观检查
听诊器诊断
通过观察点火系统的外观、电线连接等, 检查是否有明显的损坏或异常现象。
使用听诊器听点火系统的声音,判断是否 有异常声响,如点火线圈的“咔嗒”声是 否正常。
测量电压和电阻
解码器诊断
使用万用表测量点火系统各部件的电压和 电阻,判断是否在正常范围内。
微机控制点火系统
微机控制点火系统是电子控制点 火系统的升级版,通过微型计算 机对点火时刻、点火能量等进行 精确控制。
点火系统的基本组成
点火线圈
点火线圈的作用是将低电压转 换为高电压,为火花塞提供足
够的能量产生火花。
分电器
分电器的作用是按照发动机的 点火顺序,将高压电分配给各 缸的火花塞。
火花塞
火花塞是点火系统的终端部件 ,负责在气缸内产生火花,点 燃可燃混合气。
《汽车点火系统》ppt课件
目录
• 汽车点火系统概述 • 点火系统的部件与工作原理 • 点火系统的故障诊断与排除 • 点火系统的发展趋势与新技术 • 案例分析
01
汽车点火系统概述
点火系统的定义与作用
定义
点火系统是汽车发动机的关键部分, 负责在适当的时刻产生火花,点燃气 缸内的可燃混合气,使发动机正常运 转。
案例三:火花塞故障的诊断与排除
总结词
火花塞是点火系统中的重要组成部分,其故障可能导致发动机无法启动或运转不正常。
详细描述
火花塞故障通常表现为发动机启动困难、加速无力、怠速不稳等。诊断时,可以使用示 波器或万用表检测火花塞的电压和波形,以确定是否存在故障。排除故障时,需要更换 损坏的火花塞,并检查相关线路和点火模块是否正常。同时,需要注意火花塞的间隙、
《发动机点火系统》课件
工作原理
凸轮轴带动分电器轴旋转,分电器轴上的凸轮依次顶动触 点臂,使触点臂与点火线圈的接线柱接通或断开,从而控 制点火线圈的通电或断电。
高压线
80%
作用
将点火线圈产生的高压电传输到 火花塞。
100%
材料
高压线通常由钢芯和耐高温绝缘 材料制成。
80%
特点
高压线具有较高的绝缘性能和耐 高温性能,能够承受高压电的传 输而不发生漏电或短路。
02
点火系统的组成
点火线圈
作用
将低电压转换为高电压,为火花 塞提供足够的点火能量。
工作原理
点火线圈内部有两个线圈绕组, 当其中一个绕组接通电流时,磁 场发生变化,导致另一个绕组产
生高电压。
类型
干式点火线圈和湿式点火线圈。
分电器
作用
根据发动机的点火顺序,将高压电分配给相应的气缸。
组成
分电器盖、分电器轴、凸轮轴等。
点火系统故障的排除方法
检查电路连接
检查点火系统的电路连接是否 良好,如有问题需要进行修复
。
检查高压火花
检查高压火花是否正常,如有 问题需要进行修复或更换相关 部件。
检查点火线圈
如有问题需要更换点火线圈。
检查火花塞
如有问题需要更换火花塞。
05
点火系统的发展趋势
高压点火系统
总结词
高压点火系统是传统的点火方式,通过提高点火线圈的电压来增 加点火能量,从而提高发动机的燃烧效率。
火花塞
01
02
03
作用
在气缸内产生电火花,点 燃可燃混合气。
工作原理
当高压电通过火花塞的电 极间隙时,电极间隙内的 气体被击穿,产生电火花 。
类型
凸轮轴带动分电器轴旋转,分电器轴上的凸轮依次顶动触 点臂,使触点臂与点火线圈的接线柱接通或断开,从而控 制点火线圈的通电或断电。
高压线
80%
作用
将点火线圈产生的高压电传输到 火花塞。
100%
材料
高压线通常由钢芯和耐高温绝缘 材料制成。
80%
特点
高压线具有较高的绝缘性能和耐 高温性能,能够承受高压电的传 输而不发生漏电或短路。
02
点火系统的组成
点火线圈
作用
将低电压转换为高电压,为火花 塞提供足够的点火能量。
工作原理
点火线圈内部有两个线圈绕组, 当其中一个绕组接通电流时,磁 场发生变化,导致另一个绕组产
生高电压。
类型
干式点火线圈和湿式点火线圈。
分电器
作用
根据发动机的点火顺序,将高压电分配给相应的气缸。
组成
分电器盖、分电器轴、凸轮轴等。
点火系统故障的排除方法
检查电路连接
检查点火系统的电路连接是否 良好,如有问题需要进行修复
。
检查高压火花
检查高压火花是否正常,如有 问题需要进行修复或更换相关 部件。
检查点火线圈
如有问题需要更换点火线圈。
检查火花塞
如有问题需要更换火花塞。
05
点火系统的发展趋势
高压点火系统
总结词
高压点火系统是传统的点火方式,通过提高点火线圈的电压来增 加点火能量,从而提高发动机的燃烧效率。
火花塞
01
02
03
作用
在气缸内产生电火花,点 燃可燃混合气。
工作原理
当高压电通过火花塞的电 极间隙时,电极间隙内的 气体被击穿,产生电火花 。
类型
《发动机的点火系统》PPT课件
作用:
实现点火提前,必须在压缩行程未到达上质点位置时,使触点分开。
方法:
1.触点不动、使凸轮相对相对轴向转一个角度 2.凸轮不动,使触点相对凸轮转一个角度
装置 1.离心式点火提前调节装置 2.真空式点火提前调节在装置 3.辛烷值校正器
编辑ppt
13
机械离心提前调节装置
作用:
随发动机的转速变 化改变凸轮和轴的相位 关系 组成: 工作原理
半导体点火系统的分类
无触点半导体点火系统 电容放电点半导体火系统 微机控制点半导体火系统
编辑ppt
32
无触点半导体点火系统
用传感器代替断点器的触点 组成:
传感器(点火信号发生器)、点火控制器、 点火线圈、配点器、火花塞 按所用传感器的不同分为: 有磁脉冲式、霍尔效应式、光电式等
编辑ppt
编辑ppt
22
闭磁路点火线圈
特点:
形成闭合的磁 路,减少磁通损失, 提高次级电压。
编辑ppt
23
火花塞
作用:
将点火线圈产生的高压电引进然烧室,并在电极 间产生电火花点燃
电极材料: 镍锰硅铬合金
编辑ppt
24
火花塞的散热
群部——紫铜 片——缸体
工作温度500-600 摄氏度
自净温度800-900 摄氏度第9源自 发动机点火系统编辑ppt
1
9.1概述
作用: 按照发动机的点火顺序,在一定的时刻供给火花
塞足够的能量的高压电,使其两极间产生点火花,点 燃混合气使发动机做功。 分类:
蓄电池点火系统、半导体点火系统、微机控制点 火系 名词:
火花塞击穿电压 发动机点火系
编辑ppt
2
9.2蓄电池点火系统组成
实现点火提前,必须在压缩行程未到达上质点位置时,使触点分开。
方法:
1.触点不动、使凸轮相对相对轴向转一个角度 2.凸轮不动,使触点相对凸轮转一个角度
装置 1.离心式点火提前调节装置 2.真空式点火提前调节在装置 3.辛烷值校正器
编辑ppt
13
机械离心提前调节装置
作用:
随发动机的转速变 化改变凸轮和轴的相位 关系 组成: 工作原理
半导体点火系统的分类
无触点半导体点火系统 电容放电点半导体火系统 微机控制点半导体火系统
编辑ppt
32
无触点半导体点火系统
用传感器代替断点器的触点 组成:
传感器(点火信号发生器)、点火控制器、 点火线圈、配点器、火花塞 按所用传感器的不同分为: 有磁脉冲式、霍尔效应式、光电式等
编辑ppt
编辑ppt
22
闭磁路点火线圈
特点:
形成闭合的磁 路,减少磁通损失, 提高次级电压。
编辑ppt
23
火花塞
作用:
将点火线圈产生的高压电引进然烧室,并在电极 间产生电火花点燃
电极材料: 镍锰硅铬合金
编辑ppt
24
火花塞的散热
群部——紫铜 片——缸体
工作温度500-600 摄氏度
自净温度800-900 摄氏度第9源自 发动机点火系统编辑ppt
1
9.1概述
作用: 按照发动机的点火顺序,在一定的时刻供给火花
塞足够的能量的高压电,使其两极间产生点火花,点 燃混合气使发动机做功。 分类:
蓄电池点火系统、半导体点火系统、微机控制点 火系 名词:
火花塞击穿电压 发动机点火系
编辑ppt
2
9.2蓄电池点火系统组成
《点火系统》PPT课件
点火系的作用: 产生电火花,适时点燃混合气
点火系的作用是将汽车的低压电变为高压电,并适时送到点火缸火花塞, 击穿火花塞间隙,点燃混合气,使发动机做功。
点火系的分类:
传统点火系 利用触点的闭合和打开来控制点火线圈一次电流的通断, 完成点火。 电子点火系 利用半导体器件作为开关控制点火线圈一次电流的通断, 完成点火。 微机控制点火系 由发动机ECU根据各传感器输入的信息依照发动机的 点火次序适时控制各火花塞完成点火。
L
C1 (
N1 N2
)2
C2
(4-12)
由(式4-11、12)知,当点火线圈结构一定时,二次电压的 最大值与一次断电电流成正比,并随两电容的增大而减小;
此外,二次电压上升时间对火花塞的工作能力影响极大,电压 上升的时间越短损失越少,用于点火的能量就越多。
10
4.1.2 影响二次电压的因素
发动机转速 二次电压最大值随发动机转速升高而降低(P73)(是发动机 高速时容易断火的原因)。超过某极限转速发动机不能保证可靠点火。
25
点火时刻对发动机性能的影响 • 最佳点火时刻
从火花塞点火到气缸内大部分混合气燃烧,并产生很高的爆发力需要一定的时 间,虽然这段时间很短,但由于曲轴转速很高,在这段时间内,曲轴转过的角度 还是很大的。
若在压缩上止点点火,则混合气一面燃烧,活塞一面下移而使气缸容积增大, 这将导致燃烧压力低,发动机功率也随之减小。因此最佳点火时刻应在活塞接近 压缩行程上止点前。
低压电路中一次电 流回路
二次线圈中高压电 流回路
5
传统点火系点火过程: ➢初级电路接通,点火线圈积蓄能量; ➢初级电路切断,点火线圈产生次级高压。 ➢次级高压加到火花塞上,击穿火花塞间隙,点燃混合气。
点火系的作用是将汽车的低压电变为高压电,并适时送到点火缸火花塞, 击穿火花塞间隙,点燃混合气,使发动机做功。
点火系的分类:
传统点火系 利用触点的闭合和打开来控制点火线圈一次电流的通断, 完成点火。 电子点火系 利用半导体器件作为开关控制点火线圈一次电流的通断, 完成点火。 微机控制点火系 由发动机ECU根据各传感器输入的信息依照发动机的 点火次序适时控制各火花塞完成点火。
L
C1 (
N1 N2
)2
C2
(4-12)
由(式4-11、12)知,当点火线圈结构一定时,二次电压的 最大值与一次断电电流成正比,并随两电容的增大而减小;
此外,二次电压上升时间对火花塞的工作能力影响极大,电压 上升的时间越短损失越少,用于点火的能量就越多。
10
4.1.2 影响二次电压的因素
发动机转速 二次电压最大值随发动机转速升高而降低(P73)(是发动机 高速时容易断火的原因)。超过某极限转速发动机不能保证可靠点火。
25
点火时刻对发动机性能的影响 • 最佳点火时刻
从火花塞点火到气缸内大部分混合气燃烧,并产生很高的爆发力需要一定的时 间,虽然这段时间很短,但由于曲轴转速很高,在这段时间内,曲轴转过的角度 还是很大的。
若在压缩上止点点火,则混合气一面燃烧,活塞一面下移而使气缸容积增大, 这将导致燃烧压力低,发动机功率也随之减小。因此最佳点火时刻应在活塞接近 压缩行程上止点前。
低压电路中一次电 流回路
二次线圈中高压电 流回路
5
传统点火系点火过程: ➢初级电路接通,点火线圈积蓄能量; ➢初级电路切断,点火线圈产生次级高压。 ➢次级高压加到火花塞上,击穿火花塞间隙,点燃混合气。
汽车点火系统PPT课件
按气缸的工作顺序送往各缸的火花塞。
.
9
电容器与断电器触点并联,其作用是减小 断电器触点分开时的火花,延长触点的使用寿 命,提高次级电压。
点火提前机构的作用是随发动机转速、负 荷和汽油辛烷值的变化而改变点火提前角 。
(4)火花塞
火花塞的作用是将高压电引入气缸燃烧室, 产生电火花点燃混合气。
.
10
2、传统点火系的工作原理
• 调节的原理——调整触点断开的时间早晚 • 触点越早断开,θ越大。反之亦然 • 要使点火更加提前(θ↑) ,实现的方法有2种: • ① 顺转凸轮 • ② 逆转触点
.
27
1)离心式点火提前装置
作用:根据发动机 转速变化,调节 点火提前角的变 化。(N--Q)
组成:离心块,拨 板,弹簧等。
.
28
2)真空式点火提前装置
发动机转速对点火系统最高次级 电压的影响很大。次级电压随转速升 高而降低,是发动机高速时容易断火 的原因。
.
16
2. 影响次级电压的其它因素
(1)发动机的气缸数—汽缸数多,U2 降
(2)火花塞积炭 ----- U2 降 (3)点火线圈的温度---T大,R线增大
U2 降
.
17
4.1.3 传统点火系的构造
1、组成
传统点火系统主要由电源、点火开关、点 火线圈、分电器、和火花塞等部分组成,如下 图所示。
(1)电源及点火开关
电源为蓄电池和发电机,标称电压多为
12~14V,其作用是供给点火系统所需的电能。
点火开关的作用是接通或断开电源电路。
.
5
.
6
.
7
传统点火系统的组成 l—点火开关 2—起动开关 3—蓄电池. 4—起动机 5—高压导线 6—阻尼电阻 8
《发动机的点火系统》课件
点火信号通过点火线圈传递到分电器 ,控制点火线圈的通电与断电,从而 产生高压电。
分电器的工作过程
分电器的作用是将点火线圈产生的高压电按照气缸顺序分配 到各缸的火花塞。
分电器根据点火信号和发动机的配气相位,将高压电传递给 相应的火花塞,实现准确点火。
火花塞的点火过程
火花塞在接收到高压电后,电极间隙产生电火花,点燃混 合气。
点火系统的分类
传统点火系统
传统点火系统由蓄电池、点火线圈、分电器和火花塞等组 成。这种点火系统广泛应用于早期的汽车发动机中。
电子点火系统
随着技术的发展,电子点火系统逐渐取代了传统点火系统 。电子点火系统使用电子控制单元(ECU)来控制点火时 间,具有更高的可靠性和精确度。
微电脑控制点火系统
微电脑控制点火系统是目前最先进的点火系统,通过微电 脑控制单元对点火进行精确控制,能够实现最佳的点火时 刻和能量输出。
引发混合气燃烧。
火花塞的电极材料需要具有良 好的导电性和耐高温性,以确 保电极间隙的稳定和可靠的点
火。
火花塞的效能和寿命对发动机 的性能和可靠性有着重要的影
响,因此需要定期更换。
04
点火系统的工作过程
点火信号的产生
点火信号是控制点火系统工作的指令 ,由发动机控制单元根据发动机的运 转状态和相关传感器信号产生。
06
点火系统的维护与保养
点火系统的日常维护
保持点火系统清洁
定期清理点火系统中的灰 尘和污垢,确保各部件正 常工作。
检查点火线路
检查点火线路是否完好, 有无破损或老化现象,如 有需及时更换。
检查火花塞
定期检查火花塞的工作状 态,如发现磨损或损坏, 应及时更换。
点火系统的定期保养
分电器的工作过程
分电器的作用是将点火线圈产生的高压电按照气缸顺序分配 到各缸的火花塞。
分电器根据点火信号和发动机的配气相位,将高压电传递给 相应的火花塞,实现准确点火。
火花塞的点火过程
火花塞在接收到高压电后,电极间隙产生电火花,点燃混 合气。
点火系统的分类
传统点火系统
传统点火系统由蓄电池、点火线圈、分电器和火花塞等组 成。这种点火系统广泛应用于早期的汽车发动机中。
电子点火系统
随着技术的发展,电子点火系统逐渐取代了传统点火系统 。电子点火系统使用电子控制单元(ECU)来控制点火时 间,具有更高的可靠性和精确度。
微电脑控制点火系统
微电脑控制点火系统是目前最先进的点火系统,通过微电 脑控制单元对点火进行精确控制,能够实现最佳的点火时 刻和能量输出。
引发混合气燃烧。
火花塞的电极材料需要具有良 好的导电性和耐高温性,以确 保电极间隙的稳定和可靠的点
火。
火花塞的效能和寿命对发动机 的性能和可靠性有着重要的影
响,因此需要定期更换。
04
点火系统的工作过程
点火信号的产生
点火信号是控制点火系统工作的指令 ,由发动机控制单元根据发动机的运 转状态和相关传感器信号产生。
06
点火系统的维护与保养
点火系统的日常维护
保持点火系统清洁
定期清理点火系统中的灰 尘和污垢,确保各部件正 常工作。
检查点火线路
检查点火线路是否完好, 有无破损或老化现象,如 有需及时更换。
检查火花塞
定期检查火花塞的工作状 态,如发现磨损或损坏, 应及时更换。
点火系统的定期保养
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
.
16
火花塞
▪ 组成:由中心电极和侧电极组成。
▪ 安装位置:安装在发动机的燃烧室中。
▪ 功用:用来将点火线圈产生的高压电引入燃 烧室,点燃燃烧室内的可燃混合气。
.
17
电源
▪ 由蓄电池和发电机构成,其标称电压一般为 12V。
.
18
传统点火系统的工作原理
▪ 点火线圈初级绕组的一端经点火开关与蓄电 池相连,另一端经分电器壳上的接线柱接断 电器的活动触点臂,断电器固定触点经断电 器底板和分电器壳体搭铁,触点弹簧作用于 断电器活动触点臂上,使活动触点与固定触 点保持闭合的均势。电容器与断电器触点并 联。点火线圈次级绕组的另一端在点火线圈 内与初级绕组相连,另一端经高压导线接分 电器盖的中心电极。
▪ 能使发动机获得最佳动力性、经济性和最佳 排放性能的点火提前角,称为最佳点火提前 角。
ቤተ መጻሕፍቲ ባይዱ
.
25
.
26
调整点火提前角的方法
▪ 1、保持触点不动,即将断电器凸轮相对于分 电器轴顺旋转方向转过一个角度,凸轮提前 将触点顶开;
▪ 2、凸轮不动,使断电器触点相对于凸轮逆着 旋转方向转过一个角度。
.
27
.
▪ 因此,应提前点火,即在活塞到达压缩行程上止点 之前火花塞跳火,使燃烧室内的气体压力在活塞到 达压缩行程上止点后10~12度时达到最大值。
.
24
点火提前角
▪ 从点火时刻起到活塞到达上止点,这段时间 内曲轴转过的角度,即点火时曲轴的曲拐所 在位置,与压缩行程终了活塞到达上止点时 曲拐位置之间的夹角。
▪ 功用:用来将电源供给的12V、24V或6V的 低压直流电转变为15~20kV的高压直流电。
.
10
断电器
▪ 组成:主要由断电器凸轮轴、断电器触点、 断电器活动触点臂等组成。
▪ 断电器凸轮由发动机凸轮轴驱动,并以同样 的转速旋转,即发动机曲轴每转两周,断电 器凸轮转一周。为了保证发动机在一个工作 循环内(曲轴转两周)各缸轮流点火一次, 断电器凸轮的凸棱数与发动机的气缸数相等。
▪ 混合气燃烧有一定的速度,即从火花塞跳火到气缸 内的可燃混合气完全燃烧是需要一定的时间的。虽 然这段时间很短,不过千分之几秒,但由于发动机 的转速很高在这样短的时间内曲轴动转过较大的角 度。
▪ 若恰好在活塞到达上止点时点火,混合气开始燃烧 时,活塞已经开始向下运动,使气缸容积增大,燃 烧压力降低,发动机功率下降。
.
19
.
20
.
21
▪ 当断电器触点闭合时,
初级电流,低压电路或初级电路(点火线圈 初级绕组200~300匝的粗导线)
.
22
▪ 当断电器触点被凸轮顶开时,初级电路被切 断,次级电压或次级电路(点火线圈次级绕 组11000~23000匝,导线细,因此次级绕组 中所产生的感应电压很高。
.
23
点火时刻
发动机点火系统
.
1
点火系统的功用
▪ 定义:为了在气缸中定时地产生高压电火花, 汽油发动机设置了专门的点火装置,称为发 动机点火系统。
▪ 基本功用:在发动机各种工况和使用条件下, 在气缸内适时、准确、可靠地产生电火花, 以点燃可燃混合气,使发动机作功。
.
2
点火系统的类型
按其组成和产生高压电方式的不同,可分为 ▪ 传统蓄电池点火系统 ▪ 电子点火系统 ▪ 微机控制点火系统 ▪ 磁电机点火系统
.
5
传统点火系统组成 与工作原理
.
6
组成
▪ 主要由电源(蓄电池和发电机)、点火开关、 点火线圈、电容器、断电器、配电器、火花 塞、阻尼电阻和高压导线等组成。
.
7
.
8
点火开关
▪ 用来控制仪表电路、点火系统初级电路以及 起动机继电器电路的开与闭。
.
9
点火线圈
▪ 组成:它主要由初级绕组、次级绕组、铁芯 等组成。
.
3
点火系统的基本要求
▪ 能产生足以击穿火花塞两电极间隙的电压 ▪ 电火花应具有足够的点火能量 ▪ 点火时刻应与发动机的工作状况相适应
.
4
点火系统的特点
▪ 与汽车上其他电器设备一样,采用单线制连 接
▪ 即电源的一个电极用导线与各用电设备相连, 而电源的另一个电极则通过发动机机体、汽 车车架和车身等金属构件与各用电设备相连, 称为搭铁,其性质相当于一般电路中的接地。
.
11
.
12
.
13
配电器
▪ 组成:由分电器盖和分火头组成。 ▪ 功用:用来将点火线圈产生的高压电分配到
各缸的火花塞。 ▪ 工作原理:发动机工作时,点火线圈次级绕
组中产生的高压电,经分电器盖上的中心电 极、分火头、旁电极、高压导线分送到各缸 火花塞。
.
14
电容器
▪ 安装在分电器壳上,与断电器触点并联。
▪ 功用:
1、用来减少断电器触点断开瞬间,在触点处 所产生的电火花,以免触点烧蚀,可延长触 点的使用寿命。
2、当触点断开时,加速初级电流的损失,增 强次级电压。
.
15
点火提前调节装置
▪ 由离心和真空两套点火提前装置组成,分别 安装在断电器底板的下方和分电器的外壳上。
▪ 功用:用来在发动机工作时随发动机工况的 变化自动调整点火提前角。
28
.
29
传统点火系和电子点火系的比较
▪ 1、电子点火系中由点火控制器初级电路通断、 传统点火系没有点火器
▪ 2、电子点火系的分电器和传统点火系的分电 器机构不同,
▪ 3、电子点火系点火能量高,性能好
.
30
