节点法画电路图专项训练
电路图专题练习

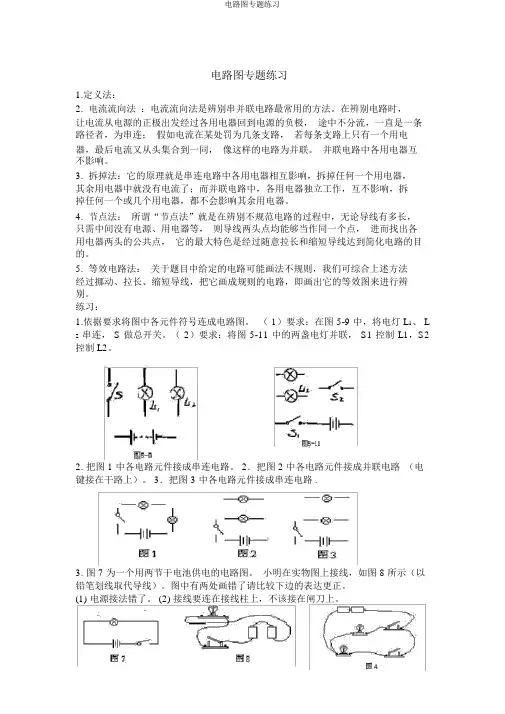

电路图专题练习1.定义法：2.电流流向法：电流流向法是辨别串并联电路最常用的方法。
在辨别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，一直是一条路径者，为串连；假如电流在某处罚为几条支路，若每条支路上只有一个用电器，最后电流又从头集合到一同，像这样的电路为并联。
并联电路中各用电器互不影响。
3.拆掉法：它的原理就是串连电路中各用电器相互影响，拆掉任何一个用电器，其余用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆掉任何一个或几个用电器，都不会影响其余用电器。
4.节点法：所谓“节点法”就是在辨别不规范电路的过程中，无论导线有多长，只需中间没有电源、用电器等，则导线两头点均能够当作同一个点，进而找出各用电器两头的公共点，它的最大特色是经过随意拉长和缩短导线达到简化电路的目的。
5.等效电路法：关于题目中给定的电路可能画法不规则，我们可综合上述方法经过挪动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行辨别。
练习：1.依据要求将图中各元件符号连成电路图。
（ 1）要求：在图 5-9 中，将电灯 L1、 L 2串连， S 做总开关。
（ 2）要求：将图 5-11 中的两盏电灯并联， S1 控制 L1，S2控制 L2。
2.把图 1 中各电路元件接成串连电路。
2．把图 2 中各电路元件接成并联电路（电键接在干路上）。
3．把图 3 中各电路元件接成串连电路 .3.图 7 为一个用两节干电池供电的电路图。
小明在实物图上接线，如图 8 所示（以铅笔划线取代导线）。
图中有两处画错了请比较下边的表达更正。
(1) 电源接法错了。
(2) 接线要连在接线柱上，不该接在闸刀上。
4.依据图 4 的实物接线图，做以下题目。
(1) 两小灯泡是 ______联(2) 标出经过小灯泡的电流方向。
(3) 画出电路图5.依据实物图画出电路图.依据实物图画电路图时要用规定的电路符号取代实物，依据实物的连结方式画出规范的电路图。
初中物理画电路图专题训练

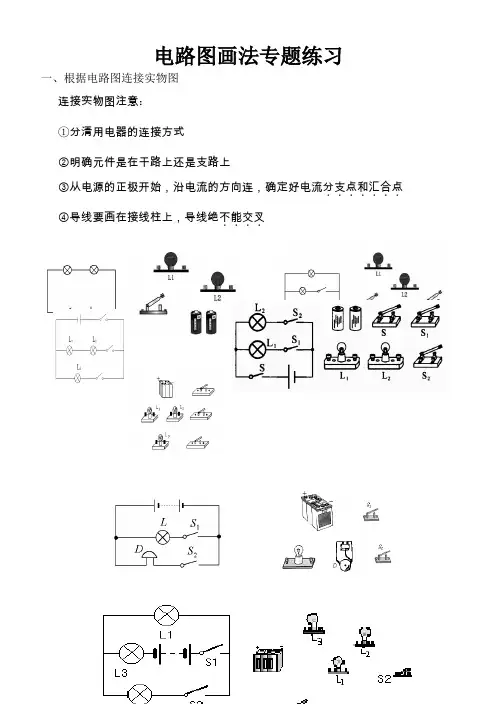

电路图画法专题练习一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．二、根据实物图，画出相应的电路图三、根据要求设计出电路图，并用笔画线代替导线，将各题中的实物连接起来。
进行电路设计时，重点考虑两个问题：一是用电器的连．接方式．．．立工作．．．来确定是串联还是并联；．．实现独．．．，根据用电器是否二是看开关的控制作用，确定开关．．．。
开关可和用电器串联，也可和用电器并联。
与．．的位置用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。
1、图1中灯泡L1和L2串联，开关控制两灯的通、断。
在虚框内画出电路图、并连接实物图2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断。
在虚框内画出电路图、并连接实物图。
3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。
在虚框内画出电路图并连接实物图。
4、图4中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
5、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
虚框内画出电路图连接实物图。
6、在图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
并画出电路图。
7、图7、图8、图9、图10、图11、图12中两灯并联，S是总开关，S1只控制灯泡L1，请画出电路图，并将所缺的导线补上。
8、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。
画出电路图、并连接实物图。
9、在图13中只接通开关S时，两灯都亮，同时接通S和S1时，L1亮，L2不亮。
并画出电路图四、电路设计1、现有两盏电灯、一只电铃、一个电池组及导线若干．试按下列要求将各有关电路元件填入下图所示电路中的适当位置．(1)按下开关S2、S3时，电路中有一盏灯亮，同时电铃响；(2)按下开关S1、S2时，电路中任何一盏灯都不亮；(3)按下开关S1、S3时，电路中两盏灯均亮．2、现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置．(1)按下开关时，电路中绿灯亮，电铃响．(2)按下开关时，电路中灯不亮，电铃不响．(3)按下开关时，红灯亮．3、一商品库，后门进货，前门取货．现有红、绿两只灯泡和一个电铃装在一块木板上，另有一个电池组、两个开关(如图)，还有若干条导线．利用这些材料，请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关．画出你所设计的电路图，并按电路图将图中的元件用笔画线作导线连接起来．4、根据要求将下图中元件连成电路图．(各元件位置不动)(1)(甲)图灯L1、L2串联，电流表测串联电路的电流强度．(2)(乙)图灯L1、L2并联，电流表测灯L1的电流强度，开关控制两盏灯．(3)(丙)图灯L1、L2并联，开关控制L1，电流表测L2的电流强度。
简单高效！大师教你三步巧解电路作图题
简单高效！大师教你三步巧解电路作图题最近有不少同学留言问大师根据要求“画电路图”的题怎么做？看到复杂实物图或文字描述小伙伴们不要慌张，找对了办法其实是很简单的。
1分解为串并联电路其实只有两种电路：串联和并联。
一般有三种判断方法(1) 支点法：没有出现支点的电路一定为串联电路，但出现支点的电路不一定为并联电路。
该方法只能在没有支点时确定其为串联电路，若有支点存在，需使用其他方法判别。
(2) 路径法：在从电源正极走向电源负极的过程中，若只有一条路径，则为串联电路，若有多条路径，则为并联电路。
(3) 拆除法：若拆除一个用电器后，另一用电器无法正常工作，则说明这两个用电器是串联的，若拆除一个用电器对另一个用电器没有影响，则说明这两个用电器是并联的。
2按顺序作图明确了每个元件的位置和串并联关系后就可以开始作图了。
串联部分作图顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件。
若有电压表要准确判断它测的是哪一段电路的电压，在检查电路无误的情况下,将电压表并在被测电路两端。
并联部分务必要分清有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，作图熟顺序如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路）。
3注意作图规范(1) 作图要横平竖直，画的导线不能够交叉(2) 铅笔作图检查无误后，最后要将电压表画到被测电路的两端(3) 注意电流表和电路表的区别(4) 画完电路图后，自己按照正极出发的方向走一遍，看是否有问题(5) 注意所画电路是否会短路例题下面同学们拿出草稿纸做几道例题检测一下：解析1.2.3.4.6.。
画电路图练习题
画电路图练习题一、选择题1. 在画电路图时，通常需要遵循的原则是：A. 从电源正极开始B. 从电源负极开始C. 从电路的任何一点开始D. 从电路的中间开始2. 电路图中的节点表示：A. 一个电阻B. 一个电容器C. 一个开关D. 电路中电流的分叉点或汇合点3. 电路图中的导线表示：A. 电流的流动方向B. 电流的强度C. 电流的路径D. 电流的类型4. 画电路图时，如果两个节点之间没有元件连接，这两个节点：A. 可以省略B. 必须用导线连接C. 需要用虚线表示D. 可以忽略5. 在电路图中，元件的标注应该：A. 放在元件的上方B. 放在元件的下方C. 放在元件的旁边D. 随意放置二、填空题6. 在画电路图时，电源的正极通常用“_”表示，负极用“_”表示。
7. 电路图中的电流方向通常按照_方向进行标注。
8. 当电路图中有多个相同的元件时，可以用_来区分它们。
9. 在电路图中，开关通常用_符号表示。
10. 电路图中的地线通常用_符号表示。
三、简答题11. 请简述在画电路图时，如何表示一个电路的并联和串联。
12. 描述在电路图中表示一个电阻的方法，并说明其单位。
13. 解释电路图中的电压源和电流源的区别。
14. 描述在电路图中如何表示一个电容器，并说明其单位。
15. 说明在电路图中，为什么需要区分电源的正负极。
四、绘图题16. 根据题目描述，绘制一个简单的串联电路，包含一个电源、一个电阻、一个开关和一条导线。
17. 绘制一个包含两个并联电阻的电路图，并标注电阻值。
18. 绘制一个包含一个电容器和一个电感器的并联电路，并说明它们的作用。
19. 绘制一个包含一个电压源、一个电阻和一个电流表的电路图，并标注电流表的位置。
20. 绘制一个简单的放大电路，包含一个晶体管、一个电源、一个负载电阻和必要的偏置元件。
五、计算题21. 假设有一个电路，其中包含一个10V的电源和一个100Ω的电阻。
计算通过电阻的电流。
22. 如果在上述电路中加入一个并联的200Ω电阻，计算新的总电阻值和通过每个电阻的电流。
考研电路复习——节点电压法的典型例题
电子技术仿真与实训
单元3：常用电子元器件
1.2.3示波器
电子技术仿真与实训
电子技术仿真与实训
单元3：常用电子元器件
1.3.1电阻器 1.电阻的作用：
电阻的作用主要有：分压、限流、偏置、滤 波（与电容器组合使用）和阻抗匹配等。 2.电阻的分类 （1）按结构分类：分为固定电阻和可变电阻两 大类。 （2）按材料分类：分为碳膜电阻器、金属膜电 阻器、热敏电阻器、实心碳膜电阻器、碳膜电 位器、半可调式电阻器等。
电子技术仿真与实训
单元电子3：常用元器件
一般用四道色环或五道色环来表示，各种颜 色代表不同的数字。四环电阻的四道色环，第 一道环和第二道环分别表示电阻的第一位和第 二位有效数字，第三道环表示10的乘方数 （10n，n为颜色所表示的数字），第四道环表 示允许误差（若无第四道色环，则误差为 ±20%）。色环电阻的单位一律为Ω。
电子技术仿真与实训
单元3：常用电子元器件
1.3.4 半导体二极管
一.半导体的基本知识
1.本征半导体
纯净的半导体称为本征半导体。
纯硅和锗都是四价元素 .在本征硅和锗的单晶 中，由于原子排列的有序性，使得每个价电子 为相邻原子所共有，形成共价键结构。
绝对零度（－273℃）时，所有价电子都被束缚 在共价键内，晶体中没有自由电子，所以半导 体不能导电。
2.检测电位器（注意：使用指针式万用表测量） （1）检测电位器固定端的阻值
物理电路化简节点法与万能法则十条+经典化简例题
以下您看到的分析方法由溜溜为您整理，坚持免费，大家共享~

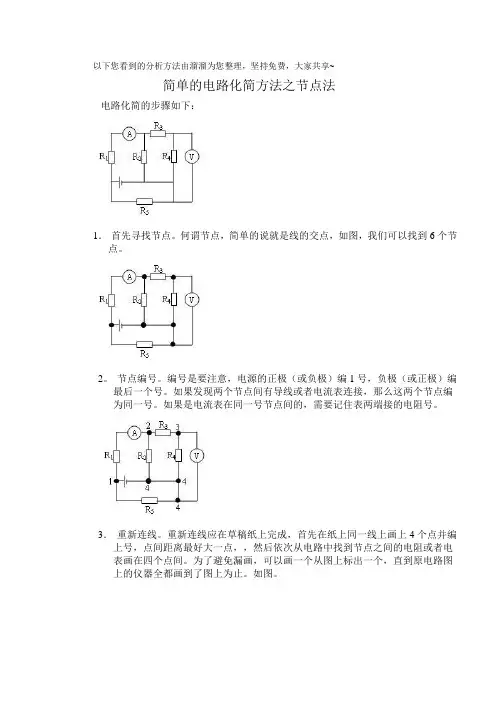

简单的电路化简方法之节点法
电路化简的步骤如下：
1．首先寻找节点。
何谓节点，简单的说就是线的交点，如图，我们可以找到6个节点。
2。
节点编号。
编号是要注意，电源的正极（或负极）编1号，负极（或正极）编最后一个号。
如果发现两个节点间有导线或者电流表连接，那么这两个节点编为同一号。
如果是电流表在同一号节点间的，需要记住表两端接的电阻号。
3．重新连线。
重新连线应在草稿纸上完成，首先在纸上同一线上画上4个点并编上号，点间距离最好大一点，，然后依次从电路中找到节点之间的电阻或者电表画在四个点间。
为了避免漏画，可以画一个从图上标出一个，直到原电路图上的仪器全都画到了图上为止。
如图。
4．转化为规范化电路图。
相信做完上一步后，您已经可以看出电路的组成了，如果发现点与点之间有断开的情况，只要将点适当的移位就可。
关于这道题的规范化电路图，在此就省略吧。
在使用过程中觉得此方法非常的简单，而且解题过程非常机械。
当然有时因为节点编号的问题出现画完以后还是看不出来的问题，不过只要将点进行简单的移位，便可以一目了然。
下面是化简的万能十条法则。
节点电压法经典例题
R5
US
+-
a R1 b R3 c
Va
Vb
Vc
iS
R2
R4
Va U ad Vb U bd Vc Ucd
d
节点电压的参考极性：是以参考节点为 负，其余独立节点为正。
节点电压法的推导
（1）标出所有支路电流的参考方向
推导节点电压 方程步骤：
（2）选择参考点，标出节点电压
（3）用节点电压表示各支路电流 （4）列出n-1个KCL方程
R3
而言，与电流源串联的
电阻R2无关，不起作用，
应该去掉。
所以其电导1/R2不应出 现在节点方程中，则节 点电压方程如下所示：
u3
R4 R2
u1
R1 +
us -
R5
u2 is
R6
中国计量学院 吴霞
电路分析
续上题
u3
R4
u1
1 R1
+
1 R4
u1
1 R4
u3 =
us R1
is
R3
1 1 1
(1 R1
1 R2
1 R3
)Va
（ 1 R2
+
1 R3
）Vb
is
uS R2
（ 1 R2
+
1 R3
）Va
+(
1 R2
1 R3
1 R4 )Vb
uS R2
i= Va -Vb R3
节点电压法的习题
类型2：仅含纯理想电压源支路的节点电压法：
（1）对只含一条纯理想电压源 支路的电路，可取纯理想电压 源支路的一端为参考结点。 Va
电路中含电流源的情况 Is
电路分析基础--节点法
Us_
2
G4
3
G5
-G2U1-G3U2+(G2+G3+G5)U3=0
例2. 用节点法求各支路电流。
I1 20k UA 10k UB 40k I3
+120V
I4 I2 40k
I5 20k
-240V
解：
(1) 列节点电压方程：
(0.05+0.025+0.1)UA-0.1UB= 0.006 -0.1UA+(0.1+0.05+0.025)UB=-0.006
标准形式的节点电压方程。
(3)求解上述方程
由节点电压方程求得各节点电压后即可求得个支路电
压，各支路电流即可用节点电压表示：
i1
un1 R1
i2
un2 R2
iS1
i3 i4
un1 un2 un1 R3un2
R4
iS3
un1 1 i3
un2 R3 2
i1
i2
i5
R1 iS2
R2 i4 R4
(2) 解方程，得： UA=21.8V， UB=-21.82V
(3) 各支路电流： I1=(120-UA)/20k= 4.91mA I3=(UB +240)/40k= 5.45mA I5= UB /20=-1.09mA
I2= (UA- UB)/10k= 4.36mA I4= UB /40=0.546mA
R5
0
i5
un2 R5
1111
11
( R1
R2
R3
R4 ) un1
( R3
R4 )un2
第四章 节点图练习
• 根据 右图 绘制
• 俯视 图和 左视 图
附视图
左视图
14
内底版
10
扶强材
16
外板
200×14
支柱
10x250x400
肘板
13
中桁材
根据下图画出俯视图（Ｃ向）、右视图（Ａ向）和 B-B剖面图
C
7
A向
8×250
80
8
8×300×300
80
10×300 100
C向
8×300×300 80
8 9
8-75
(225)
练习2 根据下图画出左视图和附视图
附视图
左视图
14
内底版
10
扶强材
16
外板
200×14
支柱
10x250x400
肘板
13
中桁材
焊接要求：
• 1.支柱与内底板的连接均采用周围角焊, K=7； • 2.中桁材与内底板的连接、肋板与内底板和外底板的连接，
肘板与其他构件的连接均采用双面连续角焊,K=5; • 3.中桁材与外底板的连接采用双面连续角焊,K=6; • 4.中桁材与肋板的连接采用双面连续角焊,K=5;
C—C
1620
14
14
75
200×46×12
根据下图画出B—B、A—A剖视图
根据下图画出俯视图、左视图和A—A剖视图
左视图
60
俯视图
8×100 6
6×400 8×80
6
200
A—A
100×8
6
200
A-A
6 400 8 80
6
俯视图
8 100 6
6
• 根据 右图 绘制
电工第三章
11 u = V ≈ 3.67V 1 3 8 解之， u 2 = 3 V ≈ 2.67V 5 is = − 6 A ≈ −0.83A
3.2.3 求图 3.3 所示电路中的节点电压。
PDF created with pdfFactory Pro trial version
U 2 =4.71V, U 3 =0.59V
所以， I=
U1 − U3 =0.94A 10
3.2.5 用节点电压法求图 3.5 所示电路中的等效电阻 Rab。(提示:可假设 ab 端外接 1A 的电流 源,用节点电压法求出 ab 端的电压)
PDF created with pdfFactory Pro trial version
u 2 − u1 = −0.2A 10
3.2.2 用节点电压法求图 3.2 所示电路中的电流 is。
图 3.2 题 3.2.2 图
1 1 1 ( + )u − u 2 = − is 1 5 10 10 1 1 1 解： − 10 u1 + (10 + 10 )u 2 = 1 + is u1 − u 2 = 1
PDF created with pdfFactory Pro trial version
4 = 4a2 + b2 a = -0.25 P2 = 32、 18时，i2 分别为4A、 3A，则 ⇒ 2 3 = 8a2 + b2 b2 = 5
2 所以，当 当us = 0V 时，i1 = 3A, i2 = 5A ， P2 = i2 R2 = 50W
(10 + 2 + 5)I1 -2I 2 -5I3 =0 −2I1 +(10+2)I2 =-10 −5I +(5+5)I =10 2 1
6_节点电压法习题_叠加_替代
+
G1 G3 G2
Us_
2
(G1+G2)U1-G1U2 =I -G1U1+(G1 +G3 + G4)U2-G4U3 =0
G4
G5
-G4U2+(G4+G5)U3=-I
3
增加一个节点电压与电压源间的关系
U1-U3 = US
方法2： 选择合适的参考点
1
+
G1 G3 G2
U1= US -G1U1+(G1+G3+G4)U2- G3U3 =0
设 i´1 =1A
K = us / us
us
i1 = K i´1
例 2-5-5 方框N0内部为不含有独立源的线性电路，内部结构不详
+ Us –
+
IS N0
U– 2
U2 = k1Us +k2 IS
线性电路中，所有激励都增大(或减小)同样的倍数， 则电路中响应也增大(或减小)同样的倍数。
§2-6 置换定理 (Substitution Theorem)
(2) 列KCL方程： iR出= iS入
i1+i3-iS1+iS3=0
i2-i3-iS2-iS3=0
代入整理，得
i3 + u3 _
+iS1
u_4
uN1
1
i1 G1
G3 iS3
+ + u6 _ _u1
+
u_2
uN2
2 i2 +
G2u_5
iS2
(G1+G3)uN1 -G3uN2= is1-iS3
0
R1
R2
电路节点法及电路理论试卷(含答案)
第十四章电路图识别之“标号法”标号法。
这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，是居家旅行、特别是简化电路的杀手锏。
先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 导线连通的节点标同样的数字(3) 沿着导线过一个用电器，数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图画出节点之间的用电器或电表(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。
同一导线上的e、f、g点都标2，这样我们惊奇的发现已经到电源负极了！标号结束！轻松~ 进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如下图；然后再原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，很~清纯的并联电路，不是么？什么？一道题不过瘾？那就再来道，不过初学电学、心理承受能力不好的同学慎入~下面这道题是BOSS级别的，属于中考压轴题，所以要是没看懂也不要丧失信心，慢慢学就好了~例2：简化3个电路图。
(1) 电源正极接A,负极接C，只闭合S2；(2) 只闭合S3；(3) 电源正极接A，负极接B，只断开S2第1问a.标号，A点出来a、b、c、d都标1，S1断开，所以e、f点不能标1；过R1后，e、f、h标2，S2闭合，所以l也标2；过R2,i,j,k都标3。
有同学问，能否由i过R3,在g点标4？这是不可以的，参看口诀第五条，g点的标号不能比i大，而且g点后面S3断开，使得电流无处流了，所以正确答案是这个电路图R3并没有被接入电路。
