柯顿NGT系列短波电台设置手册
柯顿电台菜单1 (2)
Fcfglenaetstatue字符串长度
62characters
60字符
Fcfglenmessage
工厂信息字符串长度
90characters
90字符
Fcfglenphone
工厂电话字符串长度
16digits
15位
Fcfglenselcalladd
工厂选呼地址字符串长度
6digits
6位
1seconds
Macropause宏暂停
3seconds
Mscrosinglestep宏单步
On
Macrotune
宏调
Messages信息
55JL
Mode方式
Mute静音
On
Mutescan静音扫描
Selcall选呼
Scanforvoice
语音扫描
Passwordadmin
管理员密码
Passworduser
客户名称
Customerprofile客户简介
ZLF.nsp
Customerradio
客户电台
Sr
Customerreferemce
客户参考
Devices驱动
Easitalk
清晰谈
No
开
Fcfgclarifiermode工厂频率微调方式
Land陆地
Fcfgclarifierrange工厂频率微调范围
Mmaster
主
Slave
属
CfgTxpower
Maximum
50W
发射功率配置
最大值
50瓦
Cfgunits
单元配置
Metric
十进制
Impartial

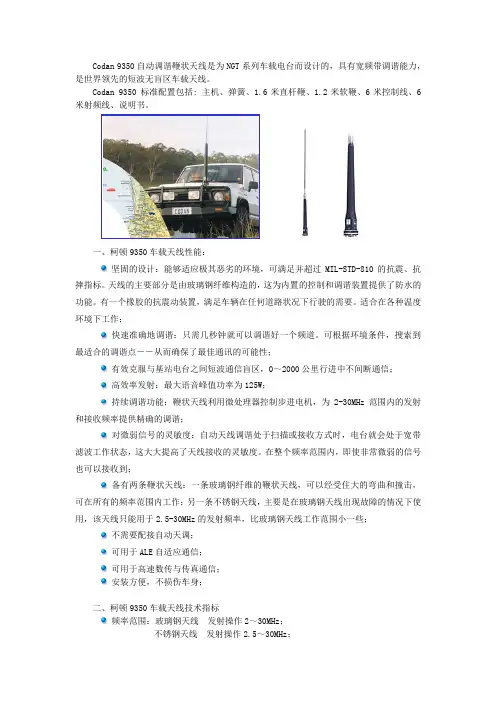

Codan9350自动调谐鞭状天线是为NGT系列车载电台而设
Codan 9350自动调谐鞭状天线是为NGT系列车载电台而设计的，具有宽频带调谐能力，是世界领先的短波无盲区车载天线。
Codan 9350 标准配置包括: 主机、弹簧、1.6米直杆鞭、1.2米软鞭、6米控制线、6米射频线、说明书。
一、柯顿9350车载天线性能：坚固的设计：能够适应极其恶劣的环境，可满足并超过MIL-STD-810的抗震、抗摔指标。
天线的主要部分是由玻璃钢纤维构造的，这为内置的控制和调谐装置提供了防水的功能。
有一个橡胶的抗震动装置，满足车辆在任何道路状况下行驶的需要。
适合在各种温度环境下工作；快速准确地调谐：只需几秒钟就可以调谐好一个频道。
可根据环境条件，搜索到最适合的调谐点――从而确保了最佳通讯的可能性；有效克服与基站电台之间短波通信盲区，0～2000公里行进中不间断通信；高效率发射：最大语音峰值功率为125W；持续调谐功能：鞭状天线利用微处理器控制步进电机，为2-30MHz范围内的发射和接收频率提供精确的调谐；对微弱信号的灵敏度：自动天线调谐处于扫描或接收方式时，电台就会处于宽带滤波工作状态，这大大提高了天线接收的灵敏度。
在整个频率范围内，即使非常微弱的信号也可以接收到；备有两条鞭状天线：一条玻璃钢纤维的鞭状天线，可以经受住大的弯曲和撞击，可在所有的频率范围内工作；另一条不锈钢天线，主要是在玻璃钢天线出现故障的情况下使用，该天线只能用于2.5-30MHz的发射频率，比玻璃钢天线工作范围小一些；不需要配接自动天调；可用于ALE自适应通信；可用于高速数传与传真通信；安装方便，不损伤车身；二、柯顿9350车载天线技术指标频率范围：玻璃钢天线发射操作2～30MHz；不锈钢天线发射操作2.5～30MHz；接收操作：（扫描方式/自动调谐接收方式）250KHz∽30MHz连续可调；输入阻抗：50Ω；额定功率：125W峰值（12VDC-电台提供）；长度：玻璃钢天线2.47m；重量：5.8公斤；基准驻波比：VSWR 1.5:1；消耗电流：静态时150mA，调谐状态时1A；工作温度：-40℃～+60℃；调谐速度：2秒以内；三、NVIS高仰角加长鞭（选件）：NVIS是Codan 9350天线的一个附加设备。
科顿使用手册正文
CODAN（中国独家总代理）1 目录★开关电台 (4)★主菜单 (4)★电台中列表的应用 (5)★选择项目菜单 (6)★改变控制表中的某些设定 (7)★设置地方时间和日期 (8)★编辑站址 (9)★改变屏幕亮度、对比度 (13)★输入和编辑文本 (14)★查找名称、字词及数值 (16)★改变音量 (19)★选择信道 (19)★信道显示 (19)★扫描的开启与关闭 (20)★用轻松谈（EASITALK）降低背景噪音 (21)★调谐天线 (21)★麦克风的使用 (22)★设置信道 (23)★编辑网络（NETWORK） (25)★编辑地址表 (28)★呼叫及接收呼叫 (34)★呼叫日志记录项 (38)★设定初始屏幕 (42)★显示隐藏的项目 (43)★使用清扰功能 (43)★自由调谐接收 (43)★创建热键 (44)★NGT诊断信息 (44)★NGT短波电台的安装检测及故障排除 (25)2CODAN（中国独家总代理）3NGT 用户使用手册说明：当电台初始使用时，请按华澳柯顿技术资料E01〔NGT电台设置〕中所述的快速启动（quick start）即可。
如用户除基本设置外尚需要其它功能设置，则需参照以下“用户使用手册”内容。
內★开关电台打开电台按住键简短显示柯顿的日志后显示屏将会进入某一信道状态，例如右图如始屏设定的是其它显示，则按下键,退到主菜单显示。
关闭电台按住键.★主菜单所有操作细节，例如你的电台地址、信道和你所使用的网络均存在各个列表中。
每一列表对应电台的工作特定区域。
所有列表均显示在主菜单中，这些列表为： . 地址表(address)：其中存放你经常呼叫的对方。
. 信道表(channel)：其中存放你所用的信道内容。
. 控制表(control)：其中存放电台操作的控制项目。
如屏幕显示亮度、对比度，时间、日期、电台站址及口令。
. 网络表(network)：其中存放你使用的网络和每个网络中的信道。
柯顿电台说明书正文(3)
3、按下键，则welcome text 的第一行设定显示如下：4、按住键首行末将会有一个问号出现，以告知你现在可以输入或编辑。
如果在黑框的一行上已有文本输入，则当你键入字符时将会将它消除。
1、为了在一个键上输入不同的字母，则需反复按下此键直到该字母显示为止右下角的“A”表示你输入的是大写。
要输入小写字母，需按下# 键。
则小写“a ”在右下角显示，要输入数字时，再次按下# 键，可有# 符号在右下角显示。
6、要输入另一个相同字母时，需等到光标移到下一个位置，然后反复按下该键直到所要的字母出现。
记住改变大小写、数字要按下# 键。
如果插入空格时，应确保右下角显示为“A”或“a”，否则“0”键就代表数字0。
想要消除字符时将光标移到该字符后按下键。
任何在welcome text中的输入字符都将在每一次开机时作为首屏简要显示查找名称、字词及数值有三种方法可实现特指项目的查找：. 查找列表名称或用指定字符开始的记录项（例如在地址表中找到以“S”打头的所有记录项，像“Sam”和“Suzie”）. 在主菜单中找到任一个字符或在一个列表中以指定字符打头的记录项（例如，在控制表中找到包含“beep”字，像“key Beep”和“PTT beeps”的所有记录）. 在一项设定中找到一个数值（例如在信道表中找到接收频率为16200KHZ的所有信道）。
查找字词在主菜单或记录项名称中查找字词。
１、从主菜单中找出你要查找的列表。
例如第一项记录显示如下：２、按下键两次。
即刻查找字词提示将在顶端行显示：3、输入你要查找的字词的第一个字符。
则含有该字头的第一项就会显示出来。
如没有该字打头的词，则输入的字符被消除并有告错声发出按住键则退出查找。
4、按下键在该记录项下退出查找数值１、从主菜单中找出记录该数值的项目例如：如果你是在信道表时，则当前选择的信道／边带会显示如下：２、按下键三次，即时查找的第一项名称（接收频率提示）将在顶端行显示。
澳大利亚柯顿9680短波单边带电台使用手册
澳大利亚柯顿9 6 8 0短波单边带电台使用手册新维电信有限公司制SANWAY TELECOMMUNICATION LTD.目 录1.概述： (3)2.开箱检查 (3)3.安装 (3)3.1连接稳压电源 (3)3.2连接9350自调谐车藏鞭状天线 (4)3.3连接自动天调 (4)3.4连接基站天线 (4)3.5连接地线 (4)4.按键、旋钮和外部接口 (5)4.1前面板 (5)4.2手咪 (5)4.3背面板 (6)5.使用前的设置 (6)5.1工作信道设置 (6)5.2电台的基本设置 (7)5.3其它设置 (11)5.4英文菜单及其中文定义 (11)6.操作 (14)6.1改变信道 (14)6.2改变工作方式 (14)6.3天线调谐 (14)6.4静噪 (14)6.5选呼 (14)6.6扫描 (15)6.7 GPS数据发送 (15)6.8 21 82海难警报 (15)7.用XP软件编程 (16)8.9680技术指标 (16)1.概述：9680是澳大利亚柯顿通信公司专门为中国设计制做的短波单边带电台，主要面向准军用、警用、专业民用用户。
这部电台的设计出发点是：1.尽可能多的提供世界最新短波通信功能；2.符合中国用户的使用要求：3.高可靠性：4.低售价。
9680与普通短波电台完全不同，它的技术性能符合一级专业机标准，功能全面，采用现 代结构工艺，并可以配接高性能的自调谐车载鞭状天线等多种外部设备。
利用9680可以实现以下现代短波组网功能：大容量国际通用数码选呼(6位或4位)传送卫星定位信息(GPS)电台和市话双向自动拨号在9680基本功能的基础上，通过增购硬件和软件，可以实现进一步的技术升级。
这些升级最终能使9680完全具备柯顿项级电台9360-C的功能。
因此，选用9680能够获得很大的技术扩展空间，用户未来对已有系统进行技术改造时不必因淘汰原有设备而造成经济损失。
本手册只介绍基本的使用和安装，更详细的技术说明请向新维电信有限公司查询。
柯顿NGT短波电台简单操作
柯顿NGTsr 电台简单操作一、怎样联接电台1、 电台部件：RF 射频单元（2010），JB 交接盒（2030），手咪（2020），射频与交接盒, 联接电缆，音箱，9350天线，射频控制线，射频线，三线天线。
2、 联接图：3、 接地：★基站：接地对地电阻小于4欧姆。
★车台：9350天线地与车体地良好接触，电阻小于0.4欧姆。
4、 基站供电要求：AC220V ，左零右火。
二、怎样开关机1、检查好各部件连接线，确认无误后方可开机。
2、手持手咪，在手咪左上方有一绿色按钮，按一下它，开机，等待数秒。
3、关机，按住绿色按钮2秒，放开按钮即关机。
三、怎样回到当前信道电台开机后显示屏可能处于任意状态，如何进入信道状态： 1、显示屏显示按一下“ ”（显示右下）取消扫描,返回信道。
2、显示屏显示 按卷页键（↓↑）返回信道。
3、 “Address ”, “Channel ”, “Control ”, “Network ”或其它编程状态，请按“0”键或“×”键返回信道。
2010 RF2030 JB2020 MICSP Power12V DC RF CableControl CableRF Cable三线天线 9350 AntennaBase Antenna射频单元 交接盒 手咪 音箱电源30M long7.5M highScanning..Free Tune ---.--- 3.111Receive Freq 4.111 KHzMode (1 items)ModeUSB1 of 1Mode?USBAMRx V LSB158,167四、怎样修改信道频率1、 用卷页键（↓↑）找到你要修改的频率，如：15信道，按住√键，出现 按住√键使频率4111 KHz 显示变黑，输入想要的接收频率，如：8167KHz ，输入8、1、6、7键，确认无误后，按下√键，如要修改按×键。
注意：按住 ×键返回当前状态,如“Scanning ”或“信道方式”。
第四章NGT SR短波电台的操作zsp
第二部分NGT SR短波电台软件手册第四章NGT SR短波电台的操作第一节基本操作一、电台打开与关闭1.1 打开电台1、按下键如果屏幕显示输入密码，请输入用户级或管理员级的密码，然后按下键。
如果密码输入错误，电台会自动清除；如果三次输入错误密码，则电台自动关闭；如果忘记了您的密码，请查询附录B——密码帮助。
电台打开后，柯顿图标及欢迎界面（如果设定）瞬间显示，而后进入主页，如：缺省的主页为信道显示。
如果想使用其它界面替代信道显示，请参阅P16。
2、按住键半秒钟后，电台退出主页，进入主菜单。
1.2 关闭电台按住键2秒钟松手电台关闭。
二、主菜单电台的所有操作，如电台地址、信道和您所使用的网络等信息均保存各个列表中。
每一列表对应电台的特定工作范围。
所有列表均显示在主菜单中（如图4–1）：*地址表：存放您经常呼叫的电台地址*信道表：存放您使用的信道*控制表：存放控制电台操作的设定参数，即控制手柄屏幕显示的亮度、对比度、时间、日期、电台站址及密码*网络表：存放您使用的网络和每一个网络中的信道*电路链路表：存放您从电台呼叫的电话Main Menu（主菜单）Address（地址）Channel（信道）Control（控制）Network（网络）Phone Link（电话链路）图4–1 主菜单内容2.1 条目每一个列表都包含条目，地址表中的条目是经常呼叫的台站名称，例如“HOME”“WORK”；信道表中的条目是经常使用的信道，例如“信道1”、“信道2”。
您可以在除控制表外的其它各列表中添加条目。
Main Menu（主菜单） Entries（条目）Address（地址表）EMERGENCYHOMEWORKChannel（信道表） CHANNEL（信道） 1CHANNEL 2CHANNEL 3Control（控制表） Address（自身ID地址）Audio Volume（音频音量）Auto Resume Mode（自动回复模式）Etc…（其它）Network（网络表） Network A（网络A）Network B（网络B）Phone Link（电话链路） LINK 1LINK 2 图 4–2 条目示图2.2 设置每个条目都可以设置一个或多个参数，例如在信道表中的条目是您经常使用的信道，并且每个条目都有接收频率、发射频率及信道的工作方式。
柯顿电台技术指标
1、信道容量:400个信道。
2、频段：接收：250kHz-30MHz发射：1.6-30MHz
3、功率：125W
4、温度：-30C到+60C
5、操作模式：单边带(J3E,USB,LSB,AM)
6、RS232及数据口,波特率300-19200 baud
7、频率稳定度:优于0.3PPM接收灵敏度:0.12µV
2、独有的一体化手持机，主机上没有任何开关和旋钮，所有的操作全部都在手持机上完成，像是使用移动电话一样方便。另外，电台体积小、重量轻。
3、独特的短波DSP数字消噪技术，有效滤除背景噪声，提高话音信号等级，话音清晰干净，保真度极高。具有选择性呼叫、信息呼叫、状态呼叫、电话呼叫、紧急呼叫等多种呼叫方式。
9、抗震抗摔符合MIL-STD-810指标。
10、内置有驻波系数测试功能，可直接判定电台发射状态。
11、天线采用9350车载自动调谐鞭状天线，克服盲区能力强，是目前世界上真正能在盲区内通信和真正实现动中通的车载自动调谐鞭状天线，抗震抗摔符合MIL-STD-810指标。
主要技术参数：
1、信道容量:400个信道。
2、频段：接收：250kHz-30MHz发射：1.6-30MHz
3、功率：125W
4、温度：-30C到+60C
5、操作模式：单边带(J3E,USB,LSB,AM)
6、RS232及数据口,波特率300-19200 baud
7、频率稳定度:优于0.3PPM接收灵敏度:0.12µV
8、主电压：12V DC负地
4、具有多达10个网络的同时扫描。以便在需要区分多个通讯网路时使用。
5、接收灵敏度：0.12μv；频率稳定度：0.3ppm。
6、具有400个信道的能力,功率125W（PEP）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柯顿NGT系列短波电台设置手册
NGT 系列 电台设置
※ 当电台为原始状态时，按如下快速启动过程操作：
1编辑信道
（1）
（
2） 按下
按▲▼键屏幕中间行显示为（其中之
一）：
（3） 按▲▼键选择“Add/Edit channel ”
（添加/编辑信道）（如下图）
（4） 键入一个新的接收频率数字后，按下√
键；（如下图）
接收频率
（5） 按▲▼键选择“Transmit Freq ？”（发
射频率），然后按下√键；
（6） 按▲▼键选择需要的“Mode ”（模式）。
一般为USB （上边带），LSB （下边带）和AM （调幅）。
（按工作需要选择一种），然后按下√键；
（7） 返回到第3步，添加另一个信道/模式；
（8）
按下×键返回到始屏。
2删除信道
（1）
：
（2） 按一下×键到主菜单；
（3
） 从主菜单中按▲▼（Channel ），（如右图）；
（4） 进入你想要删除的信道； （5） 按住 键，选择“Delete entry ”（删除记录项）
（6） 按下√键以确认； （7） 按下×键返回到主菜单。
3输入电台站址
方法一：
（1） （2） 按下 所示）
（3）如中间行不是“set my address”
则用▲▼键选择Set My Address（设
置我的地址），然后按下√键；（4）如图所示：
（5）输入4位数字或者6位数字作为电台的站址，然后按下√键。
（6）按下×键返回到始屏。
方法二：
（1）按一下×键到主菜单；
（2）从主菜单中按▲▼键选择“Control”（控制），然后按下√键（如右下图所示）；
（3）
（4）
再次按下√键屏幕出现：（如图所示）
（5）
按√键进入Advanced （高级菜单）；（如图所示）
（6） 按▲▼键找到Add item （添加项）；然后按下√键（屏幕显示如图）；
（7） 输入4位数字或者6位数字作为电台的站址，然后按下√键；
（8） 选择网络“<All>”（所有的），然后按住√键；
（9） 按下×键一步步返回到主菜单。
※ 当电台已有随即的实验信道预置时，则按下述过程操作：
（1）
键，待屏幕变化为
列表管理（
List Manager ）菜单显示时，用▲▼键把
Create entry （创建记录项）调入中间
行（如下图）
（2） 从手咪键盘上键入信道号码（如下图），
然后按下√键；
（按下＃键，可改变字母大小写及数字键。
当屏幕右下脚显示为“A ”时为大写，显示为“a ”时为小写，
显示为“＃”时为数字）。
（3） 在接收频率（Receive Freq ）下黑
框中直接输入数值，如 6633KHz ，然后按下√键；（如下图）
接收频率
（4） 屏幕显示“Transmit Freq ？”（发
射频率），按下√键时电台直接记录同频频率，註：键入其他数值并按下√键电台记录为收发异频频率；
（5） 然后进入模式，选择需要的“Mode ”
（模式）。
一般为USB （上边带），LSB （下边带），（按工作需要选择一种），然后按下√键；
（6）
返回到第2步，添加另一个信道/模式；
（７） 按下×键返回到始屏。
4编辑网络“Network ”
（1） 找到主菜单；（如右图）： （2）
并按下√键（如下图）；
（3） 按住 键，屏幕显示为（如下图），
然后按下√键进入List Manager （列表管理）
（4） 按▲▼键选择“Create entry ”（创
建记录项），然后按下√键；
（5）
键入网络的名称（如下图）
（按下＃键，
A ”显示为“＃”时为数字）。
（6） 按▲▼键选择扫描网络设置显示如右
图；
如果网络要参加扫描则选择（scan ）
一般设置为scan （扫描）
（7）
设置：（如右图）
●
一般选择为Codan Selcall （柯顿选呼）；
● 当需要使用ALE （自适应）时（如果电台安装
此功能），选择CALM/ALE （自适应）。
（8） 网络设置的主要内容：
（9） 屏幕显示为：（如图所示）：
（10）按▼键选择Ch 2
下√键（如右图）；
（11）按下√键；屏幕回到（9）；
（12）将所要编辑的信道添加到网络中，
直到加完为止；
（13）按下×键返回到始屏。
注：当网络设置完成后，再次按不再有
Quick Start（快速启动）显示，而直接进入List Manager（列表管理）。
（创建信道、网络、站址及删除信道、网络、站址都将在列表管理中进行）
5改变屏幕亮度/屏幕对比度
（1）按下×键进入主菜单；
（2）从主菜单中选择“Control”（控制），然后按下√键；
（2）按▲▼键找到“Screen ”（屏幕），然后按下√键；
（3）按▲▼键找到“Brightness”（亮度），然后按住√键；
（4）选择Bright（亮）、Medium（中亮）、Dark（暗）；
（5）按下√键；屏幕回到“Screen ”（屏幕）项下；
（6）按下▼键屏幕显示为：“Contrast”（对比度），然后按住√键；
（7）按▲▼键选择数值，一般设置为5。
（8）按住√键以确认。
（9）一步步按下×键返回到始屏。
6显示设备电子系列号
（1）从主菜单上选择“Control”（控制）；
（2）选择设备记录项“Devices”（配置）；
（3）按▲▼键选择设备名称：J.B.（交接盒）或R.F Unit（射频单元）；
（4）然后按下√键确认；
（5）按▲▼键分别选择序列号码、选项号码、软件版本等，然后按√键确认；
（6）按下×键一步步返回到始屏。
目录
编辑信道 2 删除信道 4 输入电台站址 4 编辑网络“NETWORK”9 附：安装及使用注意事项。
