板槽配线
槽板配线
槽板配线2020-06-19 1.1 一般规定1.1.1绝缘导线的规格、型号必须符合设计要求，测试要求导线的绝缘、导线对地、两根导线间绝缘电阻应不小于0.5MΩ。
1.1.2配线前应先将线槽内的灰尘和杂物清净。
1.1.3 固定底板时，应先将木砖或胀管固定牢，再将螺丝拧紧。
线槽应选用合格产品。
1.1.4槽板配线施工中的安全技术措施，应符合国家现行技术标准及技术文件的相关规定。
1.2 施工准备1.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 按施工图测量线路长度、位置、标高，经复核符合设计要求。
3 槽板配线前，应现场复核槽板是否安装完毕且通畅无障碍。
1.2.2材料准备塑料线槽、木槽板、绝缘导线、螺旋接线钮、套管、接线端子、木砖、塑料胀管。
1.2.3施工机具1 主要安装机具：活扳子、粉线袋、钢锯、钢锯条、喷灯、锡锅、锡勺、手锤、錾子、手电钻、电锤、电工常用工具、高凳等。
2 主要检测机具：万用表、兆欧表、卷尺、线坠等。
1.2.4作业条件1 配合土建结构施工预埋保护管、木砖及预留孔洞。
2 屋顶、墙面及地面、油漆、湿作业全部完成。
1.3 材料质量控制1.3.1塑料线槽必须采用难燃型硬聚氯乙烯工程塑料挤压成型。
其含氧指数不应低于27%。
并应有产品合格证。
木槽板应经阻燃处理。
1.3.2绝缘导线：导线的型号、规格必须符合设计要求，线槽内敷设导线的线芯最小允许截面：铜导线为1.0mm2；铝导线为2.5mm2。
1.3.3螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
1.3.4套管：有铜套管，铝套管，铜铝过渡套管三种，选用时应采用与导线材质、规格相应的套管。
1.3.5 接线端子（接线鼻子）：应根据导线的根数和总截面选择相应规格的接线端子。
1.3.6 木砖：用木材制成梯形，使用时应做防腐处理。
1.3.7塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头机螺丝与垫圈配合使用。
实训项目十二槽板配线
下弯曲槽板,设法利用在不明显的地方。其方法如下： （1）根据电源、开关盒、灯座的位置，量取各段线槽的长 度，用锯分别截取。在线槽直角转弯处应采用45°拼接。
槽板配线
45 ° （2）用手电钻在线槽内钻孔（钻孔直径4.2mm左右），用 作线槽的固定，如图2-65所示。相邻固定孔之间的距离应根据 线槽的宽度确定，一般距线槽的两端在5~10mm左右，中间在 30~50mm左右。线槽宽度超过50mm，固定孔应在同一位置 的上下分别钻孔。中间两钉之间距离一般不大于500 mm。
（一）训练步骤 1 根据实际安装位置条件，设计并绘制安装电路图。
2
依照实际的安装位置，确定刀闸、漏电保护器、电表、开关、 白炽灯等安装位置并做好标记。
3 定位划线。按照已确定好的开关、白炽灯的位置，进行定位
划线，操作时要依据横平竖直的原则。
4 截取导线。根据实际划线的位置及尺寸，量取导线。
5 固定导线
6 安装开关和灯座
槽板配线
7 检查后通电试灯
（二）安装要求 1 元件布置合理美观 2 布线横平竖直 3 元件固定牢固
三相异步电动机的结构
序 主要内
号
容
评分标准
配 扣得 分 分分
1
元件安 ⑴元件布置不合理、不美观 扣5分。⑵元件安装松动扣5 15
装布局
分⑶元件损坏扣5分
⑴导线不横平竖直扣5分⑵
线路的 不定位划线扣5分⑶塑料卡
槽板配线
（3）将钻好孔的线槽沿走线的路径用自攻螺丝或木螺丝固定。 如果是固定在砖墙等墙面上，应在固定位置上画出记号，如图266所示。
（4）用冲击钻或电锤在相应位置上钻孔。钻孔直径一般在 8mm，其深度应略大于尼龙膨胀杆或木榫的长度。
槽板配线分项工程检验批质量验收记录
槽板配线分项工程检验批质量验收记录项目名称：槽板配线分项工程项目位置：XXX地区施工单位：XXX建筑公司监理单位：XXX监理公司验收时间：XXXX年XX月XX日一、工程概况：本次验收的槽板配线分项工程是本项目的重要组成部分，主要包括槽板的制作、安装、配线管线的铺设、设备接线的安装等工作。
本工程的质量验收按照项目施工图纸、相关规范要求以及验收标准进行。
二、工程质量验收情况：1.槽板的制作及安装(1)制作工艺：槽板采用X材质，按照设计要求制作，工艺规范符合要求。
(2)安装质量：槽板的安装位置准确，连接牢固，无明显变形和裂缝，符合设计要求。
2.配线管线的铺设(1)材料质量：配线管线采用符合国家标准的XXX材质，无明显变形、划痕等缺陷。
(2)铺设质量：管线铺设整齐，弯曲半径符合规范要求，管道连接牢固，无松动和漏水现象。
3.设备接线的安装(1)接线材料：采用符合国家标准的电缆，规格符合设计要求。
(2)接线质量：接线规范，引线间隔适当，接触良好，无短路、断路等问题。
三、存在的问题及解决方案：1.部分槽板上有划痕和污渍，需在竣工验收前进行清洗和修补。
2.部分配线管线连接出现松动现象，需要重新加固，确保连接牢固。
3.部分设备接线存在松动和接触不良问题，需要进行重新接线，并给予固定。
四、进一步工作计划：1.清洗和修补槽板：通过清洗和修补槽板的方法，使其表面光洁、无划痕。
2.重新加固配线管线连接：对铺设的配线管线进行检查，发现松动的地方进行重新加固，以确保连接牢固。
3.重新接线并固定：对于存在接触不良和松动的设备接线，进行重新接线，并给予固定，以保证其连接良好。
五、总结：通过本次工程质量验收，槽板配线分项工程的施工质量达到了设计要求和相关规范的要求。
同时，也发现了一些存在的问题，在后续的工作中将进行修复和改进，以确保工程最终完成合格。
六、验收结论：根据对槽板配线分项工程的质量验收情况进行评估，经与监理单位的讨论，确认该工程达到验收要求，符合设计图纸和相关规范要求，可以顺利进行竣工验收。

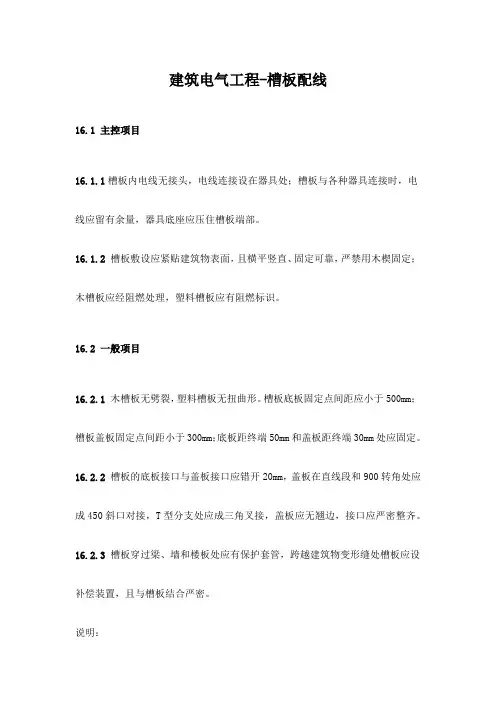

建筑电气工程-槽板配线
建筑电气工程-槽板配线
16.1 主控项目
16.1.1槽板内电线无接头，电线连接设在器具处；槽板与各种器具连接时，电线应留有余量，器具底座应压住槽板端部。
16.1.2槽板敷设应紧贴建筑物表面，且横平竖直、固定可靠，严禁用木楔固定；木槽板应经阻燃处理，塑料槽板应有阻燃标识。
16.2 一般项目
16.2.1木槽板无劈裂，塑料槽板无扭曲形。
槽板底板固定点间距应小于500mm；槽板盖板固定点间距小于300mm；底板距终端50mm和盖板距终端30mm处应固定。
16.2.2槽板的底板接口与盖板接口应错开20mm，盖板在直线段和900转角处应成450斜口对接，T型分支处应成三角叉接，盖板应无翘边，接口应严密整齐。
16.2.3槽板穿过梁、墙和楼板处应有保护套管，跨越建筑物变形缝处槽板应设补偿装置，且与槽板结合严密。
说明：
16 槽板配线
在建筑电气工程的照明工程中，随着人们物质生活水平的提高，大型公用建筑已基本不用槽板配线，在一般民用建筑或有些古建筑的修复工程中，以及个别地区仍有较多的使用。
槽板配线除应注意材料的防火外，更应注意敷设牢固和建筑物棱线的协调，使之具有装饰美观的效果。

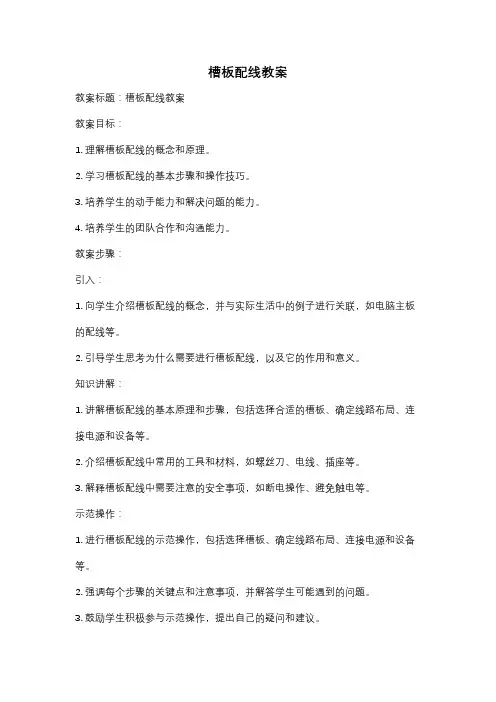

槽板配线教案
槽板配线教案教案标题：槽板配线教案教案目标：1. 理解槽板配线的概念和原理。
2. 学习槽板配线的基本步骤和操作技巧。
3. 培养学生的动手能力和解决问题的能力。
4. 培养学生的团队合作和沟通能力。
教案步骤：引入：1. 向学生介绍槽板配线的概念，并与实际生活中的例子进行关联，如电脑主板的配线等。
2. 引导学生思考为什么需要进行槽板配线，以及它的作用和意义。
知识讲解：1. 讲解槽板配线的基本原理和步骤，包括选择合适的槽板、确定线路布局、连接电源和设备等。
2. 介绍槽板配线中常用的工具和材料，如螺丝刀、电线、插座等。
3. 解释槽板配线中需要注意的安全事项，如断电操作、避免触电等。
示范操作：1. 进行槽板配线的示范操作，包括选择槽板、确定线路布局、连接电源和设备等。
2. 强调每个步骤的关键点和注意事项，并解答学生可能遇到的问题。
3. 鼓励学生积极参与示范操作，提出自己的疑问和建议。
实践操作：1. 将学生分成小组，每个小组配备一套槽板和相关工具。
2. 要求学生根据所学知识和示范操作，进行实践操作，完成一套槽板的配线。
3. 监督和指导学生的实践操作，及时解答他们的问题，并提供必要的帮助。
总结评价：1. 让学生展示他们完成的槽板配线作品，并进行评价和讨论。
2. 引导学生总结槽板配线的重要性和应用领域。
3. 鼓励学生提出改进和创新的建议，以提高他们的动手能力和解决问题的能力。
拓展活动：1. 鼓励学生自主探索其他类型的配线，如插排配线、电路板配线等。
2. 组织学生参观相关行业企业或实验室，了解槽板配线在实际工作中的应用。
注：根据具体教育阶段的要求，可以适当调整教案的内容和深度。
以上教案适用于中小学阶段的学生。
0880塑料线槽配线工艺标准
02
CATALOGUE
操作工艺
弹线定位
• 埋入塑料胀管或伞形螺栓
线槽固定
01
配合土建结构施工时预埋木砖
加气砖墙或砖墙剔洞后再埋木砖，梯形木砖较大的一面应朝洞里，外表
面与建筑物的表面平齐，然后用水泥砂浆抹平，待凝固后，再把线槽底
板用木螺丝固定在木砖上。
02
塑料胀管固定线槽
混凝土墙、砖墙可采用塑料胀管，选择钻头钻孔，敲入孔中并用石膏抹
0880塑料线槽 配线工艺标准
汇报人：文小库 2023-11-11
contents
目录
• 概述 • 操作工艺 • 质量记录 • 允许偏差项目 • 注意问题
• 本工艺标准适用于干燥室内的电气照明明配线工程。
施工准备材料要求
• 线槽难燃型硬聚氯乙烯，绝缘导线符合设计要求，螺旋接线钮 加强型绝缘钢壳螺旋接线钮，铜套管、铝套管及铜过渡套管等 套管，接线端子根据导线根数和总截面选择，木砖做防腐处理 ，塑料胀管规格与电气器具荷重对应，金属材料选择镀锌材料 。
THANKS
感谢观看
平。线槽底板固定在塑料胀管上，先固定两端再固定中间，横平竖直沿
形状表面敷设。
03
伞型螺栓固定线槽
根据弹线定位的标记找出固定点位置，钻好孔后将伞形螺栓插入，再用
螺母紧固即可。固定线槽时，应先固定两端再固定中间。露出线槽内的
部分应加套塑料管。
质量标准
绝缘电阻大于0.5MΩ
检查导线的绝缘电阻是否符合要求，以确保电气安全。
槽板敷设横平竖直
检查线槽敷设是否平整、美观，是否符合施工规范要求。
保护管保护软管等
检查保护管是否完好无损，是否能够有效地保护导线不受损伤。同 时也要检查软管的连接是否牢固可靠。
线槽内配线施工方法
线槽内配线施工方法：⑴工艺流程弹线定位→膨胀螺栓安装→支架安装→线槽安装→槽内配线→线路检查及绝缘摇测⑵配线前，应清除线槽内的积水和污物。
⑶在同一线槽内（包括绝缘在内）的导线截面积总和应该不超过内部截面积的40%。
⑷线槽口向下配线时，应将分支导线分别用尼龙绑扎带绑扎成束，并固定在线槽底板上，以防导线下坠。
⑸导线较多时，除采用导线外皮颜色区分相序外，也可利用在导线端头和转弯处做标记的方法来区分。
⑹在穿越建筑物变形缝时，导线应留有补偿余量。
⑺接线盒内内的导线预留长度不应超过15 cm；盘、箱内的导线预留长度应为其周长的1/2。
⑻放线前应先检查管与线槽连接处的护口是否齐全；管进入盒内外根母是否锁紧，确认无误后再放线。
一、外围设备及主机安装：消防控制设备在安装前，应进行功能检查，不合格者，不得安装。
外围设备安装：⑴工艺流程①报警设备及器具安装测定设备位置→探测器安装→模块安装→端子箱安装→被联动设备压接→消防控制设备安装→系统调试开通→验收②消防广播安装控制电源话筒↓ ↓ 扬声器← 控制器← 端子箱← 扩音机← 增音机↑ ↑ 收音机子唱机⑵探测器安装：现场实际安装时，经常与空调排烟口，照明灯具，喷淋头等，在安装位置上发生冲突，不可能完全按着设计图纸施工，因此，施工中在相应规范规定的范围内进行必要的调整，尽量保证安装的探测器“横平竖直”，探测器安装应遵守如下规则：①探测器至墙壁，梁边的水平距离，不小于0.5M ②探测器周围0.5M内，不应有遮挡物。
③探测器至空调风口边的水平距离，不应小于1.5M；至多孔送风顶棚孔口的水平距离，不应小于0.5M。
④宽度小于3M的内走道探测器宜居中布置，感温探测器不应超过10M，感烟探测器不应超过15M，不应大于探测器距墙距离的一半。
⑤感烟探测器最大保护半径小于5.8M,感温探测器最大保护半径小于3.6M. ⑥探测器宜水平安装，当必须倾斜安装时，倾角不应大于45度。
⑦探测器底座安装应牢固，其导线连接必须可靠压接或焊接。
什么是槽板配线和钢索配线 文档
建筑电气中的钢索配线和槽板配线各指什么？
浏览次数：451次悬赏分：0 |提问时间：2010-11-7 20:31 |提问者：白丽营
推荐答案
钢索配线：先埋管穿钢丝，再利用钢丝穿电缆
槽板配线：在吊顶或管道井内铺设电缆桥架，然后在桥架上布线
一般电缆多时用槽板布线，反之穿管布线
照明配线有两种，1 是线槽（板）敷设；2是桥架敷设。
你说的槽敷线和槽板配线没区别，只是说法不同而已。
提问人的追问 2011-04-22 23:35
原以为是一个意思，你看下电气照明安装子分部，确实是线槽敷线，槽板配线两个分项，是有些迷人。
回答人的补充 2011-04-23 05:49
没有仔细看，敷线与配线是不同的，敷线是敷设，配线是线径、电压、电阻的区别。
其他的不清楚了。
6.1槽板配线安装
6（QB-CNCEC J060601-2004）1 适用范畴本工艺标准适用于干燥室内的电气照明及小负荷用电设备的明配线工程。
常用槽板有两种，一种是木槽板，另一种是塑料槽板。
2 施工预备2.1 原材料要求2.1.1 塑料线槽：由槽底板、板槽盖板及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应按照设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于-15℃，其氧指数不应低于27%；木槽板应涂绝缘漆及防火涂料。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边变形现象，并有阻燃标记和产品合格证，外壁应有间距不大于1m的连续阻燃标记和制造厂标。
2.1.2 绝缘导线的型号、规格必须符合设计要求，线槽内敷设导线的线蕊最小承诺截面：铜导线为1.0mm2，铝导线为2.5mm2。
2.1.3 螺旋接线钮：应按照导线截面和导线根数，选择相应型号的加大型绝缘钢壳螺旋接线钮。
2.1.4 LC型压线帽：应具有阻燃性能氧指数为27%以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可按照导线截面和根数选择使用（铝导线绿、蓝；铜导线用黄、白、红）。
2.1.5 套管：有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导线规格相应的同材质套管。
2.1.6 接线端子：选用时应按照导线的根数和总截面，选用相应规格的接线端子。
2.1.7 木砖：用木材制成梯形，使用时应做防腐处理。
2.1.8 塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。
2.1.9 镀锌材料：选择金属材料时，应选用通过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌金属材料需进行防锈和防腐处理。
2.1.10 辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
槽板配线施工技术交底
槽板配线施工技术交底槽板配线是一种常见的电气设备布线方式，其特点是布线简单、美观、易于维护、安全可靠。
为保证施工质量，槽板配线的施工需要注意一些技术细节，避免在后续的使用过程中出现问题。
本文将对槽板配线施工技术进行详细的介绍，以便施工人员在施工过程中能够注意到重点。
槽板配线的基本原理槽板配线是指采用槽板来布置电缆和电线，而槽板则直接安装在墙面、地面或吊顶上。
槽板可以分为金属槽板和塑料槽板两种，根据其使用环境的不同可以选择不同的材质。
金属槽板适用于防火、防爆以及承重较大的场所，塑料槽板适用于一般的办公室和家庭等场所。
槽板配线的基本原理是将电缆和电线安装在槽板内部，通过分支盒、接线板等连接电缆和电线，并最终连接到配电箱或电气设备上。
在槽板的施工过程中，需要注意放置电缆和电线的密度、保持线路直径的一致性、合理设置连接点等。
槽板配线的施工工具和方法槽板配线的施工需要使用一些专用的工具，其主要有：手电钻、电锯、剪刀、扳手、螺丝刀等。
在使用这些工具时，需要注意保护好手部以及避免在使用时触碰电线和导体等导致触电事故的发生。
槽板配线的施工方法主要包括以下几个步骤：1.安装槽板：根据实际需要，在选择墙、地、顶板等准备好的位置上，安装槽板，保证其平整、整齐、周围无障碍物、安装牢固。
2.安装配线槽：根据槽板的长度和分布情况，合理设置配线槽。
配线槽需要安装在槽板中间位置，保证槽板的美观性，同时也可以减小槽板内的电缆线路密度。
3.布线：根据需求，在槽板中放置电缆线路，需要根据不同的电缆和电线，选择不同的设置方式以及放置密度。
同时，要注意保持线路的直径一致性和电缆和电线之间的插头接口的一致性。
4.连接接口：在布线完成后，需要根据需要添加连接盒、接线板、跳线等接口设备，用于连接电缆和电线。
这些设备需要安装在电缆和电线的交点处，保证传递电力的安全和可靠性。
5.整理线路：在电缆和电线布置完成后，需要对线路进行整理、整齐，避免留下松散的线头、压缩电缆和电线等毛病。
室内线路敷设方式
室内线路敷设方式四、室内照明线路的敷设方式通常采用明敷设和暗敷设两种方式。
（一）明敷设明敷设配电线路有绝缘子配线（瓷夹配线、瓷瓶配线）、槽板配线，穿管明配线、塑料护套线配线等。
1、瓷夹配线。
瓷夹配线是将导线放在瓷夹中，瓷夹用木螺钉固定在木橛子上或用粘接剂固定在墙上或天棚上。
当导线截面为1~4mm2时，瓷夹的间距不超过700mm2；当导线截面为6~10mm2时，瓷夹间距不超过800mm。
瓷夹配线适用于一般办公和住宅建筑物。
2、瓷瓶配线。
瓷瓶配线是将导线用绑线绑扎在瓷瓶上，再用木螺钉或粘接剂将瓷瓶固定在墙或天棚上。
当导线截面为1~4mm2时，瓷瓶间距不大于2000mm；当导线截面为6~10mm2时，不大于2500mm。
瓷瓶配线适用于潮湿、多尘场所，如食堂、水泵房等。
3、槽板配线。
槽板配线是将导线放在槽板底板的槽中，底板用铁钉或木螺钉固定在建筑物的墙上，上面再加上盖板。
槽板配线有木槽板和塑料槽板两种。
槽板配线导线不外露，使用安全，整齐美观。
适用于办公及住宅建筑。
4、穿管明配线。
穿管明配线是将钢管或塑料管固定在建筑物的表面或支架上，导线穿在管中。
这种方式多用于工厂车间或实验室。
5、塑料护套线配线。
塑料护套线配线是目前民用建筑照明工程中用得较多的一种配线方式。
塑料护套线是指两根或三根导线被一层塑料包在一起的一种导线。
用铝皮卡钉或塑料卡钉将塑料护套线直接固定在墙上或天棚上。
天天跟我学(电气专业)----25 四、室内照明线路的敷设方式（一）明敷设（二）暗敷设暗敷设即穿管暗配线。
是将穿线管预埋在墙、楼板或地板内，而将导线穿入管中。
这种配线方式看不见导线，不影响屋内墙面的整洁美观，但费用较高。
一般用于有特殊要求的场所，或标准较高的建筑物中。
常用的穿线管有电线管、焊接钢管、硬质塑料管、半硬塑料管等。
穿管配线，线管管径选择的基本原则是：多根导线穿于同一管内，线管内截面不小于导线截面积（含绝缘层和保护层））决和的2.5倍；单根穿管时，线管内径不小于导线外径的1.4~1.5倍；电缆穿管时，电缆穿管时，线管内径不小于电缆外径的1.5倍。
13.槽板配线-电气13
√
√
√
施工班组长
项目专业质量检查员： 年 月 日
监理(建设) 单位验收结论
专业监理工程师： （建设单位项目专业技术负责人） 年 月 日
注:1.本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术2.记录中定量项目填写数据,定性项目“符合规范要求”用√标注,“不符合规范要求”用×标注,结果和结论栏由本人签字。
GB50303—2002
湖北洪湖农村商业银行小港支行 洪湖第一建筑工程有限公司 分部工程名称 项 目 经 理 分包项目经理 验 收 部 位 小包装 李佑斌
电气—3
监理（建设）单位
√ √ √ √ √ √
施工单位检查评定记录
一 般 项 目
规范规定 1 2 3 4 5 6 7 8 9 10
木槽板无劈裂,塑料槽板无扭曲变形。槽 1 板底板固定点间距应小于500㎜；槽板盖 板固定点间距应小于300㎜；底板距终端 50㎜和盖板距终端30㎜处应固定 槽板的底板接口与盖板接口应错开20㎜, 2 盖板在直线段和90°转角处应成45°斜口 对接,T形分支处应成三角叉接，盖板应无 翘角,接口应严密整齐 槽板穿过梁、墙和楼板处应有保护套管, 3 跨越建筑物变形缝处槽板应设补偿装置，第16.2.3条 且与槽板结合严密。 专业工长（施工员） 施工单位 检查评定结果 第16.2.2条 第16.2.1条
槽板配线检验批质量验收记录
编号：
单位工程名称 施 工 单 位 分 包 单 位 施工执行标准名称及编号 GB50300-2001 施工单位检查评定记录 主 控 项 目 规范规定 1 2 3 4 5 6 7 8 9 10 槽板内电线无接头,电线连接设在器具处; 1 槽板与各种器具连接时,电线应留有余量, 第16.1.1条 器具底座应压住槽板端部 槽板敷设应紧贴建筑物表面,且横平竖直、 2 固定可靠,严禁用木楔固定;木槽板应经阻 第16.1.2条 ■ 洪 湖 第 一 建 筑 工 程 有 限 公 司 编 制 燃处理,塑料槽板应有阻燃标识 验收记录
PVC塑料线槽配线安装施工方案
PVC塑料线槽配线安装施工方案确定线槽的安装位置和方向，用米尺和验电笔在墙面上进行标记和划线。
3．槽板固定根据线槽的长度和形状，将槽板切割成合适的长度和角度，然后用螺丝将槽板固定在墙面上。
4．敷设导线根据电路原理图和元件安装示意图，将导线按照规定的颜色和顺序敷设在线槽内，并保证导线的连接牢固可靠。
5．盖板固定将盖板按照线槽的形状和长度切割成合适的大小，然后用螺丝将盖板固定在槽板上。
施工完成后，应进行验收和测试，确保线路安全可靠，符合标准要求。
同时，应将施工图纸和相关资料进行归档保存，以备后续维护和管理。
2)导线连接时，应保证接头牢固可靠，不得使用绕线连接或绑扎连接；3)接头应采用绝缘套管或绝缘胶带包裹，且应符合规定的颜色标识；4)连接导线时，应注意相线不得接反，接头后应进行绝缘测试，确保安全可靠；5)连接线头时，应保持导线的长度一致，不得出现过长或过短的情况。
根据电路设计施工图要求，首先在建筑物上确定并标明电气设备的位置，如照明器具、插座、控制电器、配电板等，并按照电路图纸的走向划出线槽的敷设线路。
划线时最好使用装有颜色的粉线袋或长刻度尺。
为了使线路安装整齐美观，应尽量沿房屋线脚、横梁、墙角等处敷设，并与用电设备的进线口对正，与建筑物的线条平行或垂直。
槽板不能埋入或穿过墙壁，也不得直接过楼板。
槽板拼接时，可采用对接、转角拼接、T形拼接和十字拼接等方式。
敷设导线时，需要注意每个槽内只能配一根导线，导线伸出槽板与电器连接时要留出适当余量，并在电器的安装位置加垫木台。
在导线连接时，应保证接头牢固可靠，不得使用绕线连接或绑扎连接。
接头应采用绝缘套管或绝缘胶带包裹，并符合规定的颜色标识。
连接线头时，应保持导线长度一致，不得出现过长或过短的情况。
1.在安装塑料线槽前，应检查槽板底板的平整度和垂直度，确保安装平稳。
2.导线的选择应根据电路施工图的要求，保证最小截面积符合标准。
3.导线的缠绕方法要正确，并保持平直、整齐和紧密。
6.1槽板配线安装
( QB-CNCEC J060601-2004)1 适用范畴本工艺标准适用于干燥室内的电气照明及小负荷用电设备的明配线工程。
常用槽板有两种，一种是木槽板，另一种是塑料槽板。
2 施工预备2.1 原材料要求2.1.1 塑料线槽：由槽底板、板槽盖板及附件组成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁使用非难燃型材料加工。
选用塑料线槽时，应按照设计要求选择型号、规格相应的定型产品。
其敷设场所的环境温度不得低于-15C，其氧指数不应低于27%;木槽板应涂绝缘漆及防火涂料。
以上线槽内外应光滑无棱刺，不应有扭曲、翘边变形现象，并有阻燃标记和产品合格证，外壁应有间距不大于1m 的连续阻燃标记和制造厂标。
2.1.2 绝缘导线的型号、规格必须符合设计要求，线槽内敷设导线的线蕊最小承诺截面：铜导线为1.0mm2，铝导线为2.5mm2。
2.1.3 螺旋接线钮：应按照导线截面和导线根数，选择相应型号的加大型绝缘钢壳螺旋接线钮。
2.1.4 LC 型压线帽：应具有阻燃性能氧指数为27%以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接，分为黄、白、红、绿、蓝五种颜色，可按照导线截面和根数选择使用(铝导线绿、蓝;铜导线用黄、白、红) 。
2.1.5 套管：有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导线规格相应的同材质套管。
2.1.6 接线端子：选用时应按照导线的根数和总截面，选用相应规格的接线端子。
2.1.7 木砖：用木材制成梯形，使用时应做防腐处理2.1.8塑料胀管：选用时，其规格应与被紧固的电气器具荷重相对应，并选择相同型号的圆头螺丝与垫圈配合使用。
2.1.9镀锌材料：选择金属材料时，应选用通过镀锌处理的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等，非镀锌金属材料需进行防锈和防腐处理。
2.1.10辅助材料：钻头、电焊条、氧气、乙炔气、焊剂、调和漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。
建筑电气施工质量验收规范之电线、电缆穿管和线槽敷线,槽板配线
15 电线、电缆穿管和线槽敷线15.1 主控项目15.1.1三相或单相的交流单芯电缆，不得单独穿于钢导管内。
说明：15.1.1 本条是为了防止产生涡流效应必须遵守的规定。
15.1.2不同回路、不同电压和交流与直流的电线，不应穿于同一导管内；同一交流回电线应穿于同一金属导管内，且管内电线不得有接头。
说明：15.1.2 本条是防止相互干扰，避免发生故障时扩大影响面而作出的规定。
同一交流回路要穿在同一金属管内的目的，也是为了防止产生涡流效应。
回路是指同一个控制开关及保护装置引出的线路，包括相线和中性线或直流正、负2根电线，且线路自始端至用电设备器具之间或至下一级配电箱之间不再设置保护装置。
15.1.3爆炸危险环境照明线路的电线和电缆额定电压不得低于750v，且电线必须穿于钢导管内。
说明：15.1.3 由于现行这国家标准GB5023.1-5023.7dit IEC227的聚氯乙烯绝缘电缆的额定电压提高为450/750V，故而将电压提高为750V，其余规定与《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257相一致。
15.2 一般项目15.2.1电线、电缆穿管前，应清除管内杂物和积水。
管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。
15.2.2当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线(PE线)应是黄绿相间色，零线用淡蓝色；相线用；A相-黄色、B相-绿色、C相-红色。
说明：15.2.2 电线外护层的颜色不同是为区别其功能不同而设定的，对识别和方便维护检修均有利。
PE线的颜色是全世界统一的，其他电线的颜色还未一致起来。
要求同一建筑内其不同功能的电线绝缘层颜色有区别是提高服务质量的体现。
15.2.3线槽敷线应符合下列规定：1电线在线槽内有一公平余量，不得有接头。
电线按回路编号分段绑扎，绑扎点间应大于2m。
2同一回路的相线和零线，敷设于同一金属线槽内；3同一电源的不同回抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。
槽板配线
施工单位检查评定记录
主 控 项 目
槽板敷设应紧贴建筑物表面，且横平竖直、固定 可靠。严禁用木楔固定槽板 槽板内电线无接头，电线连接设在器具处，并留 有余量 槽板与多种器具连接时，器具底座压住槽板端部 槽板固定位置 （1）直线段连接，底、盖板错开20mm,盖 板成45°斜口对接 （2）槽板90°转角处，底、盖板均成45 °斜口对接 （3）T字形分支处，应成三角叉接 （4）槽板的接口处，严密整齐、盖板应 无翘角
DB21/1234-2003
槽板配线分项工程检验批质量验收记录
表T.5.1 工程名称 施工单位 施工执行标准 名称及编号 分包单位 序 号 1 2 3 1 项 目 大连港老港区搬迁改造大连湾杂货 及滚装泊位扩建工程消防站工程 大连港湾工程有限公司 建筑电气工程施工质量验收规范 分项工程名称 专业工长 GB50303-2002 分包项目经理 杨兆威 验收部位 施工班组长 监理(建设)单位 验收记录 项目经理 孔为
一 般 2 项 目
槽 板 连 接
3
过墙、梁保护管和变形缝处补偿装置
施工单位检查 评定结果 项目专业质量检查员： 年 月 日
监理(建设)单位 验收结论 监理工程师： (建设单位项目专业技术负责人) 年 月 日
21/1234-2003
孔为
监理(建设)单位 验收记录
年
月
日
年
月
日
第二单元 室内线路的安装课题四 塑料槽板配线
（3）槽板固定： 安装前,应首先将平直的槽板挑选出来,剩下弯曲槽板,设
法利用在不明显的地方。其方法如下： 1）根据电源、开关盒、灯座的位置，量取各段线槽的
长度，用锯分别截取。在线槽直角转弯处应采用45°拼接。
45°
2）用手电钻在线槽内钻孔 （钻孔直径4.2mm左右）， 用作线槽的固定。
相邻固定孔之间的距离
课题四 塑料槽板配线
内容提要 本章主要介绍塑料槽板配线的方法、 步骤和安装技能等内容。
一、塑料槽板（阻燃型）布线：
把绝缘导线敷设在塑料槽板的线槽内，上 面用盖板将导线盖住。
2.适用场合：
适用于办公室、生活间等干燥房屋内 的照明，也适用于工程改造更换线路以及 弱电线路吊顶内暗敷等场所使用。
塑料槽板布线通常在墙体抹灰粉刷后 进行。
4）用冲击钻或电锤在相应位置上钻 孔。钻孔直径一般在8mm，其深度应略 大于尼龙膨胀杆或木榫的长度。
5）埋好木榫，用木螺钉固定槽底； 也可用塑料胀管来固定槽底。
（4）导线敷设： 应以一分路一条PVC槽板为原则。PVC槽板
内不允许有导线接头，以减少隐患，如必须接头 时要加装接线盒。导线敷设到灯具、开关、插座 等接头处，要留出100 mm左右线头，用作接线。 在配电箱和集中控制的开关板等处，按实际需要 留足长度，并在线段做好统一标记，以便接线时 识别。
3.线槽的合理选用
用于地面布线 应采用带弧形截面 的线槽。
用于电气控制 一般采用带隔栅的 线槽。
一般室内照明 等线路选用PVC矩 形截面的线槽。
二、塑料槽板布线的配线方法和步骤：
（1）根据导线直径及各段线槽中导线的数量确定线槽的 规格：线槽的规格是以矩形截面的长、宽来表示，弧形的一 般以宽度表示。
金属线槽配线安装施工工艺标准
SGBZ-0628 金属线槽配线安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303—20021、范围本施工工艺标准适用于建筑物内金属线槽配线安装工程。
2、施工准备2。
1材料要求：2。
1。
1金属线槽及其附件：应采用经过渡锌处理的定型产品。
其型号、规格应符合设计要求。
线槽内外应光滑平整,无棱刺，不应有扭曲，翘边等变形现象。
2.1。
2绝缘导线：其型号、规格必须符合设计要求，并有产品合格证。
2.1.3螺旋接线钮：适用于6m㎡以下的铝导线压接.选用时应根据导线截面和导线根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.41C安全型压线帽有关要求请见2—8、2。
1.5有关内容。
2.1。
5套管：套管有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线的材质相同、且规格相应的套管.2。
1.6金属膨胀螺栓:应根据容许拉力和剪力进行选择。
2。
1。
7接线端子（接线鼻子）：选用时应根据导线截面及根数选用相应规格的接线端子。
2。
1。
8镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。
2。
1.9辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等.2。
2主要机具：2。
2。
1铅笔、卷尺、线坠、粉线袋、锡锅、喷灯。
2.2。
2电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。
2。
3作业条件:2.3。
1配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
2.3。
2顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行线槽敷设及槽内配线。
2。
3.3高层建筑竖井内土建湿作业全部完成。
2。
3。
4地面线槽应及时配合土建施工.3、操作工艺3.1工艺流程：3。
2弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定,分匀档距并用笔标出具体位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第九章槽板配线
第一节施工工艺
1材料要求
1.3.1线槽由槽底、槽盖及附件组成。
选用线槽时，应根据设计要求选择规格、型号相应的定型产品。
线槽内外应光滑无棱刺，不应有扭曲、翘边等变形现象。
有产品合格证。
1.3.2在选用塑料胀管时，其规格应与被固定的电气器具重量相适应，并选用相同型号的圆头木螺丝及垫圈配合使用。
1.3.3选用的金属材料应是经过镀锌处理的，如：螺丝、螺栓、螺母、垫圈、弹簧垫等。
2主要机具及作业条件
一. 铅笔、卷尺、线坠、粉线袋、活扳子、手锤、錾
子、电工常用工具等。
二. 钢锯、锯条、手电钻、电锤、工具袋、工具箱、
高凳等。
一. 配合土建施工预埋保护管及预留孔洞。
屋顶、墙面及地面的油漆、浆活全部完成。
3 操作工艺
3.3.1工艺流程：
弹线定位→线槽固定→线槽连接→槽内放线→导线连接→线路检查绝缘摇测。
3.3.2弹线定位：
一. 弹线定位应符合以下规定：
1.线槽配线在穿过楼板或墙壁时，应用保护管，而且穿楼板处必须用钢管保护，其保护高度距地面不应低于1.8m；装设开关的地方可引至开关的位置。
2.过变形缝时应做补偿处理。
二.弹线定位的方法：按设计图确定进户线、盒、箱等电气器具固定点的位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋在线路中心弹线，分档均匀，用笔画出固定点位置，然后进行钻孔，埋入塑料胀管或伞形螺栓。
弹线时不应弄脏建筑物表面。
3.3.3线槽固定：
一.木砖固定线槽：配合土建施工时预埋木砖；加气砖墙或其它砌体材料砌筑完成的墙体，可在墙体上剔洞后再埋木砖，梯形木砖较大的一面应朝洞里，外表面与建筑物的表面平齐，然后用水泥砂浆抹平，待凝固后，再把线槽底板用木螺丝固定在木砖上。
二.塑料胀管固定线槽：混凝土墙可采用塑料胀管固定线槽。
根据胀管直径和长度选择钻头，在标出的固定点位置上钻孔，不应歪斜、豁口，应垂直钻好孔后，将孔内杂物清理干净，用木锤把塑料胀管垂直敲入孔中，并与建筑物表面平齐为准，在用石膏将缝隙填实抹平。
用半圆头木螺丝加垫圈将线槽底板固定在塑料胀管上，紧贴建筑物表面。
应先固定两端，再固定中间，同时找正线槽底板，要横平竖直，并应沿建筑物表面形状进行敷设。
木螺丝规格尺寸（mm）
标号公称直径d 螺杆直径d 螺杆长度L
7 8 9 10 12 14
4
4
4.5
5
5
6
3.81
4.7
4.52
4.88
5.59
6.30
12～70
12～70
16～85
18～100
18～100
25～100
16 18 20 24
6
8
8
10
7.01
7.72
8.43
9.86
25～100
40～100
40～100
70～120
三.伞形螺栓固定线槽：在石膏板墙或其他护板墙上，可用伞形螺栓固定塑料线槽，根据弹线定位的标记，找出固定点位置，把线槽的底板横平竖直地紧贴建筑物的表面，钻好孔后将伞形螺栓的两伞叶掐紧合拢伞叶自行张开后，再用螺母紧固即可，露出线槽内的部分应加套塑料管。
固定线槽时，应先固定两端再固定中间。
3.3.4线槽连接：线槽及附件应严密平整，无缝隙，紧贴建筑物固定点最大间距见表。
槽体固定点最大间距尺寸（需改，见新规范）
固定点型式
槽板宽度（mm）
20～40 60 80～120 固定点最大间距（mm）
中心单
列
双
列
双
列800
-
-
-
1000
-
-
-
800
一.槽底和槽盖直线段对接：槽底固定点的间距应不大于500mm，盖板应不大于300mm，底板离终点50mm及盖板距离终点30mm处均应固定。
三线槽的槽底应用双钉固定。
槽底对接缝与槽盖对接缝应错开20mm。
二.线槽分支接头，线槽附件如直通、三通、转角、接
头、插口、盒、箱应采用相同材质的定型产品，槽底、槽盖与各种附件相对接时，接缝处应严实平整，固定牢固。
三.线槽各种附件安装要求：
1.盒子均应两点固定，各种附件、转角、三通等固定点不应少于两点（卡装式除外）。
2.接线盒、灯头盒应采用相应插口连接。
3.线槽的终端应采用终端头封堵。
4.在线路分支接头处应采用相应接线箱。
5.安装铝合金装饰板时，应牢固平整严实。
3.3.5槽内放线：
一、清扫线槽。
放线时先用布清除槽内的污物，使线槽内外清洁。
二.放线。
先将导线放开，抻直捋顺后盘成大圈，置于放线架上，从始端到终端（先干线后支线）边放边整理，导线应顺直，不得有挤压、背扣扭结和受损等现象。
绑扎导线时应采用尼龙绑扎带，不允许采用金属丝绑扎。
在接线盒处的导线预留长度不应超过150mm。
线槽内不允许有接头，导线接头应放在接线盒内；从室外引进室内的导线在墙内一段用橡胶绝缘导线，不宜使用塑料绝缘导线，同时穿墙保护管的外侧应有防水措施。
3.3.6导线连接：导线连接应使连接处的接触电阻最小，机械强度不降低，并恢复其原有的绝缘强度。
连接时应正确区分相线、零线、保护地线。
可采用导线的颜色区分，或使用仪表测试对号，检查正确方可连接。
3.3.7绝缘电阻摇测：绝缘电阻摇测，应保证每两根导线之间的绝缘电阻均应被摇测，且保证其绝缘电阻
值不小于0.5兆欧。
4 应注意的问题
4.3.1线槽内的导线放置杂乱：配线时，应将导线理顺，绑扎面束。
4.3.2不同电压等级的电路放置在同一线槽内：操作时应按照图纸及规范要求将不同电压等级的线路分开敷设。
同一电压等级的导线可放在同一线槽内。
4.3.3线槽内导线截面和根数超出线槽的允许规定：应按要求配线。
4.3.4接、焊、包不符合要求：应按要求及时改正。
5 成品保护
5.3.1安装线槽配线时，应注意保持墙面整洁。
5.3.2接、焊、包完成后，盒盖、槽盖应全部盖严实平整，不允许有导线外露现象。
5.3.3线槽配线完成后，不得再次喷浆、刷油，以防止导线和电气器具被污染。
第二节检查内容
1.主控项目
1.1 槽板内电线无接头，电线连接设在器具处；槽板与各种器具连接时，电线应留有余量，器具底座应压住槽板端部。
1.2 槽板敷设应紧贴建筑物表面，且横平竖直、固定可靠，严禁用木楔固定；木槽板应经阻燃处理。
塑料槽板表面应有阻燃标识。
2.一般项目
2.1 木槽板无劈裂，塑料槽板无扭曲变形。
槽板底板固定点间距应小于500mm；槽板盖板固定点间距小于300mm；底板距终端50mm和盖板距终端30mm处应固定。
2.2 槽板的底板接口与盖板接口应错开20mm，盖板在直线段和900转角处应成450斜口对接，T形分支处应成三角叉，干板应无翘角，接口应严密整齐。
2.3槽板穿过梁、墙和楼板处应有保护套管，跨越建筑物变形缝处理槽板应设补偿装置，且与槽板结合严密。
