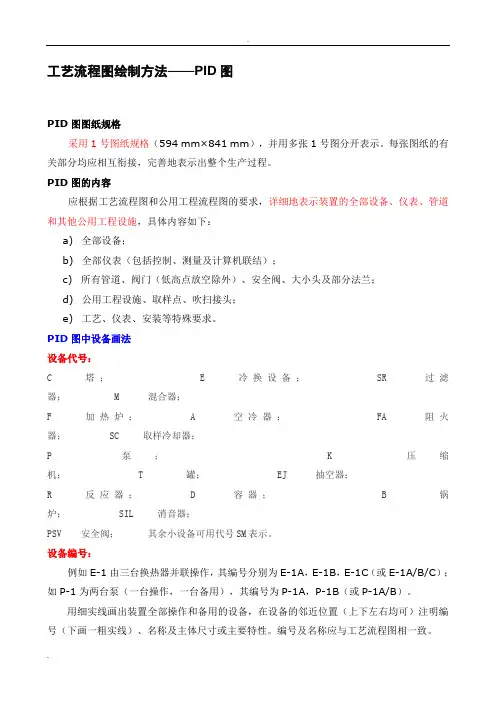

工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多1号图分开表示。
每图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
PID图的容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法设备代号：C 塔； E 冷换设备；SR 过滤器；M 混合器；F 加热炉； A 空冷器；FA 阻火器；SC 取样冷却器；P 泵；K 压缩机；T 罐；EJ 抽空器；R 反应器； D 容器； B 锅炉； SIL 消音器；PSV 安全阀；其余小设备可用代号SM表示。
设备编号：例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：径ID×切线高，mm，b) 卧式圆筒型：径ID×切线长，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷及传热面积）e) 机泵：流量、扬程设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备部构件的画法与PFD图规定要求相同（例如塔各进料口所在塔板的位置等）。
相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。
工艺流程图绘制方法PID
工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法设备代号：C 塔； E 冷换设备；SR 过滤器；M 混合器；F 加热炉； A 空冷器；FA 阻火器；SC 取样冷却器；P 泵；K 压缩机；T 罐；EJ 抽空器；R 反应器； D 容器； B 锅炉； SIL 消音器；PSV 安全阀；其余小设备可用代号SM表示。
设备编号：例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线高，mm，b) 卧式圆筒型：内径ID×切线长，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷及传热面积）e) 机泵：流量、扬程设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同（例如塔各进料口所在塔板的位置等）。
PID带控制点的工艺流程图绘制方法

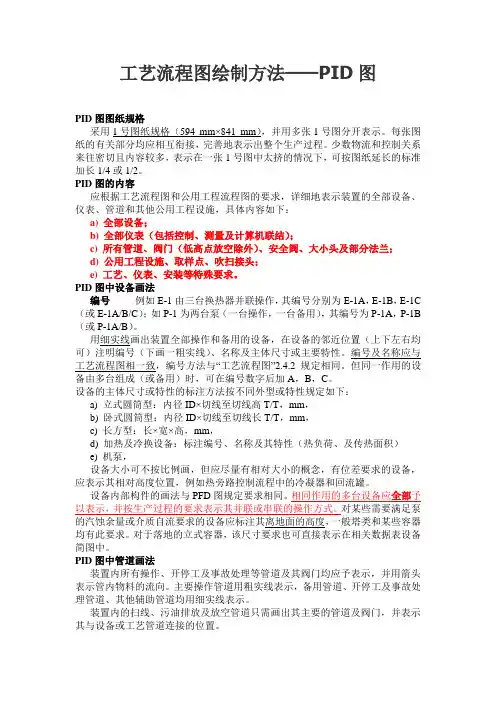

工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C （或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B （或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同。
相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。
工艺流程图绘制方法PID
工艺流程图绘制方法——PID图 (2)管道和仪表流程图又称为P&ID (6)工艺流程表示标准 (15)工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
2.2如何绘制PID图样
管道及仪表流程图 （ Piping & Instrument Diagram ，简称 P & ID ），管道及仪表流程图 也叫做施工流程图或带控 制点的工艺流程图
PI分为工艺管道及仪表流程图（PID图）和辅助、公用
系统管道及仪表流程图。工艺管道及仪表流程图是以工艺管道及仪表 为主体的流程图；辅助系统包括正常生产和开、停车过程中所需用的仪表
输送不同介质和用途不同的管道采用不同宽度和类型的图线来绘制并进行标注
PID 局部图样绘制演示
小结
1、PID图管道及仪表流程图的简称，又称带控制点工艺流程图； 2 、 PID图一般有7个版次，如需要还可以增加版次 3、 PID图随着版次的提高，需要绘制的内容越多； 4、 PID图无需按比例精确位置。 5、 PID图中的设备及管道等编号必须和工艺流程图中编号一致。
空气和工厂空气、加热用的燃料（气或油）、致冷剂、脱吸及置换用的惰性
气、机泵的润滑油及密封油、废气、放空系统等；公用系统包括自来水、
循环水、软水、冷冻水、低温水、蒸汽、废水系统等，一般按介质类型分别 绘制。对流程简单、设备不多的工程项目，其辅助及公用系统管道及仪表流
程图的内容并入工艺管道及仪表流程图，不再另行出图。
思考题？
判断下面陈述的正确与否，对的打√，错的打×
（1）PID 是英文Process & Instrument Diagram 的简称（
）
（2） PID 图一般需要绘制图例（
）
（3） PID图中绘制的设备需要精确按比例绘制（
）
（4） PID图中的管道无须标注（
）
你知道PID图样需要表达哪些信息？
