艾利贴标机说明书AVERYALusermanul
艾利AP64用户培训手册
P r i n t e r S y s t e m s D i v i s i o n用户培训手册640X目录一、碳带的安装1.1碳带安装卷绕方式 ----------------------------------- 31.2碳带张紧力的调节 ----------------------------------- 31.3碳带的选择 ----------------------------------------- 4二、标签的安装2.1标签安装卷绕方式 ----------------------------------- 42.2标签间隙识别光眼位置的调整 ------------------------- 52.3注意事项 ------------------------------------------- 5三、打印软件的安装与操作3.1打印机驱动的安装 ----------------------------------- 63.2打印软件的安装 ------------------------------------- 63.3参数的设置 ----------------------------------------- 73.4设计打印文档 --------------------------------------- 73.4.1软件工具栏功能介绍3.5打印头温度参数设置注意事项 ------------------------- 8四、打印机设置与调整4.1打印机与电脑接口设置 ------------------------------- 84.2打印头接触压力调整 --------------------------------- 84.3操作菜单 ------------------------------------------- 9五、保养与清洁5.1影响打印机寿命的几大要素 --------------------------- 95.1.1电压不稳5.1.2静电5.1.3操作使用不当5.2主要零部件的清洁 ----------------------------------- 105.2.1打印头的清洁5.2.2胶滚的清洁六、常见报错分析与解决方案6.1条码机常见问题及解决方法---------------------------- 106.2打印头断针检测 ------------------------------------- 12* 附：中英文对照操作菜单 *一、碳带的安装1.1碳带安装卷绕方式色带安装步骤1.将打印机摆在工作的地方，保证打印机摆放在平稳的工作台上。
贴标机说明书
贴标机说明书-CAL-FENGHAI.-(YICAI)-Company One1贴标机说明书系统概述简介贴标机是专为电子加工行业精心设计的一种高速，高精度的贴标设备。
该机台是用来将双面胶,防尘网或者gasket贴到素材上的一种机器.人性化的人机界面设计，全触摸式操作可以让您的使用更加方便，简单。
人机界面采用320*240的四色触摸屏，控制核心采用先进的SUNSANG（三星） 32位嵌入式处理器和OS2实时嵌入式操作系统，更加快了系统的时时响应能力。
PLC＋步进电机＋滑轨的控制方式，使得贴标精度大幅提高。
圆弧铝型材外骨架，封边条包边。
下部铁板烤漆，上部封透明压克力板。
造型高贵，美观。
贴标机工作原理:双手启动→滑台后退到位(真空开启) →取料汽缸下降到位→剥离汽缸后退到位→贴标汽缸下降到位→取料汽缸回到位(真空关闭) →贴标汽缸回到位(滑台汽缸出到位)→剥离汽缸出到位→压料汽缸回到位→电机送料(先快速后慢速) →压料汽缸出到位→再次启动.规格参数：贴标范围: 标间距8-65mm,宽度小于85mm贴标速度: 500-800PCS/H重复精度:+/(不含物料)考虑物料和治具+/操作方式:单人操作辅助工具:吸嘴+治具控制方式:触措屏+PLC输入电源:220VAC 50HZ 2A最大功率:200W本体重量:30KG外形尺寸图:绕料带示意图料盘1. 料带从料盘下来经过导料轮，剥离板及两滚轮，驱动轮和压带轮，最后到收料轴，就可以使用了。
2. 料带调整（一般是在换机种时候调整好就不要动了）调整挡导料环和挡块在一个平面上，固定好导料环。
3．料带调整好以后，对正吸嘴与标签左右对齐固定好吸嘴，手动连续送料，使标签和吸嘴前后对齐，调整光纤对正缺口，设定光纤感应值。
4．吸嘴对好后，对正治具，把产品放到治具上，关掉气源，调整治具前后左右位置（调整好后就不要动了）。
触摸屏操作画面1.开机画面设备通上电源后,按下触摸屏箱体上的电源开关后触摸上电就会显示画面.此画面主要显示设备供应商的一些基本信息如: 名称、地址、电话等. 2.主页画面当在开机画面激活“进入”键则进入主页画面.电机参数:主要用来设定电机的各类参数.产量设定:用来设定产量.自动/手动:机台运行模式切换,默认为自动模式.实际产量: 显示机台的实际产量.信息显示条:显示机台当前的状态.3. 参数设定画面当在主页画面激活“参数设定”键则进入参数设定画面.当前等级:一个工程一共有三级,2级为最高级到0为最低级,当处于高安全等级时,可以访问安全等级低的,而处于低安全等级时是不可以访问安全等级高的.此画面会自动显示当前的安全等级.切换等级:可以在三个级别中相切换.但只能是高等级向低等级切换,只能输入这3个数字.输入密码:当激活此按钮旁边的数字键盘就开始启用.当输入正确的密码后按“END”则密码输入成功.电机参数:激活此按钮则进入电机参数设定画面.版本信息:当前程序的版本.主页:激活此按钮则返回主页画面.4. 电机参数设定画面.在参数设定画面激活“电机参数”键则进入电机参数设定画面.运转频率:电机在自动运行时的频率.设定范围500到3000.标签距离:一个标签所占的距离.设定范围0到99.上传:将本页的数据上传到存储器内.最多能存5组数据.下载:将本页的数据下载到PLC程序内,电机以此数据运行.下页:下翻一页.退出:激活此按钮则返回参数设定画面.5. 上传画面在电机参数画面激活“上传”键则进入上传设定画面.品名:上传数据的名称.最多能输入6个字母组别:上传数据的组别,最多能存储5个.确定:上传数据确认.退回:退回电机参数设定画面.6. 下载设定画面当在电机参数画面激活“下载”键则进入下载设定画面.下载:激活此按钮会打开下载画面.确定: 组别和参数确定.退回:退回电机参数设定画面.下载操作说明: 先选择一个组别,然后按下“确定”键,此时旁边会显示这个组别的品名,下面就是这个品名的参数.再按“下载”键会弹出下载工位选择对话窗口,选择了下载工位后会弹出一个确定窗口,可以选择是或否.选择完毕后按下工位选择窗口中的确定就下载成功了或者按取消键重新开始.7. 下载设定画面当在下载画面激活“下载”键则进入下载确定画面.下载:将参数下载到PLC程序内.取消:取消此次下载.8. 下页设定画面当在电机参数画面激活“下页”键则进入下页设定画面.爬行距离:电机第二段速距离.单位:MM爬行频率:电机第二段速度. 单位:HZ手动频率:电机手动运行时的速度. 单位:HZ贴标延时:贴标汽缸贴料时保压时间.单位:S治具真空:是否启用治具真空功能,默认为启用.上页:返回上页.退出:退出本页返回参数设定画面.8. 产量设定画面当在主页画面激活“产量设定”键则进入产量设定设定画面.预设产量:用来设定机台的目标产量.设定范围0到9999.实际产量:机台的实际产值,此值只读.产量清零:激活此按钮实际产量会清零.主页:激活此按钮则返回主页画面.9.手动画面当在主页画面激活“手动/自动”键则进入手动画面取料下降:激活此键取料汽缸会伸出,贴标头会紧贴标签.再次激活取料汽缸会上升回原位.贴标下降:激活此键贴标汽缸会带动贴标头下降.再次激活贴标汽缸会上升.注意:当剥离汽缸在前进状态时就算激活此键贴标汽缸也不会下降,此时蜂鸣器会响.剥离后退:激活此键剥离汽缸会带动剥离刀后退.再次激活剥离汽缸会前进.注意:当贴标汽缸在下降状态时就算激活此键剥离汽缸也不会前进,此时蜂鸣器会响.滑台回来:激活此键滑台汽缸会进去.再次激活此键滑台汽缸会出来.压料上升:激活此键压料汽缸会退回松开.再次激活此键压料汽缸会伸出压紧料带.注意:当压料汽缸伸出时,不能电机不能送料否则会报警.真空开启:激活此键真空会开启.再次激活此键真空会关闭.连续送料:激活此键电机会一直送料,松开才后会停止送料.注意:当压料汽缸在压紧状态时就算激活此键也不会送料,此时蜂鸣器会响.单步送料:激活此键电机会送一个工位料.注意:当压料汽缸在压紧状态时就算激活此键也不会送料,此时蜂鸣器会响.单步:激活此键进入单步运行画面.注意:如果机台不在原点激活此键的话会报警.退出:激活此键会退出手动画面,进入主页画面.原点:激活此键机台会自动回原点,如果机台现在在原点状态的话,机台不会有动作.10.单步画面当在手动画面激活“单步”键则进入单步画面.单步运行:激活此键会机台会一步一步的动作. 上页:激活此键会进返回上页.当前状态:显示机台现在运行状态下步状态:显示机台的下步状态11。
艾利（中国）有限公司不干胶标签材料 MSDS说明书
第一部分：化学品及企业标识化学品中文名称：不干胶标签材料同义名：压敏胶化学品英文名称：Pressure Sensitive Adhesive Materials产品代号：BW4444企业名称：艾利（中国）有限公司地址：中国江苏省昆山经济技术开发区昆嘉路608号邮编：215300传真号码：＋86-512-57707448公司紧急联络电话：＋86-512-57702174国家应急联络电话：＋86-532-3889090（中国石化青岛安全工程研究院）地区应急联络电话：+86-21-62533429（上海抢救中心）消防应急联络电话：119第二部分：成分/组成信息□纯物质□混合物有害物质：无组分材料名称含量物质名称CAS NO.面材法森清亮<43％聚烯烃薄膜N/A<10%聚合物25685-31-8胶水S692N<2%水7732-18-5<44%纤维65996-61-4底纸格拉辛底纸<1％硅油68083-19-2第三部分：危险性概述危险性类别：无化学危害分类侵入途径：误食或眼睛接触健康危害：误食可能导致胃功能紊乱，眼睛接触可能导致过敏/刺激环境危害：无，此材料在自然环境中可降解燃爆危险：可燃，无爆炸危险第四部分：急救措施皮肤接触：无资料眼睛接触：如感刺激或不适，应立即用大量清水冲洗至少15分钟，情况严重者送医处理吸入：无资料食入：如感不适，应立即就医第五部分：消防措施危险特性：在有氧气的情况下，遇明火或高温可燃有害燃烧产物：在空气中燃烧可能产生有害物质，如一氧化碳和烟尘灭火方法及灭火剂：干粉，二氧化碳，泡沫和水系灭火剂特殊灭火程序/防护：如遇浓烟产生或氧气不足，需使用自给式呼吸面具以防窒息第六部分：泄漏应急处理应急处理：无资料，本材料为固态第七部分：操作处置与储存操作处置注意事项：无资料储存注意事项：防水，防高温，避免日光直射，在T：23+/-2℃，H：45%～55%环境下保存第八部分：接触控制/个体防护最高容许浓度：无意义监测方法：无意义工程控制：无意义呼吸系统防护：无意义眼睛防护：加工本材料时使用防护眼镜身体防护：无资料手部防护：无资料其他防护/卫生措施：禁止在工作现场饮食第九部分：理化特性外观与性状：固态卷状，展开时为片材，略有气味PH值：中性熔点（℃）：无意义相对密度（水=1）：<1沸点（℃）：无意义相对蒸气密度（空气=1）：无意义饱和蒸气压（kPa）：无意义燃烧热（kJ/mol）：无资料临界温度：无意义临界压力（MPa）：无意义辛醇/水分配系数的对数值：无意义闪点（℃）：无意义爆炸上限％（V/V）：无意义燃点（℃）：约130℃爆炸下限％（V/V）：无意义溶解性：无意义主要用途：标签印刷第十部分：稳定性和反应性稳定性：稳定禁配物：无资料避免接触的条件：高温、日照、潮湿聚合危害：不能发生分解产物：无资料第十一部分：毒理学资料急性毒性（半数致死剂量LD50）：无急性毒性（半数致死浓度LC50）：无亚急性和慢性毒性：无刺激性：无致敏性：无致癌性：无其他：无第十二部分：生态学资料生态毒性：无资料生物降解性：无资料非生物降解性：可光解、水解生物富集或生物积累性：无其他：无第十三部分：废弃处置废弃物性质：未列入《国家危险废物名录2008》废弃处置方法：无资料废弃注意事项：无资料第十四部分：运输信息危险货物编号：未列入《GB6944-2005危险货物分类和品名编号》联合国编号：无包装标志：无包装类别：未列入《GB/T15098-2008危险货物运输包装类别划分方法》包装方法：无运输注意事项：未列入危险货物，请遵守本国/当地法规第十五部分：法规信息国内法规：请遵守《危险化学品安全管理条例》及相关化学品使用管理规定国际法规：请遵守本国/当地法规第十六部分：其他信息参考文献：《GB16483-2000化学品安全技术说明书编写规定》技术说明书编码：AD-MSDS-CN-109生效日期：2009-09-15编制部门：艾利（中国）有限公司质量部/EHS部审核单位：艾利（中国）有限公司EHS部修改说明：2009年第1次修改其他信息：无本技术说明书，仅为参考用途，其所包含的信息基于尽力准确的数据。
贴标机操作规范
贴标机操作规程
1、开机前应先清除机器上所有的杂物。
尤其注意运动部位附近，
不得放置工具、抹布等物品。
2、操作人员必须经过培训才能上岗，非机手严禁操作。
3、开机人员每次开机前应先观察机器的运动部位是否有人靠
近，只有确认所有的人员都不会接触机器运动部位时，才能
开机，开机时应提醒所有人员。
4、在机器运行时，机手若发现有异常情况应及时按下急停开关，
通知维修工维修。
5、打开急停开关，重新启动时，必须注意周围环境（包括人员、
设备及传动部位）以处于安全状态，否则不能开机。
6、当机器进行拆装或者清理工作时，必须按下急停按钮，以免
误操作，绝不允许在机器运行时进行任何非正常的操作。
7、对机器进行清理时，应注意不能让水进入电盘内，以及电源
输入处及各电器部件，以免损坏元器件或危机人身安全。
8、维修设备或刷洗设备时应断电、验电、挂牌、上锁。
9、未经允许，不得私自拆除或者改变机器上零件，尤其是安全
防护用零件。
10、当维修后重新开启时，除清理现场外应先用人力盘动一下运
动部件，或者点动操作，看是否有障碍。
11、机手离开机器所在工作区域时，应关闭电源并上锁。
12、在操作中发现故障应及时通知维修工，机器不准带病作业。
设备工程部。

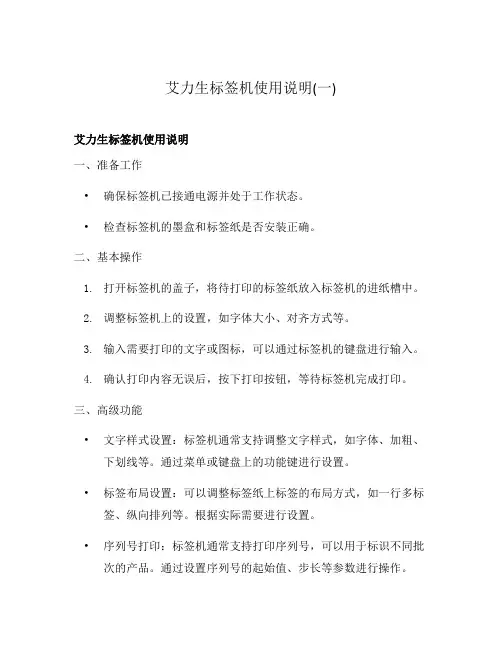

艾力生标签机使用说明(一)
艾力生标签机使用说明(一)
艾力生标签机使用说明
一、准备工作
•确保标签机已接通电源并处于工作状态。
•检查标签机的墨盒和标签纸是否安装正确。
二、基本操作
1.打开标签机的盖子，将待打印的标签纸放入标签机的进纸槽中。
2.调整标签机上的设置，如字体大小、对齐方式等。
3.输入需要打印的文字或图标，可以通过标签机的键盘进行输入。
4.确认打印内容无误后，按下打印按钮，等待标签机完成打印。
三、高级功能
•文字样式设置：标签机通常支持调整文字样式，如字体、加粗、下划线等。
通过菜单或键盘上的功能键进行设置。
•标签布局设置：可以调整标签纸上标签的布局方式，如一行多标签、纵向排列等。
根据实际需要进行设置。
•序列号打印：标签机通常支持打印序列号，可以用于标识不同批次的产品。
通过设置序列号的起始值、步长等参数进行操作。
•连接电脑或移动设备：某些型号的标签机支持通过USB、蓝牙或WiFi等方式连接电脑或移动设备，方便进行编辑和打印。
四、常见问题及解决方法
•标签纸卡住：检查标签纸是否安装正确，查看标签机是否有卡纸提示，尝试清理标签机的进纸槽。
•打印内容模糊：调整标签机的打印质量设置，确保墨盒清晰且标签纸质量良好。
•无法连接电脑或移动设备：检查设备的连接线是否插好，确认设备是否支持对应的连接方式。
•无法识别字体或图标：请确保所使用的字体或图标文件已正确安装在标签机中。
以上是“艾力生标签机使用说明”，希望对您有所帮助。
如有更多问题，请参考附带的详细使用手册或咨询售后服务。
