水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×10Pa表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
真空泵培训课件
为了防止结垢，最好选用软水。
辽阳石化分公司聚酯厂
运行中，正确调整补充水水量是很重要的，过大 或过小的补充水水量，对泵的性能和运行状况都 有不容忽视的影响。
泵在运行中还应随时观察各部运行情况和仪表指 示情况:
运行时应经常观察真空度或排气压力是否正常和 稳定，轴功率和转速是否比较稳定，补充水水量 是否正常，泵运转声音是否正常。 每天工作24小时的泵，最好每隔15天停机一下， 以用水清洗各种脏物。
辽阳石化分公司聚酯厂
填料压的松紧程度应该合适，以使填料 函中有成滴的水流出为宜。如果水流过 多，说明补充水过多，或者填料压的太 松。每周需盘车一次，如果不经常盘车， 内部容易生锈，使用时就会转不动，影 响生产。
辽阳石化分公司聚酯厂
谢 谢！ 请大家批评指导

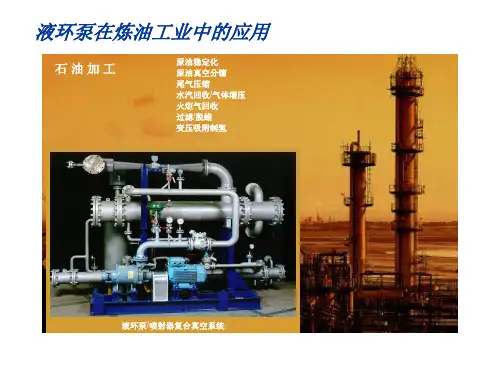

1、
气体回收
2、 瓦斯气体回收 3、 原油真空蒸馏
4、 强化的石油回收
5 、气体收集
辽阳石化分公司聚酯厂
6、 原油稳定化 通过采用液环泵或压缩机 排出溶解气体和稳定实际蒸汽 压力， 可以对原油进行稳定化处理。
7、排气压缩
8、 蒸汽回收/气体升压 9、 过滤/除腊
10、 尾气回收
辽阳石化分公司聚酯厂 11 、聚酯生产 在聚酯生产中，反应塔内所需的真 空可以用由蒸汽喷射 器和液环泵组成的复合真空 系统来获得。与其它应用不同的是，这里可以直 接采用乙二醇(EG)作为真空泵的工作液，以便 于整个真空系统的运行。
ቤተ መጻሕፍቲ ባይዱ
辽阳石化分公司聚酯厂
定期检查(至少一月一次》泵内零件配合情况。 如滚动轴承径向间隙，密封及填料情况、叶轮与 前后侧盖的轴向间隙，各种螺栓的松紧程度，联 轴器的弹性圈的弹性等。
辽阳石化分公司聚酯厂
运行中，正确调整补充水水量是很重要的，过大 或过小的补充水水量，对泵的性能和运行状况都 有不容忽视的影响。
泵在运行中还应随时观察各部运行情况和仪表指 示情况:
运行时应经常观察真空度或排气压力是否正常和 稳定，轴功率和转速是否比较稳定，补充水水量 是否正常，泵运转声音是否正常。 每天工作24小时的泵，最好每隔15天停机一下， 以用水清洗各种脏物。
辽阳石化分公司聚酯厂
填料压的松紧程度应该合适，以使填料 函中有成滴的水流出为宜。如果水流过 多，说明补充水过多，或者填料压的太 松。每周需盘车一次，如果不经常盘车， 内部容易生锈，使用时就会转不动，影 响生产。
辽阳石化分公司聚酯厂
谢 谢！ 请大家批评指导
1、
气体回收
2、 瓦斯气体回收 3、 原油真空蒸馏
4、 强化的石油回收
5 、气体收集
辽阳石化分公司聚酯厂
6、 原油稳定化 通过采用液环泵或压缩机 排出溶解气体和稳定实际蒸汽 压力， 可以对原油进行稳定化处理。
7、排气压缩
8、 蒸汽回收/气体升压 9、 过滤/除腊
10、 尾气回收
辽阳石化分公司聚酯厂 11 、聚酯生产 在聚酯生产中，反应塔内所需的真 空可以用由蒸汽喷射 器和液环泵组成的复合真空 系统来获得。与其它应用不同的是，这里可以直 接采用乙二醇(EG)作为真空泵的工作液，以便 于整个真空系统的运行。
ቤተ መጻሕፍቲ ባይዱ
辽阳石化分公司聚酯厂
定期检查(至少一月一次》泵内零件配合情况。 如滚动轴承径向间隙，密封及填料情况、叶轮与 前后侧盖的轴向间隙，各种螺栓的松紧程度，联 轴器的弹性圈的弹性等。

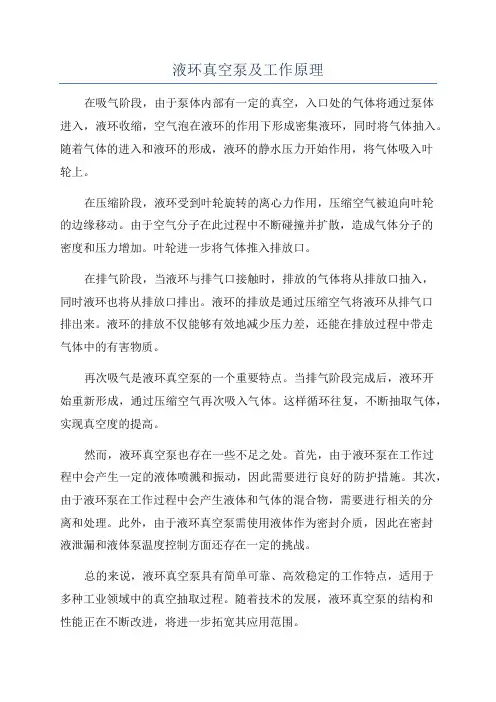

液环真空泵及工作原理
液环真空泵及工作原理
在吸气阶段，由于泵体内部有一定的真空，入口处的气体将通过泵体
进入，液环收缩，空气泡在液环的作用下形成密集液环，同时将气体抽入。
随着气体的进入和液环的形成，液环的静水压力开始作用，将气体吸入叶
轮上。
在压缩阶段，液环受到叶轮旋转的离心力作用，压缩空气被迫向叶轮
的边缘移动。
由于空气分子在此过程中不断碰撞并扩散，造成气体分子的
密度和压力增加。
叶轮进一步将气体推入排放口。
在排气阶段，当液环与排气口接触时，排放的气体将从排放口抽入，
同时液环也将从排放口排出。
液环的排放是通过压缩空气将液环从排气口
排出来。
液环的排放不仅能够有效地减少压力差，还能在排放过程中带走
气体中的有害物质。
再次吸气是液环真空泵的一个重要特点。
当排气阶段完成后，液环开
始重新形成，通过压缩空气再次吸入气体。
这样循环往复，不断抽取气体，实现真空度的提高。
然而，液环真空泵也存在一些不足之处。
首先，由于液环泵在工作过
程中会产生一定的液体喷溅和振动，因此需要进行良好的防护措施。
其次，由于液环泵在工作过程中会产生液体和气体的混合物，需要进行相关的分
离和处理。
此外，由于液环真空泵需使用液体作为密封介质，因此在密封
液泄漏和液体泵温度控制方面还存在一定的挑战。
总的来说，液环真空泵具有简单可靠、高效稳定的工作特点，适用于
多种工业领域中的真空抽取过程。
随着技术的发展，液环真空泵的结构和
性能正在不断改进，将进一步拓宽其应用范围。
液环式真空泵基础知识
10
如果以叶轮的上部0°为起点，那么叶轮在旋转前180° 时小腔的容积由小变大，且与端面上的吸气口相通，此 时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当 叶轮继续旋转时，小腔由大变小，使气体被压缩；当小 腔与排气口相通时，气体便被排出泵外。 综上所述，水 环泵是靠泵腔容积的变化来实现吸气、压缩和排气的， 因此它属于变容式真空泵。
2021/5/9
8
二、工作原理及结构说明
2.1 液环真空泵的工作原理（概念）
2.1.1 概念
液环式真空泵采用带有 多叶片的转子安装在泵壳内， 当转子旋转时，会将液体抛 向泵壳并形成液环，液环和 转子叶片形成容积周期变化 的旋转变容真空泵。水环泵 是液环式真空泵中最常见的 一种。
2021/5/9
图2.1 液环式真空泵结构简图
2021/5/9
17
3.4 基本类型（按照作用方式分类）
单作用：叶轮与泵体呈单偏心结构，叶轮旋转一次进行一次吸、排气。 （该方式结构简单，容易制造，吸、排气口面积大，压缩段较长，可以 获得较高效率及极限真空，且不易产生涡流和气蚀。但叶轮转子受力不 均匀。） 双作用：叶轮与泵体呈双偏心结构，叶轮旋转一次进行两次吸、排气。
2021/5/9
3
c、表压、绝压、真空度 表压：以当时当地大气压为基准的压力（g）。 绝压：以绝对零压为基准的压力（a）。 真空度：绝对压力低于大气压时， 大气压与绝压之差。 d、大气压、表压、绝压、真空度之间的关系
1.1.2 真空泵的概念
真空泵是指利用机械、物理、化学或物理化学的方法对 被抽容器进行抽气而获得真空的器件或设备。通俗来讲， 真空泵是用各种方法在某一封闭空间中改善、产生和维 持真空的装置。 按真空泵的工作原理，真空泵基本上可以分为两种类型， 即气体捕集泵和气体传输泵。其广泛用于冶金、化工、 食品、电子镀膜等行业。
真空泵讲义ppt课件
基伊埃工程技术（中国）有限公司
压力 温度
74 mbar 40 °C
真空概念
蒸汽（82 kg）和空气（10 kg) 混合物的冷凝作用
压力 1013 mbar 温度 100 °C
基伊埃工程技术（中国）有限公司
压力 133 mbar 温度 40 °C
真空机械
动力
旋片泵
真空泵机械
气体结合
吸收
冷凝
低温泵
正位移
真空系统
喷射真空泵 真空-/喷射冷却装置 真空脱气装置
喷射泵
加热和冷却装置
喷射洗涤器
基伊埃工程技术（中国）有限公司
喷射泵和喷射设备
基伊埃工程技术（中国）有限公司
用于钢铁脱气的蒸汽喷射真空泵
基伊埃工程技术（中国）有限公司
真空概念
纯组分的冷凝作用 - 100%蒸汽
压力 温度
1013 mbar 100 °C
◆产品的质量、性能、先进行是保证减压真空系 统的基础。
• ◆液环泵的选型是关键：要把影响气量、真空度 等所有的因素都考虑进去：工作液的温度、吸气 介质的组成、排气压力、工作液物性等。才能从 理论上保证设备运行后使整个系统的真空度提高 ，从而提高了减压塔的生产能力和抽出率。
• ◆整个系统各部件的合理设计、布置是保证：
最优化真空系统—经济分析1
改造后的减压塔顶抽真空系统
一级喷射器
减 塔顶冷凝器 压 塔
极间冷凝器 液环真空机组
一级蒸汽喷射器参数：
负荷：
成份
分子量
质量流量Kg/h
不凝油气 44
219
水蒸汽
18
442
空气
29
90
入口温度：23℃
液环式真空泵基础知识ppt课件
吸排气口所在的零件 为锥形结构，这个零 件称为分配器。这种 泵称为锥体泵。
吸排气口所在的零件为 平板结构，这个零件称 为分配板。这种泵称为 平板泵。
图3.6 锥体泵
图3.7 平板泵
目前：国际上所有液环真空泵厂家生产的液环泵都可分为两大类： 1、锥体液环泵； 2、平板液环泵。
21
图3.8 锥形结构
图3.9 平板结构
差别
分配器的排气口只 能做成刚性排气口。
分配板的排气口装 有柔性阀板，称为 柔性排气口。
22
3.5.4 分配板真空泵的特点
图3.10 平板结构
由于分配板的排气口装有柔性阀板，可以根据不同 压缩比自动调节排气角。 优点： 以不同的排气角来适应不同的压缩比，在整个真空抽 吸范围内，真空泵都能平稳高效地工作。 高效工作范围宽广（参考相关曲线）。
图1.1 液环式真空泵示图
6
液环真空泵主要用于粗真空的形成过程。由于其 具有接近等温压缩、对粉尘不敏感、吸入气体可以夹 带液体或大量水蒸气等优点，在电力、石油化工、制 药、造纸等领域得到广泛的应用。
在大多数应用场合，液环真空泵以水做工作 液，人们习惯将其称为水环真空泵，被抽气体温 度以-20～40℃为宜。循环水不应含有杂质。液 环真空泵的抽气速率范围为0.25～500m3/min；极 限压力：单极泵为2×103～8×103Pa，双级泵为 2×103～4×103Pa。液环真空泵主要用于真空蒸 馏、真空干燥和水泵引水等方面。如按性能特点 和用途来分类，液环真空泵也属于低真空泵（泵 的极限压力高于102Pa的真空泵）。
水环式真空泵工作原理解释：
水环的形成：旋转离心力； 工作腔形成：转子+液环+泵端盖； 抽气原理：利用若干个、体积变化 的工作腔的容积变化来实现抽气作 用； 也可以作为压缩机来使用。
液环式真空泵ppt课件
❖ （4）使用不同的工作液时，必须 注意过流部件要采用相应的材质。
❖ （5）当工作液为常温清水时，应
工 尽可能采用较低温的工作水。 作 ❖ （6）工作液中不能含有固体颗粒， 液 如混有脏物或颗粒，应在供液管
路上装上过滤网，以防液环真空 泵内零件磨损或叶轮被卡死。
