加速度轴承振动测量仪
振动测量仪作用及原理
振动测量仪作用及原理振动测量仪顾名思义就是用来测量物体振动量大小的一种测量仪器。
多功能振动测量仪是一种新型的机器检测仪器，不仅仅具备振动监测的功能，还有轴承状态分析和红外线温度测量功能。
而且操作使用方便，适合现场设备运行的监测。
有不少人会购买振动测量仪，但是振动测量仪工作原理是什么？振动测量仪价格是多少呢？振动测量仪怎么用?我想很多人都应该不清楚。
接下来，我就向大家介绍一下振动测量仪的产品信息及振动测量仪怎么用的相关知识。
【振动测量仪原理】目前机械振动的测量普遍采用电测法。
振动测量仪其基本原理是通过振动传感器将机械量转换为电量，然后对电量进行测定与分析，从而获得被测机械振动量的各种参数值。
振动测量仪在汽轮发电机组现场振动测试中，振动测量仪常用的振动传感器有三种类型，它们是测量转轴相对振动的电涡流非接触式位移传感器，测量轴承座及基础、气缸结构等振动的惯性式速度传感器和电压式加速度传感器。
振动测量仪此外，为了测量转轴的绝对振动，常采用由一个电涡流非接触式位移传感器和惯性式速度传感器组合而成的复合传感器。
【振动测量仪参数】技术指标输入：100mV/g IEPE型振动传感器，80cm一体电缆和BNC接头振动测量：加速度0-20 g 峰值，频率范围10-12,000Hz速度0-200 mm/s 有效值，频率范围10~1,000 Hz位移0-2000 um 峰峰值，频率范围10~1,000 Hz轴承状态：BG值0-20 g 有效值，频率范围1~12 kHzBV值0-200 mm/s 有效值，频率范围1~12 kHz精度：+/-5%报警：内置ISO10816-3机器振动标准评价振动速度报警状态内置轴承状态经验值标准评价轴承报警状态红外测温：-20～120℃，激光点指示目标，同时显示环境温度精度：±2℃，分辨率1℃，测距系数8：1显示：单色图形液晶LCD，128x64点阵，LED背光电源：锂离子充电电池，3.6V 1700 mAh，充电时间3小时，一次充电可连续使用48小时以上。
vm-63a便携式测振仪使用说明书
VM-63a测振仪使用说明书北京时代山峰科技有限公司探索总结版一、应用故障简易判断功能：VM-63a测振仪的加速度档具有高低频分档功能，使判断滚动轴承长探杆和齿轮箱故障成为可能。
分别测量振动加速度高频值（HI ）和低频值（LO ）并进行比较：当高频值小于低频值时，说明振动主要由低频引起的，应按速度标准判定，可以考虑轴系类故障，如转子不平衡、轴弯曲、轴不对中、基础松动等；当高频值大于低频值5倍以上时，说明振动主要由高频引起的，可考虑轴承、齿轮类故障，如滚动轴承磨损、齿轮断齿等。
VM-63a 测振仪主要应用于一般情况下的机械振动测量。
尤其适用于设备状态监测方面。
各种机械振动的振源主要来自于结构设计、制造、安装、调试和环境本身。
振动的存在必然要引起结构疲劳损伤、零部件磨损和冲击破坏等故障。
对于低频振动，主要应考虑疲劳强度破坏性质的位移破坏；对于1KHz 以上的高频振动，主要应考虑冲击力和共振破坏。
理论证明，振动部件的疲劳与振动速度成正比，振动所产生的能量与振动速度的平方成正比，能量传递的结果造成磨损和其它缺陷。
因此，在振动判定标准中，无论从疲劳损伤还是磨损等缺陷来说，以速度标准最为适宜。
通过测量旋转机械振动的速度，将其与振动烈度判据（10Hz ～1kHz ）－ISO2372标准相比对便可得知设备的运行状态。
二、测量之前的准备工作安装电池：1. 打开电池盖。
2. 按照电池仓内图示电池极性正确装入6F22（9V 叠层）型电池。
3. 盖好电池盖。
检查电池电压：按下“测量”键观察显示。
如果出现“：”（如图所示），表示电池电压低，需要更换新电 池。
振动测量使测振仪探杆的选择和安装：根据测量意图，选择使用短探杆、长探杆或者不装探杆。
当安装（或取下）探杆时，握住传感器探头防止探头转动，用手拧紧探杆（如图所示）。
不能用钳子或其他类似的工具。
【注意】使用不同类型的探杆，测量结果可能不一致。
● 短探杆短探杆一般是必备的。
测振仪
BVT-1型轴承振动测量仪BVT-1型轴承振动（速度）测量仪是测量深沟球轴承、角接触球轴承和圆锥滚子轴承振动速度的专用仪器。
由速度传感器、驱动器、传感器调整装置、气动加载推力器和电子测量放大器等部件组成。
本仪器划分低、中、高三个频段，低频带（50Hz-300Hz）的振动可能受零件偏心和滚道圆形偏差的影响，中频段（300Hz-1.8KHz）的振动，可能受滚动表面的不规则缺陷和滚道加工中磨床振动而形成的波纹度影响，高频带（1.8KHz-10KHz）的振动，可能受滚动体波纹度，滚道出现的密集振纹和不规则较大间距粗糙度的影响。
本仪器操作简单，使用方便，不需要恒温，可用在计量室和生产车间。
主要技术参数被测轴承类型：深沟轴承，角接触轴承，圆锥滚子轴承。
被测轴承的内径范围：内径￠3-￠60mm动态量程：0-10000μm/S量程：6档频率范围：低频带50Hz-300Hz；中频带300Hz-1800Hz；高频带1800Hz-10000Hz主轴转速：1800r/min轴面加载：0-250N主轴回转精度：径向跳动≤2μm，轴面跳动≤5μm 电源电压：主轴电机380V 50Hz 370W三相油泵电机220V 50Hz 160W测量放大器220V 50Hz 100W工作环境温度：5-40℃外形尺寸：660×1030×1530mm重量：约350kgS0910-Ⅲ型轴承振动测量仪本仪器采用动静压结构设计使主轴在工作中处在完全悬浮状态，主轴与轴承无磨损、无摩擦噪音。
本仪器物理量为加速度有效值，用分贝（dB)表示，示波器则显示出测量时轴承的实时波形。
主轴系统采取新工艺，提高了主轴精度，降低了自身噪音，听轴承噪音更清晰，从而实现了测量轴承振动过程中的重复性、稳定性和准确性。
本仪器的特点是灵敏度高，工作稳定，不需恒温，调整简单，操作方便，适合在轴承厂的成品车间及电机厂和其他机械工厂在装机前检查轴承的振动。
承接各型号振动测量仪系列的维修与改造业务。
轴承振动测量仪S0910
一、主轴采用动静压结构设计使主轴在工作中处在完全悬浮状态，主轴与轴承永无磨损，无磨擦噪音使用寿命无限延长。
二、旋转精度更高（≤0.002）测试中没有其它误差因素参与到轴承本身的检测中。
三、无论在室内任何温度状态下使用都不会影响仪器的精度和性能，冬天也无须加热绝不会有抱轴现象产生。
四、在检测轴承异杂音的采集和分辨上更清晰直观。
S0910 主要技术指标1．被测轴承类型：深沟球轴承、单面角接触球轴承2．被测轴承内径规格：Φ6-Φ60mm 3．测量范围：有效值（RMS）：5-35dB、25-55dB、45-75dB三挡可选峰值（PK）：30-60dB、50-80dB、70-100dB 三挡可选4．综合基础振动：≤2 dB 5．综合旋转精度：≤0.003 6．轴向推力：2-8kg 7．主轴转速：1800r/min±15 r/min 8．供油压力：0.6MPa 9.整机电源：380V、50Hz(370W三相电机2台) 电箱电源：220V±10% 50Hz 80W 10.润滑介质：2号主轴油11.
225kg
重量：约。

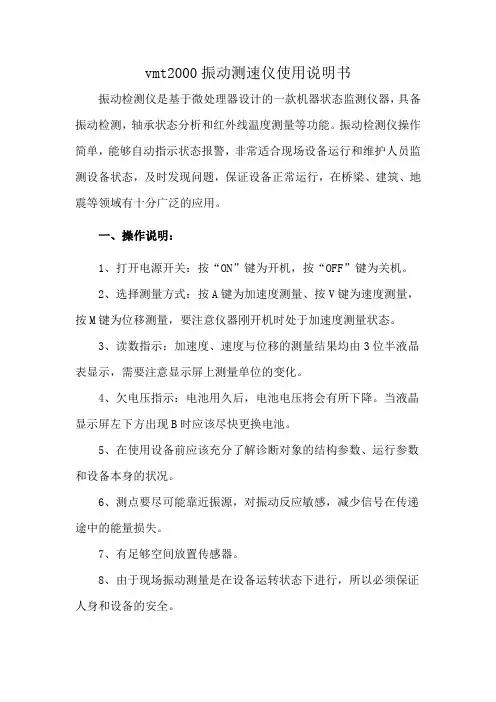

vmt2000振动测速仪使用说明书
vmt2000振动测速仪使用说明书
振动检测仪是基于微处理器设计的一款机器状态监测仪器，具备振动检测，轴承状态分析和红外线温度测量等功能。
振动检测仪操作简单，能够自动指示状态报警，非常适合现场设备运行和维护人员监测设备状态，及时发现问题，保证设备正常运行，在桥梁、建筑、地震等领域有十分广泛的应用。
一、操作说明：
1、打开电源开关：按“ON”键为开机，按“OFF”键为关机。
2、选择测量方式：按A键为加速度测量、按V键为速度测量，按M键为位移测量，要注意仪器刚开机时处于加速度测量状态。
3、读数指示：加速度、速度与位移的测量结果均由3位半液晶表显示，需要注意显示屏上测量单位的变化。
4、欠电压指示：电池用久后，电池电压将会有所下降。
当液晶显示屏左下方出现B时应该尽快更换电池。
5、在使用设备前应该充分了解诊断对象的结构参数、运行参数和设备本身的状况。
6、测点要尽可能靠近振源，对振动反应敏感，减少信号在传递途中的能量损失。
7、有足够空间放置传感器。
8、由于现场振动测量是在设备运转状态下进行，所以必须保证人身和设备的安全。
二、注意事项：
1、加速度、速度与位移三种选择方式，一般高频段选用加速度测量，中频段选用速度测量，低频段选用位移测量，也可以根据不同工件灵活选择。
2、传感器在使用过程中应避免摔打和敲击，连接导线不宜扭曲或从根部拉动。
3、仪器须每年标定一次。
加速度型轴承振动测量仪工作原理
加速度型轴承振动测量仪工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!加速度型轴承振动测量仪是一种用来检测机械设备轴承振动情况的仪器。
轴承的振动检查和温度检查
轴承的振动检查和温度检查一、引言轴承是机械设备中常见的零部件之一，其正常运行对于设备的稳定性和寿命有着重要的影响。
为了确保轴承的正常运行，需要进行振动检查和温度检查。
本文将详细介绍轴承的振动检查和温度检查的标准格式，以便工程师和技术人员能够准确进行检查和评估。
二、轴承的振动检查1. 检查设备和工具准备在进行轴承振动检查前，需要准备以下设备和工具：- 振动测量仪器：如加速度计、振动传感器等。
- 数据记录设备：如数据采集器、计算机等。
- 其他辅助工具：如扳手、螺丝刀等。
2. 检查点的选择根据轴承的类型和应用场景，选择合适的检查点。
常见的检查点包括轴承外圈、内圈和保持架等。
3. 检查方法（1）安装振动传感器：将振动传感器安装在选择的检查点上，确保固定牢固。
（2）启动设备：启动设备，并使其正常运行，记录下基准振动数据。
（3）记录振动数据：使用振动测量仪器记录振动数据，包括振动的幅值、频率等。
（4）数据分析与评估：将记录的振动数据进行分析和评估，判断轴承的运行状态是否正常。
4. 振动数据评估标准根据不同的轴承类型和应用场景，可以参考以下标准进行振动数据的评估：- ISO 10816-3：机械设备的振动评估标准。
- ANSI/ASA S2.75：机械设备的振动评估指南。
三、轴承的温度检查1. 检查设备和工具准备在进行轴承温度检查前，需要准备以下设备和工具：- 红外测温仪：用于非接触式测量轴承的温度。
- 温度计：用于接触式测量轴承的温度。
- 其他辅助工具：如扳手、螺丝刀等。
2. 检查点的选择根据轴承的类型和应用场景，选择合适的检查点。
常见的检查点包括轴承外圈、内圈和保持架等。
3. 检查方法（1）选择测温方式：根据实际情况选择合适的测温方式，可以使用红外测温仪进行非接触式测量，也可以使用温度计进行接触式测量。
（2）测量轴承温度：将测温仪或温度计对准选择的检查点，进行温度测量。
（3）记录温度数据：记录测得的轴承温度数据，包括时间、位置等信息。
轴承振动仪表安全操作及保养规程
轴承振动仪表安全操作及保养规程前言轴承振动仪表是一种常见的机械设备监测仪器，常用于检测轴承的运行状态和故障。
在使用过程中，为了保证设备的安全和正常运行，需要遵守一定的操作规程和保养规程。
本文将介绍轴承振动仪表的安全操作及保养规程。
安全操作规程1. 熟悉仪器的基本性能和操作原理在使用轴承振动仪表之前，应该先了解仪器的基本性能和操作原理。
仪器的使用手册可以提供详细的信息，包括仪器的安装、操作、范围、精度、保养和维修等方面。
在使用过程中，应严格按照说明书的要求进行操作。
2. 确保电气安全在使用轴承振动仪表之前，必须确保电气安全。
应检查供电电路、接线和仪器的接地，确保电气连接正确、牢固可靠，并且符合电气安全要求。
在操作仪器时，应小心避免接触电线和元件，尽可能使用安全的电气连接器和工具。
3. 加载和放置样本在操作轴承振动仪表时，样本的加载和放置是至关重要的。
样品必须正确安装，不得存在失稳、飞出和掉落等情况。
在样品装载和卸载过程中，需要使用适当的工具和设备，并严格按照操作手册的要求进行。
4. 避免人为误差在操作仪器过程中，需要尽可能避免人为误差。
应遵循操作手册的要求，按照标准程序进行操作。
避免对样品进行过多的操纵或过度处理，并使用合适的检测方法和参数。
操作时，应尽量减少噪声和振动的干扰，保持仪器的稳定状态。
保养规程1. 定期清洁和维护轴承振动仪表是精密仪器，要保证正常的运行状态必须定期进行清洁和维护。
在清洁过程中，应避免对仪器造成损伤。
使用柔软的干布或特殊的清洁剂进行清洁，不得使用含有酸、碱或溶剂的清洗剂。
同时，应注意清洗仪器的孔口、开关和接口等部位，保持排水畅通。
维护时，应按照操作手册的要求，更换磨损和老化的元件。
2. 正确存放仪器在使用轴承振动仪表前，要确保仪器的正确存放。
仪器应放置在干燥、通风、无尘、无腐蚀性气体的地方，保持仪器的清洁和干燥。
在仪器暂时不用时，应关闭电源并拔下电源插头。
同时，应把探头掩盖包装，以免探头受到损坏。
测振仪三个参数
测振仪三个参数
位移、速度、加速度都是振动测量的测振仪度量参数，位移的测量能够直接反映轴承应力状况。
通过分析透平机上滑动轴承的位移,可以知道其轴承内轴杆的位置和摩擦情况。
速度反映轴承及其它相关结构所承受的疲劳应力，而这正是导致旋转设备故障的重要原因。
加速度测振仪反映设备内部各种力的综合作用，表达上三者均为正弦曲线,分别有90度,180度的相位差。
现场应用上,对于低速设备(转速小于1000RPM）来说,位移是最好的测量方法。
而那些加速度很小,其位移较大的设备,一般采用折衷的方法,即采用速度测量,对于高速度或高频设备,尽管位移很小,速度也适中,但测振仪加速度却可能很高的设备采用加速度测量是非常重要的手段。
SO910-III使用说明书
SO910-III SO910-II 轴承振动测试仪—、产品概述。
振动既是一种质量评断标滚动轴承旋转时产生振动，振动的大小与轴承质量紧密相关准，依据它，可以为轴承划分质量等级；振动又是轴承制造过程中的一种质量控制手段，通过分析轴承的振动，可以发现制造环节上存在的问题。
SO910-III/SO910-II 轴承振动测试仪是测量轴承振动（加速度）大小的专业仪器，在轴承行业得到了最为广泛的应用。
SO910-III 既能测量轴承振动的有效值，又能测量轴承振动的峰值。
有效值从总体上反映轴承振动的大小，峰值表示的是由于加工缺陷和杂质污染等原因引起的振动信号突变的最大幅度值，是从微观上反映轴承振动的大小。
峰值于有效值的差值，能比较正确地衡量轴承的异音水平。
SO910-III 能显示轴承振动的实时波形，还能监听轴承 振动的噪音。
同SO910-III 相比，SO910-II 不具备峰值测量的功能，其余功能相同二仪器的结构SO910-III/SO910-II 轴承振动测试仪主要有 五个部分组成：机械驱动装置、传感器调整装置、轴向加载装置、加速度计和电子测量仪器。
机械驱动装置轴承内圈训时针旋转，有主轴系统和电气控制系统组成。
主轴系统是液体动压滑动轴承，电气控制系统控制油泵、主轴电机和加热器，由交流接触器和按钮开关组成。
传感器调整装置使传感器触头放在轴承外圈合适位置，并被施加一定的压力。
轴向加载装置固定轴承外圈，并施加一定的轴向载荷。
加速度计把检测到的机械振动加速度信号转换成电子信号并输送给电子测量仪器。
电子测量仪器对振动信号作运算处理，把有效值和峰值显示在表头上，把振动波形显示在示波器上，还能监听到轴承振动的噪音被测轴承内径范围10mm-60mm （也可用于微型轴承检测）主轴转速：1500r/min(+/-)30r/min心轴与驱动主轴组合后，心轴与轴承内圈配合处的径向跳动不大于5um,心轴轴肩端面圆跳动不大于10um三、轴承等级、分贝值、异音分析噪音：轴承在旋转过程中发出很不正常的声音，它是以声音的强度分贝值作为测量单位。
轴承振动测量仪器的改进
ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｓ ｉ ｇ ｎ ｉ ｉ ｆ ｃ ａ ｎ ｃ ｅ ｔ ｏ ｍｅ ａ ｓ ｕ ｒ ｉ ｎ ｇ ｂ ｅ ａ ｒ ｉ ｎ ｇ ｖ ｉ ｂ ｒ ａ ｔ ｉ ｏ ｎ ｖ ａ ｌ ｕ ｅ ｈ ｉ ｇ ｈ ｌ ｙ ｅ ｉｃ ｆ ｉ ｅ ｎ ｔ ｌ ｙ ａ ｎ ｄ ａ ｃ ｃ ｕ ｒ ａ ｔ ｅ ｌ ｙ ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｖ ｉ ｂ ｒ ａ ｔ ｉ ｏ ｎ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｉ ｎ ｓ ｔ ｒ ｕ ｍｅ ｎ ｔ ｏ ｆ ｂ ｅ ａ ｒ ｉ ｎ ｇ ； ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｓ ｙ ｓ ｔ ｅ ｍ； ｖ ｉ ｂ ｒ ａ ｔ ｉ ｏ ｎ ｖ ａ ｌ ｕ ｅ ； ｗａ ｖ ｅ ｉ ｆ ｇ ｕ ｒ ｅ
（ １ ． 哈尔滨轴承集 团公 司 质量控制部 ，黑龙江 哈尔滨 １ ５ ０ ０ ３ ６ ；２ ． 哈尔滨轴承集 团公 司 动 能供应公 司 ，黑龙 江 哈尔滨 １ ５ ０ ０ ３ ６ ；３ ． 哈尔滨哈轴精密轴承制造有 限公 司 ，黑龙 江 哈尔滨 １ ５ ０ ０ ３ ６）
摘
要 ：介 绍 了轴承 振动测量仪器速度 型及 加速 度型的工作原理及现状 ，对原 有的老 旧轴承加速度型振动测
１ 前言
振动测 量是轴 承制造 过程 中质量 控制 的一 种 手 段 ，通 过分 析 轴 承振 动有 效 值及 峰 值 ，能 够
轴承测振仪的使用方法
轴承测振仪的使用方法一、简介轴承测振仪是一种用于检测轴承运行状态的仪器设备。
它通过测量轴承的振动信号，可以得到轴承运行的状态，并判断轴承是否存在故障。
本文将介绍轴承测振仪的使用方法。
二、准备工作使用轴承测振仪之前，需要进行以下准备工作：1.确认测振仪的电池电量是否充足，如果不足应及时充电。
2.准备一份轴承参数表，记录轴承的型号、规格等信息。
3.检查测振仪的传感器是否完好，如有损坏应及时更换。
三、使用步骤1.将测振仪打开，并根据仪器上的按钮或菜单选择测量模式。
通常测振仪会提供多种模式，如速度模式、加速度模式等，选择适合的模式进行测量。
2.根据轴承参数表，设置测振仪的参数。
这些参数包括轴承的型号、转速范围等。
正确设置参数可以提高测量结果的准确性。
3.将测振仪的传感器安装到轴承上。
传感器应紧密贴合在轴承表面，并确保传感器与轴承之间没有杂质。
4.开始测量。
启动轴承运转，观察测振仪的显示屏或指示灯，记录测量结果。
通常测振仪会显示轴承的振动频率、幅值等信息。
5.分析测量结果。
根据测振仪提供的结果，结合轴承参数表，进行故障判断和分析。
常见的故障包括振动过大、频率异常等。
根据判断结果可以采取相应的维修措施。
6.定期校准测振仪。
为了确保测量结果的准确性，应定期校准测振仪。
校准可参照测振仪的使用说明书或请专业人员进行。
四、注意事项在使用轴承测振仪时，需要注意以下事项：1.避免将测振仪接近强磁场或高温场所，避免对测振仪的正常工作产生干扰。
2.定期清洁测振仪的传感器和接口，保持设备的良好状态。
3.在进行测量时，应保证工作区域的安全性，避免发生意外事故。
4.如果测振仪出现故障或异常情况，应停止使用并及时进行维修。
五、总结轴承测振仪是一种用于检测轴承状态的重要工具。
通过正确使用轴承测振仪，可以及时发现轴承的故障，并采取相应的修复措施，避免因轴承故障导致设备停机和生产损失。
在使用轴承测振仪时，需要注意合理设置参数、正确安装传感器，并进行定期的校准工作，保证测量结果的准确性。
VM-63C-便携式测振仪使用说明书(1)
VM-63C 测振仪使用说明书一、应用故障简易判断功能：VM-63C 测振仪的加速度档具有高低频分档功能，使判断滚动轴承和齿轮箱故障成为可能。
分别测量振动加速度高频值（HI）和低频值（LO）并进行比较：当高频值小于低频值时，说明振动主要由低频引起的，应按速度标准判定，可以考虑轴系类故障，如转子不平衡、轴弯曲、轴不对中、基础松动等；当高频值大于低频值 5 倍以上时，说明振动主要由高频引起的，可考虑轴承、齿轮类故障，如滚动轴承磨损、齿轮断齿等。
VM-63C 测振仪主要应用于一般情况下的机械振动测量。
尤其适用于设备状态监测方面。
各种机械振动的振源主要来自于结构设计、制造、安装、调试和环境本身。
振动的存在必然要引起结构疲劳损伤、零部件磨损和冲击破坏等故障。
对于低频振动，主要应考虑疲劳强度破坏性质的位移破坏；对于1KHz 以上的高频振动，主要应考虑冲击力和共振破坏。
理论证明，振动部件的疲劳与振动速度成正比，振动所产生的能量与振动速度的平方成正比，能量传递的结果造成磨损和其它缺陷。
因此，在振动判定标准中，无论从疲劳损伤还是磨损等缺陷来说，以速度标准最为适宜。
通过测量旋转机械振动的速度，将其与振动烈度判据（10Hz～1kHz）－ISO2372 标准相比对便可得知设备的运行状态。
二、测量之前的准备工作安装电池：1.打开电池盖。
2.按照电池仓内图示电池极性正确装入6F22（9V叠层）型电池。
3.盖好电池盖。
检查电池电压：按下“测量”键观察显示。
如果出现“：（如图所示），表示电池电压低，需要更换新电池。
电压低指示振动测量使测振仪探杆的选择和安装：根据测量意图，选择使用短探杆、长探杆或者不装探杆。
当安装（或取下）探杆时，握住传感器探头防止探头转动，用手拧紧探杆（如图所示）。
不能用钳子或其他类似的工具。
【注意】使用不同类型的探杆，测量结果可能不一致。
短探杆短探杆一般是必备的。
这种探杆在较宽的频率范围内，具有可靠的性能。
轴承的振动检查和温度检查
轴承的振动检查和温度检查一、引言轴承是机械设备中常见的关键部件之一，其工作状态的良好与否对设备的运行稳定性和寿命有着重要影响。
为了确保轴承的正常运行，需要进行振动检查和温度检查。
本文将详细介绍轴承振动检查和温度检查的标准格式及操作步骤。
二、轴承振动检查的标准格式轴承振动检查是通过测量轴承的振动水平来评估其工作状态。
以下是轴承振动检查的标准格式：1. 检查项目：- 轴承型号和规格- 检查位置- 检查设备2. 检查仪器：- 振动测量仪- 加速度传感器3. 检查方法：- 安装加速度传感器在轴承上- 运行设备并记录振动数据- 分析振动数据，包括振动幅值、频率等指标- 比较振动数据与标准值，判断轴承的工作状态4. 检查结果：- 轴承振动水平（单位：mm/s）- 振动频率（单位：Hz）- 振动幅值（单位：mm）- 振动数据与标准值的比较结果- 轴承工作状态的评估5. 结论：- 正常：振动水平低于标准值，轴承工作良好- 异常：振动水平高于标准值，轴承可能存在故障三、轴承温度检查的标准格式轴承温度检查是通过测量轴承的温度来评估其工作状态。
以下是轴承温度检查的标准格式：1. 检查项目：- 轴承型号和规格- 检查位置- 检查设备2. 检查仪器：- 温度计3. 检查方法：- 将温度计接触轴承外圈表面- 运行设备并记录轴承温度- 持续记录轴承温度直至稳定- 比较轴承温度与标准值，判断轴承的工作状态4. 检查结果：- 轴承温度（单位：摄氏度）- 温度数据与标准值的比较结果- 轴承工作状态的评估5. 结论：- 正常：轴承温度低于标准值，轴承工作良好- 异常：轴承温度高于标准值，轴承可能存在故障四、操作注意事项1. 在进行振动检查和温度检查前，确保设备处于停止状态，并采取相应的安全措施。
2. 使用合适的仪器和传感器进行测量，并确保其准确性和稳定性。
3. 根据设备的使用情况和工作环境，确定适当的标准值。
4. 进行检查时，注意观察异常情况，如异常噪音、异味等，及时记录并报告。
轴承测振工序学习
轴向加载 测量深沟球轴承、角接触球轴承和圆锥滚子轴承振动时，对其施加合成中心轴向 载荷； 径向加载 测量圆柱滚子轴承振动时，对其施加合成径向载荷； 载荷值见下图。 合成中心轴向载荷 N 深沟球轴承 20 30 40 80 80 角接触球轴承 a≤25° \ \ 60 130 130 a＞25° \ \ 100 160 160 圆锥滚子轴 承 \ \ \ 49 88 合成径向载 荷N 圆柱滚子轴 承 \ \ 150 150 300
目录
1、测振仪的分类 2、速度型轴承振动测量仪BVT的介绍 3、加速度型轴承振动测量仪BAT的介绍 4、轴承测振判定 5、术语与定义 6、轴承振动（速度）的评定 7、测振条件
本内容是从中华人民共和国机械行业标准JBT 5313-2001，JBT 5314-2002的资料收集
1、测振仪的分类
2、速度型轴承振动测量仪BVT的介绍
芯棒内径尺寸（mm） 超过 3 18 到 18 30 上偏差 -9 -15 芯棒公差（μm） 下偏差 -15 -18
30
50 80
50
80 120Байду номын сангаас
-14
-17 -23
-21
-25 -32
加载装置
加载装置除能对轴承外圈施加合成载荷、限制套圈旋转外，还应使套圈振动不受加载装 置干扰而仅由轴承的运转引起。
轴承公称内径 d （ mm） 超过 3 6 9 20ª 30 到 6 9 20 30 40
40
60 80 ª
60
80 120 圆锥滚子轴承自15mm起。
120
180 225
160
235 340
235
340 440
88
\ \
300
震动检测仪的主要参数
震动检测仪的主要参数
震动检测仪是对震动进行检测的一种仪器，大家应该都有听说过，那么大家对震动检测仪了解多少呢?这首先大家应该多多了解一下震动检测仪的
主要参数，下面北京布莱迪专家来给大家介绍一下震动检测仪的主要技术参数。
震动检测仪是一款基于微处理器最新设计的机器状态监测仪器，具备有振动检测，轴承状态分析和红外线温度测量功能。
其操作简单，自动指示状态报警，非常适合现场设备运行和维护人员监测设备状态，及时发现问题，保证设备正常可靠运行。
技术指标输入：100mV/g IEPE型振动传感器，80cm一体电缆和BNC 接头
振动测量：加速度0-20 g 峰值，频率范围10-12,000Hz
速度：0-200 mm/s 有效值，频率范围10~1,000 Hz
位移：0-2000 um 峰峰值，频率范围10~1,000 Hz
轴承状态：BG值0-20 g 有效值，频率范围1~12 kHz
BV值：0-200 mm/s 有效值，频率范围1~12 kHz
精度：+/-5%
报警：内置ISO10816-3机器振动标准评价振动速度报警状态
内置轴承状态经验值标准评价轴承报警状态
红外测温：-20～120℃，激光点指示目标，同时显示环境温度
精度：±2℃，分辨率1℃，测距系数8：1
显示：单色电源：锂离子充电电池，3.6V 1700 mAh，充电时间3小时，一次充电可连续使用48小时以上。
使用温度：-10～50℃。
振动(加速度)测量仪校准证书2021012
XX检测试验中心校准证书委托者委托者地址仪器名称轴承振动测量仪制造厂杭州通灵自动化系统有限公司型号/规格BAT-1电箱编号001传感器编号YD-1 4925批准人/职务核验员(校准专用章)校准员校准日期2012 年07 月13 日地址：电话：传真：邮编：投诉电话：第 1 页/ 共 3 页中国合格评定国家认可委员会实验室认可证书号：本次校准所依据的技术规范（代号、名称）：1、JJG676-2000《工作测振仪》2、JB/T8561-1997《滚动轴承用加速度型测振仪技术条件》本次校准所使用的主要计量标准器具：名称/型号编号证书编号/有效期限测量范围/准确度等级或最大允差或不确定度振动传感器校准系统（BK8305 BK2647 BK4809 BK2719BK3560-C）KY147-08 2012Y-J008-J009-J010/2013.02.09U=1.7﹪, k = 2（600Hz ,100 m/2S）以上计量标准器具的量值溯源至国家基准。
校准地点及环境条件：地点：温度：20.2 ℃；湿度：54 %RH；其它：/声明：1.证书无本中心“校准专用章”无效。
2.未经证书批准人书面批准，擅自复印本证书无效。
3.证书无校准、核验、批准人签字无效。
4.证书有涂改、缺页即无效。
5.对本证书有异议，请于收到证书之日起十五日内向校准单位提出，以便即时按相关规定处理。
6.请妥善保管此证书。
校准证书续页专用第 2 页/ 共 3 页校准结果/说明：一、传感器灵敏度校准值在频率为80Hz，振动加速度20.0 m/2S时：传感器灵敏度校准值为：二、整机灵敏度校准值在600Hz参考频率，峰值加速度10 m/2S下，BAT-1型轴承振动测量仪配压电加速度传感器（编号YD-1 4925）时，轴承振动测量仪整机灵敏度校准值为：57dB对应mv三、整机示值线性四、整机频率响应保持振动加速度2.0 m/2S恒定五、说明：1.依据JJF1059-1999《测量不确定度评定与表示》方法评定2.本次校准结果扩展不确定度：U= dB ，(k = 2,P=95﹪,校准激励信号为60dB)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加速度轴承振动测量仪
0～+40 摄氏度 40%RH～85%RH（无凝露） 86KPa~106KPa
交流电供电，供电范围为 187V~242V,标称电源电压为 220V 深沟球轴承 加速度量级 dB（RMS，PEAK） 8mm-60mm ≤100dB 压电式加速度计 YD-1 型 50HZ-10KHZ 轴承检出即时波形 大于 10W（失真度小于 1%）
杭 州 通 灵
15 度-30 度（摄氏）
杭州通灵自动化股份有限公司
加速度轴承振动测量仪
六、产品（系统）构成及选型指南
产品名称 加速度轴承振动测量 仪 TL-BAT-2 组成模块 母板 子板 模块型号 TL-BAT-2-M TL-BAT-2-B源自编制：吴传靖审核：游凯
PDF 文件使用 "pdfFactory Pro" 试用版本创建
被测轴承类型 测值显示 被测轴承内径范围 测量范围 传感器 测定带域 波形显示 声音检出信号 测定档位
综合基础振动 主轴转速 给油方式
供油压力 供油油泵 主轴电机 油泵电机
测量放大器（电箱） 环境温度 整机尺寸 总重
PDF 文件使用 "pdfFactory Pro" 试用版本创建
杭 州 通 灵
1500±300r/min 油液 2 号主轴油 0.4Mpa CB-B4 AC380V/370W AC380V/180W AC220V 三相 三相 单相 660*1030*1530mm 10kg
0 dB ，30 dB，60 dB （RMS） 小于等于 10dB（音量最小时）
液体动静压系统循环
五、主要技术参数
环境温度 正常工作条件 相对温度 大气压力 0～+40 摄氏度 40%RH～85%RH（无凝露） 86KPa~106KPa
PDF 文件使用 "pdfFactory Pro" 试用版本创建
杭州通灵自动化股份有限公司
环境温度 正常贮存条件 相对温度 大气压力 额定工作电压
三、适用范围
本产品是测量深沟球轴承、角接触球轴承和圆锥滚子轴承振动速度的专用仪 器，本产品适用于轴承试验研究中心、轴承检测设备生产厂家及所有生产轴承 的企业。
在四、产品型号构成介绍
TL—BAT—2
杭 州 通 灵
表示 2 型 表示通灵自主产品
B: 轴承英文 BEARING 简缩 A:表示加速度
T:测量
杭州通灵自动化股份有限公司
加速度轴承振动测量仪
一、产品简介
加速度型轴承振动测量仪是采用压电式加速度型传感器采集信号， 经处理后通过 指针表头及喇叭声音来反映轴承的性能的测量仪器设备，此设备是所有轴承生 产企业必不可缺的检测仪器设备。
二、功能特点
利用压电式加速度型传感器拾取轴承振动时产生的径向振动加速度信号，将其 转化为电荷信号经放大器进行放大，经滤波器滤波后通过 RMS 表头、PEAK 表 头、示波器、扬声器等多种形式将轴承的性能情况表征出来。
