无功补偿,现场无功补偿技术升级改造方案
ABB无功补偿解决方案

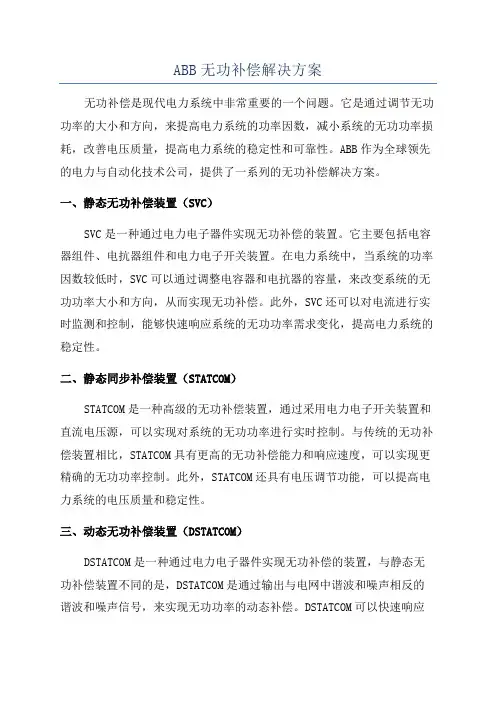

ABB无功补偿解决方案无功补偿是现代电力系统中非常重要的一个问题。
它是通过调节无功功率的大小和方向,来提高电力系统的功率因数,减小系统的无功功率损耗,改善电压质量,提高电力系统的稳定性和可靠性。
ABB作为全球领先的电力与自动化技术公司,提供了一系列的无功补偿解决方案。
一、静态无功补偿装置(SVC)SVC是一种通过电力电子器件实现无功补偿的装置。
它主要包括电容器组件、电抗器组件和电力电子开关装置。
在电力系统中,当系统的功率因数较低时,SVC可以通过调整电容器和电抗器的容量,来改变系统的无功功率大小和方向,从而实现无功补偿。
此外,SVC还可以对电流进行实时监测和控制,能够快速响应系统的无功功率需求变化,提高电力系统的稳定性。
二、静态同步补偿装置(STATCOM)STATCOM是一种高级的无功补偿装置,通过采用电力电子开关装置和直流电压源,可以实现对系统的无功功率进行实时控制。
与传统的无功补偿装置相比,STATCOM具有更高的无功补偿能力和响应速度,可以实现更精确的无功功率控制。
此外,STATCOM还具有电压调节功能,可以提高电力系统的电压质量和稳定性。
三、动态无功补偿装置(DSTATCOM)DSTATCOM是一种通过电力电子器件实现无功补偿的装置,与静态无功补偿装置不同的是,DSTATCOM是通过输出与电网中谐波和噪声相反的谐波和噪声信号,来实现无功功率的动态补偿。
DSTATCOM可以快速响应系统的无功功率需求变化,能够有效地抑制电网中的谐波和噪声,并提高电力系统的电压质量和可靠性。
四、电容器无功补偿装置(FCR)FCR是一种常用的无功补偿装置,通过调整电容器的容量,来实现对电力系统的无功功率进行补偿。
FCR具有响应速度快、结构简单、成本低等优点,可以满足大部分电力系统无功补偿的需求。
同时,ABB还为FCR提供了智能监控和控制系统,可以实时监测和控制电容器的运行状态,提高系统的稳定性和可靠性。
以上是ABB提供的一些常用的无功补偿解决方案。
电力系统的无功补偿和电压调整的解决方案

电力系统的无功补偿和电压调整的解决方案为了保证电力系统的稳定运行和电能质量的提高,无功补偿和电压调整是非常重要的技术手段。
本文将从技术和设备两方面,详细讨论电力系统的无功补偿和电压调整的解决方案。
1.静态无功补偿装置(SVC):SVC是通过控制可变电容器和可变电抗器的容量,实现电力系统的无功调节。
它具有快速响应、精确调节无功功率因数的特点,并且能够提供压力支撑和电压稳定功能。
2.静态同步补偿装置(STATCOM):STATCOM是利用电力电子器件和控制系统,通过直流电压的调节来实现对电力系统无功功率的调节。
它能够实现快速响应和灵活控制的特点,可以有效地提高电力系统的无功调节能力。
3.无功发电机(SVC):无功发电机是利用发电机的励磁系统来控制无功功率的输出,实现电力系统的无功补偿。
它可以根据需要灵活调节无功功率因数,提高电力系统的无功调节能力。
4.并联电容器补偿装置:并联电容器补偿装置是通过并联连接电容器,提供无功功率来补偿电力系统的无功功率缺陷。
它具有成本低、简单可靠的特点,并且能够有效改善电力系统的功率因数。
5.无功补偿滤波器:无功补偿滤波器是利用滤波器来抑制电力系统中的无功电流,实现无功补偿。
它可以有效减少电力系统中的谐波和电磁干扰,提高电力系统的电能质量。
1.电压调整变压器:通过调整变压器的变比来实现电力系统的电压调整。
它可以根据需要提高或降低电压水平,保证电力系统的电压稳定性。
2.电压调整容性器:通过并联连接容性器,提供额外的无功功率,实现电力系统的电压调整。
它可以根据需要灵活调整电压水平,保证电力系统的电压稳定性。
3.电压调整调压器:通过调节调压器的输出电压,实现电力系统的电压调整。
它具有调节范围广、快速响应的特点,并且能够适应不同负荷变化的需求。
4.电力电子设备:电力电子器件和控制系统可以通过改变电力系统中的电流、电压和频率等参数,实现对电力系统的电压调整。
它具有响应快、控制精度高的特点,并且能够适应不同负荷的变化。
无功补偿修正系统解决方案

录光伏项目功率因数问题现有解决方案及优缺点分析无功补偿修正系统解决方案无功补偿无功补偿——全称无功功率补偿,是一种在电力供电系统中提高电网功率因数,降低供电变压器及输送线路损耗,提高供电效率,改善供电环境的一种新兴技术。
因此,无功功率补偿装置是电力供电系统中不可或缺的重要硬件配置。
分布式光伏发电具有因地制宜、分散布局、就地消纳等特点,是实现“碳达峰、碳中和”的重要支撑,市场潜力巨大。
十四五期间,国家重点鼓励大力发展清洁能源,分布式光伏的装机容量逐年创新高,取得了良好的经济效益与社会效益,但是分布式光伏接入电网以后出现的各种问题也日益凸显,其中就包括无功补偿问题。
伏项目功率因数问题一般工商业用户电费收取情况一般工商业用户电费由三个部分组成:(1)基本电费:一般按变压器的容量×基本电价或者最大需量×基本电费,两种方式二选一进行收取;(2)电度电费:按企业实际用电量,执行峰谷平分段计费进行收取;(3)力调电费:(基本电费+电度电费)×(±)功率因数调整电费月增减率%。
供电局月度功率因数计算公式:伏项目功率因数问题其中P 为每个月从电网消耗的正向有功总电量,Q 为每个月从电网消耗的无功电量与反送给的无功电量的绝对值之和。
22Q P PCOS +=θ功率因数降低原因分析:<一> 安装光伏电站以后,此时负载从电网消耗的有功减少,相应的从电网消耗的无功增加,导致系统功率因数下降。
如图:未安装光伏前电网下行功率P和Q。
接入光伏以后,由于光伏提供功率△P,使得电网下行有功减少为P‘,功率因数降低。
要使考核点回到并网前的功率因数水平,则至少还需要增加无功△Q。
<二> 分布式光伏项目并网点并在厂区低压母排末端。
光伏并入系统以后,负载从电网可吸收的有功电量减少,进而出现无功补偿控制器的采样CT无法准确采集负载的用电情况,导致原来的电容柜出现乱投切的情况,最终影响系统的整体功率因数。
无功补偿方案

无功补偿方案
无功补偿是指在交流电力系统中由于电源的无功功率和负载的无功功率不一致,造成电能的浪费和电网的负荷,需要通过无功补偿来调节电源和负载之间的功率平衡。
为了解决无功补偿问题,我提出以下方案:
第一,谐波滤波器的安装。
由于非线性负载设备的普及,谐波污染越来越严重。
谐波滤波器能够对系统内产生的谐波信号进行滤波,使系统内的谐波信号减小到规定的限值以下,并提高系统的功率因数。
因此,在重要的配电站、变电站、负载集中区等地方配置谐波滤波器,可以解决无功补偿问题。
第二,采用无功补偿装置。
无功补偿装置是在配电系统中使用的一种电器设备,它能够实时监测系统的功率因数,并根据监测结果自动调节电感、电容器等元件的工作状态和容量,从而改变系统的无功功率,实现无功补偿。
无功补偿装置可以根据实际需要的无功功率大小进行配置,提高系统的功率因数,减少系统的无功损耗。
第三,建立无功补偿管理系统。
无功补偿管理系统是指在电力系统中采用先进的集中控制技术和信息化管理手段,对无功补偿设备进行综合管理和运行控制。
通过无功补偿管理系统,可以实时收集和监测系统的无功功率信息,对系统的功率因数进行调整和优化,提高系统的运行效率和电能利用率。
同时,无功补偿管理系统还可以对设备的运行状态进行监控和评估,及时发现和处理故障,提高系统的可靠性和稳定性。
总之,无功补偿是解决交流电力系统中功率平衡的重要措施。
通过谐波滤波器的安装、无功补偿装置的使用和无功补偿管理系统的建立,可以有效地解决无功补偿问题,提高电能的利用效率,减少对电网的负荷。
这些措施的推行和实施将对电力系统的稳定运行和节约能源起到积极的促进作用。
电力系统的无功补偿和电压调整的解决方案

电力系统的无功补偿和电压调整的解决方案1.引言电力系统中,电能质量是评价电力系统运行性能优劣的重要指标,而电压又是衡量电能质量的一个重要指标,因此,电压的稳定性对电力系统运行性能来说显得尤为重要。
电压稳定与否主要取决于系统中无功功率的平衡,如果用电负荷的无功需求波动较大,而电网的无功功率来源及其分布不能及时调控,就会导致线路电压超出允许极限;另外,对于负荷一侧,电力系统多由输配电线、变压器、发电机等构成,其内阻抗主要呈感性,使得负载无功功率的变化对电网电压的稳定性带来极为不利的影响。
无功功率补偿是涉及电力电子技术、电力系统、电气自动化技术、理论电工等领域的重大课题。
由于电力电子技术装置的应用日益普及生产、生活各个领域,无功补偿问题引起人们越来越多的关注。
据有关科学统计,如果全国都通过优化配置计算来安装无功补偿装置,在总投资不变的条件下,估计每年可以节省电量大约3亿千瓦时。
因此,电力系统的无功补偿和电压调整是保证电网安全、优质、经济运行的重要措施。
目前,由于电力电子技术的飞速进步,无功功率补偿方面也取得了突破性的进展。
2.连续无功补偿装置发展历史、现状和发展前景工程上应用的无功补偿器主要包括旋转无功补偿器和静止无功补偿器,其具体分类见图1。
电力系统的无功补偿和电压调整的解决方案2.1 连续无功补偿装置的发展历史旋转无功补偿器以同步调相机为代表,同步调相机实际上就是在过励或欠励状态下运行的同步电机,它既能发出容性无功,也能发出感性无功,因而同步调相机能对变化的无功功率进行动态补偿。
由于其存在诸多缺点(见表1),70年代以来逐渐被静止无功补偿器取代。
静止无功补偿技术经历了图1所示的3代发展:第Ⅰ代属于慢速无功补偿装置,在电力系统中应用较早,目前也仍在应用;第Ⅱ代属无源、快速动态无功补偿装置,出现于 20 世纪 70 年代,国外应用普遍,我国目前有一定应用,主要用于配电系统中,输电网中应用很少,SVC 可以看成是电纳值能调节的无功元件,它依靠电力电子器件开关来实现无功调节。
无功补偿方案

(3)无功补偿控制器:用于自动控制无功补偿装置的投切,实现无功功率的实时补偿。
3.无功补偿参数设置
根据电力系统的负荷特性和无功需求,合理设置以下参数:
(1)补偿容量:根据系统无功需求,确定无功补偿装置的容量。
(2)补偿方式:根据负荷特性,选择合适的补偿方式。
第2篇
无功补偿方案
一、概述
电力系统的稳定性与经济性是电网运行的核心目标。无功补偿作为提升系统稳定性、优化电能质量、降低网络损耗的关键技术手段,其方案制定需综合考虑技术、经济、法规等多方面因素。本方案旨在为某电力系统提供一套详细的无功补偿方案,确保其合法合规、高效可行。
二、目标
1.显著提高系统的功率因数,降低无功负荷对系统的影响。
4.法规遵循
-严格遵循国家电力行业法律法规、技术标准和安全规范。
-确保方案设计、设备选型、施工安装及运行维护的合法合规性。
四、实施计划
1.前期准备
-完成现场勘查,明确补偿需求。
-编制详细的设计方案,包括设备选型、参数配置、施工图纸等。
-提交相关部门审查,获取必要的批准和许可。
2.施工阶段
-按照设计方案,组织设备采购和施工队伍。
(3)有功和无功损耗降低,电网运行效率提高。
(4)合规性审查合格,方案实施过程中无违法违规行为。
五、结论
本方案针对某电力系统,制定了一套合法合规的无功补偿方案。通过采用合理的无功补偿方式、装置选型和参数设置,有望提高电力系统的稳定性、电能质量,降低系统损耗。在实施过程中,严格遵循国家政策和法规要求,确保方案的顺利实施。本方案的实施将对提高我国电力系统的运行水平具有积极意义。
无功补偿及谐波治理工程技术方案

无功补偿及谐波治理工程技术方案无功补偿与谐波治理是电力系统中的两个重要问题。
无功补偿主要解决无功功率的调节问题,谐波治理主要解决电力系统中谐波污染的问题。
本文将就无功补偿及谐波治理工程技术方案进行详细的介绍。
1.电容补偿技术方案电容补偿是通过串联电容来提供无功功率,从而提高功率因数。
该技术方案具有成本低、无功补偿效果好等优点。
适用于对电网无功功率负荷波动较小的场所。
2.静止无功发生器(SVC)技术方案SVC是通过调节阻抗来提供无功功率的一种补偿方式。
它具有响应速度快、补偿效果好等优点。
适用于电网无功功率负荷波动较大的场所。
3.静态同步无功发生器(STATCOM)技术方案STATCOM是通过调整电压来提供无功功率的一种补偿方式。
该技术方案具有响应速度快、无功补偿效果好等优点。
适用于对电压稳定性要求较高的场所。
1.谐波滤波器技术方案谐波滤波器是将发生谐波的电流或电压引入滤波器,通过滤波器的谐波抑制特性将其滤除。
该技术方案具有谐波抑制效果好、性能稳定等优点。
适用于单一谐波频率的场所。
2.谐波变压器技术方案谐波变压器是通过在电力系统中串联谐波补偿变压器来抵消谐波电流。
该技术方案具有谐波抑制效果好、谐波适应性强等优点。
适用于多个谐波频率的场所。
3.主动滤波器技术方案主动滤波器是通过检测谐波电流或电压,并通过逆变器产生反向相位的谐波电流来抵消原有谐波电流。
该技术方案具有谐波抑制效果好、适应性强等优点。
适用于谐波频率较多、波动较大的场所。
综上所述,无功补偿技术方案包括电容补偿技术方案、静止无功发生器技术方案和静态同步无功发生器技术方案。
谐波治理技术方案包括谐波滤波器技术方案、谐波变压器技术方案和主动滤波器技术方案。
根据具体情况选择合适的技术方案,能够有效地解决电力系统中的无功补偿和谐波治理问题,提高电力系统的稳定性和供电质量。
无功补偿装置施工方案

无功补偿装置施工方案无功补偿装置施工方案一、前期准备工作:1.明确施工范围,确定无功补偿装置的位置和数量。
2.制定施工计划,包括施工时间表和人员调配。
3.准备施工所需材料和设备,包括电缆、导线、开关等。
4.进行现场勘察,熟悉场地环境和现有设备情况,为后续施工做好准备。
二、施工步骤:1.首先,安装无功补偿装置所需的设备,如电容器组和电磁开关。
将设备安装在既定的位置上,确保稳固可靠。
2.进行电缆敷设,将电缆从电容器组到电源柜或待补偿设备的连接点。
注意敷设时的保护措施,避免电缆受损。
3.连接电缆,仔细检查电缆的接头,确保电缆连接正确、牢固。
4.进行接地处理,将无功补偿装置的金属外壳和接地引线连接到接地体上,确保良好的接地。
5.进行电源接入,将电容器组与电源柜或变电站的高压侧连接,确保电源供应可靠稳定。
6.进行接线和调试,将电容器组与待补偿设备进行连接并进行相应的调试工作,确保无功补偿装置正常运行。
7.进行测试和检验,对无功补偿装置进行试运行和质量检测,确保其性能符合要求。
三、安全措施:1.施工过程中,需严格按照安全操作规程进行,保证工人人身安全。
2.施工现场应设置明显的安全警示标志,注意施工区域的防护。
3.对施工现场进行必要的封闭和隔离,避免非工作人员进入施工区域。
4.设备安装完毕后,进行必要的绝缘和安全检测,确保设备的安全可靠。
四、施工质量要求:1.设备的安装和接线工作应牢固可靠,接触电阻小。
2.电缆敷设要符合规范要求,保证电缆的绝缘完好。
3.设备的接地处理要符合规范要求,接地电阻小于规定值。
4.设备的运行稳定,无异常声音和振动,各参数正常且稳定。
以上是无功补偿装置的施工方案,希望能对您有所帮助。
如有任何疑问,请随时与我们联系。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
承德建龙低压变压器无功改造节电计算和效益分析
根据现场测试,变压器大小,谐波情况,综合结算各配电室补偿情况如下:
最终确定补偿容量为21920Kvar。
我们选择设计480V电容,运行电压为400V,实际补偿容量为安装容量的0.694,实际补偿容量为:
实际补偿容量=21920×0.694=15212.48Kvar
考虑到设备启停及其他运行情况,补偿量也就在70%左右,实际投入补偿容量为:实际投入补偿容量=15212.48×0.7=10648.736
根据计算标准:
年可节电量=补偿容量×无功经济当量×年运行时间
“补偿容量”为实际投运的补偿容量,单位是kva
“年运行时间”按照一年运行333天计算,为8000小时
“无功经济当量”按照国家标准GB12497《三相异步电动机经济运行》中的规定:KQ 为无功经济当量
当电动机直连发电机母线KQ=0.02~0.04
二次变压取KQ=0.05~0.07
三次变压取KQ=0.08~0.10;
这个标准的规定是适用于异步电动机的,当然也可以参照适用于其他无功负荷。
计算结果如下:
我们补偿在变压器二次侧,所以无功经济当量KQ取最小0.05
年可节电量=10648.736×0.05×8000=4259494.4度
综合分析:
一. 每年节约电量4259494.4度
二. 降低线路损耗
三. 无形效益分析:
1通过无功补偿提高功率因数,降低母线电压波动,提高供电质量
2降低总降压变电所的无功补偿和谐波治理压力,为优化主变容量费创造有利条件。
3通过滤除谐波,延长变压器和电机等电气设备使用寿命,防止对全厂电网的污染,提高电气系统稳定性
我公司生产的低压动态滤波补偿装置不但有补偿功能还有滤波功能,可以大幅减少系统谐波。
对电器设备有很大的好处,下面介绍一下谐波的危害.
谐波的危害:
1无功补偿柜损坏:不能投切、投切开关烧毁、保险丝烧断、电容炸裂。
原因:是电容对高频的谐波电流呈低阻抗,电容过载;同时谐波电流诱发谐振,电容上产生更大的谐波电流,烧毁无功补偿装置。
2变压器、电缆过热:绝缘损坏、寿命缩短、噪声大、发热严重、降低输电能力
原因:绕组的损耗与频率的平方根成正比,铁芯的损耗与频率的平方成正比,在集肤效应作用下,高频的谐波电流会造成变压器电缆电机等用电设备发热严重;一些整流变压器带载的直流电机、变频器、中频炉等谐波源设备,经常出现变压器仅仅达到50%负荷时,就温度过高;一些冶炼、铸造厂在正常用电
时电缆放炮、变压器烧毁现象也屡见不鲜。
3电机、轴承损坏:电机噪声大、温度高、绕组烧坏、轴承表面损伤
原因:谐波电流加在电机上,导致高频电流和负序电流产生,造成绝缘损坏,电机发热;高频电流通过杂散电容流过轴承,轴干与轴瓦间导电,断续产生火花形成电弧烧蚀表面。
4零线电流过大致火灾:电线老化、发生意外火灾
原因:三次谐波为零序电流在零线上叠加,零线电流达相线的1.7倍,按照功率P=I²R计算发热量是相线的3倍,而且零线上没有保护装置,只能任其过热导致火灾。
20年前在欧美发达国家个人计算机刚开始普及的时候,很多建筑物中的火灾是中线过热导致的。
5保护意外跳闸、电子设备受到干扰:意外跳闸,断电、数据丢失、计量失准。
原因:保护电路中含有大量的负序谐波电流(比如5次)或因为谐波的影响电流的峰值电流过大时(有时高2~3倍),保护装置会在远没有达到设定值时意外动作;谐波电流流经电网阻抗时产生的谐波电压严重影响精密电子设备运行,比如CNC、PLC、UPS等发生误动、拒动、数据失真。
6浪费电能:电压与电流具有相同的频率与相同的相位时,产生的功率才是有功功率。
谐波电流与基波电压的频率不同,因此产生的功率是无功功率;同时谐波电流造成电缆、变压器、电机等用电器严重发热,电路输送电能能力下降,造成电能电量的额外消耗。
我们的治理措施:
安装动态滤波补偿装置,通过现场测量采集数据并计算后,采用电容与电抗串联方式进行L-C无源滤波(也可设计有源滤波装置APF),电抗为容抗的一个系数,使该串联回路的谐振频率略低于谐波源的频率,滤波器对基波呈弱感性,电容器可对基波进行无功补偿而不使谐波被放大;同时滤波器对谐波呈容性,对谐波阻抗很小,能吸收大量的谐波电流,有效滤除各次谐波。
选择治理点:
第一:治理点要在所有谐波源负荷的上游;
第二:治理点尽量靠近下游。
这样,企业能够获得最大的好处。
例如,在主变压器的次级治理优于在初级治理,在初级治理,获得好处仅是电力公司,在次级治理,企业获得好处是变压器的容量得到了释放并节能降耗。
第三:只要存在低压负载,最佳位置就是变压器低压侧,低压为主,高压为辅。
