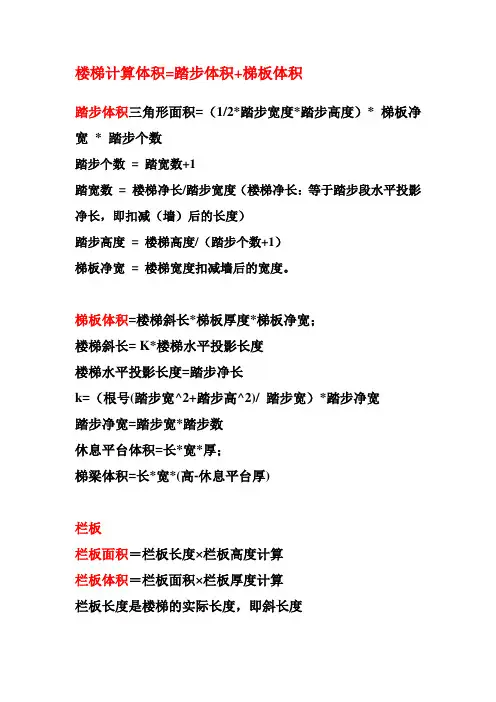

各种楼梯的计算公式

楼梯计算体积=踏步体积+梯板体积
踏步体积三角形面积=（1/2*踏步宽度*踏步高度）* 梯板净宽* 踏步个数
踏步个数= 踏宽数+1
踏宽数= 楼梯净长/踏步宽度（楼梯净长：等于踏步段水平投影净长，即扣减（墙）后的长度）
踏步高度= 楼梯高度/（踏步个数+1）
梯板净宽= 楼梯宽度扣减墙后的宽度。

梯板体积=楼梯斜长*梯板厚度*梯板净宽；
楼梯斜长= K*楼梯水平投影长度
楼梯水平投影长度=踏步净长
k=（根号(踏步宽^2+踏步高^2)/ 踏步宽）*踏步净宽
踏步净宽=踏步宽*踏步数
休息平台体积=长*宽*厚；
梯梁体积=长*宽*(高-休息平台厚)
栏板
栏板面积＝栏板长度×栏板高度计算
栏板体积＝栏板面积×栏板厚度计算
栏板长度是楼梯的实际长度，即斜长度
栏杆
栏杆按长度或者吨位进行计算
栏杆长度是按照楼梯的实际长度（即斜长度）进行计算的楼梯侧面
楼梯侧面装修=踏步侧面面积+梯板侧面积
踏步侧面面积=1/2*踏步宽度*踏步高度*踏步个数
梯板侧面积=楼梯斜长*梯板厚度
楼梯底面装修=楼梯底部面积
楼梯模板=楼梯侧模+楼梯底模；计算同装修面积。

板式楼梯计算实例

板式楼梯计算实例板式楼梯是楼梯的一种常见形式，也是最常用的形式之一、相比传统的楼梯，板式楼梯具有轻巧、美观、安装便利等特点。

在设计板式楼梯时，需要考虑楼梯的尺寸、结构、承重等因素。

下面将通过一个实例来计算板式楼梯。

假设我们需要设计一个室内板式楼梯，楼梯所在的空间宽度为3米，高度为2.8米，楼梯间每层高度为0.25米。

此外，楼梯的级数需要满足人体工程学要求。

首先，我们需要计算楼梯的踏步数和台阶高度。

根据人体工程学原则，正常步行的踏步距离应为0.63米，也就是说踏步数为3米除以0.63米，约为4.76阶。

为了达到整数阶数，我们可以调整楼梯的台阶高度。

通过计算，可得出台阶高度为2.8米除以4阶，约为0.7米。

由于楼梯间每层高度为0.25米，我们采用0.25米的台阶间隔。

此时，楼梯的踏步数为12阶，踏步高度为0.7米，台阶间隔为0.25米。

接下来，我们需要计算楼梯的踏步宽度和悬挑。

踏步宽度是指楼梯踏步的水平长度。

根据设计要求和空间尺寸，我们可以假设踏步宽度为0.3米。

悬挑是指楼梯踏步向外突出的部分，一般在0.2米左右。

同时，为了保证楼梯的安全性，我们还需要根据楼梯的使用人数和预期承重量计算楼梯的梁和柱等结构。

假设楼梯需要承载10人，每人重量为70kg，那么楼梯的总承重为10人乘以70kg，约为700kg。

我们可以采用钢结构来支撑楼梯，采用80mm*80mm的方钢作为楼梯承重柱，以及100mm*50mm的H型钢作为楼梯梁。

至此，我们已经完成了板式楼梯的尺寸、结构和承重的计算。

下面，我们可以进行楼梯的具体设计和施工。

在具体设计和施工过程中，我们需要考虑到具体的工程环境和条件，比如楼梯与梁柱的连接方式、楼梯的防滑设计、楼梯扶手的设置等。

同时，我们还需要遵循国家相关的建筑设计规范和安全标准，确保楼梯的安全性和可靠性。

最后，我们还可以根据实际需要对楼梯进行美观装饰，比如选择合适的楼梯地板材料、颜色等。

总结：板式楼梯是一种常见的楼梯形式，其设计需要考虑到楼梯的尺寸、结构、承重等因素。

楼梯计算

板式楼梯的设计详细步骤1、计算简图：2、内力的计算：恒载：αcos 812L g M g =活载：281qL M q =考虑到楼梯梯段与平台梁整浇，平台对斜板的转动变形有一定的约束作用，故计算正弯矩时，公式中的1/8常近似取1/10。

即得到：恒载：αcos 1012L g M g =活载：2101qL M q =在计算内力时即用上面（1/10）的两个公式，然后得到最大的内力max M ，即为：qQ g G M M M γγ+=max 至此，不管对于板式楼梯还是梁式楼梯，其简图是一样的，内力的计算还是同上。

不同的是在下面的配筋计算和施工图的画法（其实施工图的画法，关键还是看构造要求）。

在此，我只对板式楼梯做一个很详细的讲解。

3、板式楼梯的配筋计算：由max M 按单筋截面计算可得配筋（受力筋），板厚h 的确定：约为梯段板水平长度L 的1/30~1/25。

计算步骤：1、计算参数：201max0bh f M c s αγα=2、计算相对受压高度ξ：b s ξαξ≤−−=211不超筋3、纵向受拉钢筋s A ：bh f bh f A yc s min 01ρξα≥=不少筋，【梁的最小配筋率}%45,2.0max{min y t s f f bh A ==ρ】为避免斜板在支座处产生过大的裂缝，应在斜板的板面配置负钢筋，数量和类型同跨中，长度为净跨L 的1/4。

如图所示：4、梯梁的设计荷载取值：即取梯段荷载（包括恒载和活载）和平台板的荷载（包括恒载和活载）。

从中我们能够发现梯梁是有扭转效应的，但是在实际的计算过程中我们是不考虑的，只在构造中加强措施就行了。

梯梁的设计计算，就利用受均布荷载作用的简支梁的内力计算，取max M 和max V 进行配筋计算。

楼梯计算书

1 梁板式楼梯：TB1-11．1 基本资料1．1．1 工程名称：C车间1．1．2 楼梯类型：板式 A 型（╱）支座条件：两端弹性1．1．3 踏步段水平净长 Lsn ＝ 3780mm 梯板净跨度 Ln ＝ Lsn ＝ 3780mm 梯板净宽度 B ＝ 1800mm1．1．4 低端支座宽度 dl ＝ 180mm 高端支座宽度 dh ＝ 180mm计算跨度 Lo ＝ Min{Ln + (dl + dh) / 2, 1.05Ln} ＝ Min{3960, 3969} ＝ 3960mm1．1．5 梯板厚度 h1 ＝ 130mm1．1．6 踏步段总高度 Hs ＝ 2500mm 楼梯踏步级数 n ＝ 151．1．7 线性恒荷标准值 Pk ＝ 1kN/m 均布活荷标准值 qk ＝ 3.5kN/m ψc ＝ 0.7 ψq ＝ 0.41．1．8 面层厚度 c1 ＝ 25mm 面层容重γc1 ＝20kN/m 顶棚厚度 c2 ＝ 20mm 顶棚容重γc2 ＝18kN/m1．1．9 楼梯自重容重γb ＝ 25kN/m1．1．10 混凝土强度等级： C25 fc ＝ 11.9N/mm ft ＝ 1.27N/mmftk ＝ 1.78N/mm Ec ＝ 27871N/mm1．1．11 钢筋强度设计值 fy ＝ 360N/mm Es ＝ 200000N/mm纵筋合力点至近边距离 as ＝ 25mm1．2 楼梯几何参数1．2．1 踏步高度 hs ＝ Hs / n ＝ 2500/15 ＝ 166.7mm踏步宽度 bs ＝ Lsn / (n - 1) ＝ 3780/(15-1) ＝ 270mm踏步段斜板的倾角α ＝ ArcTan(hs / bs) ＝ ArcTan(166.7/270) ＝ 31.7°踏步段斜板的长度 Lx ＝ Lsn / Cosα ＝ 3780/Cos31.7°＝ 4442mm1．2．2 踏步段梯板厚的垂直高度 h1' ＝ h1 / Cosα ＝ 130/Cos31.7°＝ 153mm 踏步段梯板平均厚度 T ＝ (hs + 2 * h1') / 2 ＝ (167+2*153)/2 ＝ 236mm1．2．3 梯板有效高度 h1o ＝ h1 - as ＝ 130-25 ＝ 105mm1．3 均布永久荷载标准值1．3．1 梯板上的线形荷载换算成均布永久荷载 gk1 ＝ Pk / B ＝ 1/1.8 ＝ 0.56kN/m1．3．2 梯板自重 gk2 ＝γb * T ＝ 25*0.236 ＝ 5.90kN/m 1．3．3 踏步段梯板面层自重gk3 ＝γc1 * c1 * (n - 1) * (hs + bs) / Ln＝ 20*0.025*(15-1)*(0.167+0.27)/3.78 ＝ 0.81kN/m1．3．4 梯板顶棚自重 gk4' ＝γc2 * c2 ＝ 18*0.02 ＝ 0.36kN/mgk4 ＝ gk4' * Lx / Ln ＝ 0.36*4.442/3.78 ＝ 0.42kN/m1．3．5 均布荷载标准值汇总 gk ＝ gk1 + gk2 + gk3 + gk4 ＝ 7.69kN/m1．4 均布荷载设计值由可变荷载控制的 p(L) ＝ 1.2 * gk + 1.4 * qk ＝ 14.13kN/m由永久荷载控制的 p(D) ＝ 1.35 * gk + 1.4 * ψc * qk ＝ 13.81kN/m最不利的荷载设计值 p ＝ Max{p(L), p(D)} ＝ 14.13kN/m1．5 支座反力永久荷载作用下均布反力标准值 Rk(D) ＝ 14.53kN/m可变荷载作用下均布反力标准值 Rk(L) ＝ 6.62kN/m最不利的均布反力基本组合值 R ＝ 26.70kN/m1．6 梯板斜截面受剪承载力计算Vmax ≤ 0.7 * ft * b * hoVmax ＝ 0.5 * p * Ln * Cosα ＝ 0.5*14.13*3.78*Cos31.7°＝ 22.7kN0.7 * ft * b * ho ＝ 0.7*1.27*1000*0.105＝ 93.4kN ≥ Vmax ＝ 22.7kN，满足要求。

板式楼梯计算书

板式楼梯计算书摘要：一、板式楼梯简介1.定义与结构2.应用场景二、板式楼梯计算方法1.计算公式2.参数说明3.计算步骤三、板式楼梯设计原则1.符合安全规范2.考虑舒适性3.满足建筑美学要求四、板式楼梯施工与维护1.施工注意事项2.维护保养方法正文：【一、板式楼梯简介】板式楼梯是一种常见的楼梯类型，由多个水平踏板和垂直支撑结构组成。

这种楼梯结构简单、施工方便，广泛应用于各种民用和商业建筑中。

板式楼梯不仅满足人们在空间中上下移动的需求，还具有很好的装饰效果，为建筑增添美感。

【二、板式楼梯计算方法】1.计算公式板式楼梯的计算主要包括水平踏板长度、踏步数和楼梯高度等方面。

计算公式如下：水平踏板长度= 楼层高度/ 踏步数楼梯总高度= 楼层高度+ 踏步高度× 踏步数2.参数说明在进行计算时，需要明确以下参数：- 楼层高度：楼梯所连接的两层之间的垂直距离。

- 踏步数：楼梯的层数，即需要多少个踏步才能到达目标楼层。

- 踏步高度：每个踏步的垂直高度。

3.计算步骤（1）确定楼层高度、踏步数和踏步高度。

（2）根据公式计算水平踏板长度和楼梯总高度。

（3）检查计算结果是否符合实际情况，如有需要，调整参数并进行重新计算。

【三、板式楼梯设计原则】1.符合安全规范在设计板式楼梯时，应严格遵循我国相关安全规范，确保楼梯在使用过程中的稳定性和安全性。

此外，还要考虑楼梯的承重能力，避免超载使用。

2.考虑舒适性楼梯的踏步高度和宽度应满足人体工程学要求，使人们在上下楼梯过程中感觉舒适。

同时，楼梯的扶手设计也要便于人们握持和倚靠。

3.满足建筑美学要求板式楼梯作为建筑的一部分，其造型和色彩应与整体建筑风格相协调。

在保证实用性的前提下，可以运用创意和设计元素，使楼梯成为建筑的亮点。

【四、板式楼梯施工与维护】1.施工注意事项（1）在施工前，应对楼梯所在空间的尺寸进行精确测量，确保楼梯设计方案的准确性。

（2）楼梯的支撑结构要稳固，保证楼梯在使用过程中的安全性。

板式楼梯计算程序兼计算书

数据输入
活荷载标准值qK (KN/m) 平台板厚h (mm) ★以单向板计算板计算跨度l0 (mm) 3.50 100 混凝土强度等级受力钢筋强度设计值fy (N/mm2) ★以双向板计算板计算跨度l0 1 (mm) 板计算跨度l0 2 (mm) C30 300
2000
2400 4382
单向板数据输出
双向板数据输出
பைடு நூலகம்一、常规数据
面层平台板板底抹灰恒荷载标准值gK (KN/m) 总荷载设计值p=1.2gK+1.4qK (KN/m) 恒荷载 0.65 2.50 0.34 3.49 9.09 平台板有效厚度h0=h-20 (mm) l0 1/l0 2 查得m1 查得m2 80 0.548 0.0895 0.0208
二、截面配筋
m1'=m1+ν m2 m2'=m2+ν m1 弯矩M=max(M1,M2) 截面抵抗矩系数α S=M/α 1fcbh02 γ S=(1+(1-2α S)1/2)/2 钢筋面积AS=M/γ Sfyh0 (mm2) 0.0937 0.0387 4.91 0.0536 0.9724 210.2 弯矩M1=m1'pl0 12 (KN· m) 2 弯矩M2=m2'pl0 1 (KN· m) 钢筋直径d (mm) 钢筋间距s (mm) 钢筋实际配筋面积AS (mm2) 是否满足 4.91 2.03 8 150 335.1 满足
二、截面配筋
弯矩M=pl02/8 (KN· m) 截面抵抗矩系数α S=M/α 1fcbh02 γ S=(1+(1-2α S)1/2)/2 钢筋面积AS=M/γ Sfyh0 (mm2) 4.54 0.0497 0.9745 194.3 钢筋直径d (mm) 钢筋间距s (mm) 钢筋实际配筋面积AS (mm2) 是否满足 8 200 251.3 满足

板式楼梯计算书

板式楼梯计算书
板式楼梯计算书是一种用于计算板式楼梯尺寸和材料需求的工具。

它可以帮助建筑师、工程师和装修师傅们准确地设计和建造楼梯。

本文将介绍板式楼梯计算书的功能和优势。

首先，板式楼梯计算书可以根据楼梯的高度和宽度计算出所需的板材尺寸。

它考虑了楼梯踏步和扶手的尺寸，确保楼梯的舒适度和安全性。

使用板式楼梯计算书，人们可以迅速获得所需板材的长度和数量，从而减少浪费和成本。

其次，板式楼梯计算书还可以帮助用户计算出所需的扶手、栏杆和横梁的尺寸。

这些部件的合理设计可以增加楼梯的稳定性和安全性。

通过输入相关数据，计算书可以自动计算出所需的材料长度和数量，减少了手动计算的工作量，提高了效率。

此外，板式楼梯计算书还可以根据用户输入的数据生成详细的施工图纸。

这些图纸清晰地显示了楼梯的结构和尺寸，为施工人员提供
了宝贵的参考，减少了误差和错误。

施工人员只需按照图纸上的指示进行操作，就能够准确地建造出理想的楼梯。

板式楼梯计算书的优势在于其简单易用且高效准确。

它提供了一种快速计算楼梯尺寸和材料需求的方法，避免了繁琐的手动计算过程。

同时，通过自动生成施工图纸，它也能够提供详细的指导，确保楼梯的质量和安全。

总之，板式楼梯计算书是一种非常实用的工具，对于设计和建造楼梯的人来说具有重要的价值。

它不仅能够准确计算楼梯的尺寸和材料需求，还能够生成施工图纸，提供指导和参考。

无论是建筑师、工程师还是装修师傅，都可以借助板式楼梯计算书提高工作效率，确保施工质量。

CT板式楼梯计算程序兼计算书

260.00活荷载标准值q K (KN/m) 2.50166.70活荷载准永久值系数ψq 0.504420受拉钢筋强度设计值f y (N/mm 2)360C25钢筋弹性模量E S (N/mm 2) 2.0E+052.1纵向受拉钢筋表面特征系数ν 1.0下平台长度L 2（mm)500上平台梁宽b 2 (mm)150净跨Ln（mm)4920下平台梁宽b 1（mm）200找平层厚度h1（mm)20梯段板厚h=ln/27 (mm)182.22实际板厚h(mm)2100.842混凝土轴心抗压设计值f c (N/mm 2)11.9面层 0.65*(b step +h step )/b step1.07系数α1 1.00找平层20(b step +h step )/b step *h 10.66混凝土轴心抗拉设计值f c (N/mm 2) 1.27踏步 25h step /2 2.08混凝土抗拉标准值f tk (N/mm 2) 1.78斜板 25h/cos α6.24混凝土弹性模量E C (N/mm 2) 2.80E+04板底抹灰 0.34/cos α0.40有效厚度h 0=h-15-d/2 (mm)189栏杆0.20计算跨度l 0=min(1.05l n,L 0+b/2) (mm)509510.65板的斜向计长度l(mm)6052.2916.28总荷载设计值q 1=1.35g K +q K (KN/m 16.8713.15总荷载组合值(g K +ψq*q K ) (KN/m)11.90面层（KN/m 2)0.65平台板（KN/m 2) 5.25找平层20*h 1(KN/m 2)0.40板底抹灰（KN/m 2)0.3411.71恒载标准值（KN/m 2) 6.8411.73q 2*L 2(KN)7.049.34总荷载组合值QZ 2=(g K +ψq q K ) (KN/m)8.09支座反力R A （KN）40.08支座反力R B （KN）42.80短期荷载作用下RA（KN)31.34短期荷载作用下RB（KN)33.36长期荷载作用下RA（KN)28.16长期荷载作用下RB（KN)30.17梯板部分计算长度L 1(mm)4495.00下平台板的计算长度L2（mm)600.00X=(m)2.54最大弯矩为M（KN.m）54.29Xs=(m)2.54最大弯矩为Ms（KN.m）42.32X 1=(m) 2.54最大弯矩为M1（KN.m）38.2654.29钢筋直径d (mm)120.1277钢筋间距s (mm)1250.9314钢筋实际配筋面积A S (mm 2)904.8856.7是否满足满足负钢筋面积＝AS/2428.3钢筋直径d (mm)12是否满足满足钢筋间距s (mm)200总荷载标准值QK 2=g K +q K (KN/m)最大设计弯矩发生在L1内，距离B支座为x二、截面配筋设计弯矩M (KN·m)钢筋面积A S =M/γS f y h 0 (mm 2)截面抵抗矩系数αS =M/α1f c bh 02γS =(1+(1-2αS )1/2)/2CT计算书2一、常规数据（1）、L 1部分的数据数据输入踏步宽b step (mm)踏步高h step (mm)构件受力特征系数αcr总荷载设计值q 2=1.35g K +q K (KN/m)总荷载设计值q 2=1.2g K +1.4q K (KN/m)梯段板净长l 1(mm)混凝土强度等级板倾角cos α=1/(1+(h step /b step )2)1/2总荷载设计值q 1=1.2g K +1.4q K (KN/m)总荷载标准值q 1=g K +q K (KN/m)恒荷载恒荷载标准值g K (KN/m)三、裂缝验算。

板式和梁式楼梯手算及实例

板式和梁式楼梯手算及实例1. 板式楼梯手算：板式楼梯是由一块平板作为阶梯的楼梯形式，可以根据需要调整阶梯的宽度和高度。

步骤如下：- 确定楼梯的总高度（H）和阶梯的总数目（n）。

- 计算每个阶梯的高度（h）：h = H / n。

- 确定每个阶梯的宽度（w）：w = 总宽度 / n。

- 如果需要，可以调整每个阶梯的前沿（前沿高度不应该超过阶梯高度的3/4）。

例如，假设楼梯的总高度为300 cm，总宽度为100 cm，要求有10个阶梯。

- 每个阶梯的高度：h = 300 cm / 10 = 30 cm。

- 每个阶梯的宽度：w = 100 cm / 10 = 10 cm。

所以该板式楼梯手算结果为：每个阶梯的高度为30 cm，宽度为10 cm。

2. 梁式楼梯手算：梁式楼梯是由一根梁作为支撑的楼梯形式，可以根据需要调整梁的高度、宽度和长度。

步骤如下：- 确定楼梯的总高度（H）和总长度（L）。

- 计算每个阶梯的高度（h）：h = H / n。

- 计算每个阶梯的梁长度（l）：l = L / n。

- 确定梁的尺寸，包括宽度（w）和厚度（t）。

- 如果需要，可以调整每个阶梯的前沿（前沿高度不应该超过阶梯高度的3/4）。

例如，假设楼梯的总高度为300 cm，总长度为500 cm，要求有10个阶梯。

- 每个阶梯的高度：h = 300 cm / 10 = 30 cm。

- 每个阶梯的梁长度：l = 500 cm / 10 = 50 cm。

假设梁的宽度为15 cm，厚度为10 cm。

所以该梁式楼梯手算结果为：每个阶梯的高度为30 cm，梁长度为50 cm，梁宽度为15 cm，梁厚度为10 cm。

楼梯计算书

1板式楼梯： TB-11.1基本资料1.1.1工程名称：工程一1.1.2楼梯类型：板式 C 型（╱￣），支座条件：低端固定高端铰支1.1.3踏步段水平净长 L sn＝ 4420mm，高端平板净长 L hn＝ 1280mm，梯板净跨度 L n＝ L sn + L hn＝ 4420+1280 ＝ 5700mm，梯板净宽度 B ＝1200mm1.1.4低端支座宽度 d l＝ 200mm，高端支座宽度 d h＝ 200mm计算跨度 L0＝ Min{L n + (d l + d h) / 2, 1.05L n} ＝ Min{5900, 5985} ＝5900mm1.1.5梯板厚度 h1＝ 150mm1.1.6踏步段总高度 H s＝ 3000mm，楼梯踏步级数 n ＝ 181.1.7线性恒荷标准值 P k＝ 1kN/m；均布活荷标准值 q k＝ 3.5kN/m2，ψc＝0.7，ψq＝ 0.41.1.8面层厚度 c1＝ 30mm，面层容重γc2＝ 25kN/m3；顶棚厚度 c2＝ 20mm，顶棚容重γc2＝ 25kN/m3；楼梯自重容重γb＝ 25kN/m31.1.9混凝土强度等级为 C30， f c＝ 14.331N/mm2， f t＝ 1.433N/mm2， f tk＝2.006N/mm2，E c＝ 29791N/mm21.1.10钢筋抗拉强度设计值 f y＝ 270N/mm2， E s＝ 210000N/mm2；当纵筋直径不小于 12mm 时，取 f y＝ 360N/mm2、E s＝ 200000N/mm2；纵筋的混凝土保护层厚度 c ＝ 20mm1.2楼梯几何参数1.2.1踏步高度 h s＝ H s / n ＝ 3000/18 ＝ 166.7mm踏步宽度 b s＝ L sn / (n - 1) ＝ 4420/(18-1) ＝ 260mm踏步段斜板的倾角α ＝ ArcTan(h s / b s) ＝ ArcTan(166.7/260) ＝ 32.7°踏步段斜板的长度 L x＝ L sn / Cosα ＝ 4420/Cos32.7°＝ 5250mm1.2.2踏步段梯板厚的垂直高度 h1' ＝ h1 / Cosα ＝ 150/Cos32.7°＝178.2mm踏步段梯板平均厚度 T ＝ (h s+ 2h1') / 2 ＝ (166.7+2*178.2)/2 ＝ 261.5mm 1.2.3梯板有效高度 h10＝ h1 - a s＝ 150-25 ＝ 125mm1.3均布永久荷载标准值1.3.1梯板上的线载换算为均布恒荷 g k1＝ P k / B ＝ 1/1.2 ＝ 0.83kN/m21.3.2踏步段梯板自重 g k2' ＝γb·T ＝ 25*0.2615 ＝ 6.54kN/m2g k2＝ g k2'·L sn / L n＝ 6.54*4.42/5.7 ＝ 5.07kN/m21.3.3高端平板自重 g k3' ＝γb·h1＝ 25*0.15 ＝ 3.75kN/m2g k3＝ g k3'·L hn / L n＝ 3.75*1.28/5.7 ＝ 0.84kN/m21.3.4踏步段梯板面层自重g k4' ＝γc1·c1·(n - 1)(h s + b s) / L sn＝ 25*0.03*(18-1)*(0.1667+0.26)/4.42＝ 1.23kN/m2g k4＝ g k4'·L sn / L n＝ 1.23*4.42/5.7 ＝ 0.95kN/m21.3.5高端平板面层自重 g k5' ＝γc1·c1＝ 25*0.03 ＝ 0.75kN/m2g k5＝ g k5'·L hn / L n＝ 0.75*1.28/5.7 ＝ 0.17kN/m21.3.6梯板顶棚自重 g k6' ＝γc2·c2＝ 25*0.02 ＝ 0.50kN/m2g k6＝ g k6'·(L n + L x - L sn) / L n＝ 0.5*(5.7+5.25-4.42)/5.7 ＝ 0.57kN/m21.3.7均布荷载标准值汇总 g k＝ g k1 + g k2 + g k3 + g k4 + g k5 + g k6＝ 8.44kN/m21.4均布荷载的基本组合值由可变荷载控制的 Q(L) ＝γG·g k+ γQ·q k＝ 1.2*8.44+1.4*3.5 ＝15.03kN/m2由永久荷载控制的 Q(D) ＝γG1·g k+ γQ·ψc· q k＝ 1.35*8.44+1.4*0.7*3.5＝ 14.82kN/m2最不利的荷载基本组合值 Q ＝ Max{Q(L), Q(D)} ＝ Max{15.03, 14.82} ＝15.03kN/m21.5梯板的支座反力低端支座永久荷载作用下均布反力标准值 R k(D) ＝ 30.07kN/m低端支座可变荷载作用下均布反力标准值 R k(L) ＝ 12.47kN/m低端支座最不利的均布反力基本组合值 R ＝ 53.54kN/m高端支座永久荷载作用下均布反力标准值 R k(D) ＝ 18.04kN/m高端支座可变荷载作用下均布反力标准值 R k(L) ＝ 7.48kN/m高端支座最不利的均布反力基本组合值 R ＝ 32.12kN/m1.6梯板斜截面受剪承载力计算V ≤ 0.7·βh·f t·b·h0V ＝ 5/8·Q·L n·Cosα＝ 0.625*15.03*5.7*Cos32.7°＝ 45.1kNR ＝ 0.7·βh·f t·b·h0＝ 0.7*1*1433*1*0.125 ＝ 125.4kN ≥ V ＝ 45.1kN，满足要求。

板式楼梯计算书

板式楼梯计算书摘要：一、板式楼梯概述1.定义与特点2.应用场景二、板式楼梯的计算方法1.计算楼梯踏步数量2.计算楼梯水平长度3.计算楼梯高度4.计算楼梯斜率三、板式楼梯设计要点1.符合人体工程学2.安全性能3.材料选择四、板式楼梯施工及验收1.施工流程2.质量验收正文：一、板式楼梯概述板式楼梯是一种常见的楼梯类型，主要由混凝土、钢筋、木板等材料构成。

它具有结构简单、施工方便、外形美观等特点，广泛应用于住宅、商业建筑等场所。

二、板式楼梯的计算方法1.计算楼梯踏步数量：根据楼层高度和每层踏步高度确定，公式为：踏步数量= 楼层高度/ 每层踏步高度。

同时，需要考虑室内净高度，一般不小于2.2 米。

2.计算楼梯水平长度：根据楼层数和每层踏步数确定，公式为：水平长度= 楼层数× 每层踏步数。

3.计算楼梯高度：根据楼层高度和每层踏步高度确定，公式为：楼梯总高度= 楼层高度+ 每层踏步高度× (楼层数- 1)。

4.计算楼梯斜率：楼梯的斜率是指楼梯的上升或下降程度，一般控制在30°-45°之间。

根据楼梯总高度和水平长度计算，公式为：斜率= (楼梯总高度/ 水平长度) × 100%。

三、板式楼梯设计要点1.符合人体工程学：楼梯的踏步高度、宽度以及扶手设计要满足人体舒适度，便于行走和疏散。

2.安全性能：楼梯的设计要充分考虑安全性能，如楼梯扶手的高度、踏步的防滑措施等。

3.材料选择：楼梯材料的选择要考虑耐磨、防滑、防腐、防火等性能，常用的材料有混凝土、钢筋、木板、大理石等。

四、板式楼梯施工及验收1.施工流程：测量放线、开挖基础、浇筑基础混凝土、绑扎钢筋、安装模板、浇筑楼梯混凝土、养护、安装扶手等。

2.质量验收：验收时需检查楼梯结构是否稳定，踏步是否平整、防滑，扶手是否牢固可靠等。

以上就是关于板式楼梯的计算书，希望对您有所帮助。

板式楼梯计算书(五种类型)

23板式楼梯计算书(五种类型)Ln/4LnLU(n-n匸 X UII 工 n/4类型一一、构件编号：LT-1 二、示意图： >—1基本资料： 1. 依据规：梁顶标高《建筑结构荷载规》(GB 50009- 2001) 《混凝土结构设计规》(GB 50010 - 2002)2. 几何参数：楼梯净跨：L 1 = 2000 mm 梯板厚：t = 100mm上平台楼梯梁宽度：b 1 = 200 mm 下平台楼梯梁宽度：b 2 = 200 mm3. 荷载标准值：2可变荷载：q = 2.50kN/m 栏杆荷载：q f =0.20kN/m 永久荷载分项系数：准永久值系数： 4. 材料信息：混凝土强度等级 f t = 1.10 N/mmY G = 1.20 心q = 0・50:C202f tk = 1.54 N/mm钢筋强度等级：HPB235 E = 2.10 x 105 N/mm 2 保护层厚度：c = 20.0 mm楼梯高度：H = 1500 mm踏步数：n = 10( 阶)面层荷载：q m = 1.70kN/m 2可变荷载分项系数：Y Q = 1.40 2f c = 9.60 N/mm 3 R C =25.0 kN/m42E c = 2.55 x 10 N/mmf y = 210 N/mmR S =20 kN/m受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：a = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度： b = 0.2222 m计算跨度：L0 = L 1＋(b1＋b2)/2 = 2.00 ＋(0.20 ＋0.20)/2 = 2.20 m梯段板与水平方向夹角余弦值：cos a = 0.8292. 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：g km = (B ＋B*h/b)*q m = (1 ＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cos a＋h/2) = 25*1*(0.10/0.829 ＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cos a = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt ＋g ks＋q f = 2.85 ＋4.89 ＋0.48＋0.20 = 8.42 kN/m恒荷控制：R(G) = 1.35*P k+丫Q*0.7*B*q = 1.35*8.42 + 1.40*0.7*1*2.50 = 13.82 kN/m活荷控制：R(L) = Y G*P k+Y Q*B*q = 1.20*8.42 + 1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 15.20 kN右端支座反力: R r = 15.20 kN最大弯矩截面距左支座的距离: L max = 1.10 m 最大弯矩截面距左边弯折处的距离: x= 1.10 m2M max = R l * L max－P n*x /2= 15.20*1.10 －13.82*1.10 2/2=8.36 kN • m相对受压区咼度：z=0.169123 配筋率：P = 0.007731纵筋（1 号）计算面积：2 A s = 579.85 mm 2支座负筋(2、3号)计算面积：A s'=a *A s = 0.25*579.85 = 144.96 mm五、计算结果：（为每米宽板带的配1.1 号钢筋计算结果（跨中）2计算面积A s：579.85 mm2采用方案：d101002实配面积：785 mm22.2/3 号钢筋计算结果（支座）2计算面积A s' ：144.96 mm2采用方案：d61402实配面积：202 mm23.4 号钢筋计算结果采用方案：d62002实配面积：141 mm2六、跨中挠度计算:Mk ------- 按荷载效应的标准组合计算的弯矩值Mq 按荷载效应的准永久组合计算的弯矩值1. 计算标准组合弯距值 Mk: Mk = M gk +M qk2= (q gk + q qk )*L 02/8 = (8.42 + 2.500)*2.20= 6.607 kN*m 2/8 2. 计算永久组合弯距值 Mq: Mq = M gk +M qk2=(q gk + p q *q qk )*L o /8= (8.42 + 0.50*2.500)*2.20= 5.851 kN*m 2/8 3. 计算受弯构件的短期刚度 B s 1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力 d sk = Mk/(0.87*h 0*As)( 混凝土规式 8.1.3 — 3) 6 =6.607 X 10 /(0.87*75*785)= 128.932 N/mm 2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率 2 矩形截面积 : A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2 P te = AS/A te (混凝土规式 8.1.2 — 4) = 785/50000= 1.571% 3)计算裂缝间纵向受拉钢筋应变不均匀系数“ p = 1.1-0.65*f tk /(P te *d sk ) ( 混凝土规式 8.1.2 —2) = 1.1-0.65*1.54/(1.571%*128.932) = 0.606 4) 计算钢筋弹性模量与混凝土模量的比值a E = E S /E C54= 2.10 X 105/(2.55 X 104)= 8.2355) 计算受压翼缘面积与腹板有效面积的比值矩形截面，丫 f = 0 6) 计算纵向受拉钢筋配筋率pP = As/(b*h 0)= 785/(1000*75) = 1.047%7) 计算受弯构件的短期刚度 B S2B S = E s *As*h 0/[1.15* p +0.2+6* a E* p /(1+ 3.5* 丫 f )](混凝土规式 = 2.10 X 105*785*75 2/[1.15*0.606+0.2+6*8.235*1.047%/(1+3.5*0.0)] 22 = 6.561 X 102 kN*m 28.2.3--1) 4. 计算受弯构件的长期刚度 B 1) 确定考虑荷载长期效应组合对挠度影响增大影响系数B 当p '=0时，B =2.0 (混凝土规第8.2.5 条) 2) 计算受弯构件的长期刚度 BB = Mk/(Mq*( B -1)+Mk)*B s ( 混凝土规式 8.2.2)=6.607/(5.851*(2.0-1)+6.607)*6.561 X 102Mq 按荷载效应的准永久组合计算的弯矩值22= 3.480 X 102 kN*m25. 计算受弯构件挠度4f max = 5*(q gk+q qk)*L 0 /(384*B)42= 5*(8.42+2.500)*2.20 4/(384*3.480 X 102)= 9.574 mm6. 验算挠度挠度限值f0=L0/200=2.20/200=11.000 mm f max=9.574mm< f o=11.000mm 满足规要求！七、裂缝宽度验算:1. 计算标准组合弯距值Mk:Mk = M gk + M qk2= (q gk + q qk)*L o2/82= (8.42 + 2.5oo)*2.2o 2/8= 6.6o7 kN*m2. 光面钢筋, 所以取值V i =o.73. C = 2o4. 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力d sk = Mk/(0.87*h o*As)( 混凝土规式8.1.3 —3)6= 6.607 X 106/(0.87*75.00*785)= 128.932 N/mm5. 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率2矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2p te = As/A te ( 混凝土规式8.1.2 —4)= 785/50000= 1.571%6. 计算裂缝间纵向受拉钢筋应变不均匀系数“e = 1.1-0.65*f tk/( p te* d sk)( 混凝土规式8.1.2 —2)= 1.1-0.65*1.54/(1.571%*128.932)= 0.6067. 计算单位面积钢筋根数nn = 1000/s= 1000/100= 108. 计算受拉区纵向钢筋的等效直径d eqd eq=(刀n i*d i2)/(刀n*V i*d i)2= 10*10 2/(10*0.7*10)= 149. 计算最大裂缝宽度3 max = a cr* * d sk/E S*(1.9*C+0.08*d eq/ p te)(混凝土规式8.1.2 —1)5= 2.1*0.606*128.932/2.1 X 105*(1.9*20+0.08*14/1.571%)= 0.0854 mmw 0.30 mm,满足规要求23U X II类型二一、构件编号：LT-1 二、示意图： IN三、基本资料： 1. 依据规：《建筑结构荷载规》(GB 50009- 2001) 《混凝土结构设计规》 (GB 50010 - 2002)2. 几何参数：楼梯净跨：L 1 = 2000 mm 梯板厚：t = 100mm上平台楼梯梁宽度：b 1 = 200 mm 上平台楼梯梁宽度：b 1 = 200 mm 3. 荷载标准值：2可变荷载：q = 2.50kN/m 栏杆荷载：q f =0.20kN/m 永久荷载分项系数：准永久值系数：4. 材料信息：混凝土强度等级 f t = 1.10 N/mm -1 = (n — 1 )xb楼梯高度：H = 1500 mm 踏步数：n = 10( 阶) 面层荷载：q m = 1.70kN/m 2Y G = 1.20 心 q = 0.50:C202f tk = 1.54 N/mm钢筋强度等级：HPB235 E = 2.10 x 105 N/mm 2 保护层厚度：c = 20.0 mm可变荷载分项系数：Y Q = 1.402f c = 9.60 N/mm 3 R C =25.0 kN/m42E c = 2.55 x 10 N/mmf y = 210 N/mmR S =20 kN/mMq 按荷载效应的准永久组合计算的弯矩值受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：a = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度： b = 0.2222 m计算跨度：L0 = L 1＋b1/2－b = 2.00 ＋0.20/2 －0.22 = 1.88 m 梯段板与水平方向夹角余弦值：cos a = 0.8292. 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：g km = (B ＋B*h/b)*q m = (1 ＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cos a＋h/2) = 25*1*(0.10/0.829 ＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cos a = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt ＋g ks＋q f = 2.85 ＋4.89 ＋0.48＋0.20 = 8.42 kN/m恒荷控制：R(G) = 1.35*P k+丫Q*0.7*B*q = 1.35*8.42 + 1.40*0.7*1*2.50 = 13.82 kN/m活荷控制：R(L) = Y G*P k+Y Q*B*q = 1.20*8.42 + 1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 12.97 kN右端支座反力: R r = 12.97 kN最大弯矩截面距左支座的距离: L max = 0.94 m 最大弯矩截面距左边弯折处的距离: x= 0.94 m2M max = R l * L max－P n*x /2= 12.97*0.94 －13.82*0.94 2/2=6.09 kN • m相对受压区咼度：z=0.119990 配筋率：P = 0.005485纵筋（1 号）计算面积：2 A s = 411.39 mm 2支座负筋(2、3号)计算面积：A s'=a*A s = 0.25*411.39 = 102.85 mm五、计算结果：（为每米宽板带的配1.1 号钢筋计算结果（跨中）2计算面积A s：411.39 mm2采用方案：d101002实配面积：785 mm22.2/3 号钢筋计算结果（支座）2计算面积A s' ：102.85 mm2采用方案：d61402实配面积：202 mm23.4 号钢筋计算结果采用方案：d62002实配面积：141 mm2六、跨中挠度计算:Mk ------- 按荷载效应的标准组合计算的弯矩值Mq 按荷载效应的准永久组合计算的弯矩值1. 计算标准组合弯距值 Mk: Mk = M gk +M qk2= (q gk + q qk )*L 02/8 = (8.42 + 2.500)*1.88= 4.814 kN*m 2/8 2. 计算永久组合弯距值 Mq: Mq = M gk +M qk2=(q gk + p q *q qk )*L o /8= (8.42 + 0.50*2.500)*1.88= 4.263 kN*m 2/8 3. 计算受弯构件的短期刚度 B s 1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力 d sk = Mk/(0.87*h 0*As)( 混凝土规式 8.1.3 — 3) 6 =4.814 X 10 /(0.87*75*785)= 93.930 N/mm 2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率 2 矩形截面积 : A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2 P te = AS/A te (混凝土规式 8.1.2 — 4) = 785/50000= 1.571% 3)计算裂缝间纵向受拉钢筋应变不均匀系数“ p = 1.1-0.65*f tk /( P te *d sk ) ( 混凝土规式 8.1.2 —2) = 1.1-0.65*1.54/(1.571%*93.930) = 0.422 4) 计算钢筋弹性模量与混凝土模量的比值a E = E S /E C54= 2.10 X 105/(2.55 X 104)= 8.2355) 计算受压翼缘面积与腹板有效面积的比值矩形截面，丫 f = 0 6) 计算纵向受拉钢筋配筋率pP = As/(b*h 0)= 785/(1000*75) = 1.047%7) 计算受弯构件的短期刚度B S2B S = E s *As*h 0/[1.15* p +0.2+6* a E* p /(1+ 3.5* 丫 f )](混凝土规式 = 2.10 X 105*785*75 2/[1.15*0.422+0.2+6*8.235*1.047%/(1+3.5*0.0)] 22 = 7.717 X 102 kN*m 28.2.3--1)4. 计算受弯构件的长期刚度 B 1) 确定考虑荷载长期效应组合对挠度影响增大影响系数B 当p '=0时，B =2.0 (混凝土规第8.2.5 条) 2) 计算受弯构件的长期刚度 BB = Mk/(Mq*( B -1)+Mk)*B s ( 混凝土规式 8.2.2)=4.814/件263*(2.0-1)+4.814)*7.717 X 10222= 4.093 X 102 kN*m25. 计算受弯构件挠度4f max = 5*(q gk+q qk)*L 0 /(384*B)42= 5*(8.42+2.500)*1.88 4/(384*4.093 X 102)= 4.320 mm6. 验算挠度挠度限值f0=L0/200=1.88/200=9.389 mmf max=4.320mm< f o=9.389mm,满足规要求！七、裂缝宽度验算:1. 计算标准组合弯距值Mk:Mk = M gk + M qk2= (q gk + q qk)*L o2/82= (8.42 + 2.5oo)*1.88 2/8= 4.814 kN*m2. 光面钢筋, 所以取值V i =o.73. C = 2o4. 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力d sk = Mk/(0.87*h o*As)( 混凝土规式8.1.3 —3)6= 4.814 X 106/(0.87*75.00*785)= 93.930 N/mm5. 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率2矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2p te = As/A te ( 混凝土规式8.1.2 —4)= 785/50000= 1.571%6. 计算裂缝间纵向受拉钢筋应变不均匀系数“e = 1.1-0.65*f tk/( p te* d sk)( 混凝土规式8.1.2 —2)= 1.1-0.65*1.54/(1.571%*93.930)= 0.4227. 计算单位面积钢筋根数nn = 1000/s= 1000/100= 108. 计算受拉区纵向钢筋的等效直径d eqd eq=(刀n i*d i2)/(刀n*V i*d i)2= 10*10 2/(10*0.7*10)= 149. 计算最大裂缝宽度3 max = a cr* * d sk/E S*(1.9*C+0.08*d eq/ p te)(混凝土规式8.1.2 —1)= 2.1*0.422*93.930/2.1 X 105*(1.9*20+0.08*14/1.571%)= 0.0433 mmw 0.30 mm,满足规要求2类型三、构件编号：LT-1bl L1 二5 —1)处.L2 尼riTr <三、基本资料：1. 依据规：《建筑结构荷载规》(GB 50009— 2001) 《混凝土结构设计规》 (GB 50010 — 2002) 2. 几何参数：楼梯净跨：L i = 2000 mm 梯板厚：t = 100 mm上平台楼梯梁宽度：b 1 = 200 mm 下平台楼梯梁宽度：b 2 = 200 mm 下平台宽：L 2 = 300 mm准永久值系数：2 q = 0.50 4. 材料信息:、示意图:混凝土强度等级：C20 f c = 9.60 N/mm f t = 1.10 N/mm f tk = 1.54 N/mmR C =25.0 kN/m 42E c = 2.55 x 10 N/mm钢筋强度等级：HPB235 52E s = 2.10 x 10 N/mmf y = 210 N/mm楼梯高度：H = 1500 mm 踏步数：n = 10( 阶)3. 荷载标准值: 可变荷载: 2q = 2.50kN/m q f = 0.20kN/m 面层荷载: 2q m = 1.70kN/m永久荷载分项系数：丫 G = 1.20 可变荷载分项系数：丫 Q = 1.40保护层厚度： c = 20.0 mm R s=20 kN/m受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：a = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度： b = 0.2222 m计算跨度：L0 = L 1＋L2＋(b1＋b2)/2 = 2.00 ＋0.30＋(0.20 ＋0.20)/2 = 2.50 m梯段板与水平方向夹角余弦值：cos a = 0.8292. 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：g km = (B ＋B*h/b)*q m = (1 ＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cos a＋h/2) = 25*1*(0.10/0.829 ＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cos a = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt ＋g ks＋q f = 2.85 ＋4.89 ＋0.48＋0.20 = 8.42 kN/m恒荷控制：R(G) = 1.35*P k+丫Q*0.7*B*q = 1.35*8.42 + 1.40*0.7*1*2.50 = 13.82 kN/m活荷控制：P n(L) = Y G*P k+Y Q*B*q = 1.20*8.42 + 1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m(2) 平台板：面层：g km' = B*q m = 1*1.70 = 1.70 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km' ＋g kt ' ＋g ks' ＋q f = 1.70 ＋2.50 ＋0.40 ＋0.20 = 4.80 kN/m恒荷控制：P l(G) = 1.35*P k' ＋y Q*0.7*B*q = 1.35*4.80 ＋1.40*0.7*1*2.50 = 8.93 kN/m＋1.40*1*2.50 = 9.26 kN/m 活荷控制：P l(L) = y G*P k＋y Q*B*q = 1.20*4.80荷载设计值：P l = max{ P l(G) , P l(L) } = 9.26 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 17.13 kN右端支座反力: R r = 15.60 kN最大弯矩截面距左支座的距离: L max = 1.24 m 最大弯矩截面距左边弯折处的距离: x =1.24 m2M max = R l * L max－P n*x /22= 17.13*1.24 －13.82*1.24 2/2=10.61 kN • m相对受压区高度：Z = 0.220978 配筋率：p = 0.010102纵筋(1 号)计算面积：A s = 757.64 mm 2支座负筋(2、3号)计算面积：A s'=a*A s = 0.25*757.64 = 189.41 mm五、计算结果：( 为每米宽板带的配筋)1.1 号钢筋计算结果(跨中) 计算面积A s：757.64 mm2采用方案：d10100实配面积：785 mm2 2.2/3 号钢筋计算结果( 支座)2 计算面积A s' ：189.41 mm2 采用方案：d6140 实配面积：202 mm23.4 号钢筋计算结果采用方案：d62002实配面积：141 mm24.5 号钢筋计算结果采用方案：d10100 实配面积：785 mm2六、跨中挠度计算:Mk ------ 按荷载效应的标准组合计算的弯矩值Mq ------ 按荷载效应的准永久组合计算的弯矩值1. 计算标准组合弯距值Mk: Mk = M gk+M qk2= (q gk + q qk)*L 02/82= (8.42 + 2.500)*2.50 2/8= 8.532 kN*m2. 计算永久组合弯距值Mq: Mq = M gk+M qk2=(q gk + W q*q qk)*L 0 /82= (8.42 + 0.50*2.500)*2.50 2/8= 7.556 kN*m3. 计算受弯构件的短期刚度B s1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力d sk = Mk/(0.87*h o*As)( 混凝土规式8.1.3 —3)6=8.532 X 10 /(0.87*75*785)= 166.493 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2P te = AS/A te (混凝土规式8.1.2 —4)= 785/50000 = 1.571%3) 计算裂缝间纵向受拉钢筋应变不均匀系数“W = 1.1-0.65*f tk/(P te*d sk) ( 混凝土规式8.1.2 —2)= 1.1-0.65*1.54/(1.571%*166.493)= 0.7174) 计算钢筋弹性模量与混凝土模量的比值a E = E S/E C54= 2.10 X105/(2.55 X104)= 8.2355) 计算受压翼缘面积与腹板有效面积的比值矩形截面，丫 f = 06) 计算纵向受拉钢筋配筋率pp = As/(b*h o)= 785/(1000*75)= 1.047%7) 计算受弯构件的短期刚度 B SB S = E s*As*h o2/[1.15* 0 +0.2+6* a E* p /(1+ 3.5* 丫f)](混凝土规式8.2.3--1)=2.10 X 105*785*75 2/[1.15*0.717+0.2+6*8.235*1.047%/(1+3.5*0.0)]22= 6.015 X 10 kN*m4. 计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数B当p '=0时，B =2.0 (混凝土规第8.2.5 条)2) 计算受弯构件的长期刚度BB = Mk/(Mq*( B -1)+Mk)*B s ( 混凝土规式8.2.2)2= 8.532/(7.556*(2.0-1)+8.532)*6.015 X10222= 3.190 X 102 kN*m25. 计算受弯构件挠度4f max = 5*(q gk+q qk)*L 0 /(384*B)42= 5*(8.42+2.500)*2.50 4/(384*3.190 X 102)= 17.412 mm6. 验算挠度挠度限值f0=L0/200=2.50/200=12.500 mm f max=17.412mm> f o=12.500mm 不满足规要求！七、裂缝宽度验算:1. 计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L 02/82= (8.42 + 2.500)*2.50 2/8= 8.532 kN*m2. 光面钢筋, 所以取值V i =0.73. C = 204. 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力d sk = Mk/(0.87*h 0*As)( 混凝土规式8.1.3 —3)= 8.532 X 106/(0.87*75.00*785)= 166.493 N/mm5. 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率2矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2p te = As/A te ( 混凝土规式8.1.2 —4)= 785/50000= 1.571%6. 计算裂缝间纵向受拉钢筋应变不均匀系数00 = 1.1-0.65*f tk/( p te*d sk) ( 混凝土规式8.1.2 —2)= 1.1-0.65*1.54/(1.571%*166.493)= 0.7177. 计算单位面积钢筋根数nn = 1000/s=1000/100=108. 计算受拉区纵向钢筋的等效直径d eqd eq=(刀n i*d i2)/(刀n*V i*d i)=10*10 7(10*0.7*10)=149. 计算最大裂缝宽度3 max = a cr* ® * (T sk/E S*(1.9*C+0.08*d eq/ p te)(混凝土规式8.1.2 —1)5=2.1*0.717*166.493/2.1 X 10 *(1.9*20+0.08*14/1.571%)=0.1305 mmw 0.30 mm,满足规要求类型四、构件编号：LT-1、示意图：” L3 . Ll = (n-1hb b2>—-------- / -------------- --------------- —/三、基本资料：1. 依据规：《建筑结构荷载规》(GB 50009—2001)《混凝土结构设计规》 (GB 50010 —2002)2. 几何参数：楼梯净跨：L 1 = 2000 mm 楼梯高度：H = 1500 mm梯板厚：t = 100 mm 踏步数：n = 10( 阶)上平台楼梯梁宽度：b 1 = 200 mm下平台楼梯梁宽度：b 2 = 200 mm上平台宽：L 3 = 300 mm3. 荷载标准值：可变荷载： q = 2.50kN/m 栏杆荷载： q f = 0.20kN/m 永久荷载分项系数：丫G= 1.20准永久值系数：2 q = 0.50 4. 材料信息：受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：支座负筋系数：a =0.25四、计算过程：1. 楼梯几何参数：踏步高度： h = 0.1500 m 踏步宽度： b = 0.2222 m计算跨度： L 0 = L 1＋L 3＋(b 1＋b 2)/2 = 2.00 ＋0.30＋(0.20 ＋0.20)/2 = 2.50 m 梯段板与水平方向夹角余弦值： cos a = 0.829 2. 荷载计算 ( 取 B = 1m 宽板带)： (1) 梯段板：面层： g km = (B ＋ B*h/b)*q m = (1 ＋1*0.15/0.22)*1.70 = 2.85 kN/m 自重： g kt = R c *B*(t/cos a ＋h/2) = 25*1*(0.10/0.829 ＋0.15/2) = 4.89 kN/m抹灰： g ks = R S *B*c/cos a = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值： P k = g km ＋g kt ＋g ks ＋q f = 2.85 ＋4.89 ＋0.48＋0.20 = 8.42 kN/m 恒荷控制：R(G) = 1.35*P k +丫 Q *0.7*B*q = 1.35*8.42+ 1.40*0.7*1*2.50 = 13.82 kN/m活荷控制： P n (L) = Y G *P k +Y Q *B*q = 1.20*8.42 ＋1.40*1*2.50 = 13.61 kN/m荷载设计值： P n = max{ P n (G) , P n (L) } = 13.82 kN/m(2) 平台板：面层： g km ' = B*q m = 1*1.70 = 1.70 kN/m自重： g kt ' =R c *B*t = 25*1*0.10 = 2.50 kN/m抹灰： g ks ' = R S *B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k ' = g km ' ＋g kt ' ＋g ks ' ＋q f = 1.70 ＋2.50 ＋0.40 ＋ 0.20 = 4.80kN/m 恒荷控制：P l (G) = 1.35*P k ' ＋ y Q *0.7*B*q = 1.35*4.80 ＋1.40*0.7*1*2.50 = 8.93 kN/m 活荷控制： P l (L) = y G *P k ＋y Q *B*q = 1.20*4.80 ＋1.40*1*2.50 = 9.26 kN/m荷载设计值： P l = max{ P l (G) , P l (L) } = 9.26 kN/m 3. 正截面受弯承载力计算：左端支座反力： R l = 15.60 kN右端支座反力： R r = 17.13 kN 最大弯矩截面距左支座的距离： L max = 1.26 m 最大弯矩截面距左边弯折处的距离： x = 0.86 m M max = R l *L max －[P l *L 3*(x ＋L 3/2)＋P n *x 2/2]2= 15.60*1.26 －[9.26*0.40*(0.86 ＋ 0.40/2) ＋13.82*0.86 2/2]面层荷载： q m = 1.70kN/m 可变荷载分项系数：丫 Q = 1.40混凝土强度等级： C20 f c = 9.60 N/mm f t = 1.10 N/mm 2f tk = 1.54 N/mmR c =25.0 kN/m42E c = 2.55 x 10 N/mm钢筋强度等级：HPB23552E = 2.10 x 10 N/mm f y = 210 N/mm保护层厚度： c = 20.0 mm R s =20 kN/ma s = 25.00 mm=10.61 kN • m相对受压区咼度：z =0.220978 配筋率：P = 0.010102纵筋（1 号）计算面积： 2A s = 757.64 mm 2支座负筋(2、3 号)计算面积：A s '= a *A s = 0.25*757.64 = 189.41 mm 五、计算结果：（为每米宽板带的配筋）1.1 号钢筋计算结果（跨中）2计算面积 A s ： 757.64 mm 2 采用方案： d10100 实配面积： 785 mm 2 2.2/3 号钢筋计算结果（支座）2计算面积 A s ' ： 189.41 mm 2 采用方案： d61402实配面积： 202 mm 2 3.4 号钢筋计算结果采用方案： d62002实配面积： 141 mm 24.5 号钢筋计算结果采用方案： d10100 实配面积： 785 mm 2 六、跨中挠度计算 :Mk ------- 按荷载效应的标准组合计算的弯矩值Mq ------- 按荷载效应的准永久组合计算的弯矩值1. 计算标准组合弯距值 Mk:Mk = M gk +M qk2 = (q gk + q qk )*L 02/82= (8.42 + 2.500)*2.50 2/8 = 8.532 kN*m2. 计算永久组合弯距值 Mq:Mq = M gk +M qk2=(q gk + W q *q qk )*L 0 /82= (8.42 + 0.50*2.500)*2.50 2/8 = 7.556 kN*m3. 计算受弯构件的短期刚度 B s1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力d sk = Mk/(0.87*h 0*As)( 混凝土规式 8.1.3 — 3) =8.532 X 106/(0.87*75*785) = 166.493 N/mm2）计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积 : A te =0.5*b*h = 0.5*1000*100= 50000 mmP te = As/A te （混凝土规式 8.1.2 — 4） = 785/50000 = 1.571%3) 计算裂缝间纵向受拉钢筋应变不均匀系数“e = 1.1-0.65*f tk /( p te * d sk )(混凝土规式 8.1.2 — 2) = 1.1-0.65*1.54/(1.571%*166.493) = 0.717 4) 计算钢筋弹性模量与混凝土模量的比值a E = E S /E C54=2.10 X 10/(2.55 X 10) = 8.2355) 计算受压翼缘面积与腹板有效面积的比值矩形截面，丫 f = 06) 计算纵向受拉钢筋配筋率pp = As/(b*h 0)= 785/(1000*75) = 1.047%7) 计算受弯构件的短期刚度B SB S = E s*As*h o2/[1.15* 2 +0.2+6* a E* p /(1+ 3.5* Y f)](混凝土规式8.2.3--1) = 2.10 X105*785*75 2/[1.15*0.717+0.2+6*8.235*1.047%/(1+3.5*0.0)]22= 6.015 X 10 kN*m4. 计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数B当p '=0时，B =2.0 (混凝土规第8.2.5 条)2) 计算受弯构件的长期刚度BB = Mk/(Mq*( B -1)+Mk)*B s ( 混凝土规式8.2.2)2= 8.532/(7.556*(2.0-1)+8.532)*6.015 X 10222= 3.190 X 102 kN*m25. 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2p te = As/A te (混凝土规式8.1.2 —4)= 785/50000= 1.571%6. 计算裂缝间纵向受拉钢筋应变不均匀系数“e = 1.1-0.65*f tk/( p te* "k)( 混凝土规式8.1.2 —2)= 1.1-0.65*1.54/(1.571%*166.493)= 0.7177. 计算单位面积钢筋根数nn = 1000/s= 1000/100= 108. 计算受拉区纵向钢筋的等效直径d eqd eq=(刀n i*d i2)/(刀n*V i*d i)= 10*10 2/(10*0.7*10)= 149. 计算最大裂缝宽度3 max = a cr* * d sk/E S*(1.9*C+0.08*d eq/ p te)(混凝土规式8.1.2 —1)5=2.1*0.717*166.493/2.1 X 10 *(1.9*20+0.08*14/1.571%)= 0.1305 mmw 0.30 mm,满足规要求5 计算受弯构件挠度4f max = 5*(q gk+q qk)*L 0 /(384*B)42= 5*(8.42+2.500)*2.50 4/(384*3.190 X 102)= 17.412 mm4.2类型五一、构件编号二、示意图： :LT-1-S UH 匸5L3 L1 = (n-1 )nb三、基本资料: 1. 2.3.依据规：《建筑结构荷载规》 (GB 50009- 2001) 《混凝土结构设计规》 (GB 50010 - 2002) 几何参数：楼梯净跨：L 1 = 2000 mm 梯板厚：t = 100 mm上平台楼梯梁宽度：b 1 = 200 mm 下平台楼梯梁宽度：b 2 = 200 mm 下平台宽：L 2 = 300 mm荷载标准值：2可变荷载：q = 2.50kN/m 栏杆荷载：q f = 0.20kN/m 永久荷载分项系数：丫 G = 1.20准永久值系数：材料信息：混凝土强度等级t = 1.10 N/mm tk= 1.54 N/mm钢筋强度等级：HPB2355 2s= 2.10 x 10 N/mm保护层厚度：c = 20.0 mm Y GIp q = 0・50:C202楼梯高度：H = 1500 mm 踏步数：n = 10( 阶)上平台宽：L 3 = 300 mm 面层荷载：q m = 1.70kN/m 2 可变荷载分项系数：丫 Q = 1.402c = 9.60 N/mm3 c=25.0 kN/m42=2.55 x 10 N/mmy = 210 N/mms=20 kN/m 3梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：a = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度： b = 0.2222 m计算跨度：L0 = L 1＋L2＋L3＋(b1＋b2)/2 = 2.00 ＋0.30＋0.30＋(0.20＋0.20)/2 = 2.80 m 梯段板与水平方向夹角余弦值：cos a = 0.8292. 荷载计算( 取B = 1m 宽板带)：(1) 梯段板：面层：g km = (B ＋B*h/b)*q m = (1 ＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cos a＋h/2) = 25*1*(0.10/0.829 ＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cos a = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt ＋g ks＋q f = 2.85 ＋4.89 ＋0.48 ＋0.20 = 8.42 kN/m 恒荷控制：P n(G) = 1.35*P k+丫Q*0.7*B*q = 1.35*8.42 + 1.40*0.7*1*2.50 = 13.82 kN/m 活荷控制：F n(L) = Y GPk+丫Q*B*q = 1.20*8.42 + 1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m(2) 平台板：面层：g km' = B*q m = 1*1.70 = 1.70 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m 恒荷标准值：P k' = g km' ＋g kt' ＋g ks' ＋q f = 1.70 ＋2.50＋0.40＋0.20 = 4.80 kN/m 恒荷控制：P l(G) = 1.35*P k' ＋y Q*0.7*B*q = 1.35*4.80 ＋1.40*0.7*1*2.50 = 8.93 kN/m活荷控制：P l(L) = y G*P k＋y Q*B*q = 1.20*4.80 ＋1.40*1*2.50 = 9.26 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.26 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 17.52 kN 右端支座反力: R r = 17.52 kN 最大弯矩截面距左支座的距离: Lmax = 1.40 m 最大弯矩截面距左边弯折处的距离: x = 1.00 m2M max= R l*L max－[P l*L3*(x ＋L3/2) ＋P n*x2/2]2= 17.52*1.40 －[9.26*0.40*(1.00 ＋0.40/2) ＋13.82*1.00 2/2]=13.18 kN • m相对受压区咼度：z=0.284503 配筋率：P = 0.013006纵筋（1 号）计算面积：2 A s = 975.44 mm 2支座负筋(2、3号)计算面积：A s'= a *A s = 0.25*975.44 = 243.86 mm五、计算结果：（为每米宽板带的配筋）1.1 号钢筋计算结果（跨中）2计算面积A s：975.44 mm2采用方案：d10100实配面积：785 mm22.2/3 号钢筋计算结果（支座）计算面积 A s ' ：243.86 mm 2采用方案： d61402 实配面积： 202 mm 23.4 号钢筋计算结果采用方案： d6200 实配面积： 141 mm 24.5 号钢筋计算结果采用方案： d10100 2 实配面积： 785 mm 25.6 号钢筋计算结果采用方案： d6140 2 实配面积： 202 mm 2 六、跨中挠度计算 : Mk ------- 按荷载效应的标准组合计算的弯矩值Mq ------- 按荷载效应的准永久组合计算的弯矩值 1. 计算标准组合弯距值 Mk:Mk = M = (q gk +M qk2gk + q qk )*L 0 /82 = (8.42 + 2.500)*2.80 2/8= 10.703 kN*m2. 计算永久组合弯距值 Mq:Mq = M = (q gk +M qk2 gk + W q *q qk )*L 0 /82(8.42 + 0.50*2.500)*2.802/8 9.478 kN*m3. 计算受弯构件的短期刚度1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力d sk = Mk/(0.87*h o *As)( 混凝土规式 8.1.3 — 3)6=10.703 X 10/(0.87*75*785) = 2o8.848 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积 : A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2P te = AS/A te (混凝土规式 8.1.2 — 4)= 785/50000 = 1.571%3) 计算裂缝间纵向受拉钢筋应变不均匀系数“e = 1.1-0.65*f tk /( P te * d sk )( 混凝土规式 8.1.2 — 2)= 1.1-0.65*1.54/(1.571%*208.848)= 0.795矩形截面，丫 f = 06) 计算纵向受拉钢筋配筋率pp = As/(b*h 0) = 785/(1000*75)= 1.047%7) 计算受弯构件的短期刚度 B S2B S = E s *As*h o /[1.15* 2 +0.2+6* a E* p /(1+ 3.5* 丫 f )](混凝土规式 8.23-1)52 =2.10 X 10 *785*75 /[1.15*0.795+0.2+6*8.235*1.047%心+3.5*0.0)] 22 = 5.686 X 102 kN*m 24. 计算受弯构件的长期刚度 B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数B当p '=0时，B =2.0 (混凝土规第8.2.5 条)4) 计算钢筋弹性模量与混凝土模量的比值a E = E S /E C54= 2.10 X 105/(2.55 X 104) = 8.2355) 计算受压翼缘面积与腹板有效面积的比值2) 计算受弯构件的长期刚度BB = Mk/(Mq*( B -1)+Mk)*B S ( 混凝土规式8.2.2)2 = 10.703/(9.478*(2.0-1)+10.703)*5.686 X 102= 3.016 X 102 kN*m25. 计算受弯构件挠度4f max= 5*(q gk+q qk)*L 0 /(384*B)42= 5*(8.42+2.500)*2.80 4/(384*3.016 X 102)= 28.983 mm6. 验算挠度挠度限值f0=L0/200=2.80/200=14.000 mmf max=28.983mm> f0=14.000mm,不满足规要求！七、裂缝宽度验算:1. 计算标准组合弯距值Mk:Mk = M gk+M qk2= (q gk + q qk)*L 02/82= (8.42 + 2.500)*2.80 2/8= 10.703 kN*m2. 光面钢筋, 所以取值V i =0.73. C = 204. 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力d sk = Mk/(0.87*h 0*As)( 混凝土规式8.1.3 —3)6= 10.703 X 106/(0.87*75.00*785)= 208.848 N/mm5. 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm 2p te = As/A te ( 混凝土规式8.1.2 —4)= 785/50000= 1.571%6. 计算裂缝间纵向受拉钢筋应变不均匀系数22 = 1.1-0.65*f tk/( p te*d sk) ( 混凝土规式8.1.2 —2)= 1.1-0.65*1.54/(1.571%*208.848)= 0.7957. 计算单位面积钢筋根数nn = 1000/s= 1000/100= 108. 计算受拉区纵向钢筋的等效直径d eqd eq=(刀n*d i2)/(刀n*V i*d i)2=10*10 心0*0.7*10)= 149. 计算最大裂缝宽度3 max = a cr* ® * (T sk/E S*(1.9*C+0.08*d eq/ p te)(混凝土规式8.1.2 —1) =2.1*0.795*208.848/2.1 X105*(1.9*20+0.08*14/1.571%)= 0.1814 mmw 0.30 mm,满足规要求6. 验算挠度挠度限值f0=L0/200=2.50/200=12.500 mm f max=17.412mm> f o=12.5OOmm 不满足规要求！七、裂缝宽度验算:1. 计算标准组合弯距值Mk:Mk = M gk+M qk2= (q gk + q qk)*L 02/82= (8.42 + 2.500)*2.50 2/8= 8.532 kN*m2. 光面钢筋, 所以取值V i =0.73. C = 204. 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力d sk = Mk/(0.87*h 0*As) ( 混凝土规式8.1.3 —3)= 8.532 X 106/(0.87*75.00*785)= 166.493 N/mm。

板式楼梯尺寸计算公式

板式楼梯尺寸计算公式在建筑设计中，楼梯是连接建筑物内不同楼层的重要构件，它不仅具有功能性，还要考虑到美观和安全性。

板式楼梯是一种常见的楼梯形式，它由一块坚固的板材构成，通常用于室内楼梯设计。

在设计板式楼梯时，尺寸的计算是至关重要的，因为合理的尺寸可以确保楼梯的舒适性和安全性。

本文将介绍板式楼梯尺寸的计算公式，希望能够对建筑设计师和相关人员有所帮助。

板式楼梯的基本构造。

板式楼梯由踏步和扶手组成，踏步是楼梯的横向部分，人们用脚踩在上面上下楼，扶手则是为了方便人们上下楼梯时的支撑。

在设计板式楼梯时，需要考虑到踏步和扶手的尺寸，以及楼梯的坡度和高度等因素。

板式楼梯尺寸计算公式。

1. 踏步尺寸计算公式。

踏步的尺寸是指楼梯踏步的宽度和深度。

踏步的宽度一般为楼梯的宽度减去两侧扶手的宽度，踏步的深度一般为人的脚长加上一个合适的踏步前伸量。

踏步的尺寸计算公式如下：踏步宽度 = 楼梯宽度 2 扶手宽度。

踏步深度 = 人的脚长 + 踏步前伸量。

2. 扶手尺寸计算公式。

扶手的尺寸是指扶手的高度和宽度。

扶手的高度一般为楼梯的高度减去踏步的高度，扶手的宽度根据设计要求确定。

扶手的尺寸计算公式如下：扶手高度 = 楼梯高度踏步高度。

扶手宽度 = 根据设计要求确定。

3. 楼梯坡度计算公式。

楼梯的坡度是指楼梯的倾斜程度，一般用楼梯的升高和跨度的比值来表示。

楼梯的坡度应该符合相关的建筑规范，一般来说，楼梯的坡度不宜过大，也不宜过小。

楼梯坡度的计算公式如下：楼梯坡度 = 楼梯的升高 / 楼梯的跨度。

4. 楼梯高度和跨度计算公式。

楼梯的高度是指楼梯从一个台阶到另一个台阶的垂直距离，楼梯的跨度是指楼梯的水平距离。

楼梯的高度和跨度需要根据实际情况来确定，一般来说，楼梯的高度不宜过高，楼梯的跨度不宜过宽。

楼梯高度和跨度的计算公式如下：楼梯高度 = n 踏步高度。

楼梯跨度 = n 踏步宽度。

其中，n为楼梯的台阶数。

以上是板式楼梯尺寸计算的基本公式，建筑设计师在设计板式楼梯时可以根据这些公式来确定楼梯的尺寸。

楼梯踏步尺寸计算方法

楼梯踏步尺寸计算方法
层高4.5米，共30步，求踏步的高与宽？
1、踏步的高：4.5÷30=0.15米
2、踏步宽应按情况确定，层高4.5米一般为公共建筑，踏步宽应270~300，踏步高150是规范容许值。

30级宜设为三跑（即三个梯段）。

楼层高度，选择楼梯的踏步间距的缓急，影响到你上下楼的舒适度。

下图为常见民用建筑楼梯的踏步尺寸：
扩展资料：
踏步高与宽的计算方法：
1、先按规范限制选择踏步宽b、和踏步高h；
2、层高÷踏步高=步数，步数取整数N，再层高÷N=踏步高h；
3、踏步宽b×（n-1）=总梯段长，把总梯段长分为两个梯段。

4、住宅踏步宽250-280选整数，踏步高150~165；
5、公共踏步宽300-350选整数，踏步高150左右。

6、踏步宽b和踏步高h限制见民用建筑设计通则。

板式楼梯结构计算实例

板式楼梯结构计算实例板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。

梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。

板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。

缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m时。

板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3)，斜板的计算跨度取平台梁间的斜长净距'n l。

设楼梯单位水平长度上的竖向均布荷载qgp+=(与水平面垂直)，则沿斜板单位斜长上的竖向均布荷载αcos'pp=(与斜面垂直)（三角形斜边了），此处α为梯段板与水平线间的夹角(图8-4)，将'p 分解为:αααcos cos cos ''⋅==p p p x αααsin cos sin ''⋅==p p p y此处','y x p p 分别为'p 在垂直于斜板方向及沿斜板方向的分力，忽略'y p 对梯段板的影响，只考虑'x p 对梯段板的弯曲作用。

设n l 为梯段板的水平净跨长， 'n l 为其斜向净跨长, 因 αcos 'n n l l =故斜板弯矩:斜板剪力:因此，可以得到简支斜板(梁)计算的特点为：1) 简支斜梁在竖向均布荷载p (沿单位水平长度)作用下的最大弯矩，等于其水平投影长度的简支梁在户作用下的最大弯矩;2) 最大剪力等于斜梁为水平投影长度的简支粱在p 作用下的最大剪力值乘以αcos ; 3) 截面承载力计算时梁的截面高度应垂直于斜面量取。

虽然斜板按简支计算，但由于梯段与平台梁整浇，平台对斜板的变形有一定约束作用，故计算板的跨中弯矩时，也可以近似取102max n ql M =。

为避免板在支座处产生裂缝，应在板上面配置一定量钢筋，一般取Ф8@200mm ，长度为4n l 。

简述楼梯的计算流程

简述楼梯的计算流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
