管线打开安全管理程序培训课件
管线打开安全管理程序
2、术语和定义 ❖ 双重隔离
凡符合下列条件之一的即为双重隔离： —— 双阀一导淋：双截止阀关闭、双阀之间的导淋常开； —— 截止阀加盲板或盲法兰。 ❖ 热分接 用机制的或焊接的方法将支线管件连接到在用的管线或设 备上，并通过钻或切割在该管线或设备上产生开口的一项 技术。
（采取任何方式改变了封闭管线或设备及其附 件完整性的作业）
❖5.8.2 生产单位、检维修单位或承包商的相 关人员在工作交接时应进行充分沟通。
❖5.8.3 当管线打开工作需超过一个班时间才 能完成时, 应在交接班记录中予以明确，确 保班组间的充分沟通。
5.9 个人防护装备
❖5.9.1 管线打开作业时应选择和使用合适的个 人防护装备，主要应考虑如下内容:
▪ — 应有专业人员和使用人员参与选择； ▪ — 个人防护装备在使用前，应由使用人员进行现
❖—— 系统温度介于-10℃～60℃之间； ❖—— 已达到大气压力； ❖—— 与气体、蒸汽、雾沫、粉尘的毒性、
腐蚀性、易燃性有关的风险已降低到可接 受的水平(参考MSDS)。
❖5.5.2 管线打开前并不能完全确认已无危险。 在管线首次打开之后，仍然可能发生事故。 因此在管线打开之前应做以下准备：
▪ — 确认管线（设备）清理合格。
❖ 必须由熟悉系统危险的人制定一个确保健康、安 全、环境的书面工作计划。
❖ 计划应由全体参与作业的人员评审。
八大原则—— 之四
原则四 在进行管线打开前必须做好系统准备工作。
❖ 系统必须在打开前达到事先确定的清洁程度，通 常包括以下标准：
▪ 系统温度高于-10℃，低于60℃； ▪ 已达到大气压力； ▪ 管线内介质的毒性、腐蚀性、易燃性等危险已减低到
天然气有限公司管线打开安全管理制度
XXXX天然气有限公司管线打开安全管理制度第一章总则第一条为加强xxxx天然气有限公司（以下简称公司）管线打开作业管理，控制作业风险，保障作业安全，根据国家相关法律法规及石油天然气管道相关管控规定，结合公司实际，制订本制度。
第二条本规定适用于公司及所场站。
所属场站按照法定程序实施本制度。
第二章术语和定义第三条下列术语和定义适用于本制度（一）热分接是指用机制或焊接的方法将支线管件连接到在用设备上，并通过钻或切割在该管线或设备上产生开口的一项技术。
（二）作业区域所在单位是指具体组织实施管线打开作业的属地主管单位。
（三）作业单位是具体实施管线打开作业的承包商或公司内部维检修部门。
（四）作业申请人是指承担管线打开作业的现场负责人。
如施工方项目经理、作业单位负责人、现场作业负责人第三章职责第四条质量安全环保部是公司管线打开的归口管理部门，其主要职责是：（一）负责制定及修订公司管线打开作业安全管理制度;（二）负责对所属单位管线打开作业许可管理执行情况的监督检查。
第五条公司各业务主管部门负责对业务主管范围内管线打开作业许可管理工作的监督检查。
第六条公司职责：（一）负责组织本单位管线打开作业方案编制、审查、审批和作业现场核查及管线打开作业许可证的审批；（二）对管线打开作业申报资料及现场情况进行审查。
第七条公司专职安全管理人员负责管线打开作业许可证执行过程的现场安全监督。
第八条作业区域所在单位职责：（一）参与管线打开作业工作前安全风险，识别危害因素，参加编制管线打开作业方案；（二）负责对作业单位申报的作业许可票、安全工作方案及相关许可作业材料的现场复核；（三）向作业单位提供管线打开作业安全条件，并进行安全交底，告知管线打开作业现场存在的风险;（四）审查作业单位管线打开作业的安全措施和相关方案，监督作业单位落实安全措施；（五）负责管线打开作业相关单位的协调工作；（六）监督现场作业，发现违章和异常情况有权停止作业。
第九条作业单位职责：（一）负责管线打开作业许可证申请；（二）按照通过审批的管线打开作业许可证组织实施；（三）负责对管线打开作业许可执行过程的监护。
中石油高危作业系列：管线打开作业管理
中国石油工程建设公司
提 纲
范围
规范性引用文件
术语和定义 职责
管线打开管理要求
管线打开实例 审核、偏离、培训和沟通
21 中国石油工程建设公司
职责
• 公司项目管理部负责组织制定、管理和维护本程序。
• 公司安全环保处负责对本程序的执行提供咨询和支持，对执行
情况进行监督和检查。 • 国内专业分公司、海外分（子）公司、国内直属项目部负责组 织推行、实施本程序，并提供相关资源保障。 • 国内专业分公司根据本程序制定、管理和维护本单位的管线打 开安全管理程序，报公司项目管理部和安全环保处备案。 • 各项目部（厂）根据上级单位的管线打开安全管理程序制定、
1. 打开原则
2. 基本要求
3. 设计要求 4. 作业前准备
5. 打开管线
6. 工作交接 7. 个人防护
32 中国石油工程建设公司
管线打开管理要求
4、作业前准备
（1）风险评估 （2）安全工作方案
（3）清理
（4）隔离
中国石油工程建设公司
管线打开管理要求
3、作业前准备
（1）风险评估 管线打开作业前，采用工作安全分析进行风险 评估，根据风险评估的结果制定相应控制措施，必要 时编制安全工作方案。
25 中国石油工程建设公司
管线打开管理要求
1. 打开原则
2. 基本要求
3. 设计要求 4. 作业前准备
5. 打开管线
6. 工作交接 7. 个人防护
26 中国石油工程建设公司
管线打开管理要求
2. 基本要求
管线打开实行作业许可。含有剧毒介质、超高 压介质、高温介质等的特殊情况下的管线打开， 应在管线打开前，进行JSA 分析，落实安全措施 并办理作业许可证后方可打开。
管线打开安全管理程序
两道阀门之间设有导淋但阀门 损坏无法卸压；员工风险分析 不到位，没有佩戴面罩等防护 用品
一合成空分V3阀箱经 过试压后,单向阀查漏
4115-E9-2进出口管线 需要加装盲板，设备
进行清洗。
2001年4月7日 2005年7月30日
空气 甲醇
二尿素车间检修P101A 2005年8月3日 液氨
办理相关票证、按规 定着装
10. 断开仪表、润滑、控制系统等管线
11. 微小调整作业(如：更换阀门填料)
宁夏石化公司质量安全环保处
5.2 项目设计阶段的要求
建设单位与设计单位应共同考虑消除或降低因管线打开产 生的风险，并确保设计在符合工程标准要求的基础上，满 足本程序要求。
在项目设计的各个阶段，应考虑隔离和清理，包括但不限 于以下内容： — 为隔离清理管线（设备）增加连接点，同时应考虑由 此可能产生泄漏的风险； — 能够隔离第二能源，如伴热蒸汽、电伴热以及换热介 质等。
宁夏石化公司质量安全环保处
谢谢！！！
宁夏石化公司质量安全环保处
宁夏石化公司质量安全环保处
应考虑使用手动阀门进行隔离，手动阀门可以是闸阀、 旋塞阀或球阀。
控制阀不能单独作为物料隔离装置，如果必须使用控制 阀门进行隔离，应制定专门的操作规程确保安全隔离。
所有要准备进行管线打开的管线（设备）执行《上锁挂 签管理程序》
宁夏石化公司质量安全环保处
5.7 管线打开
管线断开定义
3. 打开阀盖或止回阀 4. 转换八字盲板
宁夏石化公司质量安全环保处
管线断开定义
5. 打开管件连接件 6. 去掉盲板、盲法兰、堵头和管帽
宁夏石化公司质量安全环保处
ቤተ መጻሕፍቲ ባይዱ 管线断开定义
管线打开管理规范
避免因管线打开作业导致任何伤害和事故的发 生。
中国石油天然气集团公司版权所有
3
提 纲
目的作用
术语定义 管线打开许可流程 管线打开管理要求 管线打开实例
中国石油天然气集团公司版权所有
4
术语定义
1、管线打开
是指采取任何方式改变封闭管线或设备及其附 件的完整性，包括通过火焰加热、打磨、切割或钻 孔等方式使一个管线的组成部分形体分离。
中国石油天然气集团公司版权所有
13
管线打开管理要求
1. 基本要求
管线打开实行作业许可。含有剧毒介质、超 高压介质、高温介质等的特殊情况下的管线 打开，需要同时办理管线打开许可证。 根据管线打开作业风险的大小，确定需要办 理管线打开作业许可证的范围。
中国石油天然气集团公司版权所有
14
管线打开管理要求
中国石油天然气集团公司版权所有
25
管线打开管理要求
6. 个人防护
个人防护装备的选择。 —— 由专业人员和使用人员选择合适的个人防护装备； 使用前的检查、测试。 —— 由使用人员在现场进行检查或测试，合格后方可使 用。
个人防护装备的保障。
—— 建立防护装备清单，确保现场人员 能够及时获取。
4. 打开管线
明确管线打开的具体位置； 设置路障或警戒线，控制无关人员进入； 打开过程中发现现场工作条件与工作计划不一致的时候， 应停止作业； 涉及热分接的管线打开，执行SY/T6554《在用设备的 焊接或热分接程序》标准。
中国石油天然气集团公司版权所有
20
管线打开管理要求
4. 打开管线
中国石油天然气集团公司版权所有
5
术语定义
2、 危险物料

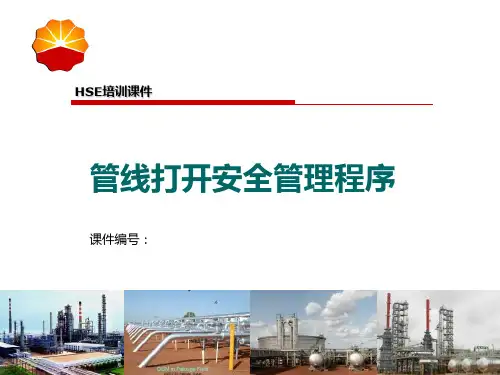

中石油管线打开安全管理程序PPT课件
中国石油工程建设公司
管线打开管理要求
2. 基本要求
管线打开实行作业许可。含有剧毒介质、超高 压介质、高温介质等的特殊情况下的管线打开， 应在管线打开前，进行JSA 分析，落实安全措施 并办理作业许可证后方可打开。
根据管线打开作业风险的大小，确定需要办理 管线打开作业许可证的范围。
中国石油工程建设公司
中国石油工程建设公司
提纲
范围 规范性引用文件 术语和定义 职责 管线打开管理要求 管线打开实例 审核、偏离、培训和沟通
中国石油工程建设公司
规范性引用文件
• 下列文件对于本文件的应用是必不可少的。凡是注日 期的引用文件，仅所注日期的版本适用于本文件。凡是不 注日期的引用文件，其最新版本（包括所有的修改单）适 用于本文件。
管线打开管理要求
修改时间：2014.02.20 修改时间： 修改时间：
注：本课件可作为xx培训课件。
中国石油工程建设公司
介绍
欢迎 自我介绍 紧急警报和逃生出口 安全提示 ➢ 行包靠墙放 ➢ 坐时5点着地 课堂基本要求 ➢ 手机静音 ➢ 守时（团队） ➢ 参与，关注课程、积极发言
中国石油工程建设公司
安全经验分享
中国石油工程建设公司
术语定义 典型的管线打开操作实例：
5. 转换八字盲板、去除盲板、盲法兰或栓塞
中国石油工程建设公司
术语定义 典型的管线打开操作实例：
6. 打开管接、断开细管
中国石油工程建设公司
术语定义 典型的管线打开操作实例：
7. 断开装卸料的工艺管道接口
中国石油工程建设公司
术语定义 典型的管线打开操作实例：
中国石油工程建设公司
术语定义
5、 双重隔离 凡符合下列条件之一的即为双重隔离： 双阀一导淋：双截止阀关闭、双阀之间的导淋常开； 截止阀加盲板或盲法兰。
管线打开管理要求
2. 基本要求
管线打开实行作业许可。含有剧毒介质、超高 压介质、高温介质等的特殊情况下的管线打开， 应在管线打开前，进行JSA 分析，落实安全措施 并办理作业许可证后方可打开。
根据管线打开作业风险的大小，确定需要办理 管线打开作业许可证的范围。
中国石油工程建设公司
中国石油工程建设公司
提纲
范围 规范性引用文件 术语和定义 职责 管线打开管理要求 管线打开实例 审核、偏离、培训和沟通
中国石油工程建设公司
规范性引用文件
• 下列文件对于本文件的应用是必不可少的。凡是注日 期的引用文件，仅所注日期的版本适用于本文件。凡是不 注日期的引用文件，其最新版本（包括所有的修改单）适 用于本文件。
管线打开管理要求
修改时间：2014.02.20 修改时间： 修改时间：
注：本课件可作为xx培训课件。
中国石油工程建设公司
介绍
欢迎 自我介绍 紧急警报和逃生出口 安全提示 ➢ 行包靠墙放 ➢ 坐时5点着地 课堂基本要求 ➢ 手机静音 ➢ 守时（团队） ➢ 参与，关注课程、积极发言
中国石油工程建设公司
安全经验分享
中国石油工程建设公司
术语定义 典型的管线打开操作实例：
5. 转换八字盲板、去除盲板、盲法兰或栓塞
中国石油工程建设公司
术语定义 典型的管线打开操作实例：
6. 打开管接、断开细管
中国石油工程建设公司
术语定义 典型的管线打开操作实例：
7. 断开装卸料的工艺管道接口
中国石油工程建设公司
术语定义 典型的管线打开操作实例：
中国石油工程建设公司
术语定义
5、 双重隔离 凡符合下列条件之一的即为双重隔离： 双阀一导淋：双截止阀关闭、双阀之间的导淋常开； 截止阀加盲板或盲法兰。
安全培训课件 —— 管线打开作业
按照给予最大保护到给予最小保护的顺序, 可采用以下隔离方法:
1.截止阀和盲板/盲法兰； 3.双截止阀； 2.双截止阀和受控的排放； 4.单截止阀。
31
上锁 / 隔离（续）
如果采用在单一截止阀后打开管线必须指出 如何减轻危险, 包括情形最坏时的可能状况 和应急计划；
如果要脱下个人防护装备，必须在已完成管 线打开作业，并且全部实施双重隔离后；
选择个人防护装备的关键要素包括下列各项：
- 应有专业人员，包括使用个人防护装备的人员参与选择； - 个人防护装备在使用前，应当由使用人员在现场测试其 实用性； - 制定和批准个人防护装备清单并随时可取； - 每个工厂有一个系统, 准备好适用而干净的 PPE供随时使用。 - 人员就该如何使用特定的 PPE 及有何使用 限制并接受培训。
能否在单一隔离点前寻找管道断开点； 在单一隔离点和作业位置间是否有排尽或放
空点；
注意: 记住, 对采用单一隔离措施的管道进行明 火作业时，每个班次必须进行爆炸性气体测试工作。
39
工作交接
当作业需超过一个班时间才能完成时, 要进行书面工作交 接，工作交接的关键要素包括下列各项: 提供有关隔离位置、已做的清理和确认方法、设备状况、 资料； 与维修人员或承包商沟通有关系统或设备的状况； 沟通和了解设备中残留的物料的危险； 保存交接资料和特殊防范的签字记录； 在开始作业前，验证系统或设备是 可以继续安全地作业的；
注: 当身体的任何部份越过管线开口界面时，就认为是 进入行为，要评估是否实施受限空间进入的管理。
29
系统准备
管线打开之前，必须确认系统已置换、清洁、吹扫合格； 化学品的危害应被彻底排除； 系统的清洁程度应被确定和验证； 在不能证实系统已合格的地方，要有特定的书面程序来消
1.截止阀和盲板/盲法兰； 3.双截止阀； 2.双截止阀和受控的排放； 4.单截止阀。
31
上锁 / 隔离（续）
如果采用在单一截止阀后打开管线必须指出 如何减轻危险, 包括情形最坏时的可能状况 和应急计划；
如果要脱下个人防护装备，必须在已完成管 线打开作业，并且全部实施双重隔离后；
选择个人防护装备的关键要素包括下列各项：
- 应有专业人员，包括使用个人防护装备的人员参与选择； - 个人防护装备在使用前，应当由使用人员在现场测试其 实用性； - 制定和批准个人防护装备清单并随时可取； - 每个工厂有一个系统, 准备好适用而干净的 PPE供随时使用。 - 人员就该如何使用特定的 PPE 及有何使用 限制并接受培训。
能否在单一隔离点前寻找管道断开点； 在单一隔离点和作业位置间是否有排尽或放
空点；
注意: 记住, 对采用单一隔离措施的管道进行明 火作业时，每个班次必须进行爆炸性气体测试工作。
39
工作交接
当作业需超过一个班时间才能完成时, 要进行书面工作交 接，工作交接的关键要素包括下列各项: 提供有关隔离位置、已做的清理和确认方法、设备状况、 资料； 与维修人员或承包商沟通有关系统或设备的状况； 沟通和了解设备中残留的物料的危险； 保存交接资料和特殊防范的签字记录； 在开始作业前，验证系统或设备是 可以继续安全地作业的；
注: 当身体的任何部份越过管线开口界面时，就认为是 进入行为，要评估是否实施受限空间进入的管理。
29
系统准备
管线打开之前，必须确认系统已置换、清洁、吹扫合格； 化学品的危害应被彻底排除； 系统的清洁程度应被确定和验证； 在不能证实系统已合格的地方，要有特定的书面程序来消
管线打开安全管理程序培训课件
在工作交接时应进行充分沟通。 ❖5.8.3 当管线打开工作需超过一个班时间才能完成
时, 应在交接班记录中予以明确，确保班组间的充 分沟通。
5.9 个人防护装备
❖ 5.9.1 管线打开作业时应选择和使用合适的个人防护装备，主要应考 虑如下内容:
❖ —— 应有专业人员和使用人员参与选择； ❖ —— 个人防护装备在使用前，应由使用人员进行现场检查或测试，合
❖ 隔离方法的选择取决于隔离物料的危险性、管线系统的结 构、管线打开的频率、因隔离（如吹扫、清洗等）产生可 能泄漏的风险以及过去管线打开的经验等。
❖ 隔离方式的优先顺序：
▪ 双隔断加倒淋 ▪ 单隔断阀加盲板/盲法兰 ▪ 双隔断阀 ▪ 单隔断阀 ▪ 技术性流程断流（堵塞）
管线打开安全管理程序
1、目的 ❖为规范管线打开管理，控制管线打开风险，
预防事故的发生，特制定本程序。
管线打开安全管理程序
2、适用范围
本程序适用于中国石油宁夏石化公司范围内 的生产或施工作业区域所有的管线打开作业， 以及为中国石油宁夏石化公司服务的承包商。
管线打开安全管理程序
3术语、和术定义语和定义 ❖双重隔离
—— 描述管线打开影响的区域，并控制人员进入；
—— 必要时，明确备用（应急、救援、监护等）人员的要 求和职责；
—— 必要时制定应急计划。
❖ 5.3.3 工作计划应与所有相关人员沟通，确保其熟悉HSE 的相关要求。
5.4 管线打开许可
❖5.4.1 管线打开均需办理许可证。大检修期间，系 统整体交出，系统内部作业时，不需办理。
❖ 打开阀盖或止回阀
❖ 转换八字盲板
管线断开定义
❖ 打开管件连接件
❖ 去掉盲板、盲法兰、堵头和管帽
时, 应在交接班记录中予以明确，确保班组间的充 分沟通。
5.9 个人防护装备
❖ 5.9.1 管线打开作业时应选择和使用合适的个人防护装备，主要应考 虑如下内容:
❖ —— 应有专业人员和使用人员参与选择； ❖ —— 个人防护装备在使用前，应由使用人员进行现场检查或测试，合
❖ 隔离方法的选择取决于隔离物料的危险性、管线系统的结 构、管线打开的频率、因隔离（如吹扫、清洗等）产生可 能泄漏的风险以及过去管线打开的经验等。
❖ 隔离方式的优先顺序：
▪ 双隔断加倒淋 ▪ 单隔断阀加盲板/盲法兰 ▪ 双隔断阀 ▪ 单隔断阀 ▪ 技术性流程断流（堵塞）
管线打开安全管理程序
1、目的 ❖为规范管线打开管理，控制管线打开风险，
预防事故的发生，特制定本程序。
管线打开安全管理程序
2、适用范围
本程序适用于中国石油宁夏石化公司范围内 的生产或施工作业区域所有的管线打开作业， 以及为中国石油宁夏石化公司服务的承包商。
管线打开安全管理程序
3术语、和术定义语和定义 ❖双重隔离
—— 描述管线打开影响的区域，并控制人员进入；
—— 必要时，明确备用（应急、救援、监护等）人员的要 求和职责；
—— 必要时制定应急计划。
❖ 5.3.3 工作计划应与所有相关人员沟通，确保其熟悉HSE 的相关要求。
5.4 管线打开许可
❖5.4.1 管线打开均需办理许可证。大检修期间，系 统整体交出，系统内部作业时，不需办理。
❖ 打开阀盖或止回阀
❖ 转换八字盲板
管线断开定义
❖ 打开管件连接件
❖ 去掉盲板、盲法兰、堵头和管帽
管线打开安全管理程序课件(PPT 69页)
作计划，明确控制措施，消除或控制风险。
•39 中国石油工程建设公司
管线打开管理要求
3、作业前准备
（4）隔离
隔离应满足的要求: —— 提供显示阀门开关状态、盲板、盲法兰位置的图表； —— 所有盲板、盲法兰应挂牌； —— 隔离系统内的所有阀门必须保持开启； —— 考虑第二能源隔离的次序和步骤； —— 对于采用凝固 (固化)工艺进行隔离以及存在加热后介质可 能蒸发的情况应重点考虑隔离。
•45 中国石油工程建设公司
管线打开管理要求
6. 工作交接
• 管线打开工作交接的双方共同确认工作内容和安全工作方案，至 少包括以下内容：
——有关安全、健康和环境方面的影响； ——隔离位置、清理和确认清理合格的方法； ——管线(设备)状况； ——管线(设备)中残留的物料及危害等。 • 生产单位、维护单位或承包商的相关人员在工作交接时应进行充 分沟通。 • 当管线打开时间需超过一个班次才能完成时应在交接班记录中予 以明确，确保班组间的充分沟通。
5. 打开管线
切记：管线打开前并不能完全确认已无危险。
• 打开管线过程中要全程安排专人监护，并采用合适的工具 （如防爆区域须选用防爆工具等）。
• 管线打开过程中的人员站位应站在上风处，且不得正对管 线打开处。
• 禁止带压打开管线或带压敲击管线。
•44 中国石油工程建设公司
管线打开管理要求
1. 打开原则 2. 基本要求 3. 设计要求 4. 作业前准备 5. 打开管线 6. 工作交接 7. 个人防护
•46 中国石油工程建设公司
管线打开管理要求
1. 打开原则 2. 基本要求 3. 设计要求 4. 作业前准备 5. 打开管线 6. 工作交接 7. 个人防护
•47 中国石油工程建设公司
•39 中国石油工程建设公司
管线打开管理要求
3、作业前准备
（4）隔离
隔离应满足的要求: —— 提供显示阀门开关状态、盲板、盲法兰位置的图表； —— 所有盲板、盲法兰应挂牌； —— 隔离系统内的所有阀门必须保持开启； —— 考虑第二能源隔离的次序和步骤； —— 对于采用凝固 (固化)工艺进行隔离以及存在加热后介质可 能蒸发的情况应重点考虑隔离。
•45 中国石油工程建设公司
管线打开管理要求
6. 工作交接
• 管线打开工作交接的双方共同确认工作内容和安全工作方案，至 少包括以下内容：
——有关安全、健康和环境方面的影响； ——隔离位置、清理和确认清理合格的方法； ——管线(设备)状况； ——管线(设备)中残留的物料及危害等。 • 生产单位、维护单位或承包商的相关人员在工作交接时应进行充 分沟通。 • 当管线打开时间需超过一个班次才能完成时应在交接班记录中予 以明确，确保班组间的充分沟通。
5. 打开管线
切记：管线打开前并不能完全确认已无危险。
• 打开管线过程中要全程安排专人监护，并采用合适的工具 （如防爆区域须选用防爆工具等）。
• 管线打开过程中的人员站位应站在上风处，且不得正对管 线打开处。
• 禁止带压打开管线或带压敲击管线。
•44 中国石油工程建设公司
管线打开管理要求
1. 打开原则 2. 基本要求 3. 设计要求 4. 作业前准备 5. 打开管线 6. 工作交接 7. 个人防护
•46 中国石油工程建设公司
管线打开管理要求
1. 打开原则 2. 基本要求 3. 设计要求 4. 作业前准备 5. 打开管线 6. 工作交接 7. 个人防护
•47 中国石油工程建设公司
管线设备打开程序培训课件
步骤与要求
作业方案的编制
管线/设备打开前，属地单位和施工作业单位应共同确
认工作内容，包括但不限于以下方面： 根据《工作安全分析管理程序》进行风险评估，并依
据风险评估结果，确定是否编制作业方案；
管线/设备状况；
中国石油大港石化公司
（PETROCHINA DAGANG PETROCHEMICAL COMPANY）
中国石油大港石化公司
（PETROCHINA DAGANG PETROCHEMICAL COMPANY）
安全经验分享
中国石油大港石化公司
（PETROCHINA DAGANG PETROCHEMICAL COMPANY）
范围与应用领域
目的 为规范管线/设备打开管理，控制打开风险，有效预防 事故的发生 适用范围 适用于大港石化公司各单位及为其服务的承包商 应用领域 本程序应用于生产、作业区域内任何可能存有危险物 料的封闭管线/设备的打开作业。
中国石油大港石化公司
（PETROCHINA DAGANG PETROCHEMICAL COMPANY）
步骤与要求
项目设计阶段的审查要求（续） 设计阶段应根据物料的性质选择适当的隔离措施。优 先顺序如下： 双重隔离 双隔断阀 单隔断阀 其他
中国石油大港石化公司
（PETROCHINA DAGANG PETROCHEMICAL COMPANY）
中国石油大港石化公司
（PETROCHINA DAGANG PETROCHEMICAL COMPANY）
步骤与要求
管线/设备打开作业（续） 施工作业人员上锁具体执行《上锁挂牌管理程序》。 施工作业人员按作业方案要求穿戴好个人防护装备，实施 管线/设备打开作业。
中国石油销售公司管线打开安全管理规定教材
附件七：管线打开作业安全管理规定1 范围本制度规定了管线打开作业的安全管理要求以及相关审核、偏离、培训和沟通的管理要求。
本制度适用于中国石油销售公司归口管理企业在生产、作业区域内任何可能存有介质的封闭管线（设备）的打开作业。
控股、参股企业参照执行。
润滑油、燃料油、沥青厂等生产型企业应参照执行炼油与化工企业相关规定。
2 规范性引用文件下列标准中的条款通过本规定的引用而成为本规定的条款。
凡是注日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些标准的最新版本。
凡是不注日期的引用标准，其最新版本适用于本规定。
SY/T6554 在用设备的焊接或热分接程序Q/SY1243-2009 管线打开安全管理规范中国石油销售公司作业许可管理规定3 术语和定义3.1 管线打开管线打开是指采取下列方式（包括但不限于）改变封闭管线或设备及其附件完整性：——解开法兰；——从法兰上去掉一个及以上螺栓；——打开阀盖或拆除阀门；——调换8字盲板；——打开管线连接件；——去掉盲板、盲法兰、堵头和管帽；——断开仪表、润滑、控制系统管线；——用机械方法或其它方法穿透管线；——开启检查孔；——微小调整(如更换阀门填料)；——其他。
3.2 热分接用机制的或焊接的方法将支线管件连接到在用的管线或设备上，并通过钻或切割在该管线或设备上产生开口的一项技术。
3.3管线打开作业人管线打开的具体操作者。
3.4管线打开作业申请人填写管线打开作业许可证、并向批准人提出工作申请的作业单位现场作业负责人。
3.5作业批准人负责审批管线打开作业许可证的责任人，是有权提供、调配、协调风险控制资源的管理人员。
3.6作业监护人对管线打开作业的人员及现场安全状况实施检查监督的人。
一般由负责审批管线打开作业许可证的责任人及施工单位负责人分别指定，共同监督。
4 职责4.1销售公司质量安全环保处负责组织制定、管理和维护本规定。
管线打开培训课件
第36页
HSE咨询师培训课件
管线打开应有的正确观念
所有的管线在打开前，都应被视为具有潜在 的液体、固体或气体等危险物料意外释放的 可能；。。。。除非你能看穿它！
第37页
HSE咨询师培训课件
问题及建议? 谢谢大家 !
第38页
个人防护只是作为第二手段； 进行管线打开时，上述两个手段是同时需要落实。
第30页
管线打开管理要求
1. 基本要求 2. 设计要求 3. 作业前准备 4. 打开管线 5. 工作交接 6. 个人防护
HSE咨询师培训课件
第31页
管线打开管理要求
HSE咨询师培训课件
5. 工作交接
交接要求。 —— 应有明确的交接记录，确保班组间的充分沟通。
HSE咨询师培训课件
第21页
管线打开管理要求
3、作业前准备
（1）风险评估 （2）安全工作方案 （3）清理 （4）隔离
HSE咨询师培训课件
第22页
管线打开管理要求
HSE咨询师培训Βιβλιοθήκη 件3、作业前准备（1）风险评估 管线打开作业前，采用工作安全分析进行风险
评估，根据风险评估的结果制定相应控制措施，必要 时编制安全工作方案。
第3页
典型的管线打开操作实例：
1. 打开法兰
HSE咨询师培训课件
第4页
典型的管线打开操作实例：
2. 拆除一个或多个法兰螺栓
HSE咨询师培训课件
第5页
HSE咨询师培训课件
典型的管线打开操作实例：
3. 打开阀盖或单向阀及微小调整
第6页
HSE咨询师培训课件
典型的管线打开操作实例：
4. 转换八字盲板、去除盲板、盲法兰或栓塞
天然气管道安全 PPT课件
16
三、天然气管道遭受破坏的常见 形式
机械挖掘
17
三、天然气管道遭受破坏的常见 形式
钻探作业
18
三、天然气管道遭受破坏的常见 形式
人工挖掘
19
三、天然气管道遭受破坏的常见 形式
管道悬空
20
三、天然气管道遭受破坏的常见 形式
重车碾压
21
三、天然气管道遭受破坏的常见 形式
长期暴露 腐蚀性液体或气体
并应符合GB50028-2006表6.1.6的要求。
11
二、天然气管道知识
表6.1.6 城镇燃气管道设计压力(表压)分级
名称
A 高压燃气管道
B
A 次高压燃气管道
B
压力(MPa) 2.5<P≤4.0 1.6<P≤2.5 O.8<P≤1.6 O.4<P≤O.8
A 中压燃气管道
B
低压燃气管道
0.2<P≤0.4
5
一、天然气（natural gas)常识 天然气的用途：
①天然气主要可用于发电
6
一、天然气（natural gas)常识
②天然气也可用作化工原料。 ③天然气广泛用于民用及商业燃气灶具、
热水器、采暖及制冷，也用于造纸、冶金、 采石、陶瓷、玻璃等行业，还可用于废料 焚烧及干燥脱水处理。
7
一、天然气（natural gas)常识
31
管道上被钻破的口子
32
重庆天然气管道被挖断 17万人停 气上千居民转移
33
34
35
Байду номын сангаас
六、天然气管道保护协调现场的 沟通
一、知识准备 （一）本市天然气利用工程 （二）熟悉城市燃气输配系统 （三）掌握天然气的性质特点 （四）掌握燃气管道设计相关标准（安
三、天然气管道遭受破坏的常见 形式
机械挖掘
17
三、天然气管道遭受破坏的常见 形式
钻探作业
18
三、天然气管道遭受破坏的常见 形式
人工挖掘
19
三、天然气管道遭受破坏的常见 形式
管道悬空
20
三、天然气管道遭受破坏的常见 形式
重车碾压
21
三、天然气管道遭受破坏的常见 形式
长期暴露 腐蚀性液体或气体
并应符合GB50028-2006表6.1.6的要求。
11
二、天然气管道知识
表6.1.6 城镇燃气管道设计压力(表压)分级
名称
A 高压燃气管道
B
A 次高压燃气管道
B
压力(MPa) 2.5<P≤4.0 1.6<P≤2.5 O.8<P≤1.6 O.4<P≤O.8
A 中压燃气管道
B
低压燃气管道
0.2<P≤0.4
5
一、天然气（natural gas)常识 天然气的用途：
①天然气主要可用于发电
6
一、天然气（natural gas)常识
②天然气也可用作化工原料。 ③天然气广泛用于民用及商业燃气灶具、
热水器、采暖及制冷，也用于造纸、冶金、 采石、陶瓷、玻璃等行业，还可用于废料 焚烧及干燥脱水处理。
7
一、天然气（natural gas)常识
31
管道上被钻破的口子
32
重庆天然气管道被挖断 17万人停 气上千居民转移
33
34
35
Байду номын сангаас
六、天然气管道保护协调现场的 沟通
一、知识准备 （一）本市天然气利用工程 （二）熟悉城市燃气输配系统 （三）掌握天然气的性质特点 （四）掌握燃气管道设计相关标准（安
管线打开PPT课件
02
管线的设计与施工
管线设计原则与流程
总结词
遵循科学、合理、高效的原则，确保管线设 计满足使用需求和安全要求。
确定设计目标
明确管线的使用功能、安全标准、环保要求等 。
收集资料
收集相关法律法规、技术标准、地质勘察资料等 。
初步设计
根据收集的资料，进行初步的布局和结构设计。
方案评估
对初步设计进行技术经济评估，优化设计方案。
维修实施
按照大修计划进行维修工作， 确保维修质量和进度。
验收与评估
维修完成后，进行验收和评估 ，确保管线恢复正常运行状态
。
04
管线的安全与环保
管线的安全操作规程
操作前检查
确保管线设备完好，无破损、泄漏等 现象，阀门开关灵活，安全附件完好 有效。
操作规范
严格遵守操作规程，禁止超压、超温、 超速等违规操作，及时发现并处理异 常情况。
维护保养
定期对管线进行维护保养，检查管线 连接处、阀门等关键部位，确保无泄 漏、无腐蚀等现象。
应急处理
制定应急预案，配备必要的应急设备 和器材，定期进行演练，提高员工应 对突发事件的能力。
管线泄漏的应急处理
发现泄漏
紧急处置
一旦发现管线泄漏，应立即停止相关设备 运行，切断泄漏源，并迅速报告上级领导 和相关部门。
管线行业的未来展望
绿色环保
随着环保意识的提高，管线行业 将更加注重环保和可持续发展， 推广使用环保材料和节能技术，
降低对环境的影响。
智能化升级
随着智能化技术的发展，管线行业 将加快智能化升级的步伐，提高生 产效率和管理水平，推动行业的发 展。
国际化发展
随着全球化进程的加速，管线行业 将加强国际合作与交流，拓展国际 市场，提升国际竞争力。
管线打开管理程序课件
管理理念创新与实践
精益化管理
引入精益化管理理念，通过精细化管 理提高管线打开管理程序的效率和效 益。
持续改进
风险管理
引入风险管理理念，对管线打开管理 程序进行全面风险评估和管理，降低 安全风险。
持续改进管理理念，不断优化管线打 开管理程序，提高管理效果和安全性。
对未来发展的建议和展望
加强技术创新
发展历程与趋势
发展历程
管线打开管理程序经历了从无到有、从简单到复杂的发展过程，随着科技的不断进步，其系统性和规范性也不断 提高。
发展趋势
未来，随着工业互联网、大数据、人工智能等技术的发展，管线打开管理程序将更加智能化、自动化，能够更好 地适应各种复杂环境和应用需求。同时，随着环保意识的提高，绿色、低碳的管线打开管理程序也将成为未来的 发展方向。
案例二
某化工企业通过优化管线 打开管理程序，提高了生 产效率并降低了事故风险。
案例三
某电力公司在实施管线打 开管理程序后，有效减少 了维修时间和成本。
失败案例剖析
案例一
某石油公司由于未严格执 行管线打开管理程序，导 致泄漏事故发生。
案例二
某化工企业由于在管线打 开过程中操作不当，引发 了火灾事故。
维护措施
定期对设备进行维护和保养，确保设 备处于良好状态；同时建立设备故障 应急预案，及时处理突发故障，保障 管线打开的顺利进行。
安全事故防范与处理
安全事故
在管线打开过程中，可能发生各种安全事故，如火灾、爆炸、中毒等，对人员和环境造成危害。
防范措施
严格遵守安全操作规程，确保作业人员经过专业培训并掌握安全技能；同时加强现场安全管理，配备 必要的安全设施和应急器材。
案例三
某电力公司由于对管线打 开管理程序监管不力，导 致设备损坏和生产中断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
职责
• 公司项目管理部负责组织制定、管理和维护本程序。 • 公司安全环保处负责对本程序的执行提供咨询和支持，对执行 情况进行监督和检查。 • 国内专业分公司、海外分（子）公司、国内直属项目部负责组 织推行、实施本程序，并提供相关资源保障。 • 国内专业分公司根据本程序制定、管理和维护本单位的管线打 开安全管理程序，报公司项目管理部和安全环保处备案。 • 各项目部（厂）根据上级单位的管线打开安全管理程序制定、 管理和维护本项目部（厂）的管线打开安全管理实施细则（以下 简称实施细则）并遵照执行，报上级单位备案。 • 员工接受管线打开作业培训，执行实施细则，参与管线打开作 业的审核，并提出改进建议。
14 中国石油天然气第七建设公司
术语定义 典型的管线打开操作实例：
6. 打开管接、断开细管
15 中国石油天然气第七建设公司
术语定义 典型的管线打开操作实例：
7. 断开装卸料的工艺管道接口
16 中国石油天然气第七建设公司
术语定义 典型的管线打开操作实例：
8. 开启检查孔
17 中国石油天然气第七建设公司
术语定义
2、 危险物料 因其化学、物理或毒性特性，能够产生或带来危害的物质。 如：腐蚀物 有毒液体/固体 有毒/挥发气体 热介质（≥ 60℃） 低温介质 氧化剂 易燃物 高压系统中介质和窒息物
18 中国石油天然气第七建设公司
术语定义
3 、清洁管线 符合下列三项条件的为清洁管线：
– 系统温度低于60℃，高于-10℃； – 已达到大气压力； – 管线内介质的毒性、腐蚀性、易燃性等危险
24 中国石油天然气第ห้องสมุดไป่ตู้建设公司
提纲
范围 规范性引用文件 术语和定义 职责 管线打开管理要求 管线打开实例 审核、偏离、培训和沟通
25 中国石油天然气第七建设公司
管线打开管理要求
1. 打开原则 2. 基本要求 3. 设计要求 4. 作业前准备 5. 打开管线 6. 工作交接 7. 个人防护
26 中国石油天然气第七建设公司
管线打开管理要求
1. 打开原则
➢ 所有的管线打开都被视为具有潜在的液体、固体或气 体等危险物料意外释放的可能；
➢ 对密闭管道设备或系统的危害识别和合适的清洁工作 是保护作业人员安全基本控制手段；
➢ 个人防护只是作为第二手段； ➢ 进行管线打开时，上述两个手段是同时需要落实。
27 中国石油天然气第七建设公司
11 中国石油天然气第七建设公司
术语定义 典型的管线打开操作实例：
3. 开启排空、排放阀
12 中国石油天然气第七建设公司
术语定义 典型的管线打开操作实例：
4. 打开阀盖或单向阀及微小调整
13 中国石油天然气第七建设公司
术语定义 典型的管线打开操作实例：
5. 转换八字盲板、去除盲板、盲法兰或栓塞
中国石油天然气第七建设公司HSE培训课件
管线打开安全管理程序
课件编号：
1
介绍
欢迎 自我介绍 紧急警报和逃生出口 安全提示 ➢ 行包靠墙放 ➢ 坐时5点着地 课堂基本要求 ➢ 手机静音 ➢ 守时（团队） ➢ 参与，关注课程、积极发言
2 中国石油天然气第七建设公司
安全经验分享
3 中国石油天然气第七建设公司
21 中国石油天然气第七建设公司
术语定义
6、热分接 用机制的或焊接的方法将支线管件连接到在用的管线
或设备上，并通过钻或切割在该管线或设备上产生开口 的一项技术。
22 中国石油天然气第七建设公司
提纲
范围 规范性引用文件 术语和定义 职责 管线打开管理要求 管线打开实例 审核、偏离、培训和沟通
23 中国石油天然气第七建设公司
根据管线打开作业风险的大小，确定需要办理 管线打开作业许可证的范围。
29 中国石油天然气第七建设公司
管线打开管理要求
2. 基本要求
5 中国石油天然气第七建设公司
提纲
范围 规范性引用文件 术语和定义 职责 管线打开管理要求 管线打开实例 审核、偏离、培训和沟通
6 中国石油天然气第七建设公司
规范性引用文件
• 下列文件对于本文件的应用是必不可少的。凡是注日 期的引用文件，仅所注日期的版本适用于本文件。凡是不 注日期的引用文件，其最新版本（包括所有的修改单）适 用于本文件。
SY/T6554 在用设备的焊接或热分接程序 Q/SY1240-2009 作业许可管理规范 Q/SY1421-2011 上锁挂牌管理规范
7 中国石油天然气第七建设公司
提纲
范围 规范性引用文件 术语和定义 职责 管线打开管理要求 管线打开实例 审核、偏离、培训和沟通
8 中国石油天然气第七建设公司
术语定义
提纲
范围 规范性引用文件 术语和定义 职责 管线打开管理要求 管线打开实例 审核、偏离、培训和沟通
4 中国石油天然气第七建设公司
范围
• 本程序规定了管线打开的安全管理要求以及相关审核、偏 离、培训和沟通的管理要求。 • 本程序适用于公司及所属单位在生产、作业区域内任何可 能存有介质的封闭管线（设备）的打开作业。
已减低到可接受的水平（以化学物质安全技 术说明书为准）
19 中国石油天然气第七建设公司
术语定义
4 、受控排放 在两个截止阀之间设排放口，排放口装有截止阀并
保持敞开，或在两个截止阀之间装压力表检测阀间压 力。
20 中国石油天然气第七建设公司
术语定义
5、 双重隔离 凡符合下列条件之一的即为双重隔离： 双阀一导淋：双截止阀关闭、双阀之间的导淋常开； 截止阀加盲板或盲法兰。
管线打开管理要求
1. 打开原则 2. 基本要求 3. 设计要求 4. 作业前准备 5. 打开管线 6. 工作交接 7. 个人防护
28 中国石油天然气第七建设公司
管线打开管理要求
2. 基本要求
管线打开实行作业许可。含有剧毒介质、超高 压介质、高温介质等的特殊情况下的管线打开， 应在管线打开前，进行JSA 分析，落实安全措施 并办理作业许可证后方可打开。
1、管线打开
是指采取任何方式改变封闭管线或设备及其附件的 完整性，包括通过火焰加热、打磨、切割或钻孔等方 式使一个管线的组成部分形体分离。
9 中国石油天然气第七建设公司
术语定义 典型的管线打开操作实例：
1. 打开法兰
10 中国石油天然气第七建设公司
术语定义 典型的管线打开操作实例：
2. 拆除一个或多个法兰螺栓
