王牌电话交换机说明书共23页文档

王牌电话交换机说明书

王牌程控电话交换机系统编程:密码是：2008，1.设置密码*01 ABCD#(系统密码)2.修改密码*02 ABCD#(新密码)3.外线开通*3 ABCD#(ABCD外线端口) 例:*3123#/*3234#(123/234是外线端口号)4.中继分组*41 A abc# 注A:为外线端口abc:分机现时号例:*41 4 803#/*41 3 335#(每根外线最多设置4部分机)设置某分机只能使用某外线*42 A abc# 例: *42 3 807#/*42 5 818#5.设置打入时响铃分机*1 m abcd# m标示m条外线/abcd表响铃分机原始号码末位例:*1 1 2#/*1 2 3 6#6.设置外线呼入方式设置全部外线人工值班:*2 1 #(当设为人工值班方式后,外线打入时预先已设定的响铃分机)设置全部外线电脑值班: *2 0# 注:外线呼入时,所有分机均不响铃,而外线将听到"导入信息"外线可根据导入信息直拨分机号或查号设置某些万县为电脑值班: *20 m#(m外线编号1-4)设定第一值班分机: *25 abc# 注:abc为分机现时号码设定第二值班分机: *26 abc# 注:abc为分机现时号码录入"引导语音信息"*22# 外线呼入时提示外线作相应操作的提示音,入:您好,通信公司,请拨分机号查号请拨0注:录音最长12sec听到嘟声开始录音监听导入信息: *23# 监听音乐:*24#7.设定分机呼出等级及限拨字头设置某部分机等级*51 abc n#注: abc分机号/n:0表示只拨打特许号码1表示分机无呼出限制2分机不能拨打国际长途3分机不能拨打长途4不能拨打 A 组限拨字头5分机不能拨打B组限拨字头6分机不能拨打外线设置全部分机等级*51 n #加入A组市话限拨字头*52 abcd# 注:abcd为限拨字头例:*52 573#/*52 8#禁拨573或8开头的市话清楚B组市话限拨字头: *53#加入特许拨号字头:*54 abcd# 注:abcd为特许电话字头长途可为4位市话最多3位(使用特许拨号必须将该分机设为0级)清楚特许拨号字头:*54#更改分机号码:*6 ABC abc# 注:ABC为分机原始号码abc为新分机号码例:*6 814 537#恢复分机号码9.设置分机打出方式*8 abc n# 注:abc分机号n=0(表示拨0出外线和拍叉簧出外线)/1(表示分机直拨外线)取消全部分机直拨外线方式*8 000#10呼出限时管理*9 abc MN# 注:MN:1-99min 取消分机呼出限时:*9 abc#恢复出场状态:*7000#用户使用命令:代接电话:#7(若分机为直拨外线则先拨* #7)设置离位转移:#*abc(abc为目的地分机号)。

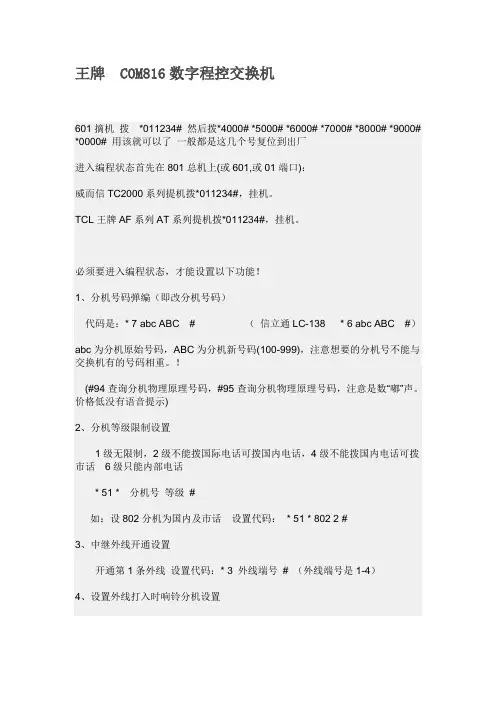

王牌 COM816数字程控交换机

王牌 COM816数字程控交换机601摘机拨*011234# 然后拨*4000# *5000# *6000# *7000# *8000# *9000# *0000# 用该就可以了一般都是这几个号复位到出厂进入编程状态首先在801总机上(或601,或01端口)：威而信TC2000系列提机拨*011234#，挂机。

TCL王牌AF系列AT系列提机拨*011234#，挂机。

必须要进入编程状态，才能设置以下功能！1、分机号码弹编（即改分机号码）代码是：* 7 abc ABC # （信立通LC-138 * 6 abc ABC #）abc为分机原始号码，ABC为分机新号码(100-999)，注意想要的分机号不能与交换机有的号码相重。

！(#94查询分机物理原理号码，#95查询分机物理原理号码，注意是数“嘟”声。

价格低没有语音提示)2、分机等级限制设置1级无限制，2级不能拨国际电话可拨国内电话，4级不能拨国内电话可拨市话6级只能内部电话* 51 * 分机号等级#如：设802分机为国内及市话设置代码：* 51 * 802 2 #3、中继外线开通设置开通第1条外线设置代码：* 3 外线端号# （外线端号是1-4）4、设置外线打入时响铃分机设置* 1外线端口号原始号码的末位数# （TCL王牌外线端口号是一位数，其它是两位数）例如：设第1条外线为802分机响铃设置代码：* 1 01 2 # 说明：第一条外线是01（TCL是1），802的末位数是25、设外线打入为电脑语音提示，设置代码* 20 外线端口号# 外线端口号是01-04，TCL是1-4设全部外线为电脑语音提示* 20 #6、设外线打入为人工转接方式（外线打入直接总机响铃）* 21 #6、自录入中继提示电脑语音提示设置：录音代码：*22# “嘟”声开始说话时长12秒，试听效果：*23#7、设置所有分机拨外线方式（出厂状态拨0出局）*8 分机号1 # 提机直通外线，不拨“0”，打内线要在分机号前面加“*”清除：*8000#1.优胜功能介绍王牌 COM816数字程控交换机一般功能*内部分机编号四位号码右进行弹性编号，分机可进行三位或四位编号。

TCL王牌集团电话交换机操作说明书[AT208 系列说明书](PDF)

附录四、操作使用代码表
-------------------------------- 29
附录五、停电直通说明
--------------------------------- 30
附录六、电话路由选择功能 ------------------------------- 30
三、终端条件
--------- ---------- ---------- -
24
四、中继
--------- ---------- ---------- -
24
五、信号
------------------------------
24
六、线路条件
------------------------------- 24
七、传输
------------------------------Biblioteka 25八、铃流及电源
------------------------------- 25
九、使用环境
-------------------------------- 25
第六、常见故障及排除
-------------------------------- 26
------------------------------------------- 7 ------------------------------------------- 7 ------------------------------------------ 7
------------------------------------------- 7 ------------------------------------------- 8 ------------------------------------------- 8 ------------------------------------------ 9

电话交换机使用说明书

电话交换机使用说明书电话交换机使用说明书(详细方法)电话交换机使用注意：1.所有功能设置必须在801分机进行.2.分机必须是双音频拨号方式.3.设置功能时,如命令正确会听到"嘟..."一秒的证实音,否则听到"嘟...嘟...嘟..."的忙音.4.空闲时,电源指示灯应闪烁,否则系统有故障,应停电检查.电话交换机打出：拨打外线：提机听到电信局拨号音后,直拨对方号码即可.代拨外线：分机拨通外线后,如需呼叫另一分机与外线通话,只需要再输入"#*分机号".如经理叫秘书帮忙拨通"123456"这个号码,经理的分机是"801",秘书的分机是"802",则秘书在"802"分机上先拨通"123456",拨通后再输入"#*801"即可,此时外线听音乐，"801"分机响铃,摘机即可与外线通话.电话交换机呼出限制：A:限制市话格式:*#4nn10(n指分机号的末二位,nn=01,代表801分机,nn=16,代表816分机......依次类推)B:解除市话呼出限制格式:*#4nn00(n的意思同上)注意: (1) 限制了市话的电话交换机分机则不能打长途,限制了国内长途的分机则不能打国际长途,而限制了国际长途的分机还可以打国内长途,限制了国内长途的分机还可以打市话,这样做是合乎逻辑和实际需要的.(2) "*#4nn00"解除命令运行一次即对应分机的市话都给解开.C:限制拨出字头(2位)(1).锁一位字头格式：*#5nnm#(n的意思同上,m代表 0 ~ 9 字头)(2).锁二位字头格式：*#5nnmm(n同上,mm代表二位字头)D:解除拨出字头限制格式:*#5n##((n同上)注意：此命令运行一次，即可解除对应分机的所有 0 ~ 9 字头(包括二位字头)限制.E.全部分机锁一到四位字头(30组)格式：锁四位：*#5*ABCD;锁三位：*#5*ABC#;锁二位：*#5*AB##;锁一位：*#5*A###F 解除30组锁格式：*#5900电话交换机密码管理：1.设置密码格式:*#8yyyyy(y代表 0 ~ 9 数字)设置密码后,个分机可通过密码打限制号码,这在实际使用中是必要的.2.拨限制号码:开锁格式:*#9yyyyy(y的意思同上)分机提机拨密码后可直拨打限制号码,挂机后密码自动关闭.电话交换机呼出限时：格式:*#6nnab (n的意义同上，ab代表01-99分钟)注意：分机通话时间可在1--99分钟内选择，出厂时定为不限时电话交换机特许拨号：格式：*#nnabcd(特许abcd 4位字头);*#nnabc#(特许abc 3位字头);*#nnab##(特许ab 2位字头)特许拨号可对锁了某些字头的分机开放有限几个字头的电话，以便能同指定的电话号码联系。

电话程控交换机说明书讲解

欢迎使用TC-2000A型集团电话简要操作说明（威而信,王牌,FUZI TC-2000A 系列说明书）一. 拨打外线:格式:直拨外线者--------提机听到外线拨号音后即可拨打外线;非直拨外线者-------- (1).提机五秒内输入"0",听到外线拨号音后即可拨打外线;(2).提机五秒内不输入任何号码,五秒后系统自动接入外线,听到外线拨号音即可拨号;二. 拨打内线:格式: 直拨外线者--------提机先输入"*",听到内线拨号音后输入分机号即可;非直拨外线者--------提机听到内线拨号音后直拨分机号即可;三. 选择外线打出:格式: 直拨外线者-------- * # + 外线号非直拨外线者-------- # + 外线号四. 征询转接和代拨外线:格式: 拍叉簧后输入欲转分机号码分机与外线建立通话后,分机拍一下电话机上叉簧,听到拨号音后输入欲转分机号,此时可听到回铃音, 被叫响铃,外线听音乐;五. 三方通话:格式: 拍叉簧后先输入"*",再拨欲转分机号码三方通话是指当被转分机提机后,主转方、被转方和外线三人将可同时交谈,即外线不听等待音乐;六. 代接来电:格式:直拨外线者-------- * # 7非直拨外线者-------- # 7外线打入未响铃或非被转接的分机希望接入来电时,便可采用此指令把来电代接过来;七. 强插和监听:格式: 直拨外线者-------- * # 9 n ("n"为第几条外线)非直拨外线者-------- # 9 n总机(801分机)可在任何时候对各外线进行监控,以使重要人物的对外联络不受影响;八. 自报分机号格式: 直拨外线者-------- * # 8 1非直拨外线者-------- # 8 1各分机可利用此指令方便地查出各自的分机号码,以方便安装或调试.其自报方式是采用"嘟"--"嘟"声提示;九. 并接来电显示器或电脑等终端:在有些特殊场合或有临时需要时,用户可将来电显示器或电脑等直接并接至集团电话的5、6外线口的"OUT"插口中,以实现特殊联接,而集团电话各功能不受影响;十. 远端编程和维护:为方便广大用户,我公司可对本集团电话进行远端的编程和维护,若用户有对功能设置有不明之处或在系统有异常现象时,均可联系我公司售后服务部,我们将给您最快、最好、最直接的服务;十一. 来电显示:本系统采用美国最新支持"DTMF/FSK"等制式的"数模转换"模块,从而使用户的来电显示功能不受影响; 第一章集团电话简介TC-2000A 系列集团电话1．1 集团电话之定义集团电话又名程控电话交换机(PBX),可以接入一条或多条外线和若干分机,将单位内部若干分机与电信局联成一个紧密、高效、方便的现代化通讯网络,当然也可以不联接外线而单独组成一个内部通讯系统。

电话交换机使用说明

一科及多路通TC系列程控电话交换机说明书TC-208 TC-208B TC-312 TC-308B TC-416B TC-432B2009-07-21 12:56一科及多路通TC系列程控电话交换机说明书TC-208 TC-208B TC-312 TC-308B TC-416B TC-432B•一科及多路通TC-208B电话交换机说明书•一科及多路通TC-308B电话交换机说明书•一科及多路通TC-212B电话交换机说明书•一科及多路通TC-312B电话交换机说明书•一科及多路通TC-216B电话交换机说明书•一科及多路通TC-316B电话交换机说明书•一科及多路通TC-416B电话交换机说明书简明使用方法来电显示：个分机口均可接来电显示电话打出：直拨外方号码转接：直拨分机号码（801-816）内部通话：先拨“*”，再拨分机号码允许8台（对）电话，包括外线出入呼叫、通话、转接，以及内部呼叫、通话、同时惊醒，互不干扰1.简介欢迎您选用沈阳魁星公司多路通程控电话交换机（或称集团电话）。

当您使用多路通交换机一段时间后，感觉怎样？您一定有答案，您的单位或家庭拥有的是一台高性能价格比的电话扩容设备。

例如您曾经使用过或见过数千上万的进口，包括引进机型，您回觉得多路通程控电话交换机与它们的通讯质量，产品素质并无差异，切与之相同机型的多路通交换机，式样更小巧，安装更方便，操作更直观，而功能共多，更实用。

您也一定会推荐给你的亲友，推向您周围的社会。

谢谢你。

多路通交换机是信号处理及鉴频技术能工作与不同制式的局系统以及边远山区非标局系统。

抗干扰，抗雷电，宽电源电压（160-240V）使之年使用各种恶劣环境。

多路通程控电话交换机的严格的质量管理，使其开箱合格为99%以上，其返修小于2%2.产品安装测试及基本使用方法注意事项：1.多路通交换机可壁挂、也可台放。

应安装在干燥、通风、牢固的地方2.布线尽量远离电磁干扰，如马达、变压器等，不要月电源线贴近平近走线。

TCL王牌集团电话交换机操作说明书[AT208 系列说明书](PDF)

--------------------------------- 23
------------------------------- 23
--------------------------------- 24
--------------------------------- 24
-------------------------------- 24
-------------------------------- 18
--------------------------------- 18
-------------------------------- 19
-------------------------------- 19
------------------------------
附录一、名称术语
--------------------------------- 26
附录二、出厂状态值
-------------------------------- 27
附录三、系统功能编程指令集-------------------------------- 27
20
-------------------------------- 20
-----------------------------
20
-------------------------------
21
------------------------------- 21
--------------------------------- 21
---------------------------------------- 15

电话交换机说明书

1．2 特点....................................................................................................................................5
2．1 基本结构.............................................................................................................................6
3．2．8 设置分机免拨“0”直通外线.............................................................................18
3．2．9 取消内外热线服务功能 ..............................................................................18 3．2．10 清除分机自行设置的外线呼出密码 .....................................................18 3．2．11 外线呼叫等待功能 .....................................................................................18 3．3 外线编程 ........................................................................................................................18 3．3．1 设置外线出局字头（如拨 0 出局）........................................................18 3．3．2 设置外线出局方式（直局／间局）........................................................19 3．3．3 设置外线呼入为听电脑话务员引导或是经总机转接........................20 3．3．4 设置打开或关闭某条外线..........................................................................21 3．3．5 设置外线呼出用双音频或脉冲.................................................................21 3．3．6 设置某条外线开始计费起始时间（延时／反极） ............................21 3．3．7 设置将外线分组 ............................................................................................22 3．4 计费编程 ........................................................................................................................23 3．4．1 选择集团电话以半价或全价方式计费 ...................................................23 3．4．2 设置市话需要计费或不计费 .....................................................................24

数字芯王牌COM816-A数字程控交换机培训资料

系统主要特点
• • • • • • • 全弹性免拨0出局（虚拟网功能）分组功能配置灵活接口丰富内外线区别振铃内置式语音信箱含UPS的开关电源
交换机主机结构
• • • • • • 主控板CPU 分机控制板ECPU 音令板TONE 中继板TRK 用户板EXT 电源POWER
硬件连接
• 按规定连接好电脑和键盘、显示器。 • 将鼠标插入电脑9针的串口，一般应为 COM2。 • 将随交换机配置的25针插头插入串口1，如标有字符的应为COM1，如为9针插口，可接25针/9针的转接插座。通讯线接法如下图。
市话字头表
• 单击[导航]，双击[市话字头]进入市话字头设置界面：
用户端口设置表
• 单击[导航]，双击[第零层分机]进入第零层分机参数设置界面：用户端口表完成交换机用户端口参数的设置。
说明：
•
• • • • •
• • • • • • • • • • • •
开关关闭（OFF）或开启（ON）某一端口的等级。如某端口的等级为国内长途，开关置OFF，等级降为本局，开关置ON，等级保持国内长途不变。字头该端口在本机字头表上的本局字头，其中E为本局闭锁的字头。弹性号码该端口的本机电话号码。专网等级该端口专网呼出等级。（专网机使用）市话等级该端口的呼出等级。（市话等级详见4.1.1）提机方式选择提机时拨号方式。当设为内线提机时，出外线拨出局号，再拨市话号码；当设为本地提机时，出外线免拨出局号，直拨市话号码即可（出厂均默认为内线提机）。长话密码提供清除该端口长途密码锁的能力。外入禁止当该项设为ON时，禁止中继直拨本端口，如直拨则听到提示语音“分机占线”；当该项设为OFF 时，允许中继直拨本端口。分机类别分机之间呼叫的权限。有特服分机、普通分机、跨组禁止、本组禁止四种（出厂均默认为普通分机）。特服分机：任何分机均可呼叫特服分机，特服分机以可呼叫任何分机。普通分机：可以呼叫任何分机。被禁分机不能呼叫普通分机。跨组禁止：可以呼叫本组分机，但不能呼叫组号不同的分机。本组禁止：不可以呼叫除话务台、特服分机外的任何分机。组号本机内部编组0－99（默认值为0）。免打扰校验项，不能进行设置（由分机自行设置）。离位转移校验项，不能进行设置（由分机自行设置）。遇忙转移校验项，不能进行设置（由分机自行设置）。备注附加的说明，该内容可以通过“选项”，在端口监控中显示，使端口监控更直观。

王牌程控电话交换机配置说明

第二章系统编程2.0 注意事项2.0.1 必须在801分机上进行功能设置：2.0.2 本章所有操作均属高等级指令，非集团电话最高使用权限者（无系统密码者）将无法操作；2.0.3 本章所有操作均需在开锁（输入正确系统密码）后且未挂机前才有效，每次挂机系统自动上锁；2.0.4 按“*”键进入设置，按“#”键结束设置，在编程过程中发现输错可直接用“*”键重新开始，不必挂机；2.0.5 若总机己设为直拨外线状态时,用户必须先按一个”*”键进入内线，然后再按“*”开始设置；2.0.6 设置结束时,听到＂－嘟－＂一声表示设置正确，若为＂－嘟－嘟－嘟－＂则表示设置有误，请查明再设；2.0.7 属控制多用户的指令都有批处理操作方式,使用批处理操作可提高设置速度和准确性。

2.1 系统设置开锁格式: *01 ABCD#注释: “ABCD”为系统密码例如: 想修改系统设置,则在设置前,必须先开锁方能进行(假如系统密码为”1234”) 提801分机——输入“* 0 1 1 2 3 4 # ”——“嘟”一声——继续其它设置注意：系统将在“801”挂机时自动上锁，故“801”在开锁后不能挂断，在听到“嘟”一声后便可进行设置。

若遇挂机，则在设置前必须再次开锁。

2.2 更改系统密码格式: *02 ABCD#注释: “ABCD”为新密码例如: 若想将系统密码更改为”0000”,则提801分机开锁——输入“* 0 2 0 0 0 0 # ”——“嘟”一声——挂801分机注意：〈1〉.本集团电话系统原始密码为”1234”;〈2〉.在使用系统前,建议先更改密码;〈3〉.若密码遗忘,可在找到机器“出厂编号”后与本公司售后服务部联系。

〈4〉.以下各操作举例均为己开系统锁的设置步骤。

2.3 设置开通外线格式: * 3 a b c d e f #注释: a、b、c、d、e、f为欲开通的外线口号例如：某公司有四条外线，则可将外线接入一到四号外线口，且将系统设置为四条外线状态：提801分机开锁——输入“* 3 1234 # ”——“嘟”一声——挂801分机在使用中，有时有特殊需要，用户无需将外线顺序接入一至四号口，而可按需要接入，如接入二、四、五和第六口，则提801分机开锁——输入“ * 3 2456 # ”——“嘟”一声——挂801分机若用户没有外线而将集团电话作为内部交换机，可将系统设为无外线状态：提801分机开锁——输入“ * 3 # ”——“嘟”一声——挂801分机2.4 中继分组2.4.1 设置某外线为某几部分机的专线格式: * 4 1 A abc #注释: “A”为外线口号;”abc”为分机现时号例如: 将第三号外线设为”803”和”335”(335为某分机的现时号)的专线,设置如下: 提801分机开锁——输入“* 4 1 3 803 # ”——“嘟”一声后挂机——再提机开锁输入“ * 4 1 3 335# ”——“嘟”一声——挂801分机或用批处理方式：提801分机开锁——输入“* 4 1 3 803 # ”——“嘟”一声——继续输入“3 335 #”——“嘟”一声——挂801分机注意：（1）每根外线最多设置四部分机为其专线；（2）取消专线只需重新开通外线（见2.3项）即可。

电话交换机操作指南

电话交换机操作指南一.登陆与退出logiPASS?#######################WARNING: THE PROGRAMS AND DATA STORED ON THIS SYSTEM ARE LICENSED TOOR ARE THE PROPERTY OF NT/BNR AND ARE LAWFULL Y A VAILABLE ONL Y TO AUTHORIZED USERS FOR APPROVED PURPOSES. UNAUTHORIZED ACCESS TO ANY PROGRAM OR DA TA ON SYSTEM IS NOT PERMITTED. THIS SYSTEM MAY BE MONITORED AT ANY TIME FOR OPERATIONAL REASONS. THEREFORE, IF YOU ARE NOT AN AUTHORIZED USER, DO NOT ATTEMPT TO LOGIN..TTY #00 LOGGED IN 16:48 28/12/2007########################### 看到这个>符号, 表明登陆成功, 否则登陆失败.退出时,连续输入****即可. (注, 当操作过程中出现输入错误时, 也可以连续输入****退出)二.查询建号删号改号这4个操作, 都在电话交换机中的20模块中, 及在”>”后面输入ld 20, 然后回车既可.操作如下:> ld 20PT0000REQ:这是可以看到出现这个REQ: 的提示符, 表明进入20模块成功, 我们公司用到的电话交换机的相关操作, 几乎都在这里了, 这是个非常重要的模块.1.查询.这里以查询1905这个号码的相关信息为例:REQ: prt # 查询操作TYPE: dn # 查询类型为dnTYPE DNBCUSTDN 1905 #dn号码为1905DATEPAGEDESCUST 00DN 1905TYPE 500TN 007 0 00 15 MARP DES ENET 27 MAR 2007# 上面蓝色部分显示的是dn1905 所对应的tn号为多少.# 在电话交换机中, 主要的操作都以tn号为基础, 但tn号难以记忆, 所以, 我们一般# 都用dn号(分机号码), 来查询tn 号, 然后再进行相关操作CUST 01CUST 02ACT###########################下面这块就是利用上面查询得到的tn号, 来查询7 15 这个tn位的详细信息.REQ: prt # 查询操作TYPE: tn #查询类型位tnTYPE TNBTN 7 15 #输入tn号7 15 , 然后下面就是这个tn位的详细信息, DATEPAGEDESDES ENETTN 007 0 00 15TYPE 500CDEN 4DCUST 0WRLS NODN 1905 0 MARPAST NOIAPG 0HUNT 1900TGAR 0LDN NONCOS 2SGRP 0RNPG 121XLST 0SCI 0SCPWSFLT NOCAC_MFC 0CLS CTD DTN FBA XFA WTA THFD FNA HTA ONSLPR XRA CWD SWD PUA MWD RMMD SMWD LPD XHD CCSD LND TVDCFTD SFD MRD C6D CNID CLBD AUTUICDD CDMD LLCN EHTD MCTDGPUA DPUA CFXA ARHD OVDD AGTA CLTD LDTD ASCDMBXD CPFA CPTA UDI RCC HBTD DDGA NAMA MINDNRWD NRCD NROD CRD PRSD MCRDEXR0 SHL ABDD CFHD DNDY DNO3CWND USRD BNRD OCBD RTDD RBDD RBHD FAXD PGND FTTC RCO 0PLEV 02SPID NONEPRI 01AACD NOAACS NOMLWU_LANG 0FTR CFW 16FTR ACD 1600 4905 # 从这里可以看出, 1905这个号是在1600组的AGNDATE 27 MAR 20072.改号具体操作如下:>ld 20PT0000REQ: chg # 修改号码的命令TYPE: 5 # 类型这里写5TYPE 500TN 7 15 # 输入要修改号码的tn号ECHG yes # yes确定ITEM dn 1906 # 输入”dn 要改成的号码”这里是改为dn 1906SCH5039 # 可以看到返回的是失败, 失败号可以去查书上的错误表ITEM dn 1911 # 重新提示修改, 这里改为”dn 1911”, 然后下面一直按回##车就可以了MARPCPNDVMBITEMTIM000 10:30 29/12/2007 CPU 0#到这里修改, 就已经将1905修改成1911了, 可以通过上面提到的查询方法查看一##下, 是否修改成功.3.建号1、建立模拟电话号码：要创建一个新号, 首先要去查看电话交换机的那个tn板块, 查到一个不用的tn位号, 记录下来, 待会建号的时候, 要用到它, 因为要在上面开号么…这里, 我找了一个tn位8 9 , 下面就用这个tn位新建一个号码注: 这里需要说明一下, 我们新建号码时, 有2种情况, 一种是新建一个普通号码, 另一种是新建一个带组的号码, 譬如,现在要给1600组增加一个号码, 则只需在1600中找一个号码. 通过ld 20 利用查询方法, 查找dn是1600的信息, 便可以列出所有1600组的号码的tn位, 然后随便记下一个tn号,按照下面提到的操作便可以新建一个1600组的号码. 如果要新建一个普通号码(不是1600 等组中的号码), 只需找一个在组中的号码, 然后查找到它的tn位,就可以了.下面是以新建一个1600组号码为例:REQ: cpy 1 # 复制一个号码TYPE: 5 # 类型写5TYPE 500CFTN 7 15 # 复制的来源tn位, 这里输入7 15DES ENET*** MAKE PRINTER READY ***TN 8 9 # 要求输入复制给谁, 这里输入8 9DN 1723 # 指定复制后, 要将dn号修改为多少, 其实也就#是一个新号POS 4723 # 原则上这个数字可以随便写, 但我们建议写成##首位数+3, 其他位不变NEW 500 TN 008 0 00 09 DN 1723 POSID 4723SCH5525*** FINISHED ***MEM A V AIL: (U/P): 901195 USED U P: 515011 58353 TOT: 1474559DISK RECS A V AIL: 434TNS A V AIL: 31801 USED: 199 TOT: 32000ACD AGENTS A V AIL: 0 USED: 50 TOT: 50ANALOGUE TELEPHONES A V AIL: 409 USED: 121 TOT: 530AST A V AIL: 999 USED: 1 TOT: 1000WIRELESS TELEPHONES A V AIL: 0 USED: 0 TOT: 0#以上就完成了向1600组增加一个新号1723, 做完后,可以通过查询功能查看一下是否成功.建立数字电话号码：给数字电话组加装数字电话这里以给1800组加装数字电话为例，新的电话号码为1701首先利用查询功能找到1800组里现有的TN号，这里我查到TN号为5 3的电话DN 号为1810，建立数字电话在模块11中ld 11REQ: cpy 1 #复制一个号码；TYPE: 2616 #类型看电话机上的型号，公司大部分是M2616CFTN 5 3 # 复制的来源tn位, 这里输入5 3DES ENET*** MAKE PRINTER READY ***TN 5 11 # 要求输入复制给谁, 这里输入8 9POS 4993 # 原则上这个数字可以随便写, 但我们建议写成##首位数+3, 其他不不变#需要注意的是，这里的DN号是不用输入的，需要后边改的；NEW 2616 TN 005 0 00 11 POSID 4993SCH5525*** FINISHED ***MEM A V AIL: (U/P): 899634 USED U P: 515979 58946 TOT: 1474559DISK RECS A V AIL: 434TNS A V AIL: 31796 USED: 204 TOT: 32000ACD AGENTS A V AIL: 0 USED: 50 TOT: 50AST A V AIL: 1000 USED: 0 TOT: 1000DIGITAL TELEPHONES A V AIL: 110 USED: 20 TOT: 130#到这里，复制号码完成#查询复制号码信息REQ: prtTYPE: tnTYPE TNBTN 5 11DATEPAGEDESDES ENETTN 005 0 00 11TYPE 2616CDEN 8DCUST 0AOM 0FDN 1900TGAR 1LDN NONCOS 0SGRP 0RNPG 172SCI 0SSULNRS 16XLST 0SCPWSFLT NOCAC_MFC 0CLS TLD FBA WTA LPR PUA MTA FNA HTA ADD HFAMWA LMPN RMMD SMWD AAD IMD XHD IRD NID OLD VCE DRG1POD DSX VMD CMSD CCSD SWD LNA CNDDCFTD SFD MRD DDV CNID CDCA MSID DAPA BFED RCBDICDD CDMD LLCN MCTD CLBD AUTUGPUD DPUD DNDD CFXA ARHD FITD CNTD CLTD ASCDCPFA CPTA ABDD CFHD FICD NAID BUZZUDI RCC HBTD AHD DDGA NAMA MIND PRSD NRWD NRCD NRODDRDD EXR0USRD ULAD RTDD RBDD RBHD PGND OCBD FLXD FTTC DNDY DNO3 CPND_LANG ENGRCO 0HUNT 1900LHK 9PLEV 02SPID NONEASTIAPG 0AACS NOITNA NODGRPPRI 01MLWU_LANG 0DNDR 0KEY 00 ACD 1800 0 4993AGN01 NRD02 TRN0304 MSB05 AO606 MWK 19000708 ADL 16 #81810#0910 SCR 1810 0 #经查询，和你复制的电话号码相同，下边就是要把这个号改成你所需要的号码，这里以改成1701为例，一定注意前边的标号，就是那个key后边的数字11 ADL 16 122712 ADL 16 122713 ADL 16 122714 ADL 16 122715DATE 9 APR 2010NACT以下是改成所需号码方法REQ: chgTYPE: 2616TN 5 11ECHG yesERR225 0 2ITEM key 10 scr 1701 #改成你所需的号码；需要注意的是，key XX scr 所需电话号码，其中XX的值是上边查询到key后便的值，这里是10MARPCPNDVMBKEYITEMMIXMEM A V AIL: (U/P): 899625 USED U P: 515979 58955 TOT: 1474559DISK RECS A V AIL: 434TNS A V AIL: 31796 USED: 204 TOT: 32000ACD AGENTS A V AIL: 0 USED: 50 TOT: 50AST A V AIL: 1000 USED: 0 TOT: 1000DIGITAL TELEPHONES A V AIL: 110 USED: 20 TOT: 130#以下就是查询验证1810号码下TN号有几个，有没有刚才复制的那个，有，就是没有成功；没有成功；REQ: prtTYPE: dnTYPE DNBCUSTDN 1810DATEPAGEDESCUST 00DN 1810TYPE SL1TN 005 0 00 03 KEY 10 MARP DES ENET 2 SEP 2008(2616)CUST 01CUST 02NACT#以下是查询验证1810号码下TN号有几个，有没有刚才复制的那个，有，就是没有成功；没有成功；REQ: prtTYPE: dnTYPE DNBCUSTDN 1701DATEPAGEDESCUST 00DN 1701TYPE SL1TN 005 0 00 11 KEY 10 MARP DES ENET 2 SEP 2008(2616)CUST 01CUST 02NACT以上就是建立数字电话的过程，需要注意的是类型和模拟电话不一样，主要是看电话机的型号是什么，类型就是什么，还有就是建立数字电话在模块11中4.删号这个就比较简单了, 还是以tn号为操作线索, 可见tn号在电话交换机中的是非常重要的, 所以, 查询一定要使用熟练, 经常会用到dn -→tn 号的查询.下面以删除1723这个号码为例, 这里我已经知道其tn位就是8 9, 如果不知道, 还要使用查询功能, 将dn(1723)-----→tn(8 9).REQ: out # 删除的命令就是outTYPE: 5 # 类型写5/ 数字电话类型写的是机器型号TYPE 500TN 8 9 # 输入要删除的tn号8 9HUNT DN 1900MEM A V AIL: (U/P): 901373 USED U P: 514919 58267 TOT: 1474559DISK RECS A V AIL: 434TNS A V AIL: 31802 USED: 198 TOT: 32000ACD AGENTS A V AIL: 1 USED: 49 TOT: 50ANALOGUE TELEPHONES A V AIL: 410 USED: 120 TOT: 530AST A V AIL: 999 USED: 1 TOT: 1000WIRELESS TELEPHONES A V AIL: 0 USED: 0 TOT: 0这里就完成了.最后, 关于建号, 删号, 改号, 和查询, 这4个功能是非常重要的, 一定要熟练, 他们都是在电话交换机中的20模块中.三. 电话交换机数据的备份和简单维护1. 电话交换机中经过一番建号删号改号的操作后, 一点要保存一下, 以防止突然断电, 造成数据丢失. 数据备份方法:>ld 43 # 备份, 是在电话交换机中的43模块,. 通过ld 43进入EDD000.edd # 这里会出现一个. 的提示符, 在其后输入edd回车即可.DB SEQ NUM = 654CONFIGPHYSICAL MAPBCS TEMPLATEPBX TEMPLATECUSTACUSTCLID注: 建议每次电话交换机的操作后都备份一下.2. 公司停电的处理当公司突然停电, 来电后, 启动电话交换机的方法是, 先开启电话交换机下面的主控设备, 然后在开启, 上面的那个电话交换机随后在开启, 这个顺序不要弄错.3. 其他就没有什么要维护的了, 几十万的设备, 很稳定的.四. 修改电话交换机的时间这里, 以前出现过这样一个现象, 公司停电XX个小时, 等第二天上班工作是, 电虽然有了, 电话交换机也启动正常了, 但1600无人接听时, 提示现在是下班时间…….原因就是电话交换机的时间不对了.查看和修改电话交换的时间方法如下:>ld 2 # 进入2号模块TFC000.stad 29 12 2007 12 00 00 # 输入stad 后面的日期格式位日月年时分秒.TIM000 12:00 29/12/2007 CPU 0stTFC200.ttad SAT 29 12 2007 12 00 06# 修改完以后, 输入ttad 即可显示修改后的时间结果.五.建组和删组主要在23这个模块中操作, 具体如下:>ld 23 # 进入23这个模块ACD000MEM A V AIL: (U/P): 901373 USED U P: 514919 58267 TOT: 1474559DISK RECS A V AIL: 435ACD DNS A V AIL: 275 USED: 25 TOT: 300REQ new # 输入new , 新建一个组TYPE acd # 类型输入ACDCUST 0 # 这里输入0ACDN 2008 #这里输入新组号2008SCH0707 # 如果组号有冲突, 提示失败ACDN 5566 # 要求重新输入新组号5566,MWCDSACMAXP 80 # 这里是确定组中最大的组员数目SDNB # 下面就一直回车吧, 啥功能我也不懂.BSCWISAPRGAIACAAFRRTSRRT到这里就完成了新组号5566的新建.如果要删除一个组号, 那么要先将组中的所以成员都先删掉, 然后在删除.删除还是很简单,要用到out命令, 操作如下:>ld 23ACD000MEM A V AIL: (U/P): 900895 USED U P: 515197 58467 TOT: 1474559DISK RECS A V AIL: 435ACD DNS A V AIL: 274 USED: 26 TOT: 300REQ outTYPE acd # 要注意这里的类型是acdCUST 0ACDN 5566MEM A V AIL: (U/P): 901372 USED U P: 514919 58268 TOT: 1474559DISK RECS A V AIL: 435ACD DNS A V AIL: 275 USED: 25 TOT: 300六. 电话转接1. 普通号码的电话转接, 即任何人拨打某个分机号, 想自动转接到某个手机或其他号码上,方法为: 摘起电话按# 1 后跟分机号或者9+外线2. 1600这种组, 想转接到手机的操作方法如下:>ld 23 # 载入23模块ACD000MEM A V AIL: (U/P): 901372 USED U P: 514919 58268 TOT: 1474559DISK RECS A V AIL: 435ACD DNS A V AIL: 275 USED: 25 TOT: 300REQ chg # 输入chgTYPE acd # 类型是acdCUST 0 # 这里输入0ACDN 1600 # 输入组号1600MWCDSACMAXPSDNBBSCWISAPRGAIACAAFRRTSRRTNRRTFROANCFW 913436498662 # 上面和下面的东西都不管, 这里只要修改这里即可, 操作是# 要注意, 回车慢点, 别把这个跳过去了, 否则,只能从头再来. 这里我将1600的号码转接到# 139123456789这个手机号上, 方法是在ncfw 后面输入9139123456789. 要输入9 因为是# # 外线么. 想要改回来的时候, 只需重复上面的步骤, 然后将9139123456798改为1900就可# 以了.FNCFCWTTHMSBACPQFORCRTQTSPCPOBTNRAOCWTH最好, 这台交换机的功能还有很多, 我们能掌握的只有这些, 需要大家多加练习.附电话交换机常用命令：北电PBX程控电话交换机基本操作命令logi <用户名>pass ? <密码>>ld 10 /修改数据>ld 20 /打印数据1。

电话交换机设置详解

电话交换机设置详解
电话交换机设置详解
工具/原料
串口控制线一条，成都信达通电话交换机管理软件1份，带串口的主机一台。

方法/步骤
第一步将准备的串口控制线连接电脑主机与电话交换机。

第二步在电脑上安装电话交换机管理软件。

第三步将安装好的电话交换机管理软件打开。

第四步输入用户名，密码登录电话交换机管理系统。

第无步登录成功后，在如图所示的地方点击进去设置。

第六步在设置之前，首先将交换机里面的原始参数上传到电脑软件里，才便于我们对它进行设置。

第七我们首先设置电话交换机的值班方式和值班的分机。

第八步我们设置我们想要的分机号码和打外线的拨号方式。

第九步连接好电脑与电话交换机的音频线，按照图示上传录制好的MP3格式公司彩铃文件，至此电话交换机就基本调试好了。

注意事项
本教程使用的电话交换机管理软件适用用于上海朗竞，利达信，TCL,华维，天信王牌，冰河，统瑞。

不适用于国威，申欧，数字芯王牌，中联等电话交换机。

王牌 COM816数字程控交换机

王牌 COM816数字程控交换机601摘机拨*011234# 然后拨*4000# *5000# *6000# *7000# *8000# *9000# *0000# 用该就可以了一般都是这几个号复位到出厂进入编程状态首先在801总机上(或601,或01端口)：威而信TC2000系列提机拨*011234#，挂机。

TCL王牌AF系列AT系列提机拨*011234#，挂机。

必须要进入编程状态，才能设置以下功能！1、分机号码弹编（即改分机号码）代码是：* 7 abc ABC # （信立通LC-138 * 6 abc ABC #）abc为分机原始号码，ABC为分机新号码(100-999)，注意想要的分机号不能与交换机有的号码相重。

！(#94查询分机物理原理号码，#95查询分机物理原理号码，注意是数“嘟”声。

价格低没有语音提示)2、分机等级限制设置1级无限制，2级不能拨国际电话可拨国内电话，4级不能拨国内电话可拨市话6级只能内部电话* 51 * 分机号等级#如：设802分机为国内及市话设置代码：* 51 * 802 2 #3、中继外线开通设置开通第1条外线设置代码：* 3 外线端号# （外线端号是1-4）4、设置外线打入时响铃分机设置* 1外线端口号原始号码的末位数# （TCL王牌外线端口号是一位数，其它是两位数）例如：设第1条外线为802分机响铃设置代码：* 1 01 2 # 说明：第一条外线是01（TCL是1），802的末位数是25、设外线打入为电脑语音提示，设置代码* 20 外线端口号# 外线端口号是01-04，TCL是1-4设全部外线为电脑语音提示* 20 #6、设外线打入为人工转接方式（外线打入直接总机响铃）* 21 #6、自录入中继提示电脑语音提示设置：录音代码：*22# “嘟”声开始说话时长12秒，试听效果：*23#7、设置所有分机拨外线方式（出厂状态拨0出局）*8 分机号1 # 提机直通外线，不拨“0”，打内线要在分机号前面加“*”清除：*8000#1.优胜功能介绍王牌 COM816数字程控交换机一般功能*内部分机编号四位号码右进行弹性编号，分机可进行三位或四位编号。

TCL王牌程控交换机集团电话使用说明书(改良版)

TCL 程控机使用方法编程须知分机要用双音频机，所有系统编程必须在６０１－６０４号分机上操作。

系统编程输入正确会听到“嘟”一声正确音，输入错误会听“嘟嘟嘟”三声错误音。

在输入指令时，必须在正音及错误音结束后方可输入，否则会造成输入错误。

编程结束后，无须停电，所设功能即能生效。

进入系统编程状态编程状态下指令可连续输入不必挂机。

外线指邮局来的线（与交换机ＬＩＮＥＩ－ＬＩＮＥ４口连接），也称中继；线指与交换机６０１－６１６口连接的线。

编程主机在直接出局时拨*#*XXXX；在间接出局时拨#*XXXX（XXXX为四位编程密码，出厂时0000）；当听到“嘟”一声表示己进入系统编程状态，密码更改方法参见密码修改，如输入密码错误可在听完错误提示音后继续输入密码（无须输入*#*）。

则输入：提编程主机（1-4号分机）；输入“*#*0000”；嘟”一声*特别注意以下功能设置需在编程状态下进行；编程时分机顺序号Ｎ为01-16）；（为两位数）；外线编号M为1-4（一位数）１、恢复出厂状态指令：0000#说明：恢复时要稍等待，听到证实音表示已经初始化。

初始状态值参见附录二。

此指令不恢复弹性编码所编分机；２、密码修改指令：09XXXX# XXXX为编程密码，在初始状态时１号主码为0000说明：听到嘟一声，即己修改编程密码，例如：091234#---编程密码改为1234，则输入：在系统编程状态下：输入“091234#”：嘟”一声３、闪断（拍叉转移用）时间设置'指令：00L#（L=1-5）L=1（0．8秒）；L=2（1．0秒）；L=3（1．2秒）；L=4（1．5秒）；L=5（1．8秒）注：拍叉（闪断）即拍叉簧，是指一种操作，可用手指把叉簧，压到底，大约一秒的时间，即刻又把手指放开，在需要拍叉的时候如果操作正确，系统会发出“嘟”的一声确认音。

如果没有听到“嘟”的一声或听到“嘟嘟嘟”的三声，就要重新操作。

４、开通外线指令：0600# 开通外线0610# 关闭所有外线.王牌集团.交换机060M# 开通第M号外线061M# 关闭第M号外线（M=1-4）说明：用来设定外线端口是否连有外线：如外线端口连有外线则需要开通，如某外线端口没连外线则须关闭此外线。

【优质】tcl,kfr-32gw,说明书-范文word版 (11页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==tcl,kfr-32gw,说明书篇一：TCL79型电话说明书TCL（79型）电话说明书没有关于设置来电转移的阐述，需要到你所属的通讯公司免费办理开通业务；如果已经办理了开通业务后的设置方法：设置方法：拨*57*转出的电话号码#，听到证实音后挂机。

注销方式：拨#57#，听到证实音后挂机。

篇二：TCL程控交换机使用说明TCL 程控电话机使用方法编程须知分机要用双音频电话机，所有系统编程必须在６０１－６０４号分机上操作。

系统编程输入正确会听到“嘟”一声正确音，输入错误会听“嘟嘟嘟”三声错误音。

在输入指令时，必须在正音及错误音结束后方可输入，否则会造成输入错误。

编程结束后，无须停电，所设功能即能生效。

进入系统编程状态编程状态下指令可连续输入不必挂机。

外线指邮局来的电话线（与交换机ＬＩＮＥＩ－ＬＩＮＥ４口连接），也称中继；内线指与交换机６０１－６１６口连接的线。

编程主机在直接出局时拨*#*XXXX；在间接出局时拨#*XXXX（XXXX为四位编程密码，出厂时0000）；当听到“嘟”一声表示己进入系统编程状态，密码更改方法参见密码修改，如输入密码错误可在听完错误提示音后继续输入密码（无须输入*#*）。

则输入：提编程主机（1-4号分机）；输入“*#*0000”；嘟”一声*特别注意以下功能设置需在编程状态下进行；编程时分机顺序号Ｎ为01-16）；（为两位数）；外线编号M为1-4（一位数）１、恢复出厂状态指令：0000#说明：恢复时要稍等待，听到证实音表示已经初始化。

初始状态值参见附录二。

此指令不恢复弹性编码所编分机号码；２、密码修改指令：09XXXX# XXXX为编程密码，在初始状态时１号主机密码为0000说明：听到嘟一声，即己修改编程密码，例如：091234#---编程密码改为1234，则输入：在系统编程状态下：输入“091234#”：嘟”一声３、闪断（拍叉转移用）时间设置'指令：00L#（L=1-5）L=1（0．8秒）；L=2（1．0秒）；L=3（1．2秒）；L=4（1．5秒）；L=5（1．8秒）注：拍叉（闪断）即拍叉簧，是指一种操作，可用手指把叉簧，压到底，大约一秒的时间，即刻又把手指放开，在需要拍叉的时候如果操作正确，系统会发出“嘟”的一声确认音。

王牌交换机说明书

王牌程控电话交换机系统编程:密码是：2008，1.设置密码*01 ABCD#(系统密码)2.修改密码*02 ABCD#(新密码)3.外线开通*3 ABCD#(ABCD外线端口) 例:*3123#/*3234#(123/234是外线端口号) 4.中继分组*41 A abc# 注A:为外线端口abc:分机现时号例:*41 4 803#/*41 3335#(每根外线最多设置4部分机)设置某分机只能使用某外线*42 A abc# 例: *42 3 807#/*42 5 818#5.设置打入时响铃分机*1 m abcd# m标示m条外线/abcd表响铃分机原始号码末位例:*1 12#/*1 2 3 6#6.设置外线呼入方式设置全部外线人工值班:*2 1 #(当设为人工值班方式后,外线打入时预先已设定的响铃分机)设置全部外线电脑值班: *2 0# 注:外线呼入时,所有分机均不响铃,而外线将听到"导入信息"外线可根据导入信息直拨分机号或查号设置某些万县为电脑值班: *20 m#(m外线编号1-4)设定第一值班分机: *25 abc# 注:abc为分机现时号码设定第二值班分机: *26 abc# 注:abc为分机现时号码录入"引导语音信息"*22# 外线呼入时提示外线作相应操作的提示音,入:您好,通信公司,请拨分机号查号请拨0注:录音最长12sec听到嘟声开始录音监听导入信息: *23# 监听音乐:*24#7.设定分机呼出等级及限拨字头设置某部分机等级*51 abc n#注: abc分机号/n:0表示只拨打特许号码1表示分机无呼出限制2分机不能拨打国际长途3分机不能拨打长途4不能拨打 A 组限拨字头5分机不能拨打B组限拨字头6分机不能拨打外线设置全部分机等级*51 n #加入A组市话限拨字头*52 abcd# 注:abcd为限拨字头例:*52 573#/*52 8#禁拨573或8开头的市话清楚B组市话限拨字头: *53#加入特许拨号字头:*54 abcd# 注:abcd为特许电话字头长途可为4位市话最多3位(使用特许拨号必须将该分机设为0级)清楚特许拨号字头:*54#更改分机号码:*6 ABC abc# 注:ABC为分机原始号码abc为新分机号码例:*6 814 537#恢复分机号码9.设置分机打出方式*8 abc n# 注:abc分机号n=0(表示拨0出外线和拍叉簧出外线)/1(表示分机直拨外线)取消全部分机直拨外线方式*8 000#10呼出限时管理*9 abc MN# 注:MN:1-99min 取消分机呼出限时:*9 abc# 恢复出场状态:*7000#用户使用命令:代接电话:#7(若分机为直拨外线则先拨* #7)设置离位转移:#*abc(abc为目的地分机号)。
