轴向压力表

轴向压力表

进口轴向压力表的概述：

中国市场上进口的轴向压力表比较多，主要用德国的，意大利的，美国的等等，但从性价比来讲意大利的轴向压力表最高，市场上意大利轴向压力表的代表产品有意大利OR的0240系列和0301系列轴向压力表。

轴向压力表的使用和工作原理：

在工业过程控制与技术测量过程中，由于机械式轴向压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式轴向压力表得到越来越广泛的应用。

轴向压力表的工作原理：弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。

机械轴向压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械轴向压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。所测量的压力一般视为相对压力。一般相对点选为大气压力。弹性元件在介质压力作用下产生的弹性变形，通过轴向压力表的齿轮传动机构放大，轴向压力表就会显示出相对于大气压的相对值(或高或低)。

在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。

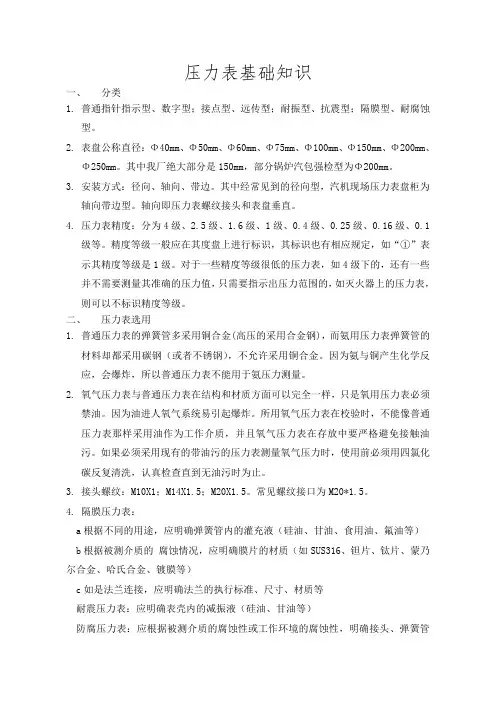

轴向压力表种类

它不仅有一般（普通）指针指示型，还有数字型；不仅有常规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型，还有抗震型；不仅有隔膜型，还有耐腐型...。

轴向压力表系列它不仅有常规系列，还有数字系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后

构成了完整的系列。

轴向压力表的规格型号

从公称直径看，有Φ41mm、Φ50mm、Φ63mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm 等。

有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。直接安装式，又分为径向直接安装式和轴向直接安装式。其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的轴向压力表上才选用。

从量域和量程区分:

在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围(仪表量程)；在负压量域(真空)又有3种负压(真空表)；正压与负压联程的轴向压力表是一种跨量域的轴向压力表。其规范名称为压力真空表，也有称之为真空轴向压力表。它不但可以测量正压压力，也可测量负压压力。

轴向压力表按其测量精确度

可分为精密轴向压力表、一般轴向压力表。精密轴向压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级0.05级；一般轴向压力表的测量精确度等级分别为1.0、1.6、2.5、4. 0级。

轴向压力表按其测量基准

轴向压力表按其指示压力的基准不同，分为一般轴向压力表、绝对轴向压力表不锈钢轴向压

力表、差压表。一般轴向压力表以大气压力为基准；绝压表以绝对压力零位为基准；差压表测量两个被测压力之差。

轴向压力表按其测量范围

分为真空表、压力真空表、微压表、低压表、中轴向压力表的分类有：

中压表及高压表。真空表用于测量小于大气压力的压力值；压力真空表用于测量小于和大于大气压力的压力值；微压表用于测量小于60000 Pa的压力值；低压表用于测量0~6MPa压力值；中压表用于测量10~60MPa压力值；高压表用于测量100MPa以上压力值。

轴向压力表按其显示方式分

指针轴向压力表,数字轴向压力表

轴向压力表按其使用功能分

轴向压力表按其使用功能不同可分为就地指示型轴向压力表和带电信号控制型轴向压力表。一般轴向压力表、真空轴向压力表、耐震轴向压力表、不锈钢轴向压力表等都属于就地指示型轴向压力表，除指示压力外无其他控制功能。

带电信号控制型轴向压力表输出信号主要有：

a.开关信号（如电接点轴向压力表）

b.电阻信号(如电阻远传轴向压力表)

c.电流信号(如电感压力变送器,远传轴向压力表,压力变送器等)

轴向压力表按测量介质特性不同可分为:

一般型轴向压力表

一般型轴向压力表用于测量无爆炸、不结晶、不凝固对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力.

耐腐蚀型轴向压力表

耐腐蚀型轴向压力表用于测量腐蚀性介质的压力,常用的有不锈钢型轴向压力表、隔膜型轴向压力表等.

防爆型轴向压力表

防爆型轴向压力表用在环境有爆炸性混合物的危险场所,如防爆电接点轴向压力表,防爆变送器等.

专用型轴向压力表

由于被测量介质的特殊性,在轴向压力表上应有规定的色标，并注明特殊介质的名称.氧气表必须标以红色“ 禁油” 字样，氢气用深绿色下横线色标，氨用黄色下横线色标等

等。

耐震轴向压力表的壳体制成全密封结构，且在壳体内填充阻尼油（现在大部分用硅油填充），由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。

带有电接点控制开关的轴向压力表可以实现发讯报警或控制功能。

带有远传机构的轴向压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。

隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高温、易结晶介质的压力。

轴向压力表的弹性元件机械轴向压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械轴向压力表采用弹簧管（波登管）、膜片、膜盒及波纹管等敏感元件并按此分类。敏感元件一般是由铜合金、不锈钢或由特殊材料制成。

原理：轴向压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。

构造：

溢流孔：

若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。

指针：

除标准指针外，其他指针也是可选的。（零调指针最大值指针或设定指针）请在选型表中列出。

玻璃面板：

除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。

膜片敏感元件

是带有波浪的圆形膜片，膜片本身位于两个法兰之间，或焊接在法兰盘上或其边缘夹在两个法兰盘之间。膜片一侧受到测量介质的压力。这样膜片所产生的微小弯曲变形可用来间接测量介质的压力。压力的大小由指针显示。膜片与波登管相比其传递力较大。由于膜片本身周围边缘固定，所以其防振性较好。膜片轴向压力表可达到很高的过压保护（比如膜片贴附在上法兰盘上）。膜片还可以加上保护镀层以提高防腐性。利用开口法兰、冲洗、开口等措施可用膜片轴向压力表测量粘度很大、不清洁的及结晶的介质。膜片轴向压力表的压力测量范
