Variolink II树脂水门汀

Variolink II树脂水门汀
点击查看更多产品图片
产品信息
产品名称Variolink II树脂水门汀
产品编号
产品规格
产品说明Variolink II多功能水门汀
使用说明书
产品介绍：
多功能水门汀是一种双固化（光固化和自然固化）的树脂水门汀，用于粘固
铸瓷、全瓷及复合树脂的修复体。

如果在修复体的每个面都能被光充足地照
射，也可以单独使用多功能水门汀基膏光固化粘固（例如，粘固全瓷贴面）。

Variolink II是从最先进的瓷化树脂技术发展来的，所以特殊的复合树脂填料使Variolink II拥有极好的物理性能，极高的耐磨性，极好的X光阻
射性，非常好的色泽和光泽，特殊的氟释放；Variolink II有6种颜色的基
膏和2种颜色的催化剂，还有三种不同的粘度，可根据不同的临床需要选用。

所以，任何一个临床病例都能选择到适用的Variolink II产品。

颜色：
Variolink II基膏有下列颜色可选择：
漂白色 010 —
切缘透明色 T —
白色 110 A1
白色遮盖剂——
棕色 340 A4
黄色（通用） 210 A3
高粘度/低粘度的催化剂黄色（通用） 210 A3
透明色 T —
特高粘度的催化剂黄色（通用） 210 A3
透明色 T —
工作时间：
当温度于37摄氏度/99华氏度时，操作时间约3分半钟
调拌的比例：
基膏和催化剂按1：1的比例调拌
成分：
基质单体是由BIS-GMA（双酚A二甲丙烯酸甘油脂），二甲基丙烯酸氨基甲酸乙脂（urethane dimethacry(ate)和二甲基丙烯酸二缩三乙二醇脂组成，无机填料由玻璃钡，三氟化镱，钡-铝-氟化硅酸盐和球状的混合氧物组成，添加成成：催化剂，稳定剂和色素，微粒大小在0.04~3.0微米之间,平均微粒度为0.7微米
适用范围：
粘固技工中心制作的和门诊即刻制作的各种全瓷和树脂、塑料的修复体，如：嵌体、高嵌体、全冠、非金属固定桥、贴面、桩核等。

禁忌范围：
如患者对某种成分过敏时慎用
工作面不能隔湿时勿用
不能按使用说明所列的使用方法操作时勿用
副作用：
未发现对人体有不良副作用，在中龋或深龋的洞中使用时，可能会刺激牙髓，所以对于中龋或深龋的窝洞，应先使用洞衬或垫底后再使用Variolink II 干扰及抑制因素：
含有丁香酚或丁香油类材料会妨碍树脂的聚合，应避免同时使用。

操作流程图

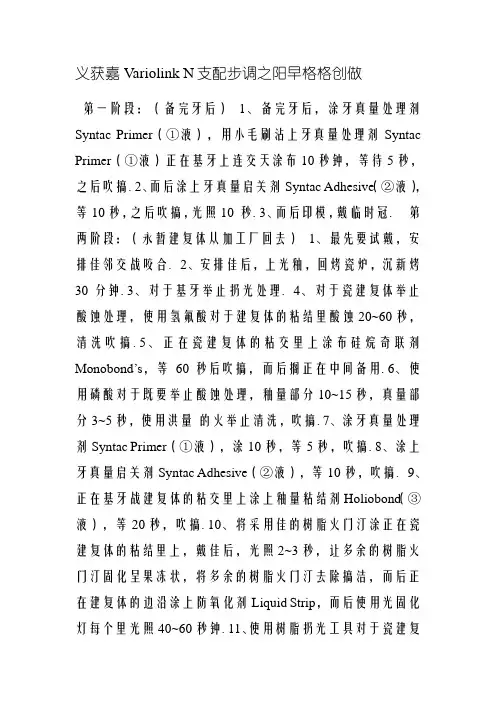

操作步骤：
1、去除临时修复体：用抛光刷和不含氟和油的抛光膏尽量去除洞壁或基牙
上残留的临时粘接材料
注意：临时修复体的粘接剂应使用不含丁香油的粘固粉（剂），因为丁香油会妨碍Variolink II的聚合固化，请使用provilink临时粘接材料、临时嵌体树脂Systemp inlay和临时高嵌体树脂Systemp onlay
2、永久修复体的试戴：为了获得最好的美容修复效果，使用Variloink II
试色膏选定树脂水门汀颜色，选色时嘱患者不要咬合牙齿以避免损坏修复体，如有必要，用一支新的金刚砂车针以中速及较轻的压力调磨修复体，最后抛光打磨表面。

3、隔湿：
建议使用橡皮障隔湿
修复体预处理
提示：下面的操作步骤4a和5a可以由牙科护士完成。

4a、清洁：
用水彻底清洗修复体表面的试色甘油凝胶，然后用无油无水的清洁气体吹干修复体
5a、预处理修复体：
修复体的组织面冲洗、吹干，涂上硅化剂，等待60秒后吹干。

粘固前处理窝洞和基牙
4b、清洁牙面：
用喷射的水流冲洗牙面，然后吹干
5b、处理牙面：
用Total Etch酸蚀凝胶（含37%磷酸），先从边缘的牙釉质开始涂抹最后向牙本质涂抹，牙釉质酸蚀15-20秒，牙本质酸蚀5-10
秒。

用大量的较柔和的水流彻底冲洗酸蚀凝胶至少10秒钟，多余的水分用清洁柔和的气流吹干，注意：不能过分吹干，备牙面应稍显潮
湿。

酸蚀后的牙釉质表面应显白垩色，如果没有显现白垩色，或又被唾液和血液污染，应重新酸蚀。

然后，酸蚀面涂上充足的粘接剂，等待10秒，以便粘接剂充分渗透，彻底吹干粘接剂的溶剂，光照10秒（详见Excite DSC双固化
一步粘接剂和Systac二合一粘接剂的说明书）。

提示：
可用一个玻璃纸条粘在靠近备牙面的边缘，防止邻近牙面和牙齿被酸蚀，同时粘固后多余的粘固剂也易于去除，用一个合适的牙间楔子将隔离条固定
6、使用Variolink II水门汀
催化剂和Variolink II基膏按1：1的比例调合约10秒钟，应使用塑料调拌刀，勿用金属调拌刀，否则会改变粘固剂的颜色。

混合后的Variolink II 有约3分半钟的操作时间（常温下20℃）
注意事项：
Variolink II是一种双固化的材料，对蓝光敏感（手术灯光，周围光线），所以Variolink II应该在需要粘固时才开始调拌，操作过程中避免强光照射。

如果将漂白色基膏bleach*L010、A1色、白色遮色膏、A4色基膏与催化剂混合可得到一个混合色
如果调拌时太用力或动作过猛，空气会混入糊剂中，产生气泡，从而延长固化的时间并降低其粘固性
及时去除多余的粘接剂，特别是在邻面或龈下等器械不易达到的隐蔽位置，如果等到Variolink II完全固化以后再用器械去除将会非常困难而且浪费时间
建议：
制造商建议在粘固全冠和部分冠时使用低粘度的催化剂，粘固嵌体和高嵌体时使用高粘度的催化剂，但是，牙科医生可以根据具体情况选择合适的粘度
如果牙体组织将来会变色，建议使用白色的遮盖剂，Variolink II遮盖剂具有非常好▲▲的遮盖作用
因为贴面的粘固层较薄，而且透明度高，所以可以只使用基膏，光照固化即可，不需要与催化剂调拌；在粘结贴面时，为了方便可以使用
Variolink II粘固棒Vivastick粘着贴面非粘接面，方便处理及就位
7、修复体就位：
a)嵌体/高嵌体：用一把小毛刷或调拌刀将调拌好的Variolink II
涂到基牙的粘接面和修复体的粘接面，避免产生气泡
b)冠/固定桥：将调拌好的Variolink II一半涂在冠的内面，另一
半涂在基牙上，尽量防止气泡产生
c)贴面：直接用注射头将基膏涂到修复体的内面和牙面上。

注意事项：
先将修复体就位，轻压，然后用器械将多余的粘固剂去掉
如果修复体很大，切记要及时去掉多余的粘固剂，尤其是那些器械不易达到的部位（邻面和龈下）
增加压力并维持几秒钟，同时去除多余的粘固剂
为了在去除多余材料的过程中不影响固位，可以光照2～3秒。

8、聚合固化
牙的每一面光照时间至少为40秒。

注意事项：
Variolink II和其他树脂类产品一样会出现氧化现象，所以在与空气接触的表层（厚度约50μm）光照时不能完全固化。

氧化现象可以通过以下两种途径解决。

1）在边缘留一小部分多余的Variolink II，这样，只有边缘多余的粘结剂与空气接触被氧化，而且在光照结束后，多余的材料很容易
去掉。

2）去除多余的材料后用甘油凝胶覆盖边缘，然后再光照，这样可以避免生成氧化层。

9、抛光
用一个抛光的金钢砂车针（颗粒小于25μm）去除多余的粘结剂，然后用橡皮杯抛光。

邻面用抛光砂带抛光
检查咬合关系,调颌
最后用碳化硅抛光杯抛光边缘
10、氟保护剂的使用
在抛光结束后在边缘涂上氟保护剂防止继发龋
储藏条件：
催化剂需要冷藏，温度为2-8摄氏度
过期的产品请不要使用
注意：使用后请立即盖好盖子，暴露在光线中的粘接剂会发生固化反应。
