35KV高压柜

合集下载

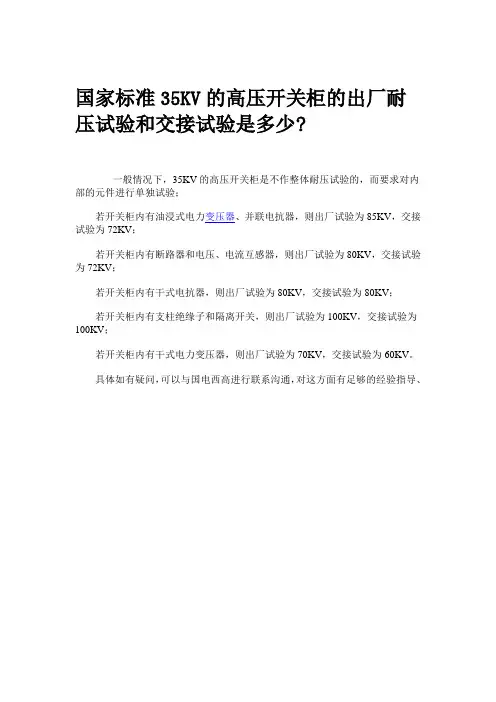

35KV高压开关柜出厂试验国家标准

35KV高压开关柜出厂试验国家标准

国家标准35KV的高压开关柜的出厂耐压试验和交接试验是多少?
一般情况下,35KV的高压开关柜是不作整体耐压试验的,而要求对内部的元件进行单独试验;
若开关柜内有油浸式电力变压器、并联电抗器,则出厂试验为85KV,交接试验为72KV;
若开关柜内有断路器和电压、电流互感器,则出厂试验为80KV,交接试验为72KV;
若开关柜内有干式电抗器,则出厂试验为80KV,交接试验为80KV;
若开关柜内有支柱绝缘子和隔离开关,则出厂试验为100KV,交接试验为100KV;
若开关柜内有干式电力变压器,则出厂试验为70KV,交接试验为60KV。

具体如有疑问,可以与国电西高进行联系沟通,对这方面有足够的经验指导、。

35kv高压开关柜的组成

35kv高压开关柜的组成

35kv高压开关柜的组成
35kV高压开关柜由以下几个主要部分组成:
1. 外壳:由防护和绝缘材料制成的外部壳体,用于保护内部的电器设备免受外界的影响和损害。

2. 隔断:用于将高压回路与接地回路隔离,防止电流泄漏。

隔断通常由导电材料制成,具有良好的绝缘性能和耐电弧能力。

3. 断路器:用于控制和切断高压电路中的电流。

断路器通常由可靠的电磁或机械装置控制,以确保在故障发生时能快速切断电流,并保护其他设备和人员的安全。

4. 绝缘子:用于保护高压电路与接地回路之间的绝缘。

绝缘子通常由耐热、耐电弧材料制成,可以有效地隔离高压电路和外部环境。

5. 控制和保护装置:用于监控和控制高压开关柜的操作状态,并在需要时采取相应的保护措施。

控制和保护装置通常包括电流、电压、温度和压力传感器,以及接触器、继电器和保护装置。

6. 接地设备:用于将电流导入地面,以确保人员和设备的安全。

接地设备通常由导电材料制成,可以有效地将电流导入地面。

7. 连接件和导线:用于连接不同部分的电器设备,并传输电流和信号。

连接件和导线通常由导电材料制成,具有良好的导电
性和耐久性。

8. 操作机构:用于手动操作高压开关柜的各个部分,如断路器和隔断。

操作机构通常由可靠的机械装置或电动机控制,以确保准确和安全的操作。

35kv高压开关柜操作流程

35kv高压开关柜操作流程

35kv高压开关柜操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!35kV高压开关柜是电力系统中重要的组成部分,用于控制、保护和监测高压电力设备。

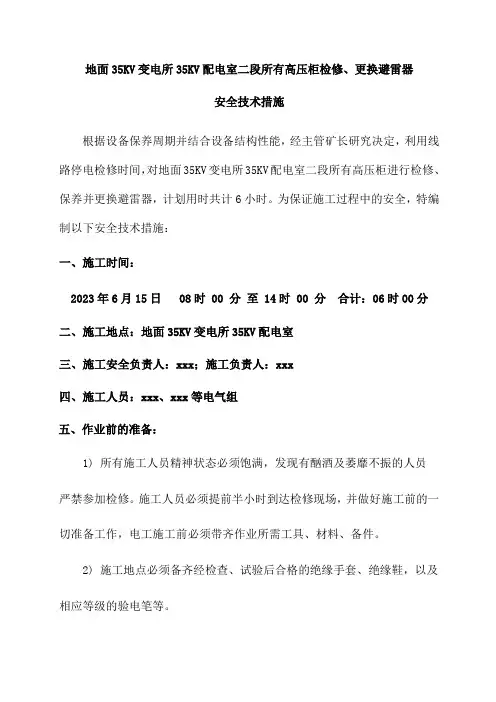

地面变电所35KV室高压柜更换避雷器安全措施

地面变电所35KV室高压柜更换避雷器安全措施

地面35KV变电所35KV配电室二段所有高压柜检修、更换避雷器安全技术措施根据设备保养周期并结合设备结构性能,经主管矿长研究决定,利用线路停电检修时间,对地面35KV变电所35KV配电室二段所有高压柜进行检修、保养并更换避雷器,计划用时共计6小时。

为保证施工过程中的安全,特编制以下安全技术措施:一、施工时间:2023年6月15日 08时 00 分至 14时 00 分合计:06时00分二、施工地点:地面35KV变电所35KV配电室三、施工安全负责人:xxx;施工负责人:xxx四、施工人员:xxx、xxx等电气组五、作业前的准备:1) 所有施工人员精神状态必须饱满,发现有酗酒及萎靡不振的人员严禁参加检修。

施工人员必须提前半小时到达检修现场,并做好施工前的一切准备工作,电工施工前必须带齐作业所需工具、材料、备件。

2) 施工地点必须备齐经检查、试验后合格的绝缘手套、绝缘鞋,以及相应等级的验电笔等。

3) 施工人员必须熟悉所施工范围内的供电系统、电气设备的技术特征及电缆的分布情况。

4)所有施工人员必须听从施工安全负责人的统一指挥。

5)施工前,首先确认赵联进线都停电状态,在线路架空线进线端按照操作规程依次挂好三项短路接地线;另外在2#主变10KV进线侧也依次挂好三项短路接地线,最后对要检修的3202、3210、3204、4202高压开关、负荷线路进行验电、放电,确认线路和高压柜完全无电并正确合好接地刀后方可施工,施工过程中,必须严格按照《煤矿安全规程》相关要求进行作业,重点做好防止反送电措施。

六、设备操作及施工过程的安全技术措施:1、严格按照电气设备使用操作手册进行操作。

所有施工人员必须经过培训且考核合格,持证上岗。

2、非专职电气人员严禁操作任何电气(器)设备。

施工过程中不容许任何人进行带电作业操作。

检修的变电所门口拉好警戒线,安全负责人监护好,杜绝非工作人员进入施工区域。

3、施工过程中不得带电检修、搬迁电气设备、电缆,身体的任何部位防止触碰带电器件,在狭小空间施工时要做好各项防护措施。

35kV高压开关柜相关知识讲义

35kV高压开关柜相关知识讲义
PPT
35kV高压柜相关知识介绍
35kV站用变Z35-2由冷备用转运行 1)检查35kV站用变Z35-2低压开关确已断开 2)将35kV站用变Z35-2手车推至工作位置并合上闭锁把手 3)用上35kV站用变Z35-2手车二次插头 4)检查35kV站用变Z35-2手车一次插头三相确已合好 5)合上35kV站用变Z35-2低压开关 6)将站用变切换开关投至35kV指示位置
铭牌 型号:SC9(干式变压器) 高压侧:35kV 0.4A 低压侧:0.82kV 72.17A 接线组别:Yyn0 冷却方式:AN(自然空气冷却) 户内,额定容量50kVA
注意:所用变手车无闭锁小把手, 保证手车不能带负荷时被拉动的 措施是:手车的移动机构上有行 程开关,其接点受控于手车移动 机构操作把手,当变压器手车在 工作位置时,若使手车脱离工作 位置必操动把手,而此时行程开 关在一次隔离插头未脱离之前先 行断开,使装于变压器二次侧的 交流接触器分断。
PPT
导正及接地装置,1、手车推 入柜内时在宽度方向上的偏差 有较高要求,尽靠轨道导正是 不够的,需要依靠导正装置精 确导正;2、确保手车在开关 柜内保持良好接地
35kV高压柜相关知识介绍
低压侧断路器, 连接至仪表室 内低压开关, 辅助触点用于 反映手车位置
低压侧保险
图4 35kV站用变手车 PPT
高压侧绝缘支撑和绝缘套管
PPT
35kV高压柜相关知识介绍
将9131辛科线由检修转运行
1)断开辛科线9131开关柜接地刀闸 2)检查辛科线9131开关柜接地刀闸三相确已断开 3)检查辛科线9131手车开关三相确已断开 4)将辛科线9131开关手车推至试验位置 5)用上辛科线9131手车开关柜二次插头 6)提起辛科线9131开关手车二次插头闭锁把手 7)合上辛科线9131开关柜控制电源小开关 6)合上辛科线9131开关柜合闸电源小开关 7)将辛科线9131开关手车推至工作位置并合上闭锁把手 8)检查辛科线9131手车开关上、下一次插头三相确已合好 9)将辛科线9131开关柜门闭锁

35KV高压开关柜讲义

35KV高压开关柜讲义
2019/2/3
分闸操作 合闸完成后,若接到合 闸信号,则分闸电磁铁 动铁芯吸合,带动分闸 半轴转动,扣板脱扣。 输出主轴在分闸弹簧力 及触头弹簧力作用下顺 时针转动,使两级四连 杆机构运动,绝缘拉杆 向下拉动灭弧室导电杆, 完成分闸动作。
2019ห้องสมุดไป่ตู้2/3
断路器的联锁功能
1、配置电气合闸闭锁装置,在合闸闭锁未解锁的情况下, 不能合闸操作。 2、断路器处于合闸状态时,联锁机构使断路器不能再次执 行合闸动作。 3、断路器合闸结束后,若合闸电信号未及时去除,断路器 的内部防跳控制回路将切断合闸回路,防止断路器多次 合闸。 4、手车式断路器在试验位置和工作位置之间时,断路器具 有禁止合闸功能,防止断路器处于合闸状态进入工作位 置。 5、手车式断路器在工作位置或试验位置合闸后,具有可靠 地联锁,使手车无法移动,防止断路器在合闸状态推进 或拉出负荷区。 2019/2/3
2019/2/3
断路器的灭弧原理
断路器配用的真空灭弧室,具有极高的真空度。断 路器在正常分闸时,动触头在机构的带动下运动, 触头分离并在其间产生电弧,由于触头的特殊设计, 使其在触头间隙产生适宜的纵向磁场,控制电弧在 触头表面均匀燃烧,并维持较低的电弧电压,当电 弧电流自然过零时,电弧熄灭,残留的离子、电子 和金属蒸汽很快复合或凝聚在触头表面和屏蔽罩上, 灭弧室断口的绝缘强度很快恢复,其速度高于断口 恢复电压的恢复速度,灭弧室成功灭弧。
40.5KV断路器操作步骤
手车式断路器操作步骤 如下:将手车推进开关 柜中,底盘车两边的舌 板固定好后,将推进手 柄插入推进孔中,顺时 针摇动为推进,逆时针 摇动为退出。推进总行 程440mm,在分闸状 态下,应顺利进入工作 位置或试验位置,请中 速转动手柄44圈,同时 相应位置指示回路接通

35kv高压开关柜 (2)

35kv高压开关柜 (2)

35kv高压开关柜一、引言35kv高压开关柜是电力系统中用于控制和保护电力设备的重要装置之一。

它在配电系统中起到接通和切断高压电源的作用,同时也可以监测电流、测量电压、进行保护等功能。

本文将介绍35kv高压开关柜的基本结构、工作原理、常见故障及维护等方面的内容。

二、基本结构35kv高压开关柜的基本结构包括开关箱体、断路器、隔离开关、接地开关等部分。

1.开关箱体:是35kv高压开关柜的外壳,用于保护内部元件,同时也起到防尘、防水、防腐蚀的作用。

2.断路器:是35kv高压开关柜中最重要的组件之一,用于将高压电源接通或切断,保护电力系统的稳定运行。

3.隔离开关:用于切断电源与负载之间的电气连接,通常在断路器之前安装,起到保护断路器的作用。

4.接地开关:用于将带电元件与地之间建立可靠的连接,以实现电气设备的安全接地。

三、工作原理35kv高压开关柜的工作原理主要包括以下几个步骤:1.接通电源:当需要接通高压电源时,先关闭断路器,然后将隔离开关合闸,确保电源与负载之间建立电气连接。

2.切断电源:当需要切断高压电源时,先将隔离开关拉闸,隔断电源与负载之间的电气连接,然后关闭断路器,切断高压电源。

3.监测电流、测量电压:在工作过程中,35kv高压开关柜还可以监测电流变化,测量电压大小,以便对电力系统进行保护和控制。

四、常见故障与维护1.断路器故障:断路器在工作过程中可能会因为机械磨损、接触不良等原因发生故障。

对于断路器故障,需要及时进行检修和更换。

2.接触不良:由于高压开关柜中接触部分长期使用,接触面可能会出现氧化、腐蚀等问题,导致接触不良。

定期清洁和维护接触部分可以减少接触不良的发生。

3.绝缘故障:35kv高压开关柜中的绝缘部分可能会因为外力损伤、老化等原因发生故障,需要定期检查和维护绝缘部分。

在进行维护操作时,应确保断开电源,穿戴好绝缘手套、护目镜等个人防护装备,避免发生意外。

五、总结35kv高压开关柜在电力系统中具有重要作用,通过接通和切断高压电源,实现对电力设备的控制和保护。

35kV抽屉式高压开关柜基础知识讲解

35kV抽屉式高压开关柜基础知识讲解
器配用的真空灭弧室,具有很高的真空度。断路器 在正常分闸时,动触头在机构的带动下运动,触头分离 并在其间产生电弧,由于触头的特殊设计,使其在触头 间隙产生适宜的纵向磁场,控制电弧在触头表面均匀燃 烧,并维持较低的电弧电压,当电弧电流自然过零时, 电弧熄灭,残留的离子、电子和金属蒸汽很快复合或凝 聚在触头表面和屏蔽罩上,灭弧室断口的绝缘强度很快 恢复,其速度高于断口恢复电压的恢复速度,灭弧室成
2023/8/4
手车室
• 手车室两侧安装了高强度轨道,供手车在柜内由隔离位 置/试验位置移动滑行至工作位置。当手车从断开位置/ 试验位置移动到工作位置的过程中,上、下静触头盒上 的活门与手动联动,自动打开;当反方向移动时,活门 则自动闭合,直至手车退至一定位置而完全覆盖住静触 头盒,形成有效隔离。同时由上、下活门联动,在检修 时,可锁定带电侧的活门,从而保证检修维护人员不触 及带电体。在断路器室门关闭时,手车同样能被操作。 通过门上观察窗,可以观察隔室内手车所处位置、合、
2023/8/4
1、高压开关柜的分类
结构类型
铠装式 各室间用金属板隔离且接地,如KYN型和KGN型
间隔式 各室间是用一个或多个非金属板隔离,如JYN型 箱式
具有金属外壳,但间隔数目少于铠装式或间隔式,如XGN型
断路器的 置放
落地式 中置式
断路器手车本身落地,推入柜内; 手车装于开关柜中部,手车的装卸需要装载车。
2023/8/4
4、断路器在柜内的分、合闸状态确认
1)、断路器的分合闸状态可由断路器手车面板上的分合 闸指示牌及仪表室面板上的分合闸指示灯两方面判定。
2)、若透过开关柜断路器室面板上的观察玻璃窗,看到 手车面板上绿色的分闸指示牌,则判定断路器处于分 闸状态,此时如果辅助回路插头接通电,则仪表面板 上的分闸指示灯亮。

35kV高压开关柜绝缘故障原因分析及处理

35kV高压开关柜绝缘故障原因分析及处理

35kV高压开关柜绝缘故障原因分析及处理摘要:高压开关柜在整个电力系统中占据着相当重要的地位,是不可缺少的。

它能有效的提高电力系统的相关质量,对于供电的稳定性起着重要的作用。

本文主要对35KV高压开关柜绝缘件的内容进行阐述,然后分析出现绝缘故障的原因,并且采取相应的预防和处理措施。

关键词:高压开关柜;绝缘故障;原因;处理措施在电力工作系统中,高压开关柜发挥着重要的作用,不仅能够对电力运行进行控制,还发挥着一定的保护作用,如果在电力系统运行过程中,高压开关柜出现了绝缘故障,就会影响到整个系统的稳定性和可靠性,甚至会引发一系列的电力安全事故。

因此要想提升电力系统的运行质量,就要从这三方面原因入手,对其及时进行处理并且做好预防工作。

一、35kV 高压开关柜绝缘件内容概述35kV高压开关柜绝缘件的绝缘性是保证35kV高压开关柜能够安全运行的重要保障,对潜在的安全隐患进行排查有利于35kV高压开关柜的持久运行,延长设备的使用年限,节约维修成本。

绝缘事故是35kV高压开关柜运行事故中的重大事故,也是最需要加强防范的。

35kV高压开关柜绝缘事故的防范措施可从该事故引发的可能性因素上进行分析,包括定期清扫并检查开关柜回路、SF6绝缘气体的检测、绝缘净距及绝缘比距检查等,每个环节都不允许有疏漏,以避免绝缘事故的发生。

二、35KV高压开关柜绝缘故障原因经过研究表明,目前35KV高压开关柜发生绝缘故障的原因主要有三方面,分别是运行环境、配件老化以及质量问题,具体如下。

1.运行环境35KV高压开关柜需要比较严苛的工作条件,如果运行环境较差,就会降低高压开关柜运行的安全性、稳定性以及可靠性,很有可能会引发绝缘故障问题。

比如说,当运行环境比较潮湿时,高压开关柜的绝缘性能就会极大的降低,在烟雾环境中,绝缘性能也会受到影响。

当周围温度较高时,高压开关柜内部电力元件的运行质量就会受到损伤,但是当周围温度较低时,高压开关柜内部的瓷瓶和灭弧室也会受到损坏,从而引发一系列的安全故障。

35KV柜体基本知识培训

35KV柜体基本知识培训
防护等级:IP2X 外形尺寸:1818X3100X3200
致力配网系统节能
服务能管中心建设
17
万洲电气
KYN61-40.5铠装金属封闭开关设备
致力配网系统节能
服务能管中心建设
18
万洲电气
KYN61-40.5产品特点
KYN61-40.5铠装式金属封闭开关设备(以下简称开关 柜)是在引进西高所技术的基础上开发的新产品,其主要 特点是柜架按金属封闭铠装移开式结构设计,柜内配用新
致力配网系统节能 服务能管中心建设
26
万洲电气
5.3 接地开关主要技术数据
•额定电压:40.5kV;
•4s额定短时耐受电流(有效流:63kA,80kA; •额定关合短路电流(峰值):63kA,80kA; •额定绝缘水平: 雷电冲击耐压:185kV(断口为215 kV); 主回路1min工频耐压:95 kV(断口为110 kV);
万洲电气
开关柜的结构
整体是由柜体和可抽出部 分(即手车)两大部分组 成。柜体结构为组装式, 开关柜的主要电气元件都 有其独立的隔室,用金属 隔板将开关柜内部分隔为: 手车室、母线室、电缆室、 仪表室。具有架空进出线、 电缆进出线及其他功能方 案,经排列、组合后能满 足各种方案形式的配电装 置的需求。
致力配网系统节能
服务能管中心建设
24
万洲电气
5.2 断路器及操动机构主要额定参数
•ZN85-40.5真空断路器及HD4六氟化硫断路器的额定参数如下: •额定电压:40.5kV; •额定电流:630A,1250A,1600A,2000A,2500A,3150A •额定短路开断电流:25、31.5kA; •额定短路关合电流:63、80kA; •额定峰值耐受电流:63、80kA; •4s额定短时耐受电流(有效值): 25、31.5kA;

35KV高压开关柜

35KV高压开关柜
2.插入二次控制插头 后,柜体位置显示灯 或位置显示器便是显 示其所在位置,而且 只有安全锁定之后, 才能摇动推进机构, 将收车推向工作位置。
3.手车到工作位置 后,推进手柄无法 在摇动,其对应位 置显示灯或位置显 示器便显示其所在 位置。
手车的机械连锁
• 手车的机械连锁能可靠保证手车只有在工 作位置或试验位置时,断路器才能进行合 闸操作;而且手车只有在分闸状态下,断 路器才能在试验位置或工作位置之间移动。 完全实现了关门操作。
(一)断路器手车的操作
• 1、断路器手车由柜外装入柜内的操作: 操作前确认断路器室内清洁、无异物、活门处
于关闭状态。
断路器手车准备从柜外推入柜内前,应认真检 查断路器是否完好,有无漏装部件,有无工具等杂 物放在机构箱或者开关内。确认无问题后,将断路 器手车装在转运车上并锁定好,将转运车推到柜前, 把断路器手车升到合适位置,将转运车前部定位销 定插入柜体侧板插口,并将转运车与柜体锁定之后, 打开断路器小车的锁定钩,将小车平稳推入柜体同 时锁定。当确认已将断路器手车与柜体锁定好之后, 解除转运车与柜体的锁定,将转运车推开。
合闸动作
• 机构储能后,若接到合闸 信号,则合闸电磁铁动铁 芯吸合,带动合闸半轴转 动,解除保持挚子对储能 轴的约束,合闸弹簧释放 能量,使合闸凸轮作顺时 针方向转动,通过输出主 轴上的驱动拐臂,带动输 出主轴转动,再带动四连 杆机构,使断路器完成合 闸操作。同时辅助开关动 作,切断合闸回路,接通 机构分闸回路。
什么叫真空断路器?
真空断路器是利用真空作绝缘和灭弧介质的 断路器。真空是相对而言的,一般指绝对 压力低于1个大气压的稀薄气体。
断路器的极柱结构
断路器的极柱机构由 三个极柱直接组装在框架 上。断路器的每相通过专 用模具,用环氧树脂,采 用APG工艺将真空灭弧室 及接线端子等零部件固封 成一体,形成极柱。机构 与极柱前后布置,结构紧 凑,外形美观大方。固封 极柱结构避免了粉尘,潮 气等恶劣条件对灭弧室绝 缘的影响,提高了灭弧室 绝缘的可靠性。

35kv高压开关柜

35kv高压开关柜

35kv高压开关柜1. 引言35kv高压开关柜是电力系统中的重要设备,用于控制和保护高压电力设备。

本文将介绍35kv高压开关柜的基本概念、结构、工作原理以及常见故障及处理方法。

2. 概述35kv高压开关柜是一种用于控制和保护高压电力设备的设备,主要用于配电系统、发电系统和变电站等场所。

它在电力系统中扮演着重要的角色,能够实现对电源的接通和切断操作,并能进行对电力设备的控制和保护。

3. 结构35kv高压开关柜通常由以下几个部分组成:3.1 主开关室主开关室是35kv高压开关柜的核心部分,通常包括高压隔离开关、电流互感器、电压互感器等设备。

主开关室负责将供电线路与开关柜内的设备连接,并能够实现对电源的接通和切断操作。

3.2 隔离开关室隔离开关室通常包括负重开关、隔离开关等设备。

它们用于对电力设备进行隔离,以便进行安全维护和检修工作。

3.3 保护室保护室通常包括过流保护装置、差动保护装置等设备。

它们用于对电力设备进行保护,以防止过电流、过负荷等故障的发生。

4. 工作原理35kv高压开关柜的工作原理可以简单概括为以下几个步骤:1.接通电源:通过操作高压隔离开关,将供电线路与开关柜内的设备连接起来,使电源得以接通。

2.控制设备:通过操作负重开关、隔离开关等设备,实现对电力设备的控制和隔离。

3.保护设备:通过过流保护装置、差动保护装置等设备,对电力设备进行保护,以防止过电流、过负荷等故障的发生。

4.切断电源:当需要切断电源时,通过操作高压隔离开关,使电源得以切断。

5. 常见故障及处理方法35kv高压开关柜在使用过程中可能会出现各种故障,下面介绍几种常见故障及处理方法:5.1 开关失灵如果高压隔离开关无法正常连接或切断电源,可能是开关失灵。

此时,可以先检查开关是否被异物卡住,若有异物,则清除异物;若无异物,则需要更换开关。

5.2 保护装置报警保护装置报警通常是由于电力设备出现故障引起的。

此时,应先检查故障设备,并及时进行维修或更换。

35kv高压成套开关柜安装作业指导书

35kv高压成套开关柜安装作业指导书

35kv高压成套开关柜安装作业指导书一、引言本文档旨在为35kv高压成套开关柜的安装作业提供详细指导。

本指导书将涵盖安装前的准备工作、安装过程中的注意事项以及安装后的验收和测试等内容。

请在进行安装作业前仔细阅读本指导书,并按照指导书的要求进行操作。

二、准备工作1. 确认安装位置:根据设计要求和现场实际情况,确定35kv高压成套开关柜的安装位置,并确保该位置符合相关安全要求。

2. 准备所需材料和工具:根据安装要求,准备好所需的电缆、接线端子、螺丝、垫片等材料,并准备好必要的工具,如扳手、电动螺丝刀、电缆剥皮工具等。

3. 安全措施:在进行安装作业前,确保所有操作人员已经接受相关安全培训,并佩戴好必要的个人防护装备,如安全帽、绝缘手套等。

4. 关闭电源:在进行安装作业前,确保相关电源已经关闭,并采取必要的措施防止误操作导致的电击事故。

三、安装过程1. 安装柜体:根据设计要求和现场实际情况,将35kv高压成套开关柜的柜体放置在预定位置上,并使用螺丝将其固定好。

2. 安装电缆:根据设计要求,将电缆引入开关柜内,并连接到相应的接线端子上。

在连接过程中,应确保电缆接头的绝缘良好,并采取必要的防水措施。

3. 安装开关设备:根据设计要求,将各种开关设备(如断路器、隔离开关等)安装到开关柜中,并正确连接到电缆和接线端子上。

在安装过程中,应注意设备的位置和固定方式,以确保其稳固可靠。

4. 连接控制线路:根据设计要求,将控制线路连接到相应的控制器和指示灯上,并进行必要的接线和标识工作。

在连接过程中,应注意线路的绝缘和接触良好,以确保控制功能的正常运行。

5. 安装辅助设备:根据需要,安装相应的辅助设备,如电能表、电压互感器等,并正确连接到相应的电缆和接线端子上。

在安装过程中,应注意设备的位置和固定方式,以及与主设备的连接方式。

6. 安装接地装置:根据设计要求,安装相应的接地装置,并确保其与开关柜、设备及电源的接地良好。

在安装过程中,应注意接地装置的位置和固定方式,以及与其他金属部件的连接方式。

35kv高压开关柜

35kv高压开关柜

35kv高压开关柜简介35kv高压开关柜是一种用于电力系统的电气设备,主要作用是在电力配电系统中实现电路的开闭、控制和保护。

本文将对35kv高压开关柜的结构、工作原理、应用领域等进行详细介绍。

结构35kv高压开关柜一般由高压柜体、隔离开关、真空断路器、电流互感器、电压互感器、保护和控制设备等组成。

•高压柜体:高压柜体是35kv高压开关柜的主体部分,由金属外壳、断路器室、交流室、低压室等组成,承载着安装其他组件的功能。

•隔离开关:隔离开关主要用于在检修和维护过程中与电源主回路分离,确保操作人员的安全。

•真空断路器:真空断路器是35kv高压开关柜中最重要的组件之一,用于对电路进行开闭操作和短路保护。

其具有结构简单、操作可靠、维护方便等优点。

•电流互感器和电压互感器:电流互感器和电压互感器主要用于对电流和电压进行测量和保护。

它们将高压系统中的电流和电压转化为低压信号,供保护和控制设备使用。

•保护和控制设备:保护和控制设备主要用于对35kv 高压开关柜进行监测和控制。

它们包括微机保护装置、仪表、显示屏等,可以实现对电路状态的实时监测和故障诊断。

工作原理35kv高压开关柜的工作原理主要包括开闭操作、保护和控制。

•开闭操作:通过操作隔离开关和真空断路器,实现对电路的开闭操作。

当电路需要断开时,先操作隔离开关将电源与主回路隔离,然后操作真空断路器进行断电操作。

•保护:35kv高压开关柜中的保护装置主要包括过电流保护、短路保护、过载保护等。

这些保护装置可以根据电路的工作状态,及时切断电源,保护电力设备的安全运行。

•控制:35kv高压开关柜中的控制装置可以实现对电路状态的监测和控制。

通过微机保护装置和显示屏,可以实时监测电路的运行情况,并提供故障诊断和操作指导。

应用领域35kv高压开关柜广泛应用于电力系统中的变电站、工矿企业、轨道交通等场所。

它们可以实现对电力设备的开闭、控制和保护,确保电力系统的安全运行。

在变电站中,35kv高压开关柜用于对电力系统进行分配和控制,实现电能的传输和配送。

35KV高压开关柜基础知识

35KV高压开关柜基础知识

配用ZN23-35型真空断路器或者LN-35型SF6断路器。 外形尺寸: 1818(宽)x2400(深)x2925(高)
KGN-40.5铠装固定式金属封闭开关设备
KGN-40.5特点
FKN-40.5真空负荷(隔离)开关、FKRN-40.5真空负荷(隔 离)开关-熔断器组合电器、ZN12-40.5真空断路器为固定式安装, 性能稳定、运行可靠,设计参数高;并且与开关柜具有良好的闭 锁功能。
JYN1-40.5特点 柜体采用间隔式结构由型钢及钢板弯制焊接而成;开关柜由固定 部分(柜体)和可移开部件(手车)两大部分组成;开关柜对各 部件的操作程序及防误操作要求做了充分考虑,设置有详尽、完 善的机械联锁与电气联锁装置,可确保操作和人员的安全;开关 柜沿宽度方向设置有铜制接地导体,邻柜之间可方便的连接,并 提供有与配电室接地系统相连的接地端子; 手车室与电缆室之间 采用SMC高强度绝缘材料分隔,并装设绝缘活门; 外壳防护等 级为IP2X,特殊要求下可达到IP3X。
35kV高压柜基础知识 目录
概述 35kV高压柜柜型简介 KYN61-40.5常用器件简介 KYN61-40.5设计注意事项 KYN61-40.5防误功能
概述 高压开关柜是指用于电力系统发电、输电、配电、电能转换
和消耗中起通断、控制或保护等作用。 35kV开关柜系三相交流50Hz、额定电压35kV的户内成套配电
XGN46-40ቤተ መጻሕፍቲ ባይዱ5箱式气体绝缘金属封闭开关设备
XGN46-40.5主要特点
1) 体积小,占地少。 2) 高压元件密封在低压力SF6气体内,可有效地防止外界各种 形式的有害影响,绝缘可靠,且有良好的抗老化、防腐蚀性能。 3) 采用插接式固体绝缘母线,可在不涉及SF6气体的情况下进 行扩展,大大缩短了施工周期。 4) 选用新型一体化设计的真空断路器作为主开关,性能可靠, 免维护。

35KV变电所更换高压柜技术要求

35KV变电所更换高压柜技术要求

35KV变电所更换高压柜技术要求35KV变电所是指变电站的额定电压为35KV,用于将输电线路输送的高压电能转换为适用于城市、农村、工矿企业和居民区的低压电能的设备。

而高压柜是35KV变电所中的重要设备之一,负责对高压电能进行控制和分配。

因此,更换35KV变电所的高压柜技术要求至关重要,下面将介绍一些相关的技术要求。

1.安全可靠性要求:高压柜需具备可靠的绝缘性能,能够承受额定电压下的长时间工作,并能够抵抗瞬态过电压和雷电冲击。

柜体应具备足够的机械强度和防护等级,防止触电和机械伤害。

在高压柜的设计和制造过程中应遵循相应的安全标准和规范。

2.布置和结构要求:高压柜的布置应合理、紧凑,便于操作、维护和检修。

柜体内部的高压设备应有序布置,便于排列和连接。

柜体应采用防护类别高的电缆尺寸、可靠的绝缘组件和适当的通风、散热装置,确保设备正常工作。

3.接线和导线要求:高压柜的接线应符合工程设计和规范要求,且连接牢固可靠。

接线部分应采用专用的绝缘材料和接线技术,确保电流的传输和电压的稳定。

导线应具备足够的截面积,确保电流的正常传输。

4.元器件和设备要求:高压柜选择的元器件和设备应符合国家标准和质量要求,且具备良好的耐用性和稳定性。

一些关键的设备,如断路器、电流互感器、电压互感器等,应具备精确度高、可靠性好等特点。

同时,设备的选型应考虑到柜体的布置和环境条件等因素。

5.具备远程监控和自动化控制能力:高压柜应具备远程监控和自动化控制能力,方便对设备进行实时监测和操作。

可以采用现代化的监控系统和通信设备,通过监控软件进行电能管理和故障诊断。

6.防止电弧和火灾:高压柜应采用可靠的电弧灭弧装置和火灾预防措施,减少火灾和爆炸事故的发生。

在设计和使用过程中,要注意避免电弧的产生和扩散,采取相应的措施保护人员和设备的安全。

综上所述,35KV变电所更换高压柜的技术要求包括安全可靠性、布置和结构、接线和导线、元器件和设备、远程监控和自动化控制能力、防止电弧和火灾等方面的要求。

35kV高压开关柜讲解相关知识讲解

35kV高压开关柜讲解相关知识讲解

五、断路器结构原理:
分闸操作 合闸完成后,若接到合闸信号 ,则分闸电磁铁动铁芯吸合, 带动分闸半轴转动,扣板脱扣 。输出主轴在分闸弹簧力及触 头弹簧力作用下顺时针转动, 使两级四连杆机构运动,绝缘 拉杆向下拉动灭弧室导电杆, 完成分闸动作。
五、断路器结原理:
断路器的联锁功能
1、配置电气合闸闭锁装置,在合闸闭锁未解锁的情况下不能合闸操作。 2、断路器处于合闸状态时,联锁机构使断路器不能再次执行合闸动作。 3、断路器合闸结束后,若合闸电信号未及时去除,断路器的内部防跳控 制回路将切断合闸回路,防止断路器多次合闸。
五、断路器结构原理:
VEP断路器的灭弧原理 • VEP断路器配用的真空灭弧室,具有极高的真空度。断路器在正常分闸
时,动触头在机构的带动下运动,触头分离并在其间产生电弧,由于触 头的特殊设计,使其在触头间隙产生适宜的纵向磁场,控制电弧在触头 表面均匀燃烧,并维持较低的电弧电压,当电弧电流自然过零时,电弧 熄灭,残留的离子、电子和金属蒸汽很快复合或凝聚在触头表面和屏蔽 罩上,灭弧室断口的绝缘强度很快恢复,其速度高于断口恢复电压的恢 复速度,灭弧室成功灭弧。
二、开关柜结构组成:
• 低压室A、充气密封箱体B、电缆室C、泄压通道 D、母线室E等组成。
• 泄压通道D在柜顶后部,核心充气密封封箱体B 为单气室,高压原件三相均在密封的SF6气室, 隔离开关、接地开关为三工位开关,设于母线侧, 断路器一次部分水平布置,三工位开关安装于断 路器之上于断路器复为一体结构,固体母线链接 设于箱体底部,箱体下面为电缆室,设有插拔式 电缆连接头,可安装避雷器,电缆等,电流互感 器,高压电缆穿过互感器后与气室插座。连接, 二次部分通过专用二次电缆连接至低压室。
五、断路器结构原理:

35KV高压中置柜操作流程

35KV高压中置柜操作流程

35kv高压中置柜操作流程一、送电步骤1、仔细检查柜体接线,排除线路短路、断线,断路器合闸等各种情况;2、将直流系统与交流系统送至柜体小母线,将端子室内的微断开关合上,检查状态显示仪状态显示是否正常,高压带电显示器是否显示高压无电,消谐装置是否带电正常;3、确认无误后,关前上门,前中门及后门,并锁紧钥匙拔出;4、检查确认断路器手车分闸状态且处于试验位置,状态显示仪显示无误;5、操作1UH,9UH手车摇柄,将隔离手车移至工作位置,状态显示仪工作位置显示正常;6、操作2UH,8UH手车摇柄,将断路器手车移至工作位置,状态显示仪工作位置显示正常;7、操作3UH,7UH手车摇柄,将断路器手车移至工作位置,状态显示仪工作位置显示正常;8、操作4UH,6UH手车摇柄,将PT手车移至工作位置,状态显示仪工作位置显示正常;9、确认所有手车处于工作位置后,检查线路,确认达到送电条件后将3UH,7UH断路器合闸;10、将2UH,8UH断路器合闸,正式送电。

特别说明:若两组变压器只有一组带电时,需将另外一组主变高压侧断路器分闸且移至实验位置,然后将母联柜内断路器手车移至工作位置并合闸。

二、停电检修1、将发电机停机,主变高压侧断电接地,确认线路安全,高压带电显示器显示高压无电;2、将所有断路器手车分闸并移至试验位置;3、操作1UH,9UH手车摇柄,将隔离手车移至试验位置;4、操作4UH,6UH手车摇柄,将PT手车移至试验位置;5、打开前下门机械锁,开前下门;6、打开后下门机械锁,电磁锁,开后下门;7、打开前上门机械锁,开前上门;8、关闭端子室微断开关,断开直流电与交流电电源;9、确认所有线路断电正常后,将手车移出柜外,检查维护;。
