工厂区域划分行标准规定
工厂车间划线及标识管理要求标准
工厂车间划线及标识管理要求标准，非常实用！1、地面通道线、区域划分线1）线型A类--黄色油漆实线线宽 60mm：原则上用于物品定位线；线宽 80mm：原则上用于设备区域线；线宽120mm：原则上用于主通道线。
图例：B类--黄色油漆虚线线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；图例：C类--红色实线线宽60mm：不良品摆放区的划分线（碰到三面围墙处，第四面地面划一条红色实线）；图例：D类-黄色与黑色组成的斜纹斑马线（倾斜45º）危险品区域线、警示区域线，消防通道线；图例：2)定位线A类—设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。
图例：B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；图例：C类—消防器材、油类、化学品等危险物品的的定位使用红白警示定位线；图例：D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位使用黄色四角定位线；图例：E类—消防栓、配电柜等禁放物品的开门区域处的定位使用黄白相间的斑马式填充线；图例：F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）使用黄线四周定位线，并标明起动方向；图例：G类--货架的定位图例：H 类--门开闭线图例：I 类--限高线图例：J类--警示范围线设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；图例：K类--台面物品定位待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；图例：2、通道划线图例：3、刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。
5s车间地面划线标准
5s车间地面划线标准5S车间地面划线标准5S车间管理是一种以整理、整顿、清扫、清洁、素养为核心的管理方式，旨在提高工作效率和品质。
在5S车间管理中，地面划线是非常重要的一环，它能够帮助员工明确工作区域、物品存放位置以及安全通道，提高工作效率和安全性。
下面将介绍5S车间地面划线的标准。
一、标线颜色选择1. 工作区域划线：一般选择黄色或橙色，这两种颜色醒目且容易辨认，可以有效区分工作区域和非工作区域。
2. 安全通道划线：选择红色或白色，红色表示禁止通行或危险区域，白色表示安全通道或紧急出口。
3. 物品存放位置划线：选择蓝色或绿色，蓝色表示原材料或半成品存放位置，绿色表示成品或待发货区域。
二、标线宽度选择1. 工作区域划线：标线宽度一般选择5-10厘米，宽度适中既能够清晰可见，又不会占用过多的空间。
2. 安全通道划线：标线宽度一般选择10-15厘米，宽度较大可以增加安全通道的可见性。
3. 物品存放位置划线：标线宽度一般选择5-10厘米，宽度适中可以清晰标示物品存放位置。
三、标线形状选择1. 工作区域划线：一般选择直线形状，直线简洁明了，能够清晰划分工作区域。
2. 安全通道划线：选择直线形状或箭头形状，直线形状用于标示通道边界，箭头形状用于指示行进方向。
3. 物品存放位置划线：选择直线形状或方框形状，直线形状用于标示存放位置边界，方框形状用于标示存放区域。
四、标线粘贴方法1. 地面准备：在进行标线粘贴之前，需要确保地面干燥、平整、清洁，以保证标线的粘贴效果和持久性。
2. 标线粘贴：将标线背后的胶带撕下，将标线粘贴在地面上，并用力按压使其牢固粘贴。
3. 标线涂漆：对于长期使用的标线，可以使用耐磨涂料进行涂漆，增加标线的耐久性和清晰度。
五、标线维护方法1. 定期检查：定期检查标线是否有损坏、褪色或起皮现象，及时进行修复或更换。
2. 清洁保养：定期清洁标线，保持其清晰可见。
3. 标识更新：当工作区域、物品存放位置或安全通道发生变动时，及时更新标线，确保员工能够准确理解和遵守。
生产界区管理制度
生产界区管理制度一、总则为了规范生产过程，保障生产安全和质量，提高生产效率，制定本管理制度。
二、生产界区划分1. 根据生产流程和安全要求，将生产场地划分为不同的生产区域，包括原料存放区、生产线区、成品存放区等。
2. 每个生产区域内设定明确的界限，标识清晰，确保生产过程有序进行。
三、生产界区进出管理1. 生产区域的进出必须经过指定通道，通过刷卡、登记等方式进行记录和管理。
2. 禁止未经许可的人员进入生产界区，一旦发现违规行为，立即予以制止并进行处理。
3. 进出生产区域的人员必须配戴相关证件，如工作证、安全帽等，以示身份和保障安全。
四、生产环境管理1. 在生产界区内严格控制环境温度、湿度等因素，保持适宜的生产环境。
2. 定期清洁和维护生产设备，确保正常运转和生产质量。
3. 合理放置通风设备，保障员工健康和生产安全。
五、生产物料管理1. 对于存放在原料区的物料，必须按照规定标明内容、数量、日期等信息，并定期检查和清点。
2. 生产线上使用的物料，必须经过严格检验和采购，保证符合质量标准。
3. 成品必须标注清楚生产日期、批次、有效期等信息，并按时进行搬运和存放。
六、生产设备管理1. 对于生产设备的维护和保养，必须定期进行检查和维修，确保设备正常运转。
2. 使用设备必须接受相关培训，了解设备的操作规程和安全注意事项。
3. 必须严格按照设备使用说明书进行操作，禁止随意调整或改动设备参数。
七、生产安全管理1. 生产界区内必须配备灭火器、安全出口、急救药品等，以应对突发情况。
2. 定期组织生产安全培训，提高员工的安全意识和应急处理能力。
3. 针对特定作业流程，必须设置专人负责监督和指导，确保生产过程安全顺畅。
八、生产质量管理1. 对于生产过程中的每一个环节，必须建立严格的质量检测制度，确保产品达到标准要求。
2. 对于不合格品，必须及时处理和追溯责任，防止不合格品流入市场。
3. 定期进行生产质量评估，对生产人员进行奖惩，激励员工提高工作质量和效率。

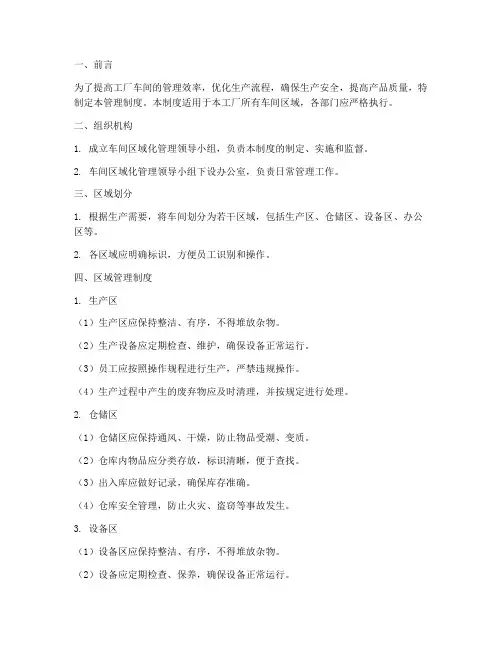

工厂车间区域化管理制度
一、前言为了提高工厂车间的管理效率，优化生产流程，确保生产安全，提高产品质量，特制定本管理制度。
本制度适用于本工厂所有车间区域，各部门应严格执行。
二、组织机构1. 成立车间区域化管理领导小组，负责本制度的制定、实施和监督。
2. 车间区域化管理领导小组下设办公室，负责日常管理工作。
三、区域划分1. 根据生产需要，将车间划分为若干区域，包括生产区、仓储区、设备区、办公区等。
2. 各区域应明确标识，方便员工识别和操作。
四、区域管理制度1. 生产区（1）生产区应保持整洁、有序，不得堆放杂物。
（2）生产设备应定期检查、维护，确保设备正常运行。
（3）员工应按照操作规程进行生产，严禁违规操作。
（4）生产过程中产生的废弃物应及时清理，并按规定进行处理。
2. 仓储区（1）仓储区应保持通风、干燥，防止物品受潮、变质。
（2）仓库内物品应分类存放，标识清晰，便于查找。
（3）出入库应做好记录，确保库存准确。
（4）仓库安全管理，防止火灾、盗窃等事故发生。
3. 设备区（1）设备区应保持整洁、有序，不得堆放杂物。
（2）设备应定期检查、保养，确保设备正常运行。
（3）设备操作人员应持证上岗，熟悉设备操作规程。
（4）设备故障应及时上报，并采取措施进行维修。
4. 办公区（1）办公区应保持整洁、安静，不得堆放杂物。
（2）办公用品应摆放整齐，便于使用。
（3）员工应遵守办公纪律，不得擅离职守。
（4）办公区安全，防止火灾、盗窃等事故发生。
五、人员管理1. 员工应接受岗位培训，掌握所在区域的管理制度和操作规程。
2. 员工应按照规定穿戴个人防护用品，确保人身安全。
3. 员工应积极参加安全教育和培训，提高安全意识。
4. 员工应遵守劳动纪律，不得擅自离岗、串岗。
六、监督检查1. 车间区域化管理领导小组定期对区域管理进行检查，发现问题及时整改。
2. 各部门应定期对本区域进行检查，确保管理制度落实到位。
3. 对违反本制度的行为，按照相关规定进行处罚。
七、附则1. 本制度由车间区域化管理领导小组负责解释。
工厂责任区域管理制度
第一章总则第一条为加强工厂管理，提高生产效率，确保生产安全，保障员工身心健康，特制定本制度。
第二条本制度适用于本工厂所有区域，包括生产区、办公区、生活区等。
第三条本制度遵循以下原则：1. 责任明确：明确各部门、各岗位的职责，确保各项工作有序进行。
2. 安全第一：将安全放在首位，确保生产安全无事故。
3. 效率优先：提高工作效率，降低生产成本。
4. 持续改进：不断优化管理流程，提高管理水平。
第二章责任区域划分第四条本工厂责任区域划分为以下几类：1. 生产区：包括生产线、原料库、成品库、设备间等。
2. 办公区：包括办公室、会议室、休息室等。
3. 生活区：包括食堂、宿舍、浴室等。
4. 公共区域：包括大门、通道、停车场等。
第五条各类责任区域的负责人由各部门负责人担任，具体职责如下：1. 生产区负责人：负责生产线的正常运行，确保生产任务按时完成；负责原料、成品的保管和运输；负责设备的维护和保养。
2. 办公区负责人：负责办公环境的整洁与维护；负责办公设备的保管与维修；负责办公秩序的管理。
3. 生活区负责人：负责生活区的卫生与安全；负责食堂、宿舍的管理；负责员工的健康管理。
4. 公共区域负责人：负责公共区域的卫生与安全；负责公共设施的维护与管理。
第三章责任区域管理职责第六条各部门、各岗位应按照以下职责进行管理：1. 生产区（1）生产区负责人负责监督生产线的运行，确保生产任务按时完成。
（2）生产线操作人员负责按照操作规程进行生产，确保产品质量。
（3）原料库、成品库管理人员负责原料、成品的入库、出库、盘点工作。
（4）设备间管理人员负责设备的维护、保养和维修。
2. 办公区（1）办公室负责人负责办公环境的整洁与维护。
（2）会议室负责人负责会议室的预约、使用和清洁工作。
（3）休息室负责人负责休息室的卫生与安全管理。
3. 生活区（1）食堂负责人负责食堂的卫生、食品安全和员工用餐管理。
（2）宿舍负责人负责宿舍的卫生、安全和员工住宿管理。
工厂区域划分执行标准
区域划分标准一、生产现场的区域划分1.地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm:大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。
②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域（为达美观效果，可灵活掌握）以及功能不确定的区域的划分线；图例：15cm15cm15cm■ r15cm■4----------------------------►15cm«----------------图例:1C 类----红色虚线：不良品摆放区的划分线;图例:D 类----明黄色与黑色组成的斜纹斑马线 （45°）:危险区域的禁入警示线, 消防通道线，凸起部位（如：路肩石等）；图例：E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下， 可用在地面直接贴胶带的方式代替刷油漆。
2. 定位线A 类——设备的定位：所有设备与工作台的定位均用黄色四角定位线，工 作台的四角定位线的内空部分注明“工作台”字样； 图例：B 类-----不良品区的定位：用红色封闭线; 图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线;图例：C 类' 位线;5cm材、油合格化学药品等危险物品的定位:使用红白警示定图例:3cm20cmE类一消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色、线宽4cm 空白宽6cm 量一致、宽度30cm 左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起 动方向；液压车停放区区域大小由液压车的大小确定， 长度方向100cm,宽度方向80cm=G 类----货架的定位:手推式灭火器壁挂式灭火器区域长度与灭火器的数通 道图例：5 cm■ L J w11 —L L Sr5 cm非通道通道1____________________________________________限高4.5m■3. 刷油漆的注意事项因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色（明黄色、天蓝色、大红色、标准绿色）的实际效果调配颜色，但要求与电脑所显示的色样 效果接近，且在工厂内部保持一致。
工厂区域划分行标准
区域划分标准一、生产现场的区域划分1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。
②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线；图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：图例：15cm15cm15cm15cm15cm15cm15cm15cm15cm15cm5cm5c m5cm5cmE 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 图例：B 类-----不良品区的定位：用红色封闭线；图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定20cm5cm位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。
工厂区域划分执行标准
工厂区域划分执行标准区域划分标准一、生产现场的区域划分 1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线； B类----线宽10cm：大型生产车间、大型仓库的主通道线； C类----线宽12cm：厂区交通线。
②线型 A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：5cm 10cm 12cm B类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例： 5cm 15cm 15cm 15cm 15cm 15cmC类----红色虚线：不良品摆放区的划分线； 15cm 15cm 15cm 图例： 5cm 15cm 15cm D类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）； 5cm 图例： 5cm 图例： E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线5cm 说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2．定位线 A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样；20cm 图例：2cm 5cm B 类-----不良品区的定位：用红色封闭线；图例：不合格品区5cm C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线； 20cm 图例： 2cm 5cm 3cm D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例： 20cm 2cm 5cm E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o倾斜；区域长度与消防栓保持一致、宽度30cm左右；手推式灭火器壁挂式灭火器说明：红色、线宽4cm，空白宽6cm，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm左右； F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；图例：液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm。
(工厂管理)工厂区域划分执行标准版
区域划分标准TX/Q-5S－001－2011一、生产现场的区域划分1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。
②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B 类-----明黄色油漆虚线：大型工作区域内部的区域 (为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线；图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：图例：15cm15cm15cm15cm15cm15cm15cm15cm15cm15cm5cm5c m5cm5cmE 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2．定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 图例：B 类-----不良品区的定位：用红色封闭线；图例：20cm5cmC 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定位线；图例：D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。
厂房划线标准
黑骏马第一章,到第六章每一章的读后感英文Chapter 1In the first chapter of "Black Stallion", the reader is introduced to Alec Ramsey, a young boy who finds himself stranded on a deserted island following a shipwreck. Through his resourcefulness and determination, Alec manages to survive on the island and eventually befriends a wild black stallion. This initial encounter sets the stage for a powerful bond that will develop between the boy and the horse throughout the rest of the novel.Chapter 2As the story progresses in the second chapter, Alec and the black stallion begin to form a deep connection based on mutual trust and respect. Despite the stallion's wild nature, Alec is able to tame and train the horse, showcasing his natural talent and dedication to the animal. This chapter highlights the incredible bond that can exist between a human and a horse, as well as the transformative power of patience and understanding.Chapter 3In the third chapter of "Black Stallion", Alec and his newfound companion embark on a series of adventures that testtheir abilities and strength. From surviving a harsh storm at sea to outwitting dangerous predators, the bond between Alec and the black stallion is strengthened through their shared experiences and challenges. This chapter serves as a reminder of the importance of courage, resilience, and teamwork in overcoming obstacles.Chapter 4In the fourth chapter, Alec and the black stallion face their toughest challenge yet as they navigate the world of horse racing. With their natural athleticism and determination, the pair quickly rise to the top of the competitive racing circuit. However, they soon realize that success comes with its own set of pressures and expectations. This chapter explores themes of ambition, rivalry, and the pursuit of excellence in the face of adversity.Chapter 5As the story reaches its midpoint in the fifth chapter, Alec and the black stallion find themselves at a crossroads. Faced with new opportunities and choices, they must decide what path to take next. This chapter delves into themes of self-discovery, identity, and the importance of staying true to oneself in the face of external pressures. It also showcases the enduring bondbetween Alec and the black stallion as they navigate the challenges of growing up and finding their place in the world.Chapter 6In the sixth and final chapter of "Black Stallion", Alec and the black stallion come full circle in their journey together. Through their trials and triumphs, they have grown closer and stronger, forming a bond that is unbreakable. This chapter serves as a testament to the enduring power of friendship, loyalty, and love between a human and an animal. It also highlights the transformative impact that a shared passion and purpose can have on our lives.。
工厂分区管理制度
第一章总则第一条为了规范工厂内部管理，提高生产效率，确保安全生产，保障员工身心健康，特制定本制度。
第二条本制度适用于本工厂所有区域，包括生产区、办公区、生活区等。
第三条本制度遵循安全、高效、整洁、文明的原则。
第二章分区划分及职责第四条工厂分区划分为以下区域：1. 生产区：包括车间、仓库、生产线等；2. 办公区：包括办公室、会议室、员工休息室等；3. 生活区：包括食堂、宿舍、浴室等；4. 储备区：包括原材料库、成品库等；5. 辅助设施区：包括供电、供水、排水、消防等设施区域。
第五条各区域职责如下：1. 生产区：（1）负责生产任务的执行，确保生产进度和质量；（2）负责生产设备的维护和保养；（3）负责生产过程中的安全管理；（4）负责生产现场的环境卫生。
2. 办公区：（1）负责工厂行政、人事、财务等工作的处理；（2）负责组织协调各部门工作，确保工作高效运行；（3）负责员工培训、考核、奖惩等工作；（4）负责办公场所的安全、卫生、整洁。
3. 生活区：（1）负责员工食堂、宿舍、浴室等生活设施的管理；（2）负责员工的饮食、住宿、洗浴等生活服务；（3）负责生活区的安全、卫生、整洁。
4. 储备区：（1）负责原材料的采购、储存、发放等工作；（2）负责成品的入库、储存、出库等工作；（3）负责仓库的安全、卫生、整洁。
5. 辅助设施区：（1）负责供电、供水、排水、消防等设施的运行和维护；（2）负责设施的安全、卫生、整洁；（3）负责处理设施故障，确保工厂正常生产。
第三章安全生产管理第六条工厂应建立健全安全生产责任制，明确各级人员的安全职责。
第七条生产区应严格遵守国家安全生产法律法规，严格执行安全技术操作规程。
第八条工厂应定期进行安全生产检查，发现问题及时整改。
第九条工厂应加强安全生产教育培训，提高员工的安全意识和操作技能。
第十条工厂应配备必要的安全防护设施，确保员工的人身安全。
第四章环境卫生管理第十一条工厂应建立健全环境卫生管理制度，确保各区域环境卫生。
生产车间划线标识执行规范
图A
由区域大小确定
5cm
由区域大小确定
图B
由设备宽度确定
柜门轨迹 线 消防栓、配电柜等
K 类----台面物品定位：待加工零件、已加工零件、作业工具， 检查工具、记录表、小物盒；
例：
3cm
1cm
2． 刷油漆的注意事项
-8-
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明 黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与 电脑所显示的色样效果接近，且在工厂内部保持一致。 3． 工具标识牌
序号 1 2 3 4 5 6 7
介质 名称 蒸汽
氮气 消防 水 压缩 空气 水
氯气
物料
颜色
红底白 字 黄底白 字 红底白 字 蓝底白 字 绿底白 字 绿底白 字 灰色白 字
管道图示
管道箭头图示
- 10 -
8
废水
深色白 字
9
液碱
紫底白 字
10
甲醇
铁红底+ 白色字
11
甲苯
棕底白 字
12
双氧 白底红 水字
60mm
污水
10mm
100mm
字体：黑体加粗，字号：90 号，箭头：宽 40mm，长 45mm，箭身：
- 11 -
宽 25mm，长 55mm。 ②直径 50mm≤Φ≤100mm
120mm
10mm
80mm
40mm自来水源自字体：黑体加粗，字号：60 号，箭头：宽 30mm，长 25mm，箭身：
宽 17mm，长 55mm。
车间内部的物料放置点、待加工、已加工物料放置点，对物料名 称、数量、规格以及最大上限的控制。
例：
-9-
S区域划分执行标准
5S 区域划分标准一、生产现场的区域划分1． 地面通道线、区域划分线： ① 线宽：A 类----线宽5cm ：所有辅助通道线和区域划分线。
仓库和四角定位线；B 类----线宽10cm ：生产车间、仓库的主通道线；C 类----线宽12cm ：厂区交通线。
② 线型A 类----明黄色油漆实线：生产车间、仓库主通道线，工作区域的划分线；图例：B 类-----明黄色油漆虚线：工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线；图例：说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2． 定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 图例：B 类-----不良品区的定位：用红色封闭线；图例：C 类-----化学药品等危险物品的定位：使用红白警示定位线；图例：5cm20cm20cmD类----移动式设备的定位（如液压车、手动拉车）：使用黄线四周定位E类----货架的定位：通道非通道3．刷油漆的注意事项：颜色工厂内部应保持一致。
4．标识牌公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角）以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。
二、办公室的标识1．文件、物品柜① 文件柜内的整理，用电脑打印标签进行标识。
② 文件柜门的左上角贴公司统一制作的标签。
5c 5c5c5c5c5c5c 5c尺寸:90×60mm曲阜市崇德精密机械有限公司责任人： 类别： （1） （2）（3）（4）曲阜市崇德精密机械有限公司2、将文件整理分类，再分类放置。
(1)、文件夹的标签统一规格，用电脑打印，主要贴在文件夹的侧面，可采取有助于目视的标识。
工厂办公室定置管理制度
工厂办公室定置管理制度1目的对办公现场中的人、物、场所三者之间的关系科学地分析划分区域，把需要的物品放在规定位置上，使其随手可得,促进办公室美观、高效、安全。
2.范围公司各车间以及办公楼层的所有办公室均参照此规定执行。
3.工作内容3.1办公室责任区域划分3.1.1个人责任区是指个人的桌面、抽屉、电脑、文件柜以及个人办公桌周围1米之内的地面。
每个人均有责任做好个人责任区的5S工作。
3.1.2公共责任区是指大堂、花草、门窗、公务桌、共用工作台、茶几、沙发、会议桌等。
对公共区域可以责任到人或者实行轮流值日的方式由本办公室人员对办公室内区域物品负责。
3.2个人责任区域定置重点3.2.1办公桌定置管理：(1)个人办公桌应在规定的位置张贴办公人员的名牌。
名牌应摆放在XXX地方，或张贴在XXX地方，各办公室应统一，保持整齐和美观。
(2)桌面定置要求：桌面原则上只允许放置以下与工作相关的物品，并在必要时划线或影印标示：电脑显示器、电话、绿色植物、桌面用文件夹或文件柜茶杯、鼠标、笔筒。
其他办公用具尽量放到第一级抽屉中。
每天上下班均需对桌面进行整理，确保桌面整齐美观。
(3)办公桌抽屉、附件柜的定置要求：可移动的抽屉必须划线定置。
抽屉第一格用于放置常用文具，杂件，最下面一个抽屉用于存放私人物品。
抽屉内的物品、文件均需要整齐摆放，各员工至少每周对抽屉进行整理，按照整理标准,将3个月不用的物品从抽屉清走。
(4)电脑主机统一整齐放在桌子抽屉柜旁，须用直角定位法进行定位，主机须保持机箱盖的完整，严禁将机箱盖敞开使用电脑。
(5)个人办公桌的接线应确保安全整齐。
杂乱的或超出长度需要弯曲的线需要使用束线将其固定，确保整齐。
各种接线应确保安全，严禁随意接线。
(6)各办公室椅子应确保协调统一，个人离开办公桌应将椅子归位到规定影印区。
严禁将衣服搭在椅背上，影响整体美观。
(7)办公桌前墙板上可张贴联系电话、日历表、行事历、随意贴等资料，但必须遵循美观协调的原则。
工厂布局管理制度及流程
一、前言为了确保工厂生产、管理、安全等方面的有序进行，提高生产效率，降低生产成本，本制度对工厂布局进行规范，明确布局原则、流程、要求及维护措施。
二、布局原则1. 合理利用空间：充分考虑工厂用地面积，充分利用空间，避免浪费。
2. 优化物流通道：确保物流通道畅通，减少物料、半成品、成品等运输过程中的拥堵。
3. 安全生产：布局符合国家安全标准，确保员工在生产过程中的人身安全。
4. 环保节能：布局应充分考虑环保要求，降低能源消耗，减少污染。
5. 便于管理：布局应便于生产、管理、维护等工作，提高工作效率。
三、布局流程1. 需求分析（1）收集生产、管理、安全等方面的需求，包括生产设备、原材料、半成品、成品等。
（2）分析现有布局的优缺点，提出改进意见。
2. 布局设计（1）根据需求分析，制定工厂布局方案，包括生产区域、办公区域、生活区域等。
（2）确定各区域的具体位置、面积、功能等。
（3）绘制工厂布局图，标注各区域、设备、通道等信息。
3. 审批与实施（1）将布局方案提交给相关部门进行审批。
（2）审批通过后，按照方案进行实施。
4. 验收与调整（1）对实施后的布局进行验收，确保符合要求。
（2）根据实际情况，对布局进行调整，优化生产、管理、安全等方面。
四、布局要求1. 生产区域（1）生产设备布局合理，便于操作和维护。
（2）物料、半成品、成品等储存区域划分明确，方便管理。
（3）物流通道畅通，减少运输过程中的拥堵。
2. 办公区域（1）办公区域与生产区域分离，确保办公环境安静。
（2）办公区域布局合理，便于员工工作。
3. 生活区域（1）生活区域设施齐全，满足员工生活需求。
（2）生活区域布局合理，便于员工休息。
4. 安全区域（1）安全通道畅通，标识明显。
（2）消防设施齐全，符合安全标准。
五、维护措施1. 建立维护制度，明确维护责任人和时间。
2. 定期检查工厂布局，发现问题时及时整改。
3. 对损坏的设施进行维修或更换。
4. 加强员工安全意识培训，确保安全生产。
工厂区域划分行标准规定
区域划分标准一、生产现场的区域划分1．地面通道线、区域划分线：①线宽：A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房间的主通道线，四角定位线；B类----线宽10cm：大型生产车间、大型仓库的主通道线；C类----线宽12cm：厂区交通线。
②线型A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；图例：B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可灵活掌握)以及功能不确定的区域的划分线；图例：C 类----红色虚线：不良品摆放区的划分线；图例：D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示线，消防通道线，凸起部位（如：路肩石等）；图例：图例：15cm15cm15cm15cm15cm15cm15cm15cm15cm15cm5cm5c m5cm5cmE 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，可用在地面直接贴胶带的方式代替刷油漆。
2． 定位线A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 图例：B 类-----不良品区的定位：用红色封闭线；图例：C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定20cm5cm位线；图例：20cmD 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位线；图例：E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与配电箱一致、宽度为门的半径；说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与消防栓保持一致、宽度30cm左右；F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；液压车停放区区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
区域划分标准
一、生产现场的区域划分
1．地面通道线、区域划分线：
①线宽：
A类----线宽5cm：所有辅助通道线和区域划分线，中小仓库和小型房
间的主通道线，四角定位线；
B类----线宽10cm：大型生产车间、大型仓库的主通道线；
C类----线宽12cm：厂区交通线。
②线型
A类----明黄色油漆实线：大型生产车间、大型仓库（除销售库）主通道线，工作区域的划分线；
图例：
B类-----明黄色油漆虚线：大型工作区域内部的区域(为达美观效果，可
灵活掌握)以及功能不确定的区域的划分线；
图例：
C 类----红色虚线：不良品摆放区的划分线；
图例：
D 类----明黄色与黑色组成的斜纹斑马线（450）：危险区域的禁入警示
线，消防通道线，凸起部位（如：路肩石等）；
图例：
图例：
15cm
15cm
15cm
15cm
15cm
15cm
15cm
15cm
15cm
15cm
5cm
5c m
5cm
5cm
E 类----绿色实线：合格品摆放区的划分线和成品仓库的通道线
说明：在所有适宜贴胶带的地面，在能达到相同外观效果的条件下，
可用在地面直接贴胶带的方式代替刷油漆。
2． 定位线
A 类-----设备的定位：所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“工作台”字样； 图例：
B 类-----不良品区的定位：用红色封闭线；
图例：
C 类-----消防器材、油类、化学药品等危险物品的定位：使用红白警示定
20cm
5cm
位线；
图例：
20cm
D 类----物料码放架与形状规则的常用物品的定位：使用黄色四角定位
线；图例：
E 类----消防栓、配电柜等禁放物品的开门区域处的定位：使用红白相间的斑马式填充线；
说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长度与
配电箱一致、宽度为门的半径；
说明：红色线宽5cm，空白线宽5cm，45o 倾斜；区域长
度与消防栓保持一致、宽度30cm左右；
F 类----移动式设备的定位（如液压车）：使用黄线四周定位线，并标明起动方向；
液压车停放区
区域大小由液压车的大小确定，长度方向100cm,宽度方向80cm 。
通 道
5cm
5cm
手推式灭火器 壁挂式灭火器
说明：红色、线宽4cm ，空白宽6cm ，45o 倾斜；区域长度与灭火器的数量一致、宽度30cm 左右；
图例：
G 类----货架的定位：
通道
非通道
H 类----门开闭线：
单开门： 双开门：
I 类----限高线：
3． 刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差，可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色，但要求与电脑所显示的色样效果接近，且在工厂内部保持一致。
4． 标识牌
公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角）
以上规定各单位在具体执行时可作个别调整，如一些只需标识名称的简单场合可自行打印制作，但要求醒目、美观，力求单位内部统一规范。
二、办公室的标识
1． 文件、物品柜
① 文件柜内的整理，用分隔胶条或电脑打印标签进行标识。
② 文件柜门的左上角贴公司统一制作的标签。
尺寸:90×60mm
尺寸:90×60mm
2、将文件整理分类，再分类放置。
(1)、文件夹的标签统一规格，用电脑打印，主要贴
在文件夹的侧面，可采取有助于目视的标识。
(2)、文件夹所在的文件盒也需作对应标识。
2． 办公桌
① 较长时间离开时桌面上只允许放置以下物品： ·文件夹（盒） ·电话机（传真机） ·文具盒（笔筒） ·电脑 ·水杯 ·台历 ·值班记录
② 文件需按已处理和未处理分类放置在具有不同标识的文件盒内。
③ 抽屉的整理、整顿
·抽屉内不允许放不要物
·抽屉内物品要分类，并作分类标识 ·办公用品放置有序
·个人用品需放置在底层 ·需采取措施防止物品来回乱动 3． 茶具、水杯需定点放置,可采取隐形标识 4． 垃圾筒、清洁用具需明确定位，并进行标识 5． 保持公告栏工整、清洁
三、管道标识
·抽屉标签
(贴在抽屉面左上角) 办公用品
尺寸：60×20mm
5. 国标规定管道标识颜色。
