多轴运动控制的类型
多轴联动的同步协调控制
多轴联动的同步协调控制
摘要：
1.引言
2.多轴联动的同步协调控制的定义和原理
3.多轴联动的同步协调控制的应用
4.多轴联动的同步协调控制的挑战和解决方案
5.结论
正文：
【引言】
多轴联动的同步协调控制，是工业自动化领域的一种重要技术，主要应用于机器人控制、自动化生产线等领域。
其主要目的是通过协调多个轴的运动，实现高精度、高速度的运动控制。
【多轴联动的同步协调控制的定义和原理】
多轴联动的同步协调控制，是指通过控制多个轴（通常是三个轴以上）的同时运动，使各个轴之间的运动同步，以实现精确的运动控制。
其原理主要是通过控制各个轴的转速、加速度等参数，使得各个轴在同一时间内完成相同的运动任务。
【多轴联动的同步协调控制的应用】
多轴联动的同步协调控制在工业自动化领域有广泛的应用，主要包括机器人控制、自动化生产线、数控机床等。
例如，在机器人控制中，通过多轴联动的同步协调控制，可以实现机器人的高精度、高速度的运动，提高其工作效率
和准确性。
【多轴联动的同步协调控制的挑战和解决方案】
多轴联动的同步协调控制面临的主要挑战是轴之间的相互影响和干扰，以及控制系统的稳定性和精度。
为了解决这些问题，一般采用闭环控制、自适应控制、模糊控制等技术，以提高控制系统的稳定性和精度。
【结论】
总的来说，多轴联动的同步协调控制是一种重要的工业自动化技术，它通过协调多个轴的同时运动，实现高精度、高速度的运动控制。

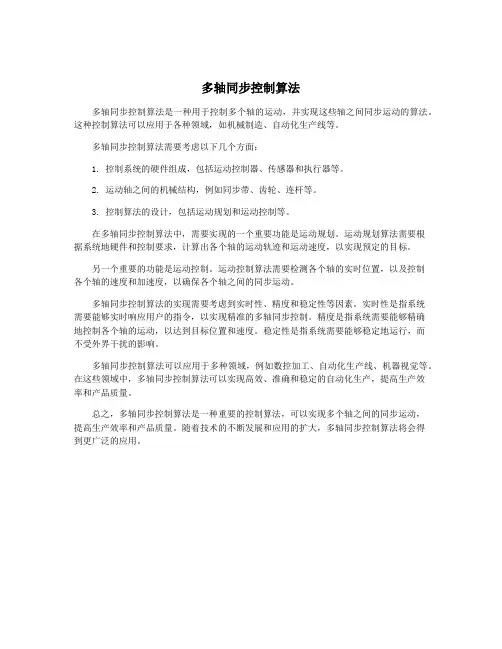

多轴同步控制算法
多轴同步控制算法
多轴同步控制算法是一种用于控制多个轴的运动，并实现这些轴之间同步运动的算法。
这种控制算法可以应用于各种领域，如机械制造、自动化生产线等。
多轴同步控制算法需要考虑以下几个方面：
1. 控制系统的硬件组成，包括运动控制器、传感器和执行器等。
2. 运动轴之间的机械结构，例如同步带、齿轮、连杆等。
3. 控制算法的设计，包括运动规划和运动控制等。
在多轴同步控制算法中，需要实现的一个重要功能是运动规划。
运动规划算法需要根
据系统地硬件和控制要求，计算出各个轴的运动轨迹和运动速度，以实现预定的目标。
另一个重要的功能是运动控制。
运动控制算法需要检测各个轴的实时位置，以及控制
各个轴的速度和加速度，以确保各个轴之间的同步运动。
多轴同步控制算法的实现需要考虑到实时性、精度和稳定性等因素。
实时性是指系统
需要能够实时响应用户的指令，以实现精准的多轴同步控制。
精度是指系统需要能够精确
地控制各个轴的运动，以达到目标位置和速度。
稳定性是指系统需要能够稳定地运行，而
不受外界干扰的影响。
多轴同步控制算法可以应用于多种领域，例如数控加工、自动化生产线、机器视觉等。
在这些领域中，多轴同步控制算法可以实现高效、准确和稳定的自动化生产，提高生产效
率和产品质量。
总之，多轴同步控制算法是一种重要的控制算法，可以实现多个轴之间的同步运动，
提高生产效率和产品质量。
随着技术的不断发展和应用的扩大，多轴同步控制算法将会得
到更广泛的应用。
多轴联动原理
多轴联动原理
多轴联动原理是目前工业自动化中广泛应用的一种控制策略。
这种原理通过多个轴之间的联动协同工作，实现对复杂立体空间运动的控制和调节。
以下是多轴联动原理的详细介绍：
1. 轴与轴之间的协调配合
在多轴联动控制中，需要将不同轴之间的动作协调配合。
例如，当需要对一个运动物体进行各向异性的控制时，需要同时作用于不同轴的运动指令，才能达到准确控制的目的。
2. 避免冲突和重叠
在多轴联动控制中，需要避免轴之间出现冲突和重叠。
这需要通过对轴运动轨迹的监控和计算，以及对运动过程进行参数预设和控制。
只有确保各轴之间运动的协调无误，才能保证控制的精度和效率。
3. 实现立体空间运动
多轴联动控制可以实现立体空间运动，比如需要在三维空间内移动一个物体。
在这种情况下，需要对不同轴的运动进行联动调节，并以三维空间坐标系为参照进行精确控制。
4. 优化运动轨迹
通过多轴联动控制，可以对运动轨迹进行优化。
这需要根据物体的运
动特征、质量重心等因素，在控制过程中对运动轨迹进行动态优化，
以减少能源消耗，提高控制精度。
5. 实现工作协调
在多轴联动控制中，可以实现工作协调。
例如，在机器人加工过程中，不同的机械臂需要在不同的工作区域内完成不同的加工工作。
这需要
通过多轴联动控制，实现不同的机械臂间的运动协调和精确控制。
总之，多轴联动原理是一种实现高精度、高效率空间运动控制的重要
策略。
在工业自动化、机器人技术等领域中得到广泛的应用，可以显
著提高生产效率和产品质量。

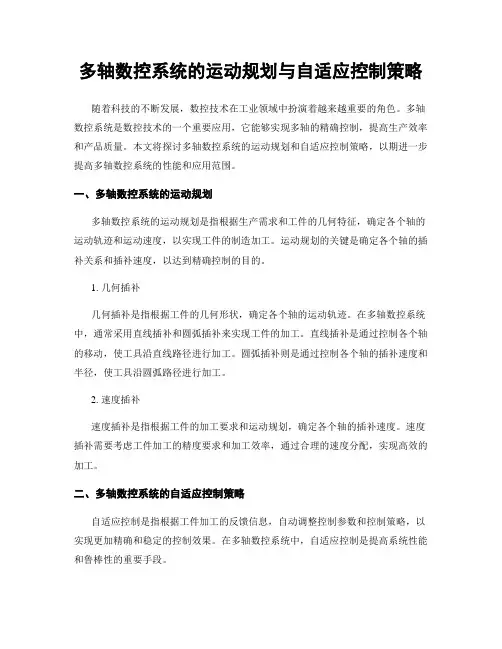

多轴数控系统的运动规划与自适应控制策略
多轴数控系统的运动规划与自适应控制策略随着科技的不断发展，数控技术在工业领域中扮演着越来越重要的角色。
多轴数控系统是数控技术的一个重要应用，它能够实现多轴的精确控制，提高生产效率和产品质量。
本文将探讨多轴数控系统的运动规划和自适应控制策略，以期进一步提高多轴数控系统的性能和应用范围。
一、多轴数控系统的运动规划多轴数控系统的运动规划是指根据生产需求和工件的几何特征，确定各个轴的运动轨迹和运动速度，以实现工件的制造加工。
运动规划的关键是确定各个轴的插补关系和插补速度，以达到精确控制的目的。
1. 几何插补几何插补是指根据工件的几何形状，确定各个轴的运动轨迹。
在多轴数控系统中，通常采用直线插补和圆弧插补来实现工件的加工。
直线插补是通过控制各个轴的移动，使工具沿直线路径进行加工。
圆弧插补则是通过控制各个轴的插补速度和半径，使工具沿圆弧路径进行加工。
2. 速度插补速度插补是指根据工件的加工要求和运动规划，确定各个轴的插补速度。
速度插补需要考虑工件加工的精度要求和加工效率，通过合理的速度分配，实现高效的加工。
二、多轴数控系统的自适应控制策略自适应控制是指根据工件加工的反馈信息，自动调整控制参数和控制策略，以实现更加精确和稳定的控制效果。
在多轴数控系统中，自适应控制是提高系统性能和鲁棒性的重要手段。
1. 自适应参数调整自适应参数调整是指根据工件加工的特征和要求，自动调整各个轴的控制参数。
通过实时分析加工过程中的反馈信息，可以根据工件材料的特性和切削力的变化，动态调整控制参数，以实现更加精确的控制效果。
2. 自适应控制策略自适应控制策略是指根据工件加工的要求和实时反馈信息，自动调整运动规划和控制策略。
通过分析实时反馈信息，可以判断工件的加工状态和质量，进而调整各个轴的运动轨迹和速度，以达到更好的加工效果。
三、多轴数控系统的应用前景多轴数控系统具有广泛的应用前景，可以应用于各种领域的自动化生产和制造。
下面列举几个典型的应用领域：1. 汽车制造汽车制造是多轴数控系统的一个重要应用领域。
多轴实训报告总结
多轴实训报告总结多轴实训报告总结一、实训背景多轴控制是现代机械制造领域中的一项重要技术，它可以实现机器人、数控机床等设备的高精度运动控制。
为了提高学生的实际操作能力，我校开设了多轴实训课程，通过对多轴控制系统的理论学习和实际操作，使学生能够熟练掌握多轴控制系统的原理和应用。
二、实训目标1. 理解多轴控制系统的基本原理；2. 掌握多轴运动控制器的使用方法；3. 能够编写多轴运动控制程序；4. 能够进行多轴运动参数调试和优化。
三、实训内容1. 多轴运动控制器介绍2. 多轴运动参数设置3. 多轴运动程序编写4. 多轴运动调试与优化四、实训过程1. 多轴运动控制器介绍在第一节课上，老师向我们介绍了常见的多轴运动控制器类型以及其特点。
我们还学习了如何正确安装和连接多轴运动控制器，并熟悉了多轴运动控制器的操作界面。
2. 多轴运动参数设置在第二节课上，老师向我们详细讲解了多轴运动参数的设置方法。
我们学习了如何设置加速度、减速度、速度等参数，并且通过实际操作调试，掌握了多轴运动参数设置的技巧。
3. 多轴运动程序编写在第三节课上，老师向我们介绍了多轴运动程序的编写方法。
我们学习了如何使用G代码和M代码编写多轴运动程序，并且通过实际操作编写了简单的多轴运动程序。
4. 多轴运动调试与优化在第四节课上，老师向我们介绍了多轴运动调试和优化的方法。
我们学习了如何通过调整加速度、减速度等参数来优化多轴运动控制系统，并且通过实际操作进行了调试和优化。
五、实训心得通过这次多轴实训，我深刻地认识到了多轴控制系统在现代机械制造领域中的重要性。
在实际操作中，我不仅学会了如何正确地安装和连接多轴运动控制器，还掌握了如何正确地设置多轴运动参数和编写多轴运动程序的技巧。
通过不断地调试和优化，我成功地实现了多轴运动控制系统的高精度运动控制。
总之，这次多轴实训让我受益匪浅，不仅提高了我的实际操作能力，还让我更深入地了解了多轴控制系统的原理和应用。
多轴运动控制系统设计研究
多轴运动控制系统设计研究摘要：本文详细阐述了多轴运动控制系统的设计和实现，包括系统的硬件设计、软件设计、仿真和验证以及实际应用。
最后，本文分析了多轴运动控制系统的优化和改进，包括性能评价、问题分析与解决、优化和改进方法以及未来发展趋势。
本文的研究结论对于进一步推动多轴运动控制系统的发展和应用具有一定的参考意义。
关键词：多轴运动控制系统；运动控制算法；实时控制1引言随着工业自动化程度的不断提高，多轴运动控制系统已经成为现代工业自动化生产的重要组成部分。
多轴运动控制系统不仅具有高精度、高效率、高灵活性等优点，而且广泛应用于机器人、航空航天、医疗设备、半导体制造等领域。
为了满足不同应用场景下的需求，多轴运动控制系统的设计和研究日益成为学术和工业界关注的热点[1]。
2多轴运动控制系统概述2.1 多轴运动控制系统的基本概念多轴运动控制系统是一种将多个运动控制轴组合在一起的控制系统，用于控制多个电机实现复杂的运动轨迹控制和位置精确定位。
多轴运动控制系统通常由运动控制器、电机驱动器和机械结构组成。
其中，运动控制器用于发送指令和控制电机运动，电机驱动器则将运动控制器发送的指令转换为电机能够理解的信号，驱动电机运动。
机械结构则将电机转换的动能转化为物理运动，实现机器人、机床等设备的运动控制。
2.2 多轴运动控制系统的特点多轴运动控制系统具有以下特点：（1）高精度：多轴运动控制系统具有很高的控制精度，可实现微米级甚至更高的位置控制精度。
（2）高效率：多轴运动控制系统具有较高的运动速度和响应速度，可以实现快速的位置控制和高效的运动控制。
（3）高灵活性：多轴运动控制系统可以根据需要进行自由配置和组合，实现多种不同的运动模式和控制方式，适用于不同的应用场景（4）复杂性高：多轴运动控制系统中需要对多个电机进行同步控制，需要考虑多轴之间的协调性和运动一致性，因此系统设计和调试难度较大[2]。
2.3 多轴运动控制系统的分类根据运动控制器的类型，多轴运动控制系统可以分为基于PLC、DSP、FPGA、ARM等不同处理器的控制系统。
PMAC运动控制系统
编程语言与开发环境
编程语言
PMAC运动控制系统支持多种编程语 言，如C、C、Python等，方便用户 根据项目需求选择合适的编程语言进 行开发。
开发环境
PMAC提供完整的集成开发环境（IDE ），包括代码编辑器、编译器、调试 器等，方便用户进行软件开发和调试 。
运动控制算法
控制器通常采用高性能的微处理器或专用集成电路（ASIC），具有高速运 算和控制能力。
控制器可以实现多轴联动控制，支持多种运动模式和轨迹规划，满足复杂 运动控制需求。
伺服驱动器
伺服驱动器是连接控制器和 伺服电机的桥梁，负责接收 控制器的控制信号，并将其 转换为适合伺服电机运行的
电压或电流信号。
伺服驱动器具有过载保护、 速度控制、转矩控制等功能 ，能够确保伺服电机在各种
PMAC运动控制系统的应用案例
数控机床的改造
数控机床是现代制造业的重要设备， 通过改造数控机床，使用PMAC运动 控制系统，可以提高加工精度、加工 效率和加工质量。
PMAC运动控制系统能够实现高精度 的位置控制和速度控制，同时具有强 大的编程和调试功能，可以根据不同 的加工需求进行定制化配置。
自动化生产线控制
自动化生产线
用于控制生产线的传送带、机械臂等设备的 运动，实现自动化生产。
机器人
用于控制机器人的关节运动，实现机器人的 精确轨迹跟踪和动作控制。
激光加工
用于控制激光切割、焊接和打标设备的运动 ，实现高精度的激光加工。
PMAC的发展历程
1980年代
PMAC的原型问世，主要用于高 精度机床的控制。
1990年代
工况下的稳定运行。
伺服驱动器还具有多种反馈 接口，可以与传感器配合使 用，实现高精度的位置和速 度控制。
运动控制指令介绍
运动及轴命令ACC类型：轴指令语法： ACC（rate）注意：这个指令用来和旧的Trio控制器兼容。
在新控制程序中加速度率和减速度率可用ACCEL 和DECEL轴参数设定。
说明：同时设定加速度率和减速度率参数：rate:加速率，单位：UNITS/SEC/SEC例子：例1：把轴的加、减速设置成相同的值，在指定的速度下，运行电机ACC(120) ‘ 加减速同时设为 120 units/sec/secSPEED=14.5 ‘ 电机速度设为 14.5 units/secMOVE(200) ‘ 电机走 200个units的增量距离ADD_DAC类型：轴指令语法： ADD_DAC(轴)说明： ADD_DAC指令提供双反馈控制。
允许一个辅助编码器（轴2）反馈到伺服轴（轴1）。
指令使得两个伺服环的输出共同决定伺服轴的速度指令输出。
这个指令通常应用于轧辊反馈系统，需要一个辅助编码器补偿滑动。
当一个运动轴，带两个反馈编码器时，用到这条指令。
实现方法：在虚拟轴上做动作，用ADDAX()或CONNECT()把此动作加到两个轴上，再用ADD_DAC把两个轴的速度指令输出加到同一轴上如果2个反馈装置分辨率的不同，必须注意两个轴所要求的目标位置不一样。
注：在下例中，需要设置辅助编码器轴的ATYPE为伺服轴。
使用ADD_DAC（-1）取消连接参数：轴速度参考输出到基本轴，设置-1取消连接，并返回正常操作。
参阅： AXIS，ADDAX，OUTLIMIT例1：BASE(1)‘使两轴编码器在相同的线性距离反馈回相同的计数ENCODER_RATIO(counts_per_mm2, counts_per_mm1)UNITS AXIS(1) = counts_per_mm1UNITS AXIS(2) = counts_per_mm1 ‘ 单位必须相同ADD_DAC(2) ' 把轴2 的DAC_OUT叠加到轴1上ADDAX(1) AXIS(2) ' 把轴1的轨迹加到轴2上‘到现在，两轴已经准备就绪MOVE(1200)WAIT IDLEADDAX类型：运动控制指令语法： ADDAX（轴号）说明： ADDAX指令将2个或多个的运动叠加形成较复杂的运动轨迹。
电动执行器有五种类型
电动执行器有五种类型一、直线执行器直线执行器是指通过电机驱动来实现直线运动的设备。
其结构通常包括电动机、减速机构和导轨组成。
直线执行器可分为螺杆型和滑动型两种。
螺杆型直线执行器通过螺杆和螺母的配合实现直线运动，适用于要求精度较高的场合；滑动型直线执行器通过滑块和导轨的摩擦运动来实现直线位移，适用于速度较快、负载较大的场合。
直线执行器广泛应用于自动化生产线、机械装配和仓储系统等领域。
二、旋转执行器旋转执行器是指通过电机驱动来实现旋转运动的设备。
其结构通常包括电机、减速机构和输出轴组成。
旋转执行器分为直接驱动式和间接驱动式两种。
直接驱动式旋转执行器将电机与输出轴直接相连，能够实现高精度和高转速的运动；间接驱动式旋转执行器则采用齿轮传动或皮带传动的方式来实现旋转运动，适用于转矩大的场合。
旋转执行器广泛应用于自动化机械臂、起重设备和控制阀门等领域。
三、角度执行器角度执行器是指通过电机驱动来实现角度运动的设备。
其结构通常包括电机、减速机构和转角传感器组成。
角度执行器可以根据需求实现不同的运动方式，如单向旋转、双向旋转和多轴旋转等。
角度执行器广泛应用于门窗自动开关、太阳能跟踪系统和舞台灯光控制等领域。
四、多轴执行器多轴执行器是指可以同时或独立控制多个轴运动的设备。
其结构通常包括多个电机、减速机构和控制器组成。
多轴执行器可以实现多种复杂运动模式，如多轴插补、同步运动和快速定位等。
多轴执行器广泛应用于数控机床、印刷设备和电子制造等领域。
五、伺服执行器伺服执行器是指通过伺服系统来实现精确控制的设备。
其结构通常包括伺服电机、编码器、控制器和驱动器组成。
伺服执行器能够实现高精度、高稳定性和高动态响应的运动控制，适用于对运动精度和速度要求较高的场合。
伺服执行器广泛应用于自动化机床、数控机器人和印刷设备等领域。
综上所述，电动执行器的五种类型分别是直线执行器、旋转执行器、角度执行器、多轴执行器和伺服执行器。
每种类型的执行器都有其特定的应用领域和优势，可以根据需求选择适合的类型来完成自动化控制任务。
数控机床操作中的多轴协同控制技巧
数控机床操作中的多轴协同控制技巧在数控机床操作中，多轴协同控制技巧起到了非常重要的作用。
它可以实现多个轴的协同运动控制，提高加工效率和精度。
本文将从机床加工的基本流程、多轴协同的原理和应用以及相应的操作技巧三个方面进行阐述。
首先，机床加工的基本流程是了解多轴协同控制技巧的前提。
通常，机床加工包括工件夹紧、坐标系设定、刀具选择和刀补设定等步骤。
对于多轴协同控制而言，特别需要注意的是坐标系设定和刀补设定。
坐标系设定需要根据加工工序和工件要求来选择，同时需要确保各个轴所控制的方向与坐标系一致；刀补设定则需要根据刀具直径和加工路径来设定，以确保加工误差在允许范围内。
其次，多轴协同的原理是多个轴之间的同步控制。
数控机床中，通常会有X、Y、Z等轴，而在某些应用中还会有旋转轴或倾斜轴。
多轴协同控制的目标是保持各个轴之间的同步运动，防止因为个别轴的误差而导致整个加工过程的失误。
要实现多轴协同控制，可以采用以下几种方式：一是采用软件插补方式，在控制器中通过算法实现多个轴的同步控制；二是采用硬件同步方式，通过硬件设备如同步轴卡等来实现多轴的同步控制；三是采用主从控制方式，其中一个轴为主轴，其余轴为从轴，从轴以主轴为参考进行位置同步。
最后，相应的操作技巧将帮助操作者更好地应用多轴协同控制技巧。
首先，操作者需要熟练掌握机床的操作界面和相关功能。
具体操作包括轴的切换、坐标系的设定、刀补的设定等，这些操作需要准确、快速地完成；其次，操作者需要具备良好的空间想象能力和逻辑思维能力，能够根据加工工序和刀具路径来设定坐标系和刀补，理解多轴之间的相互关系；最后，操作者还需要有较强的问题解决能力和应急处置能力，能够应对加工中可能出现的故障和误差，保证加工质量和效率。
总结起来，数控机床操作中的多轴协同控制技巧是提高加工效率和精度的重要手段。
通过合理设定坐标系和刀补，以及熟练掌握机床操作界面和相关操作技巧，操作者能够实现多个轴之间的同步控制，确保加工过程的准确性和稳定性。
多轴机器人控制系统及其控制方法
多轴机器人控制系统及其控制方法多轴机器人控制系统是一种用于控制多轴机器人运动和执行任务的技术系统。
它由硬件设备和软件控制算法组成。
这种控制系统可以实现对多轴机器人的位置、速度和力矩等参数进行精准控制，从而实现各种复杂的动作和任务。
多轴机器人控制系统的核心是运动控制器。
运动控制器主要包括多轴控制器、传感器、执行器和通信接口等组成部分。
多轴控制器负责接收上位机的指令，并生成适当的电机驱动信号控制机器人的运动。
传感器用于获取机器人的当前状态信息，如位置、速度和力矩等。
执行器负责转换电机的控制信号为机器人的实际运动。
通信接口用于与上位机进行数据交换和控制指令传递。
多轴机器人控制系统的控制方法主要分为开环控制和闭环控制两种。
开环控制方法简单直接，但对于机器人的动态特性变化和外界干扰敏感。
闭环控制方法通过不断对机器人的状态进行反馈测量，进行控制修正，可以提高机器人的控制精度和鲁棒性。
一种常用的闭环控制方法是位置控制。
位置控制是通过对机器人的位置误差进行测量和修正，使机器人运动到指定的位置。
在位置控制中，常用的控制算法包括比例控制、积分控制和微分控制。
比例控制通过比较位置误差和目标位置，生成合适的控制信号进行修正。
积分控制通过累积位置误差，修正机器人的动态特性。
微分控制通过对位置误差的变化率进行监测和修正，提高机器人的响应速度。
除了位置控制外，速度控制和力矩控制也是常用的闭环控制方法。
速度控制通过对机器人的速度误差进行测量和修正，使机器人运动到指定的速度。
力矩控制通过对机器人的力矩误差进行测量和修正，使机器人输出指定的力矩。
这些控制方法可以根据具体的任务需求和机器人的动态特性进行组合使用。
总之，多轴机器人控制系统及其控制方法是实现机器人精准运动和执行任务的关键技术。
通过合理设计硬件设备和优化控制算法，可以提高机器人的控制精度和鲁棒性，实现更加复杂和多样化的任务。
codesys轴组点动指令
codesys轴组点动指令
在 CODESYS 中，轴组点动指令通常用于控制运动轴的运动。
通过轴组点动指令，可以实现对多个轴同时进行点动控制，从而实现复杂的运动控制功能。
轴组点动指令通常涉及到以下几个方面：
1. 指令格式，在 CODESYS 中，轴组点动指令的格式通常包括指令名称、轴组号、速度、加速度、减速度等参数。
通过设置这些参数，可以实现对轴组的精确控制。
2. 轴组号，轴组点动指令需要指定轴组号，以确定需要进行点动控制的轴组。
通过指定轴组号，可以实现对特定轴组的控制，从而实现精准的运动控制。
3. 速度控制，轴组点动指令通常需要设置速度参数，以确定轴组的点动速度。
通过设置不同的速度参数，可以实现对轴组的不同速度控制，从而满足不同的运动控制需求。
4. 加减速度控制，除了速度控制外，轴组点动指令还通常需要设置加速度和减速度参数，以确定轴组的加减速度。
通过设置这些参数，可以实现对轴组运动的平滑控制，避免突然加速或减速对设
备造成的损坏。
总的来说，轴组点动指令在 CODESYS 中是实现多轴运动控制的重要指令之一，通过合理设置指令参数，可以实现对多个轴的精确控制，满足复杂的运动控制需求。
希望这些信息能够帮助到你。
多轴步进电动机运动控制系统的设计
（ ａｃ ａ ｇＩｓｔｔ ｏ ｅｈ ｏ ｇ ， ａ ｃ ａ ｇ３ ０ ９ ， ｈ ａ Ｎ ｎ ｈ ｎ ｔｕｅ ｆ ｃｎ ｌ ｙ Ｎ ｎ ｈｎ ３ ０ ９ Ｃ ｉ ） ｎｉ Ｔ ｏ ｎ
Ａｂ ｔ ａ ｔ Ｔ ｍｐ ｏ ｅ ｔ ｅ ｍｏｏ ｒｖ ｒ ｏ ｄ—ｐ ｏ ｅ ｔ ｎ ｈ ｏ ｅ ｃ ｆ ｓ ｐ ｉ ｇ ｍｏｏ ｓ ａ ｓｅ ｐ ｒｃ ｎ ｒｌ ｎ ａｄ ｓｒ ｃ ： ｏ ｉ ｒ ｖ ｈ ｔ ｒｄ ｉ ｅ ＇ ｌａ ｓ ｒ ｐ ｒ ａ ｄ ｔ ｅ ｐ ｔ ｎ ｙ ｏ ｔ ｐ ｎ ｔｒ ， ｔｐ ｅ ｏ ｔｏ ｉ ｇ ｃ ｒ ｙ ｅ ｌ
一
多轴 步 进 电动 机 运 动控 制 系统 的设 计
廖 高华 ， 谢云敏
（ 昌工程学院 ， 南 江西南 昌 ３０ ９ ） ３０ ９
摘
要： 为保证 步进 电动机运 动控制精 度高 、 响应 快 、 低成本 、 操作简单 ， 研制 了一种性价 比高 的步进 电动机运
动控制系统 。以高速单片机为主控器 ， 增强 型并 行 日（ Ｐ ） Ｅ Ｐ 为通 信接 口，Ｐ Ａ实 现脉 冲信号发 生器 ， ＦＧ 利用 Ｐ Ｃ丰 富 的资源 ， 实现 了步进脉 冲信号连续 、 稳定 可调和联 动插补 。实验证 明 ， 制系统用 于焊缝扫查 跟踪控制 时 ， 焊缝扫 控 其 查偏差小 于 １ｍ 定位 准确 、 ｍ， 实时可靠 、 控制灵活 、 速度运行 宽 、 干扰 性能强 、 机接 口方便 ， 抗 人 具有 良好 的适 应性和 自保护 能力 。 关键词 ： 步进电动机 ； Ｐ 单片机 ；Ｐ Ａ； 冲信 号 ； 动控 制 Ｅ Ｐ； ＦＧ 脉 运
ｗ ｓｄｖｌ ｅ． ｙｕｉｇｔ ｃｎｌｇ ｆｈ ｏｔ ｌｈ ｏ ， ｅｃｍｐ ｔ ｅｗ ｒ 、 Ｐ 、Ｐ Ａ （ ｉｄＰｏｒ ａｌ Ｇ ｔ ａ ｅｅ ｐ ｄ Ｂ ｓ ｅｔ ｈｏｏｙｏ ｅｃｎ ｏ ｔｅｒ ｔ ｏ ｕｅ ｎｔｏｋ Ｅ Ｐ Ｆ Ｇ ｏ ｎ ｈ ｅ ｔ ｒ ｙ ｈ ｒ Ｆｅ ｒｇａ ｌ ｍｍ ｂｅ ａ ｓ ｅ
PMAC多轴运动控制卡学习(硬件)
目录PMAC控制卡学习（硬件） (2)第一章 PMAC简介 (2)1.1 PMAC的含义和特点 (2)1.2 PMAC的分类及区别 (2)1.2.1 PMAC的分类 (2)1.2.2 PMAC 1型卡与2型卡的主要区别 (2)第二章Turbo PMAC Clipper控制器硬件配置 (3)2.1 Turbo PMAC Clipper控制器简介 (3)2.2 Turbo PMAC Clipper硬件配置 (3)2.2.1 Turbo PMAC Clipper硬件标准配置为： (3)2.2.2 Turbo PMAC Clipper控制器可选附件 (6)2.2.2.1 轴接口板 (6)2.2.2.2 反馈接口板 (7)2.2.2.3 数字I/O接口板 (7)第三章 Turbo PMAC Clipper设备连接 (7)3.1 板卡安装 (7)3.2 控制卡供电 (7)3.2.1 数字电源供电 (7)3.2.2 DAC（数字/模拟转换）输出电路供电 (8)3.2.3 标志位供电 (8)3.3 限位及回零开关 (8)3.3.1 限位类型 (8)3.3.2 回零开关 (8)3.4电机信号连接 (9)3.4.1增量式编码器连接 (9)3.4.2 DAC 输出信号 (9)3.4.3 脉冲&方向（步进）驱动 (10)3.4.4 放大器使能信号(AENAn/DIRn) (10)3.4.5 放大器错误信号(FAULT-) (10)3.4.6 可选模拟量输入 (11)3.4.7 位置比较输出 (11)3.4.8 串行接口(JRS232) (11)3.5 设备连接示例 (12)3.6 接口及指示灯定义 (13)3.7 跳线定义 (15)3.8 Turbo PMAC Clipper端口布置及控制结构图 (19)附件 (21)1.接口各针脚定义 (21)2. 电路板尺寸及孔位置 (30)PMAC控制卡学习（硬件）第一章 PMAC简介1.1 PMAC的含义和特点1．PMAC的含义：PMAC是program multiple axis controller 可编程的多轴运动控制卡。
步进电机多轴运动控制系统的研究
步进电机多轴运动控制系统的研究1. 本文概述随着现代工业自动化和精密控制技术的快速发展，步进电机因其高精度、易于控制等特点，在多轴运动控制系统中扮演着至关重要的角色。
本文旨在深入研究步进电机在多轴运动控制系统中的应用，探讨其控制策略、系统设计及性能优化等方面的问题。
本文将概述步进电机的基本原理和工作特性，分析其在多轴运动控制中的优势。
接着，将重点探讨步进电机在多轴控制系统中的控制策略，包括开环控制和闭环控制，以及这两种控制策略在实际应用中的优缺点比较。
本文还将详细讨论多轴运动控制系统的设计与实现，包括硬件选型、软件编程及系统集成等方面。
特别关注步进电机与控制器之间的接口技术、运动控制算法的实现，以及系统在实际工作环境中的稳定性和可靠性。
本文将探讨步进电机多轴运动控制系统的性能优化方法，包括速度、精度和效率等方面的提升策略。
通过实验验证和数据分析，评估不同优化策略的实际效果，为步进电机在多轴运动控制系统中的应用提供理论指导和实践参考。
本文将从原理分析、控制策略、系统设计到性能优化等多个方面，全面深入研究步进电机在多轴运动控制系统中的应用，旨在为相关领域的研究和实践提供有益的参考和指导。
2. 步进电机原理及特性步进电机是一种特殊的电机类型，其运动不是连续的，而是按照固定的步长进行。
这种电机的特性使其非常适合需要精确控制位置和速度的应用场景。
步进电机通常被用在开环控制系统中，因为它们不需要持续的反馈信号来调整其运动。
步进电机的工作原理基于电磁学。
电机内部包含一系列电磁极，当电流通过这些电磁极时，它们会产生磁场。
这些磁场与电机内部的永磁体相互作用，产生旋转力矩，从而使电机转动。
通过控制电流的方向和顺序，可以控制电机的旋转方向和步长。
步进电机的主要特性包括其步距角、定位精度和动态性能。
步距角是电机每接收一个脉冲信号所转动的角度，这个角度通常很小，可以在5到8之间。
定位精度是指电机能够准确到达的目标位置，这主要取决于电机的制造精度和控制系统的精度。
一种多轴同步运动控制系统及其控制方法[发明专利]
![一种多轴同步运动控制系统及其控制方法[发明专利]](https://img.taocdn.com/s3/m/321115aa2b160b4e777fcf33.png)
专利名称：一种多轴同步运动控制系统及其控制方法专利类型：发明专利
发明人：谢仁飚,方欣
申请号：CN201110279010.X
申请日：20110919
公开号：CN102999016A
公开日：
20130327
专利内容由知识产权出版社提供
摘要：本发明提供了一种多轴同步运动控制系统，包括：上位机；同步信号模块；主机箱，主机箱与上位机通讯连接，主机箱包括：主板卡和多个次级板卡，主板卡通过背板分别与多个次级板卡进行通讯传输，主板卡与上位机通讯连接，每个次级板卡之间连接同步信号模块；多个次级机箱，各个次级机箱之间以及各个次级机箱与主机箱之间连接同步信号模块。
本发明还提供了一种多轴同步运动控制系统的控制方法。
本发明所提供的多轴同步运动控制系统的结构简单，层次化清晰，且易于维修、更换、重用和扩展。
该控制系统可以满足各种复杂的控制算法、轨迹规划等的计算量要求，为控制轴数的扩展提供了保障。
申请人：上海微电子装备有限公司
地址：201203 上海市浦东新区张东路1525号
国籍：CN
代理机构：上海思微知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。
多轴运动控制的类型
多轴运动控制的类型
多轴运动控制是现代工业自动化领域中常见的控制技术之一。
它主要应用于机械加工、机器人、自动化生产线等领域，可以控制多个运动轴的运动状态，实现高精度的运动控制。
多轴运动控制的类型主要有以下几种：
1. 位置控制型
位置控制型是最基本的多轴控制类型，通过设定目标位置，控制轴运动到指定的位置。
该类型适用于一些需要定点定位的场合，如数控机床等。
2. 速度控制型
速度控制型控制多轴按照预设的速度运动，适用于一些高速运动的场合，如激光切割、3D打印等。
3. 扭矩控制型
扭矩控制型控制多轴按照预设的扭矩运动，适用于一些需要大力矩控制的场合，如吊车、起重机等。
4. 坐标控制型
坐标控制型通过设定多个坐标点，实现多轴按照设定的路径运动。
该类型适用于一些需要复杂路径运动的场合，如机器人操作等。
5. 伺服控制型
伺服控制型通过对多轴进行反馈控制，实现精确的控制。
该类型适用于一些需要高精度控制的场合，如半导体加工、精密零件加工等。
以上是多轴运动控制的主要类型，不同类型的控制方式适用于不
同的场合，可以根据实际需求进行选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多轴运动控制的类型
多轴运动控制是一种可以同时控制多个运动轴的技术，常用于工业自动化、机械加工和运动控制等领域。
根据不同的应用需求和控制方式，多轴运动控制可以分为以下几种类型：
1. 位置控制型：这种类型的多轴运动控制主要用于控制物体的位置，以实现精确的定位和移动。
它适用于需要精确控制位置的加工、检测等应用。
2. 速度控制型：这种类型的多轴运动控制主要用于控制物体的速度，以实现快速、平滑的运动。
它适用于需要高速运动的应用，如输送带、流水线等。
3. 力控制型：这种类型的多轴运动控制主要用于控制物体的力度，以实现精确的力控制。
它适用于需要精确控制力度的应用，如压力测试、拉力测试等。
4. 扭矩控制型：这种类型的多轴运动控制主要用于控制物体的扭矩，以实现精确的扭矩控制。
它适用于需要精确控制扭矩的应用，如电机控制、机器人控制等。
5. 轨迹控制型：这种类型的多轴运动控制主要用于控制物体的运动轨迹，以实现复杂的运动路径或运动轨迹。
它适用于需要精确控制运动轨迹的应用，如3D打印、机器人运动等。
以上这些类型的多轴运动控制技术，都可以根据实际需求进行组合和调整，以实现更加复杂和精确的运动控制。
- 1 -。
