三相异步电动机定子绕组换新之定子绕组的拆卸
三相异步电动机的拆装与维修
三相异步电动机的拆装与维修【学习目标】1.熟练掌握三相异步电动机拆卸方法。
2.熟练使用电动机拆卸工具和常用仪表的使用方法。
【相关知识】在对三相异步电动机进行检修和保养时，经常需要拆装电动机，如果拆装时操作不当，就会损坏零部件，因此，只有掌握正确的拆卸与装配技术，才能保证电动机的正常运行和检修质量。
一、电动机的基本结构三相笼型异步电动机的基本结构如图4-2-1所示。
图4-2-1 三相笼型异步电动机的结构二、三相笼型异步电动机的拆卸与装配装拆装前准备好拆卸电动机的场地和专用工具、材料和仪器仪表，如图4-2-2所示。
图4-2-2仪器仪表及拆装工具三相异步电动机的拆装步骤如下：基本步骤描述：切断电源→拆卸带轮→拆卸风扇→拆卸轴伸端端盖→拆卸前端盖→抽出转子→拆卸轴承→重新装配→检查绝缘电阻→检查接线→通电试车1、拆卸（1）切断电源。
拆开电动机与电源的连线，并对电源线线头做好绝缘处理。
（2）脱开皮带轮或联轴器，松掉地脚螺钉和接地螺栓。
（3）拆卸带轮或联轴器。
先在带轮或联轴器轴伸端或联轴器端做好尺寸标记，再将皮带轮或联轴器上的定位螺丝钉或销子松脱取下，装上拉具，拉具的丝杆端要对准电动机轴的中心，转动丝杠，把皮带轴或联轴器慢慢拉出。
如拉不出，不要强拉；可在定位螺孔内注入煤油，等待几小时后再拉。
如仍拉不出，可用喷灯等急火在皮带轮外侧轴套四周加热，使其膨胀，便可拉出。
加热温度不能太高，防止轴变形。
拆卸过程中不用手锤直接敲击皮带轮，防止皮带界线中联轴器碎裂、轴变形和端盖受损等。
（4）拆卸风扇罩、风扇。
封闭式电动机在拆卸皮带轮或联轴大后，就右以把外风扇罩的螺栓松脱，取下风扇罩，然后松脱或取下转子轴尾端风扇上的定位螺钉或销子，用手锤在风扇四周均匀轻调皮，风扇就可以取下。
小型电动机的风扇一般可不用取下，可随转子一起抽出。
如果后端盖内的轴承需要加油或更换时就必须拆卸。
（5）拆卸轴承盖和端盖。
先把轴承外盖的螺栓松下，拆下轴承外盖。
三相异步电动机的定子绕组解读
3．绕组及绕组展开图
绕组是由多个线圈按一定方式连接起来构成的。表示绕组的 连接规律一般用绕组展开图，即设想把定子（或转子）沿轴向展 开、拉平，将绕组的连接关系画在平面上。 Nhomakorabea 4．极距
每个磁极沿定子铁心内圆所占的范围称为极距。极距 可用 磁极所占范围的长度或定子槽数z1表示 D z1 或 2p 2p 式中D——定子铁心内径 z1——定子铁心槽数
图3.9 交流绕组线圈
2．电角度与机械角度
电机圆周在几何上分成 360°，这个角度称为机械角度。从 电磁观点来看，若磁场在空间按正弦波分布，则经过N, S一对磁 极恰好相当于正弦曲线的一个周期。如有导体去切割这种磁场， 经过N, S一对磁极，导体中所感应产生的正弦电动势的变化也为 一个周期，变化一个周期即经过 360°电角度，因而一对磁极占 有的空间是360°电角度。若电机有p对磁极，电机圆周期按电角 度计算就为 p×360°，而机械角度总是 360°，因此电角度 =p× 机械角度。
3.2.1 对三相异步电动机定子绕组的基本要求和分类
1．对定子绕组的基本要求 （1）绕组通过电流之后，必须形成规定的磁极对数，这由正 确的连线来确定。 （2）三相绕组在空间布置上必须对称，以保证三相磁动势及 电动势对称。这不仅要求每相绕组的匝数、线径及在圆周上的 分布情况相同，而且要求三相绕组的轴线在空间互差 120°电 角度，因此一对磁极范围内六个相带的顺序为 U1, W2, V1, U2, W1, V2。 （3）三相绕组通过电流所建立的磁场在空间的分布应尽量为 正弦分布且旋转磁场在三相绕组中的感应电动势必须随时间按 正弦规律变化。 （4）在一定的导体数之下，建立的磁场最强而且感应电动势 最大。 （5）用铜量少，嵌线方便，绝缘性能好，机械强度高，散热 条件好。
课题十六：小型三相异步电动机定子绕组的重绕资料
理论课教案2004 至2005 学年第一学期第1 周授课班级：班任课老师：教案四、小型三相异步电动机定子绕组的重绕小型三相异步电动机中的"小型"是指功率为0.75-160KW 之间,机座中心高度80-315mm的三相异步电动机(以Y系列为例), 该类电动机的定子绕组均用一根或若干根并联的漆包圆铜线绕制而成。
小型三相异步电动机的定子绕组可分单层绕组及双层绕组两大类,功率在十几千瓦以下者采用单层绕组, 超过十几千瓦的为双层绕组。
单层绕组按绕组构成方式划分又可分为链式绕组、同心式绕组和交叉式绕组等三类,图8-26 通电加热法电路图图 8-27 用扁铲及冲子拆除定子绕组a) 用扁铲铲掉一端绕组端部b) 用冲子冲出槽中定子统组图 8-28 绝缘材料的裁剪a) 圆弧形 db) 棱形 e) 组装图 l 滑块 2 线轮架 3 滑轨 4 左右螺纹杆1 跨线槽2 扎线槽3 螺栓 5 底盘 6 前后螺纹杆 7 线轮所示。
其中模心与隔板两侧的缺口是扎线槽;待线圈绕好后, 可从扎线槽中穿图8-31 各类绕组部位代号示意图图8-32估测线圈尺寸a) 链式、叠式 b) 同心式 c 〕交叉式8-10 常用JO2 系列三相异步电动机的定子绕组及绕线模参数8-33 手摇式绕线机则需几个线盘同时放线图。
即可开始绕线。
左手从右边第一个模芯开始放线, 右手顺时针转动绕线机。
绕线时, 要注意导线在模芯中应排而且不应碰伤导线的绝缘。
当第一个线圈绕到规定的匝数槽三相定子绕组展开图, 应正确选定第1槽。
从理论上讲, 由于电动机定子铁心是圆形此定哪个槽作为第1槽均可; 但实际上, 如第1槽定得不合适, 会造成下完线后所根线头离出线口太远,这不仅浪费铜线及绝缘套管, 而且可能影响出线头的绝缘性能及整体美观。
如何合理地确定第1 槽的位置呢? 从图 8-351槽、4槽、7槽、12槽、29槽及35槽引出, 其中12槽及29线圈组的左图8-35 4极36槽三相定子绕组分解图, 通称吊把线圈。
电动机拆装实训报告

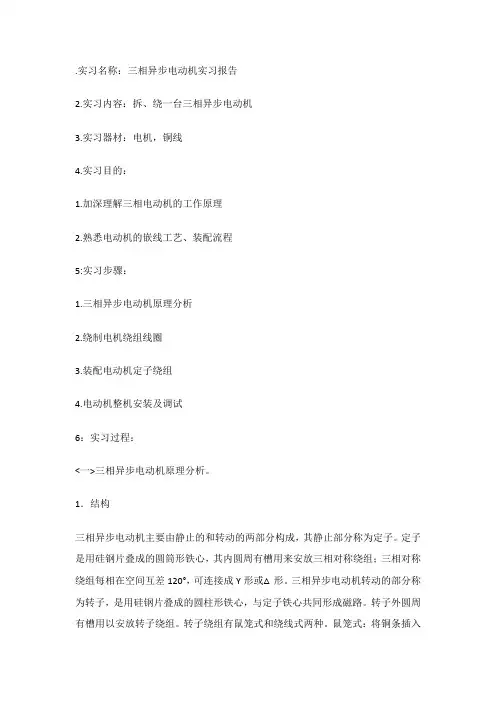

.实习名称：三相异步电动机实习报告2.实习内容：拆、绕一台三相异步电动机3.实习器材：电机，铜线4.实习目的：1.加深理解三相电动机的工作原理2.熟悉电动机的嵌线工艺、装配流程5:实习步骤：1.三相异步电动机原理分析2.绕制电机绕组线圈3.装配电动机定子绕组4.电动机整机安装及调试6：实习过程：<一>三相异步电动机原理分析。
1．结构三相异步电动机主要由静止的和转动的两部分构成，其静止部分称为定子。
定子是用硅钢片叠成的圆筒形铁心，其内圆周有槽用来安放三相对称绕组；三相对称绕组每相在空间互差120°，可连接成Y形或△形。
三相异步电动机转动的部分称为转子，是用硅钢片叠成的圆柱形铁心，与定子铁心共同形成磁路。
转子外圆周有槽用以安放转子绕组。
转子绕组有鼠笼式和绕线式两种。
鼠笼式：将铜条插入槽内，两端用铜环短接，或直接用熔铝浇铸而成短路绕组。
绕线式：安放三相对称绕组，其一端接在一起形成Y形，另一端引出连接三个已被接触Y形的电阻，或直接通过短路端环短接。
（在该次实习中我们使用的是鼠笼式。
）2．旋转磁场旋转磁场是极性和大小不变且以一定转速旋转的磁场。
对称三相绕组流过对称三相电流，产生圆形旋转磁通势和旋转磁场。
三相对称绕组是三套数据相同，空间（沿定子内圆）互差120°电角度的绕组组成三相对称绕组,通以三相对称电流就可产生旋转磁场3. 作用原理转子绕组切割旋转磁场产生感应电动势，并在短路的转子绕组中形成转子电流，转子电流与旋转磁场相互作用产生电磁力，形成转动力矩。
使转子随旋转磁场以转速n转动并带动机械负载。
转子和旋转磁场之间转速差的存在是异步电动机的必要条件，转速差以转差率来衡量。
4.定子铁心和定子绕组定子铁心：导磁和嵌放定子三相绕组；硅钢片冲制涂漆叠压而成；内圆均匀开槽；槽形有半闭口；半开口和开口槽三种，适用于不同的电机。
三相定子绕组：绝缘导线绕制线圈由若干绝缘导线绕制的线圈按照一定规律连接成三相对称绕组；交流电机的定子绕组称为电枢绕组是电机能还的关键部分。
三相异步电动机的拆卸与装配
三相异步电动机的拆卸与装配（一）三相异步电动机的拆卸电动机在使用过程中因检查、维护等原因，需要经常拆卸、装配。
只有掌握正确的拆卸装配技术，才能保证电动机的修理质量。
拆卸电动机之前，必须拆除电动机与外部电气连接的连线，并做好相位标记；准备好拆卸现场及拆卸电动机的常用工具，如图2.1-8所示。
a)拉具 b)油盘 c)活扳手 d)手锤 e)螺钉旋具 f)紫铜棒 g)钢铜棒 h)毛刷图2.1-8 电动机拆卸常用工具1、拆卸步骤参看图2.1-2：三相异步电动机的结构（1）带轮或联轴器；（2）前轴承外盖；（3）前端盖；（4）风罩（5）风扇；（6）后轴承外盖；（7）后端盖；（8）抽出转子；（9）前轴承；（10）前轴承内盖；（11）后轴承；（12）后轴承内盖。
2、主要部件的拆卸方法皮带轮或联轴器的拆卸：（1）用粉笔标记好带轮的正反面，以免安装时装反。
（2）在带轮（或联轴器）的轴伸端做好标记．如图2.1-9所示。
图2.1-9 带轮或联轴器的拆卸（3）松下带轮或联轴器上的压紧螺钉或销子。
（4）在螺钉孔内注人煤油。
（5）按图2.1-9所示的方法安装好拉具，拉具螺杆的中心线要对准电动机轴的中心线，转动丝杠，掌握力度，把带轮或联轴器慢慢拉出，切忌硬拆，拉具项端不得损坏转子轴端中心孔。
在拆卸过程中，严禁用锤子直接敲击带轮，避免造成带轮或联轴碎裂，使轴变形、端盖受损。
然后拆除风罩、风叶卡环、风叶，拆除卡环时要使用专用的卡环钳，并注意弹出伤人，拆除风叶时最好使用拉具，避免风叶变形损坏。
拆卸端盖、抽转子：拆卸前，先在机壳与端盖的接缝处（即止口处）作好标记以便复位。
均匀拆除轴承盖及端盖螺栓拿下轴承盖，再用两个螺栓旋于端盖上两个项丝孔中，两螺栓均匀用力向里转（较大端盖要用吊绳将端盖先挂上）将端盖拿下。
（无顶丝孔时，可用铜棒对称敲打，卸下端盖，但要避免过重敲击，以免损坏端盖）对于小型电动机抽出转子是靠人工进行的，为防手滑或用力不均碰伤绕组，应用纸板垫在绕组端部进行。
异步电动机的定子绕组
异步电动机的定子绕组一、异步电动机的基本概念异步电动机是一种常见的交流电动机，也称为感应电动机。
它通过磁场的旋转来产生转矩，实现电能到机械能的转换。
异步电动机有定子和转子两个部分，其中定子绕组是实现磁场旋转的重要组成部分。
二、定子绕组的作用定子绕组是由若干匝导线绕制而成的线圈，在异步电动机中起到了至关重要的作用。
它通过在交流电源作用下产生旋转磁场，引起转子上感应出一定大小和方向的涡流，从而产生转矩，使得异步电动机能够正常运行。
三、定子绕组的类型1. 单相异步电动机：单相异步电动机只有一个主极对称轴，因此其定子绕组只需要一个线圈即可。
这种类型的异步电动机通常用于家庭和小型商业设备中。
2. 三相异步电动机：三相异步电动机有三个主极对称轴，因此其定子绕组需要三个线圈。
这种类型的异步电动机通常用于工业和商业设备中。
四、定子绕组的结构定子绕组通常由若干匝的线圈组成，每个线圈都由一段导线绕制而成。
这些线圈通常被分成若干组，每组线圈都被安装在定子铁心上的槽内。
为了保证定子绕组与转子之间有足够的空隙，通常会在每个槽内放置一定数量的隔板。
五、定子绕组的绕制方法1. 分层绕制法：分层绕制法是将导线按照一定规律分层绕制在定子铁心上。
这种方法可以使得整个定子绕组更加紧密，提高其电气性能和机械强度。
2. 并联绕制法：并联绕制法是将多个导线并联起来，再将其同时放入定子铁心上的槽内。
这种方法可以提高定子绕组的导电性能和散热性能。
六、定子绕组的特点1. 定子绕组具有很好的耐久性和稳定性，可以长时间运行而不失效。
2. 定子绕组对异步电动机的运行效率和性能有着重要影响。
3. 定子绕组需要根据具体需求进行设计和制造，以保证其满足异步电动机的工作要求。
七、定子绕组的维护和保养1. 定期清洗：定子绕组需要定期清洗，以防止灰尘和污垢积累，影响电气性能。
2. 检查绝缘性能：定子绕组需要定期检查其绝缘性能，以避免因为绝缘失效而导致电机故障。
3. 做好防潮处理：在潮湿环境下使用异步电动机时，需要对定子绕组做好防潮处理，以避免水分进入导线中影响电气性能。
三相笼型异步电动机的拆卸
三相笼型异步电动机的拆卸
拆卸三相笼型异步电动机是一个需要谨慎对待的过程，需要按照以下步骤进行：
1. 准备工作，在开始拆卸之前，首先要确保电动机已经断开电源，并且附近没有其他危险物品。
准备好必要的工具，例如扳手、螺丝刀、吊车等。
2. 拆除外部部件，首先要将电动机外部的保护罩、风扇等部件拆卸下来，通常这些部件是用螺丝固定在电动机上的，需要使用相应的工具进行拆卸。
3. 断开电气连接，在拆卸电动机之前，需要将电动机与电源的连接线拆卸下来，并且做好标记，以便后期安装时能够正确连接。
4. 卸下定子，定子是电动机的一个重要部件，需要将定子从电动机中小心取出，通常需要使用专用的工具和技术，确保不损坏定子。
5. 取出转子，转子是另一个重要部件，需要小心翼翼地取出，
避免损坏转子表面的绕组和绝缘。
6. 检查和清洁，在拆卸完成后，需要对电动机的各个部件进行检查，确保没有损坏或者磨损严重的地方，同时还要对电动机进行清洁，去除积聚的灰尘和污垢。
7. 包装和存放，拆卸完成后，需要将电动机的各个部件进行分类包装，并且妥善存放，以免造成损坏或丢失。
总的来说，拆卸三相笼型异步电动机是一个需要细心操作的过程，需要遵循相关的操作规程和安全操作规定，以确保拆卸过程顺利进行，并且不会对电动机造成损坏。
三相异步电动机拆解
三相异步电动机拆解下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三相异步电动机是工业生产中常用的一种电动机，具有结构简单、可靠性高、维护方便等优点。
三相异步电动机定子绕组
三相异步电动机定子绕组
定子绕组是三相异步电动机的重要组成部分，是电动机将电能转换成机械能的关键部件。
小容量的三相异步电动机定子绕组多采用单层绕组，电工之家主要讲述三相异步电动机定子绕组概述中定子绕组的构成原则、定子绕组的分类。
一、定子绕组的构成原则
三相异步电动机定子绕组是由许多嵌放在定子铁心槽内的线圈按一定规律分布，排列和连接而成的。
为了满足电动机的运行要求，在设计和饶制定子绕组时应遵循以下原则：1.在一定导体数下，力求获得较大的磁势和电势要对称，波形力求接近正弦波；2.各相绕组的磁势和电势要对称，电阻电抗应相等。
为此各相绕组的形状，尺寸和匝数都应相同；
3.各相绕组在空间的分布应彼此相差120°电角度；
4.绝缘性能和机械强度可靠，制造工艺简单，用铜量少，散热好、检修方便。
二、定子绕组的分类
三相异步电动机定子绕组一般采用分布绕组的形式。
若按槽内层数来分，可分为单层绕组，双层绕组和单双层混合绕组；按每极每相所占槽数来分，可分为整数槽和分述槽绕组；若按绕组的结构形状来分，又可分为链式绕组、同心式
绕组，交叉式绕组，叠绕组和波绕组。
三相异步电动机定子绕组故障分析及维修方法
三相异步电动机定子绕组故障分析及维修方法作者：李存飞来源：《城市建设理论研究》2014年第02期摘要：随着社会的发展，三相异步电动机使用非常普遍，三相异步电动机长期运行后会发生各种故障，影响电动机正常运行，定子绕组故障是最常见的。
定子绕组故障主要有：绕组断路、绕组通地(碰壳或漏电)、绕组短路等，如何快速准确查找并排除故障，是三相异步电动机检修的关键。
关键词：三相异步电动机；定子绕组；故障；维修中图分类号：U262.46文献标识码：A三相异步电动机又叫感应电动机，是一种结构简单、坚固耐用、使用和维护方便、运行可靠的电动机，主要由定子和转子组成。
目前绝大多数动力设备，如机床、起重设备、运输机械、各种泵类以及日常生活中的电扇、医疗设备等装置中广泛应用。
三相异步电动机要定期检修，方能保证可靠运行。
三相异步电动机是由固定部分定子和转动部分转子组成。
定子是电动机的静止部分，主要由定子铁心、定子绕组和机座等部件组成，定子绕组的作用是通入三相交流电流，产生旋转磁场。
通常绕组是用高强度漆包线绕制成各种型式的线圈，嵌入定子槽内。
机座是固定定子铁心和定子绕组，并以两个端盖支承转子，同时起到保护整个电动机和发散电动机运行中所产生热量的作用。
本文对三相异步电动机定子绕组常见故障进行分析及并提出检查和维修方法。
1定子绕组的断路故障电动机断路故障多数发生在绕组的端部，各绕组元件的接线头或电动机引出线端等处附近。
故障原因是：绕组受外力的作用而断裂；接线头焊接不良而松脱；绕组短路或电流过大、过热而烧断。
1.1检查方法检查断路可用摇表或万用表、校验灯等来检验。
中等容量电动机绕组大多是采用多根导线并绕或多支路并联，其中如果断掉若干根或断开一路时，通常采用下列两种方法检查。
(1)三相电流平衡法。
对于星形接法的电动机，将三相绕组并联后，通入低电压大电流，如果三相电流值相差大于5%时，电流小的一相为断路。
对于三角形接法的电动机，先把三角形的接头拆开一个，然后通入低电压大电流，用电流表逐相测量每相绕组的电流，其中电流小的一相为断路。
三相异步电动机拆装与检修实训
三相异步电动机拆装与检修实训一、实训目标（1）了解三相异步电动机的结构和工作原理。
（2）熟练掌握电动机拆装工具的使用方法。
（3）掌握电动机的拆装工艺和检修方法。
二、应会知识（一）三相异步电动机的拆卸对电动机进行检修和维护保养时，经常需要进行拆卸与装配，只有掌握正确的拆卸与装配技术，才能保证电动机的修理质量。
拆卸前，应准备好拆卸场地以及拆卸工具。
做好拆卸前的记录和检査工作，在电动机的线头、端盖等处做好标记，以便于修复后的装配。
三相鼠笼式异步电动机的拆卸顺序：切断电源,拆开电动机与电源的连接线，卸下地脚螺栓，卸下皮带轮（或联轴器），卸下风罩和风扇，卸下轴承盖和端盖抽出（或吊出）转子。
主要零部件的拆卸方法如下。
1.皮带轮（或联轴器）的拆卸方法先在皮带轮（或联轴器）的轴伸端（或联轴器端）上做好尺寸标记。
然后将皮带轮（或联轴器）上的定位螺钉或销子取下，装上拉具，将拉具丝杆顶尖对准轴中心的顶尖处，缓慢旋转从中将皮带轮（或联轴器）拉出。
若拉不出，可在定位孔内注入煤油，数小时后再拆。
若仍拉不出，可用喷灯在皮带轮（或联轴器）四周加热，使其膨胀就可拉出。
2.风罩和风扇的拆卸方法拆卸风罩螺钉后，即可取下风罩，然后松开风扇的锁紧螺钉或定位销子，用木锤或紫铜棒在风扇四周均匀地轻敲，风扇就可以松脱下来。
3.轴承盖和端盖的拆卸方法在端盖与机座接缝处做好标记.便于装配时复位。
对于小型电动机，先松开前端盖的紧固螺栓，然后用锤子垫上木板均匀敲打端盖四周，把端盖取下。
再松开后端盖的紧固螺栓，用锤子轻轻敲打轴伸端.把转子和后端盖一起取下。
取出转子时要小心，不要碰伤绕组和铁芯。
对于大型电动机，端盖和转子较重，要用起重设备吊出。
4.拆卸轴承轴承一般情况下不能随意拆卸,需要拆卸时有以下三种方法：（1）专用拉具拆卸：选择大小合适的拉具.将拉具的脚爪紧扣在轴承的内圈上，丝杆的顶点对准转轴的中心.缓慢转动手柄，宜至将轴承拉出。
（2）放置在圆桶上进行拆卸：在轴的内圆下面用两块铁板夹住，放置在一只内径略大于转子的圆桶上面，在轴的端面上垫上铜块,用锤子对准轴的中心轻轻敲打.把轴承敲出。
三相异步电动机的拆装及检测汇总
三相异步电动机的拆装技能训练交流电动机拆装与检修任务1三相异步电动机的拆装学时14布置任务知识1.电机的结构2.熟悉基本拆装步骤。
学目 3.掌握三相异步电动机的接线方式与通电步骤。
习标 4. 了解简单常规检测的方法。
目能技能目标：标力 1 .熟练掌握三相异步电动机的拆装工艺。
目2.掌握三相异步电动机的接线方式与检测。
标现有一小型三相笼型异步电动机，对其进行拆分与重装。
具体任务如下：1、按照实训步骤对三相笼型异步电动机进行拆装、检查，并在装配后通电试验。
任务描述信息单欧姆挡的使用（1）选择合适的倍率。
在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。
最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
（2）使用前要调零。
（3）不能带电测量。
（4）被测电阻不能有并联支路。
（5）测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
（6）用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。
这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
万用表使用时应该水平着放。
红表笔插在+孔内，黑表笔插入-孔内。
测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。
事先不知道量程，就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程。
有表针迅速偏转到底的情况，应该立即断开电路，进行检查。
最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V市电电压而损坏。
三、钳形电流表钳形电流表就是将可以开合的磁路套在载有被测电流的导体上测量电流值的仪表。
通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。
此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。
三相异步电机的拆装与检修
实训一异步电机的拆装与检修一、三相异步电机的拆装对电机进行定期保养、维护和检修时，首先需要将其拆装。
要是拆装方法不当，就会造成局部部件损坏，引发新的故障。
因此，正确拆装电机是确保维修质量的前提。
在学习维修电机时，应优先学会正确的拆装技术。
〔一〕三相异步电机的拆卸1．拆卸前的预备(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做尽缘处理。
(b)备齐拆卸工具，特别是拉具、套筒等专用工具。
(c)熟悉被拆电机的结构特点及拆装要领。
(d)测量并记录联轴器或皮带轮与轴台间的距离。
(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。
2．拆卸步骤借助图1-1-1所示，简述拆卸步骤：(a)卸皮带轮或联轴器,拆电机尾部风扇罩。
(b)卸下定位键或螺丝，并拆下风扇。
(c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。
图1-1-1电机拆卸步骤(d)用木板垫在转轴前端，将转子连同后端盖一起用锤子从止口中敲出。
(e)抽出转子。
(f)将木方伸进定子铁心顶住前端盖，再用锤子敲击木方卸下前端盖，最后拆卸前后轴承及轴承内盖。
3．要紧部件的拆卸方法(a)皮带轮〔或联轴器〕的拆卸:先在皮带轮〔或联轴器〕的轴伸端〔联轴端〕做好尺寸标记，然后旋松皮带轮上的固定螺丝或敲往定位销，给皮带轮〔或联轴器〕的内孔和转轴结合处参加煤油，稍等渗透后，使锈蚀的局部松动，再用拉具将皮带轮〔或联轴器〕缓慢拉出，如图1-1-2所示。
假设拉不出，可用喷灯急火在皮带轮外侧轴套四面加热，加热时需用石棉或湿布把轴包好，并向轴上不断浇冷水，以免使其随同外套膨胀，碍事皮带轮的拉出。
注重：加热温度不能过高，时刻不能过长，以防变形。
(a)皮带轮的位置标法(b)用拉具拆卸皮带轮图1-1-2拆卸皮带轮(b)轴承的拆卸:轴承的拆卸可采取以下三种方法。
用拉具进行拆卸拆卸时拉具钩爪一定要抓牢轴承内圈，以免损坏轴承，如图1-1-3所示。
三相异步电动机的定子绕组
5、用途
同心式绕组端部连线较长，适用于q=4、6、
8等偶数的2极小型三相异步电动机。
2023年8月26日
星期六 §3－2 三相异步电动机的定子绕组（中）
八、 三相 单层 绕组 的优 缺点
元件少，结构简 单，嵌线方便， 槽内无层间绝缘
优点
单层绕组为 整距绕组
§4－3 三相异步电动机定子绕组
2、举例 已知三相异步电动机，Z1=24槽，
2P=4，m=3，双层绕组，a=1，试作出表示 极相组之间连接规律的U相接线图。 解：极相组 = 2Pm = 4×3 = 12 个 3、练习：
已知三相异步电动机，Z1=36槽，2P=6， m=3，单层短距绕组，a=1，试作出表示极 相组之间连接规律的圆形接线图。 返回首页
画出Z1 = 36槽，2P=4，m=3，a=1单
层短距交叉式绕组展开图。
解：⑴τ= Z1/2P = 36 / 4 = 9槽
⑵q = Z1/2Pm = 36 /(4×3) = 3槽
⑶ys = 2q + 2 = 2×3 + 2 = 8 槽 yd = 2q + 1 = 2×3 + 1 = 7槽
2023年8月26日
§4－3 三相异步电动机定子绕组
本节要点： 一、三相定子绕组的基本要求和分类 二、绕组的基本术语 三、绕组的连接方式 四、三相定子绕组的构成原则 五、三相单层绕组 ㈠画展开图的步骤 ㈡单层链式绕组 ㈢交叉式绕组 ㈣同心式绕组 ㈤单层、双层绕组的特点 ㈥双层绕组的展开图
2023年8月26日
星期六
§4－3 三相异步电动机定子绕组
）→（1—20）→U2 嵌线规律：嵌一空一吊二
三相异步电动机定子绕组换新之定子绕组的嵌放(精)
解开线圈的一个绑扎线，两手配合，先用右手将线圈边理直捏扁，再用左手捏住线圈的一端向一个方向旋拧导线，使直线边呈扁平状。
4．嵌线入槽
右手捏平线圈直线边，左手捏住线圈前端，使直线边和槽线呈一定角度，将线圈前端下角插入引线纸开口并下压至槽内，左手拉、右手推并下压，将线圈直线边嵌入槽内。
应用性知识目标：
1.掌握单层绕组的接线方式；
2.掌握绕组的下线规律。
训练
项目
（任务）
1．按单层链式绕组的下线规律下线。
教学
媒体
准备
1．多媒体教学设备、课件；
2．三相异步电动机Y100M-4，电工工具箱SM，嵌线工具；
3．任务工单。
第一页（共3页）
教案
教学
过程
提问复习、导入新课及时间安排：
1.提问复习
教案
课程名称
电机检修
学时
10
序号
08
授课班级
日期
任课教师
李树元
课题
三相异步电动机定子绕组换新之定子绕组的嵌放
教学
目标
能力目标：
专业能力：
1．能够使用嵌线工具嵌放定子绕组；
2．能够使用电工工具正确测量和裁制槽绝缘；
关键能力：
1．具有获取并使用信息和新技术的能力；
2．具有自学能力、理解能力与表达能力
3．能互相配合，具有团队协作能力。
5．划线入槽
6.槽绝缘封口和插入槽楔。
作业：
1．填写任务工单。
课后
总结
第3页
单层链式绕组的接法（3分钟）
2.导入新课
三相异步电动机最常见的故障修理就是定子绕组更新。（2分钟）
教学活动步骤、方法及时间安排：
任务1 三相异步电动机的拆装
三相异步电动机的结构
LOGO
(1）定子
3）机座 机座是用来固定和支撑定子铁心，并通过两侧
的端盖和轴承来支撑电动机的转子。同时可保护整 台电动机的电磁部分和发散电动机运行中产生的热 量。
三相异步电动机的结构
LOGO
(1）定子
三相异步电动机的结构
LOGO
(1）定子
4）端盖 借助置于端盖内的滚动轴承将电动机转子和机
三相异步电动机的结构
LOGO
（2）转子绕组
三相异步电动机的结构
LOGO
（2）转子绕组
【趣味问题】
LOGO
问题：三相异步电动机笼型转子绕组的端环如图所示， 观察发现在左右两个端环上都分别有若干个凸起，为 这些凸起有什么作用呢？
答案：三相异步电动机笼型转子在高速旋转时，必 须保持转子的重心稳定，否则电动机将产生强烈的 震动和噪声。所以电动机的转子都要进行动平衡校 验，如果转子达不到动平衡，就通过调整端环凸起 部的配重使转子最终达到动平衡，这与在汽车轮毂 上打配重钉道理一样。
三相异步电动机的铭牌
LOGO
10）温升 电动机的温升是指该电动机按其工作制的要求
加满载或规定的负载运行到热稳定状态时，其绕组 的温度与环境温度的差值。
三相异步电动机的铭牌
LOGO
11）防护等级 防护等级是指电动机外壳（含接线盒等）防护电
动机电路部分以及旋转部件（光滑的轴除外）的能力。 在铭牌中以IPxy的方式给出，其中IP是防护等级代码， x代表防护固体能力，y代表防液体的能力。表1和表2 分别给出了目前国家标准规定的防护固体和液体能力 规定。
三相异步电动机的铭牌
LOGO
三相异步电动机的铭牌
LOGO
三相异步电动机拆装图解
三相异步电动机拆装图解三相异步电动机修补后的设备次第，大致与拆开时相反。
设备时要留神拆开时的一些符号，尽量按原记号复位。
三相异步电动机运用广泛，受各种要素的影响，不免发作缺陷，需求及时frac12;行修补保养。
为了确保修补质量，在拆开前应在电动机接线头、端盖等处作好符号和记载，以便设备后使电动机能康复到原状况。
禁绝确的拆开，很或许损坏零件或绕组，乃至拓宽缺陷，添加修补的难度，构成不必要的丢掉。
三相异步电动机的拆装与修补。
异步电动机的拆装修补是修补电工教学的首要内容，也是技工学校遍及要害重视的技术操练内容。
在此提出三相笼式异步电动机的拆装办法、定子绕组首尾端差异、质量查看等技术操练恳求，并做要害剖析。
首要要了解异步电动机的铭牌，了解异步电动机根柢构造，做好拆开前预备作业是拆装异步电动机进程非常首要的一环，要做到心中稀有，不盲目着手。
第二要准确把握拆装东西及外表的运用办法，如铁锤、紫铜棒、拉具、扳手，兆欧表、万用表等东西的准确运用办法。
第三要把握安全操作规程，有必要进行电气设备安全运用规程教学，钳工安全操作规程以及防火防爆的有关阅历，确保技术操练的安全顺畅完毕，确保人身设备工业的安全。
第四要分外留神设备在设备上的电动机的拆装时恳求：（1）应先堵截电源，撤消电动机与三相电源线的联接，应做好电源线的相序符号与绝缘处理；（2）拆开电动机与机座、皮带轮、联轴器的联接时，先做好相应定位符号，确保电动机与主体设备安全别离；（3）端盖螺钉的松动与紧固有必要按对角线上下分配顺次旋动；（4）吊装大型电动机的转子应对称平衡钢丝绳，地上铺好木垫，逐渐平移出转子时动作应留神，一边推送一边接引，防止擦伤定子绕组和转子绕组；（5）顺次对风罩、风叶、端盖、轴承、转子的拆开清洁、查看与替换。
一、三相异步电动机的根柢构造三相异步电动机的构造简略，作业牢靠，修补便当。
它首要由定子和转子两大有些构成，还包含机壳和端盖等，假定是封闭式电动机，则还有起冷却效果的电扇及维护电扇的端罩，如图1所示。
三相异步电动机的拆卸与装配
5. 卸下前轴承外盖; 卸下前轴承外盖; 6. 卸下前端盖; 卸下前端盖;
可用大小适宜的扁凿，插在端盖突出的耳朵处， 按端盖对角线依次向外撬，直至卸下前端盖。
7. 卸下风叶罩。 8. 卸下风叶。
→
→
→
9.卸下后轴承外盖。 9.卸下后轴承外盖。 10.卸下后端盖。 10.卸下后端盖。 11.卸下转子 11.卸下转子
→
中型电动机转子的拆卸
(3) 拆卸大型电动机的转子时，要用起重设备 分段吊出转子。具体方法如下: 分段吊出转子。具体方法如下:
① 用钢丝绳套住转子两端的轴颈,并在钢丝绳与轴颈之间 用钢丝绳套住转子两端的轴颈, 衬一层纸板或棉纱头。 ② 起吊转子，当转子的重心移出定子时，在定子与转子 的间隙中塞入纸板垫衬，并在转子移出的轴端垫支架或木块搁 住转子。 ③ 将钢丝绳改吊转子，在钢丝绳与转子之间塞入纸板垫 衬，如图所示。就可以把转子全部吊出。
→
→
端盖的安装步骤：
(1)铲去端盖口的脏物； (1)铲去端盖口的脏物； (2)铲去机壳口的脏物, (2)铲去机壳口的脏物,再对准ቤተ መጻሕፍቲ ባይዱ壳上的螺丝 孔把端盖装上； (3)、(4)插上螺丝, (3)、(4)插上螺丝,按对角线一先一后把螺 丝旋紧,切不可有松有紧, 丝旋紧,切不可有松有紧,以免损伤端盖。
