尚方SF-102型温度控制器使用说明书
温控器说明书
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
温控器说明书
说明书设计题目温控器设计姓名：张龙学号：2011071128专业：机械工程及自动化目录摘要 (3)1 设计内容与设计要求 (4)2、方案选择 (4)2.1 单片机的选择方案 (4)2.2显示器的选择方案 (4)2.3 模数转换芯片的选择 (5)3、元器件介绍 (5)3.1 AT89C51 (5)3.2 LCD1602液晶屏 (6)3.3 ADC0804 (8)3.4 NPN型三极管 (9)4.系统硬件设计 (10)4.1时钟电路 (11)4.2 复位电路 (12)4．3 ADC转换电路 (14)4.4 LCD1602液晶显示器 (14)4.5 独立按键控制电路 (15)4.6 继电器控制电路 (15)5.软件设计 (16)总结 (17)摘要温控器（Thermostat），根据工作环境的温度变化，在开关内部发生物理形变，从而产生某些特殊效应，产生导通或者断开动作的一系列自动控制元件，也叫温控开关、温度保护器、温度控制器，简称温控器。
或是通过温度保护器将温度传到温度控制器，温度控制器发出开关命令，从而控制设备的运行以达到理想的温度及节能效果，其应用范围非常广泛，根据不同种类的温控器应用在家电、电机、制冷或制热等众多产品中。
其工作原理是通过温度传感器对环境温度自动进行采样、即时监控，当环境温度高于控制设定上限值时控制电路启动，温度下降。
当环境温度低于控制设定下限值时，控制电路不工作，温度上升。
主要应用于电力部门使用的各种高低压开关柜、干式变压器、箱式变电站及其他相关的温度使用领域。
关键词：温控器温度采样上限值下限值1 设计内容与设计要求基本内容：设计一个简易温控器基本要求：①可以设定上限温度和下限温度，温度高于上限温度上，主电路不工作，温度降低，温度低于下限控制电路时，主电路继续工作，温度升高。
③设定温度时，液晶屏上显示设定状态，设定完显示正常模式，并且设定的上下限温度，在液晶屏上都有显示。
⑤采集温度信号，转换成数字信号。
101202系列电热恒温干燥箱使用说明书
101/202系列电热恒温干燥箱使用说明书一、用途本产品适用于温度300℃以内对物品进行烘焙、干燥、热处理及其他加热用。
二、结构箱体由冷轧板压制焊接成形，表面静电喷涂，工作室与外壳中间用纤维棉填充，箱体顶部设有排气阀、工作室内有试品隔板，箱门口或箱门镶嵌耐高温胶条或石棉带，箱门中间设有观察窗，仪表控温，控制元件安装在侧面或底部，具有外观美观，控温精度高，容易操作等优点。
三、外型及结构示意图1、电源开关2、202型：加热开关101型：鼓风开关3、控温仪表4、箱门5、观察窗6、排风阀7、把手8、风机9、传感器10、工作室11、隔板12、保温箱13、防护板14、电热器15、侧门如实样与此图不符应以实样为准四、主要技术参数一、安装与使用１、打开包装，按照说明书中装箱单检查附件是否齐全。
２、把箱体放在室内干燥的地面或平台上，必须按照地线。
３、使用电源必须与箱体用电源相符，并在电源连接处安装保险装置。
４、接通电源，打开各功能开关，指针式控温仪器表转动温度设定旋钮，设定所须要的温度。
５、工作中应适应打开排气阀，使箱内气体流通及潮气外溢，第一次使用时必须进行烘干，加热至150℃左右待箱内烟雾排尽时再进行使用。
６、第一次恒温过程中，应受热冲击值的影响，可能出现温冲过高现象，待温度降到恒温点，再次恒温时，其温冲现象就会降低，反复几次恒温后，即达到技术要求。
７、在使用过程中应随机注意其温度变化，如超温过大应及时关掉电源进行检查。
二、数显仪表操作说明１、面板说明：2、温度设定说明直接按△、▽键进行温度设定、更改。
3、参数修改按ＳＥＴ键３秒钟以上，进入参数，再按ＳＥＴ键找到需要调整的控制参数提示符，按△、▽键修改参数显示值，再按SET键依次回到标准模式。
七：注意事项１、工作环境：环境温度在5-40℃相对湿度不能大于80%，周围无易燃易爆及腐蚀性较强的气体。
２、易燃易爆物品不准放入箱内烘焙３、在使用过程中不准用手触摸视镜。
温控仪的说明书
运行状态
0～2
设定为 1
Loc
参数密码锁
0～9999
密码设置，初始值 655
F1
现场参数 1
None～run
/
F2
现场参数 2
None～run
/
F3
现场参数 3
None～run
/
F4
现场参数 4
None～run
/
F5
现场参数 5
None～run
/
F6
现场参数 6
None～run
/
F7
现场参数 7
None～run
/
F8
现场参数 8
None～run
/
M5 为保持参数。定义为输出值变化 5％时，控制对象基本稳定后测量值与变化前测量值的差 值。同一系统的 M5 参数一般会随测量值有所变化，所以应取工作点附近为准。M5 参数值主要决 定调节算法中积分作用，和 PID 调节的积分时间类似。M5 值越小，系统积分作用越强。M5 值越 大，积分作用越弱。
85避免强腐蚀气体供电电源85265vac50hz60hz绝缘电阻100m500vdc电源输入输出与地之间功耗10w三仪表面板及操作说明1仪表面板说明out输出指示灯run手动运行状态指示灯pv测量值显示窗口sv设定值显示窗口设定键set移位键数据减少键数据增加键sp1报警指示灯sp2报警指示灯12仪表端子接线四输入信号方式及类型1配用标准热电偶热电阻分度号kswretejbnpt100cu50分辨率11111111101测量范围0130001600023002003500100001000600180001300200600150150配用传感器镍铬镍硅热电偶铂铑10铂热电偶钨铼325热电偶铜铜镍康铜镍铬铜镍热电偶铁铜镍康铜铂铑10铂铑6热电偶镍铬硅镍硅热电偶铂热电阻r0100铜热电阻r0502输入类型代码表in01234输入规格k2001300s501700wre02300t200350e01000in5672021输入规格j01000b01800n01300cu5050150pt1002006002五仪表使用和操作1测量状态仪表安装应进行正确接线检查无误后上电仪表自检后进入测量值显示状态
温控器说明书 (2)10页word
通过ISO9002国际质量体系认证conformity Certification of ISO9002 Quality Management SystemBWY（WTYK）-802、803系列变压器温度控制器SERIES TRANSFORMER TEMPERATURE CONTROLLER使用说明书DESCRIPTION & OPERATION INSTRUCTIONS杭州华立仪表有限公司HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT感谢您使用本厂产品使用前请认真阅读产品使用说明书THANKS FOR USING OUR PRODUCTSPLEASE READ THE DIRECTIONS BEFORE USE目录一、概况 (1)二、工作原理 (5)三、主要技术指标 (5)四、安装及使用 (5)五、注意事项 (10)六、附录Pt100工业铂电阻分度值表 (11)第 2 页一、概况1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：2、温度控制器根据JB/T9236-2019《工业自动化仪表产品型号编制原则》的要求产品命名如下：第 3 页第 4 页二、工作原理变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。
当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY（WTYK）-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号（0~5V、1~5V或4~20mA）输出。
温控仪使用说明书

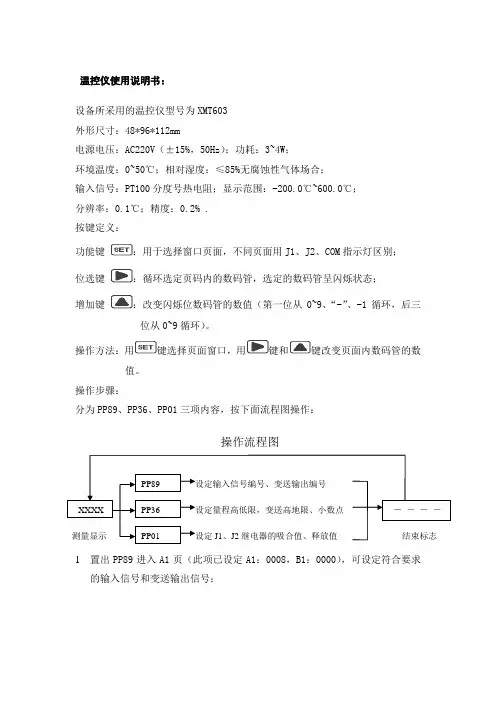

温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ； 环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合； 输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃； 分辨率：0.1℃；精度：0.2% . 按键定义： 功能键 ：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别； 位选键 ：循环选定页码内的数码管，选定的数码管呈闪烁状态； 增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。
操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。
操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作：1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号：PP01PP89PP36 XXXX 设定输入信号编号、变送输出编号 设定量程高低限，变送高地限、小数点 设定J1、J2继电器的吸合值、释放值― ― ― ― 测量显示结束标志操作流程图2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下：1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。
B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。
2)C2页填入变送低限值，D2页填入变送高限值。
3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、X.XXX；0004以上无小数点显示。
3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。
温度开关和温度限制器说明书
J Household appliances J Electronics J Fan heatersJ Automotive industry ApplicationsJ More safety by self hold types J Various housings J Manual resetJ Customized ratingsBenefitsSeries D switches are based on a complex system consisting of a contact spring unit and a thermo-bimetal snap-disc . When heating up to the fixed switching point, the contact opens and thus interrupts the power circuit.They are very flexible to use: Due to the different types of reset and the adjustable current sensitivity for quick shutdowns, the D switches offer high quality solutions , especially in very specific safety concepts.Temperature switch with an automatic reset D10: After a certain cooling phase (temp. hysteresis) the contact switches back automatically.Temperature limiter with manual reset D20: After opening the contacts and the subsequent cooling the contacts remain open until a manual reset is performed on the reset pin.Temperature switch with electr. self-hold D30 (230V) / D40 (120V): After opening the contacts the switch is heated by a parallel connected resistor and thus kept open. The automatic reset is only performed through a mains disconnection, or off-switching of the device in which the temperature switch is installed.For special applications version P is available with a very low self heating rate.Manual reset: The maximum operating force must not exceed 6 N. The control should not be reset before the starting conditionsare reached, meaning there should be a satisfactory cooling down time! Technical data on request.with housingFor current-time based types (execution D, J, K, L, M, P, R, V) the following information must be provided:in Amps at which the switch must not respond.in Amps at which the switch must respond and the response time tAmbient temperatures which could be experienced both in normal operation and in switching conditions.P types have terminals of CuFe2P materialD series switches are also available with lead wires in combination withinsulating shrink sleeves.Technical data on request.Current vs. response timeTest conditions:Measurement in air flow and lead wires of 1.5 mm 2.TCO variations for current-time based applications.Ordering exampleMarkingcurrent I 0 [A]r e s p o n s e t i m e t 0 [S ]D 10Vcurrent I 0 [A]D10V type and execution E country (D=Germany)12005response temperature (120°C), tolerance (± 5°C)047date of manufacture (May 2017)D12D type and execution H country (H=China)--123customized type with drawing number 047customized type with drawing number10/2021-Technical subject to change without noticeT äschenwaldstraße 3 75181 Pforzheim DeutschlandTel.: +49 7231 787-0 Fax: +49 7231 787-155******************www.microtherm.deMicrotherm GmbHD, J, K, L M, P , R, V51015051015202530。
温控说明书
温控器接线图POWER UP PROCEDURE启动程序Verify all electrical connections have been properly made before applying power to the instrument.If the instrument is being powered for the first time, it may be desirable to disconnect the controller output connections. The instrument will be into control following the power up sequence and the output(s) may turn ON. During power up, a self-test procedure is initiated during which all LED segments in the two front panel displays appear and all LED indicators are ON. When the self-test procedure is complete, the instrument reverts to normal operation如果仪器首次被驱动的,它可能要断开控制器输出连接。
仪器会进入控制启动序列和后输出)可能打开。
在启动期间,自测过程启动期间所有LED。
自测过程完成后,仪器返回正常的操作。
.Note: A delay of about 3 seconds, when power is first applied, will be seen before the displays light up注意:延迟约3秒,当电源是第一次应用,将见过显示点亮.3.1.2 KEYPAD OPERATIONAUTO/MANUAL KEYThis key is used to:1. Enter the Auto/Manual mode and vice versa.2. Used to activate the Auto Tune mode.3. Used to confirm a change in the Program mode.自动/手动键这把键是用来:1。
