有机废气吸附设计与计算
吸附设备的计算
吸附设备的计算（一）进气总的风量为：Q=32000m3/h有机甲苯日峰值为：C=5t×0.84=4.2t每小时甲苯的量为：c=4.2t÷24h=0.175t/h每小时甲苯的浓度为：c’=0.175t/h÷32000 m3/h=830mg/ m3要求废气的排放满足《大气污染物综合排放标准》（GB16297—1996）二级标准，而《大气污染物综合排放标准》（GB16297—1996）二级最高允许排放速率为 3.6kg/h;则允许的尾气排放浓度为c’’=3600g÷32000 m3/h=112.5mg/ m3>60 mg/ m3(二级最高允许排放浓度)，所以尾气排放控制在《大气污染物综合排放标准》（GB16297—1996）二级最高允许排放浓度60 mg/ m3；C尾气=60 mg/ m3每小时排放的甲苯的量为：C排放=32000m3/h×60 mg/ m3=1.92kg/h需要处理掉的甲苯的量为：C处理=175－1.92=173.08kg/h吸附按四个小时算，则吸附的甲苯的总量为：C’=173.08kg/h×4h=692.32kg每个吸附器吸附的甲苯的量为C’’=692.32kg÷2=346.16kg吸附质采用zj-30活性炭，由工程实践经验，吸附质的量按吸附剂量的20%算，则吸附剂的量为：C吸附剂=692.32kg÷20%=3461.6kg做三个吸附器，运行的时候两个吸附器吸附，一个吸附器脱附，则每个吸附器吸附质的量为：C吸附剂’=3461.6÷2=1730.8kg（二）吸附器的尺寸设计zj-30活性炭的堆积密度为460kg/ m3,则堆积的体积为：V=1730.8kg÷460kg/ m3≈3.76 m3为保护活性炭层不被破坏，气速采用0.4m/s，则活性炭堆积的截面积为：S=32000 m3/h÷0.4m/s÷3600s≈22.2 m3 由于运行的时候只有两个吸附器在工作，因此每个吸附器活性炭堆积的截面积为：S’=22.2 m3÷2=11.1 m3每个吸附器活性炭堆积厚度为：ζ=3.76 m3÷11.1 m3≈0.34 m ，取0.4m采用立式固定床吸附塔，则塔径为：D={（4×11.1 m3）÷3.14}^0.5=3.76m，塔径过大，不宜采用因此采用卧式固定床吸附器，则假设塔高为2m,则吸附器的长：L=11.1 m3÷2m=5.55m≈5.6m所以吸附器采用卧式固定床吸附器，高跟宽都为2m,长为5.6m。
有机废气设计方案
有机废气设计方案有机废气是指在工业生产过程中产生的含有机物和其他有害物质的废气。
针对有机废气的处理，设计一套完善的方案十分重要，下面将介绍一种有机废气设计方案。
首先，需要进行有机废气的收集。
收集系统包括收集罩、收集管道和转运系统。
通过合理设计收集罩的位置和形状，使其能够有效地收集废气。
收集管道应具有足够的直径和阻力小的特点，以减少废气在管道中的阻力损失。
转运系统可以将收集到的废气输送到后续处理设备中。
接下来是废气的净化处理。
主要采用活性炭吸附和催化燃烧两种方式。
活性炭吸附主要是将废气中的有机物和其他有害物质吸附到活性炭表面，以达到净化的目的。
催化燃烧是利用催化剂将废气中的有机物氧化为无害的二氧化碳和水。
这两种处理方式可以结合使用，以提高废气的净化效果。
在设计废气处理设备时，需要考虑设备的稳定性和耐久性。
废气处理设备一般需要长时间运行，因此需要选择高质量的材料和合适的工艺，确保设备的稳定性和耐久性。
此外，还要考虑能源的利用和废气的排放标准。
废气处理过程中会产生大量的热能，可以进行热能回收，用于其他用途，提高能源利用效率。
同时，废气的排放应符合国家相关的排放标准，确保废气对环境的污染达到可控范围。
最后，需要对废气处理系统进行监测和维护。
通过使用监测仪器对废气进行连续监测，及时掌握废气处理过程中的情况，保证废气处理系统的正常运行。
同时，定期对废气处理设备进行清洗和维护，延长设备的使用寿命。
综上所述，有机废气的设计方案包括收集系统、净化处理、设备稳定性和耐久性、能源利用和排放标准、监测和维护等方面的考虑。
通过合理的设计和管理，可以有效地减少有机废气对环境的污染。
吸附法处理废气方案
吸附法处理废气方案1. 引言废气的处理和排放一直是环境保护和工业生产中面临的重要问题之一。
废气中含有大量的有害物质，如二氧化硫、氯化氢、氮氧化物等，对人体健康和环境造成严重影响。
因此，开发高效、经济的废气处理方案对减少环境污染具有重要意义。
本文将介绍一种常用的废气处理方法——吸附法，并探讨其原理和应用。
2. 吸附法的原理吸附法是一种利用吸附剂吸附废气中的有害物质的技术。
吸附剂是一种具有较大的比表面积和高吸附能力的物质。
基于物质在固体表面与气体之间的相互作用力，吸附剂能够吸附和集中废气中的污染物质。
吸附过程分为物理吸附和化学吸附两种形式。
物理吸附是指在吸附剂表面的吸附作用力是静电作用力或范德华力，吸附速度相对较快，吸附剂可以重复使用。
而化学吸附是指在吸附剂表面的吸附作用力是化学键作用，吸附速度较慢，吸附剂需要定期更换。
根据废气的具体成分和废气处理目标的不同，可以选择物理吸附或化学吸附来处理废气。
3. 吸附法的应用3.1 废气净化吸附法广泛应用于工业废气的净化过程中。
工业生产过程中产生的废气中含有大量有害物质，如挥发性有机物（VOCs）、硫化物、氮氧化物等。
使用合适的吸附剂可以有效地去除这些有害物质，降低废气的环境污染程度。
3.2 环境保护吸附法也可以用于环境保护领域，处理城市废气和汽车尾气中的有害物质。
城市化进程中，汽车尾气排放已经成为空气污染的重要原因之一。
使用吸附法可以去除尾气中的颗粒物、硫化物、有机物等污染物质，改善空气质量。
3.3 能源利用部分废气中含有可燃气体（如甲烷、乙烯等），使用吸附法可以将这些可燃气体捕获并重新利用。
通过将吸附剂进行升温，在适当的温度下释放出吸附的可燃气体，并进行能源回收和利用。
4. 吸附法的优势和劣势4.1 优势•吸附法具有较高的去除效率，能够有效降低废气中有害物质的排放浓度。
•吸附法操作简单，设备结构相对简单，运行维护成本较低。
•吸附剂可以循环使用，降低了处理过程中的额外废物产生。
有机废气吸附设计方案与计算
有机废气吸附设计与计算一、基本原理1、吸附原理当两相组成一个体系时，其组成在相界面与相内部是不同的，处在；两相界面处的成分产生了积蓄（浓缩），这种现象称为吸附。
吸附处理废气时，吸附的对象是气态污染物，被吸附的气体组分称为吸附质，吸附气体组分的物质称为吸附剂。
使已被吸附的组分从达到饱和的吸附剂析出，吸附剂得以再生的操作称为脱附。
即被吸附于界面的物质在一定条件下，离开界面重新进入体相的过程，也成解吸。
而当吸附进行一段时间后，由于表面吸附质的浓集，使其吸附能力明显下降而不能满足吸附净化的要求，此时需要采用一定的措施是吸附剂上已吸附的吸附质脱附，恢复吸附剂的吸附能力，这个过程成为吸附剂的再生。
因此，在实际工作中，正式利用吸附剂的吸附—再生—吸附的循环过程，达到除去废气中污染物质并回收废气中有用组分的目的。
脱附过程是在吸附剂结构不变化或者变化极小的情况下，将吸附质从吸附剂孔隙中除去，恢复它的吸附能力。
通过再生使用，可以降低处理成本，减少废渣排放量，同时回收吸附质。
被吸附的组分重新释放，释放的气体浓度高于原混合气的浓度。
促进解吸的条件有：（1）提高温度（热再生；（2）抽真空以降低压力（变压解吸附）；（3）降低吸附剂周围组分的浓度（空气吹扫）。
2、吸附机理吸附和脱附互为可逆过程。
当用新鲜的吸附剂吸附气体中的吸附质时，由于吸附剂表面没有吸附质，因此也就没有吸附质的脱附。
但随着吸附的进行，吸附剂表面上的吸附质逐渐增多，也就出现了吸附质的脱附，且随着时间的推移，脱附速度不断增大。
但从宏观上看，同一时间吸附质的吸附量仍大于脱附量，所以过程的总趋势认为是吸附。
当同一时间吸附质的吸附量与脱附量相等时，吸附和脱附达到动态平衡，此时称为达到吸附平衡。
平衡时，吸附质在流体中的浓度和在吸附剂表面上的浓度不再变化，从宏观上看，吸附过程停止。
平衡时的吸附质在流体中的浓度称为平衡浓度，在吸附剂中的浓度称为平衡吸附量。
当吸附质与吸附剂长时间接触后，终将达到吸附平衡。
有机废气治理-吸附法

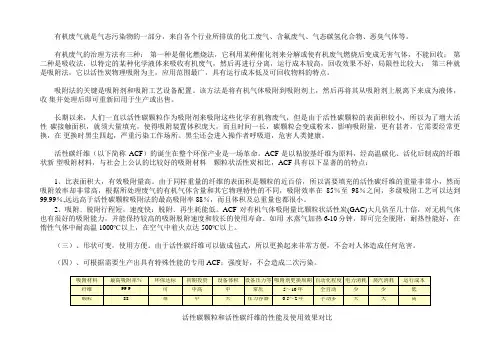

有机废气就是气态污染物的一部分，来自各个行业所排放的化工废气、含氟废气、气态碳氢化合物、恶臭气体等。
有机废气的治理方法有三种：第一种是催化燃烧法，它利用某种催化剂来分解或使有机废气燃烧后变成无害气体，不能回收；第二种是吸收法，以特定的某种化学液体来吸收有机废气，然后再进行分离，运行成本较高，回收效果不好，局限性比较大；第三种就是吸附法，它以活性炭物理吸附为主，应用范围最广，具有运行成本低及可回收物料的特点。
吸附法的关键是吸附剂和吸附工艺设备配置。
该方法是将有机气体吸附到吸附剂上，然后再将其从吸附剂上脱离下来成为液体，收集并处理后即可重新回用于生产或出售。
长期以来，人们一直以活性碳颗粒作为吸附剂来吸附这些化学有机物废气，但是由于活性碳颗粒的表面积较小，所以为了增大活性碳接触面积，就须大量填充，使得吸附装置体积庞大，而且时间一长，碳颗粒会变成粉末，影响吸附量，更有甚者，它需要经常更换，在更换时黑尘四起，严重污染工作场所。
黑尘还会进入操作者呼吸道，危害人类健康。
活性碳纤维（以下简称ACF）的诞生在整个环保产业是一场革命。
ACF是以粘胶基纤维为原料，经高温碳化、活化后制成的纤维状新型吸附材料，与社会上公认的比较好的吸附材料—颗粒状活性炭相比，ACF具有以下显著的的特点：1、比表面积大，有效吸附量高。
由于同样重量的纤维的表面积是颗粒的近百倍，所以需要填充的活性碳纤维的重量非常小，然而吸附效率却非常高，根据所处理废气的有机气体含量和其它物理特性的不同，吸附效率在85％至98％之间，多级吸附工艺可以达到99.99％,远远高于活性碳颗粒吸附法的最高吸附率88％，而且体积及总重量也都很小。
2、吸附﹑脱附行程短，速度快；脱附﹑再生耗能低。
ACF对有机气体吸附量比颗粒状活性炭(GAC)大几倍至几十倍，对无机气体也有很好的吸附能力，并能保持较高的吸附脱附速度和较长的使用寿命。
如用水蒸气加热6-10分钟，即可完全脱附，耐热性能好，在惰性气体中耐高温1000℃以上，在空气中着火点达500℃以上。
吸附法工业有机废气治理工程技术规范方案
吸附法工业有机废气治理工程技术规范方案吸附法是一种常见的工业有机废气治理技术，在处理有机废气中具有广泛的应用前景和市场需求。
为了提高吸附法工业有机废气治理工程的效率和安全性，制定一套技术规范方案是至关重要的。
以下是一个关于吸附法工业有机废气治理的技术规范方案。
一、工程准备1.废气特性分析：对待处理的废气进行详细的分析，包括废气组分、温度、压力、流量等参数，以便选择适合的吸附材料和工艺。
2.设计方案：根据废气的特性，确定吸附材料、吸附器的结构和尺寸、废气处理量和处理流程等，进行工程设计。
二、吸附材料选择1.吸附材料性能测试：对多种吸附材料进行实验室测试，评估其对目标有机物的吸附性能、再生性能和稳定性等。
2.吸附材料优选：根据实验结果，选择吸附性能最佳的吸附材料，并进行实际应用效果评估，确保满足工程要求。
三、设备选型与设计1.吸附器选型：根据废气处理量、吸附材料特性和工程要求等，选择合适的吸附器类型，如活性炭吸附器、分子筛吸附器等。
2.设备设计：根据吸附器类型和工程要求，设计吸附器的结构、尺寸、进出口管道和控制系统等。
四、工程施工与安装1.设备采购：根据设计方案，采购吸附器、管道、泵类等设备，并检测设备是否符合技术规范要求。
2.工程施工：按照设计方案进行设备安装、管道连接和系统调试，确保工程施工符合技术规范要求。
五、工程运行与维护1.运行参数监测：监测废气处理量、吸附剂使用量、废气中有机物浓度等关键参数，并建立相应的监测系统。
2.设备维护：定期进行吸附剂更换、设备清洗和维护，确保设备正常运行和吸附效果稳定。
3.废物处理：对吸附剂再生后的废物进行安全处理，防止对环境造成污染。
六、环境监测与管理1.排放标准：根据国家和地方的废气排放标准，确保废气治理工程运行符合相关法规要求。
2.环境监测：定期进行废气排放监测，检测废气中有机物浓度和其他污染物的排放情况，确保达到排放标准。
3.管理体系：建立完善的废气治理工程管理体系，包括工艺控制、质量管理、安全管理等措施，确保工程的正常运行和管理。
吸附法工业有机废气治理工程技术规范
吸附法工业有机废气治理工程技术规范吸附法工业有机废气治理工程技术规范(HJ 2026—2013)前言为了贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，规范工业有机废气治理工程，防治工业有机废气的污染，改善环境质量，本标准被制定。
本标准规定了工业有机废气吸附法治理工程的设计、施工、验收和运行的技术要求。
该标准为指导性文件，由环境保护部科技标准司组织制订，主要起草单位包括XXX、XXX等。
本标准自2013年7月1日起实施，由环境保护部解释。
1适用范围本标准规定了工业有机废气吸附法治理工程的设计、施工、验收和运行的技术要求。
适用于工业有机废气的常压吸附治理工程，可作为环境影响评价、工程咨询、设计、施工、验收及建成与管理的技术依据。
2规范性引用文件本标准引用了多个文件中的条款，如GB 3836.4爆炸性气体环境用电气设备第4部分、GB/T 3923.1纺织品织物拉伸性能第1部分等。
凡是不注日期的引用文件，其有效版本适用于本标准。
其中，GB/T 7701.2和GB/T 7701.5规定了回收溶剂用煤质颗粒活性炭和净化空气用煤质颗粒活性炭的相关标准；GB/T 和HJ/T 1规定了固定污染源排气中颗粒物测定和气态污染物采样方法以及气体参数测量和采样的固定位装置；GB/T规定了活性炭丁烷工作容量测试方法；GB 、GB 、GB 、GB 、GB 、GB 、GB 、GB 和GBJ 87等规定了建筑设计防火规范、采暖通风与空气调节设计规范、排气筒设计规范、建筑物防雷设计规范、爆炸和火灾危险环境电力装置设计规范、建筑灭火器配置设计规范、石油化工企业设计防火规范、工业企业总平面设计规范和工业企业噪声控制设计规范；HGJ 229规定了工业设备、管道防腐蚀工程施工及验收规范。
4.1 除了溶剂和油气储运销装置的有机废气吸附回收，进入吸附装置的有机废气中有机物的浓度应低于其爆炸极限的25%。
如果废气中有机物的浓度高于其爆炸极限下限的25%，则必须将其降低到其爆炸极限下限的25%以下才能进行处理。
活性炭吸附VOCs计算公式
活性炭吸附VOCs计算公式
有机废气吸附通常采用活性炭吸附剂进行处理。
活性炭用量的计算涉及到多个因素，包括废气流量、废气中污染物的浓度和性质、活性炭的吸附性能等。
下面提供一个简单的计算方法，但需要注意这只是一种粗略的估算方法，实际应用中需要根据具体情况进行调整和验证。
1）确定废气流量Q,单位为m3/h。
2）确定废气中目标有机污染物的浓度C,单位为mg/n?。
3）确定活性炭的吸附容量（即单位质量活性炭对目标污染物的吸附量），单位为mg∕g o
4）计算活性炭用量V,单位为kg,公式为：
V=Q×C×t∕（1000×S]
式中：
t为废气处理时间，单位为h；
S为活性炭的吸附容量，单位为mg/g。
5）确定活性炭的压缩密度，单位为g∕cπ?,然后将V转换为体积Vi,单位为n?,公式为：
V1=V∕（压缩密度）
6）根据实际情况，选取合适的活性炭颗粒直径和层数，计算需要的活性炭吸附塔的体积。
7）需要注意的是，上述计算中的参数都需要根据实际情况进行调整和验证, 包括废气中的污染物种类和浓度、废气流量和处理时间、活性炭的吸附性能等。
此外，还需要考虑活性炭的再生和更换周期等因素，以确保废气处理效果和经济效益。
有机废气(VOCs)处理吸附法
有机废气(VOCs)处理吸附法更新时间：2009-08-20 09:18来源：作者: 阅读：1207网友评论0条吸附净化技术是一种成熟的化工单元过程,早已用于各种有机溶剂的回收,尤其是活性炭吸附法已经在印刷、电子、喷漆、胶粘剂等行业,用于对苯、二甲苯、四氯化碳等有机溶剂的回收。
近几年来,由于环保要求的更加严格,吸附技术也得到了迅速的发展,出现了新的吸附工艺和设备,吸附剂的改进,如活性炭纤维和沸石的使用,也扩大了吸附技术的应用范围,使吸附成为有机废气(溶剂)处理技术的首选方法。
原理活性碳多是粉末状或颗粒状,大部分情况下不能直接用于各种净化设备中,必须使活性炭具有一定形状和支撑强度,才能使用,活性炭经过特殊的工艺处理后,能产生丰富的微孔结构,这些人眼看不到的微孔能够依靠分子力,吸附各种有害的气体和液体分子,从而达到净化的目的。
活性炭吸附过程包括吸附净化和热脱再生。
吸附净化过程是将有机废气由排气风机送入吸附床,有机废气在吸附床被吸附剂吸附而使气体得到净化,净化后的气体排向大气即完成净化过程;热脱再生过程是当吸附床内吸附剂所吸附的有机物达到允许的吸附量时,该吸附床已经不能再进行吸附操作,而转入脱附再生。
脱附再生即用来自催化的热空气吹扫吸附剂,使吸附的有机物脱附出来达到使吸附剂的吸附能力再生的目的。
活性碳吸附法适用于大风量、低浓度、温度不高的有机废气治理。
此法工艺成熟,效果可靠,易于回收有机溶剂,因此被广泛地应用于化工、喷漆、印刷、轻工等行业的有机废气治理,尤其是苯类、酮类的处理。
在工业吸附过程中,活性炭是使用得最为广泛的一种吸附剂。
但它也存在不耐高温、在湿润的条件下不能保持很好的吸附能力、易燃的缺点。
沸石作为一种很好的替代吸附剂,已被逐步开发应用。
1吸附-水蒸汽再生-溶剂回收净化工艺吸附-水蒸汽再生-溶剂回收工艺是目前最为广泛使用的回收技术,其原理是利用粒状活性炭、活性炭纤维或沸石等吸附剂的多孔结构,将废气中的有机物捕获;当废气通过吸附床时,其中的有机物被吸附剂吸附在床层中,废气得到净化;由于吸附剂的价格较高,需要对其进行脱附再生,循环使用。
有机废气吸附计算
有机废气吸附设计与计算一、基本原理1、吸附原理当两相组成一个体系时，其组成在相界面与相内部是不同的，处在；两相界面处的成分产生了积蓄（浓缩），这种现象称为吸附。
吸附处理废气时，吸附的对象是气态污染物，被吸附的气体组分称为吸附质，吸附气体组分的物质称为吸附剂。
使已被吸附的组分从达到饱和的吸附剂析出，吸附剂得以再生的操作称为脱附。
即被吸附于界面的物质在一定条件下，离开界面重新进入体相的过程，也成解吸。
而当吸附进行一段时间后，由于表面吸附质的浓集，使其吸附能力明显下降而不能满足吸附净化的要求，此时需要采用一定的措施是吸附剂上已吸附的吸附质脱附，恢复吸附剂的吸附能力，这个过程成为吸附剂的再生。
因此，在实际工作中，正式利用吸附剂的吸附—再生—吸附的循环过程，达到除去废气中污染物质并回收废气中有用组分的目的。
脱附过程是在吸附剂结构不变化或者变化极小的情况下，将吸附质从吸附剂孔隙中除去，恢复它的吸附能力。
通过再生使用，可以降低处理成本，减少废渣排放量，同时回收吸附质。
被吸附的组分重新释放，释放的气体浓度高于原混合气的浓度。
促进解吸的条件有：（1）提高温度（热再生；（2）抽真空以降低压力（变压解吸附）；（3）降低吸附剂周围组分的浓度（空气吹扫）。
2、吸附机理吸附和脱附互为可逆过程。
当用新鲜的吸附剂吸附气体中的吸附质时，由于吸附剂表面没有吸附质，因此也就没有吸附质的脱附。
但随着吸附的进行，吸附剂表面上的吸附质逐渐增多，也就出现了吸附质的脱附，且随着时间的推移，脱附速度不断增大。
但从宏观上看，同一时间吸附质的吸附量仍大于脱附量，所以过程的总趋势认为是吸附。
当同一时间吸附质的吸附量与脱附量相等时，吸附和脱附达到动态平衡，此时称为达到吸附平衡。
平衡时，吸附质在流体中的浓度和在吸附剂表面上的浓度不再变化，从宏观上看，吸附过程停止。
平衡时的吸附质在流体中的浓度称为平衡浓度，在吸附剂中的浓度称为平衡吸附量。
当吸附质与吸附剂长时间接触后，终将达到吸附平衡。
有机废气处理--活性炭吸附详细计算
活性炭吸附脱附及附属设备选型详细计算书目录1.绪论 (1)1.1概述 (1)1.1.1有机废气的来源 (1)1.1.2有机物对大气的破坏和对人类的危害 (1)1.2有机废气治理技术现状及进展 (2)1.2.1各种净化方法的分析比较 (2)2设计任务说明 (4)2.1设计任务 (4)2.2设计进气指标 (4)2.3设计出气指标 (4)2.4设计目标 (4)3工艺流程说明 (5)3.1工艺选择 (5)3.2工艺流程 (5)4设计与计算 (7)4.1基本原理 (7)4.1.1吸附原理 (7)4.1.2吸附机理 (7)4.1.3吸附等温线与吸附等温方程式 (8)4.1.4吸附量 (10)4.1.5吸附速率 (11)4.2吸附器选择的设计计算 (11)4.2.1吸附器的确定 (11)4.2.2吸附剂的选择 (13)4.2.3空塔气速和横截面积的确定 (15)4.2.4固定床吸附层高度的计算 (15)4.2.5吸附剂（活性炭）用量的计算 (17)4.2.6床层压降的计算]15[ (17)4.2.7活性炭再生的计算]16[ (18)4.3集气罩的设计计算 (19)4.3.1集气罩气流的流动特性 (19)4.3.2集气罩的分类及设计原则 (20)4.3.3集气罩的选型 (20)4.4吸附前的预处理 (22)4.5管道系统设计计算 (23)4.5.1管道系统的配置 (23)4.5.2管道内流体流速的选择 (24)4.5.3管道直径的确定 (24)4.5.4管道内流体的压力损失 (25)4.5.5风机和电机的选择 (25)5工程核算 (28)5.1工程造价 (28)5.2运行费用核算 (28)5.2.1价格标准 (28)5.2.2运行费用 (29)6结论与建议 (30)6.1结论 (30)6.2建议 (30)致谢 (33)1.绪论1.1概述1.1.1有机废气的来源有机废气的来源主要有固定源和移动源两种。
移动源主要有汽车、轮船和飞机等以石油产品为燃料的交通工具的排放气；固定源的种类极多,主要为石油化工工艺过程和储存设备等的排出物及各种使用有机溶剂的场合,如喷漆、印刷、金属除油和脱脂、粘合剂、制药、塑料、涂料和橡胶加工等。
有机废气吸附设计与计算190410
。升温脱附可将吸附剂从 升温到 T ，这时吸附剂容量可
T
式中：L——干燥吸附剂是空气的消耗量，kg l——空气的单位消耗量，即干空气/H2O，无量纲
、 xx
1
——分别为离开、进入吸附剂层时空气的含湿量即 H2O/干空气
2
W——干燥时驱走的水分，kg 由《化工原理》查表的，常温时饱和水蒸汽密度为 0.02304kg/ m ³,则 1 L (0.02304 40000) 1084.24 kg 85% (2)加热空气所消耗的空气 热焓量
对吸附器的基本要求：
（1）具有足够的过气段面和停留时间 （2）良好的气流分布 （3）预先除去入口气体中污染吸附剂的杂质 （4）能够有效地控制和调节吸附操作温度 （5）易于更换吸附剂 吸附工艺选用固定床吸附器。基本运行参数如下： 处理风量：40000m³/h
有机废气组分：
甲苯 800 mg/ m ³，丙酮 134 mg/ m ³，乙酸乙酯 395 mg/ m ³ 材料：钢板δ =4 压降：常压 数量：两台并联，脱附吸附交替运行 2、吸附剂的选择 如何选择、使用和评价吸附剂，是吸附操作中必须解决的首要问题。一切固 体物质的表面，对于流体的表面都具有物理吸附的作用，但合乎工业要求的吸附
附一段时间后，从吸附剂层流出的汽提开始发现吸附质（或其浓度达到依规定的
允许值）时，认为床层失败，此时吸附剂吸附的吸附质的量称为吸附剂的动活性。 动活性除与吸附剂和吸附质的特性有关外，还与温度、浓度及操作条件有关。吸 附剂的动活性值是吸附系统设计的主要依据。 二、吸附器选择的设计计算 1、吸附器的确定
假设吸附器的吸附效率为 85%，则达标排放是需要吸附总的污 染物的量为：
6
53.16×85%=45.19 kg/h 4010% 0.8 VWd 9 9 t 10 10 286h 280 40000 CQ 则在吸附作用时间内的吸附量：
颗粒活性炭吸附有机废气设计与计算
