最新6地下水的补给、排泄与径流
【范例一】地下水补给、径流、排泄条件
3.4.1 含水岩组与富水性1、含水岩组根据地层岩性或相似及组合特征，赋存空间等，将勘查区及其周围划分为松散岩、碎屑岩类二类含水岩组。
松散岩类含水岩组由第四系残坡积层粘土组成；碎屑岩类含水岩组由下三统,中三叠百蓬组的砂岩、泥岩、粉砂岩组成。
2、含水岩组的富水性（1）松散岩类含水岩组的富水性该类含水岩组的地下水赋存于空隙中，地下水类型为孔隙水，由于赋存空间细小，储水条件差，估富水性弱，水量贫乏。
（2）碎屑岩类含水岩组的富水性该类含水岩组的地下水赋存于砂岩，泥岩、粉砂岩构造风化裂隙中，地下水类型为构造裂隙水，赋存空间窄小，储水条件较差，根据1:20万东兰幅区域水文地质普查资料，枯水期径流模数小于3L/s.km2,泉水流量小于1L/s，为富水性弱，水量贫乏。
3.4.2 地下水补给、径流、排泄条件1、松散岩类孔隙水补给、径流、排泄条件：该型地下水补给来源为大气降水、次为碎屑岩构造裂隙水侧向补给，受大气降水、构造裂隙水侧向补给的地下水在孔隙中运动，由高处往低处运移，于低洼之处以泄流或季节性泉形式排泄于地表。
2、碎屑岩类构造裂隙水补给、径流、排泄条件：该类型地下水补给来源主要为大气降水，大气降水在山脊或斜坡通过构造风化裂隙以渗入方式补给地下水，地下水在构造风化网状裂隙中运动，顺着含水层倾斜方向，由山脊、斜坡想附近上烈溪沟底运移，于该溪沟底部和两侧以泄流或泉水形式排泄于地表，汇集而成地表，溪流，流向由东向西，最终汇入红水河。
勘查区位于碎屑岩分布区，所处地势较高，为地下水补给、径流区，滑坡后缘及中部为补给区，本次所布置ZK2、ZK5、ZK6、ZK7、ZK9钻孔未发现地下水位，在滑坡前缘附近为地下水径流区，所布置ZK1、ZK3、ZK4、ZK8钻孔均发现有地下水位，埋深3.0～5.4m，标高597～605.6m。
地下水的补给与排泄
第七章地下水的补给与排泄第一节地下水的补给含水层或含水系统从外界获得水量的过程称作补给。
补给研究包括补给来源、补给条件与补给量。
地下水补给来源有天然与人工补给。
天然补给包括大气降水、地表水、凝结水和来自其他含水层或含水系统的水；与人类活动有关的地下水补给有灌溉回归水、水库渗漏水，以及专门性的人工补给（利用钻孔）。
一、大气降水对地下水的补给（1）大气降水入渗机制松散沉积物中的降水入渗存在活塞式与捷径式两种（见图7－1）：活塞式下渗是入渗水的湿锋面整体向下推进，犹如活塞的运移如图7－1（a）。
图7—1活塞式与捷径式下渗（a）活塞式下渗；（b）捷径式与活塞式下渗的结合图7—2 降水入渗过程中包气带水分分布曲线—残留含水量；—饱和含水量活塞式下渗过程：a）雨季之前（）时，包气带水分分布曲线如图7—2（a）所示，近地表面水分出现亏缺。
b）雨季初期~时，入渗的降水首先补充包气带水分分布曲线的亏缺部分，如图7—2（a）和所示。
c）随着降雨的继续，多余的入渗水分开始下渗，近地表面出现高含水量带，水分分布特征如图7—2（b）时的状况；如果连续降雨高含水量带将向下推进，如果此时停止降雨，高含水量带的水分向下缓慢消散（如图7—2（b）所示）。
d）停止降雨后，理想情况下，包气带水分向下运移最终趋于稳定，不下渗也无蒸发、蒸腾时，含水层获得补给，地下水水位抬升，此时均质土包气带水分分布如图7－2（c）所示。
活塞式下渗是在理想的均质土中室内试验得出的。
实际上，从微观的角度看，并不存在均质土。
尤其是粘性土，捷径式入渗往往十分普遍。
捷径式入渗：当降雨强度较大，细小孔隙来不及吸收全部水量时，一部分雨水将沿着渗透性良好的大孔隙通道优先快速下渗，并沿下渗通道水分向细小孔隙扩散。
存在比较连续的较强降雨时，下渗水通过大孔道的捷径优先到达地下水面。
如图7－1（b）所示。
捷径式下渗与活塞式下渗比较，主要有两点不同：（a）活塞式下渗是年龄较新的水推动其下的年龄较老的水，始终是老水先到达含水层；捷径式下渗时新水可以超前于老水先到达含水层；（b）对于捷径式下渗，入渗水不必全部补充包气带水分亏缺，即可下渗补给含水层。
有关地下水补给、径流、排泄等水文地质学基础知识
有关地下水补给、径流、排泄等水文地质学基础知识地下水，那可是大地的神秘宝藏，就像藏在地下的小金库，默默地滋养着大地万物。
今天咱们就来唠唠地下水的那些事儿，什么补给、径流、排泄之类的。
咱先说说地下水的补给。
这补给就像是给地下水这个大池子注水一样。
雨水是个很重要的角色呢。
每次下大雨的时候，雨滴就像一个个小信使，带着天空的馈赠冲向大地。
一部分雨水直接渗到地下，就像小偷悄悄溜进了一个秘密基地，慢慢地补充着地下水。
还有河流啊，它就像一个慷慨的邻居，有时候河水会偷偷地往地下渗，把自己的水分享给地下水。
山上的冰雪融化也不能小看，那融化的雪水就如同远方归来的游子，急切地投入大地的怀抱，成为地下水的一部分。
对了，灌溉用水有时候也会渗透下去，这就好比我们吃饭的时候不小心掉了些米粒到地上，虽然看起来不起眼，但积少成多也能给地下水加点料。
地下水可不会一直静止在那里，它也像个调皮的孩子到处跑，这就是径流。
它在地下岩石和土壤的孔隙里穿梭，就像小老鼠在地道里乱窜。
地下水径流的速度可不一样，就跟不同的人走路速度有快有慢一样。
如果地下的岩石和土壤孔隙比较大，像那种粗砂层，地下水就跑得欢快些，就像在宽阔的马路上跑步；要是遇到黏土这种孔隙小的，那就只能慢悠悠地挪了，仿佛走在狭窄的小巷子里。
而且地势也影响它的径流方向，水往低处流嘛，地下水也不例外，它总是朝着地势低的地方流去，就像球总是往坡下滚一样。
再讲讲排泄。
地下水也得有个出口释放自己，这就是排泄。
泉水就是地下水排泄的一种美丽呈现。
那泉水涌出来的时候，就像大地开了个口子在吐珍珠，清澈的泉水从地下冒出来，形成了一道亮丽的风景。
有些地方的湖泊也是靠地下水排泄来维持水量的，地下水就像一个默默支持的一直在背后给湖泊提供水源。
还有啊，人们打井取水，这也算是地下水的一种排泄方式。
地下水就像一个无私的供应者，满足人们的用水需求。
不过要是取太多，就像一个人不停地索取别人的东西，那地下水也会受不了的。

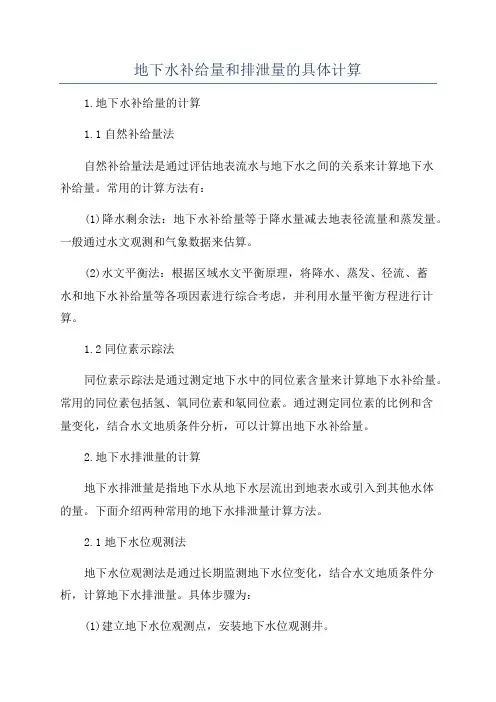

地下水补给量和排泄量的具体计算
地下水补给量和排泄量的具体计算1.地下水补给量的计算1.1自然补给量法自然补给量法是通过评估地表流水与地下水之间的关系来计算地下水补给量。
常用的计算方法有：(1)降水剩余法：地下水补给量等于降水量减去地表径流量和蒸发量。
一般通过水文观测和气象数据来估算。
(2)水文平衡法：根据区域水文平衡原理，将降水、蒸发、径流、蓄水和地下水补给量等各项因素进行综合考虑，并利用水量平衡方程进行计算。
1.2同位素示踪法同位素示踪法是通过测定地下水中的同位素含量来计算地下水补给量。
常用的同位素包括氢、氧同位素和氡同位素。
通过测定同位素的比例和含量变化，结合水文地质条件分析，可以计算出地下水补给量。
2.地下水排泄量的计算地下水排泄量是指地下水从地下水层流出到地表水或引入到其他水体的量。
下面介绍两种常用的地下水排泄量计算方法。
2.1地下水位观测法地下水位观测法是通过长期监测地下水位变化，结合水文地质条件分析，计算地下水排泄量。
具体步骤为：(1)建立地下水位观测点，安装地下水位观测井。
(2)进行长期的地下水位监测，获取地下水位的时空变化数据。
(3)根据地下水位变化分析地下水排泄量，使用水力学公式进行计算。
2.2水量平衡法水量平衡法是通过对地下水流域的入渗量、蒸发量、地下水补给量、地下水开采量以及地下水位变化等水文过程进行综合分析，计算地下水排泄量。
具体步骤为：(1)收集入渗、蒸发、地下水补给量、地下水开采量和地下水位变化等数据。
(2)利用水量平衡方程根据这些数据进行计算，解出地下水排泄量。
总结：地下水补给量和排泄量的计算是通过分析地下水流动过程和水文地质条件，结合水文监测数据和水量平衡方程等进行综合计算的。
不同的地质条件和水文观测数据量的不同，计算方法也有所差异。
在具体计算过程中，需要考虑各种影响因素，并采取科学合理的方法进行计算，以保证计算结果的准确性和可靠性。
水文地质学 第七章__地下水的补给与排泄
第七章地下水的补给与排泄补给：recharge径流：runoff排泄：discharge补给、径流、排泄是地下水参与自然界水循环的重要环节。
径流7．1 地下水的补给补给––––含水层或含水系统从外界获得水量的过程。
1．大气降水（precipitation）入渗机理：1）活塞式下渗（piston type infiltration）→Green–Ampt模型：求地表处的入渗率（稳定时v→K）（P49,公式5–14；P65，图7–3），累积入渗量。
2）捷径式下渗（short-circuit type infiltration），或优势流（preferential flow）。
降水→地下水储量增加→地下水位抬高→势能增加。
降水转化为3种类型的水：①地表水，地表径流（一般降水的10 ~ 20%产生为地表径流）；②土壤水，腾发返回大气圈（一般大于50%的降水转为土壤水，华北平原有70%的降水转化为土壤水）；③地下水，下渗补给含水层（一般20 ~ 30%降水渗入地下进入含水层）。
渗入地面以下的水：①滞留于包气带→土壤水，通过腾发ET（evapotranspiration）→返回大气圈；②其余下渗补给含水层→地下水。
因此，落到地面的降水归结为三个去向：（1）地表径流；（2）土壤水（腾发返回大气圈）；（3）下渗补给含水层。
入渗补给地下水的水量：q x=X-D-∆S式中：q x ––––降水入渗补给含水层的量；X ––––年降水总量； D ––––地表径流量；∆S ––––包气带水分滞留量。
单位：mm 水柱。
降水入渗系数（α）––––补给地下水的量与降水总量之比。
Xq x=α （小数或%表示） 一般α =0.2 ~ 0.5。
定量计算（入渗系数法）：Q=α·X ·F （注意单位统一，X ：mm/a ，F ：km 2，Q ：m 3/a ） 影响降水入渗补给的因素：① 降水量大小：雨量大，α大；雨量小，α小；② 降水强度：间歇性的小雨，构不成对地下水的有效补给（如华北平原，一次降水<10mm 的为无效降雨）；连绵小雨有利于补给；集中暴雨→一部分转化为地表径流→不利于补给；③ 包气带岩性：K 大，有利于入渗；K 小，不利于入渗；④ 包气带厚度：厚，入渗量小，河北平原存在“最佳埋深”，一般4 ~ 6m ，地下水位在“最佳埋深”时，入渗补给量最大，入渗系数α也最大；⑤ 降雨前期土壤含水量：含水量高，有利于补给；含水量低，不利于补给；⑥ 地形地貌：坡度大→地表径流量大→不利于补给；地势平缓，有利于补给； ⑦ 植被覆盖情况：植被发育，有利于拦蓄雨水和入渗；但浓密的植被，尤其是农作物，蒸腾量大，消耗的土壤水分多，不利于补给。
水文地质学 第6章 地下水的补给与排泄
1、大气降水入渗机制
❖ “活塞式”入渗
—— 均匀砂土层
❖ “捷径式”下渗
t1
——空隙大小极悬殊
t2
活塞式与捷径式区别：
① 捷径式下渗，新水可以 超过老水，优先达含水 层；
② 捷径式下渗，不必包气 带达到饱和即可补给下 方含水层。
捷径式下渗图
6.1.1 大气降水对地下水的补给
2、降水补给的影响因素 ▪ P = R + E +ΔS + G ▪ 气候因素（P，E）：
④ 井孔灌注。
6.2 地下水的排泄
❖ 地下水排泄的研究包括： ▪ 排泄方式、排泄机制、影响因素、排泄量的确定
❖ 排泄方式： ▪ 泉（点状排泄） ▪ 向地表水体泄流（河流—线状）、向相邻含水层的排泄 ▪ 蒸发蒸腾（面状排泄） ▪ 人工排泄
❖ 前三种排泄方式称为径流排泄，与蒸发排泄的区别：
▪ 径流排泄—水分（盐分）呈液态排出,盐随水去 ▪ 蒸发排泄—水分呈气态排出，盐分积累下来，水去盐留
▪ 天然：大气降水、地表水、凝结水及相邻含水层的补给等 ▪ 人类活动有关的：灌溉水入渗、水库渗漏及人工回灌
6.1.1 大气降水对地下水的补给
讨论：入渗机制？影响因素？？补给量的确定？？？
1、大气降水入渗机制
▪ 包气带是降水对地下水补给的枢纽，包气带的岩性结 构和含水量状况对降水人渗补给起着决定性作用
2、下寒武为隔水层，仅断层带局部 导水；中寒武是较好的含水层；上寒 武基本上可看作隔水层。
3、奥陶系厚层灰岩中，地表水系不 发育；泉数量不多而涌水量大，为110L/s，个别大于10L/s；大多出露于 与其他地层交接处，说明富水性强， 是本区最好的含水层。 4、个别地段的断裂带出露泉而流量为 1-10L/s，说明断层有一定导水能力。
地下水的补给、排泄与径流
α：降水入渗系数; qx：年降水入渗量(mm); X：年降水量(mm).
•降水入渗系数与岩性和地下水埋深的关系，见表5-1 •降水入渗系源自与年降水量和地下水埋深的关系见表5-
2 •山区降水入渗系数的经验数值，见表5-3
根据入渗系数求年入渗补给量
全年降水入渗补给量：Q =X·α·F·1000
m3/a，mm，无量纲，km2 降 西北水干入渗旱系地数区多趋用于年0。平均值地表下水示的补，给通、排常泄0与.2径~流0.5，南方岩溶地区达0.8，
地下水的补给、排泄与径流
•大气降水补给与河流补给的特点 –大气降水补给是面状补给，范围广比较均匀 –地表水是线状（河流）和点状（小湖、坑、塘）补给，局 限于地表水体周边 –大气降水补给持续时间有限 –地表水体补给持续时间长，或是经常性的。
承压水的补给：与潜水的区别主要在于补给区域与面积， 见图5-13
地质: 包气带岩性
地下水位埋深： 其他：植被、城市化
地下水的补给、排泄与径流
（三）四种不同时间尺度地补给
➢1）短期补给:干、湿季节分明地区一次大雨后； ➢2）季节性补给：有规律的季节性； ➢3）永久性补给：湿润的热带地区，总有向下的水入渗补 给； ➢4）历史性或古补给：古代埋藏水。
地下水的补给、排泄与径流
地下水的补给、排泄与径流
三、凝结水的补给
温度降低时，饱和湿度降低，温度降到一定程度， 绝对湿度与饱和湿度相等，继续下降，超过饱和湿 度的那部分水汽凝结成水，由气态水转化成液态水 的过程称为凝结作用。
地下水的补给、排泄与径流
四、含水层之间的补给
•含水层之间补给的条件： •1.两个含水层之间有水力联系 • 2.存在水头差
（四）降水入渗的研究方法及入渗系数的测定 1、测试方法
水文地质学-第6章地下水的补给、排泄和径流
二、地表水对地下水的补给
1.具备条件 1.具备条件
地表水位高于地下水位。 地表水位高于地下水位。
chd-qw
第六章 地下水的补给径流与排泄
10
河流上游 和中游
chd-qw
第六章 地下水的补给径流与排泄
11
长江瞿塘峡
chd-qw
第六章 地下水的补给径流与排泄
地下水的补给 排泄和径流
地下水的补给、径流、 地下水的补给、径流、排泄这三个环节 就是地下水的循环――即自然界循环中的水 ， 即自然界循环中的水， 就是地下水的循环 即自然界循环中的水 处于地下隐伏阶段的循环。 处于地下隐伏阶段的循环。 基本概念 地下水的补给――含水层从外界获得水量的过 地下水的补给 程。 地下水的排泄――含水层失去水量的过程。 地下水的排泄 地下水的径流――获得水量到失去水量所经历 地下水的径流 的过程。
3.越流补给
越流补给是通过弱含水层的补给（ 越流补给是通过弱含水层的补给（leakage recharge） ） 要弄清谁补给谁： 在水的密度相同时， 要弄清谁补给谁 ： 在水的密度相同时 ， 高水位补 给低水位， 不一定是高的含水层补给低的含水层。 给低水位 ， 不一定是高的含水层补给低的含水层 。
chd-qw 第六章 地下水的补给径流与排泄 4
①入渗过程
a.渗润阶段：降水初期，如果土壤干燥，下 渗润阶段：降水初期，如果土壤干燥， 渗润阶段 渗水主要受静电引力作用， 渗水主要受静电引力作用 ， 受土粒吸附 形成结合水， 结合水的饱和， 形成结合水 ， 结合水的饱和 ， 即本阶层 的结束； 的结束； b.渗漏阶段 ： 随着土壤含水量增大 ， 分子 渗漏阶段： 渗漏阶段 随着土壤含水量增大， 作用力（ 静电引力） 作用力 （ 静电引力 ） 由毛管力和重力作 用取代， 逐渐充填岩土孔隙及下渗， 用取代 ， 逐渐充填岩土孔隙及下渗 ， 直 到重力起主导作用。 到重力起主导作用。 c.渗透阶段：孔隙水分近乎饱和，水主要受 渗透阶段： 渗透阶段 孔隙水分近乎饱和， 重力作用稳定向下流动。 重力作用稳定向下流动。
6地下水的补给、排泄与径流
6.1地下水的补给
• 6.1.1 大气降水对地下水的补给 • 6.1.1.1大气降水入渗机制 6.1.1.1 • 松散沉积物组成的包气带，降水入渗过程相当复杂。迄 今为止，降水入渗补给地下水的机制尚未充分阐明。我 们以松散沉积物为例，讨论降水入渗补给地下水。 • 目前认为，松散沉积物中的降水入渗存在活塞式与捷径 式两种 • 活塞式下渗：Bodman鲍得曼等人1943~1944 1943~1944年对均 1943~1944 质量砂试验后提出。指入渗水的湿润锋面整体向下推进， 犹如活塞式的运移。 • 特点：(1)新水推动老水，(2) 全部补充包气带水分亏 缺。
6.1地下水的补给
• 就其水源而言，地表水是由大气降水转化而来 的，即使对于干旱山间盆地，作为地下水主要 补给来源的河水，仍然来源于山区降水，或以 冰雪形式积累起来的高山降水。因此，从总体 上说，降水量的多寡决定着一个地区地下水的 丰富程度。那种认为降水稀少的干旱地区也可 能存在相当丰富的地下水资源的说法，是缺乏 根据的。
• (4) 地形：陡坡不利于补给，平缓有利于 补给。 • (5) 植被：森林、草地可滞留地表坡流与 保护土壤结构，这方面有利于降水入渗。 但是浓密的植被，尤其是农作物，以蒸 腾方式强烈消耗包气水，造成大量水分 亏缺。 • (6)人类工程：都市化不利于补给。
6.1地下水的补给
• α 称为降水入渗系数，即每年总降水量 补给地下水的份额，常以小数表示。α 通常变化于0.2—0.5 之间，我国南方岩溶 溶地区α 可高达0.8 以上，西北极端干 旱的山间盆地则趋于零。
穿越数个含水层的钻 孔或止水不良的分层 钻孔，都将人为地构 成水由高水头含水层 流入低水头含水层的 通道（图）。
6.1地下水的补给
• 相邻含水层通过其间的弱透水层发生水量交换，称 作越流。越流经常发生于松散沉积物中，粘性土层 构成弱透水层。越流补给量的大小，也可用达西定 律进行分析（图）
第三章 地下水的补给径流排泄
包气带岩性
包气带岩性、地下水埋深
岩性：透水性越好，入渗速率越大，降水转 化为地下水的量也越大；反之则小。
地下水埋深：通过实验研究，降水入渗补给 量随地下水埋深的不同而不同。
地下水埋深
降水量
地下水埋深：直接决定其上的包气带蓄水能力。 一 般：包气带越厚，其所消耗的水量越多， 补给给地下水的有效雨量将随地下 水埋深的增大而减少。
降水历时
指降水所持续的时间。
降水强度小而历时长的雨型，如毛 毛雨，入渗的水仅能湿润包气带，而后 又蒸发返回大气，不利于补给地下水； 绵绵细雨，其降水强度中等，历时长， 降水面积广，对地下水补给最为有利。
植被 植被
植被覆盖率：植物越茂密，降水形成的坡面流的 滞留时间越长，对地下水补给越有利。
植物形成的有机物：有利于保护土层结构免受降 雨淋蚀，植物根系还可以增加表土的透水性。
佛罗里达州落水洞
大气降水补给地下水水量的确定
实测法 —地中渗透仪（地中蒸渗仪 ） —地中渗透计
手动调节 补水，得 到蒸发量
自动获得补水量 ，得到入渗补给 值
1－装满砂的地中渗透计；2－砾石；3－滤网；4－导水管；5－三通；6－开关；7－测压 管；8－支架；9－试坑；10－马利奥特瓶；11－漏斗；12－弯头；13－水管；14－量筒
LOGO
第三章
地下水的补给、径流与排泄
1
地下水的补给
2
地下水的排泄
3
地下水的径流
地下水的补给、径流、排泄
补给与 含水层或含水系统与外界进行水量、 排泄 能量和盐量交换的环节。
径流
含水层或含水系统内部进行水量和 盐量积累和运输的过程。
这三个环节决定地下水水量、水质 和水温在时间和空间上的变化
地下水的补给、径流、排泄及家乡地下水开采特征
地下水的补给、径流、排泄及家乡地下水的开采特征摘要地下水作为整个地球上水循环的重要环节之一，通过含水层从外界获得补给，在含水层中向排泄区运动和赋予它们的岩石相互作用，最后向外界排泄而参与水循环。
地下水的不断交替、不断更新决定了含水层中水质水量在空间上和时间上的变化。
为了了解地下水的赋存变化规律，合理评价和开发水资源，就必须研究地下水的补给、排泄与径流特征。
关键词：补给径流排泄地下水一、地下水地补给含水层从外界获得水量的过程称作补给，主要来源有：大气降水、地表水、凝结水、其他含水层水和人工补给。
（1）大气降水大气降水是自然界水循环中最活跃的因素之一，也是千层地下水的主要补给来源。
降落到地面的水分一部分变为坡面径流或被蒸发而消失，仅有部分渗入地下。
这一部分到达潜水面以前，必须经过土颗粒、空气和水三相组成的包气带，因此入渗过程中水的运动是极其复杂的。
降水到达地面后，便向岩石土壤中渗入。
如果降雨前土层湿度不大，则入渗的水先形成结合水，大道最大结合水量后，剩余的水才形成毛细水继续下渗，只有当包气带中所有毛细水被充满后，才能形成重力水连续下渗。
（2）地表水对地下水的补给地表水体包括河流、湖泊、水库、海洋等，它们都在一定条件下成为地下水的补给。
地表水补给地下水必要条件有以下两方面：一方面，两者之间必须有水力联系；另一方面，地表水为必须高于地下水位。
如某些平原河流的下游，河流中上游的洪水期，河流出山后的山前地段和河流流经岩溶发育地段，一般满足上述条件，地表水补给地下水。
（3）凝结水的补给凝结作用指空气的饱和湿度随温度降低，温度降到一定程度，绝对湿度与饱和湿度相等。
温度继续下降，超过饱和湿度的那一部分水便凝结成液态水。
白天，大气和土壤均吸热，晚上，土壤散热快而大气散热慢，低温将带一定程度，土壤孔隙中水汽达到饱和，凝结成水滴，土壤空气的绝对湿度随之降低，导致大气中水汽和土壤孔隙水汽压力不平衡，地面大气中水汽想土壤孔隙中运动并凝结，不断补充，不断凝结形成重力水下渗。
《水文地质基础》第六章 地下水的补给与排泄
第1节 地下水的补给
Groundwater recharge
补给方式：大气降水入渗、地表水入渗、凝
结水入渗、其他含水层或含水系统 、人工补 给
补给量(Incremeng of aquifer)的确定：
研究每一种补给方式的补给量大小
影响补给量大小的因素：讨论每一种补给
方式的影响因素
第1节 地下水的补给—大气降水入渗补 给
(Interaquifer flow; Flow across)
影响补给量大小的因素
两个含水层之间的水头差； 裂隙、断层的透水性； 弱透水层的透水性及厚度
越流补给量的确定：
K —— 弱透水层垂向渗透系数；
(Coefficient of permeability) I —— 驱动越流的水力梯度；
系：
地表水入渗补给量的确定
平原地区。选择符合下列条件的典型渗漏地段 ⑴ 无支流 ⑵ 无降水 ⑶ 无取水排水 ⑷ 河流两侧岩性均一
实测河段上、下游断面流量Q1和Q2
则渗漏量△Q为：
△Q = Q1 – Q2 根据△Q 的大小确定地表水与地下水的补排关系和 渗漏量。
此法不适用于间歇性河流及侧向径流强烈，潜水位 与河水位不相连的经常性河流。因为消耗于包气带的 水量占相当比例，误差较大。
人工回灌
采用有计划的人为措施补充含水量的水量称为人工
补给地下水 。其目的有：
补充、储存地下水资源； 抬高地下水位以改善地下水开采条件； 储存热源以用于锅炉用水； 储存冷源用于空调冷却； 控制地面沉降； 防止海水倒灌与咸水入侵含水层；
第2节 地下水的排泄
Groundwater discharge
按出露原因： 侵蚀泉、接触泉、溢流泉——下降泉 (Destructional spring;boundary spring, Contact spring; Overflowing spring) 侵蚀泉、断层泉、接触带泉——上升泉 (Fault spring)
6 地下水的补给与排泄
分布地区 多在高山、沙漠等昼夜温差较大的地区，尤其是降雨稀 少，地表径流贫乏的西北、内蒙等荒漠干旱地区。凝结水也 是地下水的主要来源之一。
6.1.5 地下水的人工补给
ห้องสมุดไป่ตู้
无意识的：人类某些生产活动引起的对地下水的补给，如修 建水库，农业灌溉、渠道渗漏等。 专门的：有意识的修建一些工程，采取一些措施，将地表水 引入或灌回地下，如人工回灌
蒸发的影响因素
a.气候因素：
干燥，气温高，蒸发量愈大 b.地下水位埋深： 蒸发极限埋深：随着埋深的增 加，潜水的蒸发逐渐减少，达 到一定深度后就停止蒸发，这 一深度称为潜水蒸发极限埋深。
超过蒸发极限深度则蒸发→0
如 ： 华 北 地 区 ， 水 位 埋 深
>5m，基本不考虑蒸发；
西北干旱地区，极限水位埋
降水延续 t2 ：
土层达到一定的含水量，重力和静水压力的传递作用下， 下渗趋于稳定——渗润阶段
降水再持续：
降水入渗过程
当土层湿锋面推进到支持毛细水带时， 含水量获得补给，潜水位上升
水分分布带
转页
入渗率：在单位时间内渗入单位面积 的入渗降雨量。
入渗过程（i~t）
（1）降雨充沛p0>i （2）降雨强度p0<i
6.1.1 大气降水对地下水的补给
讨论：入渗机制？影响因素？？补给量的确定？？？
1、大气降水入渗机制
包气带是降水对地下水补给的枢纽，包气带的岩性结
构和含水量状况对降水人渗补给起着决定性作用
目前认为，松散沉积物的降水入渗有两种方式：
降水入渗的现象—两类空隙的入渗过程——总结：
均匀砂土层——活塞式
西北极端干旱地区的山间盆地则趋于0。
地下水径流条件
地下水径流条件
摘要：
1.地下水补给、径流与排泄条件概述
2.地下水补给来源
3.地下水径流条件
4.地下水排泄条件
5.区域地下水补、径、排条件总结
正文：
一、地下水补给、径流与排泄条件概述
本文主要讨论地下水补给、径流与排泄条件。
地下水是指地表以下一定深度范围内的水，其补给、径流与排泄条件是地下水文学研究的重要内容。
地下水补给是指地下水水量的增加，径流是指地下水在地下的流动过程，排泄是指地下水从地下流出地表的过程。
二、地下水补给来源
地下水的补给来源主要有大气降水、河流、水库等。
在本文所研究的区域范围内，大气降水是地下水的主要补给来源，河流、水库对地下水的补给仅限于某些地段，且补给量很小。
三、地下水径流条件
地下水径流条件主要受地下地形、地质结构、土壤类型等因素影响。
本文所研究的区域范围内，地下水自西向东运移，径流条件受限于地质结构和土壤类型。
四、地下水排泄条件
地下水排泄条件主要受地表地形、地质结构、土壤类型等因素影响。
本文所研究的区域范围内，地下水从地下流出地表的过程主要发生在某些地段。
五、区域地下水补、径、排条件总结
本文所研究的区域范围为西起玉台—芦店—西刘碑一线，东到京广铁路线，北自嵩山背斜轴线，南至风后岭背斜轴线，面积约2500km2。
在这个区域内，地下水补给主要依赖于大气降水，径流条件受限于地质结构和土壤类型，排泄条件主要发生在某些地段。
第6章 地下水的补给与排泄
双环入渗试验装置 双环注水法--剖面图——连续降水
地中渗透仪结构图
a = G/Pr
6.1地下水的补给
3、降水入渗补给量 （2）山区降水入渗补给量的确定
可通过测定地下水的排泄量反求其补给量，包括河川基流 量（泉流量）、潜流量、开采量、蒸发量等，可以通过基流切 割法确定河川基流量。山区入渗系数为
式中Q ---- 地下水年排泄量（m3/a），余同上。
▪ 天然：大气降水、地表水、凝结水及相邻含水层的补给等 ▪ 人类活动有关的：灌溉水入渗、水库渗漏及人工回灌
6.1.1 大气降水对地下水的补给
讨论：入渗机制？影响因素？？补给量的确定？？？
1、大气降水入渗机制
▪ 包气带是降水对地下水补给的枢纽，包气带的岩性结 构和含水量状况对降水人渗补给起着决定性作用
6.2 .1 泉 spring
❖ 定义：
泉是地下水的天然露头。
多为“点”状，属径流排泄
❖ 分类：根据补给泉的含水层类型可将泉划分为上升 泉、下降泉。
根据出露成因将上升泉可分为：侵蚀（上升）泉、断层泉和 接触带泉。
根据出露条件又将下降泉分为：侵蚀泉、接触泉、溢流泉
1.下降泉——出露潜水含水层中的泉
▪ 目前认为，松散沉积物的降水入渗有两种方式： 降水入渗的现象— 两类空隙的入渗过程——总结：
均匀砂土层——活塞式 (piston/diffuse) 含裂隙的土层——捷径式 (bypass)
山西黄土及其入渗
6.1.1 大气降水对地下水的补给
1、大气降水入渗机制
❖ “活塞式”入渗 ——适用条件： 均匀的砂土层
水文地质学
Hydrogeology
防灾科技学院 宋洋
第六章 地下水的补给与排泄
第七章 地下水的补给径流与排泄
第七章地下水的补给径流与排泄我们认为：世界是物质的，物质是运动的，运动是有规律的，规律是可以认识并可以利用的。
地下水是自然界广泛存在的非常重要的物质，对它运动规律我们从微观上已经进行过一些研究，如达西线性渗透定律，V = Kl；讨论了结合水、①毛细水的运动规律；学习了地下水化学成分的形成与变化。
而在宏观上关于地下水的运动，只在自然界水循环中作过简单的介绍。
在以下几章里，将分别介绍地下水水质、水量的时空变化规律。
这个变化的：过程——地下水的动态；数量关系——地下水的均衡；结果——地下水资源。
在“自然界水循环”当中讲到：水文循环——大气水、地表水、地壳浅部水之间的相互转化过程。
（发生在海 陆之间的叫大循环；发生在海海与陆陆内部的叫小循环。
）地质循环——地球浅部层圈与深部层圈之间水分的相互转化过程。
地下水经常不断地参与着自然界的水循环，我们把下面三个概念（过程）叫做* 地下水循环——地下水的补给、径流与排泄过程。
* ①补给——含水层（含水系统）从外界获得水量的过程。
* ②径流——水由补给处向排泄处的运动过程。
* ③排泄——含水层（含水系统）失去水量的过程。
地下水在补给、径流、排泄过程中，不断的进行着水量的交换和运移。
由于水是盐分和热量的良好的溶剂和载体，所以在水量交换的同时，也伴随着水化学场和温度场的响应的变化。
即水量、盐量、热量都在变化。
这些变化的特点决定了含水层（含水系统）中水量、水质、水温的分布规律。
因此，在做地下水研究时，只有搞清地下水的补、径、排规律或特点，才能正确的评价水资源，才能更合理的利用地下水，更有效的防范地下水害。
* 一、地下水的补给——含水层（含水系统）从外界获得水量的过程。
研究地下水的补给，主要研究如下三个问题：a. 补给源：大气降水、地表水、凝结水、相邻含水层（含水系统）的水以及人工补给水源。
b. 补给条件：主要是发生补给的地质—水文地质条件，如补给方式和补给通道的情况等。
c. 补给量：含水层（含水系统）获得了多少水。
地下水循环三要素
地下水循环三要素地下水循环可有趣啦！这当中有三个超重要的要素呢。
咱们先来说说补给。
就好比地下水在地下有个小仓库，补给就是往这个小仓库里送货的小货车。
降水呀，就像老天爷拿着大水壶浇水，水渗到地下，就给地下水补充了不少。
还有河流湖泊这些，它们就像地下水的好邻居，水多的时候就分给地下水一点。
这就像你和朋友分享零食一样，可有意思啦。
而且有时候冰雪融化，那些水也会慢慢流到地下，成为地下水的一部分呢。
这补给就像是给地下水注入活力，让它不会干涸。
再讲讲径流。
地下水可不是老老实实待在一个地方的，它也会到处溜达呢。
就像小蚂蚁在地下挖了好多地道，地下水就在这些地道里跑来跑去。
它会顺着那些有孔隙、裂隙的岩石或者土壤走。
有的时候跑得快快的，就像小朋友着急去玩游戏一样；有的时候跑得慢慢的，像是在散步。
径流的方向和速度可都是有讲究的，它受到好多因素的影响，像地形啦、地质构造啥的。
如果地形有个小斜坡，地下水就会朝着低的地方流过去，这是它自己的小脾气呢。
最后就是排泄啦。
地下水也不能只进不出呀，排泄就像是地下水的小出口。
比如说有的地下水会冒到地面上来，形成泉水，那可好看啦，就像大地在吐泡泡一样。
还有些地下水会被植物的根吸收，就像植物在大口大口喝地下水的饮料。
另外，人类开采地下水也是一种排泄方式，不过咱们得小心开采，要是开采太多了，地下水会不开心的，它的小仓库就空啦。
这地下水循环的三要素就像一个小团队，补给负责进货，径流负责运输，排泄负责出货，它们相互配合，让地下水这个神奇的世界在地下一直好好地运转着。
要是哪一个环节出了问题，整个地下水循环就会变得乱乱的，就像小朋友玩游戏没了规则一样。
所以呀，我们要好好保护它们，让地下水一直健康快乐地循环下去呢。
