孔板流量计的安装及操作规程
6.孔板流量计操作规程
孔板流量计操作规程
1 适用范围
本规程适用于集输泵站计量天然气的孔板流量计的操作。
本规程规定了孔板流量计投运前的检查、投运及停运的操作步骤。
2 操作内容
2.1投运前的检查
2.1.1 正确穿戴劳保用品，并进行危害辨识和风险分析，落实必要的风险削减措施。
2.1.2 检查仪表电源应符合要求，接线正确。
2.1.3 检查流量计法兰连接处应无泄漏，螺栓无松动现象。
2.1.4检查孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2.1.5安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
2.1.6孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
2.1.7检查流量计在有效检定周期内。
2.2投运
2.2.1打开表头电源开关，确认显示系统正常。
2.2.2顺序缓慢打开出口阀、进口阀，确认流程畅通后，关闭旁通阀。
2.2.3 记录读数及启运时间。
2.3停运
2.3.1 缓慢打开旁通阀，确认流程畅通。
2.3.2 顺序关闭进口、出口阀，切断气源。
2.3.3 打开放空，放空完毕后关闭放空阀。
2.3.4 填写停运记录。
3注意事项
3.1 节流件前后的直管段不得有弯曲。
3.2 如节流件前后直管段粗糙度超标，流量系数应乘以粗糙度修正系数。
3.3必须及时清除孔板前后的积水、杂物。

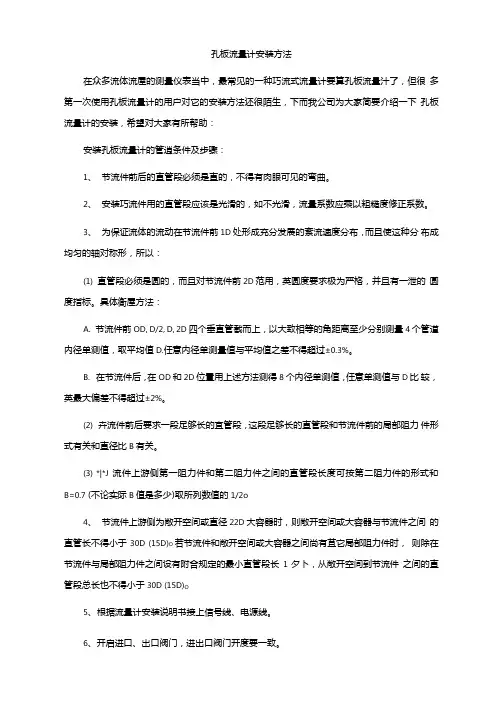

孔板流量计安装方法
孔板流量计安装方法在众多流体流屋的测量仪表当中，最常见的一种巧流式流量计要算孔板流量汁了，但很多第一次使用孔板流量计的用户对它的安装方法还很陌生，下而我公司为大家简要介绍一下孔板流量计的安装，希望对大家有所帮助：安装孔板流量计的管逍条件及步骤：1、节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
2、安装巧流件用的直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。
3、为保证流体的流动在节流件前1D处形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以：(1)直管段必须是圆的，而且对节流件前2D范用，英圆度要求极为严格，并且有一泄的圆度指标。
具体衡屋方法：A.节流件前OD, D/2, D, 2D四个垂直管截而上，以大致相等的角距离至少分别测量4 个管道内径单测值，取平均值D.任意内径单测量值与平均值之差不得超过±0.3%。
B.在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，英最大偏差不得超过±2%。
(2)卉流件前后要求一段足够长的宜管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比B有关。
(3)*|*J流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和B=0.7 (不论实际B值是多少)取所列数值的1/2o4、节流件上游侧为敞开空间或直径22D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D (15D)O若节流件和敞开空间或大容器之间尚有苴它局部阻力件时，则除在节流件与局部阻力件之间设有附合规定的最小直管段长1夕卜，从敞开空间到节流件之间的直管段总长也不得小于30D (15D)O5、根据流量计安装说明书接上信号线、电源线。
6、开启进口、岀口阀门，进出口阀门开度要一致。
7、打开不锈钢三阀组平衡阀，缓慢开启孔板髙低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。
孔板流量计安装标准
孔板流量计安装标准一、管道准备1.1 检查管道是否清洁，无杂物堵塞。
1.2 确保管道内径与孔板直径相匹配，不得过小或过大。
1.3 确保管道长度适中，以满足孔板流量计安装要求。
二、孔板方向2.1 检查孔板是否具有正确的方向标志，如“流向”标志。
2.2 确保孔板安装在管道的正确方向上，以避免测量误差。
三、孔板对中3.1 使用专业的对中工具，确保孔板与管道中心线对中。
3.2 避免孔板安装偏斜，导致流体偏流，影响测量精度。
四、垂直度4.1 确保孔板安装位置保持一定的垂直度，以避免流体在孔板处形成涡流，影响测量结果。
五、导压管敷设5.1 导压管应按照制造商的推荐路径敷设，避免过度弯曲和急转弯。
5.2 导压管应固定牢固，防止松动或移动。
六、严密性6.1 确保孔板流量计的所有连接处都经过严格密封，防止气体或杂质进入测量系统。
6.2 在导压管连接处使用合格的密封材料，如O型圈、密封胶等。
七、导压管材质7.1 根据测量介质选择合适的导压管材质，如不锈钢、聚四氟乙烯等。
7.2 确保导压管内壁光滑，无毛刺或凸起物，以减少流体阻力。
八、导压管敷设8.1 导压管应平直敷设，避免弯曲或扭曲，以保证流体流动顺畅。
8.2 导压管应有一定的倾斜角度，以避免冷凝水积聚在导压管内。
九、取压口位置9.1 取压口位置应选择在管道轴线的上半部，以避免涡流和杂质影响测量结果。
9.2 取压口不应设置在管道的弯曲部位或支管连接处。
十、调试与验收10.1 在安装完成后，对孔板流量计进行调试和校准，以确保其正常运行和测量精度。
10.2 验收时，应按照相关标准和规定进行测试和验证，确保孔板流量计满足使用要求和质量标准。
孔板流量计安装说明
孔板流量计说明书一、用途标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。
在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，又变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。
二作用原理和结构1、基本原理在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。
节流件后端流体的静压力降低，于是在节流件前后产生产生静压力差（见图1），该静压力差与流体过的流体流量之间有确定的数值关系、符合Q=K。
△P 。
用差压变送器（或差压计）测量节流件前后的差压，实现对流量的测量。
2、节流装置的结构节流装置的结构如图2、3所示：图2、标准环室孔板节流装置结构示图（Pg≤25）1、法兰2、导管3、前环室4、节流件5、后环室6、垫7、螺栓8、螺母图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓三、安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
1、管道条件：（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。
（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。
（3）为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。
具体衡量方法：（A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。
任意内径单测量值与平均值之差不得超过±0。
孔板式流量计安全操作及保养规程
孔板式流量计安全操作及保养规程一、概述孔板式流量计是一种常见的流量测量装置，广泛应用于液体和气体的测量领域。
为确保设备的正常运行和数据的准确性，本文档旨在提供孔板式流量计的安全操作和保养规程，以供操作员参考。
二、安全操作规程1. 操作前准备1.1 确认孔板式流量计的正确安装位置孔板式流量计必须正确安装在管道通路上，并且流体必须从通路中心均匀地流过孔板。
操作前，操作员必须确认孔板式流量计的正确安装位置。
1.2 确认管道系统压力操作前，操作员必须确认管道系统压力，并确保孔板式流量计的额定压力范围内。
1.3 安全阀设置在管道系统中，必须设置安全阀，以确保管道系统在出现异常压力的情况下不会受到损坏。
1.4 开始供液/气前必须检查操作前，必须检查所有的输送管道是否处于正常状态。
孔板式流量计必须拆卸、清洗干净并进行试运行，以确保正常运行。
2. 操作过程注意事项2.1 防止操作员误触孔板在流量计上安装保护罩，防止操作员误触孔板。
2.2 清洗孔板式流量计如果管道内液体或气体含有颗粒或腐蚀性物质，操作员必须定时清洗孔板式流量计，以确保精确测量。
2.3 不得随意拆卸设备在使用过程中，不得随意拆卸孔板式流量计或更换零部件。
必须由专业技术人员进行操作。
2.4 防止长时间负荷运行在孔板式流量计具有较高精度要求时，不得让其长时间负荷运行，以免影响精度。
2.5 不得超出额定范围不得超出孔板式流量计的额定范围。
3. 紧急事故发生时的操作3.1 管道系统应设置压力开关在管道系统中设置压力开关，一旦出现管道爆炸现象，压力开关会自动切断管道的压力，以确保安全。
3.2 处理泄漏如果在使用孔板式流量计的过程中出现了泄漏问题，操作员必须立即停止流体输送，并进行紧急的泄漏处理。
3.3 污染物的处理方法如果管道中输送的流体为有毒、有害或腐蚀性物质，操作员必须采取相应的污染物处理措施，以确保污染物不会对环境造成影响。
三、孔板式流量计的保养规程1. 孔板式流量计的日常保养1.1 定期检查孔板在日常使用中，操作员必须定期检查孔板的磨损情况，以及孔板的直径是否与流量计的额定直径相符。

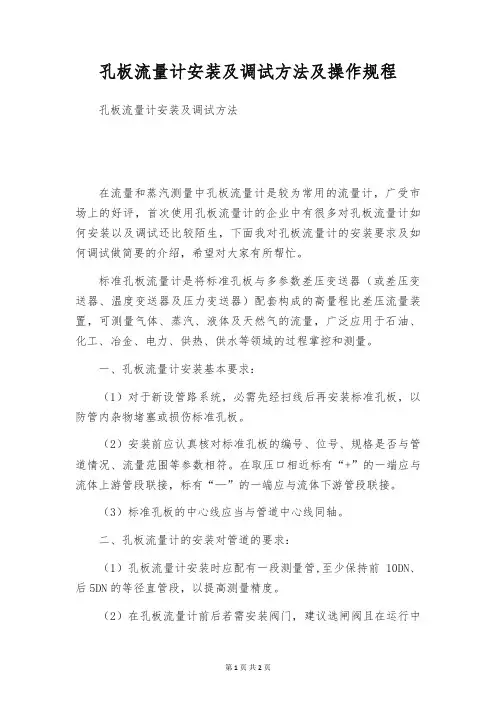

孔板流量计安装及调试方法及操作规程
孔板流量计安装及调试方法及操作规程孔板流量计安装及调试方法在流量和蒸汽测量中孔板流量计是较为常用的流量计，广受市场上的好评，首次使用孔板流量计的企业中有很多对孔板流量计如何安装以及调试还比较陌生，下面我对孔板流量计的安装要求及如何调试做简要的介绍，希望对大家有所帮忙。
标准孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。
一、孔板流量计安装基本要求：（1）对于新设管路系统，必需先经扫线后再安装标准孔板，以防管内杂物堵塞或损伤标准孔板。
（2）安装前应认真核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。
在取压口相近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段联接。
（3）标准孔板的中心线应当与管道中心线同轴。
二、孔板流量计的安装对管道的要求：（1）孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。
（2）在孔板流量计前后若需安装阀门，建议选闸阀且在运行中全开；调整阀则应在下游5DN之后的管路中。
（3）引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8—12mm的管子。
（4）测量液体流量时引压管水平段应在同一水平面内。
若是在垂直管道上安装节流件，引压短管之间相距确定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。
（5）引压管路应有坚固的支架托承，两根取压管路应尽可能相互*近并阔别热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必需时（如气温0℃以下）加伴热管防止结冰。
在测量脏污流量时，应附设隔离器或沉降器。
（6）引压管路内必需始终保持单相流体状态。
被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，确定不能有气泡。
平衡孔板流量计的安装 孔板流量计操作规程
平衡孔板流量计的安装孔板流量计操作规程平衡孔板流量计的安装其实很简单，就是知道它的安装直管段要求，前5D后3D就可以了，再者要区分是测量的介质是气体还是液体，测量气体时，到注意：1、将平衡流平衡孔板流量计的安装其实很简单，就是知道它的安装直管段要求，前5D后3D就可以了，再者要区分是测量的介质是气体还是液体，测量气体时，到注意：1、将平衡流量计正压则引压管导入三阀组接至差压变送器的正压室，将平衡流量计负压侧引压管导入三阀组接至差压变送器的负压室；2、差压变送器在工艺管道上的安装位置与被测介质有关，为了获得较好的安装效果，应注意考虑下面情况：A、防止变送器与腐蚀性或过热的被测介质直接接触；B、防止渣滓在引压管内沉积，堵塞；C、正负压两侧引压管的长度应尽量相同；D、正负压两侧引压管内的液柱压头应保持平衡；E、引压管安装在温度梯度和温度波动最小的地方。
3、测量液体流量时，差压变送器应安装在被测管道的旁边或下面，以便气泡排入管道中。
4、测量气体流量时，差压变送器应安装在被测管道的旁边或上面，以便积聚的液体简单流入管道中。
5、测量蒸汽流量时，差压变送器应安装在被测管道的下面，以便冷凝水能充分在引压管中。
应特别注意，测量蒸汽或其它高温介质时，要防止差压变送器接触介质的温度超过变送器使用的极限温度。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
孔板流量计的调试孔板流量计又称节流式流量计，节流式流量计可用于测量液体、气体或蒸汽的流量。
这种流量计是应用历史最长和比较成熟的差压式流量计。
节流式流量计中产生差压的装置称节流装置，其主体是一个局部收缩阻力件，称为节流元件。
系列节流孔板流量计安全操作及保养规程
系列节流孔板流量计安全操作及保养规程1. 引言节流孔板流量计是一种常用的工业流量测量仪器，广泛应用于石油化工、冶金、电力等行业中的流体介质测量。
为了确保节流孔板流量计的正常运行和延长使用寿命，本文将介绍系列节流孔板流量计的安全操作及保养规程。
2. 安全操作规程2.1 安装前准备在安装节流孔板流量计之前，需要进行以下准备工作：•确定安装位置：选择一个距离流体进出口处一定距离的合适位置，避免流体中的颗粒对节流孔板流量计造成损坏。
•清洁管道：确保管道内部没有异物和污物，以免影响流量计的测量精度。
•检查密封件：检查节流孔板流量计的密封件是否完好，如有磨损或老化应及时更换。
2.2 安装步骤按照以下步骤进行节流孔板流量计的安装：1.将节流孔板流量计与管道连接：根据管道尺寸，选择合适的法兰连接节流孔板流量计与管道。
2.紧固法兰螺栓：使用扭力扳手逐个紧固法兰螺栓，确保连接牢固。
3.连接电缆：连接节流孔板流量计的电缆。
2.3 操作规程•开机前检查：在启动节流孔板流量计之前，需要检查以下事项：–确保电源连接正常。
–检查管路连接是否紧固。
•启动流量计：按照设备的启动步骤，启动节流孔板流量计。
•设置参数：根据具体的测量需求，设置相应的参数，如流体介质、温度、压力等。
•数据记录：在测量过程中，定期记录测量数据，并根据需要进行分析处理。
3. 保养规程正确的保养措施可以延长节流孔板流量计的使用寿命和保持其测量精度。
以下是一些常见的保养规程：3.1 清洁保养•定期清洗：根据实际使用情况，定期清洗节流孔板流量计，去除堵塞物和污物。
•清洁工具选择：选用软布、海绵等非损坏性清洁工具，避免使用金属刷等可能划伤或损坏流量计表面的工具。
3.2 密封件保养•定期检查：定期检查节流孔板流量计的密封件是否有老化、损坏等情况，如有问题及时更换。
•密封件存放：在更换密封件时，注意将新的密封件储存在干燥、通风的地方，避免受潮发霉。
3.3 定期校准•校准频率：根据使用情况，建议定期对节流孔板流量计进行校准，以确保测量精度。
紧凑型孔板流量计安全操作及保养规程
紧凑型孔板流量计安全操作及保养规程紧凑型孔板流量计是一种常见的流量计，广泛应用于工业领域。
为了确保使用安全和正常操作，本文将介绍紧凑型孔板流量计的安全操作规程和保养规程。
安全操作规程1. 安装前的准备工作在安装前，需要先进行准备工作：•确认是否具备安装条件。
•确认使用环境是否合适。
•确认是否具备必要的技术与安装经验。
2. 安装与调试在安装过程中，需要注意以下事项：•在安装孔板时，要确保孔板与管道的贴合度。
•紧凑型孔板流量计的安装位置应尽量远离其它管道和设备。
•安装好后，应进行调试。
调试过程中，要注意以下事项：•在调试时尽量避免生产的影响。
•必须操作人员须熟练掌握调试技术。
•调试完成后要对仪器进行检查与测试。
在正常使用中，必须注意以下事项：•定期检查仪器的运行情况。
•制定并执行规范的例行维护计划和定期维修计划。
•场地环境必须整洁干净，防止污水进入孔板，影响测量精度。
•及时停机检修配件零部件，并更换老化损坏的仪器配件。
•严禁任何人员以及外部装置对仪器进行随意拆卸和改造。
4. 处理异常情况在使用过程中，如果发生异常情况，必须采取以下措施：•停止使用仪器，检查故障原因。
•严格按照维修规程进行维修。
•若无法解决故障，需要及时联系厂家或专业维修人员。
保养规程1. 定期保养在使用过程中，必须坚持严格的定期保养规程，主要包括：•定期对仪器进行清洁、润滑和紧固。
•定期检查仪器的电气连接是否死接，线路是否漏电等问题。
•定期对孔板流量计进行校准并调整，以确保测量精度。
在保养过程中，必须注意以下事项：•使用正确的清洗剂和润滑油，不能使用腐蚀性物质。
•严格按照规定的方法进行清洁、润滑和紧固。
•注意防止清洗剂等进入孔板内部。
•注意孔板流量计的防护措施，防止灰尘、雨水等对其造成损害。
结论以上就是紧凑型孔板流量计的安全操作规程和保养规程。
只有严格按照规程进行操作和保养，才能保证使用的安全性和测量的准确性。
同时也需要定期进行检查和维修，确保仪器的正常使用。
孔板流量计的安装及使用方法
孔板流量计的安装及使用方法
孔板流量计的使用：
孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。
当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。
孔板流量计的安装：
1.孔板流量计有孔板、取压嘴和钢管组成，安装过程中，应注意孔板的安装方向，具体如图所示。
2.孔板安装要求
（1）孔板上游侧的测量管长度为10D，下游侧的长度为4D。
（2）测量管内必须满足表面清洁，无凹陷和沉淀物，相对粗糙度K/D
应少于或等于0.001。
（3）孔板上下游所需直管长度不得小于以下要求：
（4）测量管长度之外的直管段内表面的粗糙度K/D小于或等于0.001。
（5）在测量管中安装孔板时，开孔周限于测量管轴线同轴，孔板上游侧端面与管道轴线垂直，垂直度小于±1%。
如何正确使用孔板流量计 孔板流量计操作规程
如何正确使用孔板流量计孔板流量计操作规程孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。
节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体、蒸汽和液体的流量测量，具有结构简单，维护和修理便利，性能稳定。
孔板流量计该怎样取压：标准孔板依据国家标准包括角接取压、法兰取压、径距取压。
1、角接取压包括钻孔取压和环室取压，有利于缩短直管段，精度较高。
其中钻孔取压适合管径为DN400—DN3000，环室取压适合DN50—DN400、2、法兰取压具有加工简单、易安装易清理等特点，但精度低于角接取压，适合管径为DN50—DN1000、3、径距取压点固定，适合雷诺数大的场合，适合管径为DN50—DN1000、环室取压就属于角接取压，用上环室进行均压效果更好一些，但是DN600的孔板用环室成本就提高不少，若只用法兰式角接取压安装时要注意到位也行，精准度会有所降低；法兰取压较简单，简单装配，但精准度较角接取压低一些；此外还有径距取压，但其压差较小不易测量，因此很少接受，但径距取压适用于大管道的过热蒸汽测量；依据你这种情况接受环室角接取压效果，精准度和灵敏度都高，但是成本稍高一些。
孔板流量计如何正确使用：1.导压管系统注满冷水作导压介质，测量高温蒸汽一般通过冷水导压。
在管线没输送蒸汽的情况下，打开一次阀，压力阀和平衡阀，关闭排污阀，直接从冷凝罐注水孔注入冷水，直至全注满为止。
当然也可以关闭平衡阀和压力阀，打开一次阀引进高温蒸汽渐渐冷却成水。
这种方法由于蒸汽温度太高，简单损坏仪表，一般不接受。
特别要注意测量高温蒸汽时导压管没注满水或温度很高严禁投入运行。
测量压缩空气、冷水直接接受被介质导压。
2.调整压力变送器零点迁移，由于导压管内水柱产生一个附加压力，使压力显示仪要有附加读数，需要对这个附加压力调零，称零点迁移。
实在作法：关闭一次阀，打开压力阀，接通电源。
天然气孔板流量计安全操作及保养规程
天然气孔板流量计安全操作及保养规程天然气孔板流量计是一种用于测量天然气流量的仪器。
在使用和保养过程中，需要注意一些安全操作规程和保养要点，以确保仪器的准确测量并延长其使用寿命。
安全操作规程1.安装前检查：在安装天然气孔板流量计之前，要检查仪器的各个部件，确保没有损坏或松动的部位，确保仪器可以安全使用。
2.加压前检查：在使用天然气孔板流量计之前，要检查加压装置和管路，确保与流量计连接的设备没有故障，并且没有异常的压力或温度。
3.加压过程：在加压过程中，需要谨慎操作，避免突然增加压力或压力超过流量计支持的范围。
同时，需要确保加压过程中，管路中的杂质不会进入流量计内部。
4.关机操作：在关机之前，需要先关闭气源和降压阀门，等待一段时间确保管路内没有残留天然气。
然后才能将天然气孔板流量计关闭。
5.防雨防潮：天然气孔板流量计的周围环境应该保持干燥，并且不要将仪器暴露在雨水或高湿度的环境中。
如果仪器已经进入了水分较高的环境，要将仪器拿出并尽快清除水分。
6.不适用其他气体：天然气孔板流量计能够精准的测量天然气流量，但是不适用于其他气体。
如果需要使用其他气体进行测试，请使用其他型号的流量计。
保养要点1.清洗：对于天然气孔板流量计应该定期进行清洗，清除内部的杂质，确保仪器测量的准确性。
2.定期校准：对于天然气孔板流量计需要定期进行校准，以确保仪器的准确测量。
首次使用后，需在一个月内进行第一次校准，并进行定期校准。
3.保护：保护仪器避免受到震动、撞击等损坏，同时保持仪器的清洁干燥，避免进入灰尘、水分等。
4.替换：如果天然气孔板流量计工作时出现异常现象，建议进行检查和更换必要的部件。
5.存储：存储时需要将天然气孔板流量计存放在干燥、凉爽、通风的环境中，以防止因为高温等原因造成仪器老化等问题。
总结天然气孔板流量计在使用过程中需要注意安全操作规程和保养要点，对于仪器进行合理的操作和保养，可以保证仪器的准确测量，并延长其使用寿命。
孔板流量计正确安装使用方法
孔板流量计正确安装使用方法一、孔板流量计概述孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
二、孔板流量计安装要求1、管道条件：(1)孔板流量计前后的直管段必需是直的，不得有肉眼可见的弯曲。
(2)装置节流件用得直管段应该是润滑的，如不润滑，流量系数应乘以粗糙度修正稀疏。
(3)为保证流体的活动在节流件前1D出构成充沛开展的紊流速度散布，而且使这种散布成平均的轴对称形，所以1)直管段必需是圆的，而且对节流件前2D范围，其圆度要求其甚为严厉，并且有一定的圆度目标。
详细权衡办法：(A)节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角间隔至多辨别测量4个管道内径单测值，取均匀值D。
恣意内径单测量值与均匀值之差不得超越0。
3%(B)在节流件后，在OD和2D地位用上述办法测得8个内径单测值，恣意单测值与D比拟，其最大偏向不得超越2%2)节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的部分阻力件方式有关和直径比有关，见表1(=d/D，d为孔板开孔直径，D为管道内径)。
(4)节流件下游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的方式和=0。
7(不管实践值是多少)取表一所列数值的1/2 (5)节流件下游侧为关闭空间或直径2D大容器时，则关闭空间或大容器与节流件之间的直管长不得小于30D(15D)若节流件和关闭空间或大容器之间尚有其它部分阻力件时，则除在节流件与部分阻力件之间设有附合表1上规则的最小直管段长1外，从关闭空间到节流件之间的直管段总长也不得小于30D(15D)。
2、列数系为管内径D的倍数。
3、上表括号外的数字为“附加绝对极限误差为零”的数值，括号内的数字为“附加绝对极限误差为0．5%”的数值。
即直管段长度中有一个采用括号内的数值时，流量测量的极限绝对误差Q/Q。
孔板流量计安装标准
孔板流量计安装标准摘要：1.孔板流量计的概述2.孔板流量计的安装要求3.孔板流量计的安装步骤4.孔板流量计的安装注意事项5.孔板流量计的安装质量检查正文：【孔板流量计的概述】孔板流量计是一种常见的流量计量设备，被广泛应用于各种流体输送系统中。
它通过在管道中设置孔板，造成局部阻力，使流体流速加快，压力降低，然后通过测量压力差来计算流量。
【孔板流量计的安装要求】在安装孔板流量计时，首先要选择合适的安装位置。
这个位置应尽可能靠近管道的出口，同时，也要保证前后流量的稳定。
此外，安装孔板流量计时，还需保证管道的内外表面平整，无砂眼、焊渣等缺陷。
【孔板流量计的安装步骤】安装孔板流量计的步骤可以分为以下几个步骤：1.首先，根据管道的尺寸和流量计的规格，选择合适的孔板，并进行加工。
2.将孔板焊接在管道上，注意要保持孔板的中心线与管道的中心线重合。
3.安装压力传感器，用于测量孔板前后的压力差。
4.安装连接管道，连接孔板和压力传感器。
5.检查所有连接部位，确保无泄漏。
【孔板流量计的安装注意事项】在安装孔板流量计时，应注意以下几点：1.孔板的安装位置应尽量靠近管道出口，以保证流量的准确性。
2.孔板的安装应保证其前后的流量稳定，避免流体的涡流和震动。
3.安装孔板时，应避免孔板与管道壁的接触，以免影响流量的测量。
4.孔板的加工应严格按照设计图纸进行，保证孔板的尺寸和形状符合要求。
【孔板流量计的安装质量检查】在安装完成后，应进行以下质量检查：1.检查孔板和管道的连接部位，确保无泄漏。
2.检查孔板的安装位置，确保符合设计要求。
3.检查压力传感器的安装，确保其连接牢固，无松动。
标准孔板流量计的正确安装方式
标准孔板流量计的正确安装方式孔板流量计是节流装置是测量流量的差压感受元件。
配合差压变送器以及现实、记录、积算和调节仪表，可用来测量、积算和控制液体、蒸汽和气体的瞬时流量、累积流量。
节流装置具有结构简单、安装方便、使用可靠、价格低廉、维修方便、选用范围广（标准节装置测量管径可从50mm～1200mm，非标节流装置适用的管径还可以小至6mm，大至3000mm；测量温度可高达555℃；耐压可达42MPa），且标准节流装置还具有无需单独标定等优点，是流量仪表中应用最广泛、最成熟的一种产品，因此广泛应用于电力、化工、冶金、石油、轻纺、军工等领域。
节流装置由节流件、取压装置（包括取压口、引压管和阀门等）、配套法兰组成，有时也包括符合标准的前、后直管段。
标准节流装置有标准孔板、标准喷嘴、标准文丘里管。
标准孔板按取压方式分角接（环室或钻孔）取压、法兰取压、径距取压；标准喷嘴按形式分喷嘴、长径喷嘴；标准文丘里管按形式分文丘里喷嘴、文丘里管（粗铸或机械加工或卷板）。
非标节流装置有小口径孔板、1/4圆孔板、圆孔板、圆缺孔板、偏心孔板、双重孔板、内藏孔板、锥形入口孔板等。
其它形式的节流装置有皮托管、均速管、楔形、锥形等。
使用标准节流装置时，流体的性质和状态必须满足下列条件：(1)流体必须充满管道和节流装置，并连续地流经管道;(2)流体流量不随时间变化或变化非常缓慢;(3)流体流经节流件时不发生相交;(4)流体必须是牛顿流体，即在物理上和热力学上是均匀的、单相的，或者可以认为是单相的，包括混合气体，溶液和分散性粒子小于o．1 m的胶体．在气体中有不大于2％(质量成分)均匀分散的固体微粒，或液体中有不大于5％(体积成分)均匀分散的气泡，也可认为是单相流体,但其密度应取平均密度;(5)流体在流经节流件以前，流束是平行于管道轴线的无旋流。
标准节流装置不适用于动流和临界流的流量测量。
节流装置是人为地在介质流通的管道内造成节流，当被测介质流过节流装置后，造成一个局部收缩，流束集中，流速增加，静压力降低，于是在节流件的上下游两侧产生一个静压力差。
孔板流量计概述安全操作及保养规程
孔板流量计概述安全操作及保养规程一、孔板流量计概述孔板流量计是一种主流的流量计量设备，由它进行流量测量的方式非常简便，但其稳定性和精确度较高。
孔板流量计的结构比较简单，由一个或多个圆形的孔板组成，可以进行燃气、汽油、液化气、蒸汽等介质的测量，被广泛地应用于生产制造和科学研究中。
孔板流量计的安装应按照流量计的规格、性能参数、管道尺寸、流体性质等条件进行选择和计算，从而使孔板流量计获得最大的测量精度，因此在安装和使用时应当遵循制定的安全操作和保养规程。
二、安全操作规程1. 安装位置选择孔板流量计的安装位置应该选择在管道的流动段上，通常是管道的中心线上。
在安装过程中，应使用专业的调节工具，控制或调节流速和压降，确保测量精度。
2. 安装过程中的注意事项孔板流量计的安装应避免安装在弯头、泵、阀门等区域，这样可以避免在安装过程中产生局部阻力和损耗。
在安装过程中还应注意，安装孔板流量计的位置应有足够的空间，以便于孔板流量计的安装和拆卸，还应该留有足够的运动空间，避免外力或管道热胀冷缩对孔板流量计造成影响。
3. 压差措施对于孔板流量计的测量精度，压差是一个非常重要的影响因素。
在实际的安装过程中，为了避免测量误差，应当在两个孔板之间安装一段压差测量器。
压差测量器可以用于检测孔板流量计的表头，从而掌握流体的压差变化和流量变化关系，保证偏差控制在一定范围内。
4. 前置过滤器安装为了提高测量的准确度，应当在孔板流量计的入口处设置前置过滤器，滤除流体中的杂质和杂物。
5. 起止动作调节在使用孔板流量计过程中，应当注意检查起止动作是否正常，这对于保证测量的精度非常关键。
当发现异常时，应及时调整并重新校准孔板流量计。
6. 环境维护为保证准确的测量结果，孔板流量计使用过程中应当保持环境的清洁和干燥。
同时，孔板流量计也需要定期进行维护和保养。
三、维护保养规程1. 孔板清洗孔板流量计的孔板在使用过程中，可能会被一些粘附在孔板上的微小杂质所堵塞，这会造成孔板流量计的测量精度降低。
全不锈钢孔板流量计安全操作及保养规程
全不锈钢孔板流量计安全操作及保养规程1. 引言全不锈钢孔板流量计是一种常见的流量测量仪器，广泛应用于化工、石油、制药等行业。
为了确保全不锈钢孔板流量计的正常运行和使用寿命，本文档将介绍全不锈钢孔板流量计的安全操作及保养规程。
2. 安全操作规程2.1安装前准备在安装全不锈钢孔板流量计之前，需要进行以下准备工作：•检查孔板流量计和附件是否完好无损；•确保安装环境符合相关规定，包括压力、温度等；•检查管道连接口是否与孔板流量计相匹配。
2.2 安装步骤按照以下步骤安装全不锈钢孔板流量计：1.将孔板流量计固定在合适的位置，确保其与管道的连接口对齐；2.将孔板流量计与管道用螺栓进行连接，注意不要出现漏气现象；3.检查安装是否牢固，确保孔板流量计不会因外部压力而发生变形或脱离连接。
2.3 操作注意事项在使用全不锈钢孔板流量计时，请注意以下事项：•不要超过孔板流量计的额定压力范围；•避免在过高或过低的温度下使用孔板流量计；•确保管道内不会有固体颗粒或粘稠液体，以免堵塞孔板。
3. 保养规程3.1 定期清洁为了保持全不锈钢孔板流量计的准确度和稳定性，定期清洁是必要的。
请按照以下步骤进行清洁：1.关闭流体供应，断开管道连接；2.用清洁剂和软布清洁孔板流量计的表面，注意不要使用有腐蚀性的清洁剂；3.用水冲洗孔板流量计，并确保没有残留的清洁剂。
3.2 检修和更换定期检查全不锈钢孔板流量计的运行情况，如果发现异常，请及时进行维修或更换。
以下情况需要注意：•检查流量计显示的数值是否与实际流量相符；•检查孔板流量计是否有泄漏现象；•检查孔板是否有堵塞或损坏。
4. 结论全不锈钢孔板流量计是一种重要的流量测量仪器，在使用过程中需要注意安全操作和定期保养。
本文档介绍了全不锈钢孔板流量计的安全操作规程和保养规程，希望对用户能够提供有用的指导。
为了确保孔板流量计的准确度和可靠性，请用户按照规程进行操作和保养，以延长孔板流量计的使用寿命。
孔板流量计使用说明安全操作及保养规程
孔板流量计使用说明安全操作及保养规程1. 引言孔板流量计是一种常见的流量测量仪表，广泛应用于工业领域中。
本文将介绍孔板流量计的使用说明、安全操作以及保养规程，以确保流量计的准确性和长期稳定性。
2. 孔板流量计的工作原理孔板流量计基于几何缩流原理进行流量测量。
它由一个具有圆形孔口的金属板组成，当流体通过孔板时，由于孔口的几何约束，流速增加，压力降低，从而实现流量的测量。
3. 孔板流量计的安装要点在安装孔板流量计时，需要注意以下几个要点：3.1 安装位置选择孔板流量计的安装位置应远离干扰源，避免有较大的涡流或洪水流经。
同时，还应确保在入口和出口管道上均有足够的直管段，以保证流体能够充分展开，减小测量误差。
3.2 安装方向孔板应正确安装，孔口应与流体的流动方向相对应。
在安装孔板时，应根据流体的流向来选择合适的安装方向，以确保测量的准确性。
3.3 密封安装在安装孔板流量计时，应确保与管道的连接部分完全密封，以避免流体泄漏。
可以使用合适的密封材料，如橡胶垫片或密封胶水，来保证安装的密封性。
4. 孔板流量计的操作步骤4.1 步骤一：检查仪表在使用孔板流量计前，需要先检查仪表是否完好，并确保仪表上的指示装置清晰可读。
4.2 步骤二：打开阀门在进行流量测量前，需要先将阀门打开，确保流体能够畅通无阻地通过孔板流量计。
4.3 步骤三：记录读数根据孔板流量计上的指示装置，记录流量计的读数。
可以根据需要选择不同的时间间隔进行记录。
4.4 步骤四：关闭阀门在完成流量测量后，需要及时关闭阀门，停止流体的流动。
5. 孔板流量计的保养规程为保证孔板流量计的准确性和长期稳定性，需要定期进行保养和维护。
5.1 定期清洗定期清洗孔板流量计是非常重要的。
长期使用后，孔板流量计内部可能会积聚一些杂质，影响流量的准确测量。
定期清洗可以提高流量计的精度。
5.2 定期校准定期校准是确保孔板流量计准确性的关键。
可以将孔板流量计送到专业机构进行校准，或者使用校准装置进行自行校准。
智能型孔板流量计安全操作及保养规程
智能型孔板流量计安全操作及保养规程前言智能型孔板流量计是利用孔板原理，采用智能化的电子技术制成的一种可靠的流量测量仪表。
孔板流量计具有结构简单、使用方便、测量范围广等优点，在生产生活中得到了广泛应用。
为了保障孔板流量计的正常运行和使用者的安全，本文将详细介绍智能型孔板流量计的安全操作和保养规程。
一、智能型孔板流量计的安全操作规程1. 设备安装与接线1.在安装孔板流量计的过程中，应依据设备安装图纸进行安装，并按要求调节流量计进口和出口的管道距离，防止管道振动和波动对孔板流量计造成影响。
2.同时，在接线时，应仔细阅读操作说明书，按照说明进行接线。
严禁未经授权私自接触设备内部零部件。
2. 设备调试与操作1.在进行孔板流量计调试和操作时，应保持通风良好，以免设备内部积聚有害气体。
2.在进行孔板流量计的开机前，应仔细检查电气系统和仪表内部防护绝缘是否完好，是否能够正常运行。
3.在进行孔板流量计的操作时，应按照操作说明书上的要求，严格遵守操作规程，防止误操作导致设备损坏或危险事故的发生。
3. 设备维护与保养1.在操作过程中，应及时处理设备发生的故障，避免故障扩大或对设备造成影响。
2.按照操作说明书或生产厂家提供的维护保养规程，定时清洗和检查设备内部部件，保持设备的良好状态。
3.在进行维护和保养时，应使用专用工具和设备，并遵守相应的操作规程，以免影响设备的正常使用。
二、智能型孔板流量计的保养规程1. 清洗与维护1.定期对孔板流量计进行清洗，特别是测量管道和孔板部分，清除积垢、污物和堵塞，保持通畅。
2.对孔板流量计的内部电气元件和传感器进行定期维护和检查，清除灰尘和杂物，并进行必要的调整和维修。
3.拆卸设备前，应先切断电源和介质，保证设备停止运行，并在进行拆卸前进行必要的防护措施，避免设备内部元件受损。
2. 更换部件1.对于使用时间较长或存在故障的部件，应及时更换或修复，保证设备的正常运行。
2.更换部件时，应选择与原部件相同的规格和型号，并在更换前对新部件进行检测和调整，以确保设备的正常使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
孔板流量计的安装及操作规程
孔板流量计的安装
孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计接受先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用便利。
孔板流量计的安装建议：
1.在安装仪器之前，应清洗过程管道，以防止管道中残留的铁磁性物质粘附在仪器上，影响仪器的性能甚至损坏仪器。
假如不可避开，应在仪表入口处安装磁性过滤器。
仪表本身在生产前不参加空气扫描，以免损坏仪表。
2.在将仪器安装到过程管道中之前，应检查孔板流量计是否有损坏。
3.仪器的安装形式分为垂直安装和水平安装。
假如是垂直安装，则中心垂直线与仪器垂直线之间的夹角应小于2°；假如是水平安装，仪器的水平中心线应当是水平线角度小于2°。
4.仪器的上游和下游管道应与仪器的直径相同。
连接法兰或螺纹应与仪器的法兰和螺纹相匹配。
仪器上游直管的长度应至少为仪器公称直径的5倍，下游直管段的长度应大于250mm。
5.测量低温介质时，需要选择夹套类型。
6.用于测量气体的仪器在特定压力下校准。
假如气体直接排放到仪表出口处的大气中，则浮子上会发生压降并导致数据失真。
假如是这种情况，请在仪表出口处安装一个阀门。
7.安装在管道中的仪器不应承受压力。
仪器的入口和出口应有适当的管道支撑，以使仪器保持最小的压力。
8.安装PTFE（聚四氟乙烯）衬里仪器时要特别当心。
由于PTFE 在压力作用下会发生变形，因此法兰螺母不应任意拧紧。
9.带液晶显示器的孔板流量计在安装时应避开阳光直射，并降低液晶的使用寿命。
孔板流量计是测量流量的差压发生装置，搭配各种差压计或差压变送器可测量管道中各种流体的流量。
装置包括环室孔板，喷嘴等。
孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
充分管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速加添，静压力低，于是在节流件前后便产生了压力降；
即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
