2018高考物理磁场压轴题参考

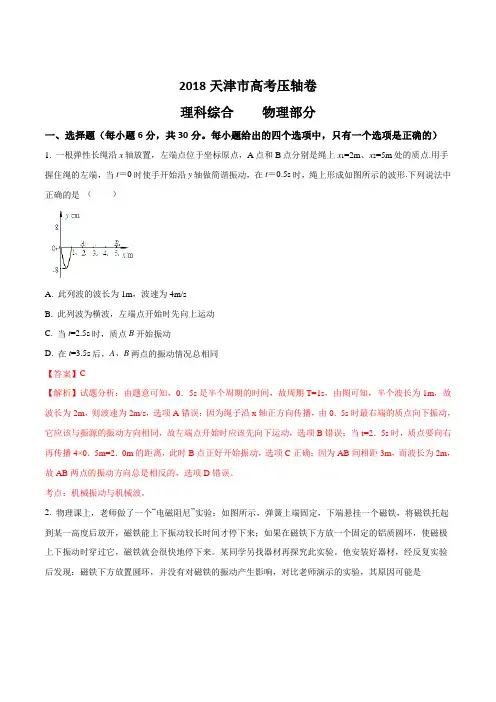

天津市2018届高三高考压轴卷理科综合物理试题(解析版)
2018天津市高考压轴卷理科综合物理部分一、选择题（每小题6分，共30分。
每小题给出的四个选项中，只有一个选项是正确的）1. 一根弹性长绳沿x轴放置，左端点位于坐标原点，A点和B点分别是绳上x1=2m、x2=5m处的质点.用手握住绳的左端，当t＝0时使手开始沿y轴做简谐振动，在t＝0.5s时，绳上形成如图所示的波形.下列说法中正确的是（）A. 此列波的波长为1m，波速为4m/sB. 此列波为横波，左端点开始时先向上运动C. 当t=2.5s时，质点B开始振动D. 在t=3.5s后，A、B两点的振动情况总相同【答案】C【解析】试题分析：由题意可知，0．5s是半个周期的时间，故周期T=1s，由图可知，半个波长为1m，故波长为2m，则波速为2m/s，选项A错误；因为绳子沿x轴正方向传播，由0．5s时最右端的质点向下振动，它应该与振源的振动方向相同，故左端点开始时应该先向下运动，选项B错误；当t=2．5s时，质点要向右再传播4×0．5m=2．0m的距离，此时B点正好开始振动，选项C正确；因为AB间相距3m，而波长为2m，故AB两点的振动方向总是相反的，选项D错误。
考点：机械振动与机械波。
2. 物理课上，老师做了一个“电磁阻尼”实验：如图所示，弹簧上端固定，下端悬挂一个磁铁，将磁铁托起到某一高度后放开，磁铁能上下振动较长时间才停下来；如果在磁铁下方放一个固定的铝质圆环，使磁极上下振动时穿过它，磁铁就会很快地停下来。
某同学另找器材再探究此实验。
他安装好器材，经反复实验后发现：磁铁下方放置圆环，并没有对磁铁的振动产生影响，对比老师演示的实验，其原因可能是A. 弹簧的劲度系数太小B. 磁铁的质量太小C. 磁铁的磁性太强D. 圆环的材料与老师用的不同【答案】D【解析】试题分析：只要能够产生感应电流，都能对磁铁的运动产生阻碍作用，ABC错；若圆环的材料为非金属材料，不能产生感应电流，无法对磁铁产生阻碍作用，故选D。

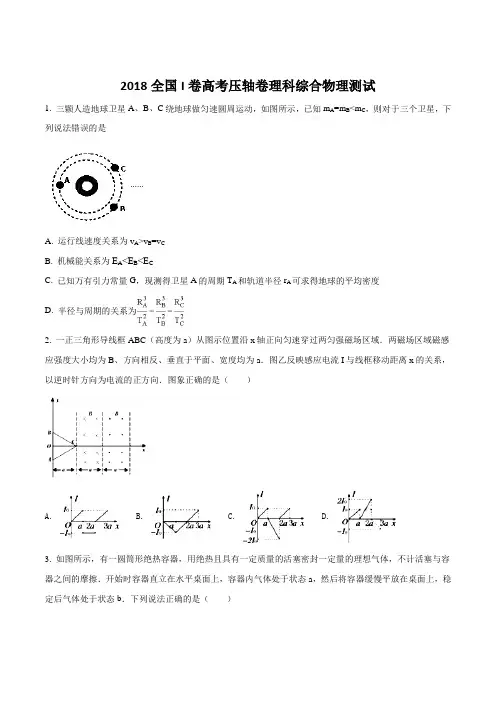

2018全国Ⅰ卷高考压轴卷 理综物理(原卷版)
2018全国I卷高考压轴卷理科综合物理测试1. 三颗人造地球卫星A、B、C绕地球做匀速圆周运动，如图所示，已知m A=m B<m C，则对于三个卫星，下列说法错误的是......A. 运行线速度关系为v A>v B=v CB. 机械能关系为E A<E B<E CC. 已知万有引力常量G，现测得卫星A的周期T A和轨道半径r A可求得地球的平均密度D. 半径与周期的关系为2. 一正三角形导线框ABC（高度为a）从图示位置沿x轴正向匀速穿过两匀强磁场区域．两磁场区域磁感应强度大小均为B、方向相反、垂直于平面、宽度均为a．图乙反映感应电流I与线框移动距离x的关系，以逆时针方向为电流的正方向．图象正确的是（）A. B. C. D.3. 如图所示，有一圆筒形绝热容器，用绝热且具有一定质量的活塞密封一定量的理想气体，不计活塞与容器之间的摩擦．开始时容器直立在水平桌面上，容器内气体处于状态a，然后将容器缓慢平放在桌面上，稳定后气体处于状态b．下列说法正确的是（）A. 与a态相比，b态气体分子间作用力较小B. 与a态相比，b态气体的温度较低C. a、b两态的气体分子对活塞的压力相等D. a、b两态的气体分子在单位时间内撞击活塞的个数相等4. 在光电效应实验中，先后用频率相同但光强不同的两束光照射同一个光电管．若实验a中的光强大于实验b中的光强，实验所得光电流I与光电管两端所加电压U间的关系曲线分别以a、b表示，则下列图中可能正确的是（）A. B. C. D.5. 下列说法中正确的是（）A. 放射性元素的半衰期随温度和压强的变化而变化B. β衰变所释放的电子是原子核内的中子转化成质子时产生的C. 原子核在人工转变过程中，电荷数可能不守恒D. 比结合能越大表示原子核中核子结合得越松散，原子核越不稳定6. 如图为两列简谐横波t=0时刻的波形图，a沿x轴正方向传播，b沿x轴负方向传播，波速都是10m/s．下列说法正确的是（____）A．横波a的周期为0.4sB．x=2m处质点的振幅为1cmC．t=0时，x=1m处质点的位移为﹣1cmD．t=0时，x=1m处的质点向y轴负方向振动E．t=2.3s时，x=2m处的质点位移为﹣3cm7. 如图所示，为三个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向外、向里和向外，磁场宽度均为L，在磁场区域的左侧边界处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流沿逆时针方向时的电动势E为正，外力F向右为正．则以下能反映感应电动势E和外力F随时间变化规律的图象是（）A. B.C. D.8. 下列说法中正确的是（____）A．无论技术怎样改进，热机的效率都不能达到100%B．露珠呈球状是由于液体表面张力的作用C．能量耗散从能量转化的角度反映出自然界中的宏观过程具有方向性D．已知阿伏加德罗常数、某种气体的摩尔质量和密度，可以估算该种气体分子体积的大小E． “油膜法估测分子的大小”实验中，用一滴油酸酒精溶液的体积与浅盘中油膜面积的比值可估测油酸分子的直径9. 物理小组在一次探究活动中测量滑块与木板之间的动摩擦因数．实验装置如图甲所示，一表面粗糙的木板固定在水平桌面上，一端装有定滑轮：木板上有一滑块，其一端与穿过电磁打点计时器的纸带相连，另一端通过跨过定滑轮的细线与托盘连接．打点计时器使用的交流电源的频率为50HZ．开始实验时，在托盘中放入适量砝码，滑块开始做匀加速运动，在纸带上打出一系列点．（1）图乙给出的是实验中获取的一条纸带的一部分：0、1、2、3、4、5、6、7是计数点，每相邻两计数点间还有4个计时点（图中未标出），计数点间的距离如图所示．根据图中数据计算的加速度a=_____m/s2（保留两位有效数字）．（2）为了测量动摩擦因数，下列物理量中还应测量的是_____．A．木板的长度LB．木板的质量m1C．滑块的质量m2D．托盘和砝码的总质量m3E．滑块运动的时间t（3）滑块与木板间的动摩擦因数μ=_______（用被测物理量的字母表示，重力加速度为g）10. 硅光电池是一种可将光能转换为电能的器件．某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系．图中R0为已知定值电阻，电压表视为理想电压表．（1）请根据题电路图，用笔画线代替导线将图中的实验器材连接成实验电路．（2）若电压表V2的读数为U0，则I=____．（3）实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U﹣I 曲线a，如图．由此可知电池内阻_____（填“是”或“不是”）常数，短路电流为______mA，电动势为____V．（4）实验二：减小实验一中光的强度，重复实验，测得U﹣I曲线b，如图．当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V．则实验二中外电路消耗的电功率为___mW（计算结果保留两位有效数字）．11. 如图所示，半径为L1=2m的金属圆环内上、下半圆各有垂直圆环平面的有界匀强磁场，磁感应强度大小均为B1=T．长度也为L1、电阻为R的金属杆ab，一端处于圆环中心，另一端恰好搭接在金属环上，绕着a端沿逆时针方向匀速转动，角速度为ω=rad/s．通过导线将金属杆的a端和金属环连接到图示的电路中（连接a端的导线与圆环不接触，图中的定值电阻R1=R，滑片P位于R2的正中央，R2的总阻值为4R），图中的平行板长度为L2=2m，宽度为d=2m．图示位置为计时起点，在平行板左边缘中央处刚好有一带电粒子以初速度v0=0.5m/s向右运动，并恰好能从平行板的右边缘飞出，之后进入到有界匀强磁场中，其磁感应强度大小为B2，左边界为图中的虚线位置，右侧及上下范围均足够大．（忽略金属杆与圆环的接触电阻、圆环电阻及导线电阻，忽略电容器的充放电时间，忽略带电粒子在磁场中运动时的电磁辐射的影响，不计平行金属板两端的边缘效应及带电粒子的重力和空气阻力）求：（1）在0～4s内，平行板间的电势差U MN；（2）带电粒子飞出电场时的速度；（3）在上述前提下若粒子离开磁场后不会第二次进入电场，则磁感应强度B2应满足的条件．12. 如图所示，一质量为m的小球C用轻绳悬挂在O点，小球下方有一质量为2m的平板车B静止在光滑水平地面上，小球的位置比车板略高，一质量为m的物块A以大小为v0的初速度向左滑上平板车，此时A、C 间的距离为d，一段时间后，物块A与小球C发生碰撞，碰撞时两者的速度互换，且碰撞时间极短，已知物块与平板车间的动摩擦因数为μ，重力加速度为g，若A碰C之前物块与平板车已达共同速度，求：（1）A、C间的距离d与v0之间满足的关系式；（2）要使碰后小球C能绕O点做完整的圆周运动，轻绳的长度l应满足什么条件？13. 如图所示，两端开口、粗细均匀的长直U形玻璃管内由两段水银柱封闭着长度为15cm的空气柱，气体温度为300K时，空气柱在U形管的左侧．（i）若保持气体的温度不变，从左侧开口处缓慢地注入25cm长的水银柱，管内的空气柱长为多少？（ii）为了使空气柱的长度恢复到15cm，且回到原位置，可以向U形管内再注入一些水银，并改变气体的温度，应从哪一侧注入长度为多少的水银柱？气体的温度变为多少？（大气压强P0=75cmHg，图中标注的长度单位均为cm）14. 一公园的湖面上修建了一个伸向水面的观景平台，如图所示为其竖直截面图，水平湖底上的P点位于观景平台右侧边缘正下方，观景平台下表面距湖底的高度为H=4m，在距观景平台右侧边缘正前方d=4m处有垂直湖面足够大的宣传布幕．在P点左侧l=3m处湖底上的Q点安装有一单色光光源（可视为点光源）．已知水对该单色光的折射率n=，当水面与观景平台的下表面齐平时，只考虑在图中截面内传播的光，求：Ⅰ．该光源发出的光照射到布幕上的最高点距水面的高度h；Ⅱ．该光源发出的光能射出水面的最远位置距观景平台右侧的最远距离s．。
2018年高考理综物理电磁场压轴专项练习集(二)
2018年高考理综物理电磁场压轴专项练习集（二）1.如图所示，平面直角坐标系xOy 中，平行板电容器位于y 轴左侧，其中线O 1O 与x 轴重合，y 轴右侧存在一与y 轴相切的圆形磁场区域，圆心O 2在x 轴上，PQ 为与x 轴垂直的直径的两个端点，磁场方向垂直纸面向外，已知电容器两板长为L ，两板间距为d ，下板接地，上板的电势随时间变化的关系如图所示，磁场区域的半径为43d ．从t=0时刻开始，大量的电荷量为q 、质量为m 的带负电粒子从Q 1以速度v 0沿x 轴方向持续射入电场，粒子在电场中的运动时间与电场的变化周期相等，发现t=0时刻射入的粒子恰由下板边缘飞出，通过磁场后由P 点离开，求：（1）U 0的值；（2）磁场的磁感应强度B 0的值；（3）将磁场的磁感应强度变为20B ，请确定在磁场中运动时间最长的粒子进入磁场时位置的横坐标．2.一足够长的条状区域内存在匀强电场和匀强磁场，其在xoy 平面内的截面如图所示：中间是磁场区域，其边界与y 轴垂直，宽度为l ，磁感应强度的大小为B ，方向垂直于xoy 平面；磁场的上、下两侧为电场区域，宽度均为，电场强度的大小均为E ，方向均沿x 轴正方向；M 、N 为条形区域边界上的两点，它们的连线与y 轴平行。
一带正电的粒子以某一速度从M 点沿y 轴正方向射入电场，经过一段时间后恰好以从M 点入射的速度从N 点沿y 轴正方向射出。
不计重力。
（1）定性画出该粒子在电磁场中运动的轨迹；（2）求该粒子从M 点射入时速度的大小；（3）若该粒子进入磁场时的速度方向恰好与x 轴正方向的夹角为6，求该粒子的比荷及其从M 点运动到N 点的时间。
3.质谱仪是一种测定带电粒子质量和分析同位素的重要工具，原理如图所示是质谱仪的工作原理示意图。
离子从容器A下方的狭缝S1飘入(初速度视为零)电压为U的加速电场区，加速后再通过难过狭缝S2后再从S3垂直于磁场边界射入偏转磁场，该偏转磁场是一个以直线MN为上边界、方向垂直于纸面向里的匀强磁场，磁场的磁感应强度为B。

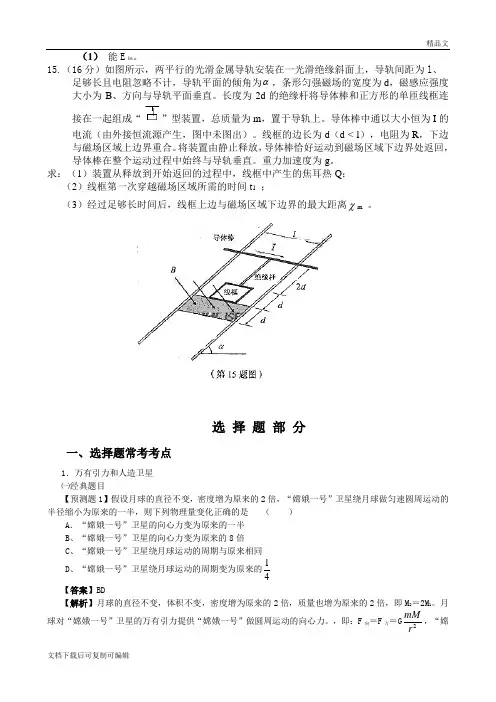

2018年高考物理压轴题
（1） 能E ㎞。
15.（16分）如图所示，两平行的光滑金属导轨安装在一光滑绝缘斜面上，导轨间距为l 、 足够长且电阻忽略不计，导轨平面的倾角为α，条形匀强磁场的宽度为d ，磁感应强度大小为B 、方向与导轨平面垂直。
长度为2d 的绝缘杆将导体棒和正方形的单匝线框连接在一起组成“”型装置，总质量为m ，置于导轨上。
导体棒中通以大小恒为I 的电流（由外接恒流源产生，图中未图出）。
线框的边长为d （d < l ），电阻为R ，下边与磁场区域上边界重合。
将装置由静止释放，导体棒恰好运动到磁场区域下边界处返回，导体棒在整个运动过程中始终与导轨垂直。
重力加速度为g 。
求：（1）装置从释放到开始返回的过程中，线框中产生的焦耳热Q ；（2）线框第一次穿越磁场区域所需的时间t 1 ；（3）经过足够长时间后，线框上边与磁场区域下边界的最大距离χm 。
选 择 题 部 分一、选择题常考考点1．万有引力和人造卫星㈠经典题目【预测题1】假设月球的直径不变，密度增为原来的2倍，“嫦娥一号”卫星绕月球做匀速圆周运动的半径缩小为原来的一半，则下列物理量变化正确的是 （ ）A ．“嫦娥一号”卫星的向心力变为原来的一半B 、“嫦娥一号”卫星的向心力变为原来的8倍C 、“嫦娥一号”卫星绕月球运动的周期与原来相同D 、“嫦娥一号”卫星绕月球运动的周期变为原来的41 【答案】BD【解析】月球的直径不变，体积不变，密度增为原来的2倍，质量也增为原来的2倍，即M 2＝2M 1。
月球对“嫦娥一号”卫星的万有引力提供“嫦娥一号”做圆周运动的向心力。
，即：F 向＝F 万＝G 2r mM ，“嫦娥一号”卫星原来的向心力为：F 1＝G 211r mM ，“嫦娥一号”卫星现在的向心力为：F 2＝G 222r mM ，由题意知，r 2＝21r 1，综合得出，F 2＝8F 1，选项B 正确；由万有引力提供“嫦娥一号”卫星做圆周运动的向心力可得：G 2r mM ＝m 224T πr ，解得：T ＝GMr 324π，由于M 2＝2M 1，r 2＝21r 1，解得：T 2＝41T 1。

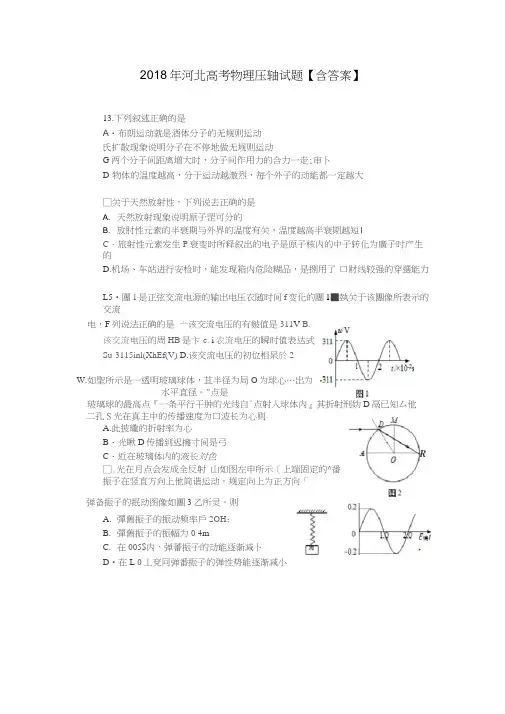

2018年河北高考物理压轴试题含答案
2018年河北高考物理压轴试题【含答案】13.下列叙述正确的是A・布朗运动就是酒体分子的无规则运动氏扩散现象说明分子在不停地做无规则运动G两个分子间距离増大时，分子间作用力的合力一走;审卜D-物体的温度越高，分于运动越激烈，毎个外子的动能都一定越大□关于天然放射性，下列说去正确的是A. 天然放射现象说明原子罡可分的B. 放肘性元素的半衰期与外界的温度有关，温度越高半衰期越短|C・旅射性元素发生P衰变时所释叙出的电子是原子核内的中子转化为廣子时产生的D.机场、车站进行安检时，能发现箱内危险糊品，是捌用了口财线较强的穿選能力L5•團1是正弦交流电源的输出电压衣随时间f变化的團1■埶关于该團像所表示的交流电，F列说法正确的是亠该交流电压的有皴值是311V B.该交流电压的周HB是卞c. i农流电圧的瞬时值表达式Su-3115inl(XhEf(V) D.该交流电压的初位相杲於2W.如聖所示是一透明玻璃球体，苴半径为局O为球心…出为水平直径。
"点是玻璃球的最高点『一条平行干肿的光线自°点射入球体内』其折射刑妫D鬲已知厶他二孔S光在真主中的传播速度为口波长为心则A.此披瓏的折射率为心B・光瞅D传播到迟擁寸间是弓R C・近在玻璃体内的液长対色□.光在月点会发成全反射山如图左申所示［上端固定的^番振子在竖直方向上他简谐运动。
规定向上为正方向「弹备振子的抿动图像如團3乙所灵。
则A.彈舊振子的振动频率戶2OH；B.彈舊振子的振幅为0 4mC.在005$内，弹蕃振子的动能逐渐减卜D•在L 0丄兗冋弹番振子的弾性势能逐渐减小18. 如图4所示，由粗细均匀的电阻丝制成的边长为L的正方形金属框向右匀速运动，穿过方向垂直金属框平面向里的有界匀强磁场，磁场宽度d=2L。
从ab边刚进入磁场到金属框全部穿出磁场的过程中，ab两点间的电势差U ab随时间变化的图像如图5所示，其中正确的是19. 如图6所示，将铜片悬挂在电磁铁的两极间，形成一个摆。
稳派教育2018届高考压轴考试(一)理科综合试卷物理部分
稳派教育2018届高考压轴考试(一)理科综合试卷（物理部分）二、选择题：本题共8小题，每小题6分，共18分。
在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14.如图所示，平行板电容器两极板接在电源两端，且倾斜放置。
一带电小球从A端水平射入，能沿水平直线AB运动，则A.小球的电势能将减小B.小球一定带正电C.若断开开关S，把B板拉开一段距离到图中虚线位置，小球仍做直线运动D.若始终闭合S，把B板拉开一段距离到图中虚线位置，小球仍做直线运动15.如图所示，理想变压器原删线图的匝数比为2：1，L1、L2、L3、L4为四只规格均为“9V，9W”的完全相同灯泡，灯泡的电阻不变，电压表为理想交流电表，已知L1灯正常发光，则以下说法中正确的是A.L2、L3、L4灯泡也能正常发光B.L2灯泡消耗的功率为3WC.电压表的示数为30VD.电压表的示数为2lV16.我国发射的天宫二号空间实验室的周围有一颗伴飞的小卫星，其中“长周期绕圈模式”是伴飞的方式之一，它的情景简化如图：在地球引力作用下，天宫二号与伴飞小卫星均在同一轨道平面内做匀速圆周运动轨迹为图中实线和虚线所示。
若伴飞卫星的轨道半径略小于天宫二号，在天宫二号航天员的视角看来，伴飞小卫星从天宫二号下方以较小的速度飘过，逐渐向前远离，一直消失在地平线下看不见。
经过非常长的时间，伴飞小卫星再次从天宫二号后下方向正下方飘来，完成一次周期性运动。
若天宫二号的轨道半径为r，周期T，伴飞小卫星的轨道半径比天宫二号的轨道半径小△r，则它回归一次经过的时间为A.3)(1r r r T∆-- B. 3)(1r r r T ∆-+ C. 1)(3-∆-r r r T D. 1)(3+∆-r r r T17.如图所示，质量为m 1的书和质量为m 2的杂志叠放在水平桌面上，书和杂志之间的动摩擦因数为μ1，杂志和桌面之间的动摩擦因数为μ2。
2018-2018高考物理二轮复习磁场压轴题及答案
2018-2018高考物理二轮复习磁场压轴题及答案高考将至，2016年高考将于6月7日如期举行，以下是一篇磁场压轴题及答案，详细内容点击查看全文。
1如图12所示，PR是一块长为L=4 m的绝缘平板固定在水平地面上，整个空间有一个平行于PR的匀强电场E，在板的右半部分有一个垂直于纸面向外的匀强磁场B，一个质量为m=0.1 kg，带电量为q=0.5 C的物体，从板的P端由静止开始在电场力和摩擦力的作用下向右做匀加速运动，进入磁场后恰能做匀速运动。
当物体碰到板R端的挡板后被弹回，若在碰撞瞬间撤去电场，物体返回时在磁场中仍做匀速运动，离开磁场后做匀减速运动停在C点，PC=L/4，物体与平板间的动摩擦因数为=0.4，取g=10m/s2，求：(1)判断物体带电性质，正电荷还是负电荷?(2)物体与挡板碰撞前后的速度v1和v2(3)磁感应强度B的大小(4)电场强度E的大小和方向2(10分)如图214所示，光滑水平桌面上有长L=2m的木板C，质量mc=5kg，在其正中央并排放着两个小滑块A和B，mA=1kg，mB=4kg，开始时三物都静止.在A、B间有少量塑胶炸药，爆炸后A以速度6m/s水平向左运动，A、B中任一块与挡板碰撞后，都粘在一起，不计摩擦和碰撞时间，求：(1)当两滑块A、B都与挡板碰撞后，C的速度是多大?(2)到A、B都与挡板碰撞为止，C的位移为多少?3(10分)为了测量小木板和斜面间的摩擦因数，某同学设计如图所示实验，在小木板上固定一个轻弹簧，弹簧下端吊一个光滑小球，弹簧长度方向与斜面平行，现将木板连同弹簧、小球放在斜面上，用手固定木板时，弹簧示数为F ，放手后，木板沿斜面下滑，稳定后弹簧示数为F ，测得斜面斜角为，则木板与斜面间动摩擦因数为多少?(斜面体固定在地面上)4有一倾角为的斜面，其底端固定一挡板M，另有三个木块A、B和C，它们的质量分别为m =m =m，m =3 m，它们与斜面间的动摩擦因数都相同.其中木块A连接一轻弹簧放于斜面上，并通过轻弹簧与挡板M相连，如图所示.开始时，木块A静止在P处，弹簧处于自然伸长状态.木块B在Q点以初速度v 向下运动，P、Q间的距离为L.已知木块B在下滑过程中做匀速直线运动，与木块A相碰后立刻一起向下运动，但不粘连，它们到达一个最低点后又向上运动，木块B向上运动恰好能回到Q点.若木块A静止于P点，木块C从Q点开始以初速度向下运动，经历同样过程，最后木块C停在斜面上的R点，求P、R 间的距离L的大小。
2018年高考理综物理电磁场压轴专项练习集(一)
2018年高考理综物理电磁场压轴专项练习集(一)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN2018年高考理综物理电磁场压轴专项练习集（一）1.如图所示，位于竖直平面内的矩形金属线圈，边长L 1=0.40m 、L 2=0.25m ，其匝数n=100匝，总电阻r=1.0Ω，线圈的两个末端分别与两个彼此绝缘的铜环C 、D （集流环）焊接在一起，并通过电刷和R=3.0Ω的定值电阻相连接．线圈所在空间存在水平向右的匀强磁场，磁感应强度B=1.0T ，在外力驱动下线圈绕竖直固定中心轴O 1O 2匀速转动，角速度ω=2.0rad/s ．求：（1）电阻R 两端电压的最大值（2）从线圈通过中性面（即线圈平面与磁场方向垂直的位置）开始计时，经过41周期通过电阻R 的电荷量． （3）在线圈转动一周的过程中，整个电路产生的焦耳热．2.如图是某学习小组在空旷的场地上做“摇绳发电实验”的示意图．他们将一铜芯线像甩跳绳一样匀速摇动，铜芯线的两端分别通过细铜线与灵敏交流电流表相连．摇绳的两位同学的连线与所在处的地磁场（可视为匀强磁场）垂直．摇动时，铜芯线所围成半圆周的面积S=2m 2，转动角速度ω=102rad/s ，用电表测得电路中电流I=40μA ，电路总电阻R=10Ω，取2=2.25．（1）求该处地磁场的磁感应强度B ；（2）从铜芯线所在平面与该处地磁场平行开始计时，求其转过四分之一周的过程中，通过电流表的电量q ；（3）求铜芯线转动一周的过程中，电路产生的焦耳热Q ．3.在同一水平面中的光滑平行导轨P 、Q 相距L=1m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 间距离d=10mm ，定值电阻R 1=R 2=12Ω，R 3=2Ω，金属棒ab 电阻r=2Ω，其它电阻不计．磁感应强度B=1T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间，质量m=1×10﹣14kg ，带电量q=﹣1×10﹣14C 的微粒恰好静止不动．取g=10m/s 2，在整个运动过程中金属棒与导轨接触良好．且运动速度保持恒定．试求：（1）匀强磁场的方向；（2）ab 两端的路端电压；（3）金属棒ab 运动的速度．4.如图甲，MN 、PQ 两条平行的光滑金属轨道与水平面成θ = 30°角固定，M 、P 之间接电阻箱R ，导轨所在空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为 B = 0.5T 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018高考物理磁场压轴题参考高考将至，2015年高考将于6月7日如期举行，以下是一篇高考物理磁场压轴题，详细内容点击查看全文。
1如图12所示，PR是一块长为L=4 m的绝缘平板固定在水平地面上，整个空间有一个平行于PR的匀强电场E，在板的右半部分有一个垂直于纸面向外的匀强磁场B，一个质量为m=0.1 kg，带电量为q=0.5 C的物体，从板的P端由静止开始在电场力和摩擦力的作用下向右做匀加速运动，进入磁场后恰能做匀速运动。
当物体碰到板R端的挡板后被弹回，若在碰撞瞬间撤去电场，物体返回时在磁场中仍做匀速运动，离开磁场后做匀减速运动停在C点，PC=L/4，物体与平板间的动摩擦因数为=0.4，取g=10m/s2，求：(1)判断物体带电性质，正电荷还是负电荷?(2)物体与挡板碰撞前后的速度v1和v2(3)磁感应强度B的大小(4)电场强度E的大小和方向2(10分)如图214所示，光滑水平桌面上有长L=2m的木板C，质量mc=5kg，在其正中央并排放着两个小滑块A和B，mA=1kg，mB=4kg，开始时三物都静止.在A、B间有少量塑胶炸药，爆炸后A以速度6m/s水平向左运动，A、B中任一块与挡板碰撞后，都粘在一起，不计摩擦和碰撞时间，求：(1)当两滑块A、B都与挡板碰撞后，C的速度是多大?(2)到A、B都与挡板碰撞为止，C的位移为多少?3(10分)为了测量小木板和斜面间的摩擦因数，某同学设计如图所示实验，在小木板上固定一个轻弹簧，弹簧下端吊一个光滑小球，弹簧长度方向与斜面平行，现将木板连同弹簧、小球放在斜面上，用手固定木板时，弹簧示数为F ，放手后，木板沿斜面下滑，稳定后弹簧示数为F ，测得斜面斜角为，则木板与斜面间动摩擦因数为多少?(斜面体固定在地面上)4有一倾角为的斜面，其底端固定一挡板M，另有三个木块A、B和C，它们的质量分别为m =m =m，m =3 m，它们与斜面间的动摩擦因数都相同.其中木块A连接一轻弹簧放于斜面上，并通过轻弹簧与挡板M相连，如图所示.开始时，木块A静止在P处，弹簧处于自然伸长状态.木块B在Q点以初速度v 向下运动，P、Q间的距离为L.已知木块B在下滑过程中做匀速直线运动，与木块A相碰后立刻一起向下运动，但不粘连，它们到达一个最低点后又向上运动，木块B向上运动恰好能回到Q点.若木块A静止于P点，木块C从Q点开始以初速度向下运动，经历同样过程，最后木块C停在斜面上的R点，求P、R 间的距离L的大小。
5如图，足够长的水平传送带始终以大小为v=3m/s的速度向左运动，传送带上有一质量为M=2kg的小木盒A，A与传送带之间的动摩擦因数为=0.3，开始时，A与传送带之间保持相对静止。
先后相隔△t=3s有两个光滑的质量为m=1kg的小球B自传送带的左端出发，以v0=15m/s的速度在传送带上向右运动。
第1个球与木盒相遇后，球立即进入盒中与盒保持相对静止，第2个球出发后历时△t1=1s/3而与木盒相遇。
求(取g=10m/s2)(1)第1个球与木盒相遇后瞬间，两者共同运动的速度时多大?(2)第1个球出发后经过多长时间与木盒相遇?(3)自木盒与第1个球相遇至与第2个球相遇的过程中，由于木盒与传送带间的摩擦而产生的热量是多少?6如图所示，两平行金属板A、B长l=8cm，两板间距离d=8cm，A板比B板电势高300V，即UAB=300V。
一带正电的粒子电量q=10-10C，质量m=10-20kg，从R点沿电场中心线垂直电场线飞入电场，初速度v0=2106m/s，粒子飞出平行板电场后经过界面MN、PS间的无电场区域后，进入固定在中心线上的O 点的点电荷Q形成的电场区域(设界面PS右边点电荷的电场分布不受界面的影响)。
已知两界面MN、PS相距为L=12cm，粒子穿过界面PS最后垂直打在放置于中心线上的荧光屏EF 上。
求(静电力常数k=9109Nm2/C2)(1)粒子穿过界面PS时偏离中心线RO的距离多远?(2)点电荷的电量。
7光滑水平面上放有如图所示的用绝缘材料制成的L形滑板(平面部分足够长)，质量为4m，距滑板的A壁为L1距离的B处放有一质量为m，电量为+q的大小不计的小物体，物体与板面的摩擦不计.整个装置置于场强为E的匀强电场中，初始时刻，滑板与物体都静止.试问：(1)释放小物体，第一次与滑板A壁碰前物体的速度v1，多大?(2)若物体与A壁碰后相对水平面的速度大小为碰前速率的3/5，则物体在第二次跟A碰撞之前，滑板相对于水平面的速度v2和物体相对于水平面的速度v3分别为多大?(3)物体从开始到第二次碰撞前，电场力做功为多大?(设碰撞经历时间极短且无能量损失)8如图(甲)所示，两水平放置的平行金属板C、D相距很近，上面分别开有小孔O和O'，水平放置的平行金属导轨P、Q 与金属板C、D接触良好，且导轨垂直放在磁感强度为B1=10T 的匀强磁场中，导轨间距L=0.50m，金属棒AB紧贴着导轨沿平行导轨方向在磁场中做往复运动，其速度图象如图(乙)，若规定向右运动速度方向为正方向.从t=0时刻开始，由C板小孔O处连续不断地以垂直于C板方向飘入质量为m=3.210-21kg、电量q=1.610-19C的带正电的粒子(设飘入速度很小，可视为零).在D板外侧有以MN为边界的匀强磁场B2=10T，MN与D相距d=10cm，B1和B2方向如图所示(粒子重力及其相互作用不计)，求(1)0到4.Os内哪些时刻从O处飘入的粒子能穿过电场并飞出磁场边界MN?(2)粒子从边界MN射出来的位置之间最大的距离为多少?9(20分)如下图所示，空间存在着一个范围足够大的竖直向下的匀强磁场，磁场的磁感强度大小为B.边长为l的正方形金属框abcd(下简称方框)放在光滑的水平地面上，其外侧套着一个与方框边长相同的U型金属框架MNPQ(仅有MN、NQ、QP三条边，下简称U型框)，U型框与方框之间接触良好且无摩擦.两个金属框每条边的质量均为m，每条边的电阻均为r.(1)将方框固定不动，用力拉动U型框使它以速度垂直NQ边向右匀速运动，当U型框的MP端滑至方框的最右侧(如图乙所示)时，方框上的bd两端的电势差为多大?此时方框的热功率为多大?(2)若方框不固定，给U型框垂直NQ边向右的初速度，如果U型框恰好不能与方框分离，则在这一过程中两框架上产生的总热量为多少?(3)若方框不固定，给U型框垂直NQ边向右的初速度v( )，U型框最终将与方框分离.如果从U型框和方框不再接触开始，经过时间t后方框的最右侧和U型框的最左侧之间的距离为s.求两金属框分离后的速度各多大.10(14分)长为0.51m的木板A，质量为1 kg.板上右端有物块B，质量为3kg.它们一起在光滑的水平面上向左匀速运动.速度v0=2m/s.木板与等高的竖直固定板C发生碰撞，时间极短，没有机械能的损失.物块与木板间的动摩擦因数=0.5.g取10m/s2.求:(1)第一次碰撞后，A、B共同运动的速度大小和方向.(2)第一次碰撞后，A与C之间的最大距离.(结果保留两位小数)(3)A与固定板碰撞几次，B可脱离A板.11如图10是为了检验某种防护罩承受冲击能力的装置，M为半径为、固定于竖直平面内的光滑圆弧轨道，轨道上端切线水平，N为待检验的固定曲面，该曲面在竖直面内的截面为半径的圆弧，圆弧下端切线水平且圆心恰好位于M轨道的上端点，M的下端相切处置放竖直向上的弹簧枪，可发射速度不同的质量的小钢珠，假设某次发射的钢珠沿轨道恰好能经过M的上端点，水平飞出后落到N的某一点上，取，求：(1)发射该钢珠前，弹簧的弹性势能多大?(2)钢珠落到圆弧上时的速度大小是多少?(结果保留两位有效数字)12(10分)建筑工地上的黄沙堆成圆锥形，而且不管如何堆其角度是不变的。
若测出其圆锥底的周长为12.5m，高为1.5m，如图所示。
(1)试求黄沙之间的动摩擦因数。
(2)若将该黄沙靠墙堆放，占用的场地面积至少为多少?13(16分)如图17所示，光滑水平地面上停着一辆平板车，其质量为2m，长为L，车右端(A点)有一块静止的质量为m的小金属块.金属块与车间有摩擦，与中点C为界，AC段与CB段摩擦因数不同.现给车施加一个向右的水平恒力，使车向右运动，同时金属块在车上开始滑动，当金属块滑到中点C时，即撤去这个力.已知撤去力的瞬间，金属块的速度为v0，车的速度为2v0，最后金属块恰停在车的左端(B点)。
如果金属块与车的AC段间的动摩擦因数为，与CB段间的动摩擦因数为，求与的比值.14(18分)如图10所示,空间分布着有理想边界的匀强电场和匀强磁场,左侧匀强电场的场强大小为E、方向水平向右，其宽度为L;中间区域匀强磁场的磁感应强度大小为B、方向垂直纸面向外;右侧匀强磁场的磁感应强度大小也为B、方向垂直纸面向里。
一个带正电的粒子(质量m,电量q,不计重力)从电场左边缘a点由静止开始运动，穿过中间磁场区域进入右侧磁场区域后，又回到了a点，然后重复上述运动过程。
(图中虚线为电场与磁场、相反方向磁场间的分界面，并不表示有什么障碍物)。
(1)中间磁场区域的宽度d为多大;(2)带电粒子在两个磁场区域中的运动时间之比;(3)带电粒子从a点开始运动到第一次回到a点时所用的时间t.15.(20分)如图10所示，abcd是一个正方形的盒子，在cd 边的中点有一小孔e，盒子中存在着沿ad方向的匀强电场，场强大小为E。
一粒子源不断地从a处的小孔沿ab方向向盒内发射相同的带电粒子，粒子的初速度为v0，经电场作用后恰好从e处的小孔射出。
现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B(图中未画出)，粒子仍恰好从e孔射出。
(带电粒子的重力和粒子之间的相互作用力均可忽略)(1)所加磁场的方向如何?(2)电场强度E与磁感应强度B的比值为多大?16.(8分)如图所示，水平轨道与直径为d=0.8m的半圆轨道相接，半圆轨道的两端点A、B连线是一条竖直线，整个装置处于方向水平向右，大小为103V/m的匀强电场中，一小球质量m=0.5kg,带有q=510-3C电量的正电荷，在电场力作用下由静止开始运动，不计一切摩擦，g=10m/s2，(1)若它运动的起点离A为L，它恰能到达轨道最高点B，求小球在B点的速度和L的值.(2)若它运动起点离A为L=2.6m，且它运动到B点时电场消失，它继续运动直到落地，求落地点与起点的距离.以上是由编辑老师为大家整理的高考物理磁场压轴题，如果您觉得有用，请继续关注查字典物理网。
