第一章1.X射线学有几个分支？每个分支的研究对象是什么？答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。
X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。
X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。
X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。
2. 试计算当管电压为50 kV时，X射线管中电子击靶时的速度与动能，以及所发射的连续谱的短波限和光子的最大能量是多少？解：已知条件：U=50kV电子静止质量：m0=9.1×10-31kg光速：c=2.998×108m/s电子电量：e=1.602×10-19C普朗克常数：h=6.626×10-34J.s电子从阴极飞出到达靶的过程中所获得的总动能为：E=eU=1.602×10-19C×50kV=8.01×10-18kJ由于E=1/2m0v02所以电子击靶时的速度为：v0=(2E/m0)1/2=4.2×106m/s所发射连续谱的短波限λ0的大小仅取决于加速电压：λ0（Å）＝12400/U(伏) ＝0.248Å辐射出来的光子的最大动能为：E0＝hv＝h c/λ0＝1.99×10-15J3. 说明为什么对于同一材料其λK<λKβ<λKα?答:导致光电效应的X光子能量＝将物质K电子移到原子引力范围以外所需作的功hV k = W k以kα为例:hV kα = E L– E khe = W k – W L = hV k – hV L ∴h V k > h V k α∴λk<λk α以k β 为例:h V k β = E M – E k = W k – W M =h V k – h V M ∴ h V k > h V k β∴ λk<λk βE L – E k < E M – E k ∴hV k α < h V k β∴λk β < λk α4. 如果用Cu 靶X 光管照相，错用了Fe 滤片，会产生什么现象？答：Cu 的K α1,K α2, K β线都穿过来了，没有起到过滤的作用。
材料的现代分析测试方法幻灯片PPT
三. 波谱仪与能谱仪比较
与波谱仪相比，能谱仪的缺点： 1. 能量分辨率低. 2. 峰背比差、检测极限高，定 量 分析精度差. 3. Be窗. 4. LN2冷却.
作用: 用来获得扫描电子束, 作为 使样品产生各种物理信号
的 激发源.
1. 电子枪 2. 聚光镜(电磁透镜) 3. 光阑 4. 样品室
用于SEM的电子枪有两种类型
热电子发射型: 普通热阴极三极电子枪 六硼化镧阴极电子枪
场发射电子枪: 冷场发射型电子枪 热场发射型电子枪
几种类型电子枪性能
二. 扫描系统
五. 电源系统
组成：稳压、稳流及相应的平安 保护电路等。
作用：提供扫描电子显微镜各部 分所需要的电源。
六. 真空系统
组成：机械泵、扩散泵、空压机、 电磁阀及相应的真空管路等。
作用：建立能确保电子光学系统正 常工作、防止样品污染所必 须的真空度。
第五节 SEM的主要性能
一. 分辨率
分辨率的主要决定因素: 1. 电子束斑直径 2. 入射电子束在样品中的扩展效应 3. 信噪比
Mn)
SEM图象放大倍数:
显象管荧光屏边
长
.
电子束在试样上(一样方向)扫描宽度
三. 景深
第六节 SEM的样品制备
SEM对样品的最重要的要求是 样品要导电.
一. 导电材料试样制备 二. 非金属材料试样制备 三. 生物医学材料试样制备
一. 导电材料试样制备
1. 试样尺寸尽可能小些，以减轻 仪器污染和保持良好真空。
漫散射
漫散射的深度与原子序数有关
二. 放大倍数
显微镜的放大倍数: 象与物大小之比 TEM和OM: M总=M１M２……Ｍｎ 式中： M１……Ｍｎ——各个透镜的放大倍数 n ——透镜数目
(完整版)材料现代分析方法第一章习题答案解析
第一章1.X射线学有几个分支？每个分支的研究对象是什么？答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。
X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。
X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。
X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。
2. 试计算当管电压为50 kV时，X射线管中电子击靶时的速度与动能，以及所发射的连续谱的短波限和光子的最大能量是多少？解：已知条件：U=50kV电子静止质量：m0=9.1×10-31kg光速：c=2.998×108m/s电子电量：e=1.602×10-19C普朗克常数：h=6.626×10-34J.s电子从阴极飞出到达靶的过程中所获得的总动能为：E=eU=1.602×10-19C×50kV=8.01×10-18kJ由于E=1/2m0v02所以电子击靶时的速度为：v0=(2E/m0)1/2=4.2×106m/s所发射连续谱的短波限λ0的大小仅取决于加速电压：λ0（Å）＝12400/U(伏) ＝0.248Å辐射出来的光子的最大动能为：E0＝hv＝h c/λ0＝1.99×10-15J3. 说明为什么对于同一材料其λK<λKβ<λKα?答:导致光电效应的X光子能量＝将物质K电子移到原子引力范围以外所需作的功hV k = W k以kα为例:hV kα = E L– E khe = W k – W L = hV k – hV L ∴h V k > h V k α∴λk<λk α以k β 为例:h V k β = E M – E k = W k – W M =h V k – h V M ∴ h V k > h V k β∴ λk<λk βE L – E k < E M – E k ∴hV k α < h V k β∴λk β < λk α4. 如果用Cu 靶X 光管照相，错用了Fe 滤片，会产生什么现象？答：Cu 的K α1,K α2, K β线都穿过来了，没有起到过滤的作用。
现代材料分析测试技术第一章绪论 ppt课件
PPT课件
22
绪论
材料现代研究方法 组织形貌分析
光学显微分析，扫描电子显微镜，扫描探针显微 镜，扫描隧道显微镜和原子力显微镜。
材料科学基础 固体中的原子键合
键合力与能量，杂化轨道的键合，分子轨道的 键合，原子间基本键型，离子键、共价键、金 属键，弱作用键
物相分析
物相分析的意义及含义,电磁波及物质波的衍射 理论,X射线衍射物相分析,电子衍射及显微分析
成分设计
煤炭、金属、水泥、陶瓷等等
PPT课件
6
“四要素”基本内涵
（1）成分、组成与结构
组织设计
PPT课件
7
“四要素”基本内涵
（1）成分、组成与结构
复合设计
PPT课件
8
“四要素”基本内涵
（2）合成与加工
所有尺度上原子、分子及分子团对结构的控制 新结构转化为材料与结构的演化过程 宏观加工引发的微观结构变化与“意外”现象
PPT课件
11
“四要素”基本内涵
腐蚀行为 环境腐蚀 应力腐蚀 氢脆
疲劳行为
弯曲疲劳 接触疲劳 拉压疲劳 振动疲劳
时效行为 组织稳定性 蠕变变形 老化 辐照脆化
PPT课件
复合环境行为
腐蚀+疲劳 疲劳+蠕变
12
合 成 设 计 （ 成 分 结 构 ）
材料科学与工程
加 工
宏观组织（晶 粒 形态 与尺寸） 微观组织（亚晶界、 枝晶间距、次生相） 强化相的形态、尺寸 及分布 多相合金的相结构 组织均匀性 控 成分均匀性（宏观与 构 微观偏析） 组织致密性 夹杂、气孔等 应力、变形、开 裂等 晶体结构缺陷（点缺 陷、位错、孪晶等） 非晶、微晶、纳米晶 及非平衡晶
现代材料分析技术第一章部分作业答案
a (030)
O
(020)
(010)
b O*
.(010)
. . (020) (030)
2d2 L2
arcsin(
H 2 K 2 L2 )
2a
2 0.006721
2d sin
d
a
H 2 K 2 L2
arcsin(
H 2 K 2 L2 )
2a
线 条
F2
强度
Ф
P F2Ф
归一化
1 13689.0 13.9662 2294199.74 100 2 10691.6 6.1348 393544.97 17 3 8873.6 3.8366 817066.89 36 4 7569.0 2.9105 264354.89 12
2.计算当管电压为50 kv时，电子在与靶碰撞时的速度与 动能以及所发射的连续谱的短波限和光子的最大动能。 解： 电子从阴极飞出到达靶的过程中所获得的总动能为
E=eU=1.602×10-19C×50kv=8.01×10-18kJ 所以电子与靶碰撞时的速度为
v0=(2E/m)1/2=4.2×106m/s 所发射连续谱的短波限λ0的大小仅取决于加速电压
若L为奇数 F 0 若L为偶数且H和K奇偶混杂 F 0
线 条
θ/（*）
HKL
P
Sinθ/λ nm-1
f
1 20.3 （110） 12 2.2501 58.5
2 29.2 （200） 6 3.1641 51.7
3 36.4 （211） 24 3.8488 47.1
4 43.6 （220） 12 4.4727 43.5
故需加的最低管电压应≥8.86(kv)， 所发射的荧光辐射波长是0.154纳米。
现代材料分析与测试技术材料分析作业汇编ppt

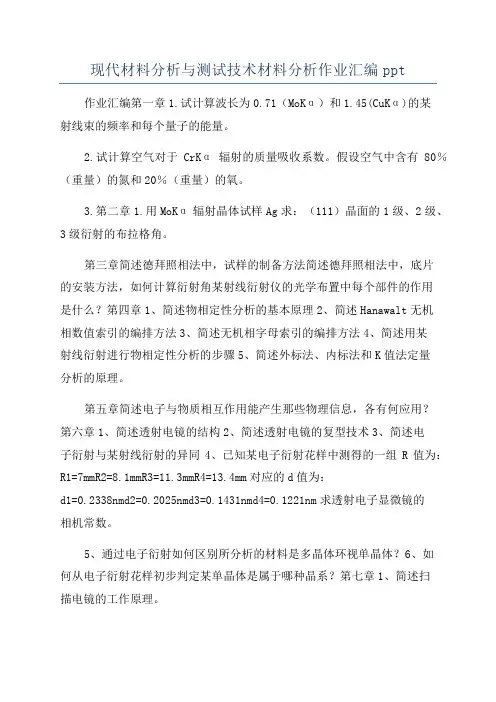

现代材料分析与测试技术材料分析作业汇编ppt作业汇编第一章1.试计算波长为0.71（MoKα）和1.45(CuKα)的某射线束的频率和每个量子的能量。
