逆变器简单测试步骤
逆变器出厂测试流程
逆变器出厂检测流程一、上电前检测（检测前需准备工具见附件）1、组装检测（检测参考工艺流程）：母排（主要是搭接和表面处理）；部件紧固（需要打力矩的要用力矩扳手）。
2、接线部分检测（1）电源部分（340VAC/220VAC/24VDC）a、查短路：主回路A/B/C之间、对地是否短路；控制回路零火之间、正负极之间、对地是否短路；主回路与控制回路之间是否短路。
b、电源回路通路是否正常：测试点：电源起始位置—中间节点位置—最后电源输出位置。
（2）逻辑控制部分(通过测量通断判断)a、主接触器控制：线圈主接触器触点b、内部风扇控制信号：线圈转换触点c、紧急信号：第一路常闭信号第二路常闭信号d、绝缘电阻报警信号：e、避雷器故障信号：f、滤波器温度反馈信号：二、上电后检测1、上220V控制电源（由外部引入，将自取电变压器回路断开）上电之前必须再查一遍电源回路是否短路a、观察现象，“一看、二模、三闻、四听”一看：查看各元器件电源指示灯是否正常：二模：摸一下电缆外皮是否温度过高三闻：是否有烧焦的味道四听：是否有异常声音2、逻辑控制部分确认系统程序和应用程序已下载，若没有，按照规范操作下载在测试点模拟逻辑，观察返回信号是否正常；a、主接触器控制：短接XT2-6—XT2-4接触器线圈得电，触点吸合，观察控制面板返回主接触器关闭信号。
b、内部风扇控制信号：NC_Drive强制AB1-20输出一个0电平信号，则继电器线圈得电，触点动作，内部风扇启动；（或者直接将XT2-11—XT2-3短接，内部风扇启动）c、紧急信号：按下紧急停止按钮，控制面板返回Emergency off信号d、绝缘电阻报警信号：将U1-L1—U1-L2短接，观察控制面板返回绝缘电阻报警信号。
e、避雷器故障信号：断开XT3-4—U3-12，观察控制面板返回避雷器故障信号；f、滤波器温度反馈信号：断开XT3-4—T1-21，观察控制面板返回滤波器温度信号3、万用表带电测量电源电压是否接近或等于220VAC/24VDC，正负极是否接反。
DC110V、AC220V单相逆变器试验作业指导书
DC110V/AC220V单相逆变器试验作业指导书安全风险提示悬挂本车禁止供电警示牌；接线时，断开配电柜内空气，确保全车无主电和控制点，防止造成作业人员伤害；类别：E2、E3级检修 系统：供电装置部件：DC110V/AC220V 单相逆变器DC110V/AC220V 充电器试验作业指导书适用车型： 25G 、25T 等型客车 作业人员：车辆电工 作业时间：90 ~ 120分钟/辆 作业材料：手套、作业帽、绝缘胶带 作业场所：预检平台、检修大库环境要求：通风、照明良好工装工具：电钳工具、电笔、棘轮扳手、手电筒、数字式万用表、供电牌警示牌DC600V 车下电源试验小车操作规程：DC600V 车下电源试验小车操作规程参考资料：1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号安全防护及注意事项：警告—— 1. 悬挂本车禁止供电警示牌。
警告—— 2. 专用试验设备不使用的接线端子须用绝缘胶带包扎好，防止试验过程中漏电。
基本技术要求：1. E2/E3修执行现车试验，整机性能不合格时可互换检修；2. 试验原则：先弱电，后强电，先轻载，后重载；3. E3修时，增加以下试验项目：输入过压保护试验、输入欠压保护试验、带载试验；4. 移动DC600V车下电源试验小车须专人操作，经操作培训后才能上岗。
关闭控制空开关闭Q1、序号作业项目工具及材料作业程序及技术标准1.5将DC600V车下电源试验小车，电源线挂于地面电源电力连接座。
劳动安全风险点：危险——车下静态检测时，作业人员在车上送电造成其他作业人员伤害。
风险卡控措施：在车上电源控制柜挂禁止供电警示牌。
2E2级检修功能试验电钳工具、移动DC600V车下电源试验小车2.1 E2级试验执行现车功能试验。
2.2 在车上综合柜中合上DC110V电源，单相逆变器应正常启动开始工作，无异音。
通电各元器件无异声、卡死、粘连，作用良好；扇热风扇工作良好，车上指示灯指示正确。
逆变器绝缘电阻

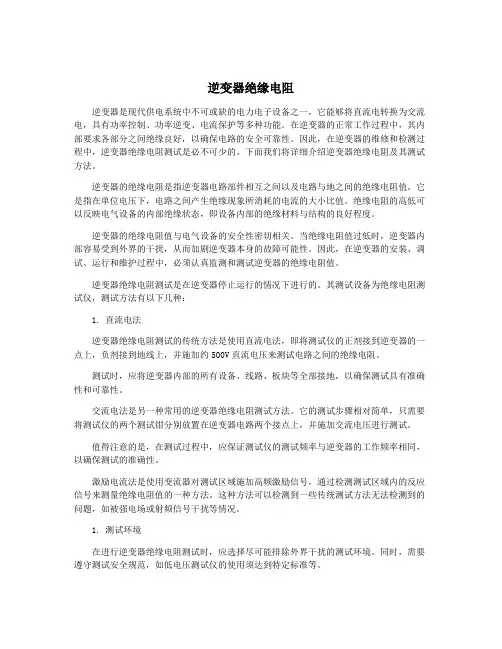

逆变器绝缘电阻逆变器是现代供电系统中不可或缺的电力电子设备之一，它能够将直流电转换为交流电，具有功率控制、功率逆变、电流保护等多种功能。
在逆变器的正常工作过程中，其内部要求各部分之间绝缘良好，以确保电路的安全可靠性。
因此，在逆变器的维修和检测过程中，逆变器绝缘电阻测试是必不可少的。
下面我们将详细介绍逆变器绝缘电阻及其测试方法。
逆变器的绝缘电阻是指逆变器电路部件相互之间以及电路与地之间的绝缘电阻值。
它是指在单位电压下，电路之间产生绝缘现象所消耗的电流的大小比值。
绝缘电阻的高低可以反映电气设备的内部绝缘状态，即设备内部的绝缘材料与结构的良好程度。
逆变器的绝缘电阻值与电气设备的安全性密切相关。
当绝缘电阻值过低时，逆变器内部容易受到外界的干扰，从而加剧逆变器本身的故障可能性。
因此，在逆变器的安装、调试、运行和维护过程中，必须认真监测和测试逆变器的绝缘电阻值。
逆变器绝缘电阻测试是在逆变器停止运行的情况下进行的。
其测试设备为绝缘电阻测试仪，测试方法有以下几种：1. 直流电法逆变器绝缘电阻测试的传统方法是使用直流电法，即将测试仪的正剂接到逆变器的一点上，负剂接到地线上，并施加约500V直流电压来测试电路之间的绝缘电阻。
测试时，应将逆变器内部的所有设备、线路、板块等全部接地，以确保测试具有准确性和可靠性。
交流电法是另一种常用的逆变器绝缘电阻测试方法。
它的测试步骤相对简单，只需要将测试仪的两个测试钳分别放置在逆变器电路两个接点上，并施加交流电压进行测试。
值得注意的是，在测试过程中，应保证测试仪的测试频率与逆变器的工作频率相同，以确保测试的准确性。
激励电流法是使用变流器对测试区域施加高频激励信号，通过检测测试区域内的反应信号来测量绝缘电阻值的一种方法。
这种方法可以检测到一些传统测试方法无法检测到的问题，如被强电场或射频信号干扰等情况。
1. 测试环境在进行逆变器绝缘电阻测试时，应选择尽可能排除外界干扰的测试环境。
同时，需要遵守测试安全规范，如低电压测试仪的使用须达到特定标准等。
逆变器实验报告规范
逆变器实验报告规范标题：逆变器实验报告规范摘要：本实验报告旨在规范逆变器实验报告的撰写要求，包括实验目的、实验原理、实验装置、实验步骤、实验结果及分析、实验结论等内容，以期提高实验报告的质量和规范性。
关键词：逆变器，实验报告，规范，实验步骤，实验结果一、实验目的逆变器是一种将直流电能转换为交流电能的装置，广泛应用于工业生产和生活中。
本实验旨在通过对逆变器的实验研究，掌握逆变器的工作原理和性能特点，为相关领域的研究和应用提供参考。
二、实验原理逆变器是一种将直流电能转换为交流电能的电力转换装置。
其工作原理是利用电子器件（如晶闸管、场效应管等）将直流电源转换为交流电源，从而实现电能的变换和传输。
逆变器的工作原理涉及电子器件的导通和关断控制，以及电压、电流的变换和调节等内容。
三、实验装置本实验所用的逆变器实验装置包括逆变器主机、直流电源、交流负载、电压、电流测量仪器等。
四、实验步骤1. 接通直流电源，调节电压和电流到设定值；2. 连接逆变器主机和交流负载，确保连接正确；3. 依次启动逆变器主机和交流负载，观察实验现象；4. 测量并记录逆变器主机的输入电压、电流和输出交流电压、电流等参数；5. 根据实验数据进行分析和总结。
五、实验结果及分析通过实验测量和数据分析，我们得到了逆变器主机的输入电压、电流和输出交流电压、电流等参数。
通过对这些数据的分析，我们可以得出逆变器的工作性能和特点，包括输出波形的谐波含量、效率、稳定性等方面的表现。
六、实验结论根据实验结果和分析，我们得出了对逆变器性能和特点的结论，以及对逆变器实验的总结和改进建议。
综上所述，本实验报告对逆变器实验报告的规范撰写提出了详细的要求和内容，以期提高实验报告的质量和规范性，为相关领域的研究和应用提供参考。
(完整版)光伏逆变器MPPT效率测试步骤方法
光伏逆变器MPPT效率测试步骤方法在现实生活中，由于阳光照射角度、云层、阴影等多种因素影响，光伏阵列接受到的阳光辐照度和相应温度在不同的条件下会有很大的差别，比如在早晨和中午，在晴朗和多云的天气下，特别是云层遮掩的影响，可能会造成短时间内辐照度的剧烈变化。
因此对于光伏逆变器而言，其必须具备应对阳光辐照度持续变化的策略，始终维持、或者是在尽可能短的时间内恢复到一个较高的MPPT精度水平，以及较高的转化效率，才能在现实生活中实现良好的发电效果。
目前光伏逆变器行业中各大厂商对于静态MPPT追踪算法的处理基本都展现出了很高的水准，可以精确地维持在非常接近100%的水平，为后端直流转交流的过程提供了良好的基础。
这一点也体现在各个型号的逆变器的总体效率参数上，标称值一般都很高。
而在逆变器实际的工作环境中，日照、温度等外部条件是处于实时动态变化的过程中，逆变器在这样的条件下工作，其动态效能也就成为了衡量其实际性能的不可忽视的重要指标。
在实验室的测试环境下，光伏模拟器作为可以直接模拟各种类型、各种配置的光伏阵列的高效模拟器，已经被广泛地应用于逆变器的测试。
但此前的测试更多地集中于模拟各种静态条件下（即在测试过程中维持给定的IV曲线不变化），或者是有限的低强度变化（如测试过程中会在给定的两条或数条IV曲线之间切换），较少涉及长时间、高强度的真实工作状况的模拟。
笔者关注使用光伏模拟器来模拟光伏阵列随时间而发生动态变化的输出，探究此动态MPPT测试功能的实用性和其中需要注意的要点。
由于动态天气的组合方式几乎无穷无尽，因此首要的问题是光伏模拟器提供了哪些典型类型的天气文档，以及是否有足够的灵活度来供客户自行生成新的天气文档，是否提供足够高的时间分辨率来支持快速的辐照度变化。
我们以光伏模拟与测试业内的知名品牌阿美特克ELGAR的光伏模拟器产品为例，其提供了晴天、多云、阴天等状况的典型天气情况实例（如下图1），另外支持直接在软件内制定或者通过外部数据处理软件（如EXCEL）生成自定义天气文档，时间分辨率为1秒。
储能逆变器 老化测试方案
储能逆变器老化测试方案储能逆变器的老化测试方案包括以下步骤：1. 选取样本：从生产线上选取一定数量的储能逆变器作为测试样本，确保样本具有代表性。
2. 测试环境设置：为确保测试结果的准确性，需要设置合适的测试环境，包括温度、湿度、光照等环境因素，以满足储能逆变器的实际使用条件。
3. 测试项目设计：根据储能逆变器的性能要求，设计合理的测试项目，包括但不限于以下内容：充放电测试：对储能逆变器进行充放电测试，观察其充电和放电过程中的电压、电流、功率等参数的变化情况，检查是否存在异常现象。
效率测试：测试储能逆变器的效率，即在一定输入功率下，输出功率与输入功率的比值。
通过效率测试可以评估储能逆变器的能量转换效率。
负载动态响应测试：模拟实际负载变化的情况，对储能逆变器的动态响应性能进行测试，检查其输出电压和频率的稳定性。
短路测试：对储能逆变器进行短路测试，观察其在短路情况下的保护反应和恢复性能。
寿命测试：通过长时间运行或频繁充放电的方式，对储能逆变器的寿命进行测试，评估其在长时间使用下的性能表现。
4. 测试过程：按照设计的测试项目对选取的样本进行测试，记录各项参数和结果。
5. 结果分析：对测试结果进行分析，对比各项参数的合格范围，判断储能逆变器的性能是否达标。
6. 改进措施：根据测试结果，针对存在的问题制定相应的改进措施，以提高储能逆变器的性能和稳定性。
7. 重复测试：在改进后，重复进行老化测试，以验证改进措施的有效性。
8. 报告撰写：撰写老化测试报告，详细记录测试过程、结果及改进措施等内容，为后续的产品研发和生产提供参考依据。
以上是储能逆变器老化测试方案的大致步骤，具体实施时可根据实际情况进行调整和优化。
（完整版）光伏逆变器MPPT效率测试步骤方法
（完整版）光伏逆变器MPPT效率测试步骤方法光伏逆变器MPPT效率测试步骤方法在现实生活中，由于阳光照射角度、云层、阴影等多种因素影响，光伏阵列接受到的阳光辐照度和相应温度在不同的条件下会有很大的差别，比如在早晨和中午，在晴朗和多云的天气下，特别是云层遮掩的影响，可能会造成短时间内辐照度的剧烈变化。
因此对于光伏逆变器而言，其必须具备应对阳光辐照度持续变化的策略，始终维持、或者是在尽可能短的时间内恢复到一个较高的MPPT精度水平，以及较高的转化效率，才能在现实生活中实现良好的发电效果。
目前光伏逆变器行业中各大厂商对于静态MPPT追踪算法的处理基本都展现出了很高的水准，可以精确地维持在非常接近100%的水平，为后端直流转交流的过程提供了良好的基础。
这一点也体现在各个型号的逆变器的总体效率参数上，标称值一般都很高。
而在逆变器实际的工作环境中，日照、温度等外部条件是处于实时动态变化的过程中，逆变器在这样的条件下工作，其动态效能也就成为了衡量其实际性能的不可忽视的重要指标。
在实验室的测试环境下，光伏模拟器作为可以直接模拟各种类型、各种配置的光伏阵列的高效模拟器，已经被广泛地应用于逆变器的测试。
但此前的测试更多地集中于模拟各种静态条件下（即在测试过程中维持给定的IV曲线不变化），或者是有限的低强度变化（如测试过程中会在给定的两条或数条IV曲线之间切换），较少涉及长时间、高强度的真实工作状况的模拟。
笔者关注使用光伏模拟器来模拟光伏阵列随时间而发生动态变化的输出，探究此动态MPPT测试功能的实用性和其中需要注意的要点。
由于动态天气的组合方式几乎无穷无尽，因此首要的问题是光伏模拟器提供了哪些典型类型的天气文档，以及是否有足够的灵活度来供客户自行生成新的天气文档，是否提供足够高的时间分辨率来支持快速的辐照度变化。
我们以光伏模拟与测试业内的知名品牌阿美特克ELGAR的光伏模拟器产品为例，其提供了晴天、多云、阴天等状况的典型天气情况实例（如下图1），另外支持直接在软件内制定或者通过外部数据处理软件（如EXCEL）生成自定义天气文档，时间分辨率为1秒。
光伏逆变器绝缘电阻测试标准
光伏逆变器绝缘电阻测试标准
光伏逆变器绝缘电阻测试标准是为了确保光伏逆变器的安全性，防止逆变器与电网、人体或其他设备之间发生漏电，造成触电或其他安全事故。
一.测试标准
光伏逆变器绝缘电阻测试标准主要包括以下内容：
测试方法：绝缘电阻测试通常采用交流电压测试法。
测试仪器应具有足够的输出电压和电流，以满足测试要求。
测试电压：光伏逆变器绝缘电阻测试电压应根据逆变器的额定电压确定。
一般来说，逆变器的额定电压每1000V，绝缘电阻应不低于1MΩ。
测试时间：绝缘电阻测试时间应不少于1分钟。
二.测试结果
如果测试结果低于标准要求，则表示逆变器的绝缘电阻不合格，可能存在安全隐患。
此时，应对逆变器进行维修或更换。
三.测试示意图
四.测试步骤
1. 将测试仪器的测试探头连接到逆变器的输入端和地线上。
2. 将测试仪器设置为交流电压测试模式，并输出指定的电压。
3. 记录测试仪器显示的绝缘电阻值。
4. 如果测试结果低于标准要求，则表示逆变器的绝缘电阻不合格。
五.注意事项
测试前应先断开逆变器的所有电源。
测试时应佩戴防护用品，防止触电。
测试仪器应定期校准，以确保测试结果准确。
储能逆变器温升测试
储能逆变器温升测试储能逆变器是一种能将电能储存起来并在需要时进行逆变输出的设备。
在实际应用中，储能逆变器的温升问题一直备受关注。
本文将从储能逆变器温升测试的背景、测试方法以及温升测试结果的分析等方面进行探讨。
一、背景储能逆变器的工作过程中会产生一定的热量，而过高的温度会对设备的性能和寿命造成不利影响。
因此，对储能逆变器的温升进行测试和评估是非常重要的。
二、测试方法储能逆变器温升测试通常采用以下几种方法：1. 实验室测试：在实验室环境中，通过给储能逆变器输入一定的负载电流，然后测量逆变器的温升情况。
这种方法可以较为准确地评估逆变器的温升性能。
2. 模拟计算：根据储能逆变器的电路结构和工作原理，建立数学模型进行计算，从而预测逆变器在不同工况下的温升情况。
这种方法可以在设计阶段就对逆变器进行温升评估，有助于提前发现问题并进行优化。
3. 实际运行监测：在储能逆变器实际运行中，通过安装温度传感器等设备对逆变器的温度进行监测，以获取真实的温升数据。
这种方法可以全面了解逆变器在实际工况下的温升情况，但需要较长时间的数据采集和分析。
三、温升测试结果分析对于储能逆变器的温升测试结果，需要进行综合分析和评估。
主要包括以下几个方面：1. 温升限制：根据储能逆变器的设计和规格要求，确定其允许的最大温升值。
测试结果应与该限制进行比较，以确定是否符合规范要求。
2. 散热设计评估：通过温升测试结果，评估储能逆变器的散热设计是否合理。
例如，通过测量不同部件的温度分布情况，可以判断是否存在散热不良的问题。
3. 长时间运行评估：在实际运行中，储能逆变器需要长时间工作。
因此，需要评估逆变器的温升情况是否会随着运行时间的增加而逐渐升高，以及是否存在过热导致故障的风险。
四、温升优化措施根据温升测试结果，可以采取一些优化措施来改善储能逆变器的温升性能。
例如：1. 散热设计优化：对储能逆变器的散热结构进行改进，增加散热表面积或者改善散热材料的导热性能，以提高散热效果。
逆变器接触电流测试方法
逆变器接触电流测试方法逆变器是一种将直流电转换为交流电的设备，在太阳能发电系统中起着重要的作用。
为了确保逆变器在正常运行中能够稳定地转换电流，需要进行接触电流测试。
本文将介绍逆变器接触电流测试的方法和步骤。
一、测试目的和原理逆变器接触电流测试的目的是检测逆变器内部的接触电阻和接触电流情况，以确保逆变器正常工作，并预防潜在的安全隐患。
测试原理是通过在逆变器输入端和输出端分别加上测试电压，利用欧姆定律计算出逆变器输入端和输出端的接触电阻和接触电流。
二、测试步骤1. 选择合适的测试电压：根据逆变器的额定电压和工作条件，选择适当的测试电压。
一般来说，测试电压应低于逆变器的额定电压，以避免损坏逆变器。
2. 准备测试设备：需要准备好测试电压源、万用表和测试线等设备。
3. 测试输入端接触电流：将测试电压源的正极连接到逆变器的输入正极，负极连接到逆变器的输入负极，将万用表的电流档位选择到合适的范围，记录下输入端的接触电流值。
4. 测试输出端接触电流：将测试电压源的正极连接到逆变器的输出正极，负极连接到逆变器的输出负极，将万用表的电流档位选择到合适的范围，记录下输出端的接触电流值。
5. 计算接触电阻：根据欧姆定律，通过测得的接触电流和测试电压，计算出逆变器输入端和输出端的接触电阻。
接触电阻的计算公式为：R = U/I，其中R为接触电阻，U为测试电压，I为接触电流。
6. 分析测试结果：根据计算得到的接触电阻值，判断逆变器的接触电流情况。
一般来说，接触电阻值越小，表示逆变器的接触性能越好。
三、注意事项1. 在进行接触电流测试前，必须确保逆变器处于停机状态，并断开与太阳能电池板和电网的连接。
2. 在连接测试线时，应确保良好的接触，避免接触电阻对测试结果的影响。
3. 在进行测试时，应注意安全，避免触及带电部分，以免发生触电事故。
4. 测试结果可能受到环境温度、湿度等因素的影响，因此应在相同的环境条件下进行多次测试，以取得准确可靠的结果。
逆变器短路测试方案
逆变器短路测试方案逆变器短路测试方案是对于逆变器电路可靠性检验的一种测试方法。
逆变器短路测试方案是通过在逆变器输出端接入短路负载来模拟逆变器故障，并检测逆变器的电路保护措施是否有效。
为了提交一个高质量的逆变器短路测试方案回答，以下是一些可以考虑的关键点和作者想要涵盖的内容：一、逆变器短路测试方案的基本原理和步骤逆变器短路测试的基本原理是通过在逆变器输出端短路来模拟故障，以测试逆变器电路保护措施是否有效。
逆变器短路测试的步骤包括：1. 在逆变器输出端接入短路负载；2. 运行逆变器并检测电路参数；3. 分析检测结果以确定逆变器电路保护措施的有效性。
二、逆变器短路测试方案的具体要点1. 确定短路负载的参数：短路负载的参数应具有足够的电流和功率密度，以确保测试的准确性。
2. 检测逆变器的电路参数：在测试期间，应检测电路电压、电流、温度和频率等参数。
3. 模拟典型故障：为了模拟逆变器的真实故障，测试应该模拟可能发生的故障情况，如电路短路,过流,过压等。
4. 检测逆变器的保护措施：在测试完成后，应通过分析测试结果来确定逆变器的电路保护是否有效，并对结果进行记录和分析。
三、逆变器短路测试方案的应用场景逆变器短路测试方案在以下场景中广泛应用：1. 逆变器生产过程中的质量控制测试；2. 逆变器安装和调试阶段的测试；3. 逆变器正常运行期间的定期检查。
逆变器短路测试方案是逆变器电路可靠性检验的一种重要测试方法。
逆变器短路测试方案可以确保逆变器电路保护措施在面对实际短路故障时可以有效保护逆变器电路。
因此，对于逆变器的生产和使用来说，逆变器短路测试方案都是非常必要的。
J6P DC-AC逆变器基本性能(参数) 测试条件及测试方法
J6P DC-AC逆变器基本性能（参数）测试条件及测试方法1, 输入电压过压保护图纸技术要求：≥32.5V时切断输出奉天的检测方式注意：1）先用万用表量测供电的直流稳压电源输出电压，确保其输出电压值显示的准确性后，测试时也可直接读取其显示的电压值（显示精度需至少小数点后1位）；2）为了保证直流稳压电源显示的电压与逆变器输入的板端电压误差最小，故空载进行测试，以便最大程度地减小线损电压。
3）过压保护电压设计在32V，由于硬件及软件的误差，实际会有±0.5V的公差存在。
a，测试条件：输出负载空载；输出接交流电压表或万用表。
b，测试方法：缓慢调升输入电压并观察输出电压，直到产品切断输出，插座红灯闪时，读取此时的输入电压值。
c，结果判定：读取到的电压在32V±0.5（31.5～32.5V）范围内时，判定合格。
图纸技术要求：电压恢复到29.5V以下时自动恢复工作奉天的检测方式注意：1）同上注意项12）同上注意项23）过压恢复电压设计在30V，由于硬件及软件的误差，实际会有±0.5V的公差存在。
a，测试条件：输出负载空载；输出接交流电压表或万用表。
b，测试方法：在产品过压保护后，缓慢调低输入电压并观察输出电压，直到产品恢复输出，插座绿灯亮时，读取此时的输入电压值。
c，结果判定：读取到的电压在30V±0.5（29.5～30.5V）范围内时，判定合格。
3, 输入电压欠压保护图纸技术要求：≤20.5V时切断输出奉天的检测方式注意：1）同上注意项12）同上注意项23）过压保护电压设计在21V，由于硬件及软件的误差，实际会有±0.5V的公差存在。
a，测试条件：输出负载空载；输出连接交流电压表或万用表。
b，测试方法：在产品正常工作后，缓慢调低输入电压并观察输出电压，直到产品切断输出，插座指示灯灭时，读取此时的输入电压值。
c，结果判定：读取到的电压在21V±0.5（20.5～21.5V）范围内时，判定合格。
光伏逆变器测试方法
光伏逆变器测试方法测试端子说明：逆变器的保护动作的信号主要是看逆变器的GB信号以及运转继电器信号。
具体项目的保护动作的要求其中哪个信号，请查看下表1。
GB：在9脚和10脚间串接一电阻，观察电阻两端电压波形，RY：在1脚和2脚间串接一电阻，给2脚一5V电压，观察电阻两端的电压波形。
表11模拟测试测试说明：a.由于逆变器并网工作时，以下项目无法进行实际测试，而在内部信号检测端施加等效信号进行模拟测试。
b.进行模拟测试之前，需把电感L2和L3的2脚从PCB上断开，如下图：图31.1 交流过电流测试测试方法：图4 交流过电流测试图a.按图3、4连接线路；b.把控制面板上的AC_I的端子拔掉，在AC_I的端子的2、4脚加入对应等效电流的交流电压信号。
如图4。
电流等效电压的关系：5A=1V。
交流过电流整定值24A对应的等效交流电压为4.8Vrms.c.电网频率为50Hz，加入对应频率的交流电压信号，从整定值的90%缓慢（0.1V 步长）增加到过流保护点，记录此时电压V1，换算成电流值；d.交流电压信号跳变：从0V开始跳变到V1+0.2，从0V开始跳变到过流保护整定值的110%，从0V开始跳变到过流保护整定值的150%，分别测量保护动作的时间；e.电网的频率设为60Hz，重复c～d步骤；判定标准：1、交流过流，保护装置能正常动作（查看GB信号变为高电平）,并且LED屏上显示故障一致；2、保护点在保护整定值的5%内，整定值最大不超过150%；3、保护动作时间在0.5秒以内。
1.2 直流过欠压保护测试方法：图5 直流过欠压测试图a.按图3、5接线路；b.把控制面板上的Solar_Vdc端子拔掉，从PV-OV/UV端子外加直流电压信号，1脚为正，2脚为负。
直流信号与实际直流电压关系：模拟信号1V=实际电压122.67V；c.电网频率为50Hz，直流电压从保护整定值的90%缓慢（0.01V步长）增加到保护点，记录保护点的电压值V1，换算成实际电压值；d.直流电压过压跳变：从额定电压开始跳变增加到保护点电压V1+0.01，从额定电压开始跳变增加到保护整定值的110%，从额定电压开始跳变增加到保护整定值的150%，分别测试量保护动作时间；e.直流电压从保护整定值的110%缓慢下降（0.01V步长）到保护装置动作为止，测量直流电压值V2；f.直流电压欠压跳变：从额定电压开始跳变下降到保护点电压V2-0.01，从额定电压开始跳变下降到保护整定值的90%，从额定电压开始跳变下降到保护整定值的80%，测试量保护动作时间；g.电网频率设为60Hz，重复c～f步骤。
逆变器低电压穿越测试方法
逆变器低电压穿越测试方法
逆变器低电压穿越测试是一种用于评估逆变器在低电压条件下的稳定性和性能的测试方法。
该测试旨在模拟逆变器在供电系统电压异常下的工作情况，例如电网故障或瞬时电压下降。
以下是进行逆变器低电压穿越测试的一般步骤：
1. 准备测试环境：确保测试环境符合相关标准和规范。
例如，确保电源线路能够供应足够的电力，并配备适当的保护设备。
2. 测量初始电压：使用合适的测试设备，在逆变器输入端测量初始电压。
该电压应为额定电压的一定百分比，通常在10%-30%之间。
3. 施加低电压：通过适当的电源控制设备，降低输入电压至预定值。
确保电压降低平稳，且在规定的时间内达到目标低电压。
4. 观察逆变器响应：监测逆变器的输出电压和电流，并记录下测试期间的变化。
关注逆变器是否能够正常工作并保持输出稳定。
5. 测试参数：可以对逆变器的其他参数进行测试，如频率调整能力、功率因数调整能力等。
根据测试需求，选择适当的测试参数并记录相关数据。
6. 结果分析：根据测试数据，评估逆变器在低电压条件下的表现。
比较其输出波形、频率稳定性等指标与规范或标准的要求，判断逆变器是否符合需求。
7. 测试报告：完成测试后，编制测试报告，详细描述测试环境、测试过程、测试结果等内容。
报告中应包含逆变器的详细型号、规格以及测试日期等信息。
通过逆变器低电压穿越测试，可以评估逆变器在低电压条件下的可靠性和稳定性，为逆变器的设计和选择提供参考依据。
测试结果可用于验证逆变器是否适用于特定的应用场景，以及是否满足相关标准和规范的要求。
逆变器测试方案
逆变器测试方案1. 引言逆变器是一种将直流（DC）电能转换为交流（AC）电能的装置，被广泛应用于太阳能发电、风能发电等可再生能源系统中。
逆变器的性能稳定性和可靠性对于电力系统的运行至关重要。
因此，对逆变器进行测试和评估是确保其正常运行的必要步骤。
本文将介绍一种逆变器测试方案，该方案可以用于评估逆变器的性能指标，包括转换效率、谐波失真、响应时间等。
通过测试可以确认逆变器的设计是否满足要求，并提供改进和优化的建议。
2. 测试目标逆变器测试的主要目标是评估其性能和功能是否符合设计要求。
具体目标如下：•测量逆变器的转换效率，以验证其能够有效地将直流电能转换为交流电能；•测量逆变器的谐波失真水平，以确保输出的交流电能符合国际标准；•测试逆变器的响应时间和稳定性，以验证其能够适应不同的负载和电网条件。
3. 测试方法以下是逆变器测试方案中的几个关键测试方法：3.1 转换效率测试转换效率是评估逆变器性能的重要指标之一。
测试流程如下：1.将逆变器连接到直流电源，并设置适当的直流电压和电流；2.连接交流负载到逆变器的输出端口；3.测量输入和输出电流、电压，并计算转换效率；4.重复测试过程，以获取一系列数据点。
3.2 谐波失真测试谐波失真是逆变器输出的交流电能中谐波成分的程度。
测试流程如下：1.将逆变器连接到交流负载，并设置适当的输入电压和负载电流；2.使用频谱分析仪测量逆变器的输出电压波形，并计算谐波失真；3.比较测试结果与国际标准，评估逆变器的谐波失真水平。
3.3 响应时间和稳定性测试逆变器的响应时间和稳定性对于应对电网的变化和负载扰动至关重要。
测试流程如下：1.在逆变器的输入端引入电网模拟器，并设置不同的电压和频率；2.监测逆变器的输出电压和频率的响应速度和稳定性；3.分析监测结果，并评估逆变器的响应时间和稳定性。
4. 测试设备逆变器测试需要用到以下设备：•直流电源：用于提供逆变器的直流电源；•频谱分析仪：用于测量逆变器的输出电压波形和谐波失真；•电网模拟器：用于模拟电网的变化和负载扰动。
逆变电机的检测、诊断与维修的方案
逆变电机的检测、诊断与维修的方案
逆变电机的检测、诊断与维修方案一般包括以下步骤：
1. 外观检查：首先检查电机外观是否有明显的物理损坏，如机壳变形、接线松动等。
2. 电气检测：使用万用表或特定的电气测试仪器，检测电机的电阻、绝缘电阻、绝缘强度、绕组的连通性等等。
这些测试可以帮助确定电机的电气性能是否正常。
3. 运行试验：将逆变电机接通电源，通过运行试验来观察电机的运行情况。
注意观察电机是否运转正常、转速是否稳定、是否有异常噪声等等。
4. 检查轴承和润滑系统：逆变电机的轴承和润滑系统是重要的部分，检查轴承是否有异常摩擦、噪声或过热现象，检查润滑系统是否正常工作。
5. 检查冷却系统：逆变电机往往需要冷却系统来保持温度稳定。
检查冷却系统的散热器、风扇、冷却液循环系统等，确保其正常运行。
6. 故障分析与修复：如果在以上步骤中发现问题，需要进行故障分析，并采取相应的修复措施。
修复可能涉及更换损坏部件、修补绝缘层、重新安装或调整部件等等。
请注意，以上内容仅为一般性的检测、诊断与维修方案，具体的操作步骤和注意事项可能会因电机型号和实际情况而有所不同。
对于逆变电机的维修和操作，建议您咨询专业的电机制造商或维修人员，以确保安全和正确性。
逆变器的检测
逆变器的检测试验项目金太阳认证标准要求的试验方法机体和结构质量检查目视检查，主要检查装置结构，装置的电器元件，装置布线及指示灯、按钮和导线的颜色。
转换效率试验无变压器型逆变器最大转换效率应不低于96%，含变压器型逆变器最大转换效率应不低于94%。
并网电流谐波试验逆变器额定功率运行时，注入电网的电流谐波总畸变率限值为额定电流的5%，奇次和偶次谐波电流含有率各不相同。
其他负载情况下运行时，逆变器注入电网的各次谐波电流值不得超过逆变器额定功率运行时注入电网的各次谐波电流值。
功率因数测定试验逆变器输出有功功率大于其额定功率的50%时，功率因数应不小于0.98（超前或滞后），输出有功功率在20%-50%时，功率因数应不小于0.95（超前或滞后）。
电网电压响应试验电网电压在GB/T 12325 中对应的电压等级所允许的偏差范围内时，逆变器应能正常工作。
电压（逆变器交流输出端）跳闸时间 V<50 0.1S50%115%135%电网频率响应试验电网频率在额定频率变化时，逆变器的工作状态应满足规定的响应时间，并做出响应。
当因为频率响应的问题逆变器切出电网后，在电网频率回复到允许运行的电网频率时，逆变器能重新启动运行。
直流分量试验逆变器额定功率并网运行时，向电网馈送的直流电流分量应不超过其输出电流额定值的0.5%或者5mA，取二者较大值。
电压不平衡度试验逆变器并网运行时（三相），引起接入电网公共连接点的三相电压不平衡度不超过GB/T15543规定的限值，公共连接点的负序电压不平衡度应不超过2%，短时不得超过4%，逆变器引起的负序电压不平衡度不超过1.3%，短时不超过2.6%。
噪声试验逆变器在最严酷的工况下，在距离设备水平位置1m处用声级计测量噪声，对于声压等级大于80dB的逆变器，应该与逆变器明显位置处加贴“听力损害”的警示标识。
说明书中要给出减少听力损害的指导。
防孤岛效应保护试验逆变器应具有防孤岛效应保护功能。
逆变器内部绝缘阻抗的检测步骤与流程
逆变器内部绝缘阻抗的检测步骤与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!逆变器内部绝缘阻抗检测的步骤与流程逆变器作为电力系统中的重要设备，其内部绝缘性能直接影响到设备的安全运行和使用寿命。
逆变器简单测试步骤
逆变器简单测试步骤1、检查柜内元器件表面情况是否正常，各个连接线插头是否插好。
2、均压电组的测量：如下图所示，用万用表表笔分别测量1、2之间和3、4之间的电阻值，其电阻值为2.3K欧姆。
装置中共有3组均压电组（每组电容组配一组这样的均压电组）均压电组均压电组与电容组的连接头3、滤波电阻测量：如图所示，用万用表的电阻档，测量下图中标着A、B端之间的电组，其电阻值约为2欧姆左右，逆变器上共有12个这样的电阻。
即每个IGBT 块有一个。
滤波电阻4、可控硅、触发电路及检测电路的模拟方式测试：直流侧进线开关。
1) 分断分断直流侧进线开关。
2) 等待放电至安全电压后，将电机大线拆开（拆两相绕组即可）3) 将电容组与装置分开。
4) 松开直流侧保险F41（+）上的螺丝A， F42（-）上的螺丝B（其中A、B如直流电压。
此时外接此时外接24V直流电压必须确保不能送下图所示），并接入24V直流电压。
入同母线的其它装置。
否则要拆掉直流侧保险F41（+）、F42（-），而将外接电源接到下口。
（接线时注意电源极性应与装置直流母线极性相对应）。
5) 送上控制电源。
6) 首先做一下工厂复位P060=2，P366=0，P970=0，复位完成后，P060=1（前提必须有该装置的参数备份），把逆变器参数P848.001（i001：各从动装置释放脉冲，位0用于主动装置的脉冲释放，位1用于第一台从动装置的脉冲释放等等，前提设定多台并联连接装置，该参数仅用于测试目的）的值由0改为1，面板显示0010（直流母线预充电），此时我们将参数P372改为1（参模拟运行允许装置不带DC母线电压进行选择模拟运行的功能参数。
模拟运行允许装置不带数P372选择模拟运行的功能参数。
测试运行，因此装置必须要有一部24V电源。
如果DC母线电压超过额定DC 母线电压的5%，不能选择模拟运行。
0=模拟运行无效，1=模拟运行有效）。
P100=17) 打内控合闸。
面板则显示正常。
24V型车载逆变器初测规格
24V型车载逆变器初测规格
一、所需治具：数字万用表20MHZ单踪示波器一台，电瓶夹输入
线一条直流电源一台，一这螺丝刀一把（小型）电气风一把。
二、测试流程：
1、将DC SOURTE直流源调至24V将逆变器裸板（补焊完成
尚未装壳）的输入端通过电瓶夹输入线接到DC SOURCE
将示波器的开关线短路。
2、打开DC SOURCE开关，电源显示0.8A---0.12A为正常绿灯
亮正常示波器形为左正常。
3、调整DC SOURCE将电压调整至
10.4---10.8会有鸣叫继续调低到10V以
下则无输出,红灯亮则说明欠压指报警保护正常。
4将示波器调整交流档，测输出电压并用小型一字螺丝刀，调电器RP1，直到输出电压为197V-198V。
5过压保护为15V将DC SOURCE电压调到18V，输出会消失红灯亮，则说明过压保压正常。
6用热风枪吹D5到75℃以上，红灯亮，无输出则说明过垫保护正常。
7将输出短路，红灯亮，无输出正常，重启电源应有正常输出，则说明过流保护、短路保护正常。
8用万用表交流档测试输入负与机壳间电压小于3V AC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逆变器简单测试步骤
1、检查柜内元器件表面情况是否正常，各个连接线插头是否插好。
2、均压电组的测量：如下图所示，用万用表表笔分别测量1、2之间和
3、4之间的电阻值，其电阻值为2.3K欧姆。
装置中共有3组均压电组（每组电容组配一组这样的均压电组）
均压电组
均压电组与电容组的连接头
3、滤波电阻测量：如图所示，用万用表的电阻档，测量下图中标着A、B端之间的电组，其电阻值约为2欧姆左右，逆变器上共有12个这样的电阻。
即每个IGBT 块有一个。
滤波电阻
4、可控硅、触发电路及检测电路的模拟方式测试：
1)分断直流侧进线开关。
2)等待放电至安全电压后，将电机大线拆开（拆两相绕组即可）
3)将电容组与装置分开。
4)松开直流侧保险F41（+）上的螺丝A， F42（-）上的螺丝B（其中A、B如
下图所示），并接入24V直流电压。
此时外接24V直流电压必须确保不能送入同母线的其它装置。
否则要拆掉直流侧保险F41（+）、F42（-），而将外接电源接到下口。
（接线时注意电源极性应与装置直流母线极性相对应）。
5)送上控制电源。
6)首先做一下工厂复位P060=2，P366=0，P970=0，复位完成后，P060=1（前提
必须有该装置的参数备份），把逆变器参数P848.001（i001：各从动装置释放脉冲，位0用于主动装置的脉冲释放，位1用于第一台从动装置的脉冲释放等等，前提设定多台并联连接装置，该参数仅用于测试目的）的值由0改为1，面板显示0010（直流母线预充电），此时我们将参数P372改为1（参数P372选择模拟运行的功能参数。
模拟运行允许装置不带DC母线电压进行测试运行，因此装置必须要有一部24V电源。
如果DC母线电压超过额定DC 母线电压的5%，不能选择模拟运行。
0=模拟运行无效，1=模拟运行有效）。
P100=1
7)打内控合闸。
面板则显示正常。
开始测试主装置，装置在面板上合闸后，进
入合闸0000运行状态，在此将给定加到50HZ运行.
8)用万用表分别测量直流测正、负对交流侧的电压，其值约为12.44V左右。
用交流档测量交流侧相间电压为19.7V左右。
如果正常，则说明装置可控硅、触发电路、检测电路基本上没有问题。
5、插入电容组。
用万用表的二极管档分别测量每组电容组的充放电情况，其方法为：如下图所示，分别测量1、2之间的插头和3、4之间的插头，其数值应该逐渐增加到0.5V以上就可以了，说明电容组没有问题。
（装置中电容组有三组，即有三组插头。
）
电容组的连接头
6、在确认没有问题后，断开控制电源，恢复逆变器电容组，将24V电源摘下。
7、分断整流单元，将整流回馈单元的参数P318由80改为50（P318是选择在激活中间回路电压下降时的中间电压给定值0.00~160.00，装置默认值为80），参数P571由0改为1（P571“Ud下降”命令源控制字1的第11位：0为Ud下降禁止、1为Ud下降有效，即Ud永久的下降） [改此参数目的：借助P571控制字源选择，当选择的命令沿出现时Ud给定值降至P318设定的值（1.35*U电源，整流* P318/100%）] 。
在直流母线电压降下来之后，送上逆变器的直流测的开关，然后整流单元再合闸，逆变器面板上电压显示为488V左右。
如下图所示：分别测量1、2之间的电压和3、4之间的电容组电压。
（电容组共有三组，上下两组均为160V左右，中间组电容电压为210V。
）分断整流电源后，将整流参数恢复，P318.1由50改回到80，P571的值由1改回到原来的0。
测量三组电容组的电压约为314V左右。
电容组的连接头
7、测量主从装置的相序：在测量完主从装置分别没有问题后，送电后参数恢复到工厂设置，将逆变器合闸给定50HZ频率运行，分别测量主从装置的相间电压为760V，测量主装置交流侧的每一相对应从装置的每一相的电压，之间的电压值为0的为相同相，不同相之间的电压为760V左右。
8、触发脉冲的测量：分断控制电源，拆下要测量组的光缆，如图所示：光缆的顺序是11-21-31-12-13-22-23-32-33。
如要测量第一相的触发脉冲，要把相应的11、12、13的光缆拆掉。
然后送上控制电源，看看拆掉的光缆是否发亮，正常时三根光缆都亮。
二、三组测量方法同上，测量光缆组分别为：21、21、23和31、32、33.
触发板光缆
9、最后恢复电机负载线。
合上变器刀开。
送上控制电源。
面板显示正常。
将内控线拆除。
整流单元合闸送电，逆变器显示正常。
注意：以上测试均在不带电机负载的情况完成的。
在测试过程中应注意安全，在送整流电的时候应远离柜子，在没有异常情况发生的情况下，再靠近柜子进行测量。
注：若进行装置测试时，没有参数备份，可在不恢复出厂设置的情况下进行操作。
步骤：
a)P372从0改为1（1=模拟运行有效）
b)P100从4改为1（将速度控制改为V/F控制）
在测试完成后，将24V直流拆除后，需恢复以上两个值。
（此方法视情况使用）。
