4、蒸发器的作用 蒸发器也是一种热交换器,是使低压、低温制冷剂液体在沸 腾过程中吸收被冷却介质 ( 空气、水、盐水或其他载冷剂 ) 的热量,从而达到制冷的目的。




溴化锂制冷机组技术的原理和特点 该技术以溴化锂溶液为工作介质，在发生器中，浓度较低的溴化锂溶液被加热介质加热， 温度升高，并在一定压力下沸腾，使制冷剂分离出来，成为冷剂蒸汽，溶液则被浓缩， 这一过程称为发生过程；发生器中产生的冷剂蒸汽进人冷凝器，被冷凝器中的冷却水冷 却而凝结成液态制冷剂，这一过程称为冷凝过程；液态制冷剂经节流装置节流，进人蒸 发器的水盘，液态制冷剂在吸取了蒸发器管内冷媒水的热量后立即蒸发，形成冷剂蒸汽， 使冷媒水的温度降低（即制冷）；为使蒸发器中的制冷剂的蒸发过程不断地进行，必须 将产生的冷剂蒸汽带走，由发生器出来的浓度较高的溶液进人吸收器吸收冷剂蒸汽，这 就是吸收器中的吸收过程；吸收过程放出的热量被吸收器管内的冷却水冷却，温度降低 并具有吸收冷剂蒸汽的能力；吸收器的稀溶液，由泵送往发生器，这样，机组便完成了 一个制冷循环。 该节能系统是以一种以热水、蒸汽、燃油、燃气以及各种废（余）为热 源，制取7℃以上冷水的制冷系统，目前可以利用65℃以上各种热源。其主要特点是： （1）可利用生产工艺过程中的废（余）热制取冷水，节省了为获得低温冷水而需要消耗 的电能等高品位能源。 （2）系统完全在真空状态运行，整个系统除了功率很小的屏蔽泵外，几乎没有运动部件， 运行安全可靠，使用寿命长。 （3）系统操作使用方便，自动化程度高，易于管理。

谢谢观看！！

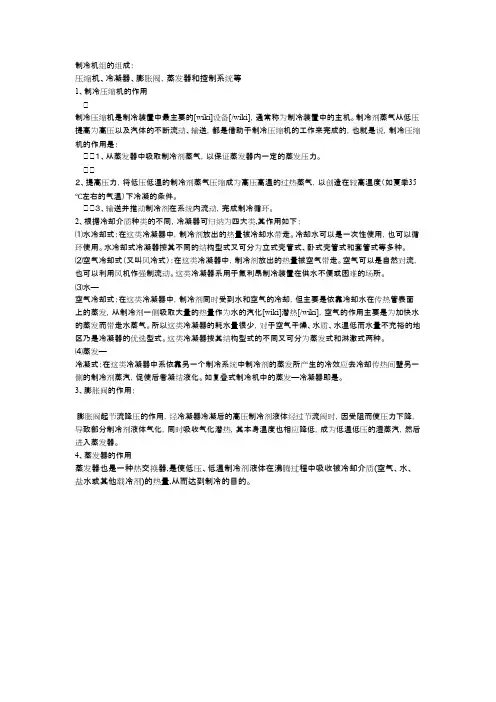

2 、 根 据 冷 却介 质 种 类 的不 同 ， 冷 凝器 可 归 纳 为四 大 类 , 其 作用 如 下： ⑴水冷却式：在这类冷凝器中，制冷剂放出的热量被冷却水带走。冷 却水可以是一次性使用，也可以循环使用。水冷却式冷凝器按其不同 的结构型式又可分为立式壳管式、卧式壳管式和套管式等多种。 ⑵ 空气冷却式（又叫风冷式）：在这类冷凝器中，制冷剂放出的热量被 空气带走。空气可以是自然对流，也可以利用风机作强制流动。这类 冷凝器系用于氟利昂制冷装置在供水不便或困难的场所。 ⑶水—空 气冷却式：在这类冷凝器中，制冷剂同时受到水和空气的冷却，但主 要是依靠冷却水在传热管表面上的蒸发，从制冷剂一侧吸取大量的热 量作为水的汽化[wiki]潜热[/wiki]，空气的作用主要是为加快水的蒸 发而带走水蒸气。所以这类冷凝器的耗水量很少，对于空气干燥、水 质、水温低而水量不充裕的地区乃是冷凝器的优选型式。这类冷凝器 按其结构型式的不同又可分为蒸发式和淋激式两种。 ⑷蒸发—冷凝 式：在这类冷凝器中系依靠另一个制冷系统中制冷剂的蒸发所产生的 冷效应去冷却传热间壁另一侧的制冷剂蒸汽，促使后者凝结液化。如 复叠式制冷机中的蒸发—冷凝器即是。



1.结构： 冷冻机组主要由压缩机、电机、供油系统、壳体、冷凝器、蒸发器、控制系统以及油分离器等组 成。 2.工作原理： 被冷却介质（冷冻水）流经蒸发器，制冷剂同时在蒸发器中低温沸腾，从被冷却介质（冷冻水）中吸 收热量，使其温度降低，在被冷却介质（冷冻水）洗涤进塔空气时达到降低空分系统进入分馏塔空气 温度的目的。在蒸发器中因沸腾产生的制冷剂蒸汽被压缩机进行压缩，排入油分离器除油，进入冷凝 器与冷却水进行换热，过冷后重新冷凝，经限流孔板膨胀后再次进入蒸发器进行制冷。而被冷却介质 （冷冻水）在洗涤进塔空气后（温度有一定程度上升），再次进入冷冻机蒸发器进行冷却。
制冷机组的组成




1、制冷压缩机的作用 制冷压缩机是制冷装置中最主要的设备，通常称为制 冷装置中的主机。制冷剂蒸气从低压提高为高压以及汽体 的不断流动、输送，都是借助于制冷压缩机的工作来完成 的，也就是说，制冷压缩机的作用是： １、从蒸发器中吸取制冷剂蒸气，以保证蒸发器内 一定的蒸发压力。 ２、提高压力，将低压低温的制冷剂蒸气压缩成为 高压高温的过热蒸气，以创造在较高温度（如夏季 35 ℃左 右的气温）下冷凝的条件。 ３、输送并推动制冷剂在系统内流动，完成制冷循 环。
