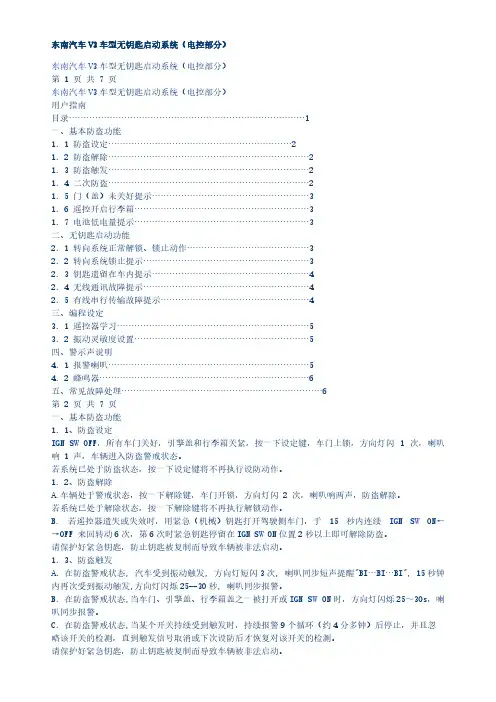

东南汽车V3车型无钥匙启动系统（电控部分）

用户指南

目录 (1)

一、基本防盗功能

1．1 防盗设定 (2)

1．2 防盗解除 (2)

1．3 防盗触发 (2)

1．4 二次防盗 (2)

1．5 门（盖）未关好提示 (3)

1．6 遥控开启行李箱 (3)

1．7 电池低电量提示 (3)

二、无钥匙启动功能

2．1 转向系统正常解锁、锁止动作 (3)

2．2 转向系统锁止提示 (3)

2．3 钥匙遗留在车内提示 (4)

2．4 无线通讯故障提示 (4)

2．5 有线串行传输故障提示 (4)

三、编程设定

3．1 遥控器学习 (5)

3．2 振动灵敏度设置 (5)

四、警示声说明

4．1 报警喇叭 (5)

4．2 蜂鸣器 (6)

五、常见故障处理 (6)

第 2 页共7 页

一、基本防盗功能

1．1、防盗设定

IG N SW OFF，所有车门关好，引擎盖和行李箱关紧，按一下设定键，车门上锁，方向灯闪1 次，喇叭响 1 声，车辆进入防盗警戒状态。

若系统已处于防盗状态，按一下设定键将不再执行设防动作。

1．2、防盗解除

A.车辆处于警戒状态，按一下解除键，车门开锁，方向灯闪 2 次，喇叭响两声，防盗解除。

若系统已处于解除状态，按一下解除键将不再执行解锁动作。

B. 若遥控器遗失或失效时，用紧急（机械）钥匙打开驾驶侧车门，于15 秒内连续IG N SW ON← →OFF 来回转动6次，第6次时紧急钥匙停留在IG N SW ON位置2秒以上即可解除防盗。

请保护好紧急钥匙，防止钥匙被复制而导致车辆被非法启动。

1．3、防盗触发

A．在防盗警戒状态, 汽车受到振动触发, 方向灯短闪3次, 喇叭同步短声提醒"BI…BI…BI", 15秒钟内再次受到振动触发,方向灯闪烁25--30秒, 喇叭同步报警。

B．在防盗警戒状态,当车门、引擎盖、行李箱盖之一被打开或IG N SW ON时，方向灯闪烁25～30s，喇叭同步报警。

C．在防盗警戒状态,当某个开关持续受到触发时，持续报警9个循环（约4分多钟）后停止，并且忽略该开关的检测，直到触发信号取消或下次设防后才恢复对该开关的检测。

请保护好紧急钥匙，防止钥匙被复制而导致车辆被非法启动。

1．4、二次防盗

IG N SW OFF 时，若遥控解锁后25 秒内车门还未被开启，则方向灯闪1 次，喇叭响1 声，车门自动上锁，再次进入防盗警戒状态。

遥控解锁后25 秒内若有任意一个触发信号，如:IG N SW ON、车辆受振动、行李箱盖被打开或车门被打开过，则此功能失效。

第 3 页共7 页

1．5、门（盖）未关好提示

在防盗解除状态下，按设定键设防时，若IG N SW ON/ACC或者有车门、行李箱盖和引擎盖三者其中之一未关好，则喇叭响三声和方向灯闪三下，表示设防不成功。车主应该先将IG N SW转到OFF并且关好所有门(盖)后再进行设防操作。

如果门（盖）都已关妥，IG N SW已转到OFF位置，按设定键设防时系统仍提示设防不成功，请检查车门开关、引擎盖开关和行李箱开关等回路是否故障。

1．6、遥控开启行李箱

按住行李箱开启键 1.5 秒以上，行李箱开启。若是在防盗警戒状态下开启行李箱，则系统自动解除警戒状态，车门自动解锁。

客户关好行李箱盖后应再按设定键设置防盗并锁止车门。

1．7、电池低电量提示

当按下遥控器按键时，如果遥控器指示灯为红色，表明电池电量过低，请及时更换电池。

①尽管遥控器指示灯没有亮红灯，当电池电量过低时，会导致遥控距离明显缩短；

②当遥控器指示灯亮红灯后，即使更换了新电池，累计按了三次遥控器任意键后，指示灯才会变回绿灯；

二、无钥匙启动功能

2．1、转向系统正常解锁、锁止动作

遥控器在感应范围内时，按下触发开关，解码器驱动电磁铁执行解锁动作；当触发开关断开，并且IG N SW OFF时，转向柱锁解码单元驱动电磁铁执行锁止动作。

当触发开关因故障断开后，若IG N SW在ON/ACC位置，转向柱锁解码单元将不会驱动电磁铁执行锁止动作。

2．2、转向系统锁止提示

A.当IG N SW ON/ACC时，打开驾驶侧车门，蜂鸣器发出25秒"DI..DI..DI.."响声，提醒客户在离开前锁止

第 4 页共7 页

转向系统。在提醒声发出后若驾驶侧门关闭或IG N SW OFF则蜂鸣器停止鸣叫。

B、在IG N SW ON/ACC时，驾驶侧车门打开又关闭，系统在3秒内侦测遥控器是否在车内（即感应范围内），若未发现遥控器，则喇叭短叫4声提醒客户锁止转向系统。

IG N SW ON/ACC状态下，每次开关驾驶侧车门后系统都进行扫描。

2．3、钥匙遗留在车内提示

在防盗解除状态下，系统检测到IG N SW ON/ACC-->OFF且驾驶侧车门有打开并关闭，系统在3秒后开始扫描是否有遥控器遗留在车内（即感应范围内），如有则喇叭短鸣5声报警，以提醒用户带走遥控器。若在3s内按遥控器设定键置系统于防盗状态则系统不扫描。

2．4、无线通讯故障提示

当出现以下情况之一时，按住触发开关，主机蜂鸣器响一长声提醒，表示主机与遥控器之间无线通讯故障；

①遥控器在感应范围外；

②智能电池电量耗尽；

③遥控器内部故障；

④主机低频发射电路故障；

⑤低频发射天线故障；

⑥周围有强电磁干扰；

2．5、有线串行传输故障提示
