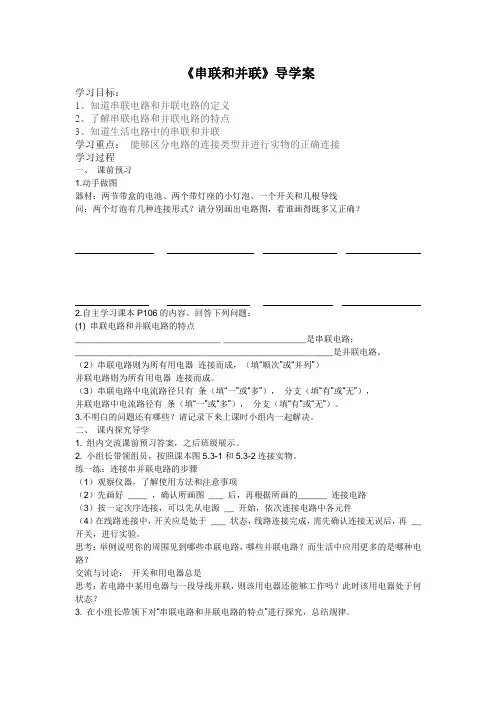

《串联和并联》导学案
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第十五章、电流和电路第3节《串联和并联》
【学习目标】:
1、知道串联电路和并联电路连接的特点;
2、会动手连串联电路和并联电路接
3、会画简单的串联、并联的电路图
【走进课堂】:
一、串联和并联
1、试试看:给你两只灯泡、一个开关和一个组电池组,要把他们连接起来有多少种方法。
要是把这些方法分成两类,你以什么为标准分成几类?
2、通过电路图的分析可知,把元件连接起来的电路叫做串联电路,把元件的连接起来的电路叫做并联电路。
3、根据电路图,用笔画线表示导线,把实物图连接起来。想想看:哪部分电路是干路?哪部分电路是支路?
4.同学们一起探究串联和并联电路分别有什么特点,并记录在下表中:
连接方式串联并联
电路图
电流路径电流有条路径电流有条路径
开关的作用
用电器之间的联系
(相互影响还是独立
工作)
1、节日小彩灯是的,你是如何判断的?
2、教室里的电灯和电扇是的,你是如何判断的?
3、某建筑物周围的装饰灯是的,你是如何判断的?
【课后巩固】
1、下列图中是串联电路的是,是并联电路的是。(填序号)
2、家庭电路中的电灯、电视机、电风扇等电器都是联的,它们工作时互相。
3、.如果一个开关能同时控制两盏灯,那么这两盏灯()
A.一定是串联的;
B.一定是并联的;
C.可能是串联,也可能是并联;
D.以上说法都正确.
4.有电源、一个开关、三盏电灯导线若干,想把它们连接在一个电路中,要求每盏电灯坏后都不影响别的电灯,它们之间应该()联。(画出电路图)
5、街上的路灯同时亮同时灭,它们是串联的吗?试说明理由。
【中考再现】
第3
题
第5题
第7题
1.电路和电路是最基本的电路.家里电灯、电视机、洗衣机等用电器是以方式连接的.
2、马路两旁路灯,其中一盏灯坏了不亮,其他路灯亮,说明马路上所有路灯是联的.节目里许多的彩灯连在一起,其中一盏坏了,则全部不亮,说明这些彩灯是联的.
3.下图甲图中两灯是联,乙图中两灯是联.
4.用一只开关同时控制两盏灯的亮与灭,则这两盏灯()
A.只能串联B.只能并联
C.可以串联,也可以并联D.无法判断
5.如图所示电路中,A、B、C、D是四个连接线,开关是闭合的.
①用导线将A、B连接,再将C、D连接,则灯L1和L2是联.
②用导线将A、D连接,则灯L1和L2是联.
6.如图所示电路中,当S1、S3断开时,S2闭合时,L1与L2是联;若同时闭合S1、S2、S3则会造成电路.
7.如图所示,若只需灯L1发光,则用导线连接接线柱;若连接,A、D接线柱,则灯L1、L2联;若使L1、L2并联,则接线柱A与B连接,接线柱C与连接.
8、如图所示的四个电路图中,各开关都闭合后,灯泡()
第6题
9、在图所示的各电路图中,能反映出Ll 、L2并联,开关S 断开后L1仍能发光的是( )
10、如图所示的四个电路图,开关S 能使L1和L2同时发光和熄灭的是( )
A.甲、丙;
B.乙、丁;
C.甲、丁 ;
D.丙、丁。
11、某单位保密室有两道门,只有当两道门都关上时(关一道门相当于闭合一个电键),值班室内的指示灯才会发光,表明门都关上了。下面几个电路图中符合要求的是( )
12、厨房的抽油烟机装有照明灯和排气扇,使用时,有时需要各自独立工作,有时需要它们同时工作,在如图所示的电路中,你认为符合上述要求的是( )
13、下图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )
A B C D
220 V S 1
M
S 2 220 V S
M
220 V
S 1 M
S 2
220 V S 1
M
S 2
A.红灯、黄灯、绿灯是串联的;B.红灯、黄灯、绿灯是并联的
C.红灯与黄灯并联后再与绿灯串联;D.绿灯与黄灯并联后再与红灯串联
14、如图所示,当开关均断开时,能亮的灯是________联的;当开关都闭合时,能亮的灯是________联的;当S1闭合、S2断开时,能亮的灯是________联的。
14题图15题图16题图
15、如图所示,在电路中要使电灯L1和L2并联,应闭合开关_______。为了防止电路出现短路,不能同时闭合开关______________。
16、如图所示的电路,如果使灯L1、L2串联,则应闭合开关__________,断开开关__________,如果使灯L1、L2并联,则应闭合开关__________,断开开关__________,如果闭合开关S1、S3,则会出现__________,这是不允许的。17、根据图甲所示的电路图,将图乙中的实物用铅笔线表示导线连接起来。(导线不许交叉)甲乙
18、如下图所示为一实物电路,请在右图的方框内画出所对应的电路图。
19.
如图5所示的电路图中,当开关S闭合后,两盏灯并联的电路是()
20、用一个开关控制两个电灯和一个小电动机同时工作,这三个用电器在电路中()
A.一定要并联B.一定要串联
C.可以串联也可以并联D.一定混联
21、某同学连接了图7所示的错误电路,请改正:
①要使电路中两灯串联,只要拆除导线(选填“a”、“b”、“c”或“d”);
②要使电路中两灯并联,只要将导线(选填“a”、“b”、“c”或“d”)的端改接到端。
A
B
D
C
a
b c
d
图5 图6
