小半径曲线

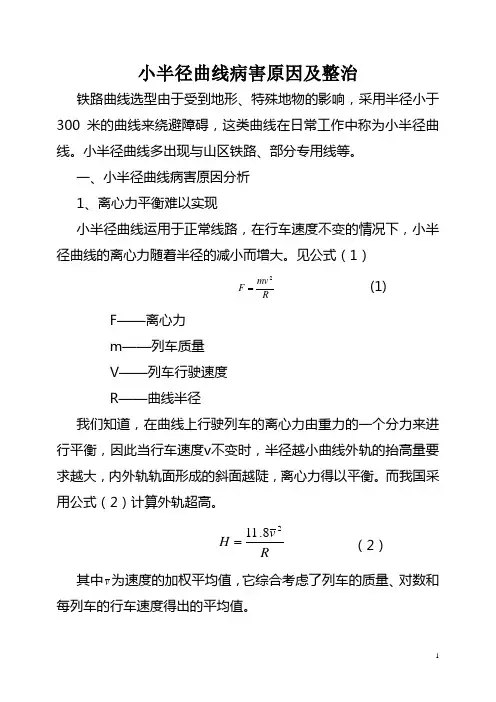

小半径曲线病害原因及整治铁路曲线选型由于受到地形、特殊地物的影响，采用半径小于300米的曲线来绕避障碍，这类曲线在日常工作中称为小半径曲线。
小半径曲线多出现与山区铁路、部分专用线等。
一、小半径曲线病害原因分析1、离心力平衡难以实现小半径曲线运用于正常线路，在行车速度不变的情况下，小半径曲线的离心力随着半径的减小而增大。
见公式（1）R mv F 2= (1)F ——离心力m ——列车质量V ——列车行驶速度R ——曲线半径我们知道，在曲线上行驶列车的离心力由重力的一个分力来进行平衡，因此当行车速度v 不变时，半径越小曲线外轨的抬高量要求越大，内外轨轨面形成的斜面越陡，离心力得以平衡。
而我国采用公式（2）计算外轨超高。
R v H 28.11= （2） 其中v 为速度的加权平均值，它综合考虑了列车的质量、对数和每列车的行车速度得出的平均值。
∑∑=i iii i m N v m N v (3) v ——速度的加权平均值H ——外轨超高量N i ——列车对数 由于列车正常行驶速度与v 存在差别，因此实际所需的外轨超高量与实际设置的超高量不一致，存在未被平衡的离心力。
特别列车以v max 、v min 通过曲线时，列车所受的离心力更是难以平衡。
2、横向力较大列车在轨道上运行，其方向由钢轨控制。
列车能够转弯是由于曲线外轨对车轮的挤压作用。
车轮与外轨的挤压、碰撞，曲线外轨作用于车轮一法向向（动）量，曲线半径越小，瞬时碰撞所产生的法向向量越大，外轨对车轮作用的力越大。
根据作用力与反作用力相等原理，我们知道车轮作用于外轨的法向力也越大。
3、轮轨之间运动复杂由于曲线半径较小，内外侧车轮与钢轨之间运动、摩擦方式既不是单一方式，也不是完全相同方式，难以描述。
4、线路实际线型与理论线型不一致。
对于曲线，曲线半径越大，实际线型与理论线型越趋于一致。
小半径曲线由于曲线半径较小，弧弦差较大，线路的圆顺性较差，线路实际线型与理论线型不一致。
完善改进铁路小半径曲线检修工艺
轮轨踏面法向力 FNY=－FNLsin(δL+Φw) FNZ= FNLcos(δL+Φw) 轮轨踏面法向力与轮轨接触角与轮对的侧滚角有关
轮轨接触几何参数
轮轨接触曲率半径
旋转蠕滑率右轮
通过计算分析可得出导向力和冲角与超高成线性关系， 欠超高的增加使导向力增大，冲角减小；速度增大，导向力增 大，冲角减小，且趋势明显。冲角越大，滑动距离越长，钢轨 侧磨就越严重，单一机车对钢轨的磨耗要比单一车辆严重。
钢轨磨耗有垂直磨耗和侧面磨耗两种形式： 钢轨总磨耗＝垂直磨耗+1/2侧面磨耗 钢轨垂直磨耗 主要是由于内外轨轮滚动距离与内外轨线长度不相适应 的长度差，要用轮对在钢轨上的滑行来加以调整，这是曲线 上钢轨垂直磨耗更加严重的主要原因。 钢轨侧面磨耗 引起钢轨侧面磨耗的原因，主要是导向轮的作用。车轮 在经过曲线时，导向轮轮缘紧压外轨侧面，产生很大的磨擦 力，固定轴距越大所产生的磨擦力也越大。由于鱼雷罐车的 固定轴距长、轴重大，而且受小半径曲线限制导向的作用， 后序车轮全部紧贴外轨，转向困难，进一步增大轮轨磨擦， 加剧外轨的磨耗 曲线半径与钢轨磨耗的关系曲线 由关系曲线可以看出，曲线半径越小，钢轨磨耗越大， 当曲线半径R<400m时，钢轨磨耗指数急剧增大，曲线半径 R>800m时,磨耗指数明显趋缓。
81 2012年第24期 (12月下) 《交通世界》
R轨道交通 AIL TRANSPORT
联接零件易松动，且破损率高 小半径曲线上联接零件承受的垂直冲击力和横向作用力
都比较大，在相同扭力矩的情况，小半径曲线联接零件容易 松动，而且当冲击力和横向力达到一定值，造成夹板及接头 螺栓折断，轨枕螺栓失效，枕木道钉浮离，轨距杆折断，轨 撑压裂，尼龙座挤劈，轨枕失效等病害。 机车车辆车轮磨损分析
对铁路小半径曲线养护

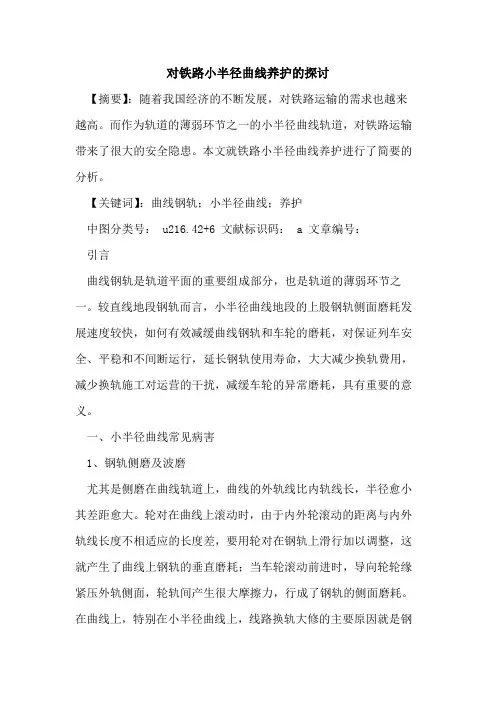

对铁路小半径曲线养护的探讨【摘要】：随着我国经济的不断发展，对铁路运输的需求也越来越高。
而作为轨道的薄弱环节之一的小半径曲线轨道，对铁路运输带来了很大的安全隐患。
本文就铁路小半径曲线养护进行了简要的分析。
【关键词】：曲线钢轨；小半径曲线；养护中图分类号： u216.42+6 文献标识码： a 文章编号：引言曲线钢轨是轨道平面的重要组成部分，也是轨道的薄弱环节之一。
较直线地段钢轨而言，小半径曲线地段的上股钢轨侧面磨耗发展速度较快，如何有效减缓曲线钢轨和车轮的磨耗，对保证列车安全、平稳和不间断运行，延长钢轨使用寿命，大大减少换轨费用，减少换轨施工对运营的干扰，减缓车轮的异常磨耗，具有重要的意义。
一、小半径曲线常见病害1、钢轨侧磨及波磨尤其是侧磨在曲线轨道上，曲线的外轨线比内轨线长，半径愈小其差距愈大。
轮对在曲线上滚动时，由于内外轮滚动的距离与内外轨线长度不相适应的长度差，要用轮对在钢轨上滑行加以调整，这就产生了曲线上钢轨的垂直磨耗；当车轮滚动前进时，导向轮轮缘紧压外轨侧面，轮轨间产生很大摩擦力，行成了钢轨的侧面磨耗。
在曲线上，特别在小半径曲线上，线路换轨大修的主要原因就是钢轨磨耗。
如何减少或消除曲线钢轨的磨耗，延长钢轨的使用年限，是研究解决小半径曲线病害的主要方向。
2、几何尺寸易变化、保持周期短，尤其是轨距小半径曲线上轨距、水平、高低、方向相对其他线路容易发生变化，保持的周期短，特别是轨距扩大相当普遍，并且随着钢轨侧磨的增加而逐渐加剧。
小半径曲线上联结零件承受的冲击力比较大，在相同扭力距的情况下，小半径曲线联结零件更易松动，而且当冲击力达到一定值时，易造成混凝土枕立螺栓失效、木枕道钉浮离、轨距杆折断、轨撑压裂、尼龙座挤碎、轨枕挡肩破损等问题。
钢轨接头“支嘴”钢轨小腰有硬弯，接头夹板有变形现象，小半径曲线在列车横向水平力的作用下，由圆弧状变为“支嘴”或小腰有硬弯。
钢轨在外界力的长期作用下，极易造成接头夹板的变形，加之钢轨变形及设备欠修造成的夹板压弯，致使接头支嘴现象不断恶化。
小半径曲线整治标准
小半径曲线整治标准的指导意见为提升曲线的养护水平，统一曲线养护维修的标准，特规范曲线作业标准如下：1.正线曲线现存的69型轨枕退役，更换为Ⅲ型轨枕。
2.钢轨侧磨达到轻伤标准时，进行更换新钢轨或再用钢轨。
3.更换新钢轨或再用钢轨时要同步更换新扣件、胶垫、挡座或再用扣件、胶垫、挡座。
4.根据《铁路线路修理规则》第3.6.1条规定：调整 R ≤400轨距杆每25m安设10根，轨撑每25m安设14对；400＜R≤600轨距杆每25m安设10根，轨撑每25m安设10对。
5.根据《铁路线路修理规则》第6.2.1条规定：V≤120km/h的小半径曲线轨距容许偏差管理值作业验收按照+6、-2mm，日常管理按经常保养值+7、-4mm进行分析和处理。
6.小半径曲线钢轨侧面磨耗达到以下标准及时进行修理。
①新上线使用的钢轨，力争2个月后进行安排钢轨打磨。
②根据《铁路线路修理规则》第3.4.12条规定：曲线地段钢轨侧面磨耗在未达到轻伤标准前，应有计划地调边或直线地段钢轨倒换使用。
R≥400m，50kg轨侧磨达到5mm时、60kg轨侧磨达到8mm时，进行调边，并力争安排进行打磨。
调边后50kg轨侧磨达到12mm、60kg轨侧磨达到14mm前进行更换。
③R﹤400m,不允许调边，50kg轨侧磨达到12mm、60kg 轨侧磨达到14mm前进行更换。
7.小半径曲线对ZH、HY、YH、HZ、QZ点进行安设定位地锚拉杆进行桩点控制。
8.根据《铁路线路修理规则》第3.7.10条规定：曲线正矢经常保养容许偏差中，增加圆曲线正矢差内容，同时将容许偏差分为三个等级，即：Ⅰ级为作业验收标准、Ⅱ级为经常保养标准、Ⅲ级为临时补修标准。
日常管理按经常保养标准进行分析和处理。
Ⅰ级：Ⅱ级：Ⅲ级：9.根据《铁路工务技术手册轨道》第三章第四节的要求：曲线无侧面磨耗时，60kg轨内侧扣板型号为6#，尼龙挡座为4#；外侧扣板型号为10#，尼龙挡座为2#，弹条为B型；50kg轨内侧扣板型号为14#，尼龙挡座为4#；外侧扣板型号为20#，尼龙挡座为2#，弹条为A型。
铁路小半径曲线日常维修遇到的病害及整治措施探讨
轨距是钢轨顶下面 １ ｍ范围内两股钢轨作用边 之间的最 ６ｍ 小距离 ， 我国标准轨距允许偏差值不能小 于 ｌ ３ ｍ。直线地段 ３ａ ４
的轨道 两 股钢 轨 之 间应 保持 一定 的距离 ，ｌ ｆ线轨 距应 考 虑加 宽 ， ｌ １ 轨
轨距不均匀 、 曲线坑洼等。这些病害在铁路提速 、 重载运输 巾显 得尤为 突出 ， 不但加大 了线路 的维修工作量 ． 增加 了维 修成本 ， 而且影响了铁路运输安全生产 ， 一旦发生行车事故 ． 会给国家 将
取有效措施加 以整治， 并加强对 小半 径曲线 的 日常养护和维修 ，
不断提高线路的维修质量 ， 保持线路 良好 的工作状 态， 才能确保
铁 路 运 输安 全生 产 ， 高 铁路 运 输 效 率 。 提
２ 小 半径 曲线病 害的现状 及成 因分析
本文 以太原铁路局原平丁务段为例。该段地处晋北 山区， 其
拨 道 ， 大 了鹅 头 。 增 ２ 小半 径 曲线 轨距 不 均 匀 的成 因 ． ２
大， 给铁路行车安全带来隐患 。 此 ， 铁路 工务部 门只有对小 半 径曲线 日常维修遇到的病 害成因进行认真分析 ，并采取有效 的
措 施 加 以整 治 ， 强 对 小 半 径 曲 线 的 养 护 和 维 修 ， 能 保 证 线 路 加 才
小半 径 曲 线病 害的 现状 及 成 因进 行 了分 析 ， 出 了小半 径 曲 线病 害 的整 治措 施 。 提
关 键 词 ： 半径 曲线 ； 小 日常 维修 ； 害 成 因 ； 治措 施 病 整 中 图分 类 号 ： ２ ６ Ｕ １． ４ 文 献标 识 码 ： Ａ
２１ 小 半 径 曲线 “ 头 ” 害 成 因 ． 鹅 病 ．
的 良好状态 ， 确保铁路运输安全 ， 以适应铁路快速发展的要求 。
