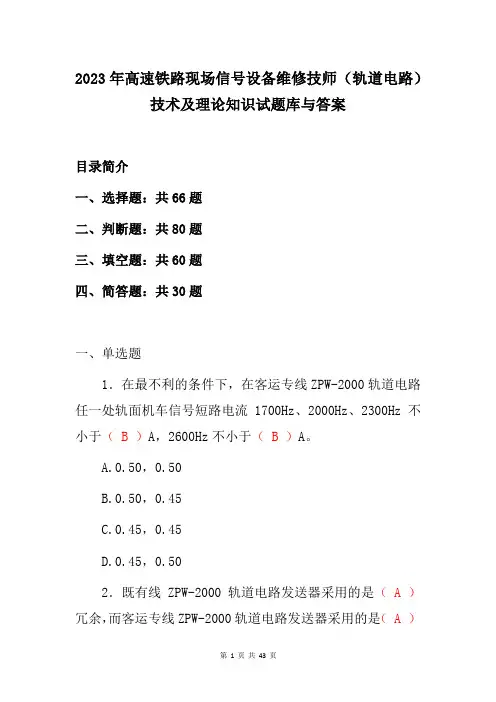

2023年高速铁路现场信号设备维修技师(轨道电路)技术及理论知识试题库与答案
2023年高速铁路现场信号设备维修技师（轨道电路）技术及理论知识试题库与答案目录简介一、选择题：共66题二、判断题：共80题三、填空题：共60题四、简答题：共30题一、单选题1．在最不利的条件下，在客运专线ZPW-2000轨道电路任一处轨面机车信号短路电流1700Hz、2000Hz、2300Hz不小于（ B ）A，2600Hz不小于（ B ）A。
A.0.50，0.50B.0.50，0.45C.0.45，0.45D.0.45，0.502．既有线ZPW-2000轨道电路发送器采用的是（ A ）冗余，而客运专线ZPW-2000轨道电路发送器采用的是（ A ）冗余。
A.N+1、1+1B.1+1、1+1C.1+1、N+1D.N+1、N+13．调谐区设备安装应满足以空芯线圈安装点为准，两侧调谐单元安装点距离该点（ A ）A.不小于14.5mB.不大于14.65mC.不小于14.5m、不大于14.65mD.大于14.65m4．ZPW-2000A型无绝缘移频自动闭塞系统，SPT型铁路信号数字电缆，（ A ）总长10km。
A.直径1.0mmB.直径2.0mmC.直径3.0mmD.直径4.0mm5．ZPW-2000A型无绝缘移频自动闭塞系统，一般条件下，按（ C ）道喳电阻设计，实现轨道电路与SPT传输电缆的匹配连接。
A.0.1Ω?km～1.0Ω?kmB.0.2Ω?km～1.0Ω?kmC.0.3Ω?km～1.0Ω?kmD.0.4Ω?km～1.0Ω?km6．ZPW-2000A型无绝缘移频自动闭塞系统各低频信号频率的频率偏移应小于（ A ）Hz。
A.0.1B.0.15C.0.2D.0.257．ZPW-2000A型无绝缘移频自动闭塞系统载频切换码的低频频率为（ B ）Hz。
A.29B.25.7C.27.9D.24.68．ZPW-2000A无绝缘移频轨道电路在调整状态时，轨出1的电压不小于（ C ）mV。
A.500B.450C.240D.1009．ZPW-2000A型无绝缘移频自动闭塞系统信号机安装需要满足建筑接近限界要求，安装在距发送端调谐单元中心（ D ）的位置A.大于或等于1000mmB.小于或等于1200mmC.大于或等于1200mmD.大于或等于1000mm、小于或等于1200mm10．ZPW-2000A型无绝缘移频自动闭塞系统闭环检测码的低频频率为（ C ）Hz。
信号工技师题库考点三
信号工技师题库考点三1、填空题ZPW-2000A，当同时发送25Hz轨道信息和ZPW-2000A信息时，电缆内的合成电压不超过电缆允许的最高耐压值（）。
正确答案：500V2、单选信号微机监测系统（江南博哥）可以实现锁闭继电器第（）上接点封连动态监测，记录并报警。
A、2组B、4组C、6组D、8组正确答案：D3、填空题轨道电路限流电阻作用之一是：当轨道电路（）时保护送电电源不会被烧坏。
正确答案：送电端轨面短路4、填空题对T.CL—3型驼峰测速雷达测试多普勒模拟信号时，（）分别放置在“3”“6”“12”“24”km四档。
正确答案：速度量程开关5、单选如曝光量增加1倍，底片黑度增加0.09，该胶片反差系数为（）。
A.2B.0.45C.3D.2.2正确答案：C6、单选ZD7-A型电动转辙机的摩擦电流为（）。
A、5.2A～6.2AB、6.2A～7.2AC、7.8A～8.7AD、8.2A～9.2A正确答案：C7、填空题电务部门接到道口设备发生故障时，要在（）小时内组织修复恢复使用（特殊原因除外）。
正确答案：248、问答题列车全部接入中间出岔股道并且停在中间道岔区段前面时，中间道岔是怎样延时解锁的？正确答案：列车全部进入股道后，停在中间道岔区段前面时：CSHJ和CSJ不能立即励磁吸起，从咽喉最末一个道岔解锁时算起要等3分钟后，CSHJ才吸起并带动CSJ吸起，然后通过解锁网络使中间岔区段的1LJ、2LJ相继吸起，最后使中间道岔解锁9、填空题道岔辙岔心上的导电销，由电务部门检查，（）时由电务部门通知工务部门焊修。
正确答案：导电销脱落10、问答题TW-2驼峰自动控制系统下层控制器怎样判断轨道电路分路不良？正确答案：该功能的运算在下层进路控制器中进行。
本系统利用峰顶计轴或作业计划中的辆数信息（推测勾车长度）、事先放在计算机内的站场区段距离参数表中的区段长度及勾车通过轨道区段的最高限制速度（第一分路道岔为18.0公里／小时、其它区段为21.6公里／小时），计算勾车从占用到出清该道岔区段的最小时限，称为“轨道电路区段占用屏蔽时间”。
信号工考试：铁路信号工考试答案(三)
信号工考试：铁路信号工考试答案（三）1、单选ZPW-2000A型无绝缘轨道电路在载频为2咖HZ区段，设置的补偿电容容量为OOA.40μFB.46μFC.50μFD.55μF正确答案：C2、填空题（江南博哥）在绘制车站信号平面布置图时.，按照规定将下行咽喉绘制在图纸的。
正确答案：左侧3、单选下述哪项不是深II度烧伤的特点OA,创面可有或无水疱B.创面痛觉迟钝C.有时可见树枝状栓塞血管D∙如无感染，3-4周可愈合E.愈合后多留有增生性瘢痕正确答案：C参考解析：本题主要了解对烧伤深度的基本掌握情况。
4、单选提供给一体化机车信号主机工作的I1.OV电源从O插座输入。
Λ.X26B.X25C.X24D.X23或X22正确答案：A5、问答题三相交流电源屏是如何进行断相保护的？正确答案：三相交流电源屏是靠相序保护器来进行断相保护的。
因为相序保护器不仅能以对其监督的电源进行相序保护，还有进行断相保护的功能，所以只需用相序保护器就可完成断相保护功能。
6、填空题感应调压器有单相和O之分。
正确答案：三相7、单选机车信号记录数据经转储后保存在软件安装目录下O文件夹中。
A、/dataB、/test-dataC、/记录数据D、/机车信号记录器正确答案：B8、填空题JT-C系列机车信号设备由机车蓄电池供电，标称电压OV。
设备在77V~138V（标称电压的-30%~+25用）供电电压范围内，应能正常工作。
正确答案：I1.O9、问答题在进站信号机显示两个黄灯后，第二位黄灯因故灭灯，此时进站信号机显示会发生什么变化？为什么？正确答案：在进站信号机显示两个黄灯以后，第二位黄灯因故灭灯，此时进站信号机显示禁止信号一红灯。
因为在进站信号点灯的第一位黄灯电路中串接了2DJ 前接点，当第二位黄灯灭灯时，由于2DJI-DJI-1.XJI,使第一位黄灯也灭灯、信号关闭，改点禁止灯光一红灯。
10、问答题什么是绝对信号？正确答案：绝对信号是指列车必须无条件遵守的停车信号。
2024年信号工定岗考试复习题库及答案(共50题)
2024年信号工定岗考试复习题库及答案（共50题）1.ZPW-2000A无绝缘轨道电路测量分路残压采用O。
标准分路线进行测量。
CA0.06B0.01C0.15D0.22.ZPW-2000A无绝缘轨道电路在最不利条件下测量分路残压,“轨出1〃应（）mVoAA不大于140B不小于140C不大于240D不小于2403.ZPW-2000A无绝缘轨道电路应能实现全面断轨检查，当发生主轨断轨时，“轨出Γ,电压不得高于（）mV。
BA120B140C240D3304.ZPW-2000A无绝缘轨道电路应能实现全面断轨检查，当发生小轨断轨时，“轨出2〃电压不得高于OmVoAA63B65C70D745.靠近通过信号机的的匹配变压器的位置距通过信号机的距离为（）m。
BA0.8~lB1~1.2CL2~L4DL4~L56.以空心线圈为准,两侧调谐单元安装点距离该点不小于（）m,不大于（）m o BA14.5、14.55B14.5>14.65C14.45、14.55D14.45、14.657.ZPW-2000轨道电路的防护盒边缘距钢轨内侧不得小于（）mn‰DA100B150C1000D15008.对于机械绝缘节与调谐单元的结合部，一般都将调谐单元与机械绝缘节空心线圈放置于同一双体盒，匹配变压器放置于另一个双体盒中，这两盒双体盒之间的距离为Omm。
CA500B600C700D8009.ZPW-2000轨道电路补偿电容设置在（）。
AA主轨B小轨C调谐区D整个轨道区段10.区间ZPW-2000轨道电路调谐单元与与钢轨连接采用2m专用钢包铜双头引接线，断股不得超过ODA1/2B1/3C1/4D1/511.25HZ轨道电路中，当轨道线圈和局部线圈电源满足规定的相位和频率要求时，GJ（）,轨道电路处于（）状态，表示轨道电路（）。
BA吸起；调整；列车占用；B吸起；调整；空闲；C落下；分路；空闲落下；D分路；列车占用12.25HZ轨道电源屏分别供出O轨道电源和O局部电源。
2024年交通相关-铁路职业技能鉴定-铁路信号工考试历年真题常考点试题2带答案
2024年交通相关-铁路职业技能鉴定-铁路信号工考试历年真题常考点试题带答案（图片大小可任意调节）第1卷一.判断题(共10题)1.自动闭塞的闭塞分区被占用或轨道电路失效时防护该闭塞区段的信号机应自动关闭。
2.可以代替行车人员按压按钮转换道岔检查进路办理闭塞和开放信号。
3.应急预案按险情等级和影响度分为ABC三类电务段负责制定AB类预案。
4.64D 继电半自动闭塞当接车站JBD亮红灯时说明列车已到达。
5.对锁闭的区段应能实施区段故障解锁列车或车列占用进路后其运行前方区段不能实施区段故障解锁6.当计算机联锁设备发生故障使用应急台操纵道岔时允许同时使用手摇把转换道岔7.信号工任职基本文化程度应不低于初中文化水平。
8.当外线任何-一个发生断线和混线时都可能导致进路错误解锁道岔错误转换以及信号机错误开放。
9.调车信号点灯电路当信号机灯泡断丝后DJ就落下。
10.信号设备的专用输出交直流电源均应对地绝缘。
第2卷2.ZPW-2000A 无绝缘移频自动闭塞区间调谐区的死区间的长度为≥5m。
3.车站区间信号设备检修实行天窗修驼峰设备检修实行停轮修。
4.列车调度指挥系统采用独立的业务专网铁道部调度指挥中心和铁路局调度所采用双局域网车站可采用单局域网。
5.64D继电半自动闭塞正常办理对方站发来通知到达信号时TDJ吸起和到达复原信号FXJ吸起后发车站的BSJ吸起并自闭。
6.凡影响营业线行车的维修作业均应纳入天窗不准利用列车间隔进行天窗内无法完成维修作业必须纳入铁路局月度施工计划。
7.带电的设备不能直接接地只能通过适当的防雷元件接地。
8.使用64D半自动闭塞的双方车站同时按下BSA时会引起半自动闭塞电路的动作烦乱。
9.ZPW-2000A 无绝缘移频自动闭塞钢轨的引接线与钢轨采用塞钉连接方式接地电阻不大于1欧。
10.更换轨道电路的各种绝缘属于信号工区要求公务配合的项目。
第1卷参考答案一.判断题1.参考答案：正确2.参考答案：错误3.参考答案：错误4.参考答案：错误6.参考答案：错误7.参考答案：错误8.参考答案：错误9.参考答案：正确10.参考答案：正确第2卷参考答案一.判断题1.参考答案：错误2.参考答案：错误3.参考答案：正确4.参考答案：正确6.参考答案：正确7.参考答案：正确8.参考答案：错误9.参考答案：错误10.参考答案：正确。
轨道交通信号工(高级技师)资格考试题库(完整版)
轨道交通信号工（高级技师）资格考试题库（完整版）单选题（总共189题）1.ZPW-2000A型无绝缘轨道电路系统调谐区阻抗频率允许偏差()。
A、±10HzB、±10.5HzC、±11HzD、±13Hz答案：C2.CTC系统应用服务器的主要功能是()。
A、基层网和中心网的数据交换B、保存车站数据C、处理CTC内部数据与业务流程D、存储确保数据答案：C3.一个站内电码化测试盘,可以对()个发送器进行测试。
A、1B、2C、3D、以上都不对答案：B4.客运专线ZPW-2000各种载频轨道电路电容容量为()μF。
A、55B、50C、40D、25答案：D5.在()解锁方式中要利用CJ快动特性来传递解锁电源。
A、调车中途返回解锁B、正常解锁C、故障解锁D、人工解锁答案：A6.如图3-16所示电路中,A、AB、BC、CD、D答案：D7.1DCJ或1FCJ在()时落下复原。
A、KF-共用-Q断电B、进路最末一个道岔区段的SJ落下C、本区段SJ落下D、KF-共用-H断电答案：C8.在道岔启动电路已经动作后,如果车随后驶入道岔区段,这时应保证()。
A、道岔启动电路自动断开B、电动转辙机继续转换到底C、电动转辙机自动转回原位D、电动转辙机停止转动答案：B9.调车信号开放,白灯保留电路工作期间DXJ脱离()网络线。
A、8线B、11线C、9线D、7线答案：A10.计算机联锁系统联锁机的工作方式是()。
A、单机工作B、双机冷备C、双机热备D、双机工作答案：C11.ⅡG停有车辆,建立SⅡ至1/19WG调车进路,信号开放后若19-27DG发生人工短路则SⅡ调车信号关闭时机为()。
A、刚一短路B、短路后恢复C、车列刚压入19-27DGD、列车压入19-27DG并出清IIG答案：B12.如图3-9电路中,电路的等效电感是()。
A、5HB、7HC、3HD、6H答案：C13.调谐单元有两种工作状态,当处于“零阻抗”时,其作用为()。
2023年铁路职业技能鉴定《铁路信号工》考试历年真题摘选附带答案
2023年铁路职业技能鉴定《铁路信号工》考试历年真题摘选附带答案第1卷一.全考点综合测验(共20题)1.【判断题】电气集中联锁表是车站信号设备之间联锁关系的图表表示了进路道岔信号以及轨道区间之间的基本联锁内容。
2.【判断题】电气化区段ZPW-2000横向连接有简单横向连接完全横向连接和用于牵引电流返回的完全横向连接。
3.【判断题】无岔区段有车占用时允许向该区段排列调车进路。
4.【判断题】四显示自动闭塞区段进站色灯信号机一个绿色灯光和一一个黄色灯光表示准许列车按规定速度越过该信号机经过道岔直向位置进入站内并表示下一架信号机已经开放一一个黄灯。
5.【判断题】机车信号的显示应与线路上列车接近的地面信号机的显示含义相符机车停车位置应与地面信号机或有关停车标志为依据。
6.【判断题】ZPW-2000A 无绝缘移频自动闭塞接收器GIN代表主机轨道信号输入共用回线。
7.【判断题】64D继电半自动闭塞正常办理对方站发来通知到达信号时TDJ吸起和到达复原信号FXJ吸起后发车站的BSJ吸起并自闭。
8.9.【判断题】ZPW-2000A 无绝缘移频自动闭塞钢轨的引接线与钢轨采用塞钉连接方式接地电阻不大于1欧。
10.11.【判断题】调度集中系统采用独立的业务专网各级采用单局域网并通过专用数字通道组成双环广域网。
12.【判断题】带电的设备不能直接接地只能通过适当的防雷元件接地。
13.【判断题】更换轨道电路的各种绝缘属于信号工区要求公务配合的项目。
14.【判断题】64D 继电半自动闭塞当接车站JBD亮红灯时说明列车已到达。
15.【判断题】当外线任何-一个发生断线和混线时都可能导致进路错误解锁道岔错误转换以及信号机错误开放。
16.【判断题】电务段负责岗位达标、实作技能等日常培训。
17.【判断题】在岔群或运输繁忙车站作业时必须有安全防护措施。
18.【判断题】在处理故障时特殊情况下未登记要点也可以使用手摇把转换道岔。
19.【判断题】在信号机上作业禁止上下同时作业不得将工具材料放在信号机上可以上下抛递工具材料。
信号工高级考试(习题卷7)
信号工高级考试(习题卷7)第1部分：单项选择题，共24题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]ZPW-2000R型无绝缘轨道电路分路状态在最不利条件下,在2000Hz轨道电路任-处轨面用0.15Ω标准分路线分路,短路电流不小于( )的规定值。
A)400mAB)500mAC)550mAD)600mA答案:B解析:2.[单选题]编码里程计安装在第（）转向架的第（）根轴右侧。
A)2；1B)1；2C)2；2D)1；1答案:A解析:3.[单选题]火灾使人致命的最主要原因是（）。
A)烟B)人员逃离困难C)窒息D)撤离时人员相互踩踏答案:C解析:4.[单选题]导体电阻的大小，主要与（）有关。
A)两端的电压B)电流C)导体的材料D)导体截面直径答案:C解析:5.[单选题]ZDJ9转辙设备中的各种传动拉杆、表示连接杆及导管等的螺纹部分的内、外调整余量应不少于（）。
A)10mmB)5mmC)8mmD)6mm答案:A解析:6.[单选题]蓄电池组的容量表示单位通常有（）。
A)AhB)Kw解析:7.[单选题]操作系统是（）。
A)软件与硬件的接口B)主机与外设的接口C)计算机与用户的接口D)高级语言与机器语言的接口答案:C解析:8.[单选题]安全教育培训的目的是提高员工的安全素质，防患于未然，使员工努力做到：()。
A)事不关已，高高挂起;B)保证自己安全，不伤害自己;C)保护自己，不被他人伤害;D)不伤害自己，不伤害他人，不被他人伤害;答案:D解析:9.[单选题]员工有下列不能认定为工伤的为（）。
A)在工作时间和工作场所内，因履行工作职责受到暴力等意外伤害的B)因工外出期间，由于工作原因受到伤害或者发生事故下落不明的；C)在上下班途中，受到非本人主要责任的交通事故或者城市轨道交通、客运轮渡、火车事故伤害的；D)自残或者自杀答案:D解析:10.[单选题]生产经营单位负责人在管理生产的同时，必须()。
A)重视安全工作B)负责管理安全工作C)关心安全工作D)以上都不对答案:B解析:11.[单选题]当（ ）确认临时限速调度命令可取消时，经行调台再次拟定于该设置命令的限速区位置参数完全一致的立即取消命令，然后下发给临时限速服务器做校验和存储。
ZPW-2000A理论试卷答案-王鑫星
一、填空题(请将正确答案填在横线空白处；每题分,共分)1、ZPW-2000A无绝缘轨道电路能够减少调谐区分路死区间。
2、在ZPW-2000A型无绝缘移频自动闭塞衰耗盘内变压器次级通过变压器抽头连接，可构成 146 级变化，按调整表调整接收电平。
3、ZPW-2000A型无绝缘轨道发送器低频频率有18 种，11.4HZ是L 码。
4、空心线圈主要用来平衡两根钢轨间的不平衡牵引回流。
对50Hz电信号呈现低阻，相当于短路线，减少了工频及其谐波对轨道电路的干扰。
5、电缆模拟网络盘是用于对SPT电缆的补偿，使其总距离为 10 km。
6、ZPW-2000A型轨道电路在调整状态时，“轨出1”电压应不小于240 mv,“轨出2”电压应不小于100 mv。
7、ZPW-2000A型轨道电路信号传输应采用铁路数字信号电缆。
8、调谐区设备包括调谐单元、匹配变压器、防雷单元、空芯线圈、双体防护盒、钢包铜引接线。
9、ZPW-2000A型轨道电路在电气化区段轨道回流不大于1000 A，不平衡电流不大于100 A时应能可靠工作。
10、ZPW-2000A室外防雷对于多雷及其以上地区，特别是石质地层的地区，有条件应加装贯通地线。
二、选择题(请将正确答案的代号填入括号内；每题分,共分)1.在ZPW-2000A无绝缘移频自动闭塞系统中，补偿电容使传输通道趋于( C )保证轨道电路良好传输性能。
(A)感抗 (B)稳定 (C)阻性 (D)容性2.ZPW-2000A无绝缘移频自动闭塞系统( C )用于实现主轨道电路、小轨道电路的调整。
(A)发送检测器(B)侧线检测盘(C)衰耗盘(D)接收器3.ZPW-2000A无绝缘轨道电路分路状态在最不利条件下,在2000Hz轨道电路区段任意一处用0.15Ω标准分路线分路,短路电流不小于( B )。
(A)450mA (B)500mA (C)550mA (D)600mA4.ZPW-2000A无绝缘移频自动闭塞系统,( A )三种方式绝缘轨道电路具有相同传输长度。
铁路信号技师考试题及答案2(DOC)
信号技师职业技能鉴定题库第一部分：知识考核试题一. 填空题（将正确答案填在横线空白处）1.功率放大器的非线性失真，主要是由_晶体管__的非线性特性引起的。
2.在放大电路中，其放大作用的关键元件是__晶体三极管_。
3.ZPW－2000A发送器、接收器的电源为___直流__4.ZPW-2000A设备故障,通过__ YBJ ___继电器的失磁,向值班员报警。
5.点式机车信号地面设备包括地面感应器和__线路设备箱__ 。
6.铁路信号工程施工质量的验收划分为单位工程、分部工程、分项工程和_检验批 __7.驼峰主体信号机在正常情况下，要求显示距离不得少于__400_m。
8.驼峰主体信号机有___7___ 种显示。
9.安全生产方针是_安全第一、预防为主_。
10.列控系统技术档案要根据设备的动态变化及时更新，保证与现状__一致_并能真实反映设备的变化过程。
11.24关闭LEU 电源，拔下室内应答器电缆插头，测试应答器电缆全程电阻，正常电阻在___20__欧左右。
12.尖轨第一、第二牵引点(含心轨)的开口量和锁闭量应符合提速道岔及转换设备铺设安装验收技术条件的要求，定、反位应均匀，其误差不大于__2_mm。
13.地面应答器时，距应答器四周边0.3米范围内不能有__杂物____。
14.CTCS-2级列控系统，车站列控中心与计算机联锁系统接口为__安全_通信接口。
15. CTCS2级列控系统的主要设备包括：__车载设备_、车站列控中心、应答器、轨道电路。
16.微机监测的模拟量采样包括电源屏电压、___道岔电流__、轨道电压及相位角、站内电码化发送电压、区间闭塞分区轨道电路发送电压、区间闭塞分区轨道电路接收电压、道岔表示电压。
17.转辙机内部的锁闭功能是__用机械方法__使道岔尖轨保持密贴，不因外力改变其位置。
18.ZPW2000轨道电路发 UUS 码表示列车接近的地面信号机开放经18号及以上道岔侧向位置进路，且次一架信号机开放经道岔的直向或18号及以上道岔侧向位置进路;或表示列车接近设有分歧道岔线路所的地面信号机开放经18号及以上道岔侧向位置进路。
ZPW-2000A理论试卷答案-王鑫星
一、填空题(请将正确答案填在横线空白处；每题分,共分)1、ZPW-2000A无绝缘轨道电路能够减少调谐区分路死区间。
2、在ZPW-2000A型无绝缘移频自动闭塞衰耗盘内变压器次级通过变压器抽头连接，可构成 146 级变化，按调整表调整接收电平。
3、ZPW-2000A型无绝缘轨道发送器低频频率有18 种，11.4HZ是L 码。
4、空心线圈主要用来平衡两根钢轨间的不平衡牵引回流。
对50Hz电信号呈现低阻，相当于短路线，减少了工频及其谐波对轨道电路的干扰。
5、电缆模拟网络盘是用于对SPT电缆的补偿，使其总距离为 10 km。
6、ZPW-2000A型轨道电路在调整状态时，“轨出1”电压应不小于240 mv,“轨出2”电压应不小于100 mv。
7、ZPW-2000A型轨道电路信号传输应采用铁路数字信号电缆。
8、调谐区设备包括调谐单元、匹配变压器、防雷单元、空芯线圈、双体防护盒、钢包铜引接线。
9、ZPW-2000A型轨道电路在电气化区段轨道回流不大于1000 A，不平衡电流不大于100 A时应能可靠工作。
10、ZPW-2000A室外防雷对于多雷及其以上地区，特别是石质地层的地区，有条件应加装贯通地线。
二、选择题(请将正确答案的代号填入括号内；每题分,共分)1.在ZPW-2000A无绝缘移频自动闭塞系统中，补偿电容使传输通道趋于( C )保证轨道电路良好传输性能。
(A)感抗 (B)稳定 (C)阻性 (D)容性2.ZPW-2000A无绝缘移频自动闭塞系统( C )用于实现主轨道电路、小轨道电路的调整。
(A)发送检测器(B)侧线检测盘(C)衰耗盘(D)接收器3.ZPW-2000A无绝缘轨道电路分路状态在最不利条件下,在2000Hz轨道电路区段任意一处用0.15Ω标准分路线分路,短路电流不小于( B )。
(A)450mA (B)500mA (C)550mA (D)600mA4.ZPW-2000A无绝缘移频自动闭塞系统,( A )三种方式绝缘轨道电路具有相同传输长度。
轨道交通信号工(高级)资格考试题库(完整版)
C、电容性 D、不能确定 答案：C 10.横向连接线设置要求,两个完全横向连接的距离大于等于()m,两者之间增加 一简单横向连接。 A、1000 B、3000 C、1500 D、2000 答案：D 11.JZXC—480 型轨道电路测试盘上的表头发生短路故障时,()发生烧熔断器故 障。 A、会 B、可能 C、不会 D、有车占用时会 答案：C 12.分路状态下 JWXC-2.3 型轨道继电器线圈并联时,残流值应不大于()。 A、110mA B、188mA C、56mA D、85mA 答案：A 13.ZPW-2000A 无绝缘移频自动闭塞系统发送器故障表示灯每周期闪动 7 次,说明 ()故障。 A、低频编码条件 B、型号选择条件 C、载频编码条件 D、功出电压检测
1
A、5 B、8 C、10 D、7 答案：C 6.ZPW-2000A 无绝缘移频自动闭塞系统发送器故障表示灯每周期闪动 2 次,说明() 故障。 A、低频编码条件 B、型号选择条件 C、载频编码条件 D、功出电压检测 答案：D 7.三相电动机电源线中,任意两根线对调会使电动机()。 A、转速变慢 B、转速变快 C、不转 D、反转 答案：D 8.变压器箱、电缆盒的电缆配线,紧固在相应的端子上,芯线的长度需留有可做() 接头的余量。 A、1 次~2 次 B、2 次~3 次 C、3~5 次 D、5 次以上 答案：B 9.在 RLC 串联正弦交流电路中,当电源电压的频率为时,发生谐振,当电源频率为 时,则电路为()。 A、电阻性 B、电感性
8
B、8 线 C、9 线 D、11 线 答案：B
35.两个同频率正弦电压 的条件是()。
、的有效值各为 40V、30V, 的有效值为 50V
A、
同相
B、
反相
C、
技能认证信号电源电子电气考试(习题卷2)
技能认证信号电源电子电气考试(习题卷2)第1部分：单项选择题，共38题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]在ZPW-2000A无绝缘移频自动闭塞系统中，补偿电容使传输通道趋于（ ）保证轨道电路良好传输性能。
A)感抗B)稳定C)阻性D)容性答案:C解析:2.[单选题]鼎汉电源屏的DHXD-F1模块的输出电压允许范围是（ ）。
A)AC24V?VB)AC220V?0VC)DC24V?VD)AC24V?V答案:B解析:3.[单选题]BZ4型变压器的一次线圈额定电压为（ ）V。
A)0.5B)1C)9D)10答案:A解析:4.[单选题]鼎汉电源屏的区间信号电源屏输出（ ）电源。
A)信号点灯和表示灯B)区间轨道和站内电码化C)三相交流转辙机D)闪光灯和道岔表示答案:B解析:5.[单选题]当防雷元件劣化，热脱开装置将防雷元件从电路上断开时，窗口内变成（ ）。
A)模拟信号B)数字信号C)遥测信号D)红色答案:D解析:6.[单选题]频标信号由两个单频信号组合而成。
每种载频的每个低频信号的频标各不相同，共有（ ）组频标。
A)24组B)100组C)144组解析:7.[单选题]康达智能电源屏如果有两种以上不同电源模块不工作，且同时无输出电源，此时应急的办法是应该先（），观察是否正常。
A)检查两路输入电源B)合上QS1直送开关C)扳下QF3断路器D)扳下QS1直送开关答案:B解析:8.[单选题]把电气设备的外壳与零线连接起来，称为（ ）。
A)接零保护B)接地保护C)屏蔽接地D)等电位连接答案:A解析:9.[单选题]25Hz轨道电源屏中相位检查继电器XJJ（ ）和转极继电器落下，表示输出电压相位正确。
A)吸起B)落下C)跳动D)脉动答案:A解析:10.[单选题]智能化信号电源屏能实现（ ）和集中维护管理。
A)无线发射B)模拟通信C)光纤通信D)远程监测答案:D解析:11.[单选题]信号设备各种箱、盒（ ）应整齐、清洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZPW-2000A及技规测试试题
姓名：分数：考试时间：
一、填空题（每空1分，共25分。
）
1、信号机处的钢轨绝缘应与信号机在同一坐标处安装，当不能设在同一坐标时，出站（含出站兼调车）信号机处的钢轨绝缘可装在信号显示前方（ 1 ）米或后（ 6.5 ）米范围内。
2、电气绝缘节处设备布置示意图如图1所示，填写相对应的设备名称及限界。
3、机械绝缘节处设备布置示意图如图2所示，填写相对应的设备名称。
4. 进站、通过、接近、遮断信号机，在正常情况下的显示距离不得小于（1 000 ）；
5. 高柱出站、高柱进路信号机，在正常情况下的显示距离不得小于（800 ）m；
6. 预告、驼峰、驼峰辅助信号机，在正常情况下的显示距离不得小于（400）m；
7、调车、矮型出站、矮型进路、复示信号机，容许、引导信号及各种表示器，在正常情况下的显示距离不得小于（200）m。
8、8.5米进站或进路信号机水泥信号机柱埋深（1700）mm。
9、贯通地线的接地电阻值应不大于（ 1 ）Ω。
10、在信号施工图中，符号表示的意义是（轨道电路双受）。
11、信号设备一般选用测量电压为（ 500V ）的兆欧表。
12、进站、出站、进路信号机及线路所通过信号机，因受地形、地物影响，达不到规定的显示距离时，应设（复示信号机）。
13、四显示自动闭塞区段，一个绿色灯光——准许列车由车站出发，表示运行前方至少有（三个）闭塞分区空闲；
14、四显示自动闭塞区段，一个黄色灯光——准许列车由车站出发，表示运行前方有（一个）闭塞分区空闲；
15、装有转换锁闭器，电动、电液转辙机的道岔，当第一连接杆处（分动外锁闭道岔为锁闭杆处）的尖轨与基本轨间、心轨与翼轨间有（ 4 ）mm及以上水平间隙时，不能锁闭或开放信号机。
二、判断题（每题1分，共15分）
（√）1、电缆转向及分支处应设置电缆埋设标。
（√）2、电缆地下接头处应设置电缆埋设标。
（×）3、为保证人身安全，除专业人员执行有关规定外，其他人员（包括所携带的物件）与牵引供电设备带电部分的距离，不得小于700 mm。
（√）4、信号工作人员必须认真执行（三不动、三不离）、三不放过和三级施工安全措施四项基本安全制度。
（√）5．进行隐蔽工程的随工检查，应联系工程监理和电务段，检查合格并签
认后方可回填，并作好记录。
（√）6、电缆接续必须保证A、B端及芯线相接正确，应无虚焊、假焊、混线现象。
（×）7、在普速度铁路施工中，区间完全横向连接线安装时距离补偿电容不少于10米，距离调谐区不少于50米，相邻两处横向连接线可以设置在同一区段内。
（√）8、室外箱盒及信号机等所有相关的金属设备外壳的安全地线、防雷地线及屏蔽地线都应与贯通地线可靠连接，以确保所有金属设备等电位。
（√）9、信号机械室室内网格地线设置于（防静电地板）下，在设备安装前进行安装。
（√）10、信号机械室室内汇集接地端子排安装在（电缆引入口处）防静电地板下的墙上。
（√）11、ZPW-2000A型无绝缘轨道电路的机械绝缘节由机械绝缘节空芯线圈与调谐单元并接而成。
（√）12、调车信号机处的钢轨绝缘，可装在信号机前方或后方1米的范围内。
(×) 13、信号设备的防雷地线装置，可以与电力设备的接地装置合用。
（√) 14、轨道电路用内屏蔽数字电缆使用时，两个频率相同的接收或两个频路相同的发送或两个频率相同的发送与接收严禁使用同一屏蔽四芯组。
(√)15、普通轨枕处安装补偿电容的方法为：使电容引接线朝下并与水平面约成45°～60°夹角；将塞钉用手锤打入塞钉孔中，塞钉头露出钢轨外侧1～4mm。
三、单项选择题（每题3分，共30分）
1．高柱色灯信号机水泥机柱埋设深度为柱长的( A )。
A.20%；
B.10%；
C.15% D、25%
2．四线制道岔控制电路中，( C )线为道岔表示专用线。
A、X1
B、X2
C、X3
D、X4
3．ZD6型电动转辙机属于( A )电动转辙机.
A.单相直流
B.单相交流
C.三相交流
4．在道岔区段，设于警冲标内方的钢轨绝缘，距警冲标不得少于( B )。
A、3.0米
B、3.5米
C、4.0米
D、5.0米
5．轨道电路钢轨绝缘在不能安装在同一坐标时，其错开的距离不得大于(A)。
A. 2.5m
B. 2.0m
C. 1.5m
6．正线信号机的建筑接近限界(至所属线路中心侧线)为( D )。
A、2150mm
B、2350mm
C、1850mm
D、2440mm
7．在地形、地物影响视线的地方，进站、通过、预告、遮断信号机的显示距离，在最坏的条件下，不得少于( A )。
A.200m
B.100m
C.150m D、400m
8．电缆的允许弯曲半径，铠装电缆应不小于电缆外径的( C )。
A.10倍 B .20倍 C.15倍 D 5倍
9．自动闭塞区间，当进站或通过信号机的红灯灭灯时，前方相邻的信号机应显示( A)。
A.红灯
B. 黄灯
C.一个黄灯和一个绿灯
10、S700型电动转辙机属于(B)电动转辙机。
(A)单相交流 (B)三相交流 (C)电液 (D)液压
四、简答题（每题10分，共30分）
1、信号电缆使用前应进行哪些测试？
答：信号电缆使用前应进行电缆导通、芯线直流电阻、线间绝缘及芯线对地绝缘测试，电缆芯线与钢带、铝护套间的绝缘。
2、ZPW-2000A轨道电路载频哪几种类型，每种载频使用补偿电容的容量为？
答：它们分别是1700Hz、2000Hz、2300Hz、2600Hz；对应的电容为55uf、50uf、46uf、40uf。
3、信号机安装的工具有哪些？（含挖坑、防护，至少正确答出10样）
答：镐、锨、钢钎、大锤、打洞铲、发电机；
滑板、滑轮、叉杆、人工起杆机、弯管；
大绳、钢丝绳、安全帽、安全绳，脚扣
手锤、扳手、小工具、卷尺、口哨、防护旗等。
