电缆屏蔽层接地方式要求

屏蔽接地相关标准规范要求

屏蔽接地相关标准规范要求控制电缆接线工艺是电力工程重要的项目之一，而在整个接线过程中，电缆屏蔽接地是接线过程中必不可少的施工工序。

电缆屏蔽有效正确接地是防止电气设备受电磁干扰造成误动和危害的重要措施，国家及电力行业标准中有关屏蔽接地的要求如下列出，红色加粗部分为重点。

相关规范：一、继电保护及二次回路安装及验收规范GB/T 50976-2014二、电力工程电缆设计规范GB 50217－2007三、电力工业部关于颁发电力系统继电保护及安全自动装置反事故措施要点的通知 1994 年 3 月 31 日电安生1994191 号四、《国家电网公司十八项电网重大反事故措施》（试行）继电保护专业重点实施要求五、防止电力生产重大事故的二十五项重点要求六、电气装置安装工程电缆线路施工及验收规范 GB50168-2006七、关于印发《国家电网公司输变电工程质量通病防治工作要求及技术措施》的通知基建质量〔2010〕 19 号八、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-2012九、电气装置安装工程接地装置施工及验收规范GB50169-2006十、其他企业值得借鉴的屏蔽接地方法一、继电保护及二次回路安装及验收规范GB/T 50976-20144.3.1 用于继电保护和控制回路的二次电缆应采用铠装屏蔽同芯电缆，二次电缆端头应可靠封装。

4.3.8 保护通道信号的电传输部分应采用屏蔽电缆或音频线连接。

该屏蔽线所连接的两个设备之间不应再经端子转接，配线架除外。

单屏蔽层线缆的屏蔽层应在两端可靠接地；双屏蔽层线缆的外屏蔽层应两端接地，内屏蔽层应一端接地。

传输音频信号应采用屏蔽双绞线，屏蔽层应两端接地。

4.6.5在开关场的变压器、断路器、隔离刀闸、结合滤波器和电流、电压互感器等设备的二次电缆应经金属管从一次设备的接线盒（箱）引至就地端子箱，并将金属管的上端与上述设备的底座和金属外壳良好焊接，下端就近与主接地网良好焊接。

电气屏蔽线应一端接地还是两端接地

电气屏蔽线应一端接地还是两端接地文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]屏蔽接地通常采用两种方式来处理：屏蔽层单端接地和屏蔽层双端接地。

① 屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。

在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。

单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。

这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。

静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。

② 双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。

在屏蔽层双端接地情况下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。

动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。

信号线则需要区别情况对待，一般而言模拟信号主张单端接地，以避免双端接地时，地电势不同引发的地电流影响信号；数字信号或差分信号主张双端接地，只是过大的地电流也同样可能影响信号。

所以个人以为，无论是单端还是双端，原则是死的，实效才是目的，需以能解决现场问题和设备的稳定可靠运行为重，因此往往只能灵活处置。

单端接地。

如果是两端接地，由于两个接地端可能存在电位差，反而会产生干扰。

一般要求是2端接地，然而2端接地要看现场条件，如果现场条件恶劣，会在2端形成感应电压，从而有了感应电流，容易干扰，当然，对模拟量干扰严重，故此时即要单端接地。

高频双端接地如编码器，开关量等，低频单端接地如模拟量等。

单端接地不存在接地电位差的问题，可减少接地干扰。

屏蔽线的接地有三种情况，即：单端接地方式、两端接地方式、屏蔽层悬浮。

（1）单端接地方式：假设信号电流i1从芯线流入屏蔽线，流过负载电阻RL之后，再通过屏蔽层返回信号源。

控制电缆屏蔽层接地方式的探讨

1、控制电缆屏蔽层接地方式的探讨各电建公司的电气专业一直为屏蔽电缆的屏蔽层是在一端一点接地，还是在两端两点接地的问题争论不休，而争论的结果是有的电建公司采用一点接地方式，而有的电建公司采用两点接地的方式进行施工。

其实根据《电力装置的继电保护和自动装置设计规范》、《国网公司十八条反措继电保护实施细则》以及《华北电网继电保护基建工程验收规范》要求，电气控制电缆屏蔽线必须两端接地。

上述国家规程、规范及反措要求电气控制电缆屏蔽线必须两端接地。

但是所有电气控制电缆的屏蔽层不分场合的全部两端接地，这样的要求是否正确，是值得做进一步商榷和探讨的，经过多台机组的安装实践可以确定：从主控或网控到升压站的控制电缆的屏蔽层必须两端接地；但在主厂房内敷设的控制电缆屏蔽层最好是单端接地。

其理由如下：从防止暂态过电压看,屏蔽层采用两点接地为好，两点接地使电磁感应在屏蔽层上产生一个感应纵向电流,该电流产生一个与主干扰相反的二次场,抵消主干扰场的作用,使干扰电压降低。

从主控到升压站的控制电缆，由于其输入和输出均有一端在开关场的高压或超高压环境中,电磁感应干扰是主要矛盾,且电缆芯所在回路为强电回路因而屏蔽层电流产生的干扰信号影响较小,所以必须采用两点接地的方式。

但是,两点接地存在两个问题：其一,当接地网上出现短路电流或雷击电流时,由于电缆屏蔽层两点的电位不同,使屏蔽层内流过电流,可能烧毁屏蔽层.其二,当屏蔽层内流过电流时,对每个芯线将产生干扰信号.所以对敷设在主厂房内的电气电缆, 电磁感应干扰比较而言矛盾不突出,而两点接地产生的屏蔽层电流对芯线产生干扰有可能使装置误动,故宜采用一点接地。

而热工自动化专业规定，热工控制电缆的屏蔽层要求一点接地，其道理也如同上所述。

另外，电气专业要求控制电缆屏蔽层两端接地，而热工自动化专业规定屏蔽层一点接地，当电气量进入DCS时，两种规定发生冲突，目前国家规程和规范没有明确要求这种情况下是采用单端接地还是两端接地，根据电缆接线的工程实践，最好是采用单端接地，接地点的选择按取用原则来处理。

说说控制电缆的屏蔽层接地

（图说质量）说说控制电缆的屏蔽层接地控制电缆接线工艺是电力工程重要的项目之一，而在整个接线过程中，电缆屏蔽接地是接线过程中必不可少的施工工序。

屏蔽为什么需要接地？有哪些相关规定？如何接地？这里就这些问题具体说明一下：目前我公司的项目工程中控制电缆屏蔽接地，电气控制电缆部分采用两端接地方式，弱电及热控计算机监视电缆则采用一端接地方式。

电缆屏蔽接地是为防止电气设备因受电磁干扰造成误动和危害，为避免电磁干扰，控制电缆的屏蔽层均应接地。

屏蔽电缆的屏蔽层两端接地使电磁感应在屏蔽层上产生一个感应纵向电流，该电流产生一个与主干扰相反的二次场，抵消主干绕场的作用，显著降低磁场耦合感应电压，可将感应电压降到不接地时感应电压的1%以下。

当然屏蔽电缆的屏蔽层两端接地也存在以下两个情况：1、当接地网上出现短路电流或雷击电流时，由于电缆屏蔽层两点的电位不同，使屏蔽层内流过电流，会引起额外的冲击或干扰电压。

2、当屏蔽层内流过电流时，对每个芯线将产生干扰信号。

但对应用于继电保护和自动装置回路的屏蔽电缆，由于其输入和输出均有一端在电网的高压或超高压环境中，电磁干扰是主要因数，为防止暂态过电压，故电气继电保护和自动装置的电缆屏蔽层宜在两端接地。

热工自动化设备比较分散，就地设备处的屏蔽层都要接到全厂公用地困难较大，且仪表及控制系统信号绝大多数是低频信号，为防止静电干扰，低频信号接地的原则是单点接地，以避免形成接地回路。

因此热工专业规定电缆屏蔽层需在电子设备间DCS机柜处集中一点接地。

翻阅国标《电力工程电缆设计规范》GB50217-2007，就明确了控制电缆屏蔽层的接地方式：3. 6. 9 控制电缆金属屏蔽的接地方式，应符合下列规定：1 计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，应集中式一点接地。

2 集成电路、微机保护的电流、电压和信号的电缆屏蔽层，应在开关安置场所与控制室同时接地。

3 除上述情况外的控制电缆屏蔽层，当电磁感应的干扰较大时，宜采用两点接地；静电感应的干扰较大时，可采用一点接地。

屏蔽电缆单端接地和双端接地

屏蔽电缆单端接地和双端接地单端接地1.一般而言模拟信号主张单端接地，以避免双端接地时，地电势不同引发的地电流影响信号。

2.不允许安装等电位导体3.使用静态屏蔽时双端接地双端屏蔽接地能很好的抑制高频干扰。

但是如果两个接地点之间电位差可能造成等电位电流流过两端连接的屏蔽层。

1、动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排；2、数字信号或差分信号主张双端接地3、变频器的动力电缆要双端接地。

4、我认为系统的噪声抑制最重要的是等电位。

等电位做不到位，使什么招都是事倍功半。

对于大功率的系统，等电位的处理也是大截面的导体链接成一片。

只要连接的面积足够大，等电位应该是可以解决的。

另外针对很强的干扰，还可以在干扰源上抑制，比如，动力电缆、电机电缆在加双端屏蔽基础上，采用穿磁环的办法很好，磁环的内径要足够大，对于大电流的也要绕上3圈才管用（注：三颗线一起绕）。

当然上千安培的电流，只好做特制的磁环了。

不管咋说，这东西管用。

模拟量的干扰噪声有两种，一种是共模噪声，一种是差模噪声。

在接地不管用的时候，不要以为接地没用，还是要按规则接好，然后尝试用电容滤波，硬件的和软件的滤波＋屏蔽层单端接地。

你会收到很好的效果。

另外还可以尝试磁环的滤波等等。

借此楼讨论，给出一个我最近处理干扰问题的一个实例。

与大家共享。

系统结构如下图示：这是一个自制的“AFE”传动系统，它是由整流＋预充电＋回馈单元＋逆变器的部分组成。

开始没有画红圈的磁环，结果在系统补尝0输出转矩的时候，找不着零点，不是电动，就是发电，就是找不着“0”状态。

感觉很奇怪呀。

于是用trace录波发现：看波形，红色的是转速信号，好得很，一条直线，干干净净，基本无噪声；而蓝色的线，是电机的电磁转矩，一个完全被噪声掩盖的曲线。

难怪总也找不到稳定的0转矩呢。

为什么会是这样呢？原来是回馈单元和整流模块在上电后，产生微小的环流所致。

这个环流，虽然是安全的，但它会造成系统内的严重干扰。

控制电缆接地

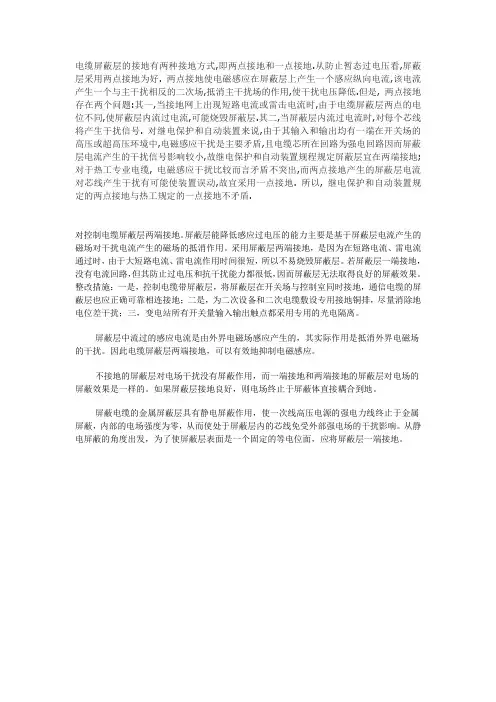

电缆屏蔽层的接地有两种接地方式,即两点接地和一点接地.从防止暂态过电压看,屏蔽层采用两点接地为好. 两点接地使电磁感应在屏蔽层上产生一个感应纵向电流,该电流产生一个与主干扰相反的二次场,抵消主干扰场的作用,使干扰电压降低.但是, 两点接地存在两个问题:其一,当接地网上出现短路电流或雷击电流时,由于电缆屏蔽层两点的电位不同,使屏蔽层内流过电流,可能烧毁屏蔽层.其二,当屏蔽层内流过电流时,对每个芯线将产生干扰信号. 对继电保护和自动装置来说,由于其输入和输出均有一端在开关场的高压或超高压环境中,电磁感应干扰是主要矛盾,且电缆芯所在回路为强电回路因而屏蔽层电流产生的干扰信号影响较小,故继电保护和自动装置规程规定屏蔽层宜在两端接地;对于热工专业电缆, 电磁感应干扰比较而言矛盾不突出,而两点接地产生的屏蔽层电流对芯线产生干扰有可能使装置误动,故宜采用一点接地. 所以, 继电保护和自动装置规定的两点接地与热工规定的一点接地不矛盾.对控制电缆屏蔽层两端接地。

屏蔽层能降低感应过电压的能力主要是基于屏蔽层电流产生的磁场对干扰电流产生的磁场的抵消作用。

采用屏蔽层两端接地，是因为在短路电流、雷电流通过时，由于大短路电流、雷电流作用时间很短，所以不易烧毁屏蔽层。

若屏蔽层一端接地，没有电流回路，但其防止过电压和抗干扰能力都很低，因而屏蔽层无法取得良好的屏蔽效果。

整改措施：一是，控制电缆带屏蔽层，将屏蔽层在开关场与控制室同时接地，通信电缆的屏蔽层也应正确可靠相连接地；二是，为二次设备和二次电缆敷设专用接地铜排，尽量消除地电位差干扰；三，变电站所有开关量输入输出触点都采用专用的光电隔离。

屏蔽层中流过的感应电流是由外界电磁场感应产生的，其实际作用是抵消外界电磁场的干扰。

因此电缆屏蔽层两端接地，可以有效地抑制电磁感应。

不接地的屏蔽层对电场干扰没有屏蔽作用，而一端接地和两端接地的屏蔽层对电场的屏蔽效果是一样的。

如果屏蔽层接地良好，则电场终止于屏蔽体直接耦合到地。

电缆如何接地

4.结论
屏蔽电缆的屏蔽层有两种接地方式，即两端接地和一端接地。一端接地时，屏蔽层电压为零，可显著减少静电感应电压；两端接地使电磁感应在屏蔽层上产生一个感应纵向电流，该电流产生一个与主干扰相反的二次场，抵消主干绕场的作用，显著降低磁场耦合感应电压，可将感应电压降到不接地时感应电压的1%以下。
为了定量地估计当雷电注入变电所地网时在控制电缆缆芯中引起的暂态感应的数量，在30个变电所中进行人工注入地网较小冲击电流（100～4000A）时测定的电压情况。测定了两种电缆屏蔽情况下的暂态电压，一是无金属屏蔽的电缆，二是有金属屏蔽且两端接地的电缆。试验证明采用两端接地的屏蔽电缆，可以将暂态感应电压抑制为原值的10%以下，是降低干扰电压的一种有效措施。
②屏蔽层两端接地，可以降低由于地电位升产生的暂态感应电压。
当雷电经避雷器注入地网，使变电所地网中的冲击电流增大时，将产生暂态的电位波动，同时地网的视在接地电阻也将暂时升高。对变电所地电位升的测定结果说明，与正常交流电阻相比，地电阻常常增大10倍以上。当低压控制电缆在上述地电位升的附近敷设时，电缆电位的波动而受干扰。因此，接地浪涌电流引入的地电位升将可能对低压控制回路的绝缘配合带来严重影响。
但对应用于继电保护和自动装置回路的屏蔽电缆，由于其输入和输出均有一端在开关场的高压或超高压环境中，电磁感应干扰是主要矛盾，防止暂态过电压，故继电保护和自动装置规程规定屏蔽层宜在两端接地。
屏蔽电缆如何接地？
屏蔽电缆单端接地。因为两端就存在电位差，如果两端都接地的话，会产生干扰电流。所以只能单端接地。
①当控制电缆为母线暂态电流产生的磁通所包围时，在电缆的屏蔽层中将感应出屏蔽电流，由屏蔽电流产生的磁通，将抵销母线暂态电流产生的磁通对电缆芯线的影响。假定屏蔽作用理想，两者共同作用的结果，将使被屏蔽层完全包围的电缆芯线中的磁通为零，屏蔽层形成了一个理想的法拉第笼。这也和带有二次短路线圈的理想变压器一样，铁芯中的磁通将为零。当然，屏蔽层的屏蔽作用，由于各种原因，不可能完全理想，因此，被屏蔽的芯线在母线暂态电流的作用下，仍然会感应出一定的电压。

屏蔽层接地标准规范

屏蔽层接地标准规范一、单端接地屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。

在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。

单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。

这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。

静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。

二、双端接地双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。

在屏蔽层双端接地情况下，金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点A和地点B的电势不相等，将形成很大的电势环流，环流会对信号产生抵消衰减效果。

动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。

信号线则需要区别情况对待，一般而言模拟信号电流信号、信号、温度信号、压力信号、流量信号等单端接地，以避免双端接地时，地电势不同引发的地电流影响信号。

数字信号、差分信号、编码器，开关量主张双端接地，只是过大的地电流也同样可能影响信号。

无论是单端还是双端，原则是死的，实效才是目的，需以能解决现场问题和设备的稳定可靠运行为重，因此往往只能灵活处置。

三、屏蔽线的接地三种情况单端接地方式、两端接地方式、屏蔽层悬浮（1）单端接地方式：假设信号电流i1从芯线流入屏蔽线，流过负载电阻R L之后，i2再通过屏蔽层返回信号源。

因为i1与i2大小相等方向相反，所以它们产生的磁场干扰相互抵消。

这是一个很好的抑制磁场干扰的措施。

同时它也是一个很好的抵制磁场耦合干扰的措施。

（2）两端接地方式：由于屏蔽层上流过的电流是i2与地环电流i G的迭加，所以它不能完全抵消信号电流所产生的磁场干扰。

因此，它抑制磁场耦合干扰的能力也比单端接地方式差。

单端接地方式与两端接地方式都有屏蔽电场耦合干扰作用。

屏蔽层接地标准标准

屏蔽层接地标准标准一、单端接地屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过珍惜接地。

在屏蔽层单端接地情形下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。

单端接地确实是利用抑制电势电位差达到排除电磁干扰的目的。

这种接地址式适合长度较短的线路，电缆长度所对应的感应电压不能超过平安电压。

静电感应电压的存在将阻碍电路信号的稳固，有时可能会形成天线效应。

二、双端接地双端接地是将屏蔽电缆的金属屏蔽层的两头均连接接地。

在屏蔽层双端接地情形下，金属屏蔽层可不能产生感应电压，但金属屏蔽层受干扰磁通阻碍将产生屏蔽环流通过，若是地址A和地址B的电势不相等，将形成专门大的电势环流，环流会对信号产生抵消衰减成效。

动力电缆线两边接地，电机端的PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。

信号线那么需要区别情形对待，一样而言模拟信号电流信号、信号、温度信号、压力信号、流量信号等单端接地，以幸免双端接地时，地电势不同引发的地电流阻碍信号。

数字信号、差分信号、编码器，开关量主张双端接地，只是过大的地电流也一样可能阻碍信号。

无论是单端仍是双端，原那么是死的，实效才是目的，需以能解决现场问题和设备的稳固靠得住运行为重，因此往往只能灵活处置。

三、屏蔽线的接地三种情形单端接地址式、两头接地址式、屏蔽层悬浮（1）单端接地址式：假设信号电流i1从芯线流入屏蔽线，流过负载电阻R L以后，i2再通过屏蔽层返回信号源。

因为i1与i2大小相等方向相反，因此它们产生的磁场干扰彼此抵消。

这是一个专门好的抑制磁场干扰的方式。

同时它也是一个专门好的抗击磁场耦合干扰的方式。

（2）两头接地址式：由于屏蔽层上流过的电流是i2与地环电流i G的迭加，因此它不能完全抵消信号电流所产生的磁场干扰。

因此，它抑制磁场耦合干扰的能力也比单端接地址式差。

单端接地址式与两头接地址式都有屏蔽电场耦合干扰作用。

电缆屏蔽接地规范

屏蔽电缆接地方式一、名词介绍：1、屏蔽层：导体外部有导体包裹的导线叫屏蔽线，包裹的导体叫屏蔽层，一般为编织铜网或铜泊（铝），屏蔽层需要接地，外来的干扰信号可被该层导入大地。

作用：保持零电位，使缆芯之间没有电位差；在短路时承载短路电流，以免因短路引起电缆温升过高而损坏绝缘层，同时屏蔽层也可以防止周围外界强电场对电缆内传输电流的干扰；屏蔽层还可以有效地将电缆产生的强电场限制在屏蔽层内，不会对周围的弱电线路及仪表，产生强电干扰或危及人身安全。

2、接地：“地”是电气工程中的电位参考点(经常作为零电位)。

“地”可以是大地(Earth)，“点”的尺度为三维地，“地”也可以是电路中的某一点(Ground)，其尺度是一个有限的导体面、线、点。

电位参考点就是电位的基准点，可以是电力系统中的某一点，如变压器中性点；也可以是直流电源的正、负极或其中间某一点。

作用：接地通常分为系统接地和保护接地。

系统接地是为了使系统稳定运行，如变压器中性点接地，信号交流时的公共电位参考点等；保护接地就是将电气设备的金属外壳与接地体连接，以防止因电气设备绝缘损坏而使外壳带电时，操作人员接触设备外壳而触电：如电源接地故障保护、静电接地、屏蔽接地、防雷接地等。

也有的接地具有上述两种作用，接地是电气工程中必不可少的措施。

3、屏蔽接地：为避免电磁场对仪表和信号的干扰而采取的接地。

作用：为防止电气设备因受电磁干扰，而影响其工作或对其它设备造成电磁干扰。

二、屏蔽线缆的原理：屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容（EMC）特性。

电磁兼容（EMC）是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不能产生过量的电磁辐射。

也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作，同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。

双层屏蔽电缆的屏蔽层接线方法

双层屏蔽电缆的屏蔽层接线方法
双层屏蔽电缆的屏蔽层接线方法是将内层屏蔽层和外层屏蔽层分别接地。

具体步骤如下：
1. 首先，将内层屏蔽层与接地线连接。

可以通过使用铜箔或铜丝将内层屏蔽层和接地线连接起来。

确保连接紧固可靠，并使用压接或焊接等方法固定连接处。

2. 然后，将外层屏蔽层与接地线连接。

同样，可以使用铜箔或铜丝将外层屏蔽层和接地线连接起来。

同样要注意连接处的紧固可靠，并使用压接或焊接等方法固定连接处。

3. 接地线可以连接到地面的接地点，如建筑物的接地线或设备的接地线。

4. 完成所有屏蔽层的接线后，确保连接处没有松动，并进行必要的测试以验证连接的有效性和质量。

需要注意的是，在接线过程中，应注意避免破坏屏蔽层的完整性，避免屏蔽效果的降低。

同时，需要根据具体的应用场景和要求来确定屏蔽层的接线方法，以保证信号的传输质量和屏蔽效果。

屏蔽壳体接地方案要求

屏蔽壳体接地方案要求
1、系统要求
1)《防雷技术标准规范》及《计算机房的建设与管理》要求：电子计算
机机房接地装置应满足人身的安全及电子计算机正常运行和系统工程设备的安全，接地电阻小于4欧姆，特殊要求除外。

依BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》中规定的“C“级标准，屏蔽机房壳体要求单独接地，接地电阻小于1欧姆。

本工程要求接地电阻小于1欧姆。

2)屏蔽机房壳体的独立接地网与大楼的原建筑接地网之间的距离，要
求不低于20米。

2、接地系统：
1)接地网的建设
具体的施工方案，由建设方依据现场的实际情况决定。

以下做法仅供参考
在科技楼的西侧沿楼的方向距楼体20米的距离，靠近草坪一侧作接地地网，若接地阻值不能满足要求<1Ω，则在草坪内与楼体呈垂直方向与原接地网呈L型延长，至满足要求为止。

地槽开挖宽0.6*深0.8*长米+降阻坑。

✧4*40mm紫铜带。

✧离子接地极。

✧离子接地极连接器。

✧离子接地极焊药。

✧非金属接地模块。

✧化学降阻剂。

2)线缆敷设
✧接地干线采用ZRBVR50mm2阻燃电缆。

由接地网引入到室内，与
屏蔽机房的壳体连接。

✧接地线在穿越墙壁、楼板和地坪处应套钢管或其他非金属的保护套
管，钢管应与接地线做电气连通。

✧线槽或线架上的线缆，其绑扎间距均匀合理，绑扎线扣整齐，松紧
适宜；绑扎线头隐藏而不外露。

✧接地线的敷设平直、整齐。

国标单芯电缆屏蔽层接地标准

国标单芯电缆屏蔽层接地标准国标单芯电缆屏蔽层接地标准在现代的通讯和电力领域中，电缆作为一种重要的传输媒介，承载着各种信号和能量的传输。

为了确保电缆传输稳定、安全、可靠，国家对电缆的相关标准进行了规范和要求。

其中，国标单芯电缆屏蔽层接地标准作为保证电缆传输质量的重要环节，对于电缆行业来说具有非常重要的意义。

1. 单芯电缆屏蔽层接地的背景和意义单芯电缆是指只有一个导体的电缆，通常用于单一能源传输或信号传输。

在电磁干扰日益增多的现代通讯环境中，为了提高电缆的抗干扰能力，减少信号失真以及保障传输安全，电缆的屏蔽层接地显得尤为重要。

2. 国标单芯电缆屏蔽层接地的具体要求根据我国国家标准对单芯电缆屏蔽层接地的规定，具体要求主要包括屏蔽层的材料、接地方式、接地电阻等内容。

在电缆的设计和安装过程中，必须按照国家标准的要求进行操作，才能确保电缆的性能和质量。

3. 单芯电缆屏蔽层接地标准在实际工程中的应用在实际的工程应用中，单芯电缆屏蔽层接地标准起到了至关重要的作用。

它不仅能够有效地减少外界信号对电缆的干扰，还能够提高电缆的使用寿命和可靠性。

在特定的环境和条件下，合理实施单芯电缆屏蔽层接地标准，可以最大程度地保障电缆传输的顺利进行。

4. 个人观点和总结作为我国电缆行业中的重要标准之一，国标单芯电缆屏蔽层接地标准对于提高电缆的抗干扰能力，保障信号传输质量具有非常重要的意义。

在今后的工程建设和电缆设计中，我们需要更加严格地按照国家标准的要求来进行操作，以确保电缆的安全可靠运行。

我也希望未来能够有更多的科研人员投入到电缆标准化方面的研究中，为我国电缆行业的发展贡献自己的力量。

在本篇文章中，我们从单芯电缆屏蔽层接地的背景和意义、具体要求、实际工程应用以及个人观点和总结等方面进行了深入探讨。

相信通过对国标单芯电缆屏蔽层接地标准的了解，读者能够对电缆行业中的相关标准有更加全面、深刻的认识。

我们也希望这篇文章能够对读者在相关领域的学习和工作有所帮助。

屏蔽线接地规则

屏蔽线的一端接地，另一端悬空。

当信号线传输距离比较远的时候，由于两端的接地电阻不同或PEN线有电流，可能会导致两个接地点电位不同，此时如果两端接地，屏蔽层就有电流行成，反而对信号形成干扰，因此这种情况下一般采取一点接地，另一端悬空的办法，能避免此种干扰形成。

两端接地屏蔽效果更好，但信号失真会增大请注意：两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。

下面的规范是最好的佐证！《GB 50217-1994电力工程电缆设计规范》——3.6.8 控制电缆金属屏蔽的接地方式，应符合下列规定：（1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。

（2）除（1）项等需要一点接地情况外的控制电缆屏蔽层，当电磁感应的干扰较大，宜采用两点接地；静电感应的干扰较大，可用一点接地。

双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。

（3）两点接地的选择，还宜考虑在暂态电流作用下屏蔽层不致被烧熔。

《GB50057-2000建筑物防雷设计规范》——第6.3.1条规定：……当采用屏蔽电缆时其屏蔽层应至少在两端等电位连接，当系统要求只在一端做等电位连接时，应采用两层屏蔽，外层屏蔽按前述要求处理。

其原理是：1.单层屏蔽一端接地，不形成电位差，一般用于防静电感应。

2.双层屏蔽，最外层屏蔽两端接地，内层屏蔽一端等电位接地。

此时，外层屏蔽由于电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。

如果是防止静电干扰，必须单点接地，不论是一层还是二层屏蔽。

因为单点接地的静电放电速度是最快的。

但是，以下两种情况除外：1、外部有强电流干扰，单点接地无法满足静电的最快放电。

电缆屏蔽层接地方式要求

控制电缆屏蔽层接地规范
注：电子设备间PDMS 柜也要进行接地保护依据“电力建设施工及验收技术规范第五部分：热工自动化”
DL/T5190.5-2004和“广东省电力系统继电保护反事故措施及释义”2007年版第系统电缆接地方式的实际情况,经过甲方、乙方、施工方讨论,确定在DCS 和
2. 信号电缆从DCS 机柜经过继电器柜,或电磁阀配电柜,或中转柜等再到现场设备:每段电缆的屏蔽层在靠近DCS 机柜的一端进行接地,另一端浮空,如下图所示;
中间柜中间柜设备
3. AI,DI ,a 信号电缆直接由DCS 机柜到电气柜的DO 量:电缆屏蔽层同时在DCS 机柜和电气柜侧将屏蔽层接地,如下图b 所示;
图a
4.信号电缆从电气柜直接到现场,或经中转柜、中转箱等再到现场控制
柜：每段电缆的屏蔽层在两端进行接地,但如果是利用旧电缆,则保留原接地方式不变;如下图所示;。

关于仪表控制电缆屏蔽层接地原则要求

关于仪表控制电缆屏蔽层接地原则要求
1、采用双层总屏蔽的控制电缆：
敷设到位后需测量两个总屏蔽层间的绝缘电阻，应符合要求。

外层总屏蔽在电缆两端接地，用于防雷电等强干扰，接相应区域的防雷接地端子。

内总屏蔽层用于信号抗干扰接地，采用单端接地方式，接到仪表控制室侧。

2、采用单层总屏蔽的电缆：
屏蔽层单端接地，接到仪表控制室侧。

3、分对屏蔽电缆屏蔽接地：单端接地，接到仪表控制室侧。

4、当存在仪表和电气联络信号时，将电气配电间视作装置现场。

5、要求保证电缆桥架、穿线管、仪表外壳接地良好
6、采用单端接地时，非接地端屏蔽层需剪断，所用信号剥线长度
在满足使用要求时尽可能短。

7、安装后剥线部位必须在设备内，不得将无屏蔽部位安装于设备
外以保证屏蔽效果。

控制电缆屏蔽层接地方式

控制电缆屏蔽层接地方式为抑制电磁干扰而采用屏蔽性控制电缆，其屏蔽层如何正确接地至关重要。

《电力建设》（2003—3）载文进行了探讨。

作者认为：传输模拟信号的控制电缆或屏蔽层作为信号返回回路的同轴电缆，其屏蔽层应采用一点接地的方式，当不接地信号源和有公共接地点的放大器连接时，屏蔽层的接地点应放在放大器的公共接地点上；反之，则放在信号源的接地端。

除上述情况外，屏蔽层最好采用两端接地；采用双重屏蔽或复合式总屏蔽时，内屏蔽层用一点接地。

外屏蔽层用两点接地。

文章从屏蔽电缆的等效电路进行分析。

说明采用上述方法的道理。

摘要：介绍了发电厂控制系统中，采用屏蔽型控制电缆抑制电磁干扰(EM1)的重要措施。

提出良好的屏蔽，仅靠电缆屏蔽层是不够的，重要的是选择正确的屏蔽层接地方式、接地点数和接地点位置。

关键词：电磁干扰；控制电缆；屏蔽层；接地随着电力系统的扩大，电压等级的提高，机组容量的增大，计算机和微处理器等微电子装置已广泛应用于电厂生产监测与控制。

而且电子设备的频带日益加宽，功率逐渐加大，灵敏度提高，联络各种设备的电缆网络也越来越复杂。

况且微电子装置的工作环境和监测对象本身是一个很强的交变电磁场，是一个大干扰源。

在这样的电磁环境中，电子装置必然会受到静电感应、电磁耦合、接地线电位升高、控制回路自身产生的干扰电压等的电磁干扰，这些电磁干扰轻则会引起电子装置的可靠性降低，重则导致设备不能正常运行。

漳泽发电厂3号、4号、5号机组先后利用机组大修的机会，对其热控系统进行了DCS改造，采用EIC综合技术将电气控制、仪表控制和计算机控制等功能由DCS统一完成。

经过DCS改造后，机组能否安全、稳定运行，在很大程度上就取决于DCS系统的稳定性了。

为高DCS控制系统的抗干扰水平，确保设备在复杂电磁环境下可靠运行，成为当前电厂DCS控制系统电磁兼容方面研究的一个重要课题。

在DCS控制系统中，电缆是主要的干扰源，它既是干扰的主要发生器，也是主要的接收器。

信号线屏蔽层如何接地？电缆信号线的屏蔽层接地方式

信号线屏蔽层如何接地？电缆信号线的屏蔽层接地方式信号地(SG)是各种物理量的传感器、信号源零电位以及电路中信号的公共基准地线(相对零电位)。

此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比(SNR)下降。

特殊是模拟信号，信号地的漂移，会导致信噪比下降；信号的测量值产生误差或者错误，可能导致系统设计的失败。

因此对信号地的要求较高，也需要在系统中特别处理，避开和大功率的电源地、数字地以及易产生干扰地线直接连接。

尤其是微小信号的测量，信号地通常需要实行隔离技术。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、汲取而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

对于电场、磁场屏蔽层的接地方式不同。

可采纳不接地、单端接地或双端接地总结：单端接地:1) 屏蔽电缆的单端接地对于避开低频电场的干扰是有关心的。

或者说它能够避开波长λ 远远大于电缆长度L 的频率干扰。

Lλ /202) 电缆屏蔽层单端接地能够避开屏蔽层上的低频电流噪声。

这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。

3) 屏蔽层的单端接地对于那些对低频干扰敏感的电路（模拟量电路）来说是可取的。

4) 连续测量值的上下波动和永久偏差表示有低频干扰。

双端接地:1) 确保到电控柜或者插头（圆形接触）的连接经过一个大的导电区域（低感应系数）。

选择金属在金属上比非金属在非金属上要好。

2) 由于有些模拟量模块使用了脉冲技术（例如：处理器和A/D 转换器集成在同一模块中），建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种状况下进行双端接地。

3) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差5－10 倍,不能用作数字信号电缆。

4) 间或的功能失灵表明有高频干扰。

传输电缆屏蔽层的两种接地方式

用有屏蔽层的传输电缆是减少电磁干扰的一项基本措施。

主要有两种接地方式：一是屏蔽电缆一头接地，二是屏蔽电缆两头接地。

屏蔽电缆一头接地：
屏蔽层抗干扰的机能原理基本：干扰源和接收端等效成电容的两极。

一边有电压波动会通过电容感应到另一端。

插入接地的中间层（就是屏蔽层）破坏此等效电容，从而切断干扰通路。

而两头接地会造成两边电势不等，电势不等时会有很大的电流（地电流环路）造成屏蔽机能损坏。

传输电缆屏蔽层仅一端做接地而另一端悬浮时，它只能防静电感应，防磁场强度变化所感应的干扰电压。

为减少屏蔽层内芯线上的感应电压，在有些弱电设备的技术要求屏蔽层仅一端做了接地连接的情况下，应采用有绝缘层隔开的双层屏蔽电缆，其外层屏蔽层至少应在两端做接地连接。

这样，外屏蔽层与其它同样做了接地连接的导体构成环路，感应出一电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压。

一般而言,变频器的信号线和模拟线,PLC模拟量模块的模拟信号线通常采用一方接地。

屏蔽电缆两头接地:
对电缆屏蔽两端同时接地，目前主要是如下考虑的:有些动力负载电缆在工作时产生波动很大的交变电磁场,由于电位差的原因,容易产生较大的电动势,影响信号线,模拟线等微电的传输精度,更可能导致电子设备的击穿损坏.因此必须两端同时接地，以平衡这种电压,以防止屏蔽层形成环流。

一般而言,变频器的电源输入端只需普通电缆而不需屏蔽电缆.而其输出端必需要用屏蔽电缆并且要两头接地.。
