MD型矿用多级离心泵概述:MD型泵适应于矿山、工厂及城市给排水,用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体,被输送的介质温度为0℃~80℃。
MD型矿用多级离心泵参数范围:流量Q 10~500m3/s扬程H 33~850mMD型矿用多级离心泵型号说明:MD型泵在型号表示方法上有三种,现分述如下:1)DM280-43/84×5“DM”-表示多级矿用离心泵。
“280”-表示泵的流量(m3/h)。
“43”-表示泵的单级扬程(m)。
管道离心泵型号意义“84”-表示年号。
“5”-表示级数。
2)MD80-30×5“MD”-表示多级矿用离心泵。
“80”-表示泵的吸入口直径(mm)。
“30”-表示泵的单级扬程(m)。
“5”-表示级数。
这种方法表示的泵只有D80-30。
3)150MD30×5“150”-表示泵的吸入口直径(mm)。
“MD”-表示多级矿用离心泵。
“30”-表示泵的单级扬程(m)。
“5”-表示级数。
MD型矿用多级离心泵结构型式:MD型泵为卧式安装。
除DM16-60型泵的吸入口方向垂直向上外,其余泵的吸入口方向为水平。
所有DM型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封,根据用户需要也可采用机械密封。
除DM85-67,DM155-67型泵采用滑动轴承、稀油润滑外,其余采用滚动轴承、油脂润滑。
MD型矿用多级离心泵旋转方向:从电机端向泵看为顺时针方向旋转。
MD型矿用多级离心泵主要零件材质:泵的过流部件材质均为铸铁,轴的材质为45号钢。
MD型矿用多级离心泵成套范围:泵于电机、底座配套供应,可配功用底座或本身底座,厂方还提供附件(包括吐出锥管、闸阀、底阀、止回阀)和备件(包括叶轮、密封环、导叶套、平衡盘、轴套)。
Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆例:80P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-的电机(KW)例:50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)││││└───-泵的扬程(m)│││└─────--泵的流量(m3/h)││└───────-不锈钢材质│└─────────-└───────────--泵的口径即代表泵排出公称直径(mm)例:8050-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机(KW)││││││└─-──泵的搅匀范围(mm)│││││└────-──泵的扬程(m)││││└─────────泵的流量(m3/h)│││└────────── W:排污 Q:潜水 P:不锈钢││└─────────-─-─P:不锈钢材质│└─────────-────-JY:搅匀└────────────泵的口径即代表泵排出公称直径(mm)例:100100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机(KW)││││└───-泵的扬程(m)│││└──────-泵的流量(m3/h)││└───────--防爆电机│└─────────--G:管道式 W: P:不锈钢│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵例:80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例:50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└──────────-─-泵的口径即代表泵排出公称直径(mm)例:100PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机(KW)│││││└─-──泵的扬程(m)││││└──────-泵的流量(m3/h)│││└────────防爆电机││└─────────不锈钢│└────────────L:直立式 W:排污└─────────────--泵排出的公称直径即口径(mm)例:100100-15-7.5100 YWP B 100 - 15 - 7.5│││││└──泵的电机(KW)││││└────泵的扬程(m)│││└───────泵的流量(m3/h)││└───────-─防爆电机│└──────────-G:管道式 W:排污泵 P:不锈钢└──────────-──泵的口径即代表泵排出公称直径(mm)例:10015-30PB100 ZW 15 - 30 P B └────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例:65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵例:5015-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径例:80-200(I)A││ │││└────泵的电机(KW)││ ││└─────不锈钢材质││ │└──────泵的扬程(m)││└───────-─泵的流量(m3/h)│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径(mm)AS切割式潜水排污泵例:AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例:NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式SPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T,防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例:XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵└───────────--泥浆泵WQK/QG系列带切割装置排污泵例:WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量(m3/h)││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水磁力传动离心泵型号意义CQ系列磁力传动离心泵例:32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例:32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例:CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵多级离心泵系列型号意义DL、DLR系列立式多级离心泵例:100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程(m)││││ └───────流量(m3/h)│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)例:50×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例:10072-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例:5018-15×550 GDL 18 - 15 × 5││││└─泵的级数例:CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵例:ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm) ││└───────进口直径(mm) │└─────────-磁力传动离心泵└───────────自吸式│││└───-设计点单级扬程15(mm)││└─────--设计点流量18(m3/h)│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)例:21/2-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整例:4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵例:8012×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直单级离心泵/卧式单级离心泵/IS50-32-200/5.5KW离心泵参数/清水离心泵产品简介IS、IR型泵系单级离心泵,是根据国际标准ISO2858所规定要求设计,结构合理,经济实惠型号说明IS(IR)65—50—160│││││││叶轮名义直径(mm)。
MD矿用耐磨多级离心泵
![MD矿用耐磨多级离心泵](https://img.taocdn.com/s3/m/87760f7ec850ad02df80410e.png)
一、概述DM/ MD矿用多级离心泵:供输送固体颗粒含量不大于1.5%的中性矿水(粒度小于0.5毫米)及类似的其他污水,适用于钢铁厂、矿山排水、污水输送等场合。
DM型耐磨多级泵是卧式、单吸、多级分段式离心泵。
泵的进口水平,出口垂直,用拉紧螺栓将泵的吸入段、中段、出水段联结成一体。
长沙水泵南方泵业DM型耐磨多级离心泵厂家直接供货,DM型耐磨多级离心泵价格优势明显,欢迎DM 型耐磨多级离心泵用户来电订购,用户在订货DM型耐磨多级离心泵时如有特殊材料要求可与公司协商。
二、型号意义MD85-67×3MD ——耐磨多级离心泵85 ——泵设计点流量为85m³/h67 ——泵单级设计点扬程为67m3 ——泵的级数为3三、结构特点泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成,转子两端由用黄油润滑的单列向心滚柱轴承支承。
转子轴向力由平衡盘平衡。
泵的密封:进水段、中段、出水段之间的静止结合面采用二硫化钼密封,也有用纸垫密封,拆后重装时必须用原材料密封,为防止水进入两端轴承,采用“O”型胶圈及挡水圈密封。
泵的转动部份与固定部份之间由密封环、导叶套和填料密封。
填料腔中通入有一定压力的水,起水封和冷却作用。
泵的传动是通过联轴器由电机直接驱动,从电机方向看泵,泵为顺时针方向旋转。
泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成,转子两端由用黄油润滑的单列向心滚柱轴承支承。
转子轴向力由平衡盘平衡。
泵的密封:进水段、中段、出水段之间的静止结合面采用二硫化钼密封,也有用纸垫密封,拆后重装时必须用原材料密封,为防止水进入两端轴承,采用“O”形胶圈及挡水圈密封。
泵的转动部份与固定部份之间由密封环、导叶套和填料密封。
填料腔中通入有一定压力的水,起水封和冷却作用。
泵的传动是通过联轴器由电机直接驱动,从电机方向看泵,泵为顺时针方向旋转。
四、泵的装配与拆卸(一)泵拆卸时应注意的事项1、按停车顺序停车2、泵壳内液体(包括冷却水)应放掉;轴承部件是稀油润滑时,应放掉润滑油;3、拆去妨碍拆卸的附属管路,如平衡管、水封管等等管路和引线;4、拆卸应严格保护零件的制造精度不受损伤,拆卸穿杆的同时应将各中段用垫块垫起,以免各中段止口松动下沉将轴压弯。

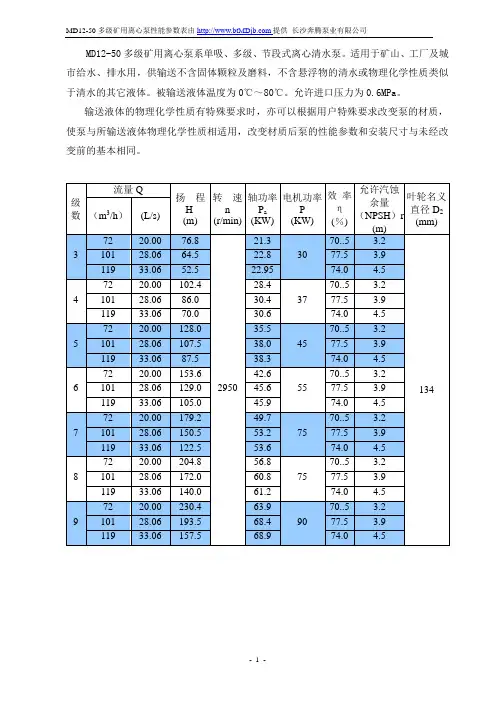

MD12-50多级矿用离心泵性能参数表-长沙奔腾泵业
