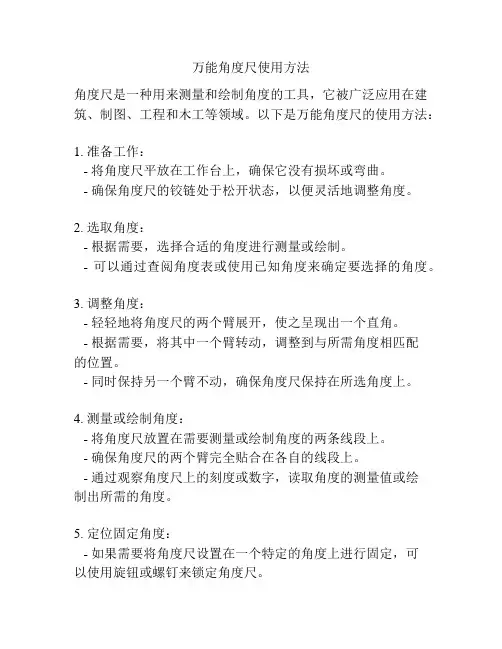

游标万能角度尺使用方法

A
4
三、 万能角度尺的使用方法 （1）测量0°-50°之间角度
角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之 间进行测量。
A
5
三、 万能角度尺的使用方法 （2）测量50°-140°之间角度
把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测 部位放在基尺和直尺的测量面之间进行测量。
A
2
二 、 万能角度尺的结构
量程：0320°
精度：2′
AΒιβλιοθήκη Baidu
3
三、 万能角度尺的使用方法 测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的
手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。 然后拧紧制动器上的螺帽加以固定，即可进行读书。
注意：当测量被测工件内角时，应从360°减去角度规上的读数值；如在角 度上读数为306°24′，则内角测量值为360°-306°24′=53°36′。
举例：
9°16′
请读出此角度尺上的示数
答案
A
14
结束谢谢！
A
15
A
6
三、 万能角度尺的使用方法
（3）测量140°-230°之间角度 把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边
与长边的交点和基尺的尖端对齐为止。把工件的被测部位放在基尺和角尺 短边的测量面之间进行测量。
A
7
三、 万能角度尺的使用方法
（4）测量230°-320°之间角度 把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。
万能角度尺的使用
A
1
一 、 万能角度尺
定义：万能角度尺又称角度规。它是利用活动直尺测量面相对于基尺测量 面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。 使用范围：适用于机械加工中的内、外角度测量，可测 0°-320° 外角及 40°-130° 内角。 工作原理：万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格 为1°。游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为 29°/30，即主尺与游标一格的差值为，也就是说万能角度尺读数准确度为 2／。其读数方法与游标卡尺完全相同。
把产品的被测部位放在基尺和扇形板测量面之间进行测量。
A
8
三、 万能角度尺的应用实例
A
9
三、 万能角度尺的应用实例
A
10
三、 万能角度尺的应用实例
A
11
三、 万能角度尺的读数
分度值的由来：
设主尺一小格度数为X，游标尺一小格读数为Y，则：
29*X=30*Y
Y=29*X/30
主尺每小格角度为1°（60′），当量爪合并时，游标上的30格刚好等于 主尺上的29 格 ，则游标每格角度=(29* 60′ )÷30=58 ′ ，主尺每格间距与游 标每格间距相差=60 ′ -58′=2′， 2′即为此种游标卡尺的最小读数值。
A
12
三、 万能角度尺的读数
角度尺读数
度
分
度：看游标零线左边 对应主尺上最靠近一条 刻线的数值，读出被测 角“度”的整数部分。
分：从游标尺上读出“分”的数 值-----看游标上哪条刻线与主尺相应 刻线对齐，可以从游标上直接读出 被测角“度”的小数部分，即“分” 的数值。
A
13
三、 万能角度尺的读数
