[VIP专享]热控物位取源部件安装
热工安装规范标准
热工仪表与自动装置安装工艺及技术一．热控取源部件及敏感元件的安装1．概述：包括温度、压力、差压、流量等仪表的取样点选择、取样孔开孔、取源部件安装等工作。
2．仪表测点的开孔和插座的安装2.1 测点开孔位置的选择a、测点开孔位置应以设计或制造厂的规定进行。
如无规定时，可根据工艺流程系统图中测点和设备、管道、阀门等的相对位置，依据《电力建设施工及验收规》（热工仪表及控制装置篇）的规定按下列规则选择：b、测孔应选择在管道的直线段上。
测孔应避开阀门、弯头、三通、大小头、挡板、人孔、手孔等对介质流速有影响或会造成泄漏的地方。
c、不宜在焊缝及其边缘上开孔及焊接。
d、取源部件之间的距离应大于管道外径，但不小于200mm。
压力和温度在同一地点时，压力测孔必须选择在温度测孔的前面（按介质流动方向而言。
下同），以避免因温度计阻挡使流体产生漩涡而影响测压。
e、在同一处的压力或温度测孔中，用于自动控制系统的测点应选择在前面。
f、高压 (>6MＰa)管道的弯头处不允许开凿测孔，测孔距管道弯曲起点不得小于管子的外径，且不得小于100mm。
g、取源部件及敏感元件应安装在便于维护和检修的地方。
2.2 测点开孔：测点开孔，一般在热力设备和管道正式安装前或封闭前进行，禁止在已冲洗完毕的设备和管道上开孔。
如必须在已冲洗完毕的管道上开孔时，需证实其没有介质，并应有防止异物掉入管的措施。
当有异物掉入时，必须设法取出。
测孔开孔后一般应立即焊上插座，否则应采取临时封闭措施，以防止异物掉入。
根据被测介质和参数的不同，在金属壁上开孔可用下述方法：在压力管道和设备上开孔，应采用机械加工的方法；使用不同的方法开孔时，应按下列步骤进行：使用氧乙炔焰切割开孔的步骤：用划规按插座径在选择好的开孔部位上划圆；在圆周线上打一圈冲头印；用氧乙炔焰沿冲头印边割出测孔（为防止割下的块掉入本体，可先用火焊条焊在要割下的铁块上，以便于取出割下的铁块）；用扁铲剔去溶渣，用圆锉或半圆锉修正测孔。
热控取源部件及敏感元件安装作业指导书
热控取源部件及敏感元件安装作业指导书一、引言本作业指导书旨在提供热控取源部件及敏感元件的安装指导，确保安装过程规范、高效、安全。
本指导书适合于所有安装人员，包括技术工程师和操作人员。
二、安装前准备1. 确认安装位置：根据设计要求和实际情况，确定热控取源部件和敏感元件的安装位置。
确保位置符合相关安全要求和规范。
2. 检查设备和材料：确保所需的热控取源部件和敏感元件完好，并检查相关材料的质量和数量是否满足要求。
3. 工具准备：准备所需的安装工具，包括螺丝刀、扳手、电钻等。
确保工具完好无损，并保持工具的清洁。
三、安装步骤1. 施工现场准备：在安装前，确保施工现场的整洁和安全。
清除可能影响安装的障碍物，并确保工作区域通风良好。
2. 安装热控取源部件：a. 根据设计要求，确定热控取源部件的安装位置。
b. 使用合适的工具，将热控取源部件固定在预定位置上。
确保固定坚固，不会浮现松动或者摇晃。
c. 连接热控取源部件的电源线。
确保电源线与设备的连接坚固可靠，避免松动或者短路的情况发生。
3. 安装敏感元件：a. 根据设计要求，确定敏感元件的安装位置。
b. 使用合适的工具，将敏感元件固定在预定位置上。
确保固定坚固，不会浮现松动或者摇晃。
c. 连接敏感元件的信号线。
确保信号线与设备的连接坚固可靠，避免松动或者断开的情况发生。
4. 安装完毕检查：a. 检查热控取源部件和敏感元件的安装位置是否正确，是否符合设计要求。
b. 检查所有连接是否坚固可靠，避免浮现松动、断开或者短路等情况。
c. 检查安装过程中是否有遗漏或者错误，及时进行修正和调整。
四、安全注意事项1. 在安装过程中，必须严格按照像关安全规范操作，确保人身安全和设备安全。
2. 在进行电气连接时，务必断电操作，避免触电事故的发生。
3. 在使用工具时，要注意安全操作，避免意外伤害。
使用合适的工具，避免使用损坏或者不合适的工具。
4. 在安装过程中，注意防止灰尘、水汽等杂质进入设备内部，避免影响设备的正常运行。
热控安装工程施工技术2 取源部件及敏感元件的安装
敏感元件即检出元件，是直接响应被测变量，并将它转换成适于测量形式的元件或器件。
本节介绍的检出元件，是指安装在主设备或管道上的测温元件、节流装置、分析取样装置等。
取源部件是测量过程变量用的一个附件，直接与热力设备或管道连接。
由此可知，它并不包括检出元件或检测仪表本身在内，仅指检出元件(或测量管路)与热力设备(或管道)连接时，在它们之间使用的一个安装部件。
例如，安装测温元件用的插座或法兰、取压时与主设备或管道连接用的短管及取源阀门、差压水位测量用的平衡容器、安装节流装置用的法兰及节流件上下游侧的直管段等均属于取源部件的范畴。
敏感元件和取源部件的安装地点(以下简称仪表测点)均在热力设备或管道上，一般直接或间接地与被测介质相接触，因此，应根据介质的压力和温度参数(见表1)选择相应的结构与材质(取源部件的材质应与热力设备或管道材质相符)。
安装后要求严密、无泄漏，并应随同热力设备或管道一起作严密性试验。
表 1 电站锅炉和汽轮机蒸汽参数注 1.本表参考《电力工业词典》，水利电力出版社，1989年出版。
2.5350C／5350C：分子为过热蒸汽温度，分母为再热蒸汽温度。
3.临界点参数：绝对压力22.12MPa，饱和温度374.150C。
4.锅炉的蒸汽参数指锅炉出口汽压和汽温，汽轮机的蒸汽参数指汽轮机进口的汽压和汽温。
对整台机组则以汽轮机进口汽压(绝对压力)和汽温作为机组的蒸汽参数。
取源部件使用的垫片材质，可参照表2选用。
选用垫片的材质不得与被测介质起化学反应。
表 2 垫片材质的选用续表注本表摘自DL.501l—92《电力建设施工及验收技术规范》（汽轮机组编）。
承压部件加工前，应查明其材质钢号并核对出厂证件(或用以证明其质量标志)，不得错用。
用于中压等级以上的材质如没有出厂证件，必须进行检验，确认无误后方可使用。
合金钢部件不论有无证件，在安装前均应经光谱分析，安装后还须经光谱分析复核并提出分析报告(合金钢管每个焊□的管段都要分别进行光谱分析)。
热工常用设备的安装
注2: 不带括号的值为“零附加不确定度”的值. 带括号的值为“0.5%附加不确定
度”的值. （在直管段符合要求的情况下，此表仍有0.5%的误差即系统误差和随
机误差）
注3: 直管段长度均以直径D的倍数表示，它应从节流件上游端面量起。
β=d/D; d--工作条件下节流件的节流孔或喉部直径，m； D--工作条件
汽轮机润滑油压测点应选择在油管路末段压力较低 处。
凝结器的真空测点应在凝结器喉部的中心点上摄取。
2. 温度取源部件
测温器取源部件应装在测量值能代表被测介质温度处，不得装 在管道和设备的死角处，不宜装设在易受振动或冲击的地方， 否则应采取相应措施，如采取减振措施及在感温元件迎向气流 处加护板。
0.55 2.5（0.5） 2.5（1.5） （12.5） 6.5（0.5） 3.5（1.5） 4.5（2.5）
0.60 3.0（1.0） 3.5（2.5） （17.5） 8.5（0.5） 3.5（1.5） 4.5（1.5）
0.65 4.0（1.5） 4.5（2.5） （23.5） 9.5（1.5） 4.5（2.5） 4.5（2.5）
下上游管道内径，m
经典文丘里管上、下游最短直管段长度
直径 比 β≤
节流件上游阻流件型式和最短直管段长度
单个90º短半径弯 头
在同一平面
上的两个或 多个90º弯头
在不同平面
上的两个或 多个90º弯头
渐缩管（在 3.5D的长度 内由3D变为
D）
渐 D0.7长扩5D度管变内（为由在D ）全或控闸球阀阀全开
直径 比 β≤
节流件上游阻流件型式和最短直管段长度
0.20 10（6） 14（7） 34（17） 5
16（8） 18（9） 12（6） 4（2）
取源部件安装质控要点
编制：于海波 2012.6.7
一、取源部件
在被测对象上为安装连接检测元件所设置的专用管件、引出口和连接阀 门等元件。 常用的有：管咀、接头、套管、弯管、阀门等。（广义取源部 件）狭义主要指管接头、短管。（是什么） 仪表取源部件安装是自动化工程安装的基础，是仪表可靠运行和精度的 重要保障。取源部件安装正确与否，直接关系到控制、保护、信号、自动 调节的正确性，是保证控制系统安全经济运行的重要基础部件。（很重要） 材料制造工艺特殊制造周和采购周期长、修改困难、影响较大。按照正 常施工顺序取源部件与管道预制同时进行，然后进行管道冲洗，强度试验， 防腐及保温处理。一旦发生取源部件遗漏（发现早重新开孔安装，如果发 现晚管道冲洗，强度试验，防腐及保温处理完成，将重新开孔。重新开孔 有一个什么问题，就是铁屑容易掉进管道，且清理困哪；另外一个问题就 是强度试验，重新做强度试验较麻烦，取源部件焊缝属于角焊缝不适合做 射线检测代替强度试验）、安装孔开错位置（这个问题会更麻烦不但上面 那些步骤需重新进行外，一般情况下取源部件不进行封堵，而直接更换管 道，后果更严重）、安装方式错误（与遗漏处理方式类似）等。轻则重新 安装试验，重则相应管道作废。经济和工期损失 较大 。（后果很严重）
2、温度取源部件安装要求 温度取源部件与管道有两种安装方式：垂直安装和倾斜安 装 a、与管道相互垂直安装时，取源部件轴线与管道轴线垂 直相交。
b、与管道成倾斜角度安装时，宜逆着物料流向，取源部件轴线应与工艺 管道轴线相交。 c、在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与工艺管 道轴线重合。 d、温度仪表插入深度为管道口径2/3处。
d、当检测带有灰尘、固体颗粒或沉淀物的压力时，在垂直和倾斜 的设备管道上，取源部件应倾斜向上安装，在水平管道上宜顺物料 流束成锐角安装。（防止灰尘和杂质进入管道和仪表内，造成堵塞 仪表管和仪表，影响仪表正常工作）
热控取源部件安装

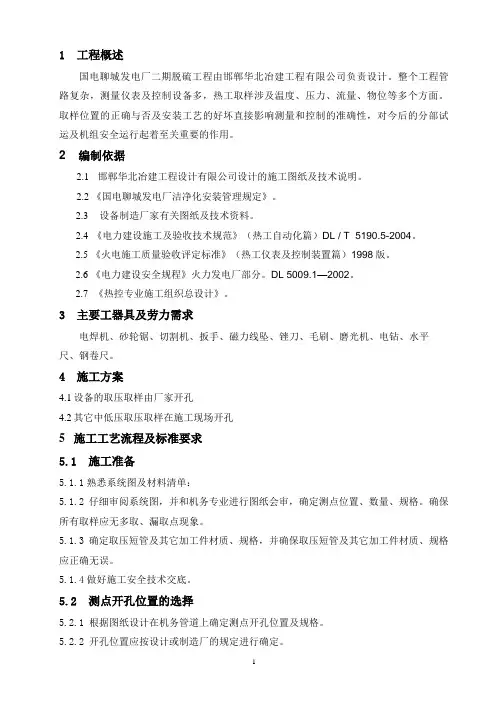

1 工程概述国电聊城发电厂二期脱硫工程由邯郸华北冶建工程有限公司负责设计。
整个工程管路复杂，测量仪表及控制设备多，热工取样涉及温度、压力、流量、物位等多个方面。
取样位置的正确与否及安装工艺的好坏直接影响测量和控制的准确性，对今后的分部试运及机组安全运行起着至关重要的作用。
2 编制依据2.1邯郸华北冶建工程设计有限公司设计的施工图纸及技术说明。
2.2《国电聊城发电厂洁净化安装管理规定》。
2.3设备制造厂家有关图纸及技术资料。
2.4《电力建设施工及验收技术规范》（热工自动化篇）DL / T 5190.5-2004。
2.5《火电施工质量验收评定标准》（热工仪表及控制装置篇）1998版。
2.6《电力建设安全规程》火力发电厂部分。
DL 5009.1—2002。
2.7《热控专业施工组织总设计》。
3 主要工器具及劳力需求电焊机、砂轮锯、切割机、扳手、磁力线坠、锉刀、毛刷、磨光机、电钻、水平尺、钢卷尺。
4 施工方案4.1设备的取压取样由厂家开孔4.2其它中低压取压取样在施工现场开孔5 施工工艺流程及标准要求5.1 施工准备5.1.1熟悉系统图及材料清单：5.1.2仔细审阅系统图，并和机务专业进行图纸会审，确定测点位置、数量、规格。
确保所有取样应无多取、漏取点现象。
5.1.3确定取压短管及其它加工件材质、规格，并确保取压短管及其它加工件材质、规格应正确无误。
5.1.4做好施工安全技术交底。
5.2 测点开孔位置的选择5.2.1 根据图纸设计在机务管道上确定测点开孔位置及规格。
5.2.2 开孔位置应按设计或制造厂的规定进行确定。
5.2.3 测点开孔位置的选择应符合下列规定：A．测孔应选择在流速稳定的直管段上，避开阀门、弯头、三通等对流速有影响或会造成泄露的地方。
B．不宜在焊缝及其边缘上开孔及焊接。
C．取源部件之间的距离应大于管道外径，但不小于200㎜。
压力和温度测孔在同一地点时，压力测孔应在温度测孔的前面（按介质流动方向）D．在同一处的压力或温度测孔中，用于自动控制系统的测孔应选择在前面。
热控专业取源部件安装及仪表管敷设作业指导书
取源部件安装及仪表管敷设RK-003目录一、适用范围： (1)二、编制目的 (1)三、编制依据： (1)四、机械设备工器具配备： (1)五、施工流程： (1)六、施工工艺控制措施 (2)七、施工质量保证措施及强制性条文： (3)八、施工质量通病的预防 (4)九、成品保护 (4)十、安全保证措施： (5)十一、环境管理： (5)一、适用范围：1.适用于液空优士化学HX-3000型制氧装置热工测量管路、取样管路、气源管路和排污管路的施工作业。
二、编制目的根据施工图纸，规范施工，提高工程工艺质量，特编制此措施。
三、编制依据：《电力建设施工及验收技术规范》第五部分：热工自动化DL/T 5190.5-2004；《火电施工质量检验及评定标准》热工仪表及控制装置篇电综[98]145号；《火力发电厂热工仪表及控制装置技术监督规定》国电安运[1998]483号；液空优士化学HX-3000型制氧装置项目热工施工图四、机械设备工器具配备：现场配置氩弧焊机1台，热工工程处组合场配置钻床1台，型钢切割机1台，其它小型电动、手动工具（电钻、电锤、角向、弯管器等）及测量器具（卷尺等）齐全、充足，各种调试设备、器具（校验台、标准表、万用表等）。
四、施工人员组成：工程技术人员1人，质检员1人，专职安全员1人，管理人员2人，施工人员：A 级工1人，其他3人，焊工1人，五、施工流程：六、施工工艺控制措施1）仪表管安装前的检查1.仪表管到现场后首先对外观进行检查，保证无明显裂纹，无凹坑，表面清洁无重皮，并进行带压吹洗，吹洗结束后即时把仪表管两头临时封闭，防止灰尘污染。
2.对仪表管（不锈钢管，合金钢管）进行抽检做光谱分析。
3.管路安装前结合图纸设计核对材质及规格，对现场敷设方案进行二次设计。
2）管路支架安装1.支架选材符合设计要求，支架制作统一用切割方式。
2.支架固定应牢固，美观。
成排仪表管支架沿金属构架敷设，可直接焊接在金属构架上，视现场情况采用吊架或落地方式，原则是简单易拆和便于检修。
热控取源部件及敏感元件安装技术总结
热控取源部件及敏感元件安装技术总结摘要：随着发电技术的发展，机组参数和容量越来越高，热工仪表安装的数量也越来越多。
为了机组长周期、安全稳定的运行，对热控取源件的安装要求也越来越严格，本文主要针对取源件开孔位置、取源阀门、感温元件、流量差压取出装置、氧化镐探头、火焰监视检测元件安装进行总结。
关键词：取源部件、氧化镐探头、热控取源件1．工程概况天津陈塘庄发电厂三期扩建工程为2×300MW亚临界燃煤发电机组。
热力控制系中所有的取源部件及敏感元件都由我公司进行安装，本文件主要对所有取源部件及敏感元件的安装进行论述。
2．作业前的技术准备2.1施工图纸齐全，由技术负责人组织技术员进行图纸审核，图纸经审核无误。
2.2安装方案编制审批完毕。
2.3按照安装方案对施工人员进行技术、质量、安全交底，并进行交底双签字。
3．作业程序3.1施工工艺流程↓↓↓↓3.2施工方案3.2.1 开孔位置选择：根据工艺流程系统图中测点与机务设备、管道、阀门等的相对位置确定测点开孔位置，用油漆笔在开孔位置作出标记，标出测点KKS编码。
1）测孔应选择在管道直线段上。
因为直线段内，被测介质的流束呈直线状态，最能代表被测介质参数。
测孔应避开阀门、弯头、三通、大小头、挡板、人孔等对介质流速有影响或会造成泄漏的地方。
2）取源部件之间的距离应大于管道外径，且不小200mm。
压力和温度测孔在同一地点管段时，压力测孔必须开凿在温度测孔的前面（按介质流动方向而言），以免因温度计阻挡使流体产生涡流而影响测压。
3 ）在同一处压力或温度测孔中，用于自动控制系统的测孔应选择在前面。
4）测量、保护与自动控制用仪表的测点不应合用一个测孔。
5）蒸汽管的监察管段用来检查管子的蠕变情况，严禁其上开凿测孔和安装取源部件。
6）高压等级以上管道的弯头处不允许开凿测孔，测孔离管子弯曲起点不得小于管子的外径，且不得小于200mm。
7）过热蒸气管的监察段用来检查管子的蠕变情况，不许开凿测孔。
自动化仪表安装规范
自动化仪表安装规则2012-02-29 11:14:09| 分类：机电工程|举报|字号订阅一、取源部件的安装（一）、温度取源部件1、温度取源部件的安装位置应选在介质温度变化灵敏和具有代表性的地方，不宜选在阀门等阻力部件附近和介质流速成死角处以及振动较大的地方。
2、热电偶取源部件的安装位置，宜远离强磁场。
3、与工艺管理道垂直安装时，取源部件轴线应与工艺管道轴线垂直相交。
4、在工艺管边的拐角处安装时，宜逆着介质流向，取源部件轴线应与工艺管道轴线相重合。
5、与工艺管道倾斜安装时，宜逆着介质流向，取源部件轴线应与工艺管道轴线相交。
（二）、压力取源部件1、压力取源部件的安装位置应选在介质流速稳定的地方。
2、压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。
3、测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装。
在水平工艺管道上宜顺流束，成锐角安装。
4、当测量温度高于60℃的液体，蒸气和可凝性气体的压力时，取源部件应带有环形或U型冷凝弯。
5、测量气体压力时，取压口在工艺管道的上半部。
6、测量液体压力时，取压口在工艺管道的下半部与工艺管道的水平中心线成0～45度夹角的范围内。
7、测量蒸气压力时，取压口在工艺管道的上半部及下半部与工艺管道水平中心线成0～45度夹角的范围内。
（三）、流量取源部件1、安装节流件所规定的最小直管段，其内表面应清洁，无凹坑。
2、在节流件的上游侧安装温度计时，温度计与节流件间的直管距离应符合下列规定。
A. 当温度计套管直径小于或等于0.03倍工艺管道内径时，不小于5（或3）倍工艺管道内径。
B．当温度计套管的直径在0.03到0.13倍工艺管道内径之间时，不小于20（或10）倍工艺管道内径。
3、在节流件的下游侧安装温度计时，温度计与节流件间的直管距离不应小于5倍工艺管道内径。
4、孔板采用法兰取压时，应符合下列规则：a. 上、下游侧取压孔的轴线，分别与孔板上、下游侧端面间的距离应等于25.4±0.8毫米。
热工取样元件与取样管安装工艺标准
根据测孔的开凿方法准备好取样所用的工具。
取样元件准备
核对取样元件材质、型号规格与设计一致。
2
测点位置
测点位置的选择
1.测孔应选择在管道的直管段上，并应避开阀门、弯头、三通、大小头、挡板、人孔、手孔等对介质流速有影响或会造成泄露的地方。
2.不宜在焊缝及其边缘上开孔及焊接。
3.取源部件之间的距离大于管道外径，且≥200 mm，压力和温度测孔在同一地点时，（按介质流向）
与设计型号规格一致
外观
无残损
螺纹连接
合适
阀门安装
安装位置
维护操作方便。
进出口方向
正确
安装固定
端正牢固
与管路连接
牢固、无渗漏
垫片材质
符合《验标》（热控篇）。
成排
间距
均匀
高差
≤3mm
物位取源阀门安装
位置
在被测设备与平衡容器之间
方向
阀体横装、阀杆水平
焊接
符合《验标》（焊接篇）
短管连接
严密
7
取
源
部
件
安
装
安装前检查
环境温度
无剧烈变化
热电偶安装
热电偶插入
紧密、牢固
保温
良好
元件装配
紧固、严密、无渗漏
一次门前取样管安装
安装前检查
取样管型号规格与设计一致，合金管材必须进行光谱分析并打钢印
取样管安装
详见《ф12—ф18仪表管安装工艺》
安装后
合金管材安装后必须进行光谱分析复查并有记录
热工取样元件与取样管安装工艺标准
火电工程工艺标准
版本
№.1
专业
热控
热控取源部件安装作业指导书(物位)
热控物位测量取源装置安装作业指导书要点l.工程（系统和设备）概况及工程量1.1 系统和设备概况主要介绍工程名称、规模、特点。
简介本工程所要安装的物位测量装置的特点及本作业指导书的适用范围。
1.2 工程量和工期：1．2．1 根据设计图纸详细列出所要安装物位测量装置的名称，数量。
1．2．2 工期：20天2.编制依据：列出与物位测量装置安装相关的技术、质量、安环的规程、规范、标准及设计图纸，厂家图纸,变更等。
3.作业前的条件和准备：3.1技术准备物位测量装置安装所需要的图纸会审完毕，会审提出问题已解决；作业指导书编制完毕；制定技术和安全措施，并交底双方签字3.2作业人员(配置、资格)3．2．2 作业活动中的组织分工和人员职责:列出负责物位测量装置安装人员的岗位名称和职责,应包括技术员,班组长,作业人员,质量员和安全员.3.3作业机具（包括配置、等级、精度等）列出物位测量装置安装所需施工机具和仪器仪表的规格型号，精度和数3.4材料物位测量装置及相关材料到货3.5安全器具安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。
3.6工序交接机务工艺管道、设备安装完成。
4.作业程序、方法和内容4.1作业程序的步骤流程：（见附图）4.2作业方法4．2．1 根据工程所选用的物位测量装置分别介绍施工工艺和注意事项4．2．2 物位测量装置安装验收5．作业过程中控制点的设置和质量通病及预防5．1 质量分目标：根据本工程的质量总体目标分解该项目质量分目标。
5．2 质量事故预想：5．2．1 测点位置选择不正确。
5．2．2 取源管座材质选择不正确。
5．2．3 焊口有漏点。
5．3 保证措施：5．3．1 严格按照施工图纸、厂家资料和规程规范确定物位取源位置。
5．3．2 取源短管材质严格按照施工图纸确定，合金管座作好系统光谱。
5. 3. 3 按照焊接规程作好焊口无损检测。
5．4 作业过程中控制点的设置W －见证点 H －停工待检点 R －记录确认点 S －连续监视点5．5 质量标准和要求列出与物位测量装置安装相关的验评。
热控取源部件及敏感元件安装方案.
XXXXXXX 环境保护再生能源 BOT 项目热控取源部件及敏感元件安装施工组织设计编制:审核:审批:XX XXXXX XXX 安装有限公司日期:二 0一二年月目录一、适用范围 . (1)二、编制依据 . (1)三、工程概况及主要工程量 . ................................................................................................... 1 1工程概况 . ....................................................................... Error! Bookmark not defined. 2工程量 . ........................................................................... Error! Bookmark not defined.四、作业人员的资格和要求 . (1)五、主要机械及工器具 . (2)六、施工准备 . ........................................................................................................................... 2 1施工人员的配备 . ............................................................................................................. 2 2开工前应具备的条件:. . (2)七、作业方法、工艺要求及质量标准 . ................................................................................... 2 1压力取源部件安装 . ......................................................................................................... 2 2取压部件的选择及安装 . ................................................................................................. 3 3一次阀门的安装 . ............................................................................................................. 4 4温度取源部件安装 . ......................................................................................................... 4 5物位取源部件安装 . ......................................................................................................... 4 6工艺要求及质量标准 . ..................................................................................................... 5 6.1压力取源部件安装工艺及质量标准 . .................................................................. 5 6.2温度取源部件安装工艺及质量标准 . (5)八、安全文明施工措施 . (5)九、附录:施工危险因素辨识、评价及控制对策表 . (7)十、附录:施工环境因素辨识、评价及控制对策表 . (8)一、适用范围本作业指导书适用于乳山市环境保护再生能源 BOT 项目的热控专业取源部件及敏感元件安装。
取源部件及敏感元件安装施工作业指导书
目录1．适用范围 (2)2．编制依据 (2)3．工程概况 (2)4．施工准备 (2)5．施工技术要点 (2)6．工艺质量要求 (4)7．安全施工注意事项 (5)1．适用范围本作业指导书适用于印尼亚齐火电工程2×110MW机组中全厂工艺管道、设备中烟、风、液、汽、气、油等系统温度、压力、节流件、液位、氧量分析仪表及称重仪表取源部件及敏感元件的安装。
取源部件主要包括：测温元部件、压力部件、流量测量装置、氧量分析仪表设备安装。
2．编制依据2.1浙江电力设计院提供的图纸2.2《电力建设施工及验收技术规范》(热工仪表及控制装置篇)DL/T5190.5--20042.3《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇）DL/T5210.4-2009 2.4印尼亚齐项目安装工程施工组织总设计2.5设备厂家说明书、施工图纸等技术资料3．工程概况印尼亚齐火电工程中主蒸汽管道、高温高压管道上压力取源部件采用ф22×6合金钢管，在蒸汽管路、给水管路、烟风管路分别采用喷嘴、孔板、插入式流量装置测量管内介质的差压，在锅炉烟道上采用防堵风压取样器，炉膛上采用P型吹气装置。
在烟道出入口处设置氧化锆测量仪分别测量其内部的氧含量。
施工中的仪表阀门、热电偶、热电阻等测试元部件均采用技术先进、质量可靠、经济合理优质产品。
4．施工准备4.1劳动力计划施工项目负责人 专工 技术员 质检员 安全员 施工人员2 1 2 2 2 404.2施工机械、工具计划（见附表1）5．施工技术要点5.1 施工工艺流程：施工具备条件→测点位置的选择→测点开孔→测试部件安装→取源部件及敏感元件安装→施工注意事项5.2 安装施工工艺：5.2.1施工具备条件5.2.1.1参与施工的作业人员熟悉设计院提供的热控图纸和设备厂家相关图纸。
5.2.1.2施工现场达到“三通一平”的要求。
5.2.1.3仪表阀门、温度测试套管等已到货，无缺件现象。
热工取样及取源部件安装作业指导书
热⼯取样及取源部件安装作业指导书热控取样及取源部件安装⼀、⼯程概况****电⼚⼀期2×300MW机组，由⼭xx建设第⼆⼯程公司负责安装施⼯。
整个热⼒系统管路复杂，测量仪表及控制设备多，热⼯取样涉及温度、压⼒、流量、物位等多个⽅⾯，遍部全⼚各系统。
取样位置的正确与否及安装⼯艺的好坏直接影响测量和控制的准确性，对后的分部试运及机组安全运⾏起着⾄关重要的作⽤。
⼆、编制依据1、****设计院相关施⼯图纸2、《****标段热控专业施⼯组织设计》3、《电⼒建设施⼯质量验收及评价规程》第4部分：热⼯仪表及控制装置DL/T5210.4—20184、《电⼒建设施⼯技术规范》第4部分：热⼯仪表及控制装置DL5190.4-20185、《电⼒建设安全⼯作规程》第⼀部分：⽕⼒发电⼚DL5009.1—20186、《中华⼈民共和国⼯程建设标准强制性条⽂》（电⼒⼯程部分）中电联标准[201x]x号三、施⼯准备四、主要施⼯⽅案1、四⼤管道的取样在⼚家预留；2、中低压管道取样在施⼯现场取样开孔，开孔后清理⼲净，并做好密封；3、所有取样点必须在系统或管道冲洗及油循环前进⾏；4、严格根据热控施⼯系统图、⼚家设备图纸、机务管道图及现场实际情况确定开孔位置、⽅向，并⽤电钻开孔加⼯；5、温度、压⼒取样打坡⼝；6、合⾦钢及不锈钢管座焊接前应进⾏光谱分析、并焊接后进⾏材质复查。
五、施⼯⼯艺流程六、施⼯注意事项1、严格根据设计要求进⾏取样开孔。
取样点不准多取，也不准漏取，并有准确的记录。
2、插座及阀门焊接前⼀定要核对型号及材质，合⾦钢材料要做光谱试验，并有分析报告。
3、机械开孔时，要先⽤冲头在测孔的中⼼打⼀冲头记，防⽌开孔时钻头滑脱。
4、⽤与插座内径相符的钻头进⾏开孔，开孔时钻头应与本体表⾯垂直。
5、取样孔钻透，即移去钻头，将挂在孔壁上的铁屑取出。
6、焊接前应把坡⼝及测孔的周围⽤锉或砂布打磨出⾦属光泽，并⽤半圆锉或圆锉修去测孔四周⽑刺及内边⽑刺。
热控(自动化仪表)专业施工及规范
热控（自动化仪表）专业施工及规范第一章总则第L0.1条：本规范适用于工业自动化仪表（以下简称仪表）工程的施工及验收。
第1.0.2条：仪表工程的施工，应该按照设计施工图纸和仪表安装说明的规定进行；当设计无规定时，应符合本规范的规定；设计和材料的型号、规格和材质符合设计规定；修改设计必须经过原设计部门同意。
第1.0.3条：仪表工程的施工，应做好与建筑、电气及工艺设备、管道等专业的配合工作。
第1.0.4条：仪表工程中的电气设备、电气线路以及电气防爆和接地工程的施工，在本规范内未作规定的不风，应符合现行的国家标准《电气装置安装工程施工及验收规范》中的有关规定。
第1.0.5条：仪表工程中的焊接工作，应符合现行的国家标准《现场设备、工业管道焊接工程施工及验收规范》的规定。
第1.0.6条：仪表工程中供气系统的吹扫、供液系统的清洗、管子的切割方法、采用螺纹法兰连接高压管的螺纹和密封面的加工以及管路的连接等应符合现行的国家标准。
第1.0.7条：仪表工程所采用的设备及主要材料应符合现行的国家或部颁标准的有关规定。
第1.0.8条：待安装的仪表设备，应按其要求的保管条件分类妥善保管，仪表工程用的主要材料，应按其材质、型号及规格，分类保管。
第1.0.9条：仪表工程应具备下列条件方可以施工：a.计施工图纸、有关技术文件及必要的仪表安装适用说明书已齐全；b.施工图纸已经过会审；c.已经过技术交底和必要的技术培训等技术准备工作；d.施工现场已具备仪表工程的施工条件。
第1.0.10条:仪表工程的施工除应按本规范执行外尚应按现行的有关标准、规范的规定执行。
第二章：取源部件的安装第一节：一般规定第2.1.1条:取源部件的安装，应在工艺设备制造或工艺管道预制、安装的同时进行。
第2.1.2条:安装取源部件的开孔与焊接工作，必须在工艺管道或设备的防腐、衬力、吹扫和压力实验前进行。
第2.1.3条:在高压、合金钢、有色金属的工艺管道和设备上开孔时，采用机械加工的方法。
灵东热控取源部件安装作业指导书
目录1编制依据 (2)2工程概况 (2)3作业准备 (2)4作业内容与方法 (3)5质量标准及质量控制措施 (12)6取样和取源管道洁净化安装要求 (13)7强制性条文 (14)8成品保护要求 (14)9职业健康安全和环境风险控制要求 (14)10职业健康安全危险源辨识、风险评价表 (15)11环境因素识别、评价表 (15)1.编制依据1.1 《电力建设施工质量验收及评价规程》第4部分：热工仪表及控制装置DL/T 5210.4-20091.2 国电英力特宁东（2×330MW）热电联产工程热控部分施工图纸；1.3 《电力建设安全管理规程》DL 5009.1-2002 第1部分：火力发电厂；1.4《工程建设标准强制性条文》（电力工程部分）2006版1.5《电力建设安全健康与环境管理工作规定》；1.6《国网公司基建安全管理规定》2010/1020号文；1.7中国国电集团公司火电厂基本建设工程机组洁净化安装管理规定；2.工程概况国电英力特宁东（2×330MW）热电联产工程#1机组热控压力、温度、流量取源部件的安装，具体安装内容如下；1．汽包内置差压式水位平衡容器、除氧器液位开关及高低加测量筒的安装；2．汽水系统壁温压块、温度计插座焊接及风烟系统温度计插座、套管焊接安装；3．汽水系统及风烟系统压力取源部件安装；4．流量测量装置及就地仪表安装；5．凝汽器真空压力取源部件安装；3.作业准备3.1 人员组织结构本项工作根据温度、压力等元件到货情况确定，现场设备到货情况及时可安排1名主责、1名焊工、2—3名施工人员为一个施工小组单元配置，现场工作面能全面展开时，宜考虑同时安排多个施工小组单元同时施工，脚手架搭设由6名施工人员即可。
3.2 主要施工机具电焊机、冲击钻、电源盘、扳手、铁榔头、线锤、钢丝线、电钻、切割机、磨光机、手锯、台钻、钢卷尺、角尺、水平尺等。
3.3 主要材料应依据施工图纸导管阀门清册中，对取样管、仪表管、各型号阀门规格以及管材材质光谱分析核实。
13热控取源部件安装
仅供个人参考仅供个人参考目录1．作业任务 (2)2．编制依据 (2)3．作业准备和条件 (3)4．作业方法及工艺质量控制措施 (4)5．作业质量标准及检验要求 (9)6．技术记录要求 (11)7．职业健康安全、环境环境保护技术措施 (11)8. 有关部计算及其分析 (13)9．附录 (13)1．作业任务1.1工程概况华电宿州电厂一期工程设计2台600MW超临界燃煤发电机组，我公司承建BOP部分及#2机组主厂房内设备的安装、调试工程，本作业指导书主要针对#2机组的热控取源部件安装。
1.2作业项目范围本作业指导书的施工区域为#2机组的锅炉房、汽机房和除氧煤仓间的热控取源部件。
1.3工程量#2机组主厂房施工范围包括主厂房各个热力系统的热工检测取源部件和敏感元件的安装。
其中汽、水、油介质的压力取源部件一般由取压短管、导压管和取源阀门组成，也包括测量物位的平衡容器等装置；烟、风、粉介质的压力取源部件采用防堵风压取压装置和风压取压管；而温度取源装置则通常由温度计插座和保护套管组成；该工程的就地敏感元件包括热电阻、热电偶、氧量分析装置、火检探头、燃油流量仪；对于介质流量的测量根据介质的不同有标准孔板、标准喷嘴等。
主要工作量包括：满足华电宿州电厂#2机组工程网络节点计划，2007年4月份锅炉水压，2007年7月份锅炉酸，2007年8月份点火冲管，2007年9月28日机组移交投产。
2．编制依据2.1《电力建设工程施工技术管理导则》2.2《电力建设安全健康与环境管理工作规定》2.3《火电施工质量检验及评定标准》（热工仪表及控制装置篇）2.4《电力建设施工及验收技术规范》（热工仪表及控制装置篇）2.5华电宿州电厂一期2X600MW燃煤电厂工程施工图2.6安徽电力建设第一工程公司企业标准（2004.12）3.作业准备和条件3.1作业人员施工负责人 1人技术负责人 1人热控安装工 6人电焊工 3人火焊工 3人辅助工 4人安全员 1人质检员 1人3.2技术准备，并做好交底记录。
