DSP简答题

1.数字信号处理算法一般的实现方法有哪些？

(1)在通用的微机上用软件实现。

(2)利用特殊用途的DSP芯片来实现。

(3)利用专门用于信号处理的通用DSP芯片来实现。

(4)用FPGA/CPLD用户可编程器件来实现。

2.什么是可编程DSP芯片？它有什么特点？

采用FPGA实现的DSP可以并行或顺序工作。在并行工作方面，FPGA与ASIC 相当，优于DSP处理器。而在顺序执行方面，FPGA 也优于DSP处理器,因为FPGA中可以使用各种状态机或使用嵌入式微处理器来完成，且每一顺序工作的时钟周期中都能同时并行完成许多执行。就灵活性而言，FPGA的灵活性远胜于ASIC和DSP处理器。

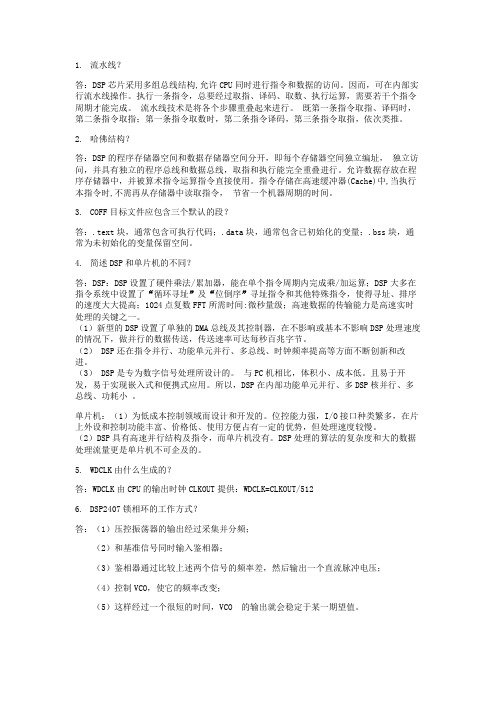

3.冯·诺依曼结构和哈佛结构有什么不同？

冯.诺依曼结构，其程序代码和数据共用一个公共存储空间，单一的地址总线和数据总线。

哈佛结构，将程序代码和数据的存储空间分开，各有自己独立的地址总线和数据总线。

显然，采用哈佛结构的好处是可以并行地进行指令和数据的处理，从而大大提高数字信号处理器的运算速度。

4.设计DSP应用系统时，如何选择合适的芯片？

DSP芯片的选择应根据实际的应用系统需要而确定。一般来说，选择DSP芯片时应考虑到如下诸多因素。

1．DSaP芯片的运算速度。2．DSP芯片的价格。3．DSP芯片的硬件资源。4．DSP芯片的运算精度。5．DSP芯片的开发工具。6．DSP 芯片的功耗。7.运算量大小8．其他。除了上述因素外，选择DSP芯片还应考虑到封装的形式、质量标准、供货情况、生命周期等。

5.简述设计DSP应用系统的一般设计过程。

1．建立源程序：.c和.asm2．C编译器（C Compiler）3．汇编器（Assembler）：生成.obj文件，其格式为COFF

4．链接器（Linker）：生成可执行模块.out5．调试工具（包括软件仿真器：将链接器输出的.out文件调入到一个PC机的软件模拟窗口下，对DSP代码进行软件模拟和调试；硬件在线仿真器；评估模块（既EVM板））

6．十六进制转换公用程序（Hex Conversion Utility）

6.开发DSP应用系统时，一般需要哪些硬、软件工具？

软件仿真器(Simulator)，硬件在线仿真器（XDS Emulator），集成开发环境Code Compser Studio(简称CCS)，评估模块（EVM板）。7.TI公司TMS320DSP芯片有哪三个主要系列？各系列的应用特点是什么？

答：目前，TI公司在市场上主要有三大系列产品：TMS320C2000系列，TMS320C5000系列和TMS320C6000系列（1）TMS320C2000系列，最先进的控制功能的DSP，主要应用于数字控制、运动控制，特点：

●超过400 MIPS 的DSP 控制器

●软件兼容目前主导的控制DSP C24x TM

（2）TMS320C5000系列，高速低功耗的DSP ，主要应用于低功耗、手持设备、无线终端应用，特点：

●内核功耗0.05 mW/MIPS, 该功耗大概目前工业主导低功耗DSP产品的1/6

●软件兼用最为流行的C54x™ DSP

（3）TMS320C6000系列，最高性能的开发平台，主要应用于高性能、多功能、复杂应用领域，特点：

●工作频率达到1.1GHz 成为工业应用最快的DSP

●最高效编译器兼用C62x TM

8.TMS320C54x DSP芯片的内部总线是如何组织的？

答：TMS320C54x DSP采用先进的哈佛结构并具有八组总路线:程序总路线(PB),3组数据总路线(CB、DB和EB)，4组地址总线（PAB、CAB、DAB、EAB）

采用各自分开的数据总路线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。独立的程序总路线和数据总路线允许CPU同时访问程序指令和数据。因此，在单周期内允许CPU利用PAB/PB取指一次、利用DAB/DB 读取第一个操作数、利用CAB/CB读取第二个操作数并利用EAB/EB将操作数写入存储器。

9.TMS320C54x DSP芯片的存储器结构如何？

TMS320C54x 存储器由3个独立的可选择空间组成：

程序空间：程序存储器空间包括程序指令和程序中所需要的常数表格；

数据空间：数据存储器空间用于存储需要程序处理的数据或程序处理后的结果；

I/O空间：I/O空间用于与外部存储器映象的外设接口，也可以用于扩展外部数据存储空间。

10.DSP片内存储器和片外存储器有什么区别？为什么要尽量使用片内存储器？

答：利用I/O存储器可以扩展外部存储器，使用片内存储器没有等待状态，可以使程序运行速度快，可以得到更高的性能，因此尽量采用内部RAM。使用片外存储器的主要优点是可对更大的存储器空间寻址。

11.TMS320C54x DSP芯片的片上外设主要有哪些？

答：通用I/O引脚XF,定时器，时钟发生器，复位电路，主机接口，软件可编程等待状态发生器，可编程分区开关，4种串行口12.TMS320C54x DSP提供的寻址方式与你熟悉的其它CPU提供的寻址方式有什么不同？

答：C54x的7种基本寻址方式

1)立即数寻址：指令中有一个固定的立即数

2)绝对地址寻址：指令中有一个固定的16位地址；包括（1）数据存储器（dmad）寻址，（2）程序存储器（pmad）寻址，（3）端口地

址（PA）寻址，（4）长立即数*（lk）寻址

【注意，绝对寻址中采用长立即数*（lk）形式的指令不能与单循环指令（RPT和RPTZ）配合使用】

3)累加器寻址：按累加器的内容作为地址去访问程序存储器中的一个单元（有两条指令READA,WRITA）

4)直接寻址：指令编码中含有的7位地址与DP或SP一起合成数据存储器中的操作数的实际地址

5)间接寻址（单操作数和双操作数）：通过辅助寄存器寻址

6)存储器映象寄存器寻址：修改存储器影射寄存器中的值，而不影响当前数据页面指针DP和当前堆栈指针SP的值。

7)堆栈寻址：把数据压入或弹出系统堆栈。

TMS320C54x DSP有一些特殊的间接寻址方式:循环寻址和位倒序寻址：

循环寻址：在完成卷积、相关和FIR滤波等算法中，都要求在存储器中设置一个循环缓存区，循环寻址就是实现这个功能。

位倒序寻址：在FFT运算时其输出、输入列中必有一要混序，所谓混序就是位倒序。C54x 提供的位倒序寻址就是实现这个功能。
