空冷式换热器汇总. - 360文档中心

哈尔滨空调空冷器样本

中国第一台导热姆热管换热器
1984 年
中国第一台蒸发式空气冷却冷凝器
1984 年
中国第一台电解锌酸冷却塔调速轴流风机
1985 年
中国第一台热风循环空冷器
1985 年
中国第一台水平连铸线空冷器
1986 年
中国第一台冶金高炉闭路循环水系统空冷器
1987 年
中国第一台自然通风空冷器
1987 年
中国第一台大型热管换热器
aircooledheatexchanger1哈尔滨空调股份有限公司创造48项国内第一品名中国第一台中低压空冷器中国第一台热泵式空调机组中国第一台集合管式高压空冷器中国第一台铝制空冷器中国第一台1500kw电站空冷器中国第一台大型装配式金属空调器中国第一台湿式空冷器中国第一台干湿联合式空冷器中国第一台自动调角轴流风机中国第一台可移动式大型冷冻除湿机中国第一台镶片式空冷器中国第一台减压塔顶空冷器中国第一台自动调角百叶窗中国第一台引风式空冷器中国第一台渣油空冷器中国第一台水铜热管换热器中国第一台冷藏销售柜台中国第一台水钢热管换热器中国第一台丙酮热管换热器中国第一台hl型新型空冷器中国第一台敞开式冷藏销售柜台中国第一台大型电站空调机组中国第一台焦化分馏塔顶空冷器中国第一台导热姆热管换热器中国第一台蒸发式空气冷却冷凝器中国第一台电解锌酸冷却塔调速轴流风机中国第一台热风循环空冷器中国第一台水平连铸线空冷器中国第一台冶金高炉闭路循环水系统空冷器中国第一台自然通风空冷器中国第一台大型热管换热器中国第一台椭圆管热管换热器中国第一台高温空冷器中国第一台大型蒸发冷却式空气处理机组中国第一台福哥型电站空冷器中国第一台大型直接蒸发式空气处理机组中国第一台集成式离心过滤器中国第一台填料蒸发式空气冷却器中国第一台锻制丝堵式高压空冷器中国第一台板焊丝堵式高压空冷器中国第一台锻造法兰式高压空冷器中国第一台大口径椭圆管套矩形翅片直接空冷凝器acc中国第一台大型核级空气处理机组中国第一台回流管箱式高温空冷器中国第一台电站尖锋冷却预热器中国第一台电站辅机冷却塔中国第一台压缩机用高压空冷器中国第一台ecology管高压空冷器序号123456789101112131415161718192021222324252627282930313233343536373839404142434445464748年份1964年1965年1965年1967年1968年1972年1975年1976年1977980年1980年1980年1982年1982年1983年1983年1984年1984年1984年1984年1985年1985年1986年1987年1987年1988年1988年1989年1989年1989年1990年1990年1990年1991年1991年1994年1995年1995年1996年1998年1998

空冷器样本

空冷式换热器1.空冷器型号的说明为方便用户，我公司空冷器型号均参照GB/T15386-97《空冷式换热器》编制。

1.1管束1.1.1管束型号的表示方法：□□□□□□□/□□□□翅片管基管材料（见1.1.2）法兰密封面形式（见表1）管程数（用罗马数字表示）翅片管形式（见表3）翅化比（见表2）管箱型式（见表1）设计压力管束换热面积管排数管束公称直径：长×宽m管束型式（见表1）1.1.2管束型式与代号见表表1 管束型式与代号翅片管基管材料：当选用碳钢时可缺省，当选用武汉市润之达石化设备有限公司S、Cl-腐蚀稀土合金材料09Cr2AlMoRE时标注D，12Cr2AlMoV时标注R，选用其的抗H2它材料也应标注。

标注示例：a.鼓风式水平管束：长9m、宽2m；6排管；基管换热面积140m2；设计压力4Mpa；可卸盖板式管箱；双金属轧制翅片管，翅化比23.4；Ⅵ管程；接管法兰密封面凹凸面；材料09Cr2AlMoRE，管束型号为：GP9×2-6-140-4.0K1-23.4/DR-VIMFMD。

b.引风式水平管束：长9m、宽3m；6排管；基管换热面积193m2；设计压力2.5Mpa；丝堵式管箱；L型翅片管，翅化比23.4；Ⅱ管程；接管法兰密封面环连接面；材料为碳钢的管束型号为：YP9×3-6-193-2.5S-23.4/L-ⅡRJ。

表2 翅化比及迎风面积比（参照JB/T4740-1997）1.2构架1.2.1构架型号表示方法：□□□□风箱型式（见表3）风机直径×102mm/台数构架公称尺寸长×宽m（对斜顶式构架为长×宽×斜边长）开（闭）型构架型式（见表3）标注示例：a.鼓风式空冷器水平构架长9m、宽4m；风机直径3000mm，2台，方箱型风箱；闭式构架型号为：GJP9×4B-30/2F。

1.2.2型式与代号表31.3风机1.3.1风机型号表示方法：□□□□□□□电动机功率KW风机传动方式（见表4）叶片数（见表4）叶片型式（见表4）叶轮直径×102mm风量调节方式（见表4）通风方式（见表4）标注示例：a.鼓风式，停机手动调角风机；直径2400mm、B型玻璃钢叶片；叶片数4个；悬挂式电动机轴朝上V带传动、电动机功率18.5KW的风机型号：G-TF24B4-Vs18.5b.引风式，自动调角风机；直径3000mm、R型玻璃钢叶片；叶片数6个；悬挂式电动机轴朝上V带传动、电动机功率15KW的风机型号：Y-2FJ30R6-Vs151.3.2型式与代号表41.4百叶窗1.4.1百叶窗型号表示方法：□□公称尺寸，长×宽m调节方式标注示例：a.手动调节百叶窗，长9m，宽3m，其型号SC9×3b.自动调节百叶窗，长6m，宽2m，其型号ZC6×21.5喷淋装置□□喷淋装置的公称尺寸长×宽（m）喷淋装置代号标注示例：喷淋装置长9m、宽3m，其型号为P9×31.6空冷器型号的表示方法：□□□□百叶窗型式，公称尺寸/台数构架型式，公称尺寸开（闭）型式/跨数风机型式，叶轮直径×102，mm/台数管束型式，管束材质、公称尺寸/片数标注示例：鼓风式空冷器，水平式管束，材质09Cr2AlMoRE，长×宽为9m×3m，4片，停机手动调角风机，直径3600mm，4台，水平构架，长×宽为9m×6m，1跨闭式构架，1跨开式构架，手动调节百叶窗，4台，长×宽为9m×6m的空冷器型号为：GPD9×3/4-TF36/4- GJP9×6B/1GJP9×6K/1-SC9×3/42.水平式空冷器2.1水平式空冷器管束2.1.1丝堵式水平空冷器管束2.1.1.1丝堵式水平空冷器管束安装尺寸（图1）。

《空冷式换热器介绍》PPT课件

项目
单位
板式空冷器 2台-3x3
水冷器 BLeabharlann S1200节省数量 %设备重量 kg
40000
14000
设备造价万元 155
18
-137
耗电功率 KW
44
冷却水耗量 Kg / hr 5000
600000
595000
操作费用万元/年 29.6
144
114.4
占地面积 m2
18
16
设备开工率按8000小时/年，电费0.4元/度，软化水费2.7元/吨;
良的抗腐蚀能力；重量轻：同等负荷下相当于表面蒸发式空冷器的30%；占地面积更小；
甘肃蓝科石化高新装备股份有限公司（兰州石油机械研究所）
板式蒸发空冷器特点
板式蒸发空冷器是继表面蒸发空冷器后又一种将水冷与空冷、传热与传质过程融为一体且兼有两者之长的新型空冷器，他对空冷器的发展将是革命性的；它是一种传热效率高、投资省、操作费用低、结构紧凑、节能、节水的高效冷凝冷却设
甘肃蓝科石化高新装备股份有限公司（兰州石油机械研究所）
表面蒸发空冷器
表面蒸发空冷器发展方向:
提高换热管耐腐蚀性能解决冷却效果下降问题解决冬季结冰问题提高水箱、百叶窗抗腐蚀能力提高风机轴承寿命
甘肃蓝科石化高新装备股份有限公司（兰州石油机械研究所）
表面蒸发空冷器
采取的措施：
换热管腐蚀问题
能力; • 良好的维护性能:由于台数减少，设备的维护性能
大大提高； • 由于传热元件采用特殊的板型，不仅清洗吹灰方
便，而且传热面积均为一次传热面积，同翅片管相比其传热性能具有长效性。 • 投资优势：设备费用、平台；
甘肃蓝科石化高新装备股份有限公司（兰州石油机械研究所）

制冷与空调专业常用换热器简介

换热器换热器的发展已经有近百年的历史，其在国民经济的诸多领域(如食品、制药、石油化工、空调、动力、冶金、轻工等)得到广泛的应用。

换热器是化工、石油、制药及能源等行业中应用相当广泛的单元设备之一。

定义：换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。

换热器（heat exchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。

换热器是制冷空调、暖通、化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。

按使用功能分：冷凝器、蒸发器、再热器、过热器和再沸器等。

换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。

在制冷空调、暖通等领域主要涉及混合式换热器和间壁式换热器，其中以间壁式换热器应用最多。

一、混合式换热器混合式热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速率。

故凡允许流体相互混合的场合，都可以采用混合式热交换器，例如气体的洗涤与冷却、循环水的冷却、汽-水之间的混合加热、蒸汽的冷凝等等。

它的应用遍及化工和冶金企业、动力工程、空气调节工程以及其它许多生产部门中。

(1)冷却塔(或称冷水塔)在这种设备中，用自然通风或机械通风的方法，将生产中已经提高了温度的水进行冷却降温之后循环使用，以提高系统的经济效益。

例如热力发电厂或核电站的循环水、合成氨生产中的冷却水等，经过水冷却塔降温之后再循环使用，这种方法在实际工程中得到了广泛的使用。

冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。

是以水为循环冷却剂，从一系统中吸收热量并排放至大气中，从而降低塔内空气温度，制造冷却水可循环使用的设备。

冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域，应用最多的为空调冷却、冷冻、塑胶化工行业。

空冷器型号

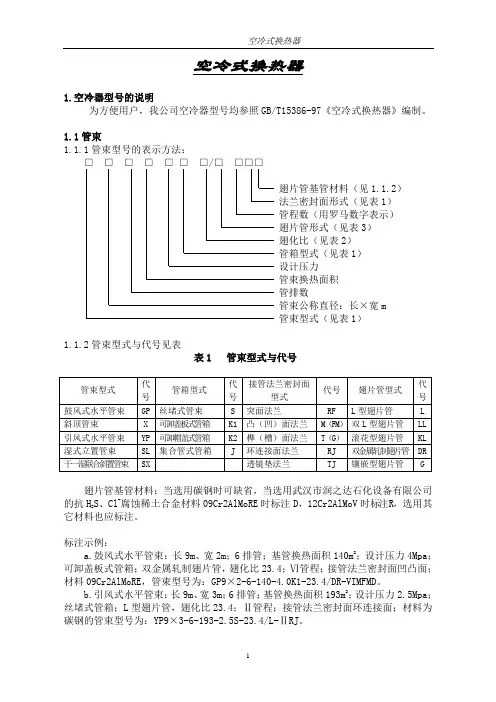

空冷式换热器1.空冷器型号的说明为方便用户，我公司空冷器型号均参照GB/T15386-97《空冷式换热器》编制。

1.1管束1.1.1管束型号的表示方法：□□□□□□□/□□□□翅片管基管材料（见1.1.2）法兰密封面形式（见表1）管程数（用罗马数字表示）翅片管形式（见表3）翅化比（见表2）管箱型式（见表1）设计压力管束换热面积管排数管束公称直径：长×宽m管束型式（见表1）1.1.2管束型式与代号见表表1 管束型式与代号翅片管基管材料：当选用碳钢时可缺省，当选用武汉市润之达石化设备有限公司S、Cl-腐蚀稀土合金材料09Cr2AlMoRE时标注D，12Cr2AlMoV时标注R，选用其的抗H2它材料也应标注。

标注示例：a.鼓风式水平管束：长9m、宽2m；6排管；基管换热面积140m2；设计压力4Mpa；可卸盖板式管箱；双金属轧制翅片管，翅化比23.4；Ⅵ管程；接管法兰密封面凹凸面；材料09Cr2AlMoRE，管束型号为：GP9×2-6-140-4.0K1-23.4/DR-VIMFMD。

b.引风式水平管束：长9m、宽3m；6排管；基管换热面积193m2；设计压力2.5Mpa；丝堵式管箱；L型翅片管，翅化比23.4；Ⅱ管程；接管法兰密封面环连接面；材料为碳钢的管束型号为：YP9×3-6-193-2.5S-23.4/L-ⅡRJ。

表2 翅化比及迎风面积比（参照JB/T4740-1997）1.2构架1.2.1构架型号表示方法：□□□□风箱型式（见表3）风机直径×102mm/台数构架公称尺寸长×宽m（对斜顶式构架为长×宽×斜边长）开（闭）型构架型式（见表3）标注示例：a.鼓风式空冷器水平构架长9m、宽4m；风机直径3000mm，2台，方箱型风箱；闭式构架型号为：GJP9×4B-30/2F。

1.2.2型式与代号表31.3风机1.3.1风机型号表示方法：□□□□□□□电动机功率KW风机传动方式（见表4）叶片数（见表4）叶片型式（见表4）叶轮直径×102mm风量调节方式（见表4）通风方式（见表4）标注示例：a.鼓风式，停机手动调角风机；直径2400mm、B型玻璃钢叶片；叶片数4个；悬挂式电动机轴朝上V带传动、电动机功率18.5KW的风机型号：G-TF24B4-Vs18.5b.引风式，自动调角风机；直径3000mm、R型玻璃钢叶片；叶片数6个；悬挂式电动机轴朝上V带传动、电动机功率15KW的风机型号：Y-2FJ30R6-Vs151.3.2型式与代号表41.4百叶窗1.4.1百叶窗型号表示方法：□□公称尺寸，长×宽m调节方式标注示例：a.手动调节百叶窗，长9m，宽3m，其型号SC9×3b.自动调节百叶窗，长6m，宽2m，其型号ZC6×21.5喷淋装置□□喷淋装置的公称尺寸长×宽（m）喷淋装置代号标注示例：喷淋装置长9m、宽3m，其型号为P9×31.6空冷器型号的表示方法：□□□□百叶窗型式，公称尺寸/台数构架型式，公称尺寸开（闭）型式/跨数风机型式，叶轮直径×102，mm/台数管束型式，管束材质、公称尺寸/片数标注示例：鼓风式空冷器，水平式管束，材质09Cr2AlMoRE，长×宽为9m×3m，4片，停机手动调角风机，直径3600mm，4台，水平构架，长×宽为9m×6m，1跨闭式构架，1跨开式构架，手动调节百叶窗，4台，长×宽为9m×6m的空冷器型号为：GPD9×3/4-TF36/4- GJP9×6B/1GJP9×6K/1-SC9×3/42.水平式空冷器2.1水平式空冷器管束2.1.1丝堵式水平空冷器管束2.1.1.1丝堵式水平空冷器管束安装尺寸（图1）。

空冷式换热器概述.

中海石油培训中心
空冷式换热器 GBT 15386-94
安全技术培训中心技能部
陈黎
培训内容
一、热交换及基础知识
二、热交换的影响因素
三、换热设备的功能及类型
四、换热器运转
五、板式换热器
六、管壳换热器
七、两种换热器的比较
八、空冷式换热器
2
2
八、空冷式换热器
适用范围：
设计压力不大于35MPa
翅片管表面积以两管板之间的管长为基准的与空气接触的翅片管外表面积厚度附加量=厚度负偏差+腐蚀裕量
4
4
八、空冷式换热器
空冷器的型式
鼓风式：管束置于风机排风侧的空冷器引风式：管束置于风机吸风侧的空冷器
空冷器部件及零部件
5
5
八、空冷式换热器
空冷器的材料
管束不允许用铸件做丝堵翅片管的基管用钢管选用较高级（或高级）标准的材料螺柱与螺母设计压力高于10MPa要进行磁粉探伤丝堵垫片应为金属或金属包垫片
铭牌
管束铭牌
风机铭牌
百叶窗铭牌
8
8
6
6
八、空冷式换热器
翅片管与管板的连接
强度胀接设计压力不大于4MPa，设计温度不高于250℃ 强度焊接设计压力不大于35MPa,不适用有较大振动的场合胀焊并用密封性能要求较高且有振动的场合
7
7
八、空冷式换热器
须持有劳动部门颁发的锅炉压力容器无损检测人员技术等级鉴定证书。取得Ⅱ级以上证书的人员方可签发检验报告压力和运转试验
不适用于铝或其它有色金属制受压元件的空冷器
空冷器包括
管束构架风机百叶窗
3

空冷介绍

3 GEA Batignolles Thermal Technologies GEA巴蒂尼奥热能技术
GEA Batignolles Technologies Thermiques
With 95% exportation, 4/5 out of the European Union, GEA Batignolles Technologies Thermiques stands worldwide leadership for Air Cooled Heat Exchangers. Having 35,000 tons of air fin coolers delivered each year, our aim is to provide quality products and state of the art services to our customers of oil and gas industry.
The program of the Thermal Engineering Division includes products and systems for:
Direct Dry Cooling Direct Condensing Wet Cooling Indirect Dry Cooling Special Applications Services
根据API661标准制造的工艺空气冷却器，服务于炼油、液化气制油以及石化行业空冷凝汽器，应用于垃圾焚烧、热电联供及联合循环发电领域发电厂或大型空调机组上的辅助冷却器翅片管、管束以及备品备件
4 GEA Batignolles Thermal Technologies GEA巴蒂尼奥热能技术
GEA巴蒂尼奥热能技术（常熟）有限公司

空冷技术介绍

空冷技术介绍煤化工闭式循环水空冷技术介绍空冷式换热器，简称空冷器，作为一种冷凝冷却设备，广泛地应用于炼油、化工、电力及冶金行业，它是工业装置的主要工艺设备之一。

按冷却方式可分为：干空冷、增湿空冷、表面蒸发空冷、联合空冷，考虑技术经济性，干空冷适用于传热温差较大的场合，增湿空冷、表面蒸发空冷适用于传热温差较小的场合。

1 、干式空冷器干式空冷是以环境空气作为冷却介质，依靠翅片管扩展传热面积来强化管外传热，靠空气横掠翅片管后的空气温升带走热量，达到冷却、冷凝管内工艺流体的目的。

它可使管内工艺流体出口温度冷到比环境干球温度高15～20℃。

2 、湿空冷器湿空冷器又分为增湿型湿空冷器和喷淋型湿空冷器。

a. 增湿型湿空冷器增湿型湿空冷的典型结构如图1 所示。

其工作特点是在空气入口处喷水雾，利用雾状水的蒸发使空气入口处的干燥空气增湿，以此降低空气入口温度，使空冷器入口风温由干球温度降低到湿球温度,增大空气入口温度与管内工艺流体出口温度之间的温差来强化传热。

增湿降温的空气经过挡水板除去夹带的水滴后横掠翅片管束，它仍完全依靠空气温升来冷却或冷凝管内工艺流体。

入口处空气相对湿度愈小，空气增湿后降温愈多，其冷却效果也愈显著。

b. 喷淋蒸发型空冷器喷淋蒸发型空冷器的典型结构如图2 所示。

喷淋蒸发型空冷器的作用原理是依靠喷淋在管束翅片管表面形成的水膜，空气以一定的速度掠过管束，翅片表面的水膜在气流和管内热介质的双重作用下强制蒸发，取热能力很大。

管外膜传热系数要比普通的干式空冷器大3-5倍。

此外，水的喷淋蒸发，不仅使空冷器入口风温由干球温度降低到湿球温度，而且因水的汽化潜热很大，导致空冷器出口风温温升很少，传热温差要比普通的增湿空冷器大。

增湿型湿空冷器和喷淋蒸发型空冷器对于一些管内热流介质终冷温度要求较低的空冷工艺是十分有利的，喷淋蒸发型空冷器由于翅片表面的水膜在气流和管内热介质的双重作用下强制蒸发使其效率明显高于增湿型湿空冷器。

工业制冷常用换热器

工业制冷常用换热器在工业制冷系统中，制冷换热设备一般按照换热器在制冷装置中所起的作用进行分类，可以分为蒸发器、冷凝器、经济器、中间冷却器、冷却器、液化器等, 如果按照换热器的结构来分类, 又可分为管壳式换热器与板式换热器。

本文将对管壳式换热器进行详细探讨。

蒸发器蒸发器是制冷系统的主要热交换设备。

利用制冷剂液体在较低温度下蒸发, 吸收被冷却介质的热量使之温度降低。

1.蒸发器中的传热影响蒸发器传热系数的因素主要有: 1）制冷剂的物理特性、沸腾状态、蒸发器结构; 2）被冷却介质流动状态、传热表面几何特性; 3）传热表面污染程度, 主要是油、铁锈、霜层。

2.蒸发器的形式和结构主要用于载冷剂系统, 用来冷却水或盐水、乙二醇等载冷剂, 再由载冷剂去冷却被冷却物体。

根据蒸发器外形可以分为立管(螺旋管) 式蒸发器和卧式管壳式蒸发器。

1）立管(螺旋管) 式蒸发器是制冷剂在管内蒸发, 蒸发器沉浸在载冷剂箱内。

这两种蒸发器只能用于开式循环系统, 载冷剂必须是非挥发性的,如盐水和水等。

为保证载冷剂在箱内以一定的速度循环, 箱内焊有纵向隔板并装有螺旋搅拌器。

载冷剂流速为0.3~0.7m/s以增强换热。

这种系统因为载冷剂容易和空气接触, 蒸发管容易腐蚀, 盐水易吸潮变稀。

水箱应采取必要的密封措施, 见图1。

2）卧式管壳式蒸发器根据制冷剂的蒸发方式不同, 又分为干式蒸发器、满液式蒸发器和热虹吸式蒸发器。

干式蒸发器(见图2) 是液体制冷剂经节流后从蒸发器一端的端盖进入管程, 端盖上铸有隔板,制冷剂经过两个或多个流程蒸发并吸收载冷剂的热量后从同一个端盖出来后进入压缩机。

如果端盖隔板垫片泄漏, 会使制冷剂短路, 造成回液及制冷能力下降。

这种蒸发器的主要特点是: 制冷剂在管内完全蒸发并过热成为过热气体, 这有利于使用热力膨胀阀自动调节供液量。

通常使用的制冷剂有R22、R134a、R407C、R410A 等。

因为制冷剂管内蒸发, 只要管内流速超过4m/s, 就可以把管内的润滑油带回压缩机, 回油方便。

制冷和换热机房主要设备明细表

工作压力1.3MPa立式管道泵
6
SB-4
空调热水循环水泵
BPL 100-160 n=2950rpm
Q=72 M³/h H=36mN=15Kw
台
3
立式泵三用水温度：≤60℃
工作压力1.3MPa变频调速
7
SB-5
采暖热水循环泵
BPL 25-160A n=2950rpm
Q=3 M³/h H=28mN=1.1Kw
Q=0~900M³/h N=200W
台
1
防腐、阻垢、降低浊度和控制浓缩比的功能处理后水质标准应达到冷却水质要求
22
RSQ
全自动软水器
1500X800X2500 N=300w
产水量Q=9~12 M³/h 220V
台
1
23
CWQ
除污器
KC型除污器L=1250 DN300
台
1
详05N5-115
24
集水器
分水器
空调补水泵停泵压力：0.35MPa 安全阀开启压力：0.39MPa
台
1
工作压力0.6MPa采暖热水稳压
19
PZG
膨胀罐
Ø800
Ø1000 H=2700罐体总容积2 M³
台
2
工作压力1.0MPa生活热水稳压
20
SX2
软化水箱
1500X1500X2000有效容积4M³
个
1
21
SYS-1
全程加药水处理器
ZX-JY-LXB01 220V 1100X600X1200
一次蒸汽：170℃ 二次采暖热水：80/60℃ 蒸汽耗量 0.15T/H
换热面积为5M²（设备传热系数6000W/ M².℃）换热量 80KW

空冷式换热器结构

空冷式换热器洛阳隆华制冷设备有限公司多年来一直致力于空冷式换热器的研究工作，由多位专家和技术人员组成的研发科研小组，综合国内外同行业的先进技术及本公司实际加工特点，设计出了更为完善、合理的高效空冷式换热器。

目前主要有干式空气冷却器和湿式空气冷却器。

空气冷却器的特点：空冷式换热器(简称空冷器)是以环境空气作为冷却介质，风机强制空气横掠翅片管外，使管内高温工艺流体得到冷却或冷凝的换热设备。

空冷器单元由翅片管束、风机、框架三个基本部分和百叶窗、检修平台、梯子等辅助部分组成。

使用自然空气作为冷却介质，节约了宝贵的水资源，减少了工业污水的排放，保护了自然环境。

广泛应用于化工、石化、热电厂、冶金、水泥生产线、垃圾焚烧发电厂等等。

卓越的空冷技术：我公司利用先进的空冷器设计软件、成熟的制造技术，根据不同的翅片片型和集管不同结构型式，为用户提供整套的技术方案。

空冷器形式引风式水平空冷器鼓风式水平空冷器斜顶式空气冷却器翅片管结构形式：翅片管是空气冷却器的热交换元件，其结构形式直接决定了整个换热器的性能。

同时，翅片与管子的连接方式也对热传递有很大的影响，用于钢管、铝管或不锈钢管上的翅片主要是铝片、钢片或热浸镀锌的钢片制成，其结构形式有一下几种。

KLM形滚花翅片管 LL型绕片式管 L形绕片管G形镶嵌式翅片管双金属轧片管管箱结构形式：集合管式管箱、半圆形管箱丝堵式管箱、盖板式管箱空冷优势：1、利用空气温升冷却，节约宝贵的水资源；2、空气可随意取得，选址不受限制。

3、空气腐蚀性小，设备使用寿命长；管束防腐处理：1、管束的防腐：镀锌管绕铝片，碳钢管绕钢片整体镀锌2、构架的防腐：热镀锌、喷刷防锈漆、喷塑。

空冷冷凝器和常规换热器计算

空冷式冷凝器计算1、设计参数冷凝温度t k=64.5℃ ,过冷度△t=5℃,过热度△t g=10℃环境温度t1=50℃出风温度59℃大气压力: Pa=101320Pa【出风温度和冷凝温度的确定：由于制冷模块中制冷压缩机使用的最高环境温度为+50℃，根据经验，冷凝温度比空气进口温度一般高～15℃，则最高冷凝温度为t k=50℃+15℃=+65℃。

由于冷凝温度取得愈高，压缩机制冷量下降，电机功率增加，但冷凝面积减少。

为解决制冷模块中压缩机制冷量偏小和功率大的主要矛盾，用增加冷凝面积的方法降低冷凝温度，来达到增加压缩机制冷量和降低功率的目的。

但是另一方面，空气进出空冷式冷凝器的温差一般为8℃～10℃，空气进出温差愈大，风量愈小，风机功率也愈小，出风温度愈高，对数平均温差愈小，冷凝面积愈大。

综合传热面积、制冷量和功率等技术经济指标等因素，取进出风温差为9℃和冷凝温度为64.5℃较为合理，此时出风温度为59℃。

】2、确定冷凝器热负荷及空气流量根据制冷循环的热力计算确定冷凝器冷凝热负荷由资料[1] P137式(1.4.2.1)Q k = i2−i4i1−i4×Q0 = ξk Q0kW式中：Q0——制冷压缩机的热负荷，kW Q0 =392kWξk——制冷压缩机冷凝负荷，无因次i2——制冷剂开始冷凝器的比焓（kJ/kg）i2 = 453.97 kj/kgi4——制冷剂过冷结束时的比焓（kJ/kg）i4 = 286.52 kj/kgi1——制冷剂进入压缩机的比焓（kJ/kg）i1 = 414.65 kj/kgQ k = i2−i4i1−i4×Q0 = 453.97−286.52414.65−286.52×392 = 512.3kW由《Solkane Solvay Fluor GmbH》公司选型软件表可得，冷凝器热负荷为513.3kW，与上述计算基本接近，以下计算取计算值。

空气流量——Va空气流量计算：由资料[2] P149式（7-12）Va =Q kρa×γ(t a0−t ai)m3/h式中：Q k—— kW，冷凝器热负荷，Qk =512.3kW =1844280kJ/ht ao ——空气出风温度，取59℃t ai ——空气进风温度，取50℃ρa——空气的定压比热，kJ/（kg·℃）。
