山武定位器AVP100-0100
山武定位器调试及故障处理修订稿
山武定位器调试及故障处理WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-一、概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用。
二、山武定位器介绍SVP是智能型阀门定位器，能连接到调节器的4—20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议带4-20mA 模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法，即：手动旋钮、用SFC手操器、用HART手操器。
手动旋钮组态调整：只用一把螺丝刀就能完成SVP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见SFC操作手册。
用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。
SVP山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
安装方式与普通定位器相同。
安装步骤：1）先用两只内六角螺钉把安装板固定至SVP上，拧紧螺钉，并把定位器固定于调节阀执行机构上。
2）把执行机构上的反馈销穿进定位器反馈杆开孔内。
调节阀题库
调节阀试题（一期）1、调节阀又称____ ___,它是过程控制系统中用动力操作去改变______的装置。
有_ ____和______ 组成。
（控制阀、流体、调节机构、执行机构）2、电气定位器输入的信号是。
（4—20mA）3、以为动力的调节阀称为气动调节阀。
（压缩空气）4、气动薄膜执行机构分和两种形式，国产型号的字母代号为______ 和,信号压力一般是，气源压力的最大值为500KPa 。
信号压力增加时，推杆向下动. 作的叫，向上动作的叫。
（正作用、反作用、ZMA 、ZMB、20—100Kpa、500Kpa、正作用执行机构、反作用执行机构）5、调节阀的字母DN表示d N表示。
公称通径以下的直通单座阀只能正装，结构是双座正装调节阀，若把阀杆与阀芯的下端连接则此阀____ 变为。
（阀的公称通径、阀座直径、DN25、正装、反装）6、在温度200℃---450℃之间，我们使用的调节阀结构形式为型。
（散热型）7、调节阀的阀型代号P表示、N表示、M表示、W表示。
（单座、双座、套筒、蝶阀）8、定位器的作用是将转换为送到气动执行机构上。
（电信号、气信号）9、定位器是依据原理工作的。
（力矩平衡）10、聚四氟乙烯V形填料，60℃V形结构用于，90℃V形结构用于。
（普通阀、高压阀）二、判断题、1、山武智能定位器A VP—100，进行自整定时，需要输入电流信号的值为18mA。
（√）2、控制阀的可调比为控制阀所能控制的最大流量与最小流量之比.（√）3、调节阀在实际运行时,阀位应当在20%-80%为最佳。
（√）4、安装阀门定位器时，对不同形式的执行机构都应该保证，当阀门在50%时，定位器的反馈杆应处于垂直位置。
（√）5、.密封填料中的聚四氟乙烯V形圈有60和90度之分,60度V形结构用于普通阀90度V形结构用于低压阀.（×）三、选择：1、下面关于调节阀直线特性的叙述，正确的是（A）A、相对流量Q/Q max与相对行程l/L成正比B、单位行程变化所引起的流量变化ΔQ不相等C、调节阀的放大系数为一常数2、调节阀特别适合于浆状物料（A）A、球阀B、隔膜阀C、蝶阀D、笼式阀3、一般情况下既要求调节又要求切断时，可选用（A）A、隔膜阀B、单座阀C、蝶阀D、偏心旋转阀4 某调节阀的工作温度为400℃，其上阀盖形式应选择为（A）A、普通型B、散热型C、长颈型D、波纹管密封型5 高压差调节阀使用寿命短的主要原因是（A）A、气蚀B、腐蚀C、冲蚀D、磨损四、简答：1、大通定位器反馈杆上的刻度是什么含义。
AVP100定位器使用说明书
第二章：智能阀门定位器的安装
2-1 :SVP 安装....................................................................................................... 2-3 2-1-1 :安装 SVP 反馈杆.............................................................................. 2-3 2-1-2 :SVP安装步骤................................................................................... ... 2-4 2-2 :SVP 组装....................................................................................................... 2-5 2-3 :供气............................................................................................................... 2-6 2-4 : SVP 初始调节............................................................................................... 2-7 2-5 :接线............................................................................................................... 2-8 2-5-1 :接线图.............................................................................................. 2-9 2-5-2 :接线步骤........................................................................................... 2-9 2-6 :安装在无弹簧执行机构上的双作用定位器（双作用继动器）......................... 2-10 2-6-1 :双作用继动器的安装......................................................................... 2-11 2-6-2 :无过滤减压阀定位器的双作用继动器直接安装.................................... 2-12 2-6-3 :将双作用定位器安装在直行程执行机构上......................................... 2-13 2-6-4 :将双作用定位器安装在角行程执行机构上 .......................................... 2-13 2-6-5 :自动整定........................................................................................... 2-14
山武--AVP调试
AVP外部开关启动自动设定
步骤操作步骤
1 将SVP 的输入信号设定为DC18 ±1mA。
2 使用平头螺丝刀顺时针旋转零点- 满度调整螺丝，直到转不动为止。
3 保持该位置直到阀门开始动作( 约3 秒钟)。
将启动自动设定程序,松开螺丝刀。
4 阀门将从全关到全开往返2 次然后阀门停止在50% 的位置并保持3分钟。
5 通过改变输入信号确认自动设定程序是否完成。
整个自动设定程序约需3 分钟。
6 当正在执行自动设定程序时若输入信号降到4mA 以下自动设定将失败需要重新启动自动设定程序。
完成自动设定程序后，要将至少4mA 以上的信号( 电源) 至少保持30 秒钟，使数据和参数保存到SVP 的EEPROM 中。
注(1) 执行自动设定程序时，请不要将输入信号设定为4mA 以下。
( 只要信号处于4-20mA的范围内，自动设定过程中改变输入信号不会影响程序的执行。
)
(2) 操作结束后，通过改变输入信号确认阀门操作，并确认阀门是否移到与信号相对应的正确位置。
若满度位置发生偏移，请执行满度调整操作。
(3) 在某些情况下，自动设定程序不会正确检测到阀门，特别是当阀门操作器小于山武的HA1 型操作器( 膜室容量850cm3(52 英寸3)) 或操作行程小于14.3mm (9/16 英寸)，会发生这种情况。
此时依照动态特性数据设定进行设定。
调节阀整定及应用缺陷分析
调节阀的整定及应用缺陷分析摘要：调节阀在工业应用过程中，调节阀的整定是对其线性度、零点、量程的校验设定，是确保实现工艺控制性能的有效方法。
在不同的安装应用环境中，为满足生产安全运行的需要，针对不同的介质、压力、温度、流量、压差，调节阀要解决本身固有的缺陷。
本文就调节阀的整定，和对其常见的缺陷分析及解决方案进行总结论述。
关键词：调节阀；整定；应用缺陷分析一、调节阀的整定：1、山武avp-100调节阀定位器山武avp-100调节阀定位器是一款能自动调校的定位器，是本人认为调试最为方便的，通上气源调好空气减压器压力表，打开定位器前盖，给定18ma电流信号，按下”up”键3秒钟，就开始自整定，观察阀杆与标尺，阀杆走完上下两个行程，会在中间位置（50%）微调，选择中间位置，最后停留在标尺的87.5%位置（充气伸出型膜头），或25%位置（充气缩回型膜头）。
看膜头进气管在上部（伸出）或是在下部（缩回）便知。
一定要注意最后停留位置，否则自整定无效。
因为不同的调节阀自整定的时间不同，一般2min左右。
2、萨姆森4763定位器萨姆森4763定位器，首先，接通气源和信号源，打开定位器前盖，可以发现三个调整旋钮，”z”零点，”xp”增益（比例度），”q”输出气量。
增大或减小”q”输出气量调整,直到得到满意的定位速度，可通过按动范围弹簧观察效果。
给定50%的控制信号输入给定位器，转动”z”整螺丝，控制阀位是行程中间值。
调整”xp”增益（比例度），因”xp”是在气路放大器之前，并且与喷嘴背压相同，其微小动作可使输出发生很大的变化，所以设置在尽可能小的位置，但过小会造成阀的震荡（气喘）。
如图所示，气源压力在3bar（公斤）时，“xp”预设值在180?皛270?爸p”出厂设置为3%），在调整起点之前，要先调”xp”，然后调零点。
这样下来，行程的线性度基本完成。
下一步调零点，执行器杆伸出型，调整”z”零点，使阀杆刚好从初始位置离开，给定增加至4.5ma信号，使阀杆刚好从初始位置离开，给定20ma信号，阀位应该稳定在100%. 否则移动反馈臂上销钉，改变行程。
山武定位器

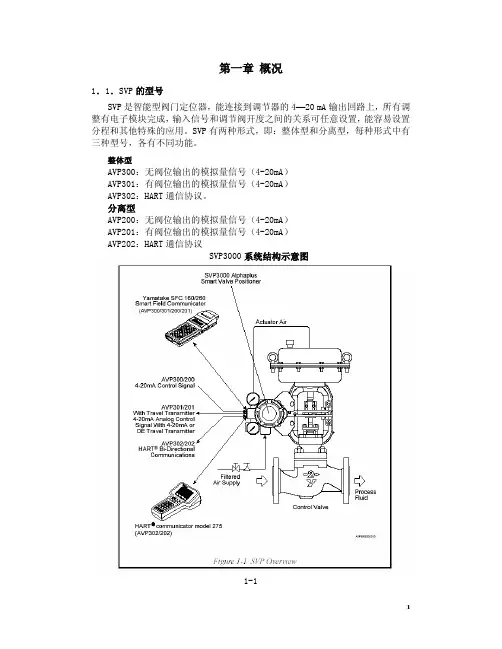

第一章概况1．1．SVP的型号SVP是智能型阀门定位器，能连接到调节器的4—20 mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议SVP3000系统结构示意图1-11．2．系统结构无阀位输出的定位器。
（型号：AVP300和AVP200）无阀位输出的系统示意图1-2有阀位输出的定位器（型号：AVP301和AVP201）模拟量输出：SVP模拟量信号直接输出到监控系统。
带4-20mA模拟量信号输出的系统示意图1-31．3．组态SVP有三种组态方法，即：手动旋钮、用SFC手操器、用HART手操器。
手动旋钮组态调整：只用一把螺丝刀就能完成SVP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见SFC操作手册。
用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。
SVP具体通信功能详见HART通信器操作手册1．4．SVP的结构和功能主要组成部分整体型（AVP300/301/302）1-7主要部件名称和功能主要部件一览表部件说明本体电子控制模块、EPM（电气转换模块）、VTD（阀位传感器）气动放大器放大来自EPM的气信号，经转换后输入到执行机构反馈杆把开度信号传送至VTD手/自动开关在手动和自动之间进行气信号输出的切换外部零位/满度调整开关在不用SFC的情况下，用一把螺丝刀能完成零位满度的调整和各参数的自动整定气源压力表指示供气压力输出气源压力表指示输出气源压力安装支架（任选）不同型号的执行机构有不同形式气源输入口供气气源连接至“SUP”接口输出气源口与执行机构气源入口相连双作用放大器在双作用执行机构上使用，双作用放大器连接在SVP的输出口，它有两个输出，OUT1是SVP输出气源，OUT2是压力平衡气源，分别与双气缸的两个气源口相连，使气缸活塞处于一定位置阀位检测器通过反馈杆传送阀位反馈电缆连接VTD和SVP本体第二章安装2．1．安装要求1）环境温度范围：根据防爆要求2）相对湿度： 10%--90%3）安装处温度和湿度无剧烈变化4）电磁场：≤400A/m(避免附近有大变压器，高频炉等)5）振动低于19.6m/s2(5—400Hz) (AVP300/301和AVP200/201本体)6）振动低于98m/s2(5—2000Hz) (AVP200/201阀位检测器)2．2．整体型SVP的安装（A VP300/301/302）山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
山武定位器调试及故障处理
一、Cc..vvsvvzvz1111概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用。
二、山武定位器介绍SVP是智能型阀门定位器，能连接到调节器的4—20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议带4-20mA 模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法，即：手动旋钮、用S FC手操器、用H ART手操器。
手动旋钮组态调整：只用一把螺丝刀就能完成S VP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用S FC手操器组态调整Yamatake SFC160/260型智能通信器能用于S VP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见S FC操作手册。
用H ART手操器组态调整HART275通讯器能用于A VP302/202型的全部组态、校整、维护。
SVP 山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
安装方式与普通定位器相同。
安装步骤：1）先用两只内六角螺钉把安装板固定至S VP上，拧紧螺钉，并把定位器固定于调节阀执行机构上。
2）把执行机构上的反馈销穿进定位器反馈杆开孔内。
3）反馈杆与反馈销成90°。
4）反馈杆与S VP本体用两只六角螺栓固定。
山武定位器调试及故障处理
一、Cc.。
vvsvvzvz1111概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔—罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用.二、山武定位器介绍SVP是智能型阀门定位器，能连接到调节器的4-20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号(4—20mA）AVP301:有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200:无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4—20mA）AVP202：HART通信协议带4-20mA 模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法，即：手动旋钮、用S FC手操器、用H ART手操器.手动旋钮组态调整：只用一把螺丝刀就能完成S VP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用S FC手操器组态调整Yamatake SFC160/260型智能通信器能用于S VP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见S FC操作手册。
用H ART手操器组态调整HART275通讯器能用于A VP302/202型的全部组态、校整、维护。
SVP 山武智能定位器适用于直行程和角行程的执行机构，重量约2。
5kg.安装方式与普通定位器相同。
安装步骤：1）先用两只内六角螺钉把安装板固定至S VP上，拧紧螺钉，并把定位器固定于调节阀执行机构上。
2）把执行机构上的反馈销穿进定位器反馈杆开孔内。
3）反馈杆与反馈销成90°。
4)反馈杆与S VP本体用两只六角螺栓固定。
山武AVP100精简版
第一章概况1.1.A VPl00的简介A VPl00是智能型阀门定位器，能连接到调节器的4-20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其它特殊的应用。
A VPl00型采用二线制4-20mA标准信号，可直接安装于现有的控制系统中。
1.2.通讯A VP有两种通信方式，即：按A VP内按钮和通过SFC手操器。
手动通讯：手动通讯能实现自整定，行程校正，如调节阀特性检测、零位/满度的调整。
用SFC手操器通讯：Yamatake SFC160／260型智能通信器除具有手动通讯的功能外，还能用子SVP的全部参数组态、校整、SVP的维护。
具体通信功能洋见SFC操作手册。
1.3.A VP的结构外形图部件说明电子模块电子控制模块、EPM（电气转换模块）、VTD（阀位传感器）辅助放大器放大来自EPM的气信号，经转换后输入到执行机构反馈杆把开度信号传送到VTD自动/手动切换开关在手动和自动之间进行气信号输出的切换零位/量程调整自动设定开关在不用SFC的情况下，按“UP”键能完成自整定，零位/满度的调整可通过按“UP”或“DOWN”键实现输入空气压力表指示供气压力输出空气压力表指示输出气源压力不同型号的执行机构有不同形式气源接口供气气源连接至“SUP”接口输出空气接口与执行机构气源入口相连双作用放大器在双作用执行机构上使用，反向继动器连接在SVP的输出口，它有两个输出，OUT1试SVP输出气源，OUT2是压力平衡气源，分别与双气缸的两个气源口相连，使气缸活塞处于一定位置第二章安装2.1.A VPl00的安装A VPl00智能定位器适用于直行程和角行程的执行机构，重量约1．7kg。
安装方式与普通定位器相同。
注意！．装配AVP100时要注意，避免影响安全。
．不要损坏丝口，如后盖螺纹和其它螺纹。
．根据执行机构的尺寸和形式，A VP的选型中已配置了安装板的形式。
如执行机构是特殊形式，A VP 也有合适的安装支架，执行机构的校正设置已编入了A VP的程序中。
山武定位器
第一章概况1．1．SVP的型号SVP是智能型阀门定位器，能连接到调节器的4—20 mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议SVP3000系统结构示意图1-11．2．系统结构无阀位输出的定位器。
（型号：AVP300和AVP200）无阀位输出的系统示意图1-2有阀位输出的定位器（型号：AVP301和AVP201）模拟量输出：SVP模拟量信号直接输出到监控系统。
带4-20mA模拟量信号输出的系统示意图1-31．3．组态SVP有三种组态方法，即：手动旋钮、用SFC手操器、用HART手操器。
手动旋钮组态调整：只用一把螺丝刀就能完成SVP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用SFC手操器组态调整Yamatake SFC160/260型智能通信器能用于SVP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见SFC操作手册。
用HART手操器组态调整HART275通讯器能用于AVP302/202型的全部组态、校整、维护。
SVP具体通信功能详见HART通信器操作手册1．4．SVP的结构和功能主要组成部分整体型（AVP300/301/302）1-7主要部件名称和功能主要部件一览表部件说明本体电子控制模块、EPM（电气转换模块）、VTD（阀位传感器）气动放大器放大来自EPM的气信号，经转换后输入到执行机构反馈杆把开度信号传送至VTD手/自动开关在手动和自动之间进行气信号输出的切换外部零位/满度调整开关在不用SFC的情况下，用一把螺丝刀能完成零位满度的调整和各参数的自动整定气源压力表指示供气压力输出气源压力表指示输出气源压力安装支架（任选）不同型号的执行机构有不同形式气源输入口供气气源连接至“SUP”接口输出气源口与执行机构气源入口相连双作用放大器在双作用执行机构上使用，双作用放大器连接在SVP的输出口，它有两个输出，OUT1是SVP输出气源，OUT2是压力平衡气源，分别与双气缸的两个气源口相连，使气缸活塞处于一定位置阀位检测器通过反馈杆传送阀位反馈电缆连接VTD和SVP本体第二章安装2．1．安装要求1）环境温度范围：根据防爆要求2）相对湿度： 10%--90%3）安装处温度和湿度无剧烈变化4）电磁场：≤400A/m(避免附近有大变压器，高频炉等)5）振动低于19.6m/s2(5—400Hz) (AVP300/301和AVP200/201本体)6）振动低于98m/s2(5—2000Hz) (AVP200/201阀位检测器)2．2．整体型SVP的安装（A VP300/301/302）山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
AVP100阀门定位器调试
AVP100阀门定位器调试内部开关的自整定操作步骤：1、调节过滤减压阀气源压力至执行结构的额定值，输入18mA±1 mA的信号到AVP100 。
2、按“UP”键保持3秒钟，直至阀门动作，自整定开始，松开按钮。
3、阀门进行全开-全关来回二次，然后在大约50%开度出稍作停留，最后停留在输入信号（18mA）的开度位置。
整个过程大约3分钟4、改变输入信号后，核对开度，自整定完成内部开关的自整定。
5、当自整定进行时，若输入信号低于4mA，自整定中断，必须重新自整定，自整定完成后，保持输入4mA以上的信号至少30秒钟，才能把自整定参数存放在A VP中。
6、在自整定过程中，若连接SFC手操器（注意正负极）于A VP上，按SFC手操器上的ID键，就能在SFC的液晶屏幕上显示自整定参数。
零位--满度调整A VP具有手动零位、满度调整功能。
当无SFC手操器时或在防爆现场不能使用手操器时，该功能是非常有效的。
调整方法：按“UP”键，反馈杆向上（阀杆向上）按“DOWN”键，反馈杆向下（阀杆向下）零位调整：输入4mA，检查零点，若有偏差，按“UP”或“DOWN”键，使零点到合适的位置（按“UP”键阀芯向上移动，按“DOWN”键，阀芯向下移动，零点和量程互不影响）。
满度调整：输入20mA，检查满度，若有偏差，按“UP”或“DOWN”键，使满度到合适的位置（按“UP”键阀芯向上移动，按“DOWN”键，阀芯向下移动）。
阀开度确认分别输入4 mA、8 mA、12 mA、16 mA、20mA检查阀开度，若有偏差或阀振荡，再进行一次自整定，就能完成整个过程的调试。
AVP100使用说明书
2-1 : SVP 装配 .......................................................................................................................................2-3 2-1-1: 安装 SVP 反馈杆 ...................................................................................................................2-3
证书号：GYJ01292 电气参数的最大允许值
Ui=30V， Ii=95mA， Pi=0.66W， Ci=0， Li=0.2mH 允许的最大电缆电容
0.06 µF 允许的最大电缆电感
1 mH
警告
SVP 应与 NEPSI 认证的下列齐纳式安全栅一起使用才能成为本质安全性系统：MTL728、 Z728、 LB928、 KN9710、 LB787S、 MTL787S、 Z787 或 LB901。 齐纳式安全栅应安装在安全区域，并遵守齐纳式安全栅使用说明。 阀门定位器和安全栅端子之间应使用带有绝缘保护套的，截面面积至少为 0.5mm2 的两 芯电缆。保护套应可靠地连接至安全区域的接地端。允许电容不应超过 0.06µF，允许电 感不应超过 1mH。 安装和维护本阀门定位器时，用户也应遵守本使用说明书的指示和国家电气标准 GB50058-1992 “爆炸性环境和火灾危害环境中电气安装设计规范”和 “中华人民共和 国爆炸危险场所电气安全规程”中的规定。
C 2005!ᓀါ્!ᇊ!ۈཚჅᎌ
安全
安全注意事项
山武定位器调试及故障处理
一、Cc..vvsvvzvz1111概述气动执行器定位器主要有美国梅索尼兰公司生产的SVI、山武、德国西门子公司生产的MOORE760及SP2系列、费希尔-罗斯蒙特公司生产的DVC6010。
基本上全球主要的定位器生产厂的产品我厂都有使用。
二、山武定位器介绍SVP是智能型阀门定位器，能连接到调节器的4—20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其他特殊的应用。
SVP有两种形式，即：整体型和分离型，每种形式中有三种型号，各有不同功能。
整体型AVP300：无阀位输出的模拟量信号（4-20mA）AVP301：有阀位输出的模拟量信号（4-20mA）AVP302：HART通信协议。
分离型AVP200：无阀位输出的模拟量信号（4-20mA）AVP201：有阀位输出的模拟量信号（4-20mA）AVP202：HART通信协议带4-20mA模拟量信号输出的系统示意图SVP3000系统结构示意图SVP有三种组态方法，即：手动旋钮、用S FC手操器、用H ART手操器。
手动旋钮组态调整：只用一把螺丝刀就能完成S VP的内部组态，包括自整定、行程调整、调节阀的特性检测、零位/满度的调整。
用S FC手操器组态调整Yamatake SFC160/260型智能通信器能用于S VP的全部参数组态、调整、SVP的维护。
SVP的具体通信功能详见S FC操作手册。
用H ART手操器组态调整HART275通讯器能用于A VP302/202型的全部组态、校整、维护。
SVP 山武智能定位器适用于直行程和角行程的执行机构，重量约2.5kg。
安装方式与普通定位器相同。
安装步骤：1）先用两只内六角螺钉把安装板固定至S VP上，拧紧螺钉，并把定位器固定于调节阀执行机构上。
2）把执行机构上的反馈销穿进定位器反馈杆开孔内。
3）反馈杆与反馈销成90°。
4）反馈杆与S VP本体用两只六角螺栓固定。
日本山武定位器种类介绍
日本山武定位器种类介绍（一）A VP3000 Alphaplus系列电/气智能阀门定位器A VP3000 Alphaplus是基于微处理器技术上的智能型电/气阀门定位器。
其接受控制器传送的直流信号控制阀门的开度。
除此功能外，A VP3000 Alphaplus具有现场通讯，自动组态、自我诊断功能，极大提高工厂的生产效率。
其主要类型有：1、A VP100型电/气智能阀门定位器2、A VP102型电/气智能阀门定位器（HART协议）3、A VP300型电/气智能阀门定位器4、A VP301型电/气智能阀门定位器（带开度信号变送）5、A VP302型电/气智能阀门定位器（HART协议）6、A VP200型分离式电/气智能阀门定位器7、A VP201型分离式电/气智能阀门定位器（带开度信号变送）A VP200/ AVP201是配置了微处理器的智能阀门定位器，开度传感器与定位器本体分离，传感器安装在阀门上，定位器本体安装在别处，中间用电缆连接（电缆长度最大20米）。
安装在阀上的开度传感器可承受比常规的电/气定位器高5倍的震动。
（二）SVP3000 Alphaplus系列A VP303型现场总线型智能阀门定位器SVP3000 Alphaplus系列A VP303型智能阀门定位器是基于现场总线通讯协议的智能阀门定位器。
A VP303型智能阀门定位器通过现场总线协议控制并管理阀门。
其能实现多种自诊断、自整定功能以及PID功能模块，体现了现场总线的优势。
（三）HEP电/气阀门定位器HEPP电/气阀门定位器与调节阀配套使用，把调节器输出的电信号转换成驱动调节阀的气信号，同时根据调节阀的开度进行位置反馈，使调节阀能够正确定位，它分单双作用两种形式。
具体型号为：HEP15/16/17（单作用电/气阀门定位器），HEP25/26/27（双作用电/气阀门定位器）。
其特点如下：1、继动器容量大，耗气量小，稳定性好，灵敏度高；2、电磁组件精度高；3、调整和维修可在工作状态下直接进行；4、磁体采用高储能积的稀土材料制造，电流通过弹性元件输入，不用引线。
AVP100智能定位器说明书
规格若有变更，恕不另行通知。
11版：2005年8月参考英文：SS2-AVP100-0100-2版 SVP3000 Alphaplus 系列智能阀门定位器是基于微处理器的电-气阀门定位器。
它可从控制设备接收直流信号并控制阀门的开启。
除了此基本功能之外，SVP3000 Alphaplus 还具有通信能力、自动配置程序和自诊断功能，可提高生产力和工厂的生产效率。
使用、维修方便•自动设定其自动设定软件是一个全自动配置程序。
与其它品牌的智能定位器不同，SVP3000 Alphaplus 无需外部设备。
执行基本配置不需要电脑或专用通讯器，按一下开关便可运行程序。
•现场智能通信概 述特 性山武的现场智能通信装置（SFC ）可与所有山武现场智能仪器匹配使用，因此可以借助它进行SVP 校准和配置的智能通信。
可以使用HART 275型通信装置进行校准、配置和自诊断。
阀门诊断（对于AVP102型产品，软件版本为4.9或更新）可以由HART 通信装置或控制阀维护支持系统“Valstaff ”监视下列各参数。
•咬卡•周期计数•总行程•关闭计数•开度直方图•最大位移速度。
适用各种应用情况的最佳设定•正向闭合设定当过程要求阀门紧闭时，此设定可切断特定信号点的、施加到执行机构的不必要的供气压力，从而连续保证阀门的原有关闭性能。
•用户可自设流量特性用户可自设定位器的输入/输出特性，从而修正阀门的总体特性，应对具体的生产过程。
•精确的分程设定可以为分程应用场合安装SVP ，且无需其它仪器。
因为可以用现场智能通信装置方便地设置信号范围，所以，可将定位器的信号范围优化到适应过程特性为止。
有效合理的维护•减少备件库存由于各技术参数都可以通过软件配置进行更改，所以，可保证备件库存的少量化。
•自诊断SVP 的自诊断程序保证了快速正确的控制阀故障排除措施。
同时适用于单作用执行机构和双作用执行机构借助双作用放大器，SVP 可以安装在双作用执行机构上。
化工自动化仪表专业试题
化工自动化仪表专业试题（一）一、判断题、1、山武智能定位器AVP—100，进行自整定时，需要输入电流信号的值为18mA。
（√）2、控制阀的可调比为控制阀所能控制的最大流量与最小流量之比.（√）3、调节阀在实际运行时,阀位应当在20%-80%为最佳。
（√）4、安装阀门定位器时，对不同形式的执行机构都应该保证，当阀门在50%时，定位器的反馈杆应处于垂直位置。
（√）5、DCS控制系统就是指集散控制。
（√）6、灵敏度数值越大，则仪表越灵敏。
（√）7、为扑灭仪表、电器设备的初始火灾，可使用泡沫灭火器。
（×）8、在液柱式压力计中封液在管内的毛细现象所引起的误差并不随液柱高度变化而改变，是可以修正的系统误差。
（√）9、由于补偿导线是热电偶的延长，因此热电偶电势只和热端、冷端的温度有关，和补偿导线与热电偶连接处的温度无关。
（×）10、为了避免阀门对液体造成扰动，流量调节阀应装在被检仪表之后。
